水布垭混凝土面板堆石坝施工方案关键词:水布垭堆石坝施工内容提要:水布垭面板堆石坝坝高233m,是我国首座200m级的面板堆石坝。
文章通过以往面板堆石坝的筑坝经验,结合水布垭工程现场实际情况,介绍了水布垭面板堆石坝具体施工方案。
1 工程概况清江水布垭水利枢纽工程位于湖北省巴东县水布垭境内,上距恩施市117km,下距隔河岩水利枢纽92km,是清江梯级开发的龙头枢纽。
水库总库容45.8亿m3,系多年调节水库,水库正常蓄水位400m,相应库容43.12亿m3,装机容量1600MW,是以发电、防洪为主,兼顾其他的水利枢纽。
主要建筑物有:砼面板堆石坝、左岸河岸式溢洪道、右岸地下式电站和放空洞等。
水布垭砼面板堆石坝坝顶高程409m,坝轴线长660m,最大坝高233m,坝顶宽度12m,防浪墙顶高程410.4m,墙高5.4m。
大坝上游坝坡1:1.4,下游平均坝坡1:1.4。
坝体填筑分为七个填筑区,填筑总量(包括上游铺盖)共1563.74万m3。
大坝分六期填筑,于2006年9月达到EL:405。
混凝土面板面积13.84万m2,面板厚0.3~1.1m,受压区面板宽为16m,受拉区宽为8m。
趾板采用坝前设标准板,下接防渗板的结构形式,标准板宽6~8m,厚为0.6~1.2m,防渗板宽为4~12m,趾板与基岩间设有锚筋联结。
周边缝止水结构在高程350m以下采用底、中、顶三道止水,高程350m以上设底、顶两道止水;面板垂直缝设底、顶两道止水。
面板分三期浇筑,2005年1月至3月第一期面板浇至EL:276,2006年1月至3月第二期面板浇至EL:342,2007年1月至3月第三期面板浇至EL:405。
2008年1月至4月完成防浪墙和大坝公路路面浇筑。
水布垭枢纽布置图见图1-1图1-1 水布垭水利枢纽平面布置图2 工程地质 2.1大坝工程地质大坝位于清江“S ”型河段腰部,直线长约800m ,流向NE30°。
两侧岸坡高峻陡峭,高差约230m ,呈不规则“V ”字形,409m 高程坝轴线处谷宽562m ,左岸平均坡角52°,右岸为35°。

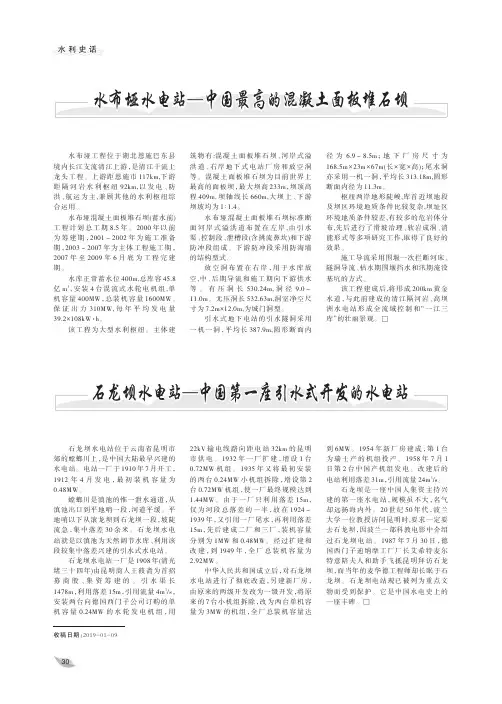

水利史话收稿日期:2019-01-09水布垭工程位于湖北恩施巴东县境内长江支流清江上游,是清江干流上龙头工程。
上游距恩施市117km,下游距隔河岩水利枢纽92km,以发电、防洪、航运为主,兼顾其他的水利枢纽综合运用。
水布垭混凝土面板堆石坝(蓄水前)工程计划总工期8.5年。
2000年以前为筹建期,2001~2002年为施工准备期,2003~2007年为主体工程施工期,2007年至2009年6月底为工程完建期。
水库正常蓄水位400m,总库容45.8亿m 3,安装4台混流式水轮电机组,单机容量400MW ,总装机容量1600MW 。
保证出力310MW,每年平均发电量39.2×108kW·h 。
该工程为大型水利枢纽。
主体建筑物有:混凝土面板堆石坝、河岸式溢洪道、右岸地下式电站厂房和放空洞等。
混凝土面板堆石坝为目前世界上最高的面板坝,最大坝高233m ,坝顶高程409m.坝轴线长660m,大坝上、下游坝坡均为1∶1.4。
水布垭混凝土面板堆石坝标准断面河岸式溢洪道布置在左岸,由引水渠、控制段、泄槽段(含挑流鼻坎)和下游防冲段组成。
下游防冲段采用防淘墙的结构型式。
放空洞布置在右岸,用于水库放空,中、后期导流和施工期向下游供水等。
有压洞长530.24m,洞径9.0~11.0m 。
无压洞长532.63m,洞室净空尺寸为7.2m×12.0m,为城门洞型。
引水式地下电站的引水隧洞采用一机一洞,平均长387.9m,圆形断面内径为6.9~8.5m ;地下厂房尺寸为168.5m ×23m ×67m(长×宽×高);尾水洞亦采用一机一洞,平均长313.18m,圆形断面内径为11.3m 。
枢纽两岸地形陡峻,库首近坝地段及坝区环境地质条件比较复杂,坝址区环境地质条件较差,有较多的危岩体分布,先后进行了滑坡治理、软岩成洞、消能形式等多项研究工作,取得了良好的效果。

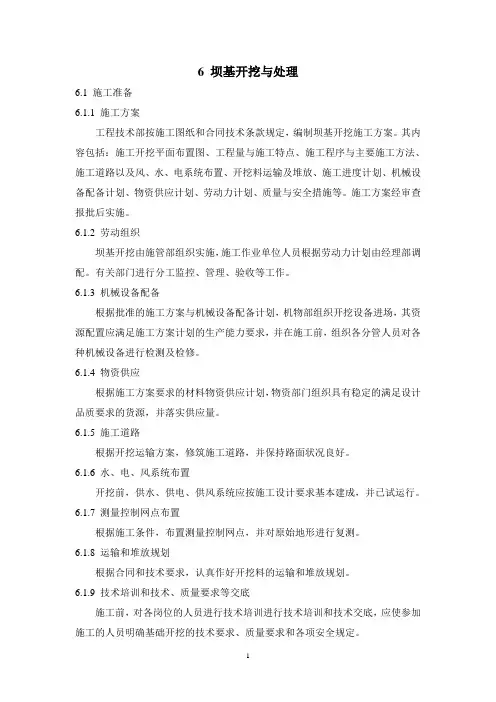

6 坝基开挖与处理6.1 施工准备6.1.1 施工方案工程技术部按施工图纸和合同技术条款规定,编制坝基开挖施工方案。
其内容包括:施工开挖平面布置图、工程量与施工特点、施工程序与主要施工方法、施工道路以及风、水、电系统布置、开挖料运输及堆放、施工进度计划、机械设备配备计划、物资供应计划、劳动力计划、质量与安全措施等。
施工方案经审查报批后实施。
6.1.2 劳动组织坝基开挖由施管部组织实施,施工作业单位人员根据劳动力计划由经理部调配。
有关部门进行分工监控、管理、验收等工作。
6.1.3 机械设备配备根据批准的施工方案与机械设备配备计划,机物部组织开挖设备进场,其资源配置应满足施工方案计划的生产能力要求,并在施工前,组织各分管人员对各种机械设备进行检测及检修。
6.1.4 物资供应根据施工方案要求的材料物资供应计划,物资部门组织具有稳定的满足设计品质要求的货源,并落实供应量。
6.1.5 施工道路根据开挖运输方案,修筑施工道路,并保持路面状况良好。
6.1.6 水、电、风系统布置开挖前,供水、供电、供风系统应按施工设计要求基本建成,并已试运行。
6.1.7 测量控制网点布置根据施工条件,布置测量控制网点,并对原始地形进行复测。
6.1.8 运输和堆放规划根据合同和技术要求,认真作好开挖料的运输和堆放规划。
6.1.9 技术培训和技术、质量要求等交底施工前,对各岗位的人员进行技术培训进行技术培训和技术交底,应使参加施工的人员明确基础开挖的技术要求、质量要求和各项安全规定。
6.2 施工程序与工艺方法6.2.1 施工程序截流前,进行两岸岸坡上的覆盖层及全风化层清理,开挖两岸坡上的趾板和堆石体基础。
截流后,进行河床段趾板地基和堆石体及下游RCC围堰地基开挖。
6.2.2岸坡覆盖层清理在开挖范围内,采用人工配合机械的方法自上而下逐层清理覆盖层及全风化层。
坡度较陡时可由人工清理至坡脚后,集中装运。
6.2.3 趾板地基开挖6.2.3.1 趾板上游面预裂或光面爆破(1)施管部根据地形、地质条件,按照批准后的施工方案要求进行爆破设计。

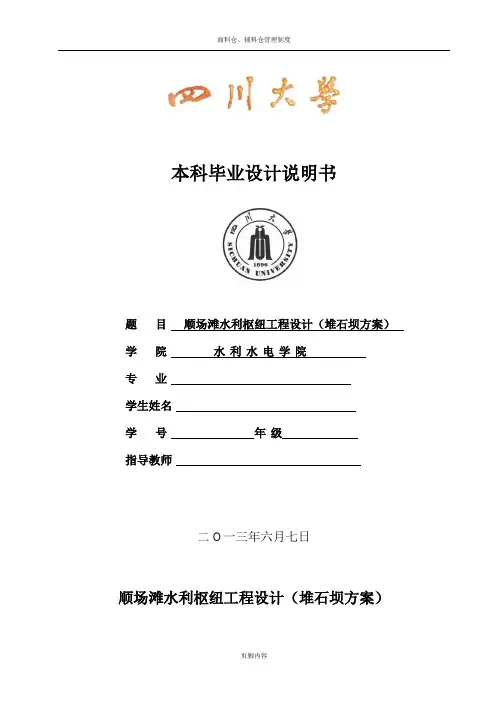

本科毕业设计说明书题目顺场滩水利枢纽工程设计(堆石坝方案)学院水利水电学院专业学生姓名学号年级指导教师二Ο一三年六月七日顺场滩水利枢纽工程设计(堆石坝方案)摘要:顺场滩枢纽位于顺河中游,是一座以灌溉为主,兼以发电的综合利用水库。
水库正常蓄水位为469.50m,灌溉面积为8万多亩,电站装机容量为4000KW。
本设计内容分为四个部分:水文水利计算、坝型论证选择、深入细部设计、施工初步设计。
通过水文水利计算,确定了工程等别为Ⅲ等,主要建筑物级别为3级,次要建筑物级别为4级,泄洪方式为开敞式溢洪道(5孔)泄洪。
通过坝型比较,从顺场滩水利枢纽工程的地形条件、工程地质等方面选择了堆石坝和重力坝两种方案。
通过调洪演算求出特征水位,进而确定坝顶高程。
依据设计规范和已建工程经验完成枢纽布置、坝体结构设计、泄水建筑物设计。
通过两种方案工程量的比较及综合分析,最终选择堆石坝方案。
参照已建工程对堆石坝的周边缝、垂直缝、止水结构进行详细设计。
施工初步设计确定了导流标准及导流设计流量,选取了导流方案,确定了导流建筑物的型式和位置。
设计成果包括说明书一份、计算书一份、图纸6张。
关键词:面板堆石坝、顺场滩水利工程、水文水利计算、枢纽布置、深入细致设计、施工初步设计;工程主要特征参数表目录1 前言 (1)1.1面板堆石坝的发展 (1)1.2面板堆石坝的主要特点 (2)1.2.1面板坝具有良好的抗滑稳定性 (2)1.2.2堆石坝具有良好的渗流稳定性 (2)1.2.3面板坝具有良好的抗震性 (3)1.3本设计的主要研究内容、思路及方法 (3)1.3.1主要研究内容 (3)1.3.2主要研究思路及方法 (3)2 工程概况 (4)2.1枢纽位置及任务 (4)2.2地形条件 (5)2.3工程地质及水文地质 (5)2.4水文气象 (6)2.4.1水文特征 (6)2.4.2气象特征 (6)2.4.3泥沙情况 (7)2.5施工条件 (7)2.5.1建筑材料 (7)2.5.2交通及施工场地 (8)3 水文水利计算 (8)3.1工程等别及建筑物级别 (8)3.1.1工程规模和工程等别 (8)3.1.3洪水标准 (11)3.2水文计算 (12)3.2.1洪水过程线推求方法 (12)3.2.1洪水过程线推求过程 (12)3.3水利计算 (13)3.3.1泄洪方式的选择 (13)3.3.2泄洪建筑物的孔口尺寸 (14)3.3.3调洪演算 (14)4 枢纽布置及坝型论证 (19)4.1枢纽布置 (19)4.1.1枢纽布置的任务 (19)4.1.2枢纽布置的原则 (20)4.1.3枢纽建筑物的组成 (20)4.2坝型选择 (21)5 面板堆石坝设计 (22)5.1坝顶高程设计 (22)5.2坝顶构造 (23)5.3上下游坝坡 (24)5.4筑坝材料及坝体分区 (24)5.5混凝土面板设计 (26)5.5.1面板厚度 (26)5.5.2面板分缝 (27)5.5.3面板混凝土设计及配筋 (28)5.6趾板设计 (28)5.6.2 趾板结构设计 (29)5.6.3 趾板分缝及配筋 (29)5.7溢洪道设计 (30)5.7.1引水渠 (30)5.7.2控制段 (30)5.7.3泄槽设计 (31)5.7.4消能防冲段设计 (34)5.8施工初步设计 (35)5.8.1导流标准 (35)5.8.2导流方式 (36)6 重力坝设计 (39)6.1剖面设计 (39)6.1.1剖面设计原则 (39)6.1.2重力坝的基本剖面 (39)6.1.3重力坝的实用剖面 (39)6.1.4坝顶高程 (40)6.1.3坝顶宽度 (41)6.1.4非溢流坝最大坝高断面 (41)6.2非溢流坝段稳定分析 (42)6.2.1重力坝稳定分析目的 (42)6.2.2荷载组合 (43)6.2.3沿坝基面的抗滑稳定分析 (43)6.3溢流坝段设计 (46)6.3.1溢流坝的工作特点和设计要点 (46)6.3.3溢流坝段稳定分析 (51)7 方案比较 (52)8 面板堆石坝深入设计 (54)8.1趾板基础 (54)8.2止水设计 (55)参考文献 (56)结束语.......................................................................................... 错误!未定义书签。

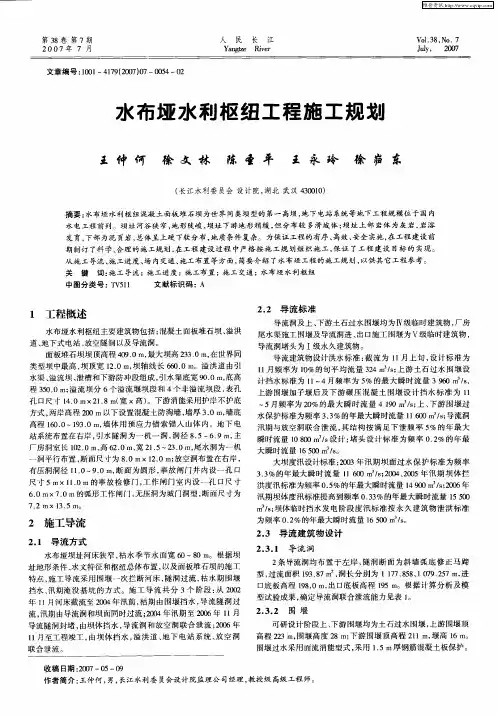

施工总体方案2.1 工程实施条件与基本要求(1)围堰工程施工应满足2002年10月下旬至11月上旬截流的要求。
(2)大坝填筑速度应满足2003年度汛、2004年挡水、2006年9月第五期填筑的要求。
(3)溢洪道、电站引水渠等建筑物开挖速度和开挖料的岩性应与大坝填筑相匹配,提高开挖利用料直接上坝率。
(4)马崖三期开挖不仅应与大坝填筑速度匹配,还应在马崖下方防淘墙施工前全部完工。
2.2 工程施工特点、难点分析及对策(1)混凝土面板堆石坝坝高233m,如何控制大坝填筑,将大坝沉降量控制在设计允许范围内,施工中严格控制坝体填筑程序、铺料厚度、洒水量和碾压质量。
(2)初期导流和挡水度汛施工工期紧、工种多、强度大、施工干扰问题突出,是安全度汛的关键。
施工中将配备足够的资源,储备足够的坝料,精心组织、精心施工,确保如期实现度汛目标。
(3)坝址处河谷狭窄,两岸岸坡陡峻,建筑物布置紧凑,施工道路布置十分困难。
施工中除充分利用工地现有道路外,拟修建十一条施工便道、四座跨趾板钢桁架桥和一条交通隧洞,以满足工程项目顺利实施。
(4)坝区地质结构复杂,岩溶断层发育,周边有多处危岩体需处理,高边坡施工安全问题突出,将加强施工期安全监测,指导施工。
(5)大坝填筑物料种类多、时段性强,拟采用计算机技术做好分期填筑的料源规划。
(6)用于大坝填筑的建筑物和石料场开挖需根据大坝各分区填筑料对岩性的不同要求生产出相应的合格填筑料,施工中将严格按岩层分布情况,合理布置开采梯段和程序,最大可能地减少利用料的损失。
(7)大坝趾板、面板混凝土质量要求严格,拟安排在低温季节施工,同时全面做好砼防裂措施及各项防冻保温养护工作。
(8)止水结构复杂,技术要求高,拟采用专用滚压机连续加工和厂家订做定型专用接头,安排专业队伍施工,落实质检人员旁站监督检查制度,以保障止水安装质量。
(9)建筑物开挖均为高边坡施工,最高达220m以上,支护项目多、工程量大,与开挖施工干扰严重,拟选择工作平台车、联合湿喷机等先进的设备机具,以达到及时跟进支护的要求。

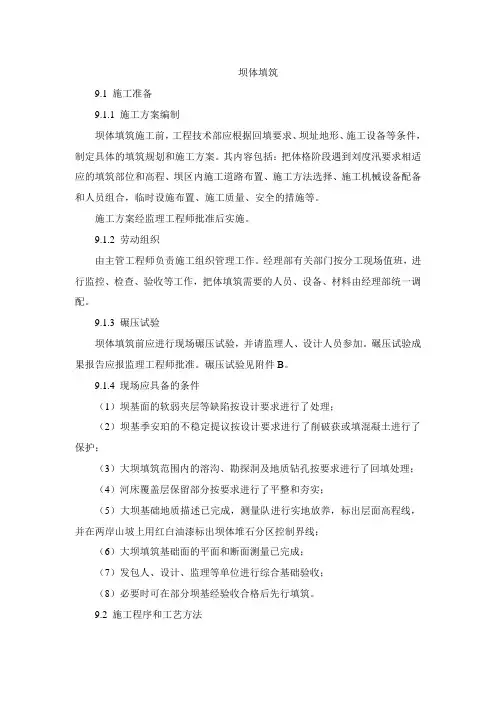

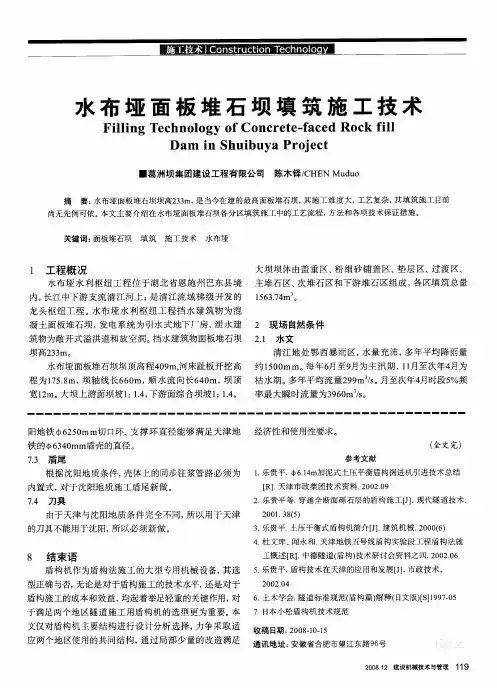

坝体填筑9.1 施工准备9.1.1 施工方案编制坝体填筑施工前,工程技术部应根据回填要求、坝址地形、施工设备等条件,制定具体的填筑规划和施工方案。
其内容包括:把体格阶段遇到刘度汛要求相适应的填筑部位和高程、坝区内施工道路布置、施工方法选择、施工机械设备配备和人员组合,临时设施布置、施工质量、安全的措施等。
施工方案经监理工程师批准后实施。
9.1.2 劳动组织由主管工程师负责施工组织管理工作。
经理部有关部门按分工现场值班,进行监控、检查、验收等工作,把体填筑需要的人员、设备、材料由经理部统一调配。
9.1.3 碾压试验坝体填筑前应进行现场碾压试验,并请监理人、设计人员参加。
碾压试验成果报告应报监理工程师批准。
碾压试验见附件B。
9.1.4 现场应具备的条件(1)坝基面的软弱夹层等缺陷按设计要求进行了处理;(2)坝基季安珀的不稳定提议按设计要求进行了削破获或填混凝土进行了保护;(3)大坝填筑范围内的溶沟、勘探洞及地质钻孔按要求进行了回填处理;(4)河床覆盖层保留部分按要求进行了平整和夯实;(5)大坝基础地质描述已完成,测量队进行实地放养,标出层面高程线,并在两岸山坡上用红白油漆标出坝体堆石分区控制界线;(6)大坝填筑基础面的平面和断面测量已完成;(7)发包人、设计、监理等单位进行综合基础验收;(8)必要时可在部分坝基经验收合格后先行填筑。
9.2 施工程序和工艺方法9.2.1 施工程序(一个填筑单位)一个填筑单元的施工程序见图9-1图9-1 大坝填筑施工程序图9.2.2 填筑单元的划分水布垭大坝从上游至下游的最大底宽约为640m,自左岸至右岸最大长度660m。
在填筑作业时,应按坝体分区、坝面大小、设备型号数量等条件,将填筑面分成3~4个面积约为6000~10000㎡的工作面,工作面之间设标识牌或划线做标志,填筑工作面内依次完成填筑的各道工序,进行流水作业,避免相互干扰,工作面之间应保持平起,注意衔接,避免超压或漏压。

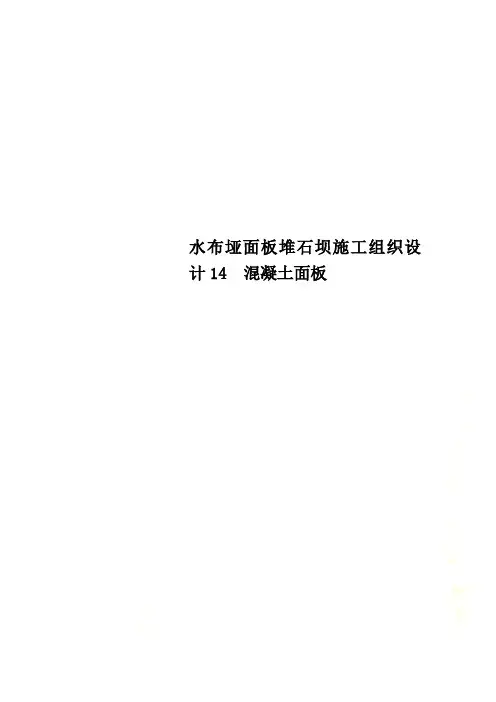

水布垭面板堆石坝施工组织设计14 混凝土面板14 混凝土面板混凝土面板是面板坝蓄水防渗的主体结构,关系到工程的安全运行和效益的发挥。
