铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是通信基站建设中的重要环节,其施工质量直接关系到基站的稳定性和通信质量。
本作业指导书旨在规范铁塔组立及接地施工过程,确保施工质量和安全。
二、施工前准备1. 施工前的准备工作包括但不限于以下内容:- 确定施工方案和施工计划;- 准备施工所需的材料、设备和工具;- 检查施工现场的环境和地形,确保施工条件良好;- 制定安全措施和应急预案。
三、铁塔组立施工1. 施工前的准备工作:- 检查铁塔组立所需的材料、设备和工具;- 确保组立基础的平整度和承载能力;- 检查铁塔组立的位置和方向是否正确。
2. 组立铁塔的步骤:- 按照施工方案,逐步组装铁塔的各个部分;- 使用合适的工具和设备,确保组装的牢固稳定;- 检查组装后的铁塔是否符合设计要求。
3. 铁塔组立的质量控制:- 进行铁塔的垂直度和水平度检测;- 检查铁塔各个部分的连接是否牢固;- 检查铁塔的表面是否平整,无明显的缺陷。
四、接地施工1. 接地施工前的准备工作:- 确定接地位置和数量;- 准备接地所需的材料和设备;- 清理接地位置周围的杂物和污物。
2. 接地施工的步骤:- 在接地位置挖掘合适的接地坑;- 安装接地体,确保接地体与地面紧密接触;- 连接接地体与铁塔的接地线。
3. 接地施工的质量控制:- 测量接地电阻,确保符合规定的要求;- 检查接地体和接地线的连接是否牢固;- 检查接地位置周围是否有其他干扰物。
五、施工安全措施1. 施工过程中,必须遵守以下安全措施:- 戴好安全帽、安全鞋等个人防护装备;- 严禁酒后施工和超负荷作业;- 注意施工现场的通风和照明;- 禁止在高处施工时玩笑和嬉戏。
2. 应急预案:- 制定施工现场的应急预案,包括火灾、意外伤害等紧急情况的处理方法;- 配备必要的急救设备和人员,确保及时救治伤员。
六、总结本作业指导书详细介绍了铁塔组立及接地施工的标准工艺和作业流程。
在施工过程中,施工人员必须严格按照本指导书的要求进行施工,确保施工质量和安全。
铁塔组立作业指导书一、地面组装1 •准备工作1.1铁塔构件的清点1.1.1清点构件数量。
核实实物与材料清单、铁塔安装图是否相符。
做好缺料、余料的填表登记,并及时报告队长。
清点构件的同时,应逐段按编号顺序排好。
1. 1.2清点构件时应了解设计变更及材料代用引起的构件规格及数量的变化。
1.1.3构件应镀锌完好。
如因运输造成局部层磨损吋,应补刷防锈漆,其表面再涂刷银粉漆。
涂刷前,应将磨损处清洗干净并保持干燥。
1.1. 4检查构件的弯曲度。
角钢的弯曲不应超过相应t度的2%,且最大弯曲变形量不应超过5mmo若变形超过上述容许范围内而不超过表一1的变形限度吋,容许采用冷矫法进行矫正,矫正后严禁出现裂纹。
表一1 采用冷矫法的角钢变形限度1.1.5构件清点负责人的职责:1. 1. 5. 1熟悉杆塔明细表及铁塔施工图,熟悉拟采用的地面组装方法和组立方法。
1. 1. 5. 2负责向民工交代塔材搬运安全注意事项。
1. 1. 5. 3负责按要求清点塔材,及时填写缺料和余料登记表并及时向队长报告塔料清点情况。
1.2铁塔地面组装前的准备工作1.2.1送到桩位的塔料经过清点,确认符合组装要求。
1.2.2参加地而组装的施工人员均经组塔工序的技术交底并考试合格。
参加地而组装的民工由现场施工负责人交待安全施工注意事项及现场操作基本知识。
1.2.3根据现场地形及设备条件确定地面组装方法及铁塔组立方法。
地面组装方法主要有两种:一种是以汽车吊车为主的机械吊装方法,一种是以人为主,用小木抱杆或三角架配合吊装。
1.2.4根据确立的地面组装方法,选择配套合适的工器具。
各类工器具使用前工器具使用前均认真检查,不合格者不得使用。
1.2.5脚钉安装方位应符合设计要求。
应设计无特殊要求时,可按如下规定布置:一般情况的铁塔,面向受电侧,脚钉设置在右后腿。
1.2.6导线横担、地线横担的方位必须符合设计图要求。
对线路转角塔横担两端有长短区分者,一般情况是,t段在外角侧,短段在内角侧;地线横担相反,长的在内角侧,短的在外角侧。
铁塔作业指导书一、指导原则铁塔作业是一项高风险的工作,为确保施工人员的安全和作业质量,制定本指导书,明确作业流程和操作要求。
请施工人员严格遵守以下指导原则:1. 前期准备充分:在进行铁塔作业前,必须进行详细的前期准备工作,包括场地的勘察和处理、材料和设备的准备、天气和环境的评估等。
2. 队伍组织合理:选择经验丰富、技术熟练的施工人员组成作业队伍,并确保配备足够的劳动力、机械设备和工具。
3. 遵守安全规范:施工人员必须遵守相关的安全规范和标准,正确佩戴安全防护用具,并熟练掌握紧急救援措施。
4. 作业流程规范:按照作业流程进行作业,严禁越权作业、违章操作和超负荷作业。
5. 定期检查维护:铁塔作业完成后,应对设备进行检查和维护,确保其性能和稳定性不受影响。
二、作业准备1. 勘察场地:在进行铁塔作业前,必须进行详细的场地勘察工作,包括地形、地基、地下管线的情况等。
勘察结束后,应清理场地,确保无任何障碍物。
2. 安全措施:根据实际工程要求,制定安全措施,明确作业人员的职责和权限。
必要时,设立相应的安全警示牌和警示标识。
3. 确保作业人员熟悉操作手册:提供详细的操作手册,并确保作业人员已经熟练掌握操作步骤和注意事项。
三、作业流程1. 组织作业队伍:根据实际工程要求和作业进度,合理组织作业队伍,并明确各个成员的职责和任务分配。
2. 装卸设备:根据实际需求,使用起重机等设备进行对铁塔部件的装卸作业。
装卸过程中,必须保证作业人员的安全,并确保装卸操作的准确性和稳定性。
3. 检查材料和设备:在铁塔组装之前,必须对所有材料和设备进行检查,确保其完好无损,并进行相应的标记和记录。
4. 组装铁塔:按照铁塔组装顺序,进行组装作业。
在组装过程中,必须注意配件的安装位置和角度,确保整个铁塔结构的稳定性和牢固性。
5. 固定铁塔:完成铁塔组装后,必须对其进行固定,确保其不受外力影响和自然灾害的损害。
6. 检查和调试:完成固定后,对铁塔进行检查和调试,确保其性能和功能正常。
铁塔组立施工作业指导书范本1. 引言本文档旨在提供一份铁塔组立施工作业指导书的范本,以帮助施工人员正确、高效地进行铁塔组立施工作业。
本指导书范本包含了必要的注意事项和操作步骤,以确保施工过程安全可靠。
2. 前期准备在进行铁塔组立施工之前,需要进行必要的前期准备工作。
以下是一些常见的准备工作:•制定详细的施工计划,包括工程量、施工时间、安全措施等内容;•获取相关施工许可证和证书,确保施工合法合规;•检查施工设备和工具,确保其完好无损;•组织施工人员,分工合理,确保工作高效有序;•查阅施工图纸和设计文件,了解施工要求和规范。
3. 施工步骤3.1. 现场布置在铁塔组立施工现场,需要进行合理的布置,以确保施工过程的安全和高效。
以下是一些建议的布置步骤:1.清理施工现场,清除垃圾和杂物;2.绘制标识线,界定施工区域;3.铺设防滑垫,确保施工地面平整稳固;4.设置警示标志,提醒他人注意。
3.2. 铁塔组立铁塔组立是整个施工过程的核心步骤,需要按照设计要求和规范进行。
以下是一些常见的施工步骤:1.准备好组立所需的铁塔零部件,检查其数量和规格是否符合要求;2.将组立部件按照设计图纸的要求进行分类和排序;3.根据设计要求,确定起重设备和吊装工艺,并进行相应的准备工作;4.将起重设备的吊钩连接到组立部件上,并进行确认,确保连接安全可靠;5.在起吊过程中,操作人员应按照指挥员的指示进行,确保起吊顺利;6.将组立部件准确地安装到指定位置,并根据要求进行固定。
3.3. 安全措施在铁塔组立施工过程中,安全措施至关重要。
以下是一些应遵循的安全措施:•穿戴必要的安全装备,包括安全帽、防护眼镜、耳塞等;•遵守施工现场的安全规定,不得随意越过警示线;•严禁在施工中吸烟或使用明火;•注意施工现场的秩序和卫生,及时清理施工垃圾;•在高空作业时,需使用安全绳索或安全带保护。
4. 施工质量控制在铁塔组立施工过程中,质量控制是十分重要的。
以下是一些常见的质量控制措施:•对铁塔组立的每个步骤进行检查和评估,确保操作正确;•对组立部件进行定期检验,检查其表面是否有损伤;•检查铁塔的垂直度和水平度,确保其符合设计要求;•在组立结束后,进行终检,确保铁塔满足要求。
铁塔组立施工作业指导书范本(doc 12页)部门: xxx时间: xxx整理范文,仅供参考,勿作商业用途********************改造工程铁塔组立施工作业指导书编制单位:***********公司编制日期:年月审批页批准:年月日复核:年月日安全科审核:年月日工程科审核:年月日施工科审核:年月日编写:年月日基础施工作业指导书格式作业指导书名称格式以“*********公司作业指导书”格式要求为准,如有不清楚者,请与项目技术员联系。
一、施工范围:应该写清楚本施工单位所承担的施工范围,譬如×××工程1#-3#,灌注桩基础×基,开挖式基础×基。
施工条件,×位于农田里(路边,鱼塘),是否临近带电线路等。
二、基础施工基础参数三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。
四、危险点/危险源辨识及预控危险点:K1基础在220kV××线下,导线最低点距地为20米。
预控措施:钻机三脚架与220kV××线导线最小安全距离为4米,钻机三脚架高度不得超过15米,且必须可靠接地;………….附简图:(可用CAD制图、WORD制图或手绘)五、质量、安全和文明施工控制措施本部分可简要、有重点、有针对性的进行说明。
杆塔组立施工作业指导书格式一、施工范围:应该写清楚本施工单位所承担的施工范围,譬如×××工程BAC D220kV ××线三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。
四、危险点/危险源辨识及预控危险点:K1基础在220kV ××线下,导线最低点距地为20米。
预控措施:施工时与220kV ××线导线最小安全距离为4米,不停电组立至9米(最下段),其余均需要停电后组立,………….附简图:(可用CAD 制图、WORD 制图或手绘)五、质量、安全和文明施工控制措施BAC D220kV ××线本部分可简要、有重点、有针对性的进行说明。

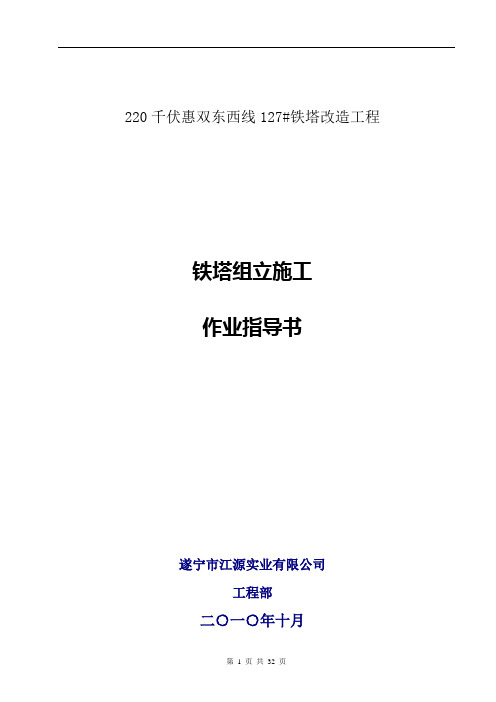

220千伏惠双东西线127#铁塔改造工程铁塔组立施工作业指导书遂宁市江源实业有限公司工程部二○一○年十月编制:审核:批准:一.工程概况1、工程简述二.铁塔参数见表1。
三.施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有:1.本工程的设计图纸及设计变更;2.《110~500kV架空电力线路施工及验收规范》(GBJ233-90);3.《电力建设安全工作规程》(架空线路部分)(DL5009.2 -94);4. 相关《架空送电线路组立铁塔施工守则》;表1 铁塔参数表四.线路方向及有关规定图1五.铁塔组立对基础的要求铁塔基础应符合下列规定时,方可进行组立铁塔施工:1.经过中间验收合格者;2.混凝土强度应符合分解组塔时基础强度达到设计强度的70%的要求;六.铁塔组立施工工艺要求1、脚钉位置(1)直线塔脚钉均安装在D腿;(2)转角及终端塔规定安装在线路转角的内侧(呼称高以下),呼称高以上的脚钉安装在转角外侧。
铁塔脚钉弯钩一律朝上。
中线挂线铁安装在内角侧。
(3)直线耐张塔脚钉安装在D腿,中挂线铁安装在线路前进方向的右侧,呼称高以上脚钉安装在前进方向左侧。
2.螺栓规格及穿向(1)铁塔螺栓及脚钉自地面以上8米位置安装防盗帽(以高腿地面为准)(2)铁塔螺栓除防盗螺栓外全部安装防松帽。
使用双帽的螺栓不再安装防松帽。
(3)螺栓穿向:①立体结构水平方向者由内向外;垂直方向者由下向上;铁塔斜面螺栓均由下向上穿。
②平面结构顺线路方向者由小号侧向大号侧穿入(单面结构);横线路方向者两侧由线路内侧向线路外侧;中间由左向右(面向大号分左右)•,垂直方向由下向上穿。
3.与螺栓连接的构件应符合下列规定(1)螺杆应与构件平面垂直,螺栓头平面与构件平面不应有空隙;(2)螺栓紧固并加装扣紧螺母后,螺栓露扣长度要求:①单螺母应不少于两扣;②双螺母至少应平扣;(3)承受剪力的螺栓,其丝扣部分不得进入联接构件的剪切面内;(4)各构件的螺栓规格应符合设计图纸要求;4.螺栓的紧固要求(1)•铁塔各部件的组装应紧密牢固,交叉构件在交叉处有空隙者,应按设计图纸装设相应厚度的垫片;(2)•螺杆和螺母的螺纹有滑扣或螺母棱角磨损严重以至扳手打滑者,应予以更换;(3)铁塔组立后,地脚螺栓螺母必须及时配齐紧固,并采取有效的防松、防盗措施,防止倒塔事故的发生;(4)组塔后铁塔螺栓紧固率应达到96%以上,其紧固程度应符合螺栓紧固力矩标准(如表2)。
铁塔组立施工作业指导书1000字铁塔组立施工作业指导书一、前期准备工作:1、根据工程安排对待施工区域进行测量和标识,绘制平面图、平面布置图和立面布置图,并与设计图对比。
2、对施工区域进行安全检查,将场地整理平整,清理垃圾、杂草等物品。
3、确定好整个施工区域的环境保护措施,保证施工现场的环境卫生。
4、准确制订出施工图纸、施工方案及施工人员的施工工艺流程。
5、进行吊装机具的检查和检修。
保证设备的完好性和安全性。
二、施工技术要求1、施工多由专业队伍进行,施工时,严格按照设计图纸和施工方案进行组建施工。
2、安装前需对铁塔和基础进行粗略测量,对不符合要求的需进行局部加固,以保证安全。
3、对钢结构进行清理处理,将表面的锈蚀物、脱漆等杂物清除干净。
4、进行塔架组装之前,首先要对塔吊进行预拉升。
5、需要注意在组装、起卧、打桩及设备架等工序中,压板、斜撑、立柱应该正确认放。
6、应在室外安排施工位置,确保空气流通性,尤其在高温夏季时,施工人员应该减少户外作业时间。
7、施工过程中,施工人员应该进行相互配合,敬业务实,遵守施工期间的安全、环境保护等各项规定。
三、常见施工问题及处理1、钢材加工问题:发现不符合规格、长度和弯曲度变化大等情况,应该及时对其进行改变,更换不符合规格的材料。
2、基础难题:在基础准备过程中,遇到软岩、泥土问题,应该进行加强处理,避免进一步的扩大坑深和坑形。
3、安全事件:施工过程中,如有安全事件发生,应一时间向工程技术人员上报,及时处理。
4、技术问题:针对工程技术人员无法解决的问题,可请教本领域组织专家,及时解决疑问。
四、施工验收1、施工前,应严格按照施工计划和施工要求,对要施工的地点、设备和物料进行预验收。
2、组装和焊接过程中,应注意对于堆积和凹凸不平之处进行理顺,且各接头表面应平整光滑。
3、现场的焊接作业,要求在无风、安静的环境下施工(如有必要,使用隔离帘)。
4、完工后,对铁塔系统进行全面的检测、检验,确保材料、焊缝、结构的质量是合格的,与设计指标相匹配。
铁塔工程作业指导书
铁塔工程作业指导书
一、安全注意事项
1. 工作人员必须穿戴齐全的安全防护用品,包括安全帽、安全带、防滑鞋等。
2. 在塔上要密切配合工作,做好沟通协调工作,确保安全。
3. 在施工过程中,要严格按照作业规程进行操作,不能懈怠或随意行事。
4. 施工过程中要注意周围的环境变化,如突然出现恶劣的气象,需要立即停止作业,并将正在作业中的工具放置于安全的位置。
5. 严禁酒后作业。
6. 在塔上作业时,要做好营养保障和体力训练,确保安全和作业质量。
二、作业规程
1. 施工前要做好验收工作,确认施工图纸和规格,材料的品种和数量是否符合要求。
2. 施工过程中,必须按照工程施工进度和配合要求,严格控制施工进度。
3. 施工前必须进行塔身的清理处理,确保塔身表面没有附着物和杂物。
4. 施工过程中,要对螺栓、安全带、钢管的牢固度进行检查,确保工人的安全。
不得故意松动或更换设备,必须严格按照施工图纸要求操作。
5. 在铁塔上的作业要求工人具有一定的体力和爬高能力。
在进行上下铁塔作业时,工人必须配合安全带使用,确保安全。
铁塔作业指导书一、作业概述铁塔作业是指对铁塔设施进行维护、安装、改造等工作的操作过程。
为确保作业效果,提高安全性,降低事故风险,特制定此指导书,指导作业人员在铁塔作业中遵守相关规定,采取正确的操作措施。
二、作业前准备1. 安全培训:作业人员需经过公司的安全培训,了解铁塔作业的风险和防范措施,并取得相应的资质证书。
2. 审查工艺:仔细阅读施工图纸和作业方案,确保了解作业要求及所需工具、设备的规格、性能等信息。
3. 环境检查:对作业现场进行全面的环境检查,包括勘察地形、确定周边建筑物、电线等情况,以保证安全作业。
三、作业装备1. 安全防护器材:作业人员需佩戴符合国家标准的安全帽、防护手套、护目镜、耳塞等个人防护装备,确保人身安全。
2. 作业工具:根据作业要求,携带必要的工具和设备,如扳手、螺丝刀、吊索等,以方便作业进行。
四、作业流程1. 确定作业范围:根据施工图纸和作业方案,确定作业的具体范围和要求。
2. 搭建安全平台:对于高空作业,应先搭建符合安全要求的作业平台,确保作业人员的安全。
3. 设备调试:对于使用的机械设备,应进行必要的检查和调试,确保各项功能正常。
4. 作业准备:作业前,需对工具、设备和作业人员进行检查,确保一切就绪。
5. 安全检查:进行安全检查,如检查各项操作是否规范、作业人员是否佩戴安全防护装备等。
6. 作业操作:按照作业方案和操作要求,有序地进行作业操作。
7. 作业现场管理:在作业过程中,应设置标志牌、警示灯等,以提醒周围人员注意安全。
8. 安全监控:在作业过程中,进行安全监控,及时发现和解决作业中的安全隐患。
9. 作业结束:作业结束后,清理作业现场,将工具、设备归位并进行检查和储存。
五、安全注意事项1. 严禁携带易燃、易爆品进入作业现场。
2. 严禁吸烟、玩火等火源接近作业区。
3. 作业人员应保证身体健康,不得饮酒、吸毒等影响作业安全的行为。
4. 作业人员需保持清醒、专注,避免产生注意力分散的情况。
1、 作业指导书名称:铁塔组立作业指导书2、范围:2.1本标准适用于220kV 元江变进出线工程项目部所负责范围内铁塔组立施工。
本标准有效期为发布之日起至本工程竣工止。
2.2本标准规定了铁塔塔腿编号;直线塔的脚钉安装;转角塔脚钉安装;对铁塔螺栓作了紧固和防盗、防松的规定,明确了铁塔组立后必须达到的标准。
明确了施工时的安全注意事项、文明施工要求。
3、引用标准及编制依据:《110~500kV 架空送电线路施工及验收规范》(GB50233—2005) 《110~500kV 架空电力线路工程施工质量及评定规程》 《高压架空电力线路铁塔施工技术规定》《电业建设安全操作规程》(架空电力线路篇) 220kV 元江变进出线工程设计说明及图纸注:施工过程中如有设计变更,变更部分以《设计变更通知单》为准4、工程概况4.1本工程设计单位为:云南电力设计院4.2本工程主要包括新建220kV 玉元线,110kV 元茶线(A 回),110kV 元中(D 回),110kV π接110kV 元化线(B 、C 回)。
其中110kV 新平~大开门线路为降导地线增加NY14-18.0m 塔一基。
本工程全线共181基铁塔,其中双回路铁塔220kV 部分共24基,110kV 部分共13基;单回路220kV 部分共84基,110kV 部分共69基,110kV 改造1基。
由小号向大号方向编排(由220kV 元江变向线路方向编排)。
4.5本工程220kV 部分除5基采用地脚螺栓与铁塔连接,其余采用自立式全方位不等高接腿插入角钢与铁塔连接架设;110kV 部分全部采用地脚螺栓与铁塔连接。
我项目部施工范围内铁塔型式有:220kV 部分:SZF231、SZF232、SZF242、ZMF231、ZMF232、ZMF233、ZMF234、SNF231、SJF231、SJF232、SDF231、SDF242、NGF231、JK31、JGF231、DGF232、BJ1等共17种塔型。
目录第一章工程概况 (1)一、工程概况 (1)二、塔型及数量 (2)第二章设计要求及施工准备 (3)一、设计要求 (3)二、铁塔组立前的准备工作 (4)第三章主要施工技术措施 (6)一、施工工艺流程图 (6)二、主要施工技术措施 (7)第四章铁塔组立质量与工艺要求 (8)第五章铁塔组立安全要求 (11)一、安全措施 (11)二、铁塔组立安全注意事项 (11)危险源辨识、风险控制措施表 (15)第六章环境保护 (17)第一章工程概况一、工程概况1、工程概述淮北濉溪县南沱河、澥河区域一期风电场位于安徽省淮北市濉溪县南沱河、澥河区域,风电场区域海拔在25m-35m之间。
中远溪淮北濉溪县南沱河、澥河区域风电场总规划装机容量为100MW,地址分为南北两个区域,其中北区域中心距离濉溪县县城的直线距离约为13km。
本期为一期项目,主要布置在北区域,拟装机容量为48.4MW。
本工程为安徽濉溪(50MW)风电场场内35kV集电线路工程。
集电线路主要采用架空线路及电缆直埋敷设形式,根据本工程风机分布情况,对22台风机进行了分组,每组对应一回35kV集电线路,共分为2组,分别连接11台、11台风机。
按线路对风机分组分别对应A线、B线2回输电线路,各台风机所发电力汇流后送入升压站,然后沿电缆沟进入35kV配电室进线柜。
风电场内架空集电线路总亘长18.793km(其中单回JL/GIA-150/25架空线路亘长4.84km,单回JL/GIA-240/30架空线路亘长11.648km,双回JL/GIA-240/30架空线路亘长2.269km)风电场内35kV电缆路径长度为:23.21km。
直埋敷设电缆总长度26.627km。
本工程新建杆塔88基,其中单回路直线塔49基,单回路耐张塔28基,双回路耐张塔5基,双回路直线塔6基。
2、工程特点中远溪濉溪县南沱河风电场集电线路工程位于淮北市濉溪县境内,该线路所处地形总体上属濉溪地处淮北平原中部,地势自西北向东南微倾,除县东北部有少量低山残丘分布外,其余为广阔平原区。
一、工程概况二、地锚的使用地锚是组塔施工安全方面的重要环节,必须按要求选用合适的地锚。
本工程使用钢制地锚,施工结束后回收。
组塔施工前,施工负责人应亲自监督检查地锚的埋设情况,并应满足下列要求:1、埋深及开设马槽要符合要求;2、塔整立时,横担中心、抱杆中心、牵引地锚三点要成一线;3、应斜埋,其受力面应与钢丝绳垂直,受拉侧的坑壁应挖陡些或尽量掏挖,使地锚达到最大抗拔力;4、埋设时,坑内不得有积水或稀泥,必须将其掏尽后回填。
回填土中不得含稀泥和杂草,每回填200mm应夯实一次。
地锚按使用位置选择型式和埋深,应满足下表要求:地锚使用拉力表地锚规格(m)0.8*1.6 0.7*1.4 0.5*1.0 0.4*0.8 1.0*3.0 使用拉力(吨) 6 5 4 3 2 12 安全系数 2 2 2 2 2 1.8埋深(m)坚硬、硬塑 2 1.8 1.8 1.6 1.6 3 可塑 2.1 1.9 1.8 1.7 1.7 3 软塑 2.1 2.0 1.8 1.8 1.8 3地锚钢丝绳规格ф20.0 ф20.0 ф17.0 ф15.5 ф15.5 ф31三、混凝土电杆组立(一)排焊杆1、排杆(1)根据杆位地形选择排杆方向,在电杆排放范围内场地必须平整,特别是横担地线支架范围内要清除妨碍组装和立杆的障碍物。
如遇松软土质处排杆应夯实防沉。
(2)排杆前应根据排杆图校对杆段型号,眼孔尺寸和朝向,检查杆段质量,如不得有纵、横向裂缝;不得有跑浆和露筋现象,上节应封顶,下节杆根内混凝土应平齐钢圈:电杆应使用环氧树脂配料不得用水泥沙浆修补。
(3)排杆顺序为:先下段,再排中段,最后排上段,不能用电杆的上段和中段来代替下段使用。
下段杆根距底盘中心一般为0.5m。
每节电杆用枕木支垫两点,支垫处两侧均用楔木塞牢。
(4)若地形坡度较大,杆子有滑动危险,应用绳索或角铁桩锚固。
(5)找正人员应站在杆轴线方向的一端。
用目测找正或在杆段两端拉琴线找正。
铁塔组立施工作业指导书范本1. 引言本文档旨在为铁塔组立施工作业提供指导,确保施工作业的安全、高效进行。
本指导书适用于铁塔组立施工过程中的各个环节,包括工地准备、材料准备、塔身组装、天线及设备安装等。
施工人员应严格按照本指导书的要求进行作业。
2. 工地准备在开始施工之前,需要进行工地准备工作,以确保施工作业环境的安全和整洁。
2.1 清理工地清理工地是首要工作。
清理工地包括清除垃圾、杂草和其他障碍物,以保证施工人员的安全,并为施工作业提供充足的空间。
2.2 设置安全标志在工地的合适位置设置安全标志,并保持其可见性。
安全标志应包括施工区域的警示标志、禁止通行标志和必要的安全警告标识。
2.3 确保供电和通信设施在施工前,确保供电和通信设施的正常运行。
检查电源是否稳定,并确保通信设备与基站的连接正常。
3. 材料准备在组立铁塔之前,需要准备好相关材料和工具。
所有材料和工具应符合相关安全标准,并在使用前经过检查。
3.1 材料清单在进行施工作业之前,应编制一份材料清单。
材料清单应包括所需的钢管、螺栓、螺母、垫圈、塔身模板等。
根据具体铁塔的要求,材料清单可能会有所不同。
3.2 工具准备进行组立铁塔的施工作业时,需要准备好一些常用工具,例如榔头、扳手、螺丝刀、电钻等。
确保工具的质量良好,并在使用前进行检查。
4. 铁塔组装在开始组立铁塔之前,要确保施工人员已经熟悉了相关组装流程和注意事项。
4.1 钢管连接首先进行钢管的连接。
根据铁塔设计要求,选择合适的钢管进行连接。
使用螺栓、螺母和垫圈进行固定,确保连接牢固。
4.2 塔身组装将钢管按照设计要求进行组装。
在组装过程中,要确保每个连接点都正确使用和固定了合适的螺栓、螺母和垫圈。
组装完成后,进行检查,确保塔身的牢固和垂直度。
4.3 平衡调整在塔身组装完成后,进行平衡调整。
根据设计要求,使用调整工具进行塔身的垂直调整和水平调整,确保塔身垂直度和水平度符合要求。
5. 天线及设备安装完成铁塔的组装后,进行天线及设备的安装。
编制依据1.根据施工图及设计总说明书2.《110kV~500kV架空送电线路施工及验规范》(GB50233-2005)。
3.中华人民共和国电力工业部《电力建设安全管理规定》。
《电力建设安全工作规程》(DL5009.2-94)。
4.项目部制定的《施工组织设计》。
5.项目部220kV及以下线路施工的有关资料和经验。
6.本作业指导书未提事项应严格遵照《110—500kV架空电力线路工程施工及验收规范》(GB50233-2005)及施工设计图的规定施工。
一、工程概况1.工程简介:线路为110kV输电线路,起点为圣雄能源自备电厂110KV升压站,终点为工业园区内新建110KV同心变,线路总长3.575km;其中1#-9#塔为电同Ⅲ回线与电丁线为同塔架设段,线路长 1.577km,电同Ⅲ回线单回路架设1.998km.110KV电丁线为圣雄工业园后期丁二醇项目的电源线路,起点为圣雄能源自备电厂110KV升压站,本次架设终点为9#双回终端塔。
2.工程主要技术特性(1).基础型式:铁塔基础采用现浇钢筋混泥土直柱螺栓式基础,基础混泥土水泥采用P42.5r号普通硅酸盐水泥,强度等级为C20级,基础净保护层不少于50mm,基础地脚螺栓保护帽及基础基底垫层的混凝土强度等级为C10级。
(2).接地型式:本工程采用Φ12圆钢焊成矩形接地,埋深1.2米。
3.施工环境:(1).地形与地质施工地形 戈 壁比例(%) 100 施工地质 松沙石 比例(%)100(2).交通运输情况。
本工程交通运输方便 4.线路方向及基础编号:本工程各塔前后左右均以此为准。
铁塔腿编号如下图: 圣雄工业园区内新建110KV 同心变圣雄能源自备电厂110KV 升压站二、施工要点铁塔起重工具:1.钢丝绳:使用前进行外观检查,选择强度高,柔性好的白棕绳:使用前进行外观检查,允许拉力不得大于0.98KN/cm 2(100kgf/cm 2);霉烂,腐蚀,断股或损伤者不得使用。
铁塔组立施工作业指导书(报审用)一、施工前准备工作1. 预先准备好所需的施工计划,施工设备和安全措施方案,并按照要求进行审核和批准。
2. 安排专业技术人员和高素质的工作人员,进行室外场地勘察和分析,并根据所获得的信息进行合理的工作规划。
3. 检查准备的设备是否符合安全标准,并进行必要的维护保养和修缮。
4. 组织工人进行相关培训,确保他们能够熟练掌握相关技术和安全操作方法。
二、施工过程及注意事项1. 确认铁塔组装区域的可行性和稳定性,并且确保地面坚实平整。
在施工前应该先进行复测和验收,检查铁塔组装区域的标准尺寸和水平度。
2. 选择合适的起重机进行工作,确保其能够承受合适的重量,提高安全系数。
同时,为起重机进行必要的维修和保养。
3. 按照所制定的计划,将每个钢筋架子分离开来,分别进行组装。
先将底部的部件安装好,并且确保其牢固稳定。
4. 在组装铁塔时,应该注意整个铁塔的平稳、垂直和水平度,确保其符合国家安全标准,同时也要注意铁塔的环境保护。
5. 进行铁塔组装时应该按照优先次序和安全原则。
在工作中,应该灵活调整和掌握工程进度,并及时处理问题。
三、施工后清理和监控1. 完成铁塔施工后应该进行清理工作,将工具和设备视野范围以外,并且将施工区域进行清洗消毒,确保环境卫生安全。
2. 进行质量检验工作,检查组装的铁塔是否符合规范和国家要求。
同时,进行精益求精,检查和修正可能存在的隐患。
3. 进行铁塔的监控和维护,并根据需要进行调整和改善。
对实际情况进行总体评估,在加强环保的同时提高铁塔的性能和可持续发展能力。
总结:1. 铁塔的组装施工是一个非常复杂的工作,应该严格按照要求进行计划制定,进行现场规划和分析。
2. 在组装过程中应该建立完善的安全措施,确保施工工人和设备的安全,彻底消除隐患。
3. 每个工人都应该熟练掌握安全操作技能,保证质量和效益,使铁塔的组装施工取得圆满成功。
1、适用范围适用于本公司承建的500kV及以下电压等级线路拉线铁塔或220kV及以下自立铁塔整体组立施工作业过程2、编写依据2.1杆塔施工程序,编号:WP09—032.2《110~500kV架空电力线路施工及验收规范》(GBJ233-90)2.3《电力建设安全工作规程(架空电力线路部分)》(DL5009·2-94)3、对作业人员的要求及资格3.1登高作业人员应有上岗证3.2现场施工指挥,一般由队长或副队长担任,也可由队长或副队长委托,被委托者具有相应至少三个工程施工的工作经历,且取得中级工以上培训合格证者担任4、作业所需的机具、工具、仪器、仪表的规格及要求4.1施工用经纬仪等仪器必须经定期检查合格方能使用4.2机动绞磨及拖拉机制动装置必须可靠,其他承力工具在使用中不能以小代大4.5作业所需的工器具详见附表5、作业前的准备和条件5.1按图将铁塔、拉线和金具运至现场,检查质量,不合格品及时更换5.2按作业指导书或技术规定准备工器具,并逐一检查是否完好5.3平整场地,清除影响组立塔的其它障碍5.4在整立之前,应将人员进行分工,明确各自的职责5.5整立前,现场指挥应对平面布置、绳套绑扎、各部工器具连接等作全面、细致的检查。
确认一切无误后,才可发令起吊6、作业程序6.1作业流程图6.2作业的方法和要求6.2.1直线塔当场地合适时宜排在顺线路方向,转角塔应排在转角平分线方向上对于拉V塔、拉猫塔当顺线路方向无组立场地时,可在其它方向组立后,用旋转法将其旋转就位6.2.2组装顺序应由塔腿往塔头方向装,塔脚底板距就位点一般控制在300mm~500mm,以使整立中制动略微松让即可就位。
但对自立塔整立,因采用专用铰链,故塔腿位置由铰链尺寸控制6.2.3塔身组装有两种方法:1、先左右组装成大片,竖起后再封上下斜材;2、先组装地平面大片,再装侧面材,最后封上面斜材6.2.4地面组装好后,螺栓应复紧一遍,直至满足《规范》要求,有防盗要求的则作防盗处理6.2.5自立塔整立,腿部主材需采取加强措施6.2.6工器具的连接(1)钻桩群的埋设①按现场布置图中的尺寸要求埋设各部位钻桩群。
②所用钻桩群的布置、数量按“技术规定”的要求选择。
③钻桩规格一般采用φ36×1.5m。
各吨位钻桩群的布置如下图所示:拉杆卸扣受力方向1m3t钻桩群布置 5t钻桩群布置钢丝绳受力方向10t钻桩群布置④钻桩群要求:所有钻桩前需设挡土地锚,各钻桩在一条直线上用拉杆链紧,钻桩群的布置应与受力方向一致(10t钻桩群受力方向位于平分线上),具体要求按“技术规定”执行。
⑤对于土质较差的地方,钻桩前的挡土地锚应改为道木,或按“技术规定”埋设地锚。
(2)工器具的布置①按“技术规定”要求准备工器具并逐一检查是否完好。
②整立自立塔,如果地基土质松软,则应将抱杆根部置于牵引侧的二条腿上,并将抱杆底部与地脚螺栓连牢。
拉线塔整立,抱杆应位于制动侧。
③自立塔整立,采用单吊点,酒杯塔和猫头塔吊点位置设在塔身上口至K 接点之间。
耐张塔一般在中横担位置,拉V塔:220kV及以下线路为单吊点,吊点位置在立柱与横担接点附近;220kV以上线路采用双吊点,上吊点同上,下吊点在距上吊点约6m主材节点处。
拉猫塔采用双吊点,吊点位置位于K接点和塔身平口处。
④牵引三串,对220kV及以下线路铁塔,因塔较轻,可取消总牵引绳,牵引绳串数则根据牵引力和牵引绳规格来定,如为Ф12.5×240m,则2串半即可。
220kV以上铁塔,三串串满(7根),且另设总牵引绳。
⑤220kV拉V塔可设一根制动绳。
其它按正常考虑,单立柱塔设一根,双立柱设二根。
由于自立塔整立采用专用铰链,取消制动绳,但铰链与地脚螺栓必须可靠连接。
⑥浪风绳上端装在横担附近。
后浪风与制动绳可共用钻桩群锚固,但必须分用单头锚绳。
⑦整立平面布置见下图:6.2.7 起吊(1)钻桩(地锚)应设专人埋设且必须经过指挥或现场安全员的检查。
(2)各部位人员应向指挥汇报各自工作的准备情况。
(3)起吊前,现场指挥必须认真检查各部位工器具连接情况,吊点位置是否准确,各部位绳索是否互相缠绕挤压影响组立。
(4)经各部位检查一切正常后,指挥发令起吊,开始应缓慢起动,自立塔侧浪风应呈松弛状态。
待塔头离开地面约0.8米时,应停止牵引。
此时现场指挥要注意听取各岗位报告的信息。
(5)派1-2人站在塔头进行上下冲击,同时各岗位人员严密监视钻桩群(地锚)的受力情况、锚桩各绳索连接点有无异常情况、各系统有无异常音响等。
(6)随着塔身的缓缓起立,拉线塔制动绳开始应带紧,以防塔身前窜。
待塔身对地约30°时,制动绳应根据现场指挥要求慢慢松让,直至到位。
(7)看正线人员始终控制三点一线(杆头中心、抱杆头、地锚绳鼻)。
如有偏斜,及时通知看侧浪风人员收放浪风绳,看侧浪风人员应及时向看正线人员汇报浪风绳的松紧情况。
(8)抱杆脱帽应停止牵引,控制抱杆徐徐落地,当立至60°-70°时,后浪风要系好,配合铁塔起立慢慢松出。
当立至70°左右,应放慢牵引速度。
(9)当拉线塔立至约85°时,停止牵引,缓慢松放后浪风,利用牵引索具自重所产生的水平力使塔立至垂直位置,不允许松过。
(10)当自立塔立至约85°时,在牵引侧地脚螺栓中间垫小道木,慢慢使牵引侧两个塔腿就位后,先戴上螺帽,通过牵引绳让塔向牵引侧(略)倾斜,拆除专用铰链回松牵引绳使该两腿也就位。
最后去掉小道木。
上好螺帽,就位结束。
6.2.8塔身找正塔身到垂直位置后,立即栓死所有临时浪风,用经纬仪观测正偏线,通过双钩调整永久拉线,调正塔身后,立即进行永久拉线的制作与安装6.2.9拉线制作(1)各浪风卡紧后,拉线制作人员及时理顺拉线,使拉线无扭劲、窝鼻、交叉相碰现象。
对双拉线,使其上端联板平正;U型环不别劲。
(2)挂好卡头、双钩后,适当收紧双钩并晃动拉棒,以免拉棒下端连接处别劲,待正偏线人员再次复查正偏线无误后,再同时收紧和制作拉线。
(3)制作拉线时,要防止尾线蹦出伤人。
(4)拉线制作工艺应符合下列要求:①拉线与线夹舌头接触服帖、紧密,不得有松股②拉线尾线长短相同,密扎部分长短一致。
尾线上把长300mm,下把500mm,允许误差50mm;根部密扎100mm,尾部密扎50mm③U型螺丝出扣部分不得超过1/2丝扣长,如甲方无特殊要求,出扣30-50mm④同根拉棒上U型螺丝出扣部分长度一致⑤拉线短头必须在大肚侧,如甲方无特殊要求,单拉线拉线线夹大肚朝上,双拉线线夹大肚向两侧6.2.10拆除工器具(1)拆除工器具必须在拉线塔永久拉线固定好后和自立塔地脚螺栓螺帽全部装好后才能进行。
(2)工器具拆除应自下而上进行,用绳索控制,严禁抛扔。
(3)工器具拆除结束后,清理现场。
