PCB板材分类总结印制电路板印制电路板（Printed Circuit Board，简称PCB）作为一种重要的电子元器件，广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。

根据不同的材料和工艺特点，PCB板材可以分为多种类型。

下面将对主要的PCB板材分类进行总结。

1.基础材料分类：- 硬质金属基板：如铝基板（Aluminum Base Board，简称AB），铜基板（Copper Base Board，简称CB）等。

这种基板具有良好的散热性能和机械强度，广泛应用于LED照明、通信设备等领域。

- 有机纤维素基板：如玻纤板（Glass Fiber Board，简称FR4），它是一种具有玻璃纤维增强材料的有机复合材料。

FR4具有优良的电气性能、机械强度和耐热性，是最常见的PCB板材。

- 高分子基板：如聚酰亚胺板（Polyimide Board，简称PI），这种基板具有优异的耐高温性能和耐化学性能，适用于高温环境下的应用，如航空航天、汽车电子等领域。

- 低介电常数材料：如PTFE（Teflon）板，这种基板具有低介电常数、低耗散因数和优良的高频性能，适用于高速传输和射频电路。

2.高频板分类：-PTFE板：PTFE是一种聚四氟乙烯材料，具有低介电常数和低损耗的特点，适用于高频高速传输和射频电路设计，是高频电路板的首选材料。

-RO4003C板：RO4003C是一种特殊的PTFE复合材料，它不仅具有PTFE的优点，还加入了陶瓷填料，提高了板材的介电常数和温度稳定性。

-PPO板：PPO是一种聚苯醚材料，具有优良的介电性能和稳定性，适用于高频电路和高速信号传输。

3.高频有源器件应用板材分类：-陶瓷基板：陶瓷基板由陶瓷材料制成，具有优异的导热性能和耐高温性能，适用于高功率射频器件和微波通信设备。

-金属陶瓷基板：金属陶瓷基板由金属材料与陶瓷材料复合而成，既具有金属的导电性能，又具有陶瓷的优异性能，适用于高频有源器件的封装。

电子行业的柔性显示技术在现代科技的推动下，电子行业的发展飞速前进。

其中，柔性显示技术作为一项具有重要意义的创新技术，吸引了广泛的关注。

本文将从柔性显示技术的定义、应用领域、优势和挑战等方面展开阐述。

一、柔性显示技术的定义柔性显示技术是一种利用具有高柔韧性或可弯曲性的基底材料制造的显示器件。

与传统的刚性显示器相比，柔性显示器具有可弯曲、可卷曲甚至可折叠的特点。

它通过在柔性基板上排列显示元件来实现图像的显示。

二、柔性显示技术的应用领域1.智能手机：柔性显示技术可以使手机屏幕更具弯曲性，并且可以设计成更薄、更轻的形态，提供更好的用户体验。

2.可穿戴设备：柔性显示技术使得可穿戴设备可以更好地适应人体曲线，如智能手环、智能手表等。

3.电子书：柔性显示技术的应用，使得电子书更接近纸质书的观感，并且更轻便、便于携带。

4.汽车显示装置：通过应用柔性显示技术，可以设计出可以弯曲的中控屏幕、HUD（抬头显示器）等，提升汽车内部的人机交互体验。

5.医疗设备：柔性显示技术可以应用于健康监测设备、医疗设备等，提供更加舒适方便的使用体验。

三、柔性显示技术的优势1.轻薄便携：柔性显示器件相对于传统的刚性显示器来说，具有更轻薄的特点，便于携带和使用。

2.便于定制：柔性显示技术可以根据需求进行定制化设计，满足用户个性化的需求。

3.节能环保：柔性显示器件相对刚性显示器来说，能耗更低，具有更好的节能环保特性。

4.更好的显示效果：柔性显示器件的柔韧性能提高了显示效果的稳定性和可靠性，使得图像显示更加清晰、鲜艳。

四、柔性显示技术的挑战1.制造成本高：柔性显示器件的制造成本相对较高，需要先进的制造工艺和设备，因此制造和推广过程中面临着挑战。

2.可靠性问题：柔性显示器件的可靠性与刚性显示器相比尚存在一定差距，对环境因素的稳定性要求更高，需要进一步改进和优化。

3.技术研究和发展：柔性显示技术属于前沿技术，目前仍然需要更多的技术研究、工程实践和产业化推广，以满足更广泛的应用需求。

OLED生产线设备的封装工艺及相关设备介绍随着消费电子产品市场的不断发展，有机发光二极管（OLED）作为一种新型的显示技术，逐渐成为主流。

OLED显示屏具有轻薄、柔性、高对比度和快速响应等优势，因此被广泛应用于智能手机、电视、可穿戴设备及汽车显示屏等领域。

本文将介绍OLED生产线设备的封装工艺及相关设备。

一、OLED封装工艺简介OLED封装工艺是指将薄膜基板上的OLED器件封装成最终产品的过程。

它包括以下几个主要步骤：基板清洗、电极制备、有机发光层的蒸发或印刷、封装和封装测试。

其中，封装是整个过程的关键环节，它决定了OLED显示屏的可靠性、寿命和品质。

二、OLED封装设备介绍1. 清洗设备清洗设备用于清洗薄膜基板，确保其表面干净。

清洗过程主要包括物理清洗和化学清洗两个步骤。

物理清洗使用超声波或气体流等方法去除基板表面的杂质；化学清洗则采用化学溶液去除残留物。

2. 电极制备设备电极制备设备用于在薄膜基板上添加电极。

一般使用ITO（导电氧化铟锡）材料作为电极材料。

电极制备设备先将ITO材料涂刷或喷涂在基板上，然后通过高温处理将ITO与基板牢固结合。

3. 蒸发设备蒸发设备用于在电极上蒸发有机发光材料，形成有机发光层。

蒸发设备通过加热有机发光材料，使其蒸发并沉积在基板上。

这个过程需要在真空环境下进行，以确保沉积的材料质量。

4. 印刷设备印刷设备用于大规模生产OLED显示屏。

该设备通过将有机发光材料印刷到基板上，并通过卷转式加工方式实现连续生产。

印刷设备通常具有高精度的印刷头和控制系统，以确保印刷质量。

5. 封装设备封装设备用于将蒸发或印刷完成的OLED器件进行封装，以保护其免受外部环境的影响。

封装设备主要包括封装材料的加工、封装头的固定和封装过程的控制。

封装材料通常为有机硅或环氧树脂。

6. 封装测试设备封装测试设备用于对封装完成的OLED器件进行质量检验。

该设备可以检测OLED器件的亮度、均匀性、亮度衰减等参数，以确保产品的品质达到标准。

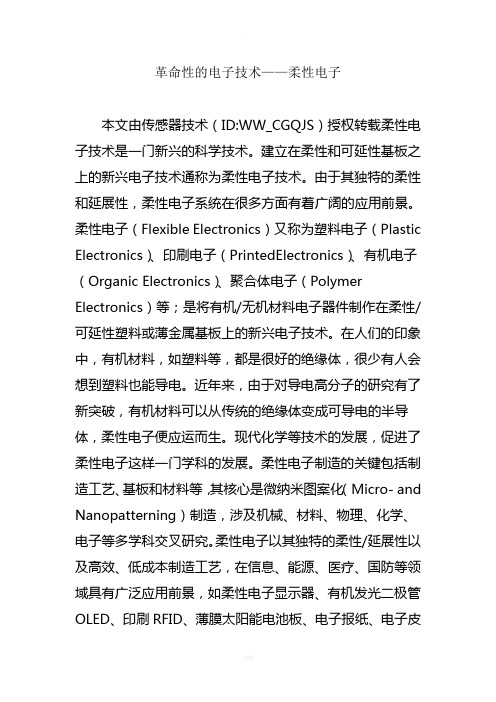

革命性的电子技术——柔性电子本文由传感器技术（ID:WW_CGQJS）授权转载柔性电子技术是一门新兴的科学技术。

建立在柔性和可延性基板之上的新兴电子技术通称为柔性电子技术。

由于其独特的柔性和延展性，柔性电子系统在很多方面有着广阔的应用前景。

柔性电子（Flexible Electronics）又称为塑料电子（Plastic Electronics）、印刷电子（PrintedElectronics）、有机电子（Organic Electronics）、聚合体电子（Polymer Electronics）等；是将有机/无机材料电子器件制作在柔性/可延性塑料或薄金属基板上的新兴电子技术。

在人们的印象中，有机材料，如塑料等，都是很好的绝缘体，很少有人会想到塑料也能导电。

近年来，由于对导电高分子的研究有了新突破，有机材料可以从传统的绝缘体变成可导电的半导体，柔性电子便应运而生。

现代化学等技术的发展，促进了柔性电子这样一门学科的发展。

柔性电子制造的关键包括制造工艺、基板和材料等，其核心是微纳米图案化（Micro- and Nanopatterning）制造，涉及机械、材料、物理、化学、电子等多学科交叉研究。

柔性电子以其独特的柔性/延展性以及高效、低成本制造工艺，在信息、能源、医疗、国防等领域具有广泛应用前景，如柔性电子显示器、有机发光二极管OLED、印刷RFID、薄膜太阳能电池板、电子报纸、电子皮肤(Skin Patches)/人工肌肉等。

柔性电子除整合电子电路、电子组件、材料、平面显示、纳米技术等领域技术外，同时横跨半导体、封测、材料、化工、印刷电路板、显示面板等产业，可协助传统产业，如塑料、印刷、化工、金属材料等产业的转型，提升产业附加值，因此柔性电子技术的发展必将为产业结构和人类生活带来革命性的变化。

柔性电子技术是一场全新的电子技术革命，引起全世界的广泛关注并得到了迅速发展。

美国《科学》杂志将有机电子技术进展列为2000年世界十大科技成果之一，与人类基因组草图、科隆技术等重大发现并列。

柔性电子器件制备与封装技术随着科技的不断发展，柔性电子器件作为一种新兴的技术越来越受到重视。

相比于传统的硬性电子器件，柔性电子器件具有更轻薄灵活的特点，能够适应各种曲面并且具备弯曲性能。

因此，柔性电子器件广泛应用于可穿戴设备、可折叠屏幕、传感器等领域。

柔性电子器件的制备过程主要包括材料选择、工艺设计、功能封装等步骤。

首先，材料的选择对于柔性电子器件的性能起着至关重要的作用。

目前，常用的柔性电子材料主要有有机高分子材料和无机纳米材料两大类。

有机高分子材料具有较好的柔韧性和可塑性，能够承受一定的变形而不破裂，因此被广泛应用于柔性电子器件的制备中。

而无机纳米材料由于其良好的导电和导热性能，被广泛应用于柔性电子器件的导电层或导热层。

在柔性电子器件制备过程中，工艺设计起着至关重要的作用。

由于柔性电子器件具有较高的柔韧性和可塑性，因此需要将其制备在柔性基底上。

在制备过程中，需要考虑柔性基底的选择、工艺参数的优化以及制备设备的改进等方面。

选择合适的柔性基底材料能够提高器件的可靠性和稳定性。

而通过对工艺参数的优化，可以进一步提高器件的性能和制备效率。

此外，制备设备的改进也是提高柔性电子器件制备质量的重要手段。

除了制备过程外，柔性电子器件的封装技术也是制备过程中不可忽视的环节。

封装技术的主要目的是对制备好的器件进行保护，防止其受到损坏或腐蚀。

同时，封装技术还要保证器件的稳定性和使用寿命。

目前，常用的柔性电子器件封装技术主要有有机材料封装、热塑性封装和无机材料封装等。

有机材料封装主要是采用高分子材料封装器件，具有较好的柔韧性和可塑性。

热塑性封装则是采用热塑性树脂材料对器件进行封装，具有较好的耐高温性能和机械强度。

而无机材料封装则是采用无机材料进行封装，具有较好的抗氧化性能和硬度。

总之，柔性电子器件制备与封装技术是该领域中的两个关键环节。

通过选择合适的材料和优化工艺参数，可以提高柔性电子器件的性能和制备效率。

而通过合理的封装技术，能够保护器件并提高器件的稳定性和使用寿命。

柔性电子材料与器件的研究与应用一、柔性电子材料与器件简介柔性电子材料与器件是一种新型的电子技术，是硬电子器件的延伸和发展。

与传统的硬电子器件不同，柔性电子器件具有柔性、轻薄、可弯曲、可拉伸、可折叠等特点，具有广阔的应用前景。

柔性电子材料主要包括有机电子材料、纳米材料、柔性基板材料等。

柔性电子器件主要包括有机柔性显示屏、柔性电池、柔性传感器等。

二、柔性电子材料的研究1.有机电子材料的研究有机电子材料是柔性电子材料中的重要一类。

它们是以有机分子为基础的电子材料，具有高度可塑性和可溶性，可制备成柔性、透明、薄膜状的结构。

有机发光二极管、有机薄膜晶体管等是有机电子材料的代表。

有机电子材料具有低成本、简单加工、可大面积制备等优势，目前已广泛应用于有机发光二极管显示器、柔性电子书等。

2.纳米材料的研究纳米材料是直径在纳米级别的材料，具有胶体阻抗小、界面反应活性强等特点，有着很大的表面积，能量、电荷和质量等特性与体积相关。

纳米材料的研究涉及纳米合成、纳米制备和纳米表征等多方面内容。

目前，纳米材料已经应用到生物传感器、光电转换器件等领域中。

3.柔性基板材料的研究柔性基板材料是柔性电子器件中的关键材料，特点是柔性、高机械强度和导电性等。

目前常用的柔性基板材料包括聚酰亚胺膜、聚乙烯膜以及聚对苯二甲酸乙二醇酯等。

经过改性处理，这些材料能够适应各种复杂的形状和弯曲性。

三、柔性电子器件的应用1. 有机柔性显示屏的应用有机柔性显示屏是柔性电子器件中应用最广泛的一类，主要应用于可穿戴设备、智能手机、可折叠电脑等领域。

有机柔性显示屏具有色彩鲜艳、分辨率高、超薄轻便、柔性弯曲性好等优势。

目前，有机柔性显示屏的主要问题是制造成本较高、大面积制备难度大等。

2. 柔性电池的应用柔性电池是一种新型电池，具有高能量密度、高功率密度和高可靠性等优势。

由于其轻薄柔性的特点，柔性电池得以应用于智能手表、智能眼镜、医疗器械等领域，为这些设备提供了稳定的电源支持。

柔性电子学在可卷曲电子产品中的突破在当今科技飞速发展的时代，电子产品的形态和功能不断推陈出新。

其中，柔性电子学的崛起为可卷曲电子产品带来了令人瞩目的突破，正在重塑我们与电子设备的交互方式以及对未来科技的想象。

曾经，我们手中的电子产品大多是坚硬、方正的，其形态和尺寸相对固定。

但随着柔性电子学的发展，这种局面被彻底打破。

柔性电子学是一门将有机、无机材料电子器件制作在柔性、可延性塑料或薄金属基板上的新兴电子技术。

这一技术使得电子器件具备了柔韧性和可弯曲性，为可卷曲电子产品的诞生奠定了基础。

可卷曲电子产品最显著的特点就是其形态的灵活性。

想象一下，一块屏幕不再是平板一块，而是可以像纸一样轻松卷曲收纳。

这为我们的携带和使用带来了极大的便利。

比如，可卷曲的手机可以轻松地放在口袋里，需要使用时展开就能拥有大屏幕的体验；可卷曲的平板电脑可以卷起来放在背包的角落，不占用过多空间。

这种灵活性不仅改变了产品的外观，更重要的是改变了我们使用电子产品的习惯和场景。

在实现可卷曲电子产品的过程中，材料科学的突破起到了关键作用。

传统的电子材料，如硅，是坚硬且易碎的，无法满足柔性和可卷曲的需求。

而如今，研究人员开发出了一系列新型的柔性材料，如有机半导体、石墨烯、纳米材料等。

这些材料具有良好的柔韧性、导电性和稳定性，能够在弯曲、拉伸甚至折叠的情况下保持其电子性能。

以有机半导体为例，它可以通过溶液加工的方法制备在柔性基板上，成本相对较低，而且可以大面积生产。

石墨烯则具有极高的导电性和柔韧性，被视为未来柔性电子器件的理想材料之一。

除了材料，制造工艺的创新也是不可或缺的。

传统的光刻等制造工艺在处理柔性基板时存在诸多限制。

为了解决这一问题，新的制造技术应运而生，如喷墨打印、卷对卷印刷等。

喷墨打印技术可以将功能性材料精确地沉积在柔性基板上，形成电路和器件。

卷对卷印刷则能够实现大规模、连续化的生产，大大提高了生产效率和降低了成本。

这些制造工艺的进步使得柔性电子器件的生产变得更加高效和可行。

电子业柔性显示屏技术现代科技的快速发展极大地推动了电子产品行业的发展。

随着人们对高度便携的电子设备的需求不断增加，对显示屏的要求也越来越高。

而在这个背景下，柔性显示屏技术应运而生，并逐渐成为电子业的热门领域。

本文将对柔性显示屏技术进行介绍，探讨其应用与前景。

一、柔性显示屏技术简介柔性显示屏技术是指利用材料和工艺的革新，使显示屏具有高度柔性和可弯曲性的能力。

相较于传统显示屏，柔性显示屏不仅具备更高的抗震性和抗摔性能，而且能够实现大范围的自由弯曲。

这使得柔性显示屏能够应用于更多领域，例如可穿戴设备、曲面屏电视、可折叠手机等。

二、柔性显示屏的关键技术柔性显示屏的实现需要多种关键技术的支持。

1. 柔性基板技术柔性基板是柔性显示屏的关键支撑结构。

它需要具备高度的耐温性、耐热性和柔性，同时具备良好的导电性和光学性能。

常见的柔性基板材料有聚酰亚胺（PI）、聚酯薄膜等。

2. 柔性显示材料技术柔性显示屏材料的选择至关重要。

传统的玻璃基板已经无法满足柔性显示屏的需求，因此需要开发新的柔性材料，如柔性有机LED材料、柔性有机薄膜晶体管（OTFT）等。

3. 柔性封装技术封装是保护显示屏的重要环节。

柔性显示屏需要采用与之相匹配的柔性封装技术，以确保屏幕的柔韧性和稳定性。

目前，研究者们正在开发柔性屏幕专用的高效封装技术，如柔性胶封装、薄膜封装等。

三、柔性显示屏的应用前景柔性显示屏技术为电子产品的创新提供了广阔的空间。

1. 可穿戴设备柔性显示屏的高度柔性和可弯曲性使得它成为可穿戴设备的理想选择。

它可以应用于智能手表、智能眼镜、智能健康监测设备等，为用户提供更加方便和个性化的使用体验。

2. 曲面屏幕柔性显示屏能够实现大范围的自由弯曲，因此可以应用于曲面屏幕。

曲面屏幕在电视、手机等领域有着广泛的应用前景，为用户呈现出更加沉浸式和舒适的观影和阅读体验。

3. 可折叠设备柔性显示屏技术将手机的发展推向了一个全新的阶段。

可折叠手机的问世，使得用户可以在需要的时候将手机展开使用，而在不需要的时候可以将其折叠成小巧的尺寸，方便携带。
