实验三外部中断实验报告班级：学号：姓名：教师：一、实验目的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管D1~D8。

每当发生外部中断时,发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3口是8位准双向口，具有双重功能：第一功能和P1口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3.0 RXD 串行输入口P3.1 TXD 串行输出口P3.2 INT0 外部中断0请求输入线P3.3 INT1 外部中断1请求输入线P3.4 T0定时器/计数器T0外部计数器脉冲输入线P3.5 T1定时器/计数器T1外部计数器脉冲输入线P3.6 WR外部数据存贮器写脉冲输出线P3.7 RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断0 03H定时器/计数器T1溢出中断0BH外部中断1 13H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EA ES ET1 EX1 ET0 EX0（1）外部中断源允许中断（中断0：EX0=1；中断1：EX1=1）。

（2）CPU开中断（EA=1）。

（3）外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCON：TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0IT0是选择文字则外部中断0请求（INT0）边沿触发方式或电平触发方式的控制位。

前一方式IT0=1，后一方式IT0=0。

IT1是选择外部中断1请求（INT1）为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1，后一方式IT1=0。

当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

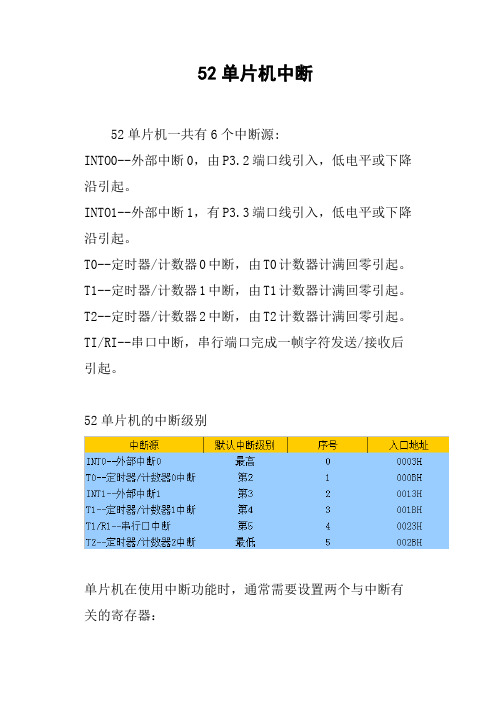

52单片机中断52单片机一共有6个中断源:INTO0--外部中断0，由P3.2端口线引入，低电平或下降沿引起。

INTO1--外部中断1，有P3.3端口线引入，低电平或下降沿引起。

T0--定时器/计数器0中断，由T0计数器计满回零引起。

T1--定时器/计数器1中断，由T1计数器计满回零引起。

T2--定时器/计数器2中断，由T2计数器计满回零引起。

TI/RI--串口中断，串行端口完成一帧字符发送/接收后引起。

52单片机的中断级别单片机在使用中断功能时，通常需要设置两个与中断有关的寄存器：①中断允许寄存器IE②中断优先级寄存器IP一，中断允许寄存器 IE功能：EA-- 全局中断允许位EA=1 打开全局中断控制，在此条件下，有各个中断控制位确定相应中断的打开或关闭EA=0 关闭全部中断ET2 定时器/计数器2中断允许位ET2=1 打开T2中断ET2=0 关闭T2中断ES 串行中断允许位ET1 定时器1中断允许位EX1 外部中断1允许位ET0 定时器/计数器0中断允许位EX0 外部中断允许位二，中断优先级寄存器IPPS 串行优先级控制位PS=1 串行口中断定义为高优先级中断PS=0 串行口中断定义为低优先级中断PT1 定时器/计数器1优先级控制位PX1 外部中断1中断优先级控制位PT0 定时器/计数器0优先级控制位PX0 外部中断0中断优先级控制位注意：定时器系统是单片机内部一个独立的硬件部分，它与CPU和晶振通过内部某些控制线连接并相互作用，CPU一旦设置开始启动定时功能后，定时器便在晶振的作用下自动开始计时，当定时器计数计满后，会产生中断，即通知CPU该如处理。

单片机在使用定时器/计数器功能时，通常需要设置两个与定时器有关的寄存器：①工作方式寄存器TMOD②控制计数器TCON一，工作方式寄存器TMODGATE 门控位GATE=0 定时器/计数器启动与停止仅受TCON寄存器中TRX(X=0，1)来控制GATE=1 定时器/计数器启动与停止由TCON寄存器中TRX(X=0，1)和外部中断引脚（INT0或INT1）上的电平状态来共同控制C/T 定时器模式和计数器模式选择位（1为计数器模式，0为定时器模式）M1M0 工作方式选择位每个定时器有4个工作方式，他们由M1M0设定二，定时器/计数器控制寄存器TCONIF1 定时器1溢出标志位TR1 定时器1运行控制位由软件清零关闭定时器1，当GATE=1，且INT1为高电平时，TR1置1启动定时器1；当GATE=0时，TR1置1启动定时器1IE1 外部中断1请求标志当IT0=1时为电平触发方式，每个机器周期的S5P2采样INT1引脚，若INT1脚为低电平。

单片机外部中断实验报告实验三外部中断实验报告班级：学号：姓名：教师：一、实验LI的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3 口是8位准双向口，具有双重功能：第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3. 0RXD串行输入口P3. 1TXD串行输出口P3. 2INTO外部中断0请求输入线P3. 3INT1外部中断1请求输入线P3.4TO定时器/计数器TO外部计数器脉冲输入线P3. 5T1定时器/计数器T1外部计数器脉冲输入线P3. 6WR外部数据存贮器写脉冲输出线P3. 7RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断003H定时器/计数器T1溢出中断OBH外部中断113H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EAESET1EX1ET0EX0(1)外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o(2)CPU 开中断(EA二1)。

(3)外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCOX：TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。

前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1,后一方式ITl=0o当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019. 4.30 实验成绩：实验四外部中断实验（一）实验目的1.掌握单片机外部中断原理；2.掌握数码管动态显示原理。

（二）设计要求1.使用外部中断0和外部中断1；2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。

（三）实验原理1.中断：计算机执行主程序过程中，由于临时重要事件，需要暂停当前程序的运行，转到中断服务程序去处理临时事件，处理完后又返回原程序的断点处继续运行。

图1STC15单片机的中断系统包含21个中断源,2个中断优先级,二级中断服务嵌套,中断允许寄存器IE、IE2和INT_CLKO控制中断允许。

中断优先级寄存器IP、IP2管理中断优先级。

同优先级中断同时提出中断请求时，由内部的查询逻辑确定响应次序。

中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下：1)外部中断0（INT0）：中断信号由P3.2引脚输入。

通过IT0来设置中断请求的触发方式。

当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0.一旦输入信号有效，则置位IE0标志，向CPU申请终端。

2)外部中断1（INT1）：中断信号由P3.3引脚输入。

通过IT1来设置中断请求的触发方式。

当IT1为“1”时，外部中断0为下降沿触发；当IT1为“0”时，无论是上升沿还是下降沿，都会引发外部中断0.一旦输入信号有效，则置位IE0标志，向CPU申请终端。

2.LED数码管是显示数字和字母的常见显示器件，由8个发光二极管构成，结构如图2：图2段码：a、b、c、d、e、f、g、dp段的二进制代码（a为最低位），控制显示字型。

位选：公共端com，控制数码管是否显示。

3.数码管动态显示原理：任何时刻只有一个数码管处于显示状态，单片机采用“扫描”方式控制各个数码管轮流显示，通常将所有数码管段码线的相应段并联在一起，由一个8位I/O 端口控制。

单片机判断题1`当EA脚接高电平时，对ROM的读操作只访问片外程序存储器。

错2`80C51单片机包含4K的ROM，256字节的RAM，6个中断源。

错3`单片机内部RAM和外部RAM是统一编址的，它们的访问指令相同。

错4`MCS-51的程序存储器用于存放运算中间结果。

错5`单片机系统扩展时使用的锁存器，是用于锁存高8位地址。

错6`cpu的时钟周期为振荡器频率的倒数。

对7`外部中断0中断的入口地址是0004h。

错8`当EA脚接高电平时,对ROM的读操作只访问片外程序存储器。

错9`8155是一种8位单片机。

错10`低优先级不能中断高优先级，高优先级不能中断优先级。

错11`mcs-51的产品8051与8031的区别是：8031片内无rom。

对12`单片机的复位有上电自动复位和按钮手动复位两种，当单片机运行出错或进入死循环时，可按复位键重新启动。

对14`每个特殊功能寄存器都既有字节地址,又有位地址。

错我国的市电是220V，因此单片机直接使用220v交流电更方便。

错在计算机中，人们更多使用十进制数，因为十进制符合人的一般思维。

错（）必须有中断源发出中断请求，并且CPU开中断，CPU才可能响应中断。

对单片机体积很小，所以只能用在小型仪器中，大型仪器不能使用。

错数码管动态显示能够同时显示多位数码管，但实际上仍然一次只点亮一位数码管。

对利用Proteus软件可以实现虚拟仿真，大大提高开发效率。

对()MCS-51的定时器/计数器对外部脉冲进行计数时，要求输入的计数脉冲的高电平或低电平的持续时间不小于1个机器周期。

错单片机P3口每个引脚都具备第二功能，有时候会引起混乱。

错()mcs-51单片机的特殊功能寄存器集中布置在片内数据存储器的一个区域中。

对因为片外数据存储区容量比较大，所以程序可以存放到该处。

错在AT89S51中，中断请求的撤销是可以自动实现的。

错()特殊功能寄存器SP内装的是栈顶首地址单元的内容。

错INTEL8051的PSW中CY为进位标志，OV为溢出标志，P为奇偶标志。

stc8系列单片机前5个中断源的中断子函数框架中断是单片机中一种重要的事件处理机制，能够在系统发生某个指定的事件时，立即打断当前的程序执行，转而执行中断服务程序。

STC8系列单片机提供了多种中断源，本文将介绍其中前5个中断源的中断子函数框架。

一、外部中断0外部中断0是通过INT0引脚触发的中断源。

当INT0引脚的电平发生变化时，可触发外部中断0。

以下是外部中断0的中断子函数框架：```Cvoid INT0_ISR() interrupt 0{// 中断服务程序的代码// ...}```二、外部中断1外部中断1是通过INT1引脚触发的中断源。

当INT1引脚的电平发生变化时，可触发外部中断1。

以下是外部中断1的中断子函数框架：```Cvoid INT1_ISR() interrupt 2{// 中断服务程序的代码// ...}```三、定时器0中断定时器0中断是使用定时器0作为中断源。

定时器0可以设定一个计时周期，当计时器溢出时，会触发定时器0中断。

以下是定时器0中断的中断子函数框架：```Cvoid TIMER0_ISR() interrupt 1{// 中断服务程序的代码// ...}```四、定时器1中断定时器1中断是使用定时器1作为中断源。

定时器1可以设定一个计时周期，当计时器溢出时，会触发定时器1中断。

以下是定时器1中断的中断子函数框架：```Cvoid TIMER1_ISR() interrupt 3{// 中断服务程序的代码// ...}```五、串口中断串口中断是通过串口通信接收和发送数据时触发的中断源。

当接收到数据或发送完成时，可触发串口中断。

以下是串口中断的中断子函数框架：```Cvoid UART_ISR() interrupt 4{// 判断中断类型if (RI){// 接收中断// 中断服务程序的代码// ...}else if (TI){// 发送中断// 中断服务程序的代码// ...}}```总结：以上是STC8系列单片机前5个中断源的中断子函数框架。

实验二外部中断实验一、实验目的1．掌握外部中断技术的基本使用方法2．掌握中断处理程序的编写方法二、实验原理1．外部中断的初始化设置的三项内容：中断总允许即EA=1，外部中断允许即EXi=1（i=0或1），中断方式设置。

中断方式设置一般有两种方式：电平方式和脉冲方式.2．中断服务的关键：(1)保护进入中断时的状态。

堆栈有保护断点和保护现场的功能使用PUSH，在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。

注：中断程序自动保护PC，对其做入栈操作(2)用POP指令恢复中断时的现场。

(先进后出)3．中断控制原理：中断控制是提供给用户使用的中断控制手段。

实际上就是控制一些寄存器，51系列用于此目的的控制寄存器有四个：TCON 、IE 、SCON 及IP。

TCON格式SCON格式三、实验内容参考实验程序（主程序为P1口输出跑马灯程序），编写中断子程序使得发生外部中断0，且为下降沿触发时，LED灯全亮。

中断结束后LED继续接上次状态进行跑马灯闪烁。

注：注意保护现场。

且编译器不支持工作组寄存器名（R0-R7）入栈，需要对栈地址操作。

例：PUSH 06H ；把R6入栈等同 PHSHU R6四、实验步骤1．使用单片机最小应用系统1模块，P1接发光二极管，INTO接单次脉冲输出端。

2．用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。

3．打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加**.ASM源程序，进行编译，直到编译无误。

4．打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序。

五、参考程序ORG 0000HLJMP STARTORG 0030HSTART: MOV A, #0FEHOUTPUT: MOV P1,ARL AACALL DELAYLJMP OUTPUTDELAY: MOV R6,#0MOV R7,#0MOV R5#5DELAYLOOP: ；延时程序DJNZ R6,DELAYLOOPDJNZ R7,DELAYLOOPDJNZ R5,DELAYLOOP RETEND。
