AVR单片机外部中断0、1、2 详解

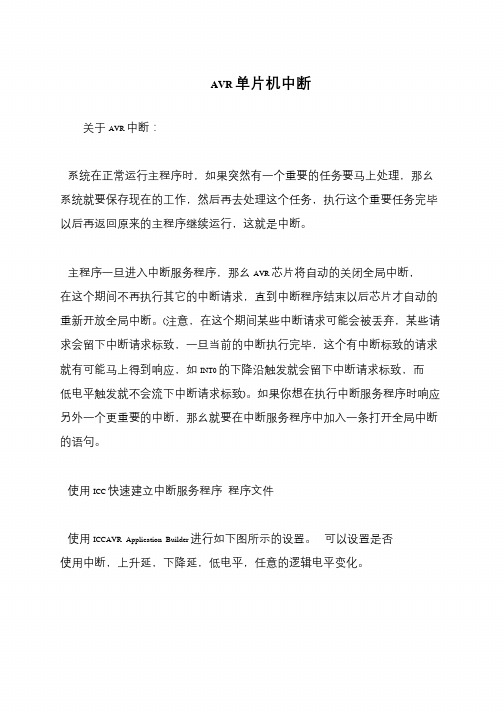

中断基本包含：
1.中断源
2.中断向量（中断入口地址）
3.中断优先级
4.中断函数
除此之外，在单片机中，中断的执行或者中断的触发必
须符合以下的规则：中断触发|执行= 全局中断使能位AND 中断源使能位AND 中断源标志位
单片机内部中断的触发必须完成，全局中断使能，中断
源使能，中断源标志位置一等条件。除此之外，如果是
外部中断0，1，2（INT0，1，2），必须设置引脚触发的规则。最后呢，就是需要在程序里建立处理中断的中断
函数。
在编程的时候的步骤大致如下：（无视INT2）
1. 初始化PD2,PD3 为输入状态。DDRD|=BIT(2)|BIT(3);
2. 设置INT0，1 引脚触发的规则，实验中为低电平触发。MCUCR=0xF0;
3. 设置INT0，1 中断源使能位为逻辑1。
GICR|BIT(7)|BIT(6);
4. 清除INT0，1 的中断标志位（软件写入，逻辑1 为清
除）。GIFR|=BIT(7);BIT(6);
5. 全局中断允许位使能。SREG|=BIT(7);
6. 编辑中断处理函数。
/*ATmega16提供3个外部中断，分别由INT0、INT1和INT2引脚触发。
需要注意的是，如果将ATmega16设置为允许外部中断，则即使把INT0、INT1和INT2引脚
设置为输出方式，外部中断仍然会被触发。外部中断可选择采用上升沿触发、下降沿触发和
低电平触发(INT2中断只能采用沿触发方式。
*/
#include;
#include;
#include "smg.h"
/*1.状态寄存器SREG
bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0
I T H S V N Z C
I：全局中断使能位。
在I置位后，单独的中断使能由不同的中断寄存器控制。若I为0，则禁止中断。
MCU 控制寄存器－ MCUCR MCU 控制寄存器包含中断
触发控制位与通用 MCU 功能
Bit 7 6 5 4 3 2 1 0
SM2 SE SM1 SM0 ISC11 ISC10 ISC01 ISC00
外部中断 1 由引脚 INT1 激发，如果 SREG 寄存器的 I 标志位和相应的中断屏蔽位置位的话。在检测边沿前MCU 首先采样 INT1 引脚上的电平。如果选择了边沿触发方式或电平变化触发方式，那么持续时间大于一个时钟周期的脉冲将触发中断，过短的脉冲则不能保证触发中断。如果选择低电平触发方式，那么低电平必须保持到当前指令执行完成。
SE：MCU休眠使能位
SM1～SM0：MCU休眠模式选择
SM2 SM1 SM0 休眠模式
0 0 0 空闲
0 0 1 ADC 噪声抑制模式
0 1 0 掉电模式
0 1 1 省电模式
1 0 0 保留
1 0 1 保留
1 1 0 Standby(1) 模式
1 1 1 扩展Standby(1) 模式
ISC11 ISC10 说明
0 0 INT1 为低电平时产生中断请求
0 1 INT1 引脚上任意的逻辑电平变化都将引发中断
1 0 INT1 的下降沿产生异步中断请求
1 1 INT1 的上升沿产生异步中断请求
外部中断 0 由引脚 INT0 激发，如果 SREG 寄存器的 I 标志位和相应的中断屏蔽位置位的话。在检测边沿前MCU 首先采样 INT0 引脚上的电平。如果选择了边沿触发方式或电平变化触发方式，那么持续时间大于一个时钟周期的脉冲将触发中断，过短的脉冲则不能保证触发中断。如果选择低电平触发方式，那么低电平必须保持到当前指令执行完成
ISC01 ISC00 说明
0 0 INT0 为低电平时产生中断请求
0 1 INT0 引脚上任意的逻辑电平变化都将引发中断
1 0 INT0 的下降沿产生异步中断请求
1 1 INT0 的上升沿产生异步中断请求*/
/*MCU 控制与状态寄存器－MCUCSR-
Bit 7 6 5 4 3 2 1 0
JTD ISC2 – JTRF WDRF BORF EXTRF PORF * Bit 6 – ISC2: 中断 2 触发方式控制
异步外中断 2 由外部引脚 INT2 激活，如果 SREG 寄存器的 I 标志和 GICR 寄存器相应的
中断屏蔽位置位的话。若 ISC2 写 0 ， INT2 的下降沿激活中断。若 ISC2 写 1 ， INT2 的上
升沿激活中断。 INT2 的边沿触发方式是异步的。只要 INT2 引脚上产生宽度大于50ns
(1s=1000ms，1 ms=1000μs，1μs=1000ns ) 所示数据的脉冲就会引发中断。若选择了低电平中断，低电平必须保持到当前指令完成，
然后才会产生中断。而且只要将引脚拉低，就会引发中断请求。改变 ISC2 时有可能发生
中断。因此建议首先在寄存器 GICR 里清除相应的中断使能位 INT2 ，然后再改变ISC2。
最后，不要忘记在重新使能中断之前通过对 GIFR 寄存器的相应中断标志位 INTF2 写 '1’
使其清零。*/
/*通用中断控制寄存器－ GICR
Bit 7 6 5 4 3 2 1 0
INT1 INT0 INT2 – – – IVSEL IVCE
* Bit 7 – INT1: 使能外部中断请求 1 当 INT1 为 '1’ ，而且状态寄存器SREG 的
I 标志置位，相应的外部引脚中断就使能了。
MCU通用控制寄存器– MCUCR的中断敏感电平控制1位 1/0 (ISC11与ISC10)决定中断是
由上升沿、下降沿，还是 INT1 电平触发的。只要使能，即使 INT1 引脚被配置为输出，
只要引脚电平发生了相应的变化，中断可将产生。 * Bit 6 – INT0: 使能外部中断请求 0 当 INT0 为 '1’ ，而且状态寄存器SREG 的I 标志置位，相应的外部引脚中断就使能了。
MCU通用控制寄存器– MCUCR的中断敏感电平控制0位 1/0 (ISC01与ISC00)决定中断是
由上升沿、下降沿，还是 INT0 电平触发的。只要使能，即使 INT0 引脚被配置为输出，
只要引脚电平发生了相应的变化，中断可将产生。 * Bit 5 – INT2: 使能外部中断请求 2 当 INT2 为 '1’ ，而且状态寄存器SREG 的I 标志置位，相应的外部引脚中断就使能了。
MCU通用控制寄存器– MCUCR 的中断敏感电平控制2位 1/0 (ISC2与ISC2)决定中断是由
上升沿、下降沿，还是 INT2 电平触发的。只要使能，即使 INT2 引脚被配置为输出，只
要引脚电平发生了相应的变化，中断可将产生*/
/*通用中断标志寄存器－ GIFR
Bit 7 6 5 4 3 2 1 0
INTF1 INTF0 INTF2 – – – – –
* Bit 7 – INTF1: 外部中断标志 1
INT1引脚电平发生跳变时触发中断请求，并置位相应的中断标志INTF1。如果SREG 的位
I以及GICR寄存器相应的中断使能位INT1为
”1” ，MCU即跳转到相应的中断向量。进入中
断服务程序之后该标志自动清零。此外，标志位也可以通过写入 ”0” 来清零。
* Bit 6 – INTF0: 外部中断标志 0
INT0引脚电平发生跳变时触发中断请求，并置位相应的中断标志INTF0。如果SREG 的位
I以及GICR寄存器相应的中断使能位INT0为
”1” ，MCU即跳转到相应的中断向量。进入中
断服务程序之后该标志自动清零。此外，标志位也可以通过写入 ”0” 来清零。
* Bit 5 – INTF2: 外部中断标志 2
INT2引脚电平发生跳变时触发中断请求，并置位相
应的中断标志INTF2。如果SREG 的位
I以及GICR寄存器相应的中断使能位INT2为
”1” ，MCU即跳转到相应的中断向量。进入中
断服务程序之后该标志自动清零。此外，标志位也可以通过写入 ”0” 来清零。注意，当
INT2中断禁用进入某些休眠模式时，该引脚的输入缓冲将禁用。这会导致INTF2标志设置
信号的逻辑变化*/

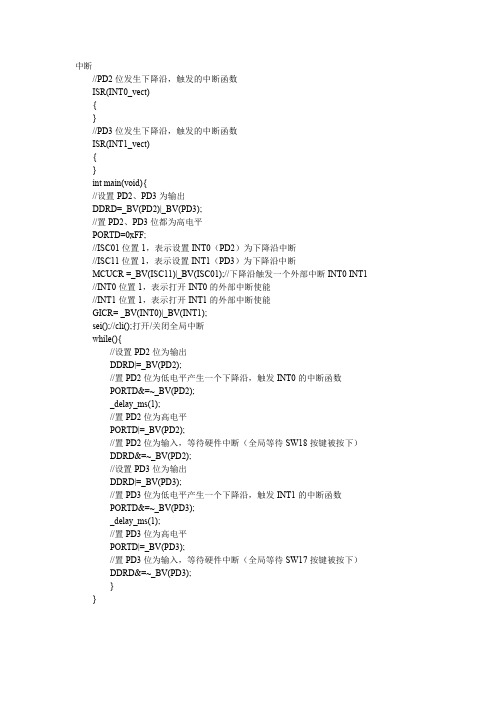

//外部中断0向量端口
#pragma interrupt_handler INTER_0:iv_INT0
//外部中断1向量端口
#pragma interrupt_handler INTER_1:iv_INT1
//外部中断2向量端口
#pragma interrupt_handler INTER_2:iv_INT2
void INTER_init_0(unsigned char a)//a取值0-3 {
switch(a)
{
case
0:MCUCR&=~(1< NT0 为低电平时产生中断请求 case 1:MCUCR&=~(1< INT0 引脚上任意的逻辑电平变化都将引发中断 case 2:MCUCR|=1< case 3:MCUCR|=1< default : MCUCR|=1< } } void INTER_init_1(unsigned char a)//a取值0-3 { switch(a) { case 0:MCUCR&=~(1< case 1:MCUCR&=~(1< INT1 引脚上任意的逻辑电平变化都将引发中断 case 2:MCUCR|=1< case 3:MCUCR|=(1< default : MCUCR|=1< } } void INTER_init_2(unsigned char a) { if(a) MCUCSR|=(1< else MCUCSR&=~(1< } void INTER_0(void) { show(2,1); //add your code here! } void INTER_1(void) { show(1,0); //add your code here! } void INTER_2(void) { // show(3,2); //add your code here! } void InterruptInit(void) { PORTD |= (1 << PD2)|(1 << PD3); //INT0、INT1端口输出高电平 DDRD &= ~(1 << PD2)&~(1 << PD3); //方向：输入PORTB = (1 << PB3); //INT2端口输出高电平 DDRB &= ~(1 << PB3); //方向：输入 GICR |= (1 << INT0)|(1 << INT1)|(1< GIFR&=~(1< 中断标志 SREG|=0x80;//使能全局中断 } ///////////////////////////////////////////////// ////////////////// #include "smg.h" #pragma data:code //共阳数码管断码表 const table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8, 0x80, 0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xb6,0xff}; //**********1ms基准延时程序 ********************************** void delay(uint ms) { uint i,j; for(i=0;i { for(j=0;j<1141;j++); } } //***********系统初始化************************* void SmgInit(void) { DDRA|=BIT(PA2);//设置PA2为输出 DDRB=0XFF;//设置PB口为输出 PORTA|=BIT(PA2);//PA2=1,使能控制LED的74HC573 PORTB|=0XFF;//PB口输出1111 1111，使得所有的LED 熄灭 PORTA&=~BIT(PA2);//PA2=0,禁止控制LED的573，使控制LED的数据锁存 DDRA|=BIT(PA3);//设置PA3(smgd_lk)为输出 DDRA|=BIT(PA4);//设置PA4(SMGB_LK)为输出 DDRA|=BIT(PA6);//设置蜂鸣器控制口为输出 PORTA&=~BIT(PA6);//关闭蜂鸣器 } //***********数码管动态扫描程序 ************************* void show(uchar data,uchar bit) { PORTA|=BIT(3);//PA3=1,使能控制数码管数据的 74HC573 PORTB=table[data];//送数码管断码数据 PORTA&=~BIT(3);//关闭控制数码管数据的573,使得数码管数据锁存 PORTB=0X00;//PB口输出0000 0000 PORTA|=BIT(4);//PA4=1,使能控制数码管数据口的573 PORTB|=BIT(bit);//数码管位选 PORTA&=~BIT(4);//数码管位选锁存 delay(1);//稍微延时 } ///////////////////////////////////////////////// ////////////////////////////// #include "smg.h" #include "interrupt.h" void main(void) { // unsigned char i; SmgInit(); InterruptInit(); INTER_init_0(2); INTER_init_1(2); INTER_init_2(0); while(1) { ; } } —————————————————————————— 第十三课ATMEAG16L的外部中断编程实践 本教程节选自周兴华老师《手把手教你学AVR单片机C程序设计》教程，如需转载，请注明出处！读者可通过当当网、淘宝网等网站购买本教程，如需购买配书 实验器材，可登陆周兴华单片机培训中心网购部自助购买！ Atmega16L具有多达20个中断源，这里我们进行外部中断的实验，其它的等到介绍到相关内容时可进行适当的实验。 1.外部中断0 外部中断0由引脚INT0（PIND2）触发。如果INT0引脚按照MCUCR寄存器中的ISC01、ISC00设置的方式发生跳变，则不管是否lNT0中断使能，INT0中断标志位INTF0都将置位。如果SREG 寄存 器的全局中断位I和通用中断控制寄存器GICR中的INT0中断使能位INT0置位，则单片机培训开始 执行中断程序。在进入中断服务程序时，INTF0被硬件清零。必须指出，不管INT0（PIND2）引脚 方向位设置如何，只要INT0引脚发生规定的跳变，都会触发中断。中断标志位INTF0只在满足发生 中断的条件时置位，一旦条件变化，INTF0被硬件清零。向INTF0位写“1”也会对其清零。 2.外部中断1 外部中断0由引脚INT1（PIND3）触发。如果INT1引脚按照MCUCR寄存器中的ISC11、ISC10设置的方式发生跳变，则不管是否lNT1中断使能，INT1中断标志位INTF1都将置位。如果SREG 寄存 器的全局中断位I和通用中断控制寄存器GICR中的INT1中断使能位INT1置位，则开始执行中断程 序。在进入中断服务程序时，INTF1被硬件清零。必须指出，不管INT1（PIND3）引脚方向位设置 如何，只要INT1引脚发生规定的跳变，FPGA培训都会触发中断。中断标志位INTF1只在满足发生 中断的条件时置位，一旦条件变化，INTF1被硬件清零。向INTF1位写“1”也会对其清零。 3.外部中断2 外部中断2由引脚INT2（PINB2）触发。如果INT2引脚按照MCUCR寄存器中的ISC2设置的方式发生跳变，则不管是否lNT2中断使能，INT2中断标志位INTF2都将置位。如果SREG 寄存器的全局 中断位I和通用中断控制寄存器GICR中的INT2中断使能位INT2置位，则开始执行中断程序。在进 入中断服务程序时，INTF2被硬件清零。必须指出，不管INT2（PINB2）引脚方向位设置如何，只 要INT2引脚发生规定的跳变，都会触发中断。中断标志位INTF2只在满足发生中断的条件时置位， 一旦条件变化，INTF2被硬件清零。向INTF1位写“1”也会对其清零。 8.2.1 INT1中断实验 单片机中断程序大全公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI- //实例42：用定时器T0查询方式P2口8位控制L E D闪烁#include #include 大学实验报告 学生：学号：专业班级： 实验类型：?验证?综合■设计?创新实验日期：2018.05.29 实验成绩： 实验四外中断实验 （一）实验目的 1.掌握单片机外部中断原理； 2.掌握数码管动态显示原理。 （二）设计要求 1.使用外部中断0和外部中断1； 2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。 （三）实验原理 1.中断 所谓中断是指程序执行过程中，允许外部或部时间通过硬件打断程序的执行，使其转向为处理外部或部事件的中断服务程序中去，完成中断服务程序后，CPU返回继续执行被打断的程序。如下图所示，一个完整的中断过程包括四个步骤：中断请求、中断响应、中断服务与中断返回。 当中断请求源发出中断请求时，如果中断请求被允许的话，单片机暂时中止当前正在执行的主程序，转到中断处理程序处理中断服务请求。中断服务请求处理完后，再回到原来被中止的程序之处（断电），继续执行被中断的主程序。 如果单片机没有终端系统，单片机的大量时间可能会浪费在是否有服务请求发生的查询操作上，即不论是否有服务请求发生，都必须去查询。因此，采用中断技术大大地提高了单片机的工作效率和实时性。 2.IAP15W4K58S4单片机的中断请求 IAP15W4K58S4单片机的中断系统有21个中断请求源，2个优先级，可实现二级中断服务嵌套。由IE、IE2、INT_CLKO等特殊功能寄存器控制CPU是否相应中断请求；由中断优先级高存器IP、IP2安排各中断源的优先级；同优先级2个以中断同时提出中断请求时，由部的查询逻辑确定其响应次序。 中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下： (1)外部中断0(INT0)：中断请求信号由P3.2引脚输入。通过IT0来设置中断请求的触发方式。当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0。一旦输入信号有效，则置位IE0标志，向CPU申请中断。 (2)外部中断1(INT1)：中断请求信号由P3.3引脚输入。通过IT1来设置中断请求的触发方式。当IT1为“1”时，外部中断1为下降沿触发；当IT1为“0”时，无论是上升沿还是下降沿，都会引发外部中断1。一旦输入信号有效，则置位E1标志，向CPU申请中断。 中断源是否有中断请求，是由中断请求标志来表示的。在IAP15W4K58S4单片机中，外部中断 0、外部中断1等请求源的中断请求标志分别由特殊功能寄存器TCON和SCON控制，格式如下： (1)TCON寄存器中的中断请求标志。TCON为定时器T0与T1的控制寄存器，同时也锁存T0和T1的溢出中断请求标志及外部中断0和外部中断1的中断请求标志等。格式如下图所示： D7 D6 D5 D4 D3 D2 D1 D0 88H 与中断有关的各标志位功能如下： ①TF1：T1的溢出中断请求标志。T1被启动计数后，从初值做加1计数，计满溢出后由硬件 置位TFI,同时向CPU发出中断请求，此标志一直保持到CPU 响应中断后才由硬件自动清0。 也可由软件查询该标志，并由软件清0。 ②TF0：T0的溢出中断请求标志。T0被启动计数后，从初值做加1计数，计满溢出后由硬件 置位TF0，同时向CPU发出中断请求，此标志一直保持到CPU响应中断后才由硬件自动清 0。也可由软件查询该标志，并由软件清0。 ③IE1：外部中断1的中断请求标志。当INT1(P3.3)引脚的输入信号满足中断触发要求时，置 位IE1，外部中断1向CPU申请中断。中断响应后中断请求标志自动清0。 ④IT1：外部中断1(INT1)中断触发方式控制位。当(IT1)=1时，外部中断1为下降沿触发方式。 在这种方式下，若CPU检测到INT1出现下降沿信号，则认为有中断申请，随即使IE1标志 置位。中断响应后中断请求标志会自动清0，无须做其他处理。当(T1)=0时，外部中断1为 //以下程序都是在VC++6.0 上调试运行过的程序，没有错误，没有警告。 //单片机是STC89C52RC,但是在所有的51 52单片机上都是通用的。51只是一个学习的基础平台，你懂得。 //程序在关键的位置添加了注释。 //用//11111111111111111代表第一个程序。//2222222222222222222222222代表第二个程序，以此类推 //1111111111111111111111111111111111111111111111111111111111111111111 //1111111111111111111111111111111111111111111111111111111111111111111 /****************************************************************************** * * 实验名: 左右流水灯实验 * 使用的IO : LED使用P2,键盘使用P3.1 * 实验效果: 按下K1键， * 注意: ******************************************************************************* / #include ATMega16单片机外部中断的使用[日期:2010-09-24 ] [来源:本站原创作者:佚名] [字体：大中小] (投递新闻) // Crystal: 7.3728Mhz ,功能：学习外部中断0的程序 #include LED_COM; } //call this routine to initialize all peripherals void init_devices(void) { //stop errant interrupts until set up CLI(); //disable all interrupts port_init(); MCUCR = 0x00; GICR = 0x40; TIMSK = 0x00; //timer interrupt sources SEI(); //re-enable interrupts //all peripherals are now initialized } void main() { init_devices(); while(1) 单片机外部中断实验（附c程序） 一、实验目的 掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。 。 二、实验内容 8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能： （1）合上、P3.3断开时LED1闪烁 （2）P3.2断开、P3.3合上时LED2闪烁 （3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁 （4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁 试编写C语言和汇编语言程序 使用自然优先级就可以 也可 XO 高级X1低级PX0=1 PX1=0 四、实验电路 五、参考程序（自己完成） C程序： Include Void main { EA=1; EX0=1; EX1=1; ITO=1; IT1=1; PX0=1; PX1=0; While(1); } Void int0(void) interrupt 0 { if（！P3_2） { While(1) { P2_0=1; delay02s(); P2_0=0; delay02s(); } } } Void int1(void) interrupt 2 { if（！P3_3） { While(1) { P2_1=1; delay02s(); P2_1=0; delay02s(); } } } 单片机外部中断线的作用 这张图是一条外部中断线或外部事件线的示意图，图中信号线上划有一条斜线，旁边标志19字样的注释，表示这样的线路共有19套。图中的蓝色虚线箭头，标出了外部中断信号的传输路径。 首先外部信号从编号1的芯片管脚进入，经过编号2的边沿检测电路，通过编号3的或门进入中断挂起请求寄存器，最后经过编号4的与门输出到NVIC中断检测电路，这个边沿检测电路受上升沿或下降沿选择寄存器控制，用户可以使用这两个寄存器控制需要哪一个边沿产生中断，因为选择上升沿或下降沿是分别受2个平行的寄存器控制，所以用户可以同时选择上升沿或下降沿，而如果只有一个寄存器控制，那么只能选择一个边沿了。 接下来是编号3的或门，这个或门的另一个输入是软件中断/事件寄存器，从这里可以看出，软件可以优先于外部信号请求一个中断或事件，即当软件中断/事件寄存器的对应位为“1”时，不管外部信号如何，编号3的或门都会输出有效信号。 一个中断或事件请求信号经过编号3的或门后，进入挂起请求寄存器，到此之前，中断和事件的信号传输通路都是一致的，也就是说，挂起请求寄存器中记录了外部信号的电平变化。 外部请求信号最后经过编号4的与门，向NVIC中断控制器发出一个中断请求，如果中断屏蔽寄存器的对应位为“0”，则该请求信号不能传输到与门的另一端，实现了中断的屏蔽。明白了外部中断的请求机制，就很容易理解事件的请求机制了。图中红色虚线箭头，标出了外部事件信号的传输路径，外部请求信号经过编号3的或门后，进入编号5的与门，这个与门的作用与编号4的与门类似，用于引入事件屏蔽寄存器的控制;最后脉冲发生器的一个跳变的信号转变为一个单脉冲，输出到芯片中的其它功能模块。从这张图上我们也可以知道，从外部激励信号来看，中断和事件的产生源都可以是一样的。之所以分成2个部分，由于中断是需要CPU参与的，需要软件的中断服务函数才能完成中断后产生的结果;但是事件，是靠脉冲发生器产生一个脉冲，进而由硬件自动完成这个事件产生的结果，当然相应的联动部件需要先设置好，比如引起DMA操作，AD转换等; (仿真部分) 一、实验目的 1. 学习外部中断技术的基本使用方法。 2. 学习中断处理程序的编程方法。 二、实验内容 在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。P1．0~ P1．3接LED灯，以显示计数信号。 三、实验说明 编写中断处理程序需要注意的问题是： 1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。 2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。 3．INT0和INT1分别接单次脉冲发生器。P1．0~ P1．3接LED灯，以查看计数信号． 四、硬件设计 利用以下元件：AT89C51、BOTTON、CAP、CAP-POL、CRYSTAL、RES、NOT、LED-Yellow。设计出如下的硬件电路。晶振频率为12MHz。 五、参考程序框图 中断处理程序框图 (实验箱部分) 1.实验目的 认识中断的基本概念 学会外部中断的基本用法 学会asm和C51的中断编程方法 2.实验原理 图按键中断 【硬件接法】 P1.1控制LED，低电平点亮 P3.3/INT1接按键，按下时产生低电平 【运行效果】 程序工作于中断方式，按下按键K2后，LED点亮，1.5秒后自动熄灭。 8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。/INT0和/INT1中断的入口地址分别是0003H和0013H。 TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。实际应用时，如果外部的中断请求信号在产生后能够在较短时间内自动撤销，则可以选择低电平触发。在中断服务程序里要等待其变高后才能返回主程序，否则会再次触发中断，产生不必要的麻烦。 如果外部的中断请求信号产生后可能长时间后才能撤销，则为了避免在中断服务程序里长时间无谓等待，可以选择下降沿触发。下降沿触发是“一次性”的，每次中断只会有1个下降沿，因此中断处理程序执行完后可以立即返回主程序，而不必等待中断请求信号恢复为高电平，这是一个重要的技巧。 3. 实验步骤 ●参考实验例程，自己动手建立Keil C51工程。注意选择CPU类型。Philips半导体的P89V51RB2。 ●编辑源程序，编译生成HEX文件。 ●ISP下载开关扳到“00”，用Flash Magic软件下载程序HEX文件到MCU BANK1，运行。 运行Flash Magic软件。各步骤操作如下： Step 1： COM Port：选择实际使用的串行口，通常为COM1； Baud Rate：波特率不可设置得过高，推荐用9600； Device：请选择正确的型号89V51RB2； Interface：选择None(ISP)。 Step 2：请勾中“Erase blocks used by Hex File”。 51单片机定时中断C语言的写法步骤 程序说明：51单片机定时器0工作于方式一，定时50ms中断一次 晶振为12M #include void Timer0_int() interrupt 1 { //重新装初值 TH1 = 0x3c; //高八位装入初值TL1 = 0xb0; //低八位装入初值} 单片机课程设计报告 设计题目：外部中断控制流水灯变化 姓名 一．设计目的 通过学习单片机工作原理和各种工作方式及各管脚的功能，想通过P3口的俩管脚P3.2和P3.3第二功能，即外部中断来使CPU响应，达到控制流水灯的目的。 二．设计要求 主程序实现8个灯从P2.0到P2.7依次亮灭，灯与灯 之间间歇约0.5秒.当P3.3口是低电平时，灯从P2.7到P2.0依次亮灭，灯与灯之之间间歇约0.5秒.循环3次返回主程序.当P3.2口是低电平时，灯全灭，当P3.2口是高电平时，返回主程序.当同时使P3.2和P3.3为低电平时，灯全灭，因为外部中断0的优先级高于外部中断1的优先级. 三．MCS-51的硬件结构： 四．P3口的状态 P3口是双功能口，默认为第一功能（通用I/O口），通过编程可设置第二功能。 五．中断传送方式： 中断方式则是在外设为数据传送做好准备之后，就向CPU发出中断请求信号（相当于通知CPU）。CPU接收到中断请求信号之后立即作 出响应，暂停正在执行的原程序（主程序），而转去外设的数据输入输 出服务，待服务完之后，程序返回。CPU再继续执行被中断的原程序。六．外部中断 外部中断是指从单片机外部引脚输入请求信号。输入/输出的中断请求、实时事件的中断请求、掉电和设备故障的中断请求都可以作为 外部中断源，从引脚INT0、INT1输入。 外部中断请求、有两种触发方式：电平触发及跳变（边沿）触发。 这两种触发方式可以通过对特殊功能寄存器TCON编程来选择。七．电路原理逻辑图如下： P3.3 P3.2 灯亮情况 0 0 全灭 0 1 全灭 1 0 从P2.0到P2.7依次亮灭 1 1 从P2.7到P2.0依次亮灭八．实验硬件电路图如下 哈尔滨理工大学荣成学院 单片机原理及应用Protues 仿真实验 班级： 学号： 姓名： 日期： 实验三单片机外部中断的使用 一、实验名称：单片机外部中断的使用 二、实验目的 1.掌握在Keil环境下建立项目、添加、保存源文件文件、编译源程序的方法； 2.掌握运行、步进、步越、运行到光标处等几种调试程序的方法； 3.掌握在Proteus环境下建立文件原理图的方法； 4..实现Proteus与Keil联调软件仿真。 三、使用仪器设备编号、部件及备件 1.实验室电脑； 2.单片机实验箱。 四、实验过程及数据、现象记录 在Proteus 环境下建立如下仿真原理图，并保存为文件； 原理图中常用库元件的名称： 无极性电容：CAP 极性电容：CAP-ELEC 单片机：AT89C51 晶体振荡器：CRYSTAL 电阻：RES 按键：BUTTON 发光二极管：红色LED-RED 绿色LED-GREEN 蓝色LED-BLUE 黄色LED-YELLOW 在Keil环境下建立源程序并保存为.ASM文件，生成.HEX文件；汇编语言参考程序如下：ORG 0000H LJMP MAIN ORG H ;外部中断0程序入口地址LJMP EXINT0 ORG 0030H MAIN: MOV SP,#60H ;堆栈指针初始化 SETB ;设置外部中断 0 为边沿触发 SETB ;开外部中断0 SETB ;开CPU总中断MOV A,#01H LOOP: MOV P1,A RL A CALL DELAY SJMP LOOP DELAY: MOV R1,# ;延时250ms子程序DL1: MOV R2,# DL2: MOV R3,# DJNZ R3,$ DJNZ R2,DL2 DJNZ R1,DL1 ;延时子程序返回EXINT0: PUSH PUSH CLR RS1 SETB RS0 MOV R0,# LP: MOV P1,#0FFH CALL DELAY MOV P1,#00H CALL DELAY DJNZ R0,LP POP PSW POP ACC ;中断返回END 将以上程序补充完整，流水时间间隔，闪烁时间间隔为250ms。C51语言参考程序： #include 实验六外部中断实验一 一、实验要求 1.在Proteus软件中画好51单片机最小核心电路，包括复位电路和晶振电路 2.P1口上拉接8个LED； 3.在Keil软件中编写程序,对LED显示进行控制，显示方式有两种：（1）0、7亮，1、 6亮，2、5亮，3、4亮，0、7亮循环；（2））3、4亮，2、5亮，1、6亮，0、7亮， 3、4亮循环。 4.在P3.2连接一个按键，当按键弹起时引脚为高电平，当按键按下时引脚为低时平 5.编写程序：系统对LED显示进行控制，一开始显示方式为（1），当按下P3.2连接 的按键时，系统在（1）和（2）之间切换显示方式 二、实验目的 1.学习端口输入输出的高级应用 2.掌握LED查表显示法 3.掌握外部中断的工作原理 4.掌握外部中断程序设计 三．实验说明 （条理清晰，含程序的一些功能分析计算） 1.程序中void my_int(void) interrupt 0 using 1 { flag=!flag;} //中断子程序是中断子程序，就是按键按下中断一次。 2.以下是灯亮的方式改变，即flag取反一次就改变一次。通过i++或i—实现 变化。 while(1) { P1=LED[i]; //在P1口显示灯亮的方式 delay_ms(500); //延时0.05s if(flag) //判断P3^2开关是否按下 {i++; if(i>=4) //如果灯显示从两边到中间要在回到两边 i=0;} else{i--; if(i<0)//同上 i=3;} 四、硬件原理图及程序设计 （一）硬件原理图设计 （二）程序流程图设计 是 开始 定义变量 i=0;flag=1; P0=LED[i]; Flag ？ i++; 否 i--； P3.3按下时进行中 断 Flag=flag!; 单片机外部中断实验(附C语言程序) 单片机外部中断实验（附c程序） 一、实验目的 掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。 。 二、实验内容 8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能：（1）合上、P3.3断开时LED1闪烁 （2）P3.2断开、P3.3合上时LED2闪烁 （3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁 （4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁 试编写C语言和汇编语言程序 使用自然优先级就可以 也可 XO 高级X1低级PX0=1 PX1=0 四、实验电路 五、参考程序（自己完成） C程序： Include 本科生实验报告 实验课程单片机实验 学院名称信息科学与技术学院 专业名称物联网工程 学生姓名曹林鑫 学生学号201413060301 指导教师谢兴红 实验地点6B607 实验成绩 二〇一六年九月二〇一六年十二月 实验一冒泡排序（汇编） 一．实验目的 掌握单片机的汇编语言排序程序。 二．实验内容 将单片机内部的数据进行排序，且使用汇编语言。 三．实验要求 根据实验内容编写一个程序，数据排列顺序要求是从小到大。 四．实验说明 先在片内RAM中存储一组数据，重复地走访过要排序的数据，一次比较两块内存上的数据，如果他们的顺序错误就把他们交换过来。走访数据的工作是重复地进行直到没有再需要交换，也就是说该列数据已经排序完成。 五．算法分析 若文件的初始状态是正序的，一趟扫描即可完成排序。所需的关键字比较次数C和记录移动次数M均达到最小值：，。 所以，冒泡排序最好的时间复杂度为O（n）。 若初始文件是反序的，需要进行n-1 趟排序。每趟排序要进行n-i次关键字的比较(1≤i≤n-1)，且每次比较都必须移动记录三次来达到交换记录位置。在这种情况下，比较和移动次数均达到最大值： 冒泡排序的最坏时间复杂度为。 综上，因此冒泡排序总的平均时间复杂度为。 六．实验程序及分析 ORG 0000H LJMP main ORG 0100H main: MOV 40H,#05H//在40H-44H中随机存放五个立即数 MOV 41H,#08H MOV 42H,#09H MOV 43H,#07H MOV 44H,#06H MOV R7,#04H//控制比较循环的次数 MOV R6,#04H LOOP3: MOV R0,#40H//指向需要进行比较的数据的地址 MOV R1,#41H// MOV A,R6 MOV R7,A CLR A LOOP1: CLR C MOV A,@R1 MOV 49H,A //交换数据前的备份 SUBB A,@R0//用进位标志判断两数的大小 JC LOOP LJMP LOOP4 LOOP: MOV A, @R0//恢复交换前的备份数据 MOV @R1,A MOV @R0,49H LOOP4: INC R0 INC R1 DJNZ R7,LOOP1//控制比较的次数 DJNZ R6,LOOP3//控制比较的轮数 LJMP $ 单片机外部中断详解及程序 单片机在自主运行的时候一般是在执行一个死循环程序，在没有外界干扰（输入信号）的时候它基本处于一个封闭状态。比如一个电子时钟，它会按时、分、秒的规律来自主运行并通过输出设备（如液晶显示屏）把时间显示出来。在不需要对它进行调校的时候它不需要外部干预，自主封闭地运行。如果这个时钟足够准确而又不掉电的话，它可能一直处于这种封闭运行状态。但事情往往不会如此简单，在时钟刚刚上电、或时钟需要重新校准、甚至时钟被带到了不同的时区的时候，就需要重新调校时钟，这时就要求时钟就必须具有调校功能。因此单片机系统往往又不会是一个单纯的封闭系统，它有些时候恰恰需要外部的干预，这也就是外部中断产生的根本原由。 实际上在第二个示例演示中，就已经举过有按键输入的例子了，只不过当时使用的方法并不是外部中断，而是用程序查询的方式。下面就用外部中断的方法来改写一下第二个示例中，通过按键来更改闪烁速度的例子（第二个例子）。电路结构和接线不变，仅把程序改为下面的形式。 #include ; unsigned int t=500; //定义一个全局变量t，并设定初始值为500次 //===========延时子函数，在8MHz晶振时约 1ms============= void delay_ms(unsigned int k) { unsigned int i,j; for(i=0;i 中断使能寄存器 通过设置中断使能寄存器 IE 的 EA 位 使能所有中断 每个中断源都有单独的使能位 可通过软件设置 IE 中相应的使能位在任何时候使能或禁能中断 中断使能寄存器 IE 的各 位如下所示 中断使能寄存器IE 位地址 0AFH 0AEH 0ADH 0ACH 0ABH 0AAH 0A9H 0A8H 位符号 EA / ET2 ES ET1 EX1 ET0 EX0 EA 使能标志位 置位则所有中断使能 复位则禁止所有中断保留 ET2 定时器2 中断使能 ES 串行通信中断使能 ET1 定时器 1 中断使能 EX1 外部中断 1 使能 ET0 定时器0 中断使能 EX0 外部中断 0使能 8051 支持两个中断优先级 有标准的中断机制， 低优先级的中断只能被高优先级的中断所中断 ，而高优先级的中断不能被中断。 中断优先级寄存器 每个中断源都可通过设置中断优先级寄存器IP 来单独设置中断优先级 如果每个中断源的相应位被置位 则该中断源的优先级为高,如果相应的位被复位, 则该中断源的优先级为低, 如果你觉得两个中断源不够用 ,别急以后我会教你如何增加中断优先级 表 A-5 示出了 IP 寄存器的各位 此寄存器可位寻址 IP 寄存器 位地址 0BFH 0BEH 0BDH 0BCH 0BBH 0BAH 0B9H 0B8H 位符号 / / / PS PT1 PX1 PT0 PX0 编号 中断源 中断向量 上电复位 0000H 0 外部中断0 0003H 1 定时器0溢出 000BH 2 外部中断1 0013H 3 定时器1溢出 001BH 4 串行口中断 0023H 5 定时器2溢出 002BH PT2 定时器 2中断优先级 PS 串行通信中断优先级 PT1 定时器 1中断优先级 PX1 外部中断1 优先级 PT0 定时器0中断优先级 PX0 外部中断0 优先级 实验6 外部中断实验 (仿真部分) 一、实验目的 1. 学习外部中断技术的基本使用方法。 2. 学习中断处理程序的编程方法。 二、实验内容 在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。P1．0~ P1．3接LED灯，以显示计数信号。 三、实验说明 编写中断处理程序需要注意的问题是： 1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。 2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。 3．INT0和INT1分别接单次脉冲发生器。P1．0~ P1．3接LED灯，以查看计数信号． 四、硬件设计 利用以下元件：AT89C51、BOTTON、CAP、CAP-POL、CRYSTAL、RES、NOT、LED-Yellow。设计出如下的硬件电路。晶振频率为12MHz。 五、参考程序框图 开始 设置有关中断控制寄存器 开外中断INT0、INT1 设置P1．0~ 3初始状态 显示循环等待中断 INT0中断入口 计数加一 保护现场 恢复现场 中断返回 主程序框图INT0中断处理程序框图 实验6 外部中断实验 (实验箱部分) 1.实验目的 认识中断的基本概念 学会外部中断的基本用法 学会asm和C51的中断编程方法 2.实验原理 图按键中断 【硬件接法】 P1.1控制LED，低电平点亮 P3.3/INT1接按键，按下时产生低电平 【运行效果】 程序工作于中断方式，按下按键K2后，LED点亮，1.5秒后自动熄灭。 8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。/INT0和/INT1中断的入口地址分别是0003H和0013H。 TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。实际应用时，如果外部的中断请求信号在产生后能够在较短时间内自动撤销，则可以选择低电平触发。在中断服务程序里要等待其变高后才能返回主程序，否则会再次触发中断，产生不必要的麻烦。 如果外部的中断请求信号产生后可能长时间后才能撤销，则为了避免在中断服务程序里长时间无谓等待，可以选择下降沿触发。下降沿触发是“一次性”的，每次中断只会有1个下降沿，因此中断处理程序执行完后可以立即返回主程序，而不必等待中断请求信号恢复为高电平，这是一个重要的技巧。 3. 实验步骤 ●参考实验例程，自己动手建立Keil C51工程。注意选择CPU类型。Philips半导体的 P89V51RB2。 ●编辑源程序，编译生成HEX文件。 ●ISP下载开关扳到“00”，用Flash Magic软件下载程序HEX文件到MCU BANK1，运行。 运行Flash Magic软件。各步骤操作如下： 单片机实验——利用中断控制LED灯 1.实验目的 (1掌握单片机中断的基本原理。 (2掌握单片机中断程序的编制方法。 2.预习要点 (1单片机中断基本原理 (2中断程序编制方法 3.实验设备 计算机、单片机实验箱、信号发生器。 4.实验内容 基本要求: 将信号发生器输出的脉冲信号连接到CPU的INT0上,将CPU的P1.0到P1.7和八个LED连接,脉冲信号为5V、100Hz,每输入一百个脉冲LED灯亮一次,并且LED灯顺序循环移位一次,形成跑马灯。 扩展要求: 提高输入脉冲频率,但跑马灯的显示频率不变。 实验4 ORG 0000H AJMP MAIN ;****************************************** ;中断子程序入口地址 ORG 0003H LJMP EXINT0 ;****************************************** ;主程序 ORG 0030H MAIN:MOV SP,#70H SETB IT0 ;设置为下降沿触发 SETB EX0 ;开INT0的中断开关 SETB EA ;开总中断开关 MOV R0,#01H ;只让一盏灯亮,R0赋给P1口 MOV R3,#00H ;R3用来记中断次数 MOV A,R0 MOV P1,A HERE:SJMP HERE ;死循环,还有另外一种形式是SJMP $ ;****************************************** ;外中断0服务程序 EXINT0:INC R3 ;每来一次中断R3自加1 CJNE R3,#100,NEXT ;当来了100次中断之后,R3清零,然后P1口的MOV R3,#00H ;数左移一位,也就是让下一个LED亮 MOV A,R0 RL A MOV P1,A MOV R0,A ;保存左移之后的结果 NEXT:RETI ;****************************************** END 实验4扩展 ORG 0000H AJMP MAIN ;****************************************** ;中断入口地址 ORG 0003H LJMP EXINT0 ;****************************************** ;主程序 ORG 0030H 单片机外部中断详解 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】 一.外部中断相关寄存器 1.定时器/计数器控制寄存器控制寄存器（TCON）? ? IT0：外部中断0触发方式控制位? 当IT0=0时，为电平触发方式（低电平有效）? 当IT0=1时，为边沿触发方式（下降沿有效）? IT1：外部中断1触发方式控制位? 当IT1=0时，为电平触发方式（低电平有效）? 当IT1=1时，为边沿触发方式（下降沿有效） 2.中断允许控制寄存器（IE）? ? EX0：外部中断0允许位；? EX1：外部中断1允许位；? EA ：CPU中断允许（总允许）位。 二.外部中断的处理过程 1、设置中断触发方式，即IT0=1或0，IT1=1或0? 2、开对应的外部中断，即EX0=1或EX1=1;? 3、开总中断，即EA=1；? 4、等待外部设备产生中断请求，即通过P3.2,P.3.3口连接外部设备产生中断? 5、中断响应，执行中断服务函数 三.程序编写 要求：通过两位按键连接外部中断0和1，设定外部中断0为下降沿触发方式，外部中断1为低电平触发方式，按键产生中断使数字加减，用一位共阳极数码管来显示数值。? 目的：感受外部中断对程序的影响，体会低电平触发和下降沿触发的区别。 #includeAVR单片机教程13—第十三课 ATMEAG16L的外部中断编程实践
