第二章第二节交变电流的描述

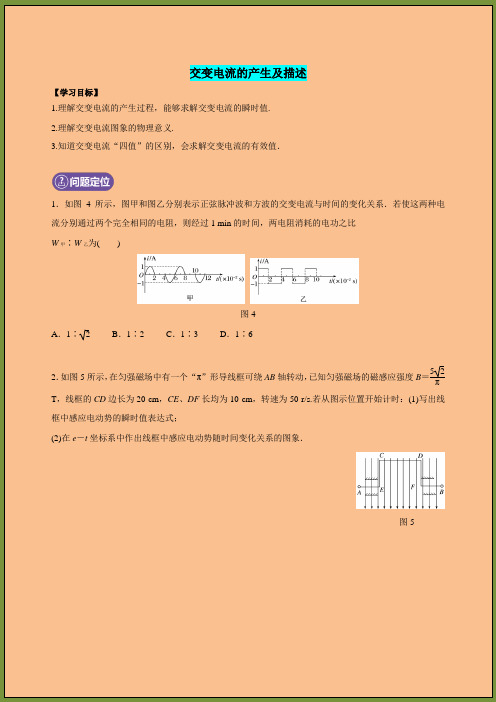

交变电流的产生及描述【学习目标】1.理解交变电流的产生过程，能够求解交变电流的瞬时值.2.理解交变电流图象的物理意义.3.知道交变电流“四值”的区别，会求解交变电流的有效值．1．如图4所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比 W 甲∶W 乙为( )图4A ．1∶ 2B ．1∶2C ．1∶3D ．1∶62．如图5所示，在匀强磁场中有一个“π”形导线框可绕AB 轴转动，已知匀强磁场的磁感应强度B ＝52πT ，线框的CD 边长为20 cm ，CE 、DF 长均为10 cm ，转速为50 r/s.若从图示位置开始计时：(1)写出线框中感应电动势的瞬时值表达式；(2)在e －t 坐标系中作出线框中感应电动势随时间变化关系的图象．图5精准突破1：交变电流图象的应用正弦交流电的图象是一条正弦曲线，从图象中可以得到以下信息： (1)周期(T )和角速度(ω)：线圈转动的角速度ω＝2πT .(2)峰值(E m 、I m )：图象上的最大值．可计算出有效值E ＝E m 2、I ＝I m2. (3)瞬时值：每个“点”表示某一时刻的瞬时值．(4)可确定线圈位于中性面的时刻，也可确定线圈平行于磁感线的时刻． (5)判断线圈中磁通量Φ及磁通量变化率ΔΦΔt 的变化情况．例1 (多选)如图1所示，图线a 是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b 所示，以下关于这两个正弦交流电的说法正确的是( )图1A ．在图中t ＝0时刻穿过线圈的磁通量均为零B ．线圈先后两次转速之比为3∶2C ．交流电a 的瞬时值表达式为u ＝10sin (5πt ) VD ．交流电b 的最大值为203V精准突破2：交变电流有效值的计算对于交变电流有效值的计算一般有以下两种情况：(1)对于按正(余)弦规律变化的电流，可先根据E m ＝nBSω求出其最大值，然后根据E ＝E m2求出其有效值．有关电功、电功率的计算，各种交流仪表读数都要用有效值．(2)当电流按非正(余)弦规律变化时，必须根据有效值的定义求解，在计算有效值时要注意三同：相同电阻、相同时间(一般要取一个周期)、产生相同热量．例2有两个完全相同的电热器，分别通以如图2甲和乙所示的峰值相等的方波交变电流和正弦交变电流．求这两个电热器的电功率之比．图2精准突破3：交变电流“四值”的应用比较交变电流的四值，即峰值、有效值、瞬时值、平均值，在不同情况下的应用：(1)在研究电容器的耐压值时，只能用峰值．(2)在研究交变电流做功、电功率及产生的热量时，只能用有效值，交流电表显示的也是有效值．(3)在研究交变电流通过导体横截面的电荷量时，只能用平均值．(4)在研究某一时刻线圈受到的安培力时，只能用瞬时值．例3一个电阻为r、边长为L的正方形线圈abcd共N匝，线圈在磁感应强度为B的匀强磁场中绕垂直于磁感线的轴OO′以如图3所示的角速度ω匀速转动，外电路电阻为R.(1)写出此时刻线圈中感应电流的方向．(2)线圈转动过程中感应电动势的最大值为多大？(3)线圈平面与磁感线夹角为60°时的感应电动势为多大？(4)从图示位置开始，线圈转过60°的过程中通过R的电荷量是多少？(5)图中电流表和电压表的示数各是多少？图3一、选择题(1～6题为单选题，7～8题为多选题)1．如图1所示，在水平方向的匀强磁场中，有一单匝矩形导线框可绕垂直于磁场方向的水平轴转动．在线框由水平位置以角速度ω匀速转过90°的过程中，穿过线框的最大磁通量为Φ，已知导线框的电阻为R，则下列说法中正确的是()图1A．导线框转到如图所示的位置时电流的方向将发生改变B．导线框转到如图所示的位置时电流的方向为badcC．以图中位置作为计时起点，该导线框产生感应电动势的瞬时值表达式为e＝Φωsin ωtD．以图中位置作为计时起点，该导线框产生感应电动势的瞬时值表达式为e＝Φωcos ωt2．某台家用柴油发电机正常工作时能够产生与我国照明电网相同的交变电流．现在该发电机出现了故障，转子匀速转动时的转速只能达到正常工作时的一半，则它产生的交变电动势随时间变化的图象是()3．标有“220 V0.5 μF”字样的电容器能接入下列选项中哪个电路中使用()A．220sin (100πt) V B．220 V的照明电路中C．380sin (100πt) V D．380 V的照明电路中4．面积均为S 的两个电阻相同的线圈，分别放在如图2甲、乙所示的磁场中，甲图中是磁感应强度为B 0的匀强磁场，线圈在磁场中以周期T 绕OO ′轴匀速转动，乙图中磁场变化规律为B ＝B 0cos 2πTt ，从图示位置开始计时，则 ( )图2A ．两线圈的磁通量变化规律相同B ．两线圈中感应电动势达到最大值的时刻不同C ．经相同的时间t (t ＞T )，两线圈产生的热量不同D ．从此时刻起，经过T4时间，通过两线圈横截面的电荷量不同5．如图3所示是某种交变电流的电流强度随时间变化的图线，i >0部分的图线是一个正弦曲线的正半周，i <0部分的图线是另一个正弦曲线的负半周，则这种交变电流的有效值为( )图3A ．I 0 B.2I 0 C.3I 0 D.6I 06．如图4所示电路，电阻R 1与电阻R 2值相同，都为R ，和R 1并联的D 为理想二极管(正向电阻可看做零，反向电阻可看做无穷大)，在A 、B 间加一正弦交流电u ＝202sin (100πt ) V ，则加在R 2上的电压有效值为( )图4A ．10 VB ．20 VC ．15 VD ．510 V7. 如图5所示，A 、B 两输电线间的电压是u ＝2002sin (100πt ) V ，输电线电阻不计，把电阻R ＝50 Ω的用电器接在A 、B 两输电线上，下列说法正确的是( )图5A ．电流表示数为4 AB ．电压表示数为200 VC ．通过R 的电流方向每秒钟改变50次D ．用电器消耗的电功率为1.6 kW8. 如图6所示，单匝矩形线圈放置在磁感应强度为B 的匀强磁场中，以恒定的角速度ω绕ab 边转动，磁场方向垂直于纸面向里，线圈所围面积为S ，线圈导线的总电阻为R .t ＝0时刻线圈平面与纸面重合．则( )图6A ．t 时刻线圈中电流的瞬时值表达式为i ＝BSωR cos ωtB ．线圈中电流的有效值为I ＝BSωRC ．线圈中电流的有效值为I ＝2BSω2RD ．线圈消耗的电功率为P ＝B 2S 2ω22R二、非选择题9．图7甲为小型旋转电枢式交流发电机的原理图．其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n＝100匝，电阻r＝10 Ω，线圈的两端经集流环与电阻R连接，电阻R ＝90 Ω，与R并联的交流电压表为理想电表．在t＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图乙所示正弦规律变化．求：(1)交流发电机产生的电动势最大值；(2)电动势的瞬时值表达式；(3)线圈转过130s时电动势的瞬时值；(4)电路中交流电压表的示数．图710．如图8所示，边长为l的正方形线圈abcd的匝数为n，线圈电阻为r，外电路的电阻为R，ab的中点和cd的中点的连线OO′恰好位于匀强磁场的边界上，磁感应强度为B，现在线圈以OO′为轴，以角速度ω匀速转动，求：(1)闭合电路中电流瞬时值的表达式．(2)线圈从图示位置转过90°的过程中电阻R上产生的热量．(3)线圈从图示位置转过90°的过程中电阻R上通过的电荷量．(4)电阻R上的最大电压．图8【查漏补缺】1．在水平方向的匀强磁场中，有一正方形闭合线圈绕垂直于磁感线方向的轴匀速转动，已知线圈的匝数为n＝100匝，边长为20 cm，电阻为10 Ω，转动频率f＝50 Hz，磁场的磁感应强度为0.5 T．求：(1)外力驱动线圈转动的功率；(2)转至线圈平面与中性面的夹角为30°时，线圈产生的感应电动势及感应电流的大小；(3)线圈由中性面转至与中性面成30°夹角的过程中，通过线圈横截面的电荷量．2．如图1所示是一交变电压随时间变化的图象，求此交变电压的有效值．图13．(多选)在磁感应强度为B的匀强磁场中，一个面积为S的矩形线圈匀速转动时产生的交流电电压随时间变化的波形如图1所示，线圈与一阻值为R＝9 Ω的电阻串联在一起，线圈的电阻为1 Ω，则()图1A．通过电阻R的电流瞬时值表达式为i＝10sin (200πt) AB．电阻R两端的电压有效值为90 VC．1 s内电阻R上产生的热量为450 JD．图中t＝1×10－2 s时，线圈位于中性面【拓展延伸】1．如图1所示，交流发电机线圈的面积为0.05 m 2，共100匝．该线圈在磁感应强度为1π T 的匀强磁场中，以10π rad/s 的角速度匀速转动，电阻R 1和R 2的阻值均为50 Ω，线圈的内阻忽略不计，若从图示位置开始计时，则 ( )图1A ．线圈中的电动势为e ＝50sin (10πt ) VB ．电流表的示数为 2 AC ．电压表的示数为50 2 VD ．R 1上消耗的电功率为50 W2. 如图2所示，矩形线圈abcd 与可变电容器C 、理想电流表组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc 边匀速转动，转动的角速度ω＝100π rad/s.线圈的匝数N ＝100，边长ab ＝0.2 m 、ad ＝0.4 m ，电阻不计．磁场只分布在bc 边的左侧，磁感应强度大小B ＝216π T ．电容器放电时间不计．下列说法正确的是( )图2A ．该线圈产生的交流电动势峰值为50 VB ．该线圈产生的交流电动势有效值为25 2 VC ．电容器的耐压值至少为50 VD ．电容器的电容C 变大时，电流表的示数变小3. 如图2表示一交变电流随时间变化的图象．其中，从t ＝0开始的每个T2时间内的图象均为半个周期的正弦曲线．求此交变电流的有效值是多少？图24．如图3甲所示，为一种调光台灯电路示意图，它通过双向可控硅电子器件实现了调节亮度．给该台灯接220 V的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为()图3A．220 V B．110 V C．110 2 V D．55 2 V5. 小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图2所示．此线圈与一个R＝10 Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是()图2A．交变电流的周期为0.125 s B．交变电流的频率为8 HzC．交变电流的有效值为 2 A D．交变电流的最大值为4 A6．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图3所示，下列说法中正确的是()图3A．交变电流的频率为0.02 HzB．交变电流的瞬时值表达式为i＝5cos (50πt) AC．在t＝0.01 s时，穿过交流发电机线圈的磁通量最大D．若发电机线圈电阻为0.4 Ω，则其产生的热功率为5 W【知识总结】一、交变电流图象理解的“一二三”正弦交变电流的图象是正弦函数图象，但初相不一定是0，即不一定从中性面开始转动．结合法拉第电磁感应定律，从数学意义上讲，单匝线圈的电动势就是磁通量的变化率(磁通量对时间的导数)．分析物理图象的要点：一看：看“轴”、看“线”、看“斜率”、看“点”、看“截距”、看“面积”、看“拐点”，并理解其物理意义．二变：掌握“图与图”、“图与式”和“图与物”之间的变通关系．对于正弦交变电流的变化规律，不应只从其随时间按正弦规律变化这一点去认识，还应看到交变电流的电动势随线圈在匀强磁场中空间位置的变化而变化，随线圈磁通量的变化而变化．三判：在此基础上进行正确的分析和判断．二、把握“等效”紧扣“三同”求交流电的有效值1．求交变电流有效值的方法：(1)利用I＝I m2、U＝U m2、E＝E m2计算，只适用于正(余)弦式交流电．(2)非正弦式交流电有效值的求解应根据电流的热效应进行计算，其中，交变电流的有效值是根据电流通过电阻时产生的热效应定义的，即让交变电流和直流电流通过相同的电阻，在相同的时间里若产生的热量相同，则交变电流(电压)的有效值就等于这个直流电流(电压)的值，即求解交变电流有效值问题必须在相同电阻、相同时间、相同热量的“三同”原则下求解．2．应用有效值要注意以下几点：(1)各种使用交流电的用电器上所标的额定电压、额定电流均指有效值．(2)交流电压表和交流电流表所测的数值为交流电压和电流的有效值．(3)在进行电功、电热、电功率的计算时，所代入的交流电压和电流的数值为有效值．(4)凡没有特别说明的，指的都是有效值．通常所说的照明电路电压是220 V就是指的电压的有效值．三、交变电流“四值”再认识1．瞬时值(1)反映的是不同时刻交流电的大小和方向，正弦交变电流瞬时值表达式为：e＝E m sin ωt，i＝I m sin ωt.应当注意此时是从中性面开始计时．(2)生活中用的市电电压为220 V，其最大值为220 2 V＝311 V(有时写为310 V)，频率为50 Hz，所以其电压瞬时值表达式为u＝311sin (314t) V.2．峰值(最大值)和有效值(1)最大值：交变电流在一个周期内电流或电压所能达到的最大数值，可以用来表示交变电流的电流或电压的变化幅度．①线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，电动势的最大值E m＝nBSω.②最大值在实际中有一定的指导意义，电容器上的标称电压值是电容器两极间所允许加的电压的最大值．(2)有效值：根据电流的热效应来规定．让交变电流和恒定电流通过相同阻值的电阻，如果它们在一个周期内产生的热量相等，则这个恒定电流I、电压U叫做这个交变电流的有效值．(3)正弦交变电流的有效值和最大值之间的关系：I＝I m2，U＝U m2.注意任何交变电流都有有效值，但上述关系只限于正弦交变电流，对其他形式的交变电流并不适用．3．最大值、有效值和平均值的应用(1)求电功、电功率以及确定保险丝的熔断电流等物理量时，要用有效值计算．(2)求一段时间内通过导体横截面的电荷量时要用平均值，q＝IΔt＝ERΔt＝nΔΦR.(3)在计算电容器的耐压值时，则要用交流电的最大值．1．某正弦式交流电的电流i随时间t变化的图象如图5-3-5所示．由图可知()图535A．电流的最大值为10 A B．电流的有效值为10 AC．该交流电的周期为0.03 s D．该交流电的频率为0.02 Hz2．如图536所示，一正弦交流电通过一电子元件后的波形图，则下列说法正确的是( )图536A ．这也是一种交流电B ．电流的变化周期是0.01 sC ．电流的有效值是1 AD ．电流通过100 Ω的电阻时，1 s 内产生热量为200 J3．如图537所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )．图537A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R4．在图5317所示电路中，A 是熔断电流I 0＝2 A 的保险丝，R 是可变电阻，S 是交流电源．交流电源的内电阻不计，其电动势随时间变化的规律是e ＝2202sin(314t ) V ．为了不使保险丝熔断，可变电阻的阻值应该大于( )图5317A ．110 2 ΩB ．110 ΩC ．220 ΩD ．220 2 Ω5．如图538所示，单匝线圈在匀强磁场中绕OO ′轴从图示位置开始匀速转动，已知从图示位置转过π6时，线圈中电动势大小为10 V ，求：(1)交变电动势的峰值； (2)交变电动势的有效值；(3)与线圈相接的交流电压表的示数．(4)设线圈电阻为R ＝1 Ω，角速度ω＝100 rad/s ，线圈由图示位置转过π2过程中通过导线截面的电荷量q .图5386．如图5318甲为小型旋转电枢式交流发电机的原理图．其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO ′匀速转动，线圈的匝数n ＝100，电阻r ＝10 Ω，线圈的两端经集流环与电阻R 连接，电阻R ＝90 Ω，与R 并联的交流电压表为理想电表．在t ＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t 按图5318乙所示正弦规律变化．求：(1)交流发电机产生的电动势最大值；(2)电路中电压表的示数；(3)R 上的热功率．图53187．如图5319所示，线圈面积为0.05 m 2，共100匝，线圈总电阻为1 Ω，与外电阻R ＝9 Ω相连，线圈在B ＝2πT 的匀强磁场中绕OO ′轴以转速n ＝300 r/min 匀速转动．从线圈处于中性面开始计时，求：(1)电动势的瞬时表达式；(2)两电表○A 、○V 的示数；(3)线圈转过160 s 时电动势的瞬时值；(4)线圈转过130 s 的过程中，通过电阻的电荷量；(5)线圈匀速转一周外力做的功．图53191．（多选）一正弦式交变电流的电压随时间变化的规律如图5-3-9所示．由图可知( )图539A ．该交变电流的电压瞬时值的表达式为u ＝100 sin(25t )VB ．该交变电流的频率为25 HzC ．该交变电流的电压的有效值为100 2 VD ．若将该交流电压加在阻值为R ＝100 Ω的电阻两端，则电阻消耗的功率是50 W2．如图5－3－12所示，好多同学家里都有调光电灯、调速电风扇，过去是用变压器来实现的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇的转速．现在的调光灯、调速电风扇是用可控硅电子元件来实现的，为经一双向可控硅调节后加在电灯上的电压，即在正弦交流电的每个二分之一周期内，前14周期被截去，调节台灯上旋钮可以控制截去的多少，从而改变电灯上的电压，那么现在电灯上的电压为( )图5312A ．U m /2B ．22U mC ．U m /2 2 D.2U m3．一矩形金属线圈共10匝，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交变电动势e 随时间t 变化的规律如图5310所示，下列说法中正确的是( )图5310A ．此交流电的频率为0.2 HzB ．此交变电动势的有效值为1 VC ．t ＝0.1 s 时，线圈平面与磁场方向平行D ．在线圈转动过程中，穿过线圈的最大磁通量为1100π Wb4．（多选）如图5-3-13甲所示为电热毯电路示意图，交流电压u ＝311sin 100πt V ，当开关S 接通时，电热丝的电功率为P 0；当开关S 断开时，加在电热丝上的电压如图5313乙所示，则( )图5313A ．开关接通时，交流电压表的读数为220 VB ．开关接通时，交流电压表的读数为311 VC ．开关断开时，交流电压表的读数为311 V ，电热丝功率为P 02D ．开关断开时，交流电压表的读数为156 V ，电热丝功率为P 021．（多选）电阻为1 Ω的某矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，产生的正弦交流电的图象如图5-3-11图线a所示；当调整线圈转速后，该线圈中所产生的正弦交流电的图象如图5-3-11图线b所示，以下关于这两个正弦交变电流的说法正确的是()．图5311A．在图中t＝0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3∶2C．交流电a的电动势的有效值为5 2 V D．交流电b的电动势的最大值为5 V2．风速仪的简易装置如图5315甲所示．在风力作用下，风杯带动与其固定在一起的永磁铁转动，线圈中的感应电流随风速的变化而变化．风速为v1时，测得线圈中的感应电流随时间变化的关系如图5315乙所示；若风速变为v2，且v2＞v1，则感应电流的峰值I m、周期T和电动势E的变化情况是()图5315A．I m变大，T变小B．I m变大，T不变C．I m变小，T变小D．I m不变，E变大3．（多选）如图5316所示，交流电压u＝311sin(314t＋π6)V加在阻值为220 Ω的电阻两端，则()图5316A．电压表的读数为311 V B．电流表的读数为1.14 VC．电流表的读数为1 A D．2 s内电阻产生的电热是440 J4．如图5320所示是一种自行车上照明用的车头灯发电机的结构示意图，转轴的一端装有一对随轴转动的磁极，另一端装有摩擦小轮．电枢线圈绕在固定的U形铁芯上，自行车车轮转动时，通过摩擦小轮带动磁极转动，使线圈中产生正弦交流电，给车头灯供电．已知自行车车轮半径r＝35 cm，摩擦小轮半径r0＝1.00 cm，线圈匝数N＝800，线圈横截面积S＝20 cm2，总电阻R1＝40 Ω，旋转磁极的磁感应强度B ＝0.010 T，车头灯电阻R2＝10 Ω.当车轮转动的角速度ω＝8 rad/s时，求：(1)发电机磁极转动的角速度；(2)车头灯中电流的有效值．图5320。

交变电流的产生和描述知识点一 交变电流、交变电流的图象 1．交变电流(1)定义：大小和方向都随时间做周期性变化的电流． (2)按正弦规律变化的交变电流叫正弦式交变电流． 2．正弦式交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．如图甲、乙、丙所示．知识点二 正弦式交变电流的函数表达式、峰值和有效值 1．周期和频率(1)周期(T )：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω. (2)频率(f )：交变电流在1 s 内完成周期性变化的次数．单位是赫兹(Hz)． (3)周期和频率的关系：T ＝1f 或f ＝1T.2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时) (1)电动势e 随时间变化的规律：e ＝E m sin ωt .(2)负载两端的电压u 随时间变化的规律：u ＝U m sin ωt .(3)电流i 随时间变化的规律：i ＝I m sin ωt .其中ω等于线圈转动的角速度，E m ＝nBSω. 3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦式交变电流，其有效值和峰值的关系为：E ＝E m 2，U ＝U m 2，I ＝I m2.【 基础自测】1．匀强磁场中有一长方形闭合导线框，分别以相同的角速度绕图a 、b 、c 、d 所示的固定转轴旋转，用I a 、I b 、I c 、I d 表示四种情况下线框中电流的有效值，则( D )A ．I a >I dB ．I a >I bC ．I b >I cD ．I c ＝I d解析：由题意可知，无论转轴在中心，还是在一边，还是在其他位置，转动切割磁感线的线框面积不变，根据E m ＝nBSω，知线框感应电动势的最大值是相同的，因此四种情况下，线框产生感应电动势的瞬时表达式相同，即为e ＝E m sin ωt ，由闭合电路欧姆定律可知，感应电流瞬时表达式也相同，即为i ＝I m sin ωt ，则感应电流的最大值I m 、感应电流的有效值I m2均相同，故D 项正确，A 、B 、C 项错误．2.如图所示，直线OO ′的左侧有垂直纸面向里的匀强磁场B 1，右侧有垂直纸面向里的匀强磁场B 2，且B 1>B 2，一总阻值为R 的导线框ABCD 以OO ′为轴做角速度为ω的匀速转动，导线框的AB 边长为l 1，BC 边长为l 2.以图示位置作为计时起点，规定导线框内电流沿A →B →C →D →A 流动时为电流的正方向．则下列图象中能表示线框中感应电流随时间变化的是( A )解析：回路中的感应电动势为e ＝e 1＋e 2＝B 1l 2ω·l 12sin ωt ＋B 2l 2ω·l 12sin ωt ＝(B 1＋B 2)l 1l 2ω2sin ωt ，则电流为i ＝(B 1＋B 2)l 1l 2ω2R·sin ωt ，故A 项正确，B 、C 、D 项错误．3．长为a 、宽为b 的矩形线框有n 匝，每匝线圈电阻为R ，如图所示，对称轴MN 的左侧处在磁感应强度为B 的匀强磁场中，第一次将线框从磁场中以速度v 匀速拉出；第二次让线框以ω＝2vb的角速度转过90°角．那么( D ) A ．通过导线横截面的电量q 1q 2＝1nB ．通过导线横截面的电量q 1q 2＝12C ．线框发热功率P 1P 2＝2n 1D ．线框发热功率P 1P 2＝21解析：根据法拉第电磁感应定律，得出感应电动势E ＝n ΔΦΔt ，结合闭合电路欧姆定律I ＝EnR 与电量表达式q ＝It ，即可解得电量q ＝ΔΦR，虽然两次的运动方式不同，但它们的磁通量的变化量相同，因此它们的电量之比为11，故A 、B 项错误；瞬时感应电动势E ＝BL v ，则感应电流的大小之比即为感应电动势大小之比，E 1＝nBa v ，第二次产生的感应电动势如图所示：最大值E 2m ＝nBa b 2ω，有效值E 2＝E 2m 2，再根据线框的发热功率P ＝E 2nR ，可知线框发热功率P 1P 2＝21，故C 项错误，D项正确．4．三个相同的电阻，分别通过如图甲、乙、丙所示的交变电流，三个图中的I 0和周期T 相同．下列说法中正确的是( C )A ．在相同时间内三个电阻发热量相等B ．在相同时间内，甲、乙发热量相等，是丙发热量的2倍C ．在相同时间内，甲、丙发热量相等，是乙发热量的12D ．在相同时间内，乙发热量最大，甲次之，丙的发热量最小解析：甲的有效值为：I ＝I 02，由Q ＝I 2Rt 可知一个周期内甲的发热量为：Q 1＝I 20RT 2；乙前、后半个周期电流大小相等，故其发热量为：Q 2＝I 20RT ；丙只有前半个周期有电流，故其发热量为：Q 3＝I 20R ×12T ＝I 20RT 2；故可知在相同时间内，甲、丙发热量相等，是乙发热量的12，故C 项正确．知识点一 交变电流的产生和描述1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动． (2)两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变． ②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变．(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次．(4)交变电动势的最大值E m ＝nBSω，与转轴位置无关，与线圈形状无关． 2．正弦式交变电流的变化规律(线圈在中性面位置开始计时)1．[交变电流的产生]如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时(A)A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→d→aD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力解析：绕圈绕垂直于磁场方向的轴转动产生交变电流，产生的电流、电动势及线圈各边所受安培力大小与转轴所在位置无关，故A对，B、D错；图示时刻产生电流的方向为a→d→c→b→a，故C错．2．[交变电流的图象](多选)如图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是(AC)A．电流表的示数为10 AB．线圈转动的角速度为50π rad/s C．0.01 s时线圈平面与磁场方向平行D．0.02 s时电阻R中电流的方向自右向左解析：电流表的示数为交变电流的有效值10 A，A项正确；由ω＝2πT可得，线圈转动的角速度为ω＝100π rad/s，B项错；0.01 s时，电路中电流最大，故该时刻通过线圈的磁通量最小，即该时刻线圈平面与磁场平行，C项正确；根据楞次定律可得，0.02 s时电阻R中电流的方向自左向右，D项错．3．[交变电流的瞬时表达式](2019·吉林质检)边长为a的N匝正方形线圈在匀强磁场中绕垂直于磁感线且与线圈在同一平面内的对称轴匀速转动，转速为n，线圈所围面积内的磁通量Φ随时间t变化的规律如图所示，图象中Φ0为已知．则下列说法正确的是(D)A．t1时刻线圈中感应电动势最大B．t2时刻线圈中感应电流为零C．匀强磁场的磁感应强度大小为Φ0 Na2D．线圈中瞬时感应电动势的表达式为e＝2NπΦ0n cos2πnt解析：t1时刻线圈的磁通量最大，但磁通量的变化率为0，根据法拉第电磁感应定律可知此时线圈中感应电动势为0，A 项错误；t2时刻线圈的磁通量为零，但磁通量的变化率最大，根据法拉第电磁感应定律可知此时线圈中感应电流为最大值，B项错误；磁通量与线圈匝数无关，根据磁通量的定义可得Φ0＝Ba2，B＝Φ0a2，C项错误；线圈中瞬时感应电动势的表达式为e＝NBSωcosωt＝2NπΦ0n cos2πnt，D项正确．知识点二有效值的理解与计算1．有效值的理解跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对于正弦交流电，其有效值和峰值的关系为E＝E m 2，U＝U m2，I＝I m2.2．有效值的计算(1)计算有效值时要注意根据电流的热效应，抓住“三同”：“相同时间”内“相同电阻”上产生“相同热量”列式求解．(2)利用两类公式Q＝I2Rt和Q＝U2R t可分别求得电流有效值和电压有效值．(3)若图象部分是正弦(或余弦)交流电，其中的从零(或最大值)开始的14周期整数倍的部分可直接应用正弦式交变电流有效值与最大值间的关系I m＝2I、U m＝2U求解．3．几种典型的交变电流的有效值4．[正弦式交变电流的有效值]电阻R1、R2与交流电源按照图甲所示方式连接，R1＝10 Ω，R2＝20 Ω.合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示．则(B)A ．通过R 1的电流有效值是65 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流最大值是65 2 AD ．R 2两端的电压最大值是6 2 V解析：首先从交变电流图象中找出交变电流的最大值即为通过R 2的电流的最大值，为35 2 A ，由正弦交变电流最大值与有效值的关系I m ＝2I ，可知其有效值为0.6 A ，由于R 1与R 2串联，所以通过R 1的电流的有效值也是0.6 A ，A 、C 错误；R 1两端电压的有效值为U 1＝IR 1＝6 V ，B 正确；R 2两端电压的最大值为U m2＝I m R 2＝352×20 V ＝12 2 V ，D 错误． 5．[部分缺失的正弦式交变电流的有效值]如图所示为一个经双可控硅调节后加在电灯上的电压，正弦交流电的每一个二分之一周期中，前面四分之一周期被截去，则现在电灯上电压的有效值为( D )A ．U m B.U m2 C.U m3D.U m2解析：由题给图象可知，交流电压的变化规律具有周期性，用电流热效应的等效法求解．设电灯的阻值为R ，正弦交流电压的有效值与峰值的关系是U ＝U m2，由于一个周期内半个周期有交流电压，一周期内交流电产生的热量为Q ＝⎝⎛⎭⎫U m 22R t ＝U 2m 2R ·T 2，设交流电压的有效值为U ，由电流热效应得Q ＝U 2m 2R ·T2＝U 2R ·T ，所以该交流电压的有效值U ＝U m 2.选项D 正确． 6．[方形波的有效值]通过一阻值R ＝100 Ω的电阻的交变电流如图所示，其周期为1 s ．电阻两端电压的有效值为( B )A ．12 VB ．410 VC ．15 VD ．8 5 V解析：根据图象，一个周期T ＝1 s ，设该交变电流的有效值为U,0～0.4 s 的时间间隔为t 1＝0.4 s,0.4～0.5 s 的时间间隔t 2＝0.1 s ，根据电流的热效应，由2(I 21Rt 1＋I 22Rt 2)＝U 2R·T ，解得U ＝410 V ，B 正确．知识点三交变电流“四值”的理解和应用对交变电流“四值”的比较和理解典例小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图所示．矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压()A．峰值是e0B．峰值是2e0C ．有效值是22Ne 0D ．有效值是2Ne 0【审题关键点】 矩形线圈ab 边和cd 边切割磁感线的方向相反，故产生的感应电动势的方向相反，但对于感应电流的方向在闭合电路中，所以产生感应电流的方向相同．【解析】 由题意可知，线圈ab 边和cd 边产生的感应电动势的最大值都为e 0，因此对于单匝矩形线圈总电动势最大值为2e 0，又因为发电机线圈共N 匝，所以发电机线圈中总电动势最大值为2Ne 0，根据闭合电路欧姆定律可知，在不计线圈内阻时，输出电压等于感应电动势的大小，即其峰值为2Ne 0，故A 、B 错误；又由题意可知，若从图示位置开始计时，发电机线圈中产生的感应电流为正弦式交变电流，由其有效值与峰值的关系可知，U ＝U m2，即U ＝2Ne 0，故C 错误，D 正确． 【答案】 D7．(多选)如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( AC )A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πT tD ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πTt解析：由图中位置开始计时，电流瞬时值i ＝I m cos ωt ，转过60°时，I m cos60°＝1 A ，解得I m ＝2 A ，有效值I ＝22A ＝ 2 A ，故选项B 错误；消耗功率P ＝I 2R ＝4 W ，故选项A 正确；感应电动势的最大值E m ＝I m ·R ＝4 V ，所以e ＝E m cos ωt ＝4cos 2πT ·t ，故选项C 正确；磁通量Φ＝Φm sin2πT ·t ，而E m ＝BSω＝Φm ω＝Φm 2πT ，解得Φm ＝E m T 2π＝2T π，所以Φ＝2T π·sin 2πTt ，故选项D 错误． 8.如图所示，N ＝50匝的矩形线圈abcd ，ab 边长l 1＝20 cm ，ad 边长l 2＝25 cm ，放在磁感应强度B ＝0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3 000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里．求：(1)t ＝0时感应电流的方向； (2)感应电动势的瞬时值表达式；(3)线圈转一圈外力做的功；(4)从图示位置转过90°的过程中流过电阻R的电荷量．解析：(1)根据右手定则，线圈感应电流方向为adcba.(2)线圈的角速度ω＝2πn＝100π rad/s图示位置的感应电动势最大，其大小为E m＝NBl1l2ω代入数据得E m＝314 V感应电动势的瞬时值表达式e＝E m cosωt＝314cos100πt (V)．(3)电动势的有效值E＝E m 2线圈匀速转动的周期T＝2πω＝0.02 s线圈匀速转动一圈，外力做功大小等于电功的大小，即W＝I2(R＋r)T＝E2R＋r·T，代入数据得W≈98.6 J.(4)从t＝0起转过90°过程中，Δt内流过R的电荷量q＝NΔΦ(R＋r)ΔtΔt＝NBΔSR＋r＝NBl1l2R＋r代入数据得q＝0.1 C.答案：(1)感应电流方向沿adcba(2)e＝314cos100πt V(3)98.6 J(4)0.1 C交变电流瞬时表达式的书写问题1．确定正弦式交变电流的峰值，根据已知图象读出或由公式E m＝nBSω求出相应峰值．2．明确线圈的初始位置，找出对应的函数关系式．(1)若线圈从中性面位置开始转动，则i­t图象为正弦函数图象，函数式为i＝I m sinωt.(2)若线圈从垂直中性面位置开始转动，则i­t图象为余弦函数图象，函数式为i＝I m cosωt.9．图甲是交流发电机模型示意图．在磁感应强度为B的匀强磁场中，有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae和df分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路．图乙是线圈的主视图，导线ab 和cd分别用它们的横截面来表示．已知ab长度为L1，bc长度为L2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)(1)线圈平面处于中性面位置时开始计时，试推导t时刻整个线圈中的感应电动势e1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t时刻整个线圈中的感应电动势e2的表达式；(3)若线圈电阻为r，求线圈每转动一周电阻R上产生的焦耳热．(其他电阻均不计)解析：(1)矩形线圈abcd 在磁场中转动时，只有ab 和cd 切割磁感线，且转动的半径为r ＝L 22，设ab 和cd 的转动速度为v ，则v ＝ω·L 22在t 时刻，导线ab 和cd 因切割磁感线而产生的感应电动势均为E 1＝BL 1v ⊥由图可知v ⊥＝v sin ωt则整个线圈的感应电动势为e 1＝2E 1＝BL 1L 2ωsin ωt .(2)当线圈由图丙位置开始运动时，在t 时刻整个线圈的感应电动势为e 2＝BL 1L 2ωsin(ωt ＋φ0)．(3)由闭合电路欧姆定律可知I ＝E R ＋r这里E 为线圈产生的电动势的有效值E ＝E m 2＝BL 1L 2ω2 则线圈转动一周在R 上产生的焦耳热为Q R ＝I 2RT其中T ＝2πω于是Q R ＝πRω⎝⎛⎭⎫BL 1L 2R ＋r 2. 答案：(1)e 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0)(3)πRω⎝⎛⎭⎫BL 1L 2R ＋r 2。

第2节 交变电流的描述学习目标要求核心素养和关键能力1.知道交变电流的周期、频率的概念，掌握 T 、f 、ω之间的关系。

2．理解交变电流的峰值、有效值的概念，会根据电流的热效应计算电流的有效值。

3．理解正弦式交变电流的公式和图像。

1.科学思维利用等效的思想理解“电流热效应”的概念。

2．关键能力数形结合分析问题的能力。

一、周期和频率1．周期：交变电流完成一次周期性变化所需的时间，通常用T 表示，单位是秒。

2．频率：交变电流完成周期性变化的次数与所用时间之比叫作它的频率。

数值等于交变电流在单位时间内完成周期性变化的次数。

通常用f 表示，单位是赫兹。

3．T 、f 、ω三者之间的关系(1)周期与频率的关系：f ＝1T 或T ＝1f 。

(2)角速度与频率的关系：ω＝2πf 。

二、峰值和有效值1．峰值：交变电流的最大值。

峰值I m 或U m ，用来表示电流的强弱或电压的高低。

2．有效值定义：让交变电流与恒定电流分别通过大小相同的电阻，如果在交变电流的一个周期内它们产生的热量相等，则这个恒定电流的数值就叫作这一交变电流的有效值。

3．正弦式交变电流的有效值与峰值的关系理论计算表明，正弦式交变电流的有效值I 、U 与峰值I m 、U m 之间的关系为I ＝I m 2＝0.707I m ，U ＝U m2＝0.707U m 。

【判一判】(1)正弦式交变电流的正负两部分是对称的，所以有效值为零。

(×)(2)交变电流的有效值就是一个周期内的平均值。

(×)(3)一个正弦式交变电流的峰值同周期、频率一样是不变的，但有效值是随时间不断变化的。

(×)(4)交流电路中，交流电压表、交流电流表的测量值都是有效值。

(√)三、正弦式交变电流的公式和图像1．正弦式交变电流的公式和图像可以详细描述交变电流的情况。

若线圈通过中性面时开始计时，交变电流的图像是正弦曲线。

2．若已知电压、电流最大值分别是U m、I m，周期为T，则正弦式交变电流电压、电流表达式分别为u＝U m sin__2πT t，i＝I m sin__2πT t。

交变电流交变电流是指电流随时间变化而反复改变方向的电流。

在交流电路中，电流的方向会以固定的频率改变，这个频率通常是以赫兹（Hz）为单位来表示，也就是每秒钟的周期数。

交变电流是电力系统中最常见的电流形式之一，其在工业和家庭用电方面都得到了广泛的应用。

交变电流的产生主要是通过交流电源来实现的。

交流电源通常由发电厂提供，通过输电线路将电能送至各个家庭和工业设施。

当交流电源供电时，电荷会来回移动，并且随着时间的改变而改变方向，从而形成了交变电流。

与之相对应的是直流电流，它是指电流方向保持不变的电流形式。

交变电流的特点是它的方向和大小会随着时间的改变而不断变化。

它的波形通常是一个正弦曲线，通过周期性的变化来描述电流的变化规律。

在一个完整的周期内，电流会先达到最大值，然后逐渐减小至零，再反向增大到负的最大值，最后再次回到零。

这个变化的过程会不断重复。

交变电流的频率是指电流方向变化的速度，单位是赫兹。

在电力系统中，常见的频率是50赫兹和60赫兹，分别对应每秒钟50次和60次的方向变化。

在不同地区使用的电力系统中，频率可以有所不同。

交变电流的应用广泛。

在家庭用电方面，我们常用的交流电就是通过电网供应的。

家庭中的电器设备如电视、冰箱、洗衣机等都是使用交变电流工作的。

而在工业领域，交变电流同样得到了广泛应用。

比如通过电动机将电能转化为机械能、通过变压器进行电能的传输和变压、通过电炉加热等都是利用了交变电流的特性。

在交流电路中，我们需要对交变电流的性质进行研究和分析。

其中一个重要的参数是交变电流的幅值，即电流在一个周期内的最大值。

通过了解电流的幅值，我们可以更好地设计电路和选择合适的电器设备。

此外，交变电流还具有频率、相位等特性，这些特性对于电路的稳定性和性能也具有重要影响。

因此，对于交变电流的研究和应用具有重要的意义。

它不仅应用广泛，还是电力系统的基础。

通过对交变电流的认识和理解，我们可以更好地利用电能，提高电力系统的效率和安全性。

交变电流的产生与描述一、交变电流的产生和变化规律1、 交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电。

2、 正弦式电流；随时间按正弦规律变化的电流叫做正弦式电流，正弦式电流的图象是正弦曲线，我国市用的交变电流都是正弦式电流3、中性面：中性面的特点是，线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零；线圈经过中性面时，内部的电流方向要发生改变。

4、正弦式交流电的产生和变化规律 （1）产生过程 （2）规律函数形式：N 匝面积为S 的线圈以角速率ω转动，从某次经过中性面开始计时，则e=NBSωsinωt ，用Em 表示峰值NBSω，则t E e m ωsin =，电流t i R E R em ωsin ==。

二、 描述交变电流的物理量1、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。

（1）周期T ：交变电流完成一次周期性变化所需的时间，单位是秒（S ），周期越大，交变电流变化越慢，在一个周期内，交变电流的方向变化2次。

（2）频率f:交变电流在1s 内完成周期性变化的次数，单位是赫兹，符号为Hz ，频率越大，交变电流变化越快。

（3）关系：πω21==T f2、瞬时值、最大值、有效值和平均值（1）感应电动势瞬时值表达式：(在计算通电导体或线圈所受的安培力时，应用瞬时值。

) 若从中性面开始，感应电动势的瞬时值表达式：t e e m ωsin =（伏）。

感应电流瞬时值表达式：tI i m ωsin ·=（安）若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：te m ωεcos ·=（伏）。

感应电流瞬时值表达式：tI i m ωcos ·=（安）（2）交变电流的最大值（以交变电动势为例）。

m ε——交变电动势最大值：当线圈转到穿过线圈的磁通量为0的位置时，取得此值。

应强调指出的是，m ε与线形状无关，与转轴位置无关，其表达式为ωεNBS m =。

第2节 描述交流电的物理量一、周期和频率 1．周期(T )交变电流完成一次周期性变化的时间，单位：秒(s)。

2．频率(f )交变电流在1 s 时间内完成周期性变化的次数，单位：赫兹(Hz)。

3．两者的关系互为倒数关系，即T ＝1f。

4．物理意义描述交变电流变化快慢的物理量。

5．角速度ω与T 、f 的关系：ω＝2πT＝2πf 。

6．我国使用的交变电流：T ＝0.02 s ，f ＝1T＝50 Hz ，ω＝100π rad/s ，电流方向每秒改变100次。

二、峰值 有效值 1．峰值交变电流的电流和电压在一个周期内所能达到的最大值。

2．有效值(1)定义：如果交流电与某一直流电通过同一电阻，在相同的时间内所产生的热量相等，则这个直流电的电流和电压值，就分别称为相应交流电的电流和电压的有效值。

1.周期和频率是描述交变电流变化快慢的物理量，周期和频率互为倒数关系，我国使用的交流电的频率为50 Hz 。

2．有效值是根据电流的热效应进行定义的，对于正弦交变电流来说，有效值和峰值的关系为：I ＝I m2，U ＝U m 2，E ＝E m2。

3．在交流电路中，电压表、电流表的示数均为有效值，计算用电器产生的电热时必须应用电流或电压的有效值。

(2)正弦交变电流的有效值与峰值的关系①电动势的有效值：E＝E m2＝0.707E m；②电流的有效值：I＝I m2＝0.707I m；③电压的有效值：U＝U m2＝0.707U m。

1．自主思考——判一判(1)我国提供的生活用电的发电机转子的转速为3 000 r/min。

(√)(2)交变电流在1 s内电流方向变化的次数就是它的频率。

(×)(3)交变电流的周期越大，交变电流的变化就越快。

(×)(4)生活用电的电压220 V指有效值，动力用电的电压380 V指峰值。

(×)(5)只要是交变电流，其峰值就是有效值的2倍。

(×)(6)家用电器铭牌上标称的电流、电压都是指有效值。

交变电流一、交变电流的产生规律1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。

(2)两个特殊位置的特点：①线圈平面与中性面重合时，S ①B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变。

①线圈平面与中性面垂直时，S ①B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变。

(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。

(4)交变电动势的最大值E m ＝nBSω，与转轴位置无关，与线圈形状无关。

2．产生正弦交流电的四种其他方式 (1)线圈不动，匀强磁场匀速转动。

(2)导体棒在匀强磁场中做简谐运动。

(3)线圈不动，磁场按正弦规律变化。

(4)在匀强磁场中导体棒的长度与时间成正弦规律变化。

3．交变电流的变化规律(线圈在中性面位置开始计时)4．书写交变电流瞬时值表达式的步骤(1)确定正弦交变电流的峰值，根据已知图像读出或由公式E m ＝nωBS 求出相应峰值。

(2)明确线圈的初始位置，找出对应的函数关系式。

①线圈从中性面位置开始计时，则i －t 图像为正弦函数图像，函数表达式为i ＝I m sin ωt 。

①线圈从垂直于中性面的位置开始计时，则i －t 图像为余弦函数图像，函数表达式为i ＝I m cos ωt 。

二、交变电流有效值的求解方法1．有效值的规定交变电流、恒定电流I 直分别通过同一电阻R ，在交流电的一个周期内产生的焦耳热分别为Q 交、Q 直，若Q 交＝Q 直，则交变电流的有效值I ＝I 直(直流有效值也可以这样算)． 2．有效值的理解(1)交流电流表、交流电压表的示数是指有效值；(2)用电器铭牌上标的值(如额定电压、额定功率等)指的均是有效值； (3)计算热量、电功率及保险丝的熔断电流指的是有效值； (4)没有特别加以说明的，是指有效值；(5)“交流的最大值是有效值的2倍”仅适用于正(余)弦式交变电流． 3．有效值的计算(1)计算有效值时要根据电流的热效应，抓住“三同”：“相同时间(周期整数倍)”内“相同电阻”上产生“相同热量”，列式求解．(2)分段计算电热求和得出一个周期内产生的总热量． (3)利用两个公式Q ＝I 2Rt和Q ＝U 2Rt 可分别求得电流有效值和电压有效值．(4)若图象部分是正弦(或余弦)式交变电流，其中的14周期(必须是从零至最大值或从最大值至零)和12周期部分可直接应用正弦式交变电流有效值与最大值间的关系I ＝I m 2、U ＝U m2求解．4．几种典型交变电流的有效值三、交变电流“四值”的理解和计算交变电流“四值”的比较四、针对练习1、如图所示，一矩形线圈的面积为S ，匝数为N ，电阻为r ，处于磁感应强度大小为B 的水平匀强磁场中，绕垂直磁场的水平轴OO ′以角速度ω匀速运动。
