070305热源和热交换系统分项工程检验批质量验收记录表

换热站安装检验批质量验收记录
0513*******
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分
可按设计系统、设备种类划分；大中型设备单独划分为检验批。

三、GB50242-2002规范摘要
主控项目
13.6.1 热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4Mpa。

检验方法：在试验压力下，保持10min压力不降。

13.6.2 高温水系统中，循环水泵和换热器的相对安装位置应按设计文件施工。

检验方法：对照设计图纸检查。

13.6.3 壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度。

检验方法：观察和尺量检查。

一般项目
13.6.4 换热站内设备安装的允许偏差应符合本规范表13.3.10的规定。

13.6.5 换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。

13.6.6 换热站内管道安装的允许偏差应符合本规范表13.3.11的规定。

13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表4.4.8的规定。

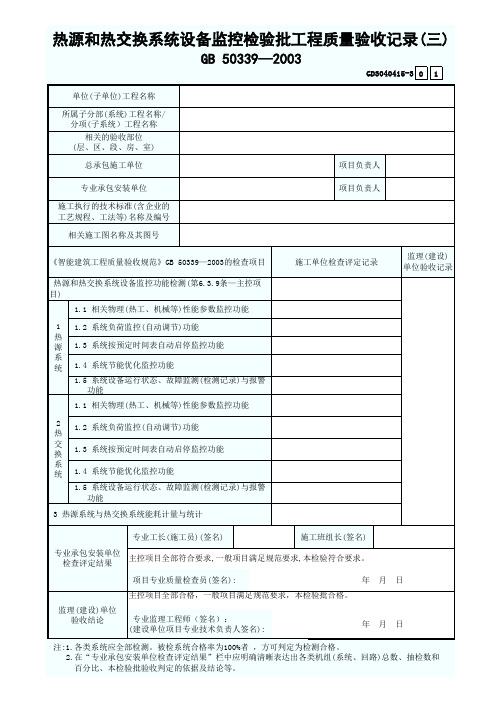

热源和热交换系统分项工程质量检测记录表填表说明1. 本表为热源和热交换系统功能检测表，热源和热交换系统作为建筑设备监控系统子分布工程中的分项工程,其功能检测内容为主控项目。

2. 热源和热交换系统包括热源系统和热交换系统。

热源系统的检测项目包括系统监测参数、锅炉燃烧系统自动调节、锅炉设备顺序启停及运行台数控制、锅炉房可燃及有害气体浓度检测报警、烟道温度及蒸汽压力过载报警、设备故障报警及安全保护功能等；热交换系统检测项目包括系统监测参数、热交换系统自动负荷调节、设备顺序启停控制、超压报警、循环泵故障报警及保护等。

根据工程的具体要求，有增加的检测项目时，可在表中检测项目一栏中增加项目。

3. 每套系统填写一张表，当检测多个系统时，表格填写应与被检系统数量对应，并附加序号，即表B.0.1-0605-x,x为被检系统排列序号。

4. 表中各项要填写准确完整，检测部位可填写具体位置，例如机房位置楼层、部位等。

5. 热源系统包括燃煤锅炉、燃气锅炉、燃油锅炉、电锅炉等，不同的锅炉检测项目有所不同，可根据具体情况酌定。

系统监测参数包括锅炉的温度、压力、流量等其它物理量进行监测的正确性和准确性认定；锅炉燃烧系统自动调节包括锅炉控制中对被控参数进行调节的功能，其稳定性、控制精度、响应时间应符合设计要求。

锅炉房可燃及有害气体浓度报警和烟道温度及蒸汽压力报警是有关安全和人身健康的问题，应对其功能进行认定。

6. 热交换系统包括间联型、混水型等不同的热交换设备，不同的热交换系统检测项目有所不同，可根据具体情况酌定。

间联型热交换系统监测参数包括一次网供水温度、一次网回水温度、二次水出口温度、分水器供水温度、集水器回水温度、二次网回水流量、一次网供回水压力、二次网供回水压力、膨胀水箱液位、电动调节阀的阀位显示、二次水循环泵及补水泵运行状态等。

系统自动负荷调节包括根据二次网供水温度测量值与给定值的比较，调节一次网回水调节阀；利用液位开关检测膨胀水箱液位，用以控制补水泵等，根据热交换设备和控制方案的不同，检测控制功能是否符合设计要求。
