线切割作业指导书11000字一、作业前准备1、机床操作员必须在经过相关机床操作培训并拥有相应的心理素质和技术的情况下，才能独立进行线切割加工操作；2、线切割机操作员必须熟知机床的各项技术参数和操作规程，并在作业前检查机床的各个部位是否正常，如管道堵塞、滑块、进给装置、切割刀具的磨损等；3、在进行线切割加工前，必须清洗工件表面，保证工件表面没有任何污垢，否则会影响线切割质量；4、机床操作员必须正确安装线切割刀具，必要时测量刀具的长度并根据尺寸进行设置；5、对于大型工件的线切割加工，必须确定好机床的工件支撑装置；6、在进行线切割加工前，必须根据工件的形状和不同的加工方式，选择不同的刀具和切割参数，并在加工过程中适时调整参数；7、线切割机操作员在进行加工过程中一定要注意安全，防止意外事故的发生，如：线切割时机床操作员不能贴近工件或切割刀具；8、加工过程中保持机床和工件干燥，防止机床产生腐蚀或工件弯曲；二、线切割加工检查1、在线切割加工过程中，应随时注意工件的尺寸和精度，以保证加工的成品质量；2、对于线切割机刀具磨损情况进行定期检查，必要时及时更换刀具，以保证加工精度；3、在线切割加工后，必须对加工的成品进行检测，根据加工要求进行检查尺寸和表面质量；三、线切割加工过程中的问题处理1、线切割刀具磨损均匀处理方法：机床操作员在加工过程中要经常检查和调整线切割刀具的位置，以保证刀具磨损均匀；2、在线切割加工过程中出现断丝处理方法：机床操作员要及时更换切割线丝，根据加工过程调整切割参数，以保证加工质量；3、线切割加工后出现不懂的问题处理方法：机床操作员应及时查找原因，排除故障，保证加工质量；4、线切割加工过程中机床或者工件存在磨损或损坏处理方法：机床操作员应及时进行维修或者更换，以保证加工质量；四、安全注意事项1、在加工过程中，必须保证机床和周围环境卫生，避免机床和工件遭受外界环境污染和腐蚀；2、机床操作员在进行线切割加工过程中必须佩戴防护镜、手套等防护用品，以防线切割刀具伤人；3、机床操作员在加工过程中，必须严格按照操作规程操作，并按要求进行检查机床和工件的各项技术参数和操作规程。
线切割指导书第一部分：引言1.1 目的线切割技术在现代制造业中得到广泛应用，用于将金属材料或其他材料切割成所需的形状和尺寸。
本指导书的目的是为使用线切割机的操作人员提供一份详细的操作指南，以确保线切割工艺的正确实施和安全操作。
1.2 适用范围本指导书适用于使用线切割机进行金属材料切割的操作人员。
本指导书将介绍线切割的原理、设备的操作步骤、安全操作要点以及常见故障排除等内容。
第二部分：线切割原理2.1 原理概述线切割是一种采用金属丝或线作为电极，在脉冲电流的作用下通过与工件的间隙放电来切割材料的加工方法。
通过不断移动电极线和工件，可以实现复杂形状的切割。
2.2 切割参数线切割的切割参数包括放电电流、放电时间、冲击电压等。
不同材料和切割要求需要调整不同的参数来获得最佳的切割效果。
第三部分：设备操作3.1 设备准备3.1.1 线切割机的检查在每次使用线切割机之前，操作人员应仔细检查设备的各个部位，包括切割头、电源、冷却系统等，确保设备处于良好工作状态。
3.1.2 切割材料的准备在进行线切割之前，操作人员需要准备好切割材料，并确保材料的尺寸和表面质量符合要求。
3.2 操作步骤3.2.1 设备开启按照设备操作手册中的要求，正确启动线切割机。
确保设备连接到正确的电源，并进行必要的安全检查。
3.2.2 材料夹紧将待切割材料夹紧在工作台上，并调整好切割位置。
注意安全操作，避免手指或其他物体受伤。
3.2.3 参数设置根据切割要求，设置合适的切割参数，包括放电电流、放电时间和冲击电压等。
3.2.4 开始切割确认参数设置正确后，按下开始按钮，开始切割。
在切割过程中，操作人员需要密切观察切割情况，并及时对设备和切割参数进行调整以获得良好的切割效果。
第四部分：安全操作要点4.1 穿戴个人防护装备操作人员在使用线切割机时，应穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护服和防护手套等。
4.2 设备维护和保养定期检查线切割机的各个关键部位，包括电源、切割头和冷却系统等。

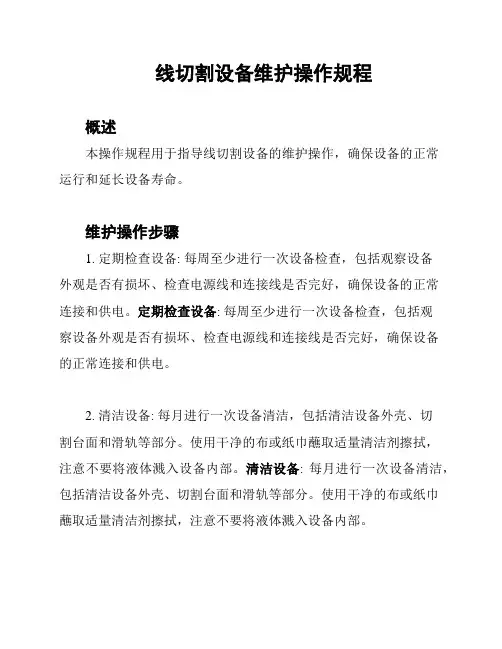

线切割设备维护操作规程概述本操作规程用于指导线切割设备的维护操作，确保设备的正常运行和延长设备寿命。
维护操作步骤1. 定期检查设备: 每周至少进行一次设备检查，包括观察设备外观是否有损坏、检查电源线和连接线是否完好，确保设备的正常连接和供电。
定期检查设备: 每周至少进行一次设备检查，包括观察设备外观是否有损坏、检查电源线和连接线是否完好，确保设备的正常连接和供电。
2. 清洁设备: 每月进行一次设备清洁，包括清洁设备外壳、切割台面和滑轨等部分。
使用干净的布或纸巾蘸取适量清洁剂擦拭，注意不要将液体溅入设备内部。
清洁设备: 每月进行一次设备清洁，包括清洁设备外壳、切割台面和滑轨等部分。
使用干净的布或纸巾蘸取适量清洁剂擦拭，注意不要将液体溅入设备内部。
3. 润滑滑轨: 每三个月进行一次滑轨的润滑，使用适量的润滑油沿滑轨均匀涂抹，确保滑轨运动顺畅。
润滑滑轨: 每三个月进行一次滑轨的润滑，使用适量的润滑油沿滑轨均匀涂抹，确保滑轨运动顺畅。
4. 更换切割丝: 当切割丝的张力不足或丝片出现明显损坏时，应及时更换切割丝。
更换切割丝前，先关闭设备电源，然后按照设备使用说明书的要求进行切割丝的更换。
更换切割丝: 当切割丝的张力不足或丝片出现明显损坏时，应及时更换切割丝。
更换切割丝前，先关闭设备电源，然后按照设备使用说明书的要求进行切割丝的更换。
5. 记录维护情况: 每次进行维护操作后，应及时记录维护日期、维护内容和维护人员等信息，并保存在维护记录册中，以备查阅。
记录维护情况: 每次进行维护操作后，应及时记录维护日期、维护内容和维护人员等信息，并保存在维护记录册中，以备查阅。
安全注意事项- 在进行设备维护操作时，必须确保设备已经断电，并且主电源已切断。
- 在清洁设备时，应使用专用的清洁剂，切勿使用腐蚀性化学品或水直接喷洒到设备上。
- 润滑滑轨时，应确保润滑油不会滴到其他部分，以免影响设备正常运行。
- 更换切割丝时，切勿直接用手触碰切割丝，以免造成伤害。

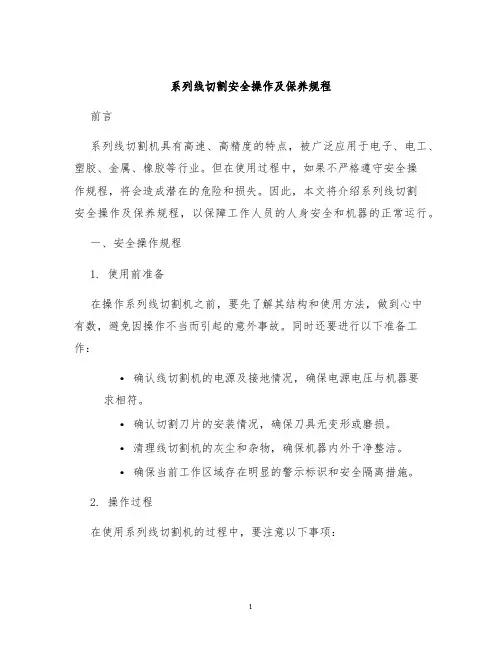

系列线切割安全操作及保养规程前言系列线切割机具有高速、高精度的特点，被广泛应用于电子、电工、塑胶、金属、橡胶等行业。
但在使用过程中，如果不严格遵守安全操作规程，将会造成潜在的危险和损失。
因此，本文将介绍系列线切割安全操作及保养规程，以保障工作人员的人身安全和机器的正常运行。
一、安全操作规程1. 使用前准备在操作系列线切割机之前，要先了解其结构和使用方法，做到心中有数，避免因操作不当而引起的意外事故。
同时还要进行以下准备工作：•确认线切割机的电源及接地情况，确保电源电压与机器要求相符。
•确认切割刀片的安装情况，确保刀具无变形或磨损。
•清理线切割机的灰尘和杂物，确保机器内外干净整洁。
•确保当前工作区域存在明显的警示标识和安全隔离措施。
2. 操作过程在使用系列线切割机的过程中，要注意以下事项：•必须佩戴防护手套、护目镜和防护耳罩，避免切割过程中冒出的金属屑击中面部或进入耳道，在保护好身体安全的同时，还可以减少噪音影响。
•操作时需端正姿态，双手把握手柄，避免在切割过程中出现手部晃动太大，从而影响切割效果，并将导致刀具和工件被损坏。
•操作人员要时刻留意材料的厚度和硬度，选择对应的切割刀具，并按照规定的切割深度操作，避免产生危险的过切或欠切等情况。
•在操作结束后，要及时关闭系列线切割机的电源，并清理机器，保证其功能完好。
3. 救援措施在操作过程中，如果出现以下情况，应该立即采取相应的救援措施：•发现线切割机出现故障或异常，应该立刻停止操作，并通知维修人员进行维修。
•当切割机出现卡住或阻塞时，不要强行使用力量进行操作，应该先停止，检查机器的状态，并排除障碍物后再开始工作。
•如果发生意外事故，应立刻呼叫救护车或联系医生进行处理。
二、保养规程1. 日常保养日常保养是线切割机长时间运行的保障。
在日常使用过程中，操作人员需要：•定期检查线切割机的使用情况，避免产生意外故障。
•定期清洗和清理线切割机的各个部位，以保持机器的正常运行状态，并防止维修时浪费时间和资金。
线切割操作及维修手册1. 线切割概述1.1 定义和原理- 线切割是一种金属加工方法，通过在导电材料上施加高频脉冲电流，在短时间内产生弧光放电并使其局部升温至熔化或汽化状态，从而实现对材料的分离。
1.2 应用领域- 汽车制造、航空航天、模具制造等行业都广泛应用了线切割技术。
2. 设备准备与安全注意事项2.1 设备清单a) 主机设备：包括主控台、发火装置等；b) 辅助设备：如水箱、滤网器等；c) 刀片和耗材：不同厚度的钨丝以及其他必要配件。
3. 操作步骤详解3.a 准确测量i）使用尺子或者卡尺进行精确测量，并记录下所需长度。
ii）根据需要将被处理物固定到适当位置（夹紧装置）。
3.b 设置参数i）选择合适直径大小的铜管作为导向轮；ii）根据材料的种类和厚度，设置合适的电流、脉冲宽度等参数。
3.c 进行切割操作i）打开主控台，并将被处理物与导向轮之间保持一定距离；ii）启动发火装置并触发放电过程；iii) 等待完成后关闭设备。
4. 常见故障及维修方法4.1 刀片磨损或断裂- 解决方案：更换新刀片，并检查是否有其他原因导致异常。
4.2 引线连接不良- 解决方案：重新接好引线，确保稳固可靠。
5. 维护注意事项5.a 定期清洁滤网器i）使用软毛刷清除滤网上积聚的金属粒子；ii）用专门工具拆卸滤网进行彻底清洗。
6. 监管法律名词及注释：- 资质许可证: 指经相关部门审批核准取得相应资格或权限所颁布给企业、个人等单位从事某些特殊活动（如生产销售食品药品）、提供服务（如医院举办者、律师事务所等）的凭证。
- 安全生产许可证: 指依法由安监部门对企业或个人进行审查合格后，颁发给其从事危险性较大行业活动（如矿山开采、化工制造等）时必须具备并持有的一种特殊资质。
本文档涉及附件：1. 设备清单2. 刀片和耗材规格表注：请根据实际情况添加其他相关文件作为附件。
版本：A/0 线切割维护保养作业指导书编号：FQ/GW-07-12 1．每天要擦拭机床表面，做到床身表面无污物。
2．不定期（时间间隔参考机床工作量）清理轮两侧夹杂的污物（切割下的铁粉及污泥）。
3．线切割导轮及导轮轴承要定期更换（一般在四个月左右），安装时要使导轮转动顺畅，尽量减小阻力。
4．线切割冷却液（乳化液）要定期及时的更换（乳化液液色成深灰色时）一般一周一次。
冷却液不要太浓。
5．不允许在工作台横梁上敲击工件以免横梁变形。
工件完活后及时清理留在工作台内的切割余料。
6．禁止将一切铁物放在机床表面，以免油漆脱落。
7．定期给出机床各个注油口加润滑油，使各部件得到充分润滑（尤其机床丝、导轨处）。
8．定期（一年）清理数控控制器内的灰尘，必要时要用精密电子元件洗剂清洗集成电子原件。
9．要保持线切割周围的地面干净，划分工件的待加工区和已加工区，有序的摆放工件。
10．对一些老化的、浸在油中的电线应及时报有关部门更换。
编制：审核：批准：
第1页共1页。
线切割机床安全操作维护作业引导书一、引言作为一项精密机械加工技术，线切割机床在制造业中得到广泛的应用。
然而，线切割机床所涉及的高电压电流、高温高压油蒸汽等，都是潜在的不安全源，因此，在操作线切割机床时，必需注意安全。
本文将从操作前、操作中、操作后三个方面，认真介绍线切割机床的安全操作维护引导。
二、操作前1、谙习工作原理及相关规格必需在操作前充分了解线切割机床的工作原理、结构及相关规格，把握工作过程中需要注意的问题，特别是针对不同性质的材料，合理设置切割参数，以提高生产效率。
2、佩戴防护用品在进行线切割加工时，员工必需佩戴防护用品，如护目镜、防护手套、耳机等。
特别是电极管更换时，要注意不要将手指磕碰在机床内部的任何部位，并且不要直接用手触碰电极管。
3、检查机床及设备状态机床及设备的运行状态会直接影响到生产效率及产品质量，因此在操作前肯定要对机床及设备进行检查，如设备的电线及管道是否处于良好状态，机床的电极是否正常、加热器是否开启、水位是否正常等。
4、正确的操作流程正确的操作流程可以有效降低操作风险。
首先，员工要切换电源开关，在电机标识上再二次确认电压是否与线切割机床相符，滑板应当靠后放置。
接下来，员工要先安装工件夹紧装置，然后设置电极位置并调整电极压力。
三、操作中1、操作注意事项在操作过程中，员工需要在机床旁保持警觉，当发觉机床运行不正常时，要随时关闭电源，排出故障。
切割过程中需要注意掌控切割速度与切割深度，以避开过度或不足对产品质量的影响。
2、防止火灾在线切割机床运行时，会产生大量的高温高压油蒸汽，这对防火工作提出了很高的要求。
因此，员工需要严格依照规定使用防火油，保证机床和周边环境的干燥，并注意防火器材的摆放位置和数量。
四、操作后1、适时清理机床清理机床可以有效避开灰尘沉积和机械零件磨损，保持机床的良好状态。
清理时，必需断电，清除机床内部的油污、灰尘以及其他杂物，特别是电子部分不能使用湿布擦拭。
线切割操作及维修手册摘要:本文档旨在提供关于线切割操作及维修的详细手册。
线切割是一种常用的金属加工方法，它利用高压电源和铜丝电极来切割和加工各种形状的金属材料。
本手册将介绍线切割的基本原理、操作步骤以及常见问题的解决方法。
通过正确理解和遵循本手册中的指南，您将能够更好地进行线切割操作和维修工作。
第一部分：线切割基本原理1.1 线切割工作原理1.2 线切割的适用材料1.3 线切割的优点和局限性第二部分：线切割操作2.1 设备准备2.1.1 选择适当的工作场所2.1.2 检查设备完整性2.1.3 配置所需的切割电极2.2 安全操作指南2.2.1 穿戴个人防护装备2.2.2 遵守设备操作规程2.2.3 预防火灾和电击2.3 线切割步骤2.3.1 选择切割参数2.3.2 设定工作台夹紧装置2.3.3 启动设备并调整切割速度 2.3.4 进行线切割操作2.3.5 完成线切割工作2.4 操作注意事项2.4.1 避免过度烧蚀电极2.4.2 避免材料变形和变色2.4.3 避免浸润电极的飞溅物第三部分：线切割维修手册3.1 常见故障排查3.1.1 切割质量不佳3.1.2 切割速度不稳定3.1.3 切割电弧不稳定3.2 维修方法和步骤3.2.1 维修电极3.2.2 维修切割线路3.2.3 维修切割电源3.2.4 维修切割床和工作台结论:通过本手册中提供的线切割操作和维修指南，您可以更好地了解线切割的工作原理和操作步骤。
同时，本手册还提供了常见故障排查和维修方法，可以帮助您快速解决线切割过程中遇到的问题。
请确保在进行线切割操作和维修时始终遵守安全规程，并根据本手册的指导准确操作，以确保工作的顺利进行。
线切割加工作业指导书
1、线切割加工注意事项
1.1先开稳压电源，后开高压开关，5分钟后方可开始加工；
1.2在钼丝运转情况下，才可开高频电源（60V—80V），停机时先
关高频电源；
1.3不得在无冷却液情况下加工，钼丝接触工作时，开冷却液；
1.4发生故障时立即关闭高频电源；
1.5禁止用手接触钼丝及用湿手接触电器开关；
1.6加工过程中，注意工件有无变形移动，切落的防止工件掉落摔
坏或砸断电极线；
1.7非指定人员不得动用设备，室内有安全防火措施；
1.8操作者必须熟悉机床性能与结构，掌握操作程序，严格遵守安
全守则；
2、线切割加工步骤
2.1开机前，按设备润滑图表注油，手摇纵向横向移动工作台，转
动运丝机构是否灵活，手动操作各手柄检查各机构是否正常；
2.2输入编程程序，模拟运行，检查程序是否正确；
2.3启动冷却泵、运行电机，输入程序，空转10分钟后，加工工件；
2.4停机前，程序复位，关闭冷却泵及运丝电机；
2.5关闭机床开关及电控柜空气开关；
2.6清洁机床，按设备润滑图表进行注油，对刮研面抹油；
3、保养要求
3.1检查过滤器、树脂、液位，及时更换及加水；
3.2清理机床卫生，包括外罩及小槽内的卫生；
3.3每周检查丝垂直及清理废丝，每二周清洗一次上下机头及后部
吸水装置及进气口滤网。
