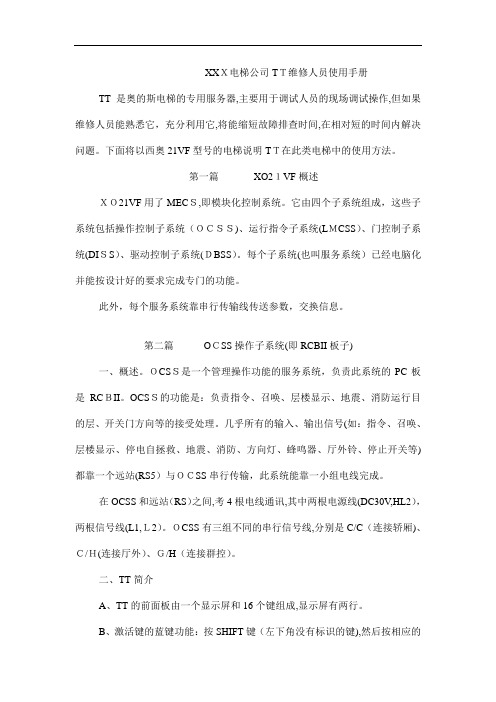

XXＸ电梯公司TＴ维修人员使用手册TT是奥的斯电梯的专用服务器,主要用于调试人员的现场调试操作,但如果维修人员能熟悉它，充分利用它,将能缩短故障排查时间,在相对短的时间内解决问题。
下面将以西奥21VF型号的电梯说明TＴ在此类电梯中的使用方法。
第一篇XO2１VF概述ＸＯ21VF用了MECＳ,即模块化控制系统。
它由四个子系统组成，这些子系统包括操作控制子系统（ＯＣＳＳ)、运行指令子系统(LＭCSS）、门控制子系统(DIＳS）、驱动控制子系统(ＤBSS）。
每个子系统(也叫服务系统）已经电脑化并能按设计好的要求完成专门的功能。
此外，每个服务系统靠串行传输线传送参数，交换信息。
第二篇OＣSS操作子系统(即RCBII板子)一、概述。
ＯCSＳ是一个管理操作功能的服务系统，负责此系统的PC板是RCＢII。
OCSＳ的功能是：负责指令、召唤、层楼显示、地震、消防运行目的层、开关门方向等的接受处理。
几乎所有的输入、输出信号(如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、蜂鸣器、厅外铃、停止开关等)都靠一个远站(RS5）与ＯＣSS串行传输，此系统能靠一小组电线完成。
在OCSS和远站（RS）之间,考4根电线通讯,其中两根电源线(DC30V,HL2），两根信号线(L1,Ｌ2）。
ＯCSS有三组不同的串行信号线,分别是C/C（连接轿厢)、Ｃ/Ｈ(连接厅外）、Ｇ/H（连接群控）。
二、TT简介A、TT的前面板由一个显示屏和16个键组成,显示屏有两行。
B、激活键的蓝键功能：按SHIFT键（左下角没有标识的键),然后按相应的键。
比如，如果按下GO ＯN／GO BＡCＫ键,将会出现ＧO ＯN(往下翻页)功能,但是按住SHIＦＴ键，然后按GO ＯN/ＧＯBACＫ键，将会出现GO BACＫ(往上翻页）功能。
C、当按下ＳHIFＴ键后,显示屏的第一个字符那里将会有指针闪烁。
图一：TT按键排列示意图各按键的功能见下表：三、如何连接TＴTＴ是连接在RCB上的P1端口,这样的连接可以进入OCSＳ和有限的进入ＭCSＳ，ＤＢＳS，DCSS。
电信设备维护操作说明书1. 操作概述电信设备维护操作是指对电信设备进行定期检查、故障处理、维修保养等工作。
本操作说明书旨在向维护人员提供详细的操作指导，确保设备能够正常运行并保障通信网络的稳定性和安全性。
2. 操作准备在进行电信设备维护操作之前，请进行以下准备工作：2.1 确认维护人员具备相关的技术知识和操作经验；2.2 获取维护所需的工具、设备和备件，并确保其完好；2.3 针对维护操作所涉及的设备类型，事先了解相关的技术文档和操作手册。
3. 操作步骤3.1 设备检查3.1.1 按照设备类型，对设备进行外观检查，确保设备表面无明显损伤，连接线路没有松动；3.1.2 检查设备指示灯，确保各指示灯正常亮起，无异常闪烁；3.1.3 检查设备风扇、散热器等部件，确保正常运转，无异响或堵塞；3.1.4 检查设备连接端口，确认连接稳定可靠，无掉包或断裂现象。
3.2 故障处理3.2.1 根据设备故障指示灯、系统报错等情况，判断故障类型和严重程度；3.2.2 参照设备技术文档和操作手册，采用适当的方法进行故障排除；3.2.3 确认故障解决后，进行设备功能测试，确保设备恢复正常运行。
3.3 维修保养3.3.1 根据设备维护周期和要求，对设备进行定期维护保养工作；3.3.2 清洁设备表面和内部，防止灰尘和异物对设备造成影响；3.3.3 检查设备电源、电线、接地线等，确保其安全可靠；3.3.4 检查设备存储空间，清理无用数据和日志，释放存储容量；3.3.5 更新设备软件和固件，确保设备在最新的版本上运行；3.3.6 对设备进行性能测试和负载测试，验证设备的稳定性和性能指标。
4. 注意事项4.1 在操作过程中，严格遵守安全操作规程和操作流程，确保人身安全和设备安全；4.2 遵循设备制造商的指导，正确使用工具和设备，避免操作不当导致额外的故障；4.3 在操作前，先备份重要数据和配置信息，以防操作过程中数据丢失或配置错误；4.4 注意保持操作环境整洁，避免灰尘等杂物进入设备内部，影响设备正常运行；4.5 维护操作结束后，及时记录操作情况、故障处理过程和维护结果，为后续的工作提供参考。

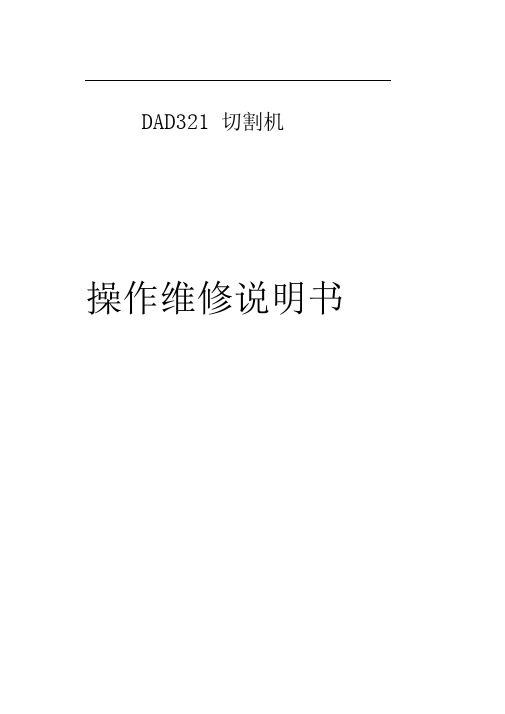

DAD321 切割机操作维修说明书DISCO一、开机所需掌握之基本操作1、需做的基本了解1、1、各按键的作用1、2、主屏幕上各选项菜单及其作用2、具体的切割流程2、1、参数的选定2、2、测高及测高参数的更改2、3、进入切割画面进行对位2、4、预切割的选择2、5、开始切割2、6、“8”刀检查2、7、基准线调整2、8、切割完成二、机台常出故障及其维修方法1、变频器失常1、1、(HS)变频器失常1 、2 、( VF1 )变频器失常2、转速失常3、按键失灵4、切割偏位5、无法测高6、屏幕闪动7、无法初始化8、破蓝膜9、对位无效10、显微镜不能呈像11、x/y/z/ e方向极限错误12、控制箱温度过高13、控制箱通信错误4、开机所需掌握之基本操作 1需做的基本了解1、1、各按键的作用1、1、1、数字按键区1)数字键：用于参数的录入、编辑2)+ /—键：用于+ /—符号的输入3)CE键：用于错误数值输入的删除4)1键：用于数值输入时位置选定4) ENTER键：用于参数修改、编辑时的确定和保存1、1、2、启停及参数选定键区1)EXIT键：用于选定操作的撤销、退出2)ALRMCLR键：用于机台报警的取消3)STAR/STOP键：控制切割的启动、停止及暂停4)方向键：用于参数位置的选定5)HOME键：回到当前页面第一个可编辑点1、1、3、菜单选择及系统控制键区1) F1-F10键：各页面中其所对应的各操作的选择键 2) SET UP 键：测高执行键3) DEVICE DATE 键：切割中查看当前所切材料的切割参数4) D I S P L A Y M O D E 键：切割对位时隐藏各字幕，只留基准线以便于对位 5) HAIR WIDE 键：扩大基准线宽度 6) HAIR NARROW 键：缩小基准线宽度 7) SYS INIT 键：系统初始化8) SPNDL 键：控制主轴的转动与停止9) CUT WATER 键：控制切割水的开启与关断 10) OPTION 键：中英文转换键11) C/T VAC 键：控制真空的开启与关闭 12) 英文字母键：负责各英文字母的录入(按下 SHIFT 键时才有效)1、1、4、各轴动作控制键区:1) X 键：控制X 轴左右移动 2) 丫键：控制丫轴前后移动 3) Z 键：控制主轴上下动作4) 9键：控制工作盘顺时针或者逆时针旋转 5) Z EM 键：紧急停止6) INDEX 键：按下时各轴会跳格移动 7) SLOW 键：按下时各轴手动移动时会很缓慢8)SHIFT键：锁定键，按下时其余按键无效1、2、主屏幕上各选项菜单及其作用2、具体的切割流程2、1、参数的选定根据所切材料的类型及尺寸选择相应地切割参数（F4）2、2、测高及测高参数的更改根据机台所放置的工作盘尺寸及将要切割的材料设定测高参数中工作盘的尺寸及主轴转速，之后退至主画面按SET UP 键开始测高。
电梯维修工具使用说明书一、前言电梯作为现代建筑中必不可少的交通工具之一，为了保证电梯的正常运行和安全性，需要定期进行维修和保养。
为此，我们特别研发了一套电梯维修工具，以便维修人员能够更加方便、高效地进行维修工作。
本使用说明书将详细介绍这些维修工具的使用方法和注意事项。
二、维修工具清单在开始使用维修工具之前，请确保已获得以下工具：1. 电梯维修钳：用于拧紧电梯连接件，确保电梯结构的牢固性。
2. 电梯检测仪：用于检测电梯内部电路和信号的正常运行情况。
3. 电梯维修工具包：包含各种螺丝刀、扳手等常用工具，用于维修电梯各个部件。
三、维修工具的使用方法1. 电梯维修钳的使用方法：（1）使用前，请检查维修钳的钳口是否完好，确保无损伤和松动。
（2）根据需要选择合适的钳口大小，并将钳口对齐螺栓或螺母。
（3）用力旋转维修钳，直到螺栓或螺母紧固到位。
（4）使用完毕后，清洁维修钳，并妥善保管。
2. 电梯检测仪的使用方法：（1）插入电梯检测仪的电源线，并将另一端插入电梯的控制主板插座。
（2）打开电梯检测仪的电源开关，并等待片刻，直到仪器自检完成。
（3）根据电梯故障代码手册，查找相应的故障代码，并根据指引检修故障。
（4）使用完毕后，关闭电梯检测仪的电源开关，并断开电源线。
3. 电梯维修工具包的使用方法：（1）根据维修需要，选择合适的工具。
（2）使用螺丝刀拆卸电梯面板上的螺丝，以便进一步进行维修作业。
（3）使用扳手松动或拧紧电梯各个部件，确保其正常运行。
（4）使用完毕后，请清洁并归位各个工具，并妥善保管。
四、维修注意事项1. 请勿将维修工具用于非指定的电梯维修工作，以免引起故障和安全事故。
2. 在使用维修工具前，请确保已经接受过相关的电梯维修培训，熟悉电梯的结构和工作原理。
3. 维修工作时，请注意切勿将手指或其他物体卡入电梯机械结构中，以免造成伤害。
4. 使用维修工具时，请注意工具的正确使用方法，确保安全操作。
5. 使用过程中如发现任何维修工具存在损坏或松动的情况，请立即停止使用，并及时更换或修理。
TCS系列降补固态软起动装置使用维护手册大力电工有限公司2010年6月目录一、交接试验 (2)二、试运行前的准备 (2)三、操作使用 (2)四、故障分析与排除 (7)五、维修保养 (9)附件1 降压器（无功发生器）运行维护规程 (10)附件2 交接试验 (13)一、交接试验参见附件2。
二、试运行前的准备1、检查电机起动前的母线电压，10kV母线电压以10.3～10.8kV为宜；2、分别将降压器和无功发生器的接线端子连接起来，用兆欧表测量端子与外壳的绝缘电阻（大于500MΩ为合格）。
3、检查降压器及无功发生器有无渗油、漏油，油位是否正常；检查吸湿剂是否变色，如已经全部变色应予更换；检查降压器的瓦斯继电器中是否有气体，有气体应将其完全放出；4、检查降压控制柜和无功控制柜中电流型端子是否处于连通位置；熔断器是否在工作位置；校对电压和电流继电器整定值是否准确；5、试运行前应将电机进行盘车；6、起动时要有人对软起装置进行监视，如有异常应立即通知操作人员停止起动。
三、操作使用3.1 起动过程中相关参数的记录每次起动时应记录相关参数，便于评估起动效果，参数具体包括：起动之前的母线电压、起动时的母线电压、母线电流、机端电压、电机电流、起动时间等；3.2 停机起动过程中如果出现异常情况，应立即通知操作人员进行停机操作。
3.3 文本编辑器的使用文本编辑器安装在无功控制柜上，用来显示报警信息和设置装置相关保护参数，并且在使用之前进行调试时可以进行相关操作，使调试更容易进行，缩短调试时间。
3.3.1 状态显示在默认状态下，文本编辑器上显示的是降补固态软起动装置的工作状态，如图3-1所示。
装置的工作状态包括系统停机、允许起动、开始起动、正在起动、全压运行、出现故障六种状态，分别代表的含义如下：◆系统停机—表示电机处于停机状态，并且装置没有备妥；◆允许起动—表示装置各部分已备妥，并且机组允许开机，装置允许起动；◆开始起动—表示装置已接收到起动命令，开始准备起动；◆正在起动—表示电机正在通过降补装置进行起动；◆全压运行—表示电机已起动完毕并切换到全压运行状态；◆出现故障—表示起动过程中出现了故障。
小型电器修理工操作规程1. 安全措施1.1 在进行任何维修工作之前，确保电器设备已彻底断电。
1.2 确保工作区域清洁干净，减少意外事故的发生。
1.3 使用适当的个人防护装备，包括手套、护目镜和防护服等。
2. 故障诊断与分析2.1 对电器设备进行仔细观察，了解用户报告的问题及其表现。
2.2 检查电器设备的外观，包括线路、插头等是否有明显的损坏。
2.3 检查电器设备的内部部件，如电池、电路板等是否有明显的损坏或腐蚀。
3. 维修与更换部件3.1 根据故障诊断分析的结果，确定需要维修或更换的部件。
3.2 根据设备制造商提供的维修手册或指南，进行正确的维修操作。
3.3 在进行维修过程中，确保使用正确的工具和设备。
3.4 在更换部件时，确保选择适用于该设备型号的原装零件。
4. 测试与调试4.1 在维修完成后，进行必要的测试和调试，以确保设备的正常运行。
4.2 使用适当的测试设备，如电压表、电流表等，对设备进行各项功能的测试。
4.3 对设备进行全面测试，包括电源、通信、传感器等方面的功能。
5. 清洁与维护5.1 在维修完成后，对设备进行清洁，包括外壳、触摸屏、按键等。
5.2 定期清理设备内部，包括电路板、散热器等，以保持设备的正常工作状态。
5.3 检查设备各部件是否松动，如有发现，及时进行紧固或调整。
6. 完成报告与记录6.1 在维修完成后，撰写维修报告，包括维修的具体内容、更换的部件等。
6.2 将维修报告归档保存，以备日后参考。
7. 交接与顾客服务7.1 将修理工作交接给相关人员，并说明维修的具体情况和注意事项。
7.2 在修理完成后，向顾客提供相关的服务说明和操作指南，以确保他们正确使用设备。
8. 持续学习与提升8.1 持续学习有关小型电器维修的新知识和技术。
8.2 定期参加培训或研讨会，提升修理技能和知识水平。
8.3 关注电器行业的最新发展和趋势，不断更新自己的专业知识。
总结以上是小型电器修理工操作规程的要点。
使用RS232转换成422的数据线TT维修人员使用手册TT是奥的斯电梯的专用服务器，主要用于调试人员的现场调试操作，但如果维修人员能熟悉它，充分利用它，将能缩短故障排查时间，在相对短的时间内解决问题。
下面将以西奥21VF型号的电梯说明TT在此类电梯中的使用方法。
第一篇XO21VF概述XO21VF用了MECS，即模块化控制系统。
它由四个子系统组成，这些子系统包括操作控制子系统（OCSS）、运行指令子系统（LMCSS）、门控制子系统（DISS）、驱动控制子系统（DBSS）。
每个子系统（也叫服务系统）已经电脑化并能按设计好的要求完成专门的功能。
此外，每个服务系统靠串行传输线传送参数，交换信息。
第二篇OCSS操作子系统(即RCBII板子)一、概述。
OCSS是一个管理操作功能的服务系统，负责此系统的PC板是RCBII。
OCSS的功能是：负责指令、召唤、层楼显示、地震、消防运行目的层、开关门方向等的接受处理。
几乎所有的输入、输出信号（如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、蜂鸣器、厅外铃、停止开关等）都靠一个远站（RS5）与OCSS串行传输，此系统能靠一小组电线完成。
在OCSS和远站（RS）之间，考4根电线通讯，其中两根电源线（DC30V，HL2），两根信号线（L1，L2）。
OCSS有三组不同的串行信号线，分别是C/C（连接轿厢）、C/H（连接厅外）、G/H（连接群控）。
二、TT简介A、TT的前面板由一个显示屏和16个键组成，显示屏有两行。
B、激活键的蓝键功能：按SHIFT键（左下角没有标识的键），然后按相应的键。
比如，如果按下GO ON/GO BACK键，将会出现GO ON（往下翻页）功能，但是按住SHIFT键，然后按GO ON/GO BACK键，将会出现GO BACK（往上翻页）功能。
C、当按下SHIFT键后，显示屏的第一个字符那里将会有指针闪烁。
图一：TT按键排列示意图各按键的功能见下表：三、如何连接TTTT是连接在RCB上的P1端口，这样的连接可以进入OCSS和有限的进入MCSS，DBSS，DCSS。
杭州西子奥的斯电梯有限公司调试步骤：DO2000与MCSS．按接线图接好线。
．在将DO2000门机插件插入之前，后，插上插件。
．将EDS即轿顶急停打掉，并把服务器插入查“Emergency stop确后，复位EDS．将轿顶检修TCI若有效，则可进入门机的自学习状态（自学习在后面介绍），若无效，则检查TCI．当轿顶急停恢复，杭州西子奥的斯电梯有限公司Controller Type?Use GOON/EnterType: MCS 411Use GOON/ENTER选择OTHER．自学习a.检查电动机的旋转方向`杭州西子奥的斯电梯有限公司SPEEDENCDYES=1如果编码器方向信号与门运行方向一致，选择c.开始自学习STAR LEARN RUNPRESS <ENTER>门会自动开关两次，第一次用于计算速度及位置、编码脉冲适应杭州西子奥的斯电梯有限公司d. 调整曲线参数按M—3—3—一般设置显示如下：1111111111111111111111111122222START OPEN08说明：111111杭州西子奥的斯电梯有限公司如果动作仍有些不足，或者是你想改变一下曲线，通过使用服务工具来改变参数，就可以方便地进行调整。
参数设定如果使用首次安装设定值进行调整后门运动的曲线仍然有些不足，通过对规定的速度曲线和门的宽度进行调整，善。
因此，提供了一个“曲线参数”和“其它参数”菜单。
9.1曲线参数开始打开速度一次门运动的开始和结束点对噪声来说是最关键的两个点。
噪声是来自厅门与轿厢门的结合部和门锁的松开。
为使启动平稳并在开始打开门时降低噪声，可以对开时打开速度（确定爬行速度）和开始打开距离（确定爬行杭州西子奥的斯电梯有限公司门带入完全关闭的位置。
另一方面，强迫关门速度还不应超过乘客承受的那个扭距极限。
9.2其它参数这些参数被用来将合起来。
一些参数只能用于继电器控制柜和接口箱。
电压增加（VOTAGE门电机是由一个变频控制装置来控制的。
TT维修人员使用手册TT是奥的斯电梯的专用服务器，主要用于调试人员的现场调试操作，但如果维修人员能熟悉它，充分利用它，将能缩短故障排查时间，在相对短的时间内解决问题。
下面将以西奥21VF型号的电梯说明TT在此类电梯中的使用方法。
第一篇XO21VF概述XO21VF用了MECS，即模块化控制系统。
它由四个子系统组成，这些子系统包括操作控制子系统(OCSS)、运行指令子系统(LMCSS)、门控制子系统(DISS)、驱动控制子系统(DBSS)。
每个子系统(也叫服务系统)已经电脑化并能按设计好的要求完成专门的功能。
此外，每个服务系统靠串行传输线传送参数，交换信息。
第二篇OCSS操作子系统(即RCBII板子)一、概述。
OCSS是一个管理操作功能的服务系统，负责此系统的PC板是RCBII。
OCSS 的功能是：负责指令、召唤、层楼显示、地震、消防运行目的层、开关门方向等的接受处理。
几乎所有的输入、输出信号(如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、蜂鸣器、厅外铃、停止开关等)都靠一个远站(RS5)与OCSS串行传输，此系统能靠一小组电线完成。
在OCSS和远站(RS)之间，考4根电线通讯，其中两根电源线(DC30V，HL2)，两根信号线(L1，L2)。
OCSS有三组不同的串行信号线，分别是C/C(连接轿厢)、C/H(连接厅外)、G/H(连接群控)。
二、TT简介A、TT的前面板由一个显示屏和16个键组成，显示屏有两行。
B、激活键的蓝键功能：按SHIFT键(左下角没有标识的键)，然后按相应的键。
比如，如果按下GO ON/GO BACK键，将会出现GO ON(往下翻页)功能，但是按住SHIFT键，然后按GO ON/GO BACK键，将会出现GO BACK(往上翻页)功能。
C、当按下SHIFT键后，显示屏的第一个字符那里将会有指针闪烁。
图一：TT按键排列示意图各按键的功能见下表：三、如何连接TTTT是连接在RCB上的P1端口，这样的连接可以进入OCSS和有限的进入MCSS，DBSS，DCSS。
但是当TT连接到MCSS时则不能进入到OCSS。
1.将TT插入板子。
2.TT将会执行自检，如果正确地执行了自检，TT将显示：按键功能按键功能按键功能0 0 SHIFT+5 十六进制B 9 91 1 6 6 SHIFT+9 十六进制F2 2 SHIFT+6 十六进制C CLEAR 清除最后一位所输入的数字3 3 7 7 BLUE/ENTER 确定输入的数值(相当于电脑的回车键4 4 SHIFT+7 十六进制D SET 返回三级菜单SHIFT+4 十六进制A 8 8 FUNCTION 返回二级菜5 5 SHIFT+8 十六进制E MODULE 返回主菜单GO ON 向下翻页SHIFT+GO ON(GO BACK) 向上翻页四、进入OCSS菜单1、连接上TT，按MODULE键将会产生一个TT主菜单屏幕显示，如下：2、按1键来选择OCSS的功能菜单。
显示如下：3、按相应的数字键选择所需的选项，然后继续进入此项。
4、通过此文，TT的操作将以通过图释与操作相结合的显示来表示。
进入菜单项目时按键的次序。
注意：M键和1键总是头两个先按的键。
比如：M-1-1-2就意味着你应该先按M 键，然后1键，然后1键，然后2键到达I/O(输入/输出)查看功能。
M-1-1-1 查看轿厢情况1、按键次序：MODULE-OCSS-MONITOR(查看)-CAR MONITOR(查看轿厢)2、此功能用来查看轿厢的状态，轿厢位置、操作模式、运动方向和门状态将会显示。
可以输入呼梯指令，未决定的呼梯信息也会显示。
关于轿厢载荷和轿厢运行模式的更多的信息也会给出。
比如：当看到厅轿门都关闭了而电梯却无法行驶时，可以查看门信号的状态来确定是否“确实”关闭了。
如果显示“><”则说明没有关闭好。
M-1-1-2查看RCBII板子的输入/输出1、按键次序:M-OCSS-MONITOR(查看)-I/O MONITOR(输入/输出查看)2、此功能显示和TT相连接的轿厢的输入状态。
用GO ON或GO BACK键查看三个输入的连续组。
如果一个输入是大写字母，它就是被激活了;小写字母表示未被激活。
3、注意：激活和未激活并不代表施加到输入的电压。
M-1-1-3查看群控中各个梯子的状况1、按键次序:M-OCSS-MONITOR(查看)-I/O GROUP MONITORING(群梯查看)2、此功能显示所有群控中的轿厢信息。
第一行总是包括与TT相连的轿厢的状态信息。
第二行显示别的轿厢的状态。
3、用GO ON或GO BACK键查别的轿厢。
M-1-1-4 查看ICSS(几乎不用)M-1-1-5 任务查看(几乎不用)M-1-1-6 随机存储器查看(为工程用保存、几乎不用)M-1-2-1 RS模块检验(几乎不用)M-1-2-2-1 事件(故障)记录1、按键次序：M-OCSS-TEST(检验)-LOG(记录)-EVENT LOG(事件记录)2、OCSS登记几种事件并存储它们出现的时间和日期。
此功能将显示已发生的29个事件。
3、参照附件，即RCB-II OCSS 事件记录表。
4、按UP/DOWN键在事件/楼层和发生的时间/日期的描述屏幕之间转换。
5、用GO ON/GO BACK键从一个事件移动到下一个事件。
6、按ENTER键清除一个事件，按SELOUT键删除所有事件。
M-1-2-2-2 电梯的操作方式记录1、按键次序：M-OCSS-TEST(检验)-LOG(记录)-OPMODE LOG(操作方式记录)2、OCSS登记几种改变了的操作方式并存储它们的时间和日期。
3、参照附件，即RCB-II OCSS 操作方式表。
4、按UP/DOWN键在改变方式的次数和发生的时间/日期的描述屏幕之间转换。
5、用GO ON/GO BACK键从一种方式移动到下一种方式。
6、按ENTER键清除一个事件，按SELOUT键删除所有事件。
M-1-2-2-3 CPU占用时间记录(为工程用保留、几乎不用)M-1-2-2-4 环数据字节记录(为工程保留、几乎不用)M-1-2-2-5所登记的呼梯记录1、按键次序：M-OCSS-TEST(检验)-LOG(记录)-CALL LOG(呼梯记录)2、此功能显示当时群梯中所登记的轿内和大厅呼梯的信息。
用GO ON/GO BACK查看最近十次最大累计数。
3、按ENTER键清除所有此屏幕上的计算结果，即下图。
M-1-2-3-1运行自我测试1、按键次序：M-OCSS-TEST(检验)-SELF TESTS(自我测试)-RUN SELF TESTS(运行自我测试)2、此功能将获得RCB元件测试结果。
包含在此次测试中的元件是：EPROM、EEPROM(可编程存储器)、RAM(随机读写存储器)和RSL(远站)。
用GO ON/GO BACK改变元件测试屏幕。
按ENTER开始测试。
3、各个远程串行连接的测试结果如下：M-1-2-3-2 远程(即RS5)站自我测试1、按键次序：M-OCSS-TEST(检验)-SELF TESTS(自我测试)-2 CAR RESULTS(2键轿厢测试结果)、3 HALL RESULTS(3键大厅测试结果)、4 GROUP RESULTS(4键群梯测试结果)。
2、此功能将获得轿厢/大厅/群控连接的远程站的测试结果。
如果没有错误出现，则显示：3、用GO ON键回到自我测试菜单。
4、如果有错误出现：M-1-2-4部件编号1、按键次序：M-OCSS-TEST(检验)-PART NUMBERS(部件编号)2、此功能将显示OCSS的EPROM、合同EPROM和合同EEPROM的软件版本。
3、用GO ON/GO BACK键在EPROM、合同EPROM和合同EEPROM之间移动。
M-1-3，此项内容里均为有关电梯功能的设置，不要轻易改动!!!!M-1-4，此项内容里均为有关电梯功能的设置，不要轻易改动!!!!M-1-5-1 清零随机存储器1、按键次序：M-OCSS- CLEAR(清除)-1 CLEAR PF RAM;2 CLEAR SAC RAM。
2、此功能清除随机存储器数据;3、按ENTER键清除所有楼层的存取码。
A：清除电源失败随机存储器B：清除轿厢救援存取码随机存储器M-1-6 存储器图(几乎不用)M-1-7-1 显示时间和日期1、按键次序：M-OCSS- CLOCK(时钟)-DISPLAY TIME(显示时间)2、此功能显示系统时钟时间。
M-1-7-1 设置时间和日期1、按键次序：M-OCSS- CLOCK(时钟)-SETUP TIME(设置时间)2、此功能显示系统时钟时间。
3、用GO ON/GO BACK键显示上/下一个参数;输入新的数据，然后按蓝键+回车键登记新的数据M-1-7-3 同步时间和日期1、按键次序：M-OCSS- CLOCK(时钟)-SYNCH CLOCKS(同步时间)2、此功能使环路通讯中所有的RCB-II板子上的时钟同步。
此屏幕显示同步化的完成：附件一：RCB-II(OCSS)事件(故障)记录表TT键次序：M-1-2-2-1事件代码事件名称说明1000 POWER ON RCBII接通电源的时间，此事件总是显示并且不可改变1001 POWER FAILURT 最后一次RCBII断开电源的时间，此事件总是显示且不可以改变1002 NUMBER OF RUNS 轿厢运行开始的次数1100 HARDW ARE RESET 记数器复位次数1101 SOFTWARE RESET 软件经过一段设定的时间间隔而没有执行完所有的任务，导致板子复位1102 ILLEGAL INTERRUP OCSS没有设定来处理非法的中断发生，这不会引起板子的复位1103 RING COMM RESET 在设定时间间隔之内，没有接收环形信息，所以环形通讯通过复位重新始化1200 MCSS MSG CHCKSUM 在非法检验和情况下接受MCSS信息，这大概不会伴随MSG SIO ERR事件发生，这个事件表示信息的字节总是不可靠或者报废。
当MC-ICO参数被确定来处理一定长度的信息而MCSS却发送了不同长度的信息时记录此事件。
1201 MCSS MSG TIMEOUT 在MCSS向OCSS传输数据时，检测到超时或者中断。
如果中断环节或者MCSS未能够在正当的时间间隔内传送信息，这将发生。
1202 MCSS MSG SIO ERR 在MCSS向OCSS传输数据的过程中奇偶校验、成桢或超限故障发生。
环节若是有阻断、干扰或者OCSS没有足够快的读出此环节将发生此事件。
1400 RSL C LOST SYNCH 表明轿厢串行环节上在数据传输上丢失同步。
