汽车电气系统概述1.电源系统：汽车电气系统的电源是由蓄电池提供的。

蓄电池是将化学能转化为电能的装置，它为车辆的启动、照明、点火和其他电子设备提供电力。

蓄电池通常安装在发动机舱内，并通过发动机的曲轴带动发电机进行充电。

2.点火系统：汽车点火系统的主要功能是将电能转换为火花，点燃汽车发动机中的燃料混合物。

点火系统由点火开关、点火线圈和火花塞组成。

点火开关用于控制点火系统的开关，点火线圈将低电压转换为高电压，并将其传递到火花塞，火花塞则通过产生火花点燃气体混合物。

3.灯光系统：汽车灯光系统包括前照灯、尾灯、刹车灯、示宽灯和转向灯等。

这些灯光不仅提供了行车时的照明，还在夜间时增加了车辆的可视性，提供了安全保障。

灯光系统还包括车载电子屏幕和仪表盘上的指示灯。

4.充电系统：汽车充电系统由发电机、整流器和蓄电池组成。

发电机通过机械能转化为电能，将电能传递到整流器进行整流和稳定，然后再将电能储存到蓄电池中。

充电系统为车辆的电路提供电力，同时也为蓄电池充电以保持其电压稳定。

5.控制系统：汽车的控制系统主要包括发动机控制单元（ECU）、车身控制单元（BCU）和防抱死制动系统（ABS）等。

这些控制单元通过传感器检测车辆的状态和行驶条件，并根据预设的程序进行计算和控制，以确保车辆的正常运行和安全性。

6.辅助设备：汽车电气系统还包括辅助设备，如空调、音响和导航系统等。

这些设备通过消耗电能为车辆提供额外的功能和舒适性。

总之，汽车电气系统是现代车辆不可或缺的一部分。

它为汽车提供了动力、控制和各种辅助功能，保证了车辆的正常运行和驾驶的安全性。

随着科技的进步和电气系统的不断发展，汽车电气系统也在不断完善和创新，为车辆的性能和功能带来了更大的提升。

汽车电气系统概念汽车电气系统是指控制车辆电气设备的系统，包括供电系统、点火系统、充电系统、启动系统、照明系统、信号系统、仪表系统等。

它是现代汽车不可或缺的一个重要组成部分，通过电气信号来实现对车辆的各种控制和监测。

1.供电系统供电系统的主要作用是向车辆的各个电气设备提供电能。

典型的供电系统包括蓄电池、发电机和电压稳压器。

蓄电池作为电能的储存装置，提供起动电流和供应电子设备所需的电能。

发电机则通过发电机带动转子产生电能，同时通过电压稳压器稳定电压并将多余的电能储存到蓄电池中。

2.点火系统点火系统是引擎运转的重要部分，其作用是使混合气在汽缸中点燃。

点火系统通常由点火线圈、点火开关、火花塞等组成。

当点火开关转动到“ON”位置时，点火线圈通过电流放大器产生高电压，并将电流传送到火花塞，从而产生火花点燃混合气。

3.充电系统充电系统主要由发电机、整流器和电池组成。

发电机利用引擎的动力，通过交流电转变为直流电，并将电流输送到电池中进行充电。

充电系统的主要作用是提供电力给整车的各种电器设备，并同时为电池充电，保持电池处于良好的工作状态。

4.启动系统启动系统用于启动发动机。

典型的启动系统包括起动电机、点火系统和控制电路。

起动电机通过从蓄电池获取电能，使发动机正常运转。

在启动过程中，点火系统通过点火线圈和火花塞来提供点火能量，使燃烧室内的混合气点燃，从而引起发动机的启动。

5.照明系统照明系统主要用于提供车辆的照明功能，包括前照灯、尾灯、刹车灯、指示灯等。

照明系统通常由发电机、电池和开关控制装置组成。

通过开关操作，可以将照明设备的电源接通或断开，从而实现不同照明设备的使用。

6.信号系统信号系统主要包括转向信号、刹车信号、倒车信号等，用于向其他驾驶员和行人传递车辆行驶状态和意图。

信号系统由指示灯、线路、控制开关等组成。

当驾驶员打开转向开关或刹车踏板时，信号系统将通过控制开关控制指示灯的开关状态，从而向周围的人传达车辆的行驶意图。

厂车电气系统PPT页-V1厂车电气系统厂车电气系统是现代有轨电车、地铁车辆中的一个重要部分。

它是经过多种电气设备的协调工作，将车辆运行所需的电能及时、准确地传递给各个部件，保证车辆正常运行的系统。

下面将从厂车电气系统主要构成、电气系统特点、故障处理等方面进行详细介绍。

一、厂车电气系统主要构成1. 牵引逆变器在现代地铁和有轨电车中，电机变速控制采用频率变换调速，牵引逆变器是实现这一控制方式的核心部分。

它可以将直流电源变换成可调谐的三相交流电源，从而控制电机的转速和转矩，实现车辆牵引和制动。

2. 电池组电池组是厂车电气系统中的储能装置，是车辆独立供电的主要之一。

当牵引逆变器供电不足时，电池组能够提供临时电源支持车辆的运行。

3. 控制器控制器是厂车电气系统中主要的电气元器件之一，它检测车辆各个部件的状态并控制牵引逆变器的工作状态，从而实现车辆的牵引和制动。

4. 电机电机是厂车的关键部件，它将电能转换成机械能，驱动车辆前进。

厂车电气系统采用的电机一般为三相异步电动机，具有体积小、功率大、效率高等优点。

二、厂车电气系统的特点厂车电气系统具有以下特点：1. 高可靠性厂车电气系统的工作环境苛刻，需要具有高可靠性和抗干扰能力，能够耐受瞬间电压波动、温度变化和震动等极端环境条件。

2. 高效能厂车电气系统的能耗成本占车辆总成本的很大部分，因此需要具有高效能的特点，以降低车辆运行成本。

3. 自动化控制厂车电气系统需要能够自动化地控制车辆的牵引、制动、加速和减速等操作，使车辆运行更加平稳、安全。

4. 故障自诊断厂车电气系统需要能够及时检测车辆故障，并进行自诊断和自适应措施，确保车辆的稳定运行。

三、故障处理厂车电气系统的故障处理可以分为以下几个步骤：1. 检测故障在车辆出现故障时，应该立即停车进行检测，确定故障发生的原因和位置。

2. 故障排除在确定故障位置和原因之后，应该采取相应的排除措施，将故障及时消除。

3. 系统复位在故障排除之后，应该对电气系统进行复位操作，确保系统恢复到正常运行状态。

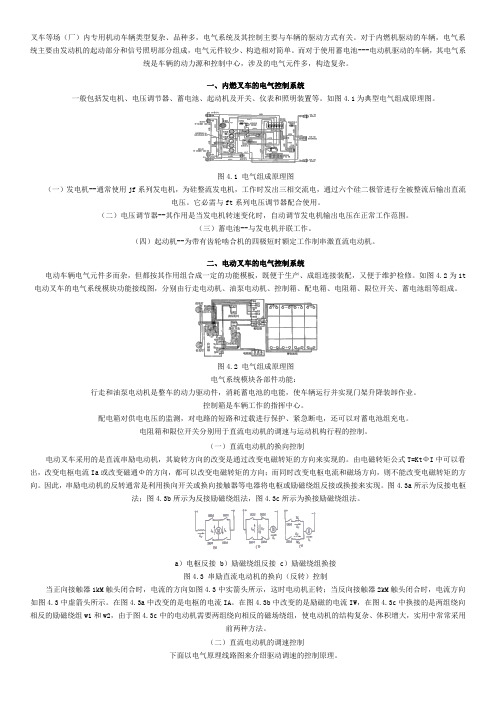

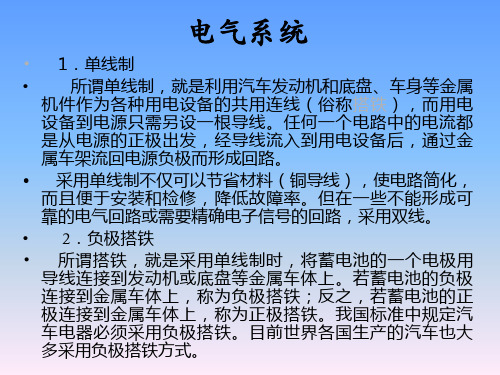

叉车等场（厂）内专用机动车辆类型复杂、品种多，电气系统及其控制主要与车辆的驱动方式有关。

对于内燃机驱动的车辆，电气系统主要由发动机的起动部分和信号照明部分组成，电气元件较少、构造相对简单。

而对于使用蓄电池---电动机驱动的车辆，其电气系统是车辆的动力源和控制中心，涉及的电气元件多，构造复杂。

一、内燃叉车的电气控制系统一般包括发电机、电压调节器、蓄电池、起动机及开关、仪表和照明装置等。

如图4.1为典型电气组成原理图。

图4.1 电气组成原理图（一）发电机--通常使用jf系列发电机，为硅整流发电机，工作时发出三相交流电，通过六个硅二极管进行全被整流后输出直流电压。

它必需与ft系列电压调节器配合使用。

（二）电压调节器--其作用是当发电机转速变化时，自动调节发电机输出电压在正常工作范围。

（三）蓄电池--与发电机并联工作。

（四）起动机--为带有齿轮啮合机的四极短时额定工作制串激直流电动机。

二、电动叉车的电气控制系统电动车辆电气元件多而杂，但都按其作用组合成一定的功能模板，既便于生产、成组连接装配，又便于维护检修。

如图4.2为1t 电动叉车的电气系统模块功能接线图，分别由行走电动机、油泵电动机、控制箱、配电箱、电阻箱、限位开关、蓄电池组等组成。

图4.2 电气组成原理图电气系统模块各部件功能：行走和油泵电动机是整车的动力驱动件，消耗蓄电池的电能，使车辆运行并实现门架升降装卸作业。

控制箱是车辆工作的指挥中心。

配电箱对供电电压的监测，对电路的短路和过载进行保护、紧急断电，还可以对蓄电池组充电。

电阻箱和限位开关分别用于直流电动机的调速与运动机构行程的控制。

（一）直流电动机的换向控制电动叉车采用的是直流串励电动机，其旋转方向的改变是通过改变电磁转矩的方向来实现的。

由电磁转矩公式T=KtФI中可以看出，改变电枢电流Ia或改变磁通Ф的方向，都可以改变电磁转矩的方向；而同时改变电枢电流和磁场方向，则不能改变电磁转矩的方向。

因此，串励电动机的反转通常是利用换向开关或换向接触器等电器将电枢或励磁绕组反接或换接来实现。
