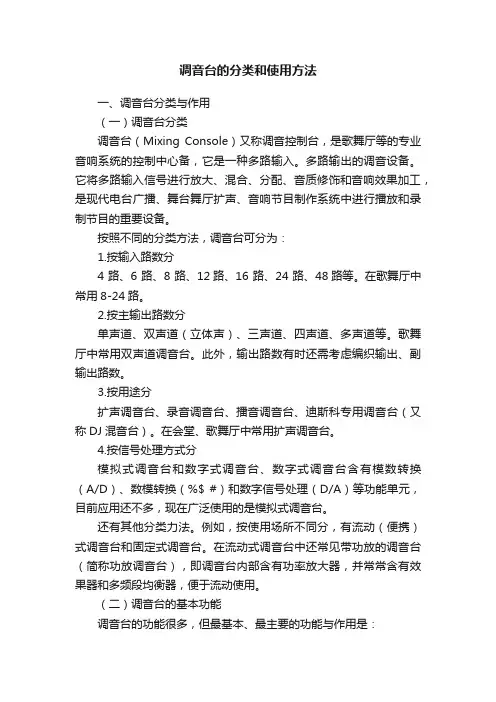

一、调音台分类与作用（一）调音台分类调音台（Mixing Console）又称调音控制台，是歌舞厅等的专业音响系统的控制中心备，它是一种多路输入。
多路输出的调音设备。
它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台舞厅扩声、音响节目制作系统中进行播放和录制节目的重要设备。
按照不同的分类方法，调音台可分为：1.按输入路数分4 路、6 路、8 路、12路、16 路、24 路、48路等。
在歌舞厅中常用8-24路。
2.按主输出路数分单声道、双声道（立体声）、三声道、四声道、多声道等。
歌舞厅中常用双声道调音台。
此外，输出路数有时还需考虑编织输出、副输出路数。
3.按用途分扩声调音台、录音调音台、播音调音台、迪斯科专用调音台（又称DJ混音台）。
在会堂、歌舞厅中常用扩声调音台。
4.按信号处理方式分模拟式调音台和数字式调音台、数字式调音台含有模数转换（A/D）、数模转换（%$ #）和数字信号处理（D/A）等功能单元，目前应用还不多，现在广泛使用的是模拟式调音台。
还有其他分类力法。
例如，按使用场所不同分，有流动（便携）式调音台和固定式调音台。
在流动式调音台中还常见带功放的调音台（简称功放调音台），即调音台内部含有功率放大器，并常常含有效果器和多频段均衡器，便于流动使用。

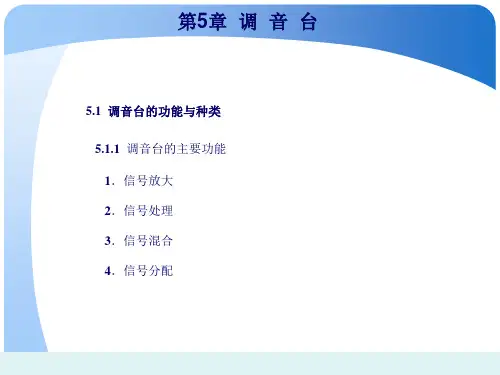

（二）调音台的基本功能调音台的功能很多，但最基本、最主要的功能与作用是：调音台的功能很多，但最基本、最主要的功能与作用是；1.信号放大调音台的输入信号源有传声器（话筒）、录音机、CD唱机、调谐器、电子乐器等，它们的电平大小不同。
从话筒来的是很微弱信号，约为200mV，小的只有几mV，而从CD唱机来的信号可能高达1000mV，这就需要调音台对各种大小不同的信号进行不同程度的放大，使信号幅度最终相差不多，以便在调音台内对它们进行处理。
同时，调音台为适应输入信号的不同电平大小，通常在调音台输入端有高电平（线路输入）和低电平（传声器输入）两个插口，前者主要接收录音机、CD唱机、调谐器的输出信号，也可接收来自混响器等效果装置返回的较强信号，后者接收话筒来的微弱信号，并进行足够的放大。
2.信号处理最基本的信号处理是频率均衡。
调音台的各输入通道均设有频率均衡器（EQ），调音师按照节目内容的要求，对声音不同频率进行提升或衰减，以美化声源的音色。
有的调音台在输入通道中还设有滤波器（例如低切滤波器）用来消除节目信号田中的某些噪声。
3.信号混合调音台的输入信号往往有很多路（包括效果器返送来的信号），而最后通过调音台输出的信号可能只有一路或两路，这就需将多路信号混合成一路或两信号。
当然，这些混合还要根据需要，按一定比例进行。
4.信号分配调音台不仅有多路输入。
而且有条路输出，除了主输出外，还有辅助输出、编组输出等，因此就需要将进入调音台的各种信号按要求对各路输出进行分配。
例如，需要对某一路的人声施加混响效果，则除了该路人声送往主输出外，还需要从该路取出（分配）一部分信号，馈入接有混响器的辅助输出通道，混响器对人声进行处理，再返送进行处理，再返送到调音台，并混合至调音台的主输出上，即可听到混响效果了。
立体声调音台的声像声定位是分配又一典型应用示例，它是利用调音台输入通道上的声像电位器（PAN）对主输出左、右两路分配信号的不同强度，实现声像定位控制。
除了上述四大功能之外。
调音台还有显示、监听、编组、遥控、对讲等功能。
二、调音台的组成与性能指标初学者刚接触调音台觉得很复杂，面对繁多的控制钮感到茫然不知所错。
其实，只要抓它的基本规律，掌握调音台并不难。
笔者认为，要掌握并灵活运用调台，关键在于：①弄懂并掌握调音台的系统方框图，这是掌握产灵活运用调音台的首要关键。
在弄懂调音台输入图中，着重搞握清信号流程、输入和输出单元的构成规律和特点。
②结合系统方框图，掌握调音台面板上旋钮和控制键的排列规律与功能。
通常，调音台输入单元在面板上的排列顺序由上方下为：增益控制（GAIN）、均衡器（EQ）的音调节（高、中、低音）、辅助音量控制（AUX可有多个）、声像电位器（PAN）及推子（FADER）等，也有少数例外。
③结合系统图搞清调音台上各输入输出接口（插口）的作用与接法，从而明确系统的接线。
此外，还要弄清系统各电平图。
下面分析一下调音台系统一般规律。
从系统构成来说，调音台基本上分为两大部分；输入部分。
在系统图上，输入、输出两部分是以母线（BUS）分界的。
（一）输入部分调音台输入部分是由一排竖向并列的许多路相同的输入单元组成，每一个单元可以接受路输入信号，对于16路的调音台，就有16个相同的输入单元。
现在调音台的品牌型号尽管多，但输入单元的构成基本相同，即总包含有的四个基本部分：输入放大器（HA）、均衡器（EQ）、音量控制（FADEH，俗称推子）、声像电位器（PAN）。
不同型号的调音台，只是在这四个基本部分的中间或前后，增设一些功能健、插口或部件。
输入放大器是用来调节输入信号放大量（增益）的大小，它是输入信号的第一级放大器，其放大增益的调节，由图中增益（GAIN）电位器实现。
均衡器（EQ）用作频率均衡或补偿，以美化音色。
通常分为高音（HIGH）、中音（MID）、低音（LDW）三挡电位器可调。
有的简单调音高音、低音两档调节，复杂的也有四档（高音、中高音、中低音、低音）调节。
一般是中心频率不变，通过电位器旋钮的提升或衰减，来调节音色。
近来，在中音（MID）挡也常用半参量调节，即分为中心频率（MID FREQ）和均衡量调节。
音量控制（FADER）推子是一个直推式电位器，用以调节该输入通道音量的大小。
信号输入经混合输出的情况，它实际上是调节该路信号在总输出信号中所占的比例大小。
直推电位器之后是声像电位器（PAN），它可调节该输入通道信号分配给左（L）、右（R）两路主输出的比例大小，从而通过L,R两路输出的强度差实现该输入信号的声像定位。
母线（BUS）是各路输入通道信号的汇流处（或汇合点），它可以看作调音台输入部出部分的分界线。
各路输入信号在这里汇合并送往输出部分进行叠加。
母线的多少与调音台的功能有关，通常母线越多，调音台的功能越强。
一般调音台最基本有四条母线：左（L）输出母线、右（R）输出母线、监听母线和效果母线。
后面两条母线都是辅助（AUX）母线，故有时称为辅助AUX1、AUX2母线。
复杂的调音台母线可达十几条。
以上描述了调音台输入单元的主干通道。
为了扩展功能，例如监听和效果功能，输入单元至少还增设监听和效果两条支路。
这两条辅助支路从输入单元主干通道上取出主号的分支点位置通常有两个：一个是在输入通道的FADER推子之前（PRE），一个是是直推电位器之后（POST）。
效果用支路一般在推子后面取出，这样可使用于效果声在输入通过进行响度调整时、能与之同步变化；监所用支路则通常在推于前面取出信号，这样能使监听信号的响度平衡另行设置而不受输入通道推子的影响。
另外，有些调音台为了使用更具通用性，还配置信号取出位置选择开关，用来选择取出点位于推子之前或之后。
调音台的监听和效果所用的英文缩写，各个厂家不尽相同，例如监听（MON），有的用CUE（选听）、FB（返听）等，通常取自推子之前信号的监听使用PFL按键，取自推子之后的用AFL按键。
以上述了调音台输入单元的基本形式。
各种型号调音台为了适应不同使用要求，往往还增加一些其他功能开关或插口。
例如，在输人单元的输人端，通常设有传声器输入（MIC IN）两线中路输入（LINE IN）两种插口。
传声器输入插口为低电平输入，比如-60dB（参考电平0dB相当于是0.775V），一般为低阻（LOW-Z），接插件多为平衡式的卡侬（Canon）插头，并配以幻像供电（PHANTOM）开关，供电容传声器使用；而线路输入为高电平，一般为高阻（HIGH-Z），使用不平衡式插头。
随后，在输入放大器之前，有时接有衰减量为-20dB的固定衰减器（PAD）按键，按下该键使该输入通道的输入信号衰减20dB，从而扩展了输入通道的动态范围。

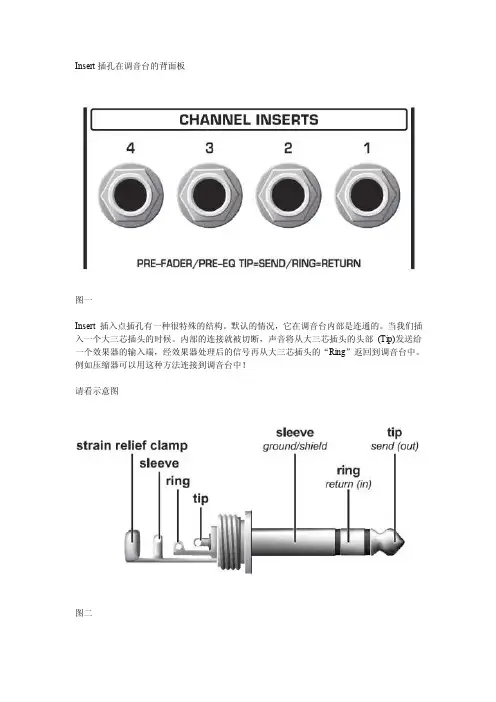

此外，还常在输入放大器与,B 均衡器之间设置插入（INSERT）插口，以便在此处将待外接器、噪声门或频率均衡器等插入输入通道。
由于经过输入放大器放大，故处理的是高电压信号。
另外，有时在输入通道中，还设置倒相开关、滤波枯（低切或高切）、哑音控制（MUTE）等。
（二）输出部分调音台的输出单元从母线开始，通常以“加法放大器（SA）—音量控制FADER 或音量电位器）—输出放大器（LA或PA）”形式构成。
相加放大器SA功能是将各个输入单元来的信号在此进行迭加、放大。
实际上，这种功能利用具有加法器功能的运算放大器是很容易实现的。
音量控制可以采用直推式电位器（FADER，称为输出推子），也可采用旋转式电位器。
输出放大器完成放大和阻抗变换的功能。
通常，一条信号母线就有一路输出单元送出。
因此，母线越多，输出端口也越多。
在立体声调音台中还常配置总输出（MASTER）或和输出（SUM OUT），它是左（L）、右（R）主输出信号之和（L+R），它可用于厅堂扩声的中央声道，也可用于输出监听信号和声控信号的合取等。
在带功放的调音台中，输出部分还含有图示均衡器、功率放大器和效果器等。
（三）LED、VU表和PPM表在调音台的输入部分和输出部分中还有显示单元，用以指示信号音量的大小。
调音台的提示部件有LED（发光二极管）、VU 表和PPM 表三种，其中LED 灯一般用于指示输入单元的信号大小，VU表和PPM表一般用于输出部分。
例如，接在输入单元的均衡器EQ之后的峰值PEAK）LED或过载削波（CLIP）LED 指示灯，用来指示该输入通道信号的峰值。
当它闪亮不太频或总是亮着时，表明输入信号过强，这时需调小调音台输入放大器增益，或调节节目源的输入电平使输入信号减小，否则就会产生过载削波失真。
反之，如果该LED 灯长灭不亮，表明激光不足，应将输入信号幅度调大，否则会导致信噪比下降。
VU（音量单位表）和PPM峰值音量表）通常接在输出通道上，用来指示输出的信号电平。
VU 表采用平均值检波，按简谐信号的有效值确定刻度，故它是一种准平均值表。
它由动态特性较好的直流电流表、桥式整流器及电阻衰减器等组成。
可调衰减器每步2dB，衰减器的输入、输出端的阻抗严格现定为3.9kΩ，衰减器前的800Ω电位器是用来校正表头灵敏度的。
整个vu 表的输入阻抗为7.5kΩ，它适合跨接在600Ω电路上。
VU的表面刻度单位有分贝和百分数，指示范围为宁-20-+3VU。
0VU即100%，位于满刻度的70%左右，这相当于在VU表输入一个功率电平为+4dB、内阻600Ω、频率为1kHz的正弦波简谐信号的电压时表针应指示的位置。
也就是这时衰减器的衰减量为0dB，表针应指在0VU 的刻度上。

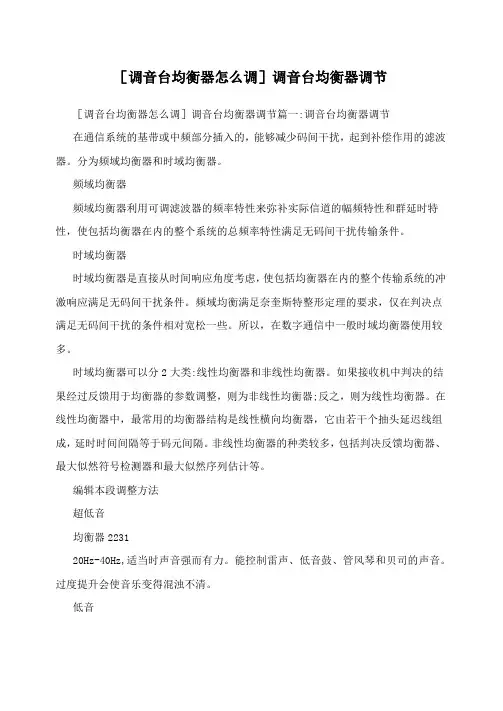

![[调音台均衡器怎么调]调音台均衡器调节](https://img.taocdn.com/s1/m/5e3f9776b207e87101f69e3143323968011cf400.png)
