06光刻技术

简述光刻技术光刻技术是一种半导体加工技术，它被广泛应用于集成电路制造、平板显示器制造、MEMS（微机电系统）制造以及其他微纳米器件的制造中。

通过光刻技术，可以将图案投影到半导体材料表面上，然后使用化学刻蚀等工艺将图案转移到半导体材料上，从而制作出微小而精密的结构。

光刻技术的发展对现代电子工业的发展起到了关键作用，其不断提升的分辨率和精度，为微电子领域的发展提供了强大的支持。

光刻技术的基本原理是利用光学投影系统将图案投射到半导体材料的表面上。

该图案通常由一个硅片上的光刻透镜形成，这个硅片被称为掩膜，通过掩膜和投影光源的组合来形成所需的图案。

投影光源照射到掩模上的图案，然后通过光学投影系统将图案投影到待加工的半导体材料表面上，形成微小的结构。

在现代的光刻技术中，使用的光源通常是紫外线光源，其波长为193nm或者更短的EUV（极紫外光）光源。

这样的光源具有较短的波长，可以实现更高的分辨率，从而可以制作出更小尺寸的微结构。

光刻机的光学镜头和控制系统也在不断地提升，以满足对分辨率和精度的需求。

光刻技术在半导体制造中的应用主要包括两个方面，一是用于制作集成电路中的各种微小结构，例如晶体管的栅极、金属线路、电容等；二是用于制作各种传感器、MEMS等微纳米器件。

在集成电路制造中，光刻技术通常是在硅片上进行的，硅片经过多道工艺，将图案逐渐转移到硅片上，并最终形成完整的芯片。

在平板显示器制造中，光刻技术则是用于制作液晶显示器的像素结构；而在MEMS器件的制造中，光刻技术则是用于制作微机械结构和微流体结构。

光刻技术的发展受到了许多因素的影响，包括光学技术、光源技术、掩膜制备技术、光刻胶技术等。

在光学技术方面，光学投影系统的分辨率和变像畸变都会直接影响到光刻的精度；在光源技术方面，光刻机所使用的光源的波长和功率都会对分辨率和加工速度有直接影响；掩膜制备技术则影响到了掩模的制备精度和稳定性；光刻胶技术则直接影响到了图案的传输和转移过程。

光刻去胶工艺技术光刻去胶工艺技术是一种在半导体器件制造过程中非常重要的工艺技术。

光刻去胶工艺技术的主要作用是将胶层去除，使光刻胶起到遮蔽某些区域的作用，从而实现对半导体器件进行精确的雕刻。

光刻去胶工艺技术的主要步骤包括胶层涂覆、曝光、显影和去胶等过程。

首先，将光刻胶溶液涂覆在待处理的基片上，然后进行紫外线曝光，使光刻胶在被曝光的区域发生化学反应。

接下来，使用显影剂将未被曝光的光刻胶去除，形成所需的图形。

最后，利用去胶剂去除曝光的光刻胶，露出基片上的材料。

光刻去胶工艺技术具有许多优点。

首先，它具有高分辨率和精确控制的特点，使得可以制造出非常小尺寸的器件。

其次，光刻去胶工艺技术可以适应不同种类的基片材料，例如硅、石英和玻璃等。

此外，光刻去胶过程中的去胶剂对基片材料没有侵蚀性，保证了器件的质量。

然而，光刻去胶工艺技术也存在一些挑战和限制。

首先，由于胶层的涂覆和显影过程都是液体操作，因此容易产生液体残留，对设备和器件造成污染。

其次，在光刻过程中，温度和湿度的变化也会对曝光和显影过程产生影响，需要进行封闭式环境的控制。

为了克服这些问题，研究人员们正在努力改进光刻去胶工艺技术。

一方面，他们在胶层涂覆和显影过程中引入自动化控制，以减少手动操作的错误和污染。

另一方面，他们还在光刻机的设计中加入了更先进的温湿度控制系统，以确保工艺参数的稳定性和可重复性。

总之，光刻去胶工艺技术是半导体器件制造过程中不可或缺的一部分。

它具有高分辨率、精确控制和适应不同基片材料的优点，但在液体操作和温湿度控制方面也存在一些挑战。

通过不断改进和创新，我们相信光刻去胶工艺技术将在半导体工业中发挥更大的作用，为我们带来更多精密的器件和先进的科技应用。

光刻机曝光技术是光刻机的一个核心功能，其原理是通过特定的光源照射掩膜版上的图形或电路结构，然后将图形或电路结构复制到涂有光刻胶的硅片上。

具体来说，曝光系统是光刻机的核心部件之一，为了尽量减小衍射极限的限制，曝光系统大量采用紫外、深紫外和极紫外光做光源，比如汞灯、准分子激光器。

曝光系统主要实现平滑衍射效应、实现均匀照明、滤光和冷光处理、实现强光照明和光强调节等功能。

曝光方式分为接触接近式、投影式和直写式。

但总体来说，曝光系统所采用的光源必须满足如下的要求：
1.适当的波长；
2.足够的光强；
3.均匀的光束分布；
4.稳定的发光特性；
5.长的使用寿命和低的维护成本。

此外，光刻胶是光刻机曝光技术中的另一个重要因素。

光刻胶是一种对光敏感的有机化合物，其质量和性能直接影响到曝光的效果。

总的来说，光刻机曝光技术是一种复杂而精密的技术，需要多个
部件和因素的配合才能实现高质量的曝光效果。

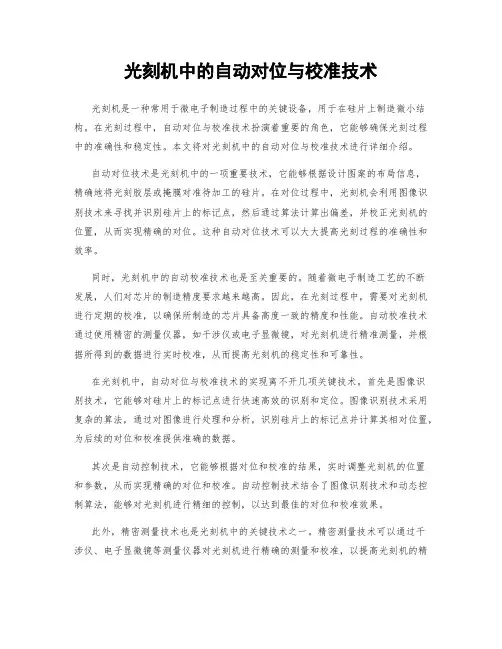

光刻机中的自动对位与校准技术光刻机是一种常用于微电子制造过程中的关键设备，用于在硅片上制造微小结构。

在光刻过程中，自动对位与校准技术扮演着重要的角色，它能够确保光刻过程中的准确性和稳定性。

本文将对光刻机中的自动对位与校准技术进行详细介绍。

自动对位技术是光刻机中的一项重要技术，它能够根据设计图案的布局信息，精确地将光刻胶层或掩膜对准待加工的硅片。

在对位过程中，光刻机会利用图像识别技术来寻找并识别硅片上的标记点，然后通过算法计算出偏差，并校正光刻机的位置，从而实现精确的对位。

这种自动对位技术可以大大提高光刻过程的准确性和效率。

同时，光刻机中的自动校准技术也是至关重要的。

随着微电子制造工艺的不断发展，人们对芯片的制造精度要求越来越高。

因此，在光刻过程中，需要对光刻机进行定期的校准，以确保所制造的芯片具备高度一致的精度和性能。

自动校准技术通过使用精密的测量仪器，如干涉仪或电子显微镜，对光刻机进行精准测量，并根据所得到的数据进行实时校准，从而提高光刻机的稳定性和可靠性。

在光刻机中，自动对位与校准技术的实现离不开几项关键技术。

首先是图像识别技术，它能够对硅片上的标记点进行快速高效的识别和定位。

图像识别技术采用复杂的算法，通过对图像进行处理和分析，识别硅片上的标记点并计算其相对位置，为后续的对位和校准提供准确的数据。

其次是自动控制技术，它能够根据对位和校准的结果，实时调整光刻机的位置和参数，从而实现精确的对位和校准。

自动控制技术结合了图像识别技术和动态控制算法，能够对光刻机进行精细的控制，以达到最佳的对位和校准效果。

此外，精密测量技术也是光刻机中的关键技术之一。

精密测量技术可以通过干涉仪、电子显微镜等测量仪器对光刻机进行精确的测量和校准，以提高光刻机的精度和稳定性。

测量结果可以作为反馈信号，用于自动控制系统对光刻机进行实时调整。

总之，光刻机中的自动对位与校准技术是现代微电子制造过程中的重要环节。

它可以提高光刻过程的准确性和效率，保证芯片的制造精度和性能。

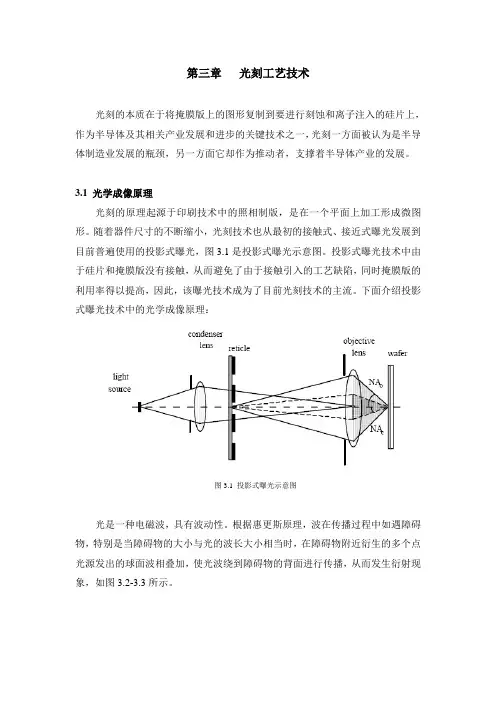

第三章光刻工艺技术光刻的本质在于将掩膜版上的图形复制到要进行刻蚀和离子注入的硅片上，作为半导体及其相关产业发展和进步的关键技术之一，光刻一方面被认为是半导体制造业发展的瓶颈，另一方面它却作为推动者，支撑着半导体产业的发展。

3.1 光学成像原理光刻的原理起源于印刷技术中的照相制版，是在一个平面上加工形成微图形。

随着器件尺寸的不断缩小，光刻技术也从最初的接触式、接近式曝光发展到目前普遍使用的投影式曝光，图3.1是投影式曝光示意图。

投影式曝光技术中由于硅片和掩膜版没有接触，从而避免了由于接触引入的工艺缺陷，同时掩膜版的利用率得以提高，因此，该曝光技术成为了目前光刻技术的主流。

下面介绍投影式曝光技术中的光学成像原理：图3.1 投影式曝光示意图光是一种电磁波，具有波动性。

根据惠更斯原理，波在传播过程中如遇障碍物，特别是当障碍物的大小与光的波长大小相当时，在障碍物附近衍生的多个点光源发出的球面波相叠加，使光波绕到障碍物的背面进行传播，从而发生衍射现象，如图3.2-3.3所示。

图3.2 光的衍射现象图3.3 光发生衍射时的衍射角由布拉格定律可以得到各级衍射角的大小为sinα＝nλ/P，(n=0,±1, ±2, ±3……) (3.1)其中α为衍射角，λ为光源波长，P为光栅周期。

由此可见，P越小，相应衍射角就越大，透镜上产生的各级明暗条纹相隔距离就越大。

光刻系统中有两个重要的指标用以表征光刻成像质量：分辨率和焦深。

首先讨论两个重要参数：数值孔径（NA）和相干系数（σ）。

NA表征物镜收集衍射光的能力，用物镜收集的最大衍射角αm的正弦值表示，即NA＝n·sinαm(3.2)其中，n为介质的折射率。

由此可知：NA越大，物镜收集衍射光的级次就越高（αm越大），另外，还可以通过增加介质折射率n的方法来增加数值孔径NA（如后面提到的浸没式光刻）。

光的空间相干系数σ说明了投影物镜表面被光源占据的程度，如图3.4所示，σ＝ sin δ/sin α = NA C /NA O (3.3)其中NA C 和NA O 分别为聚焦物镜和投影物镜的数值孔径。

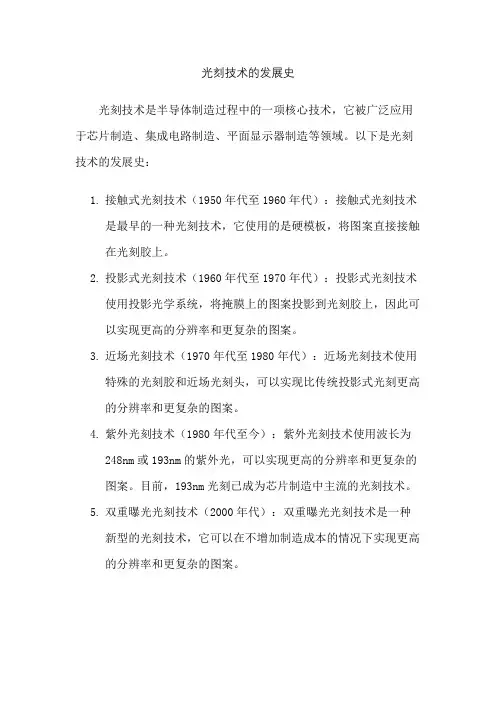

光刻技术的发展史
光刻技术是半导体制造过程中的一项核心技术，它被广泛应用于芯片制造、集成电路制造、平面显示器制造等领域。

以下是光刻技术的发展史：
1.接触式光刻技术（1950年代至1960年代）：接触式光刻技术
是最早的一种光刻技术，它使用的是硬模板，将图案直接接触在光刻胶上。

2.投影式光刻技术（1960年代至1970年代）：投影式光刻技术
使用投影光学系统，将掩膜上的图案投影到光刻胶上，因此可以实现更高的分辨率和更复杂的图案。

3.近场光刻技术（1970年代至1980年代）：近场光刻技术使用
特殊的光刻胶和近场光刻头，可以实现比传统投影式光刻更高的分辨率和更复杂的图案。

4.紫外光刻技术（1980年代至今）：紫外光刻技术使用波长为
248nm或193nm的紫外光，可以实现更高的分辨率和更复杂的图案。

目前，193nm光刻已成为芯片制造中主流的光刻技术。

5.双重曝光光刻技术（2000年代）：双重曝光光刻技术是一种
新型的光刻技术，它可以在不增加制造成本的情况下实现更高的分辨率和更复杂的图案。

6.多重图案光刻技术（2010年代）：多重图案光刻技术可以同
时实现多个图案的制造，从而大大提高了芯片制造的效率和成本效益。

光刻机技术原理光刻机是一种重要的半导体制造设备，其原理是利用光的特性进行微细图案的制作。

光刻技术在集成电路制造中起着至关重要的作用，其精度和效率对于芯片的性能和质量至关重要。

光刻技术的原理基于光的干涉和衍射现象。

首先，通过激光器或者其他光源产生一束光线，然后通过光刻机中的光学系统进行聚焦。

光学系统由透镜组成，可以将光线聚焦到非常小的尺寸，通常在纳米级别。

这样，光线就可以精确地照射到待加工的硅片上。

在光刻机中，光线经过光罩上的图案后，通过透镜组成的接触式光刻机或非接触式光刻机的光学系统，将图案投射到硅片上。

光刻机的光学系统具有高分辨率和高对比度的特点，可以实现非常精细的图案转移。

光刻的关键步骤是光刻胶的涂布和曝光。

光刻胶是一种特殊的光敏物质，可以在光的照射下发生化学反应。

首先，将光刻胶涂覆在硅片上，并通过旋涂或喷涂的方式均匀分布。

然后，将光刻胶暴露在光刻机中的光线下。

在暴露过程中，光刻胶中的光敏剂会发生化学反应，使胶层发生变化。

在曝光后，需要对光刻胶进行显影。

显影是通过化学物质对光刻胶进行处理，使显影剂只作用于被曝光的区域。

显影剂会溶解或剥离曝光过的光刻胶，从而形成所需的图案。

光刻技术的精度取决于光刻机的分辨率和对比度。

分辨率是指光刻机能够实现的最小特征尺寸。

对比度是指图案的清晰度和对比度的能力。

光刻机的光学系统和光刻胶的性能决定了分辨率和对比度的水平。

除了光学系统和光刻胶，光刻机的稳定性和控制系统也对光刻技术的精度和效率起着重要作用。

光刻机需要精确控制曝光时间、光源强度和光刻胶的温度等参数，以确保图案的准确转移和一致性。

光刻机技术是一种重要的半导体制造技术，其原理基于光的干涉和衍射现象。

通过光学系统的聚焦和光刻胶的涂布和曝光，可以实现微细图案的制作。

光刻机的稳定性和控制系统对光刻技术的精度和效率至关重要。

光刻技术的发展推动了集成电路的进步，为现代科技的发展提供了基础。

光刻机技术在集成电路制造中的应用集成电路作为现代电子技术的核心和基础，发展迅猛，为人类的科技进步做出了重要贡献。

在集成电路制造过程中，光刻机技术扮演着重要的角色。

光刻机技术是一种通过光学投射的方式将芯片上的电路图形准确复制到硅片中的制造技术。

本文将重点探讨光刻机技术在集成电路制造中的应用。

一、光刻机技术概述光刻机技术是一种基于光学投射的微影技术，通过在硅片上敷上感光剂，然后使用紫外线光源照射感光剂，使其发生光化学反应并形成图形，最后使用化学腐蚀技术将感光剂不需要的部分去除，从而实现电路图形的制造。

光刻机技术具有高分辨率、高精度、高重复性的特点，广泛应用于集成电路制造中。

二、光刻机技术在芯片制造中的应用1. 光刻胶涂布在集成电路制造中，光刻胶是一种常用的感光材料，通过光刻机的涂覆工艺将光刻胶均匀地涂布在硅片上。

涂布过程要求准确、平整，以保证光刻胶的均匀性和精准度，这是光刻机技术的核心步骤之一。

2. 曝光和光刻曝光是光刻机技术中最重要的步骤之一。

光刻机将掩膜上的电路图案投射到感光胶层上，使用UV光源进行曝光，使感光胶发生化学反应，形成电路图案。

曝光过程中需要高精度的对准系统和优质的光学透镜，以保证图形的准确复制。

3. 显影和清洗显影是光刻机技术中的重要工艺步骤之一，通过显影剂溶液将感光胶中被曝光的部分去除，暴露出硅片表面。

清洗步骤旨在去除残余的感光剂和其他杂质，确保芯片表面的纯净度。

4. 蚀刻和刻蚀蚀刻是将显影之后的感光胶外的硅片部分去除，以形成电路的深度和形状。

刻蚀是将硅片上的杂质层消除，以保证电路的质量和性能。

光刻机技术在蚀刻和刻蚀过程中发挥着关键作用，确保电路结构的正确形成和精准控制。

三、光刻机技术的发展与趋势随着集成电路制造工艺的不断演进和芯片尺寸的迅速缩小，对光刻机技术提出了更高的要求。

现代光刻机技术已经发展到纳米级别，精度高达几十纳米乃至更小。

同时，光刻机的生产效率和生产成本也得到了极大的提高。

光刻机技术的进展与创新光刻机是一种高精密度的制造设备，对于半导体行业来说具有至关重要的作用。

它使用光刻工艺将芯片设计图案转移到硅片上，从而实现集成电路的制造。

随着半导体技术的迅猛发展，光刻机技术也在不断进步和创新，以满足更高的制造要求和应用需求。

一、光刻机技术的进展1. 分辨率的提升：随着芯片制造工艺的不断演进，对于微小特征图案的制造要求越来越高，分辨率的提升成为关键。

光刻机技术通过使用更短波长的紫外光和改进的光刻胶材料，能够实现更高的分辨率。

目前，最先进的光刻机已经实现了10纳米级的分辨率，为芯片制造提供了更大的空间。

2. 全息光刻技术：全息光刻技术是一种新型的光刻技术，它通过使用干涉图案生成非常复杂的芯片图案。

与传统的投影光刻技术相比，全息光刻技术具有更高的分辨率和更大的制造灵活性。

它能够实现更高的芯片集成度，提高芯片的性能和功能。

3. 多层次光刻技术：多层次光刻技术是一种将多个层次的图案在同一个硅片上制造的技术。

通过使用多个刻蚀和光刻步骤，可以实现不同层次的互连结构和器件。

这种技术能够大大提高芯片制造的效率和准确性。

二、光刻机技术的创新1. 设备体积的减小：传统的光刻机设备通常体积庞大，不便于移动和操作。

新一代的光刻机设备致力于减小设备的体积，增加灵活性和便携性。

采用新型材料和设计理念，使得光刻机设备更加轻巧、紧凑，能够适应不同场景的需求。

2. 自动化和智能化：随着工业自动化和人工智能技术的发展，光刻机也在努力实现自动化和智能化。

通过引入先进的传感器和机器学习算法，光刻机能够实现自动调整和优化制造过程，提高生产效率和一致性。

3. 多层次刻蚀技术：在芯片的制造过程中，刻蚀是不可或缺的一步。

传统的刻蚀技术通常只能实现单层的刻蚀，而多层次刻蚀技术能够同时处理多个不同材料的层次。

这种创新技术能够大大简化生产过程，提高芯片制造的效率和可靠性。

4. 增强现实辅助制造：随着增强现实技术的兴起，光刻机制造过程中的操作也得到了改进。

光刻机技术在柔性电子器件制造中的应用与前景柔性电子器件是一种具有可折叠、可弯曲、可柔性的新型电子产品，其在诸多领域中有着广泛的应用前景。

而在柔性电子器件的制造过程中，光刻机技术起着至关重要的作用。

本文将重点探讨光刻机技术在柔性电子器件制造中的应用与前景。

一、光刻技术概述光刻技术是一种通过光刻胶进行图形转移的微影技术，其在半导体、光电子器件等行业中得到广泛的应用。

在光刻过程中，首先在器件基片上涂覆光刻胶，然后通过光刻机将预定的图形模式暴光到光刻胶上，最后进行显影、去胶等工艺，以得到所需的器件结构图案。

二、柔性电子器件的特点柔性电子器件相对于传统硅基电子器件具有以下特点：1. 可弯曲性：柔性电子器件采用柔性基片制造，使得其具备弯曲、弯折的能力，可以适应各种形状和曲率的表面。

2. 重量轻：柔性电子器件因采用薄膜材料制备，重量较轻，方便携带和使用。

3. 尺寸可变性：柔性电子器件具备可拉伸性，可以在拉伸变形的情况下仍然保持其性能和正常工作。

4. 高安全性：柔性电子器件由柔性基片制备，相对于传统硅基电子器件，更加耐冲击，能够在某种程度上提高安全性。

三、光刻机技术在柔性电子器件制造中的应用1. 柔性电子器件的图案制备：光刻机通过对光刻胶进行暴光和显影过程，可以在柔性电子器件制造过程中实现对图案的精确控制，以满足器件性能需求。

2. 柔性电子器件的细线制备：光刻机在导电薄膜层制备中，可以实现微米级别的细线制备，以提高器件的导电性和稳定性。

3. 柔性电子器件的柔性基片处理：光刻技术可以对柔性基片进行预处理，提高其表面的光线吸收性能，增强图形转移过程的精度和稳定性。

四、光刻机技术在柔性电子器件制造中的前景随着柔性电子器件市场的不断扩大和技术的不断进步，光刻机技术在柔性电子器件制造中具有广阔的发展前景。

1. 高精度制造：光刻机技术能够实现微米级的图案制备，为柔性电子器件制造提供了更高的精度和稳定性。

2. 高效率生产：光刻机具备高效率的制造能力，可以实现对大面积柔性电子器件的连续生产，满足市场需求。

光刻机技术的高精度对位研究近年来，随着电子信息技术的快速发展，对微电子器件的制造需求越来越高。

光刻技术作为微影技术的核心工艺之一，其对位精度的要求也日益提高。

本文将就光刻机技术的高精度对位研究展开讨论。

一、光刻机技术概述光刻机是一种利用紫外光对光刻胶进行曝光的设备。

其主要组成部分包括遮光装置、光源、投影镜头和对位系统等。

对位系统是光刻机中至关重要的部分，负责实现光刻胶的精准定位。

高精度对位技术的研究可以进一步提高光刻机的性能和微电子器件的制造质量。

二、高精度对位技术的挑战在光刻机技术中，对位技术是一项关键技术，其精度直接影响到微电子器件的制造精度。

然而，实现高精度对位面临着诸多挑战。

首先，由于光学系统的误差和环境干扰等因素的存在，对位误差难以彻底消除。

其次，对位速度和精度之间存在一定的矛盾，提高对位速度会对精度造成影响。

此外，光照条件的变化也会对对位精度产生较大影响。

三、高精度对位技术的研究方法为了解决对位技术中的挑战，学者们提出了多种高精度对位技术的研究方法。

首先，通过优化光刻机的光学系统，减小光学误差，提高对位精度。

其次，采用先进的控制算法和自适应控制技术，实现对位误差的实时补偿和校正。

此外，通过改进对位算法和传感器技术，提高对位速度和精度的平衡。

四、高精度对位技术的应用高精度对位技术在微电子器件的制造中具有广泛的应用前景。

首先，对位精度的提高可以有效提高微电子器件的制造精度和性能，增加产品的竞争力。

其次，对位技术的研究还可以推动光刻机技术的创新发展，促进整个行业的进步。

此外，高精度对位技术的应用还可以延伸到其他领域，如生物医学、纳米制造等。

五、高精度对位技术的发展趋势随着科学技术的不断进步和创新，高精度对位技术也呈现出许多新的发展趋势。

首先，光学系统的改进和新材料的应用将进一步提高对位精度。

其次，机器学习和人工智能等新技术的应用将为对位技术的研究带来新的突破。

此外，对位技术与其他相关技术的融合也将加速其发展步伐。
