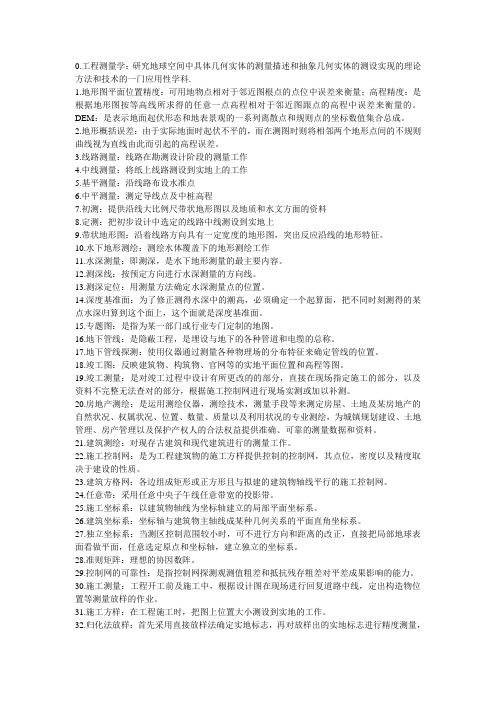

0.工程测量学：研究地球空间中具体几何实体的测量描述和抽象几何实体的测设实现的理论方法和技术的一门应用性学科.1.地形图平面位置精度：可用地物点相对于邻近图根点的点位中误差来衡量；高程精度：是根据地形图按等高线所求得的任意一点高程相对于邻近图跟点的高程中误差来衡量的。
DEM：是表示地面起伏形态和地表景观的一系列离散点和规则点的坐标数值集合总成。
2.地形概括误差：由于实际地面时起伏不平的，而在测图时则将相邻两个地形点间的不规则曲线视为直线由此而引起的高程误差。
3.线路测量：线路在勘测设计阶段的测量工作4.中线测量：将纸上线路测设到实地上的工作5.基平测量：沿线路布设水准点6.中平测量：测定导线点及中桩高程7.初测：提供沿线大比例尺带状地形图以及地质和水文方面的资料8.定测：把初步设计中选定的线路中线测设到实地上9.带状地形图：沿着线路方向具有一定宽度的地形图，突出反应沿线的地形特征。
10.水下地形测绘：测绘水体覆盖下的地形测绘工作11.水深测量：即测深，是水下地形测量的最主要内容。
12.测深线：按预定方向进行水深测量的方向线。
13.测深定位：用测量方法确定水深测量点的位置。
14.深度基准面：为了修正测得水深中的潮高，必须确定一个起算面，把不同时刻测得的某点水深归算到这个面上，这个面就是深度基准面。
15.专题图：是指为某一部门或行业专门定制的地图。
16.地下管线：是隐蔽工程，是埋设与地下的各种管道和电缆的总称。
17.地下管线探测：使用仪器通过测量各种物理场的分布特征来确定管线的位置。
18.竣工图：反映建筑物、构筑物、官网等的实地平面位置和高程等图。
19.竣工测量：是对竣工过程中设计有所更改的的部分，直接在现场指定施工的部分，以及资料不完整无法查对的部分，根据施工控制网进行现场实测或加以补测。
20.房地产测绘：是运用测绘仪器，测绘技术，测量手段等来测定房屋、土地及某房地产的自然状况、权属状况、位置、数量、质量以及利用状况的专业测绘，为城镇规划建设、土地管理、房产管理以及保护产权人的合法权益提供准确、可靠的测量数据和资料。
第3章 水下地形测量
图上测线间距 （mm） 10－20 重点水域 10－15 一般水域 15－20
对于需要详细探测的海区和地貌复杂的海区，测深线的间隔 可以缩小或放大比例尺进行测量。
3.1 精度要求与技术设计
二、技术设计
(三)测线布设 1、测线间距 对多波束测深仪 ，应根据系统的测幅宽深比等技术性能，结 合测区水下地形的大致分布情况设计测线间距，以达到 全覆盖测 量的目的。 河道或航道测量测深线间距限值为：
收集的资料包括最新出版的陆域及水域地形图、测区的平面及高程 控制成果资料及其说明、测区的水位资料、气象资料以及其它有关资 料，对所收集的资料对其可靠性和精度进行分析，并对资料能否采用做 出结论。
3.1 精度要求与技术设计
二、技术设计
(一)实地勘察 实地勘察是修正充实初步技术设计的重要环节： �了解测区的社会情况、自然地理、水文气象、交通运输、物 资器材供应、测量船工作及生活条件、测量船停靠的码头及避 风锚泊条件； �测区已知控制点位置、标志类型及保存情况是否完好； �所设水位观测站站位和设站条件。
当超限的点数超过参加比对点总数的 25％，或图幅拼接的点 位水深比对超限时应重测 。
3.1 精度要求与技术设计
二、技术设计
技术设计首先要确定测区范围，划分图幅和确定测量比例 尺，标定免测范围或确定不同比例尺图幅之间的具体分界线，明 确实施测量工作中的重要技术保证措施，编写 项目设计书 和绘制 有关 有关附图 附图 附图。 。 为此，必须全面收集和分析测区有关资料，进行 初步设计， 然后对某些资料不足或难以评估资料可靠性的测区进行实地勘察 和调查，在此基础上对初步设计进行修改和充实，并编制 技术设 计书。
3.1 精度要求与技术设计
二、技术设计
(三)测线布设 测线布设是水下地形测量技术设计的主要内容之一，测线布设 主要考虑测线间距和测线方向。 1 1、测线间距 、测线间距 测线间距是水下地形测量要求的一项重要指标，测深线的间 隔应顾及测区的重要性 、水底地貌特征 和水的深度等因素确定。 对单波束测深仪 ，原则上主测线图上为 1cm，平坦水底可以放 沿 海 内 河 宽为2cm，见下表： 测 区
对于需要详细探测的海区和地貌复杂的海区，测深线的间隔 可以缩小或放大比例尺进行测量。
3.1 精度要求与技术设计
二、技术设计
(三)测线布设 1、测线间距 对多波束测深仪 ，应根据系统的测幅宽深比等技术性能，结 合测区水下地形的大致分布情况设计测线间距，以达到 全覆盖测 量的目的。 河道或航道测量测深线间距限值为：
收集的资料包括最新出版的陆域及水域地形图、测区的平面及高程 控制成果资料及其说明、测区的水位资料、气象资料以及其它有关资 料，对所收集的资料对其可靠性和精度进行分析，并对资料能否采用做 出结论。
3.1 精度要求与技术设计
二、技术设计
(一)实地勘察 实地勘察是修正充实初步技术设计的重要环节： �了解测区的社会情况、自然地理、水文气象、交通运输、物 资器材供应、测量船工作及生活条件、测量船停靠的码头及避 风锚泊条件； �测区已知控制点位置、标志类型及保存情况是否完好； �所设水位观测站站位和设站条件。
当超限的点数超过参加比对点总数的 25％，或图幅拼接的点 位水深比对超限时应重测 。
3.1 精度要求与技术设计
二、技术设计
技术设计首先要确定测区范围，划分图幅和确定测量比例 尺，标定免测范围或确定不同比例尺图幅之间的具体分界线，明 确实施测量工作中的重要技术保证措施，编写 项目设计书 和绘制 有关 有关附图 附图 附图。 。 为此，必须全面收集和分析测区有关资料，进行 初步设计， 然后对某些资料不足或难以评估资料可靠性的测区进行实地勘察 和调查，在此基础上对初步设计进行修改和充实，并编制 技术设 计书。
3.1 精度要求与技术设计
二、技术设计
(三)测线布设 测线布设是水下地形测量技术设计的主要内容之一，测线布设 主要考虑测线间距和测线方向。 1 1、测线间距 、测线间距 测线间距是水下地形测量要求的一项重要指标，测深线的间 隔应顾及测区的重要性 、水底地貌特征 和水的深度等因素确定。 对单波束测深仪 ，原则上主测线图上为 1cm，平坦水底可以放 沿 海 内 河 宽为2cm，见下表： 测 区
水下地形测量中数字化测绘技术的实践应用
TECHNOLOGY AND INFORMATION科学与信息化2022年3月下 49水下地形测量中数字化测绘技术的实践应用侯先栋江苏诚泰测绘科技有限公司 江苏 泰州 225300摘 要 在部分水下工程项目中，水下测量技术是工程项目实施的一个关键所在，通过数字化测绘技术，能够对相应的水下地形地貌进行测量，为我国水下工程施工提供数据支持，同时通过数字化测绘技术，对水域进行一定的监测。
因此，本文在分析了目前我国数字化测绘技术发展现状的基础上，指出了其在水下测绘应用中存在的问题，并提出了相应的发展策略。
关键词 数字化测绘技术；水下地形测量；应用研究Practical Application of Digital Surveying and Mapping Technology in Underwater Topographic Survey Hou Xian-dongJiangsu Chengtai Geomatics Engineering Co., Ltd., Taizhou 225300, Jiangsu Province, ChinaAbstract In some underwater engineering projects, underwater measurement technology is a key to the implementation of the project. Through digital surveying and mapping technology, the corresponding underwater topography can be measured to provide data support for underwater engineering construction in China. Digital surveying and mapping technology is used to conduct certain monitoring of water areas. Therefore, on the basis of analyzing the current development status of digital surveying and mapping technology in China, this article points out the problems existing in its application in underwater surveying and mapping, and puts forward corresponding development strategies.Key words digital surveying and mapping technology; underwater topographic survey; application research1 数字化测绘技术发展现状概述数字化水下地形测量技术的内涵，即是指依据先进的数字化测量测绘技术，对水下地形地貌进行勘测，结合相应的GPS 定位、CORS 数字化测绘技术以及计算机软件通信技术等，对复杂的水下地形地貌进行数据测量，并通过相应的数据传输接口，将收集数据传送到测绘工作人员的数据处理中心，绘制相应的水下地形地貌图，为实际的工程项目施工提供线路以及施工流程上的指导。
工程测量学---第三章 水下地形测绘
深仪是不同的。原则上，采用单波束测深仪时，主测
线应垂直等深线方向布设；采用多波束测深仪时，主 测线应大致平行于等深线方向布设。 为了检查测深与定位是否存在系统误差或粗差，衡 量测量成果的质量，需要布设检查线，检查线应与主 测线垂直，分布均匀，分布在较平坦处，检查线一般 应占主测线总长的5%~10%。
第三章
本章主要内容：
水下地形测绘
1、水下地形测绘精度要求与技术设计 2、测点平面位置的测定 3、水深测量 4、水位观测与水位改正 5、水深测量数据处理与成图
水下地形测绘的目的： （1）建设现代化的深水港，开发国家深水岸段和 沿海、河口及内河航段，已建港口回淤研究与防治等 需要高精度的水下地形图。 （2）在桥梁、港口码头以及沿江河的铁路、公路 等工程的建设中也需要进行一定范围的水下地形测量。 （3）海洋渔业资源的开发和海上养殖业等都需要 了解相关区域的水下地形。 （4）海洋石油工业及海底输油管道、海底电缆工 程和海底隧道以及海底矿藏资源的勘探和开发等，更 是离不开水下地形图。
（二）差分GPS定位（DGPS）-Differential GPS
DGPS系统主要由基准台（基准站）的GPS接收机、 数据处理与传输设备 以及移动站GPS接收机组 成。随着测船与基准站距 离的增加误差增大 1cm/km(非实时)
（三） RBN-DGPS定位 RBN-DGPS就是Radio Beacon Differential GPS 该系统需设多个基准站，以构成基准站网，也称局域 DGPS（LADGPS—Local Area DGPS）。系统利 用无线电标台站向移动台播发差分改正信息，移动台 用此信息对其接收的GPS定位信息进行实时修正， 以确定其精确位置。 目前，由交通部在我国沿海建立的RBN-DGPS 定位系统可以覆盖我国近岸向海约400km，向陆地 约100km的范围，定位精度约2~5m。
211287976_数字化测绘技术在水下地形测量中的应用

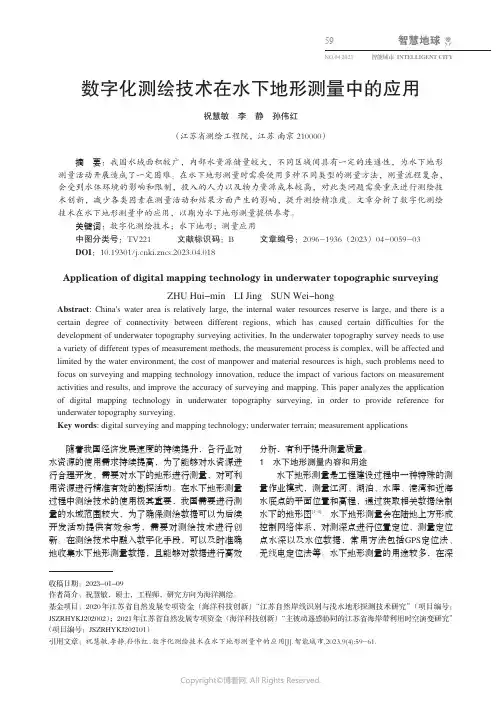

智慧地球NO.04 202359智能城市 INTELLIGENT CITY 数字化测绘技术在水下地形测量中的应用祝慧敏 李静 孙伟红（江苏省测绘工程院，江苏 南京 210000）摘要：我国水域面积较广，内部水资源储量较大，不同区域间具有一定的连通性，为水下地形测量活动开展造成了一定困难。
在水下地形测量时需要使用多种不同类型的测量方法，测量流程复杂，会受到水体环境的影响和限制，投入的人力以及物力资源成本较高，对此类问题需要重点进行测绘技术创新，减少各类因素在测量活动和结果方面产生的影响，提升测绘精准度。
文章分析了数字化测绘技术在水下地形测量中的应用，以期为水下地形测量提供参考。
关键词：数字化测绘技术；水下地形；测量应用中图分类号：TV221 文献标识码：B 文章编号：2096-1936（2023）04-0059-03DOI：10.19301/ki.zncs.2023.04.018Application of digital mapping technology in underwater topographic surveyingZHU Hui-min LI Jing SUN Wei-hongAbstract: China's water area is relatively large, the internal water resources reserve is large, and there is a certain degree of connectivity between different regions, which has caused certain difficulties for the development of underwater topography surveying activities. In the underwater topography survey needs to use a variety of different types of measurement methods, the measurement process is complex, will be affected and limited by the water environment, the cost of manpower and material resources is high, such problems need to focus on surveying and mapping technology innovation, reduce the impact of various factors on measurement activities and results, and improve the accuracy of surveying and mapping. This paper analyzes the application of digital mapping technology in underwater topography surveying, in order to provide reference for underwater topography surveying.Key words: digital surveying and mapping technology; underwater terrain; measurement applications随着我国经济发展速度的持续提升，各行业对水资源的使用需求持续提高，为了能够对水资源进行合理开发，需要对水下的地形进行测量，对可利用资源进行精准有效的勘探活动。
水下地形测量方法及实践研究

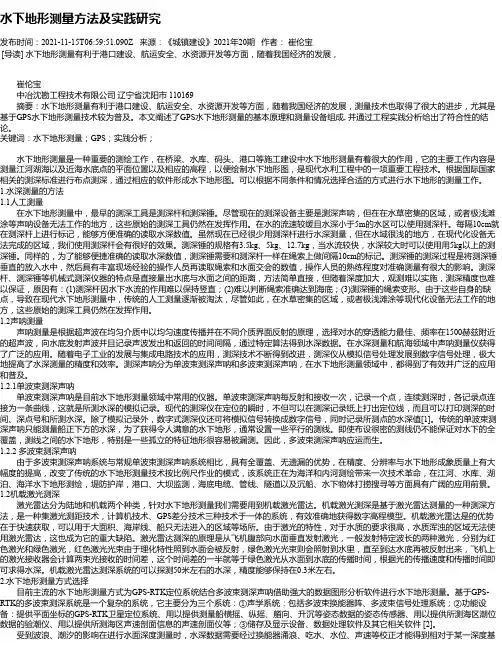

水下地形测量方法及实践研究发布时间：2021-11-15T06:59:51.090Z 来源：《城镇建设》2021年20期作者：崔伦宝[导读] 水下地形测量有利于港口建设、航运安全、水资源开发等方面，随着我国经济的发展，崔伦宝中冶沈勘工程技术有限公司辽宁省沈阳市 110169摘要：水下地形测量有利于港口建设、航运安全、水资源开发等方面，随着我国经济的发展，测量技术也取得了很大的进步，尤其是基于GPS水下地形测量技术较为普及。
本文阐述了GPS水下地形测量的基本原理和测量设备组成, 并通过工程实践分析给出了符合性的结论。
关键词：水下地形测量；GPS；实践分析；水下地形测量是一种重要的测绘工作，在桥梁、水库、码头、港口等施工建设中水下地形测量有着很大的作用，它的主要工作内容是测量江河湖海以及近海水底点的平面位置以及相应的高程，以便绘制水下地形图，是现代水利工程中的一项重要工程技术。
根据国际国家相关的测深标准进行布点测深，通过相应的软件形成水下地形图。
可以根据不同条件和情况选择合适的方式进行水下地形的测量工作。
1.水深测量的方法1.1人工测量在水下地形测量中，最早的测深工具是测深杆和测深锤。
尽管现在的测深设备主要是测深声呐，但在在水草密集的区域，或者极浅滩涂等声呐设备无法工作的地方，这些原始的测深工具仍然在发挥作用。
在水的流速较缓且水深小于5m的水区可以使用测深杆。
每隔10cm就在测深杆上进行标记，能够方便准确的读取水深数值。
虽然现在已经很少用测深杆进行水深测量，但在水域很浅的地方，在现代化设备无法完成的区域，我们使用测深杆会有很好的效果。
测深锤的规格有3.5kg、5kg、12.7kg，当水流较快，水深较大时可以使用用5kg以上的测深锤。
同样的，为了能够便捷准确的读取水深数值，测深锤需要和测深杆一样在绳索上做间隔10cm的标记。
测深锤的测深过程是将测深锤垂直的放入水中，然后具有丰富现场经验的操作人员再读取绳索和水面交会的数值，操作人员的熟练程度对准确测量有很大的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了检查测深与定位是否存在系统误差或粗差，衡 量测量成果的质量，需要布设检查线，检查线应与主 测线垂直，分布均匀，分布在较平坦处，检查线一般 应占主测线总长的5%~10%。
h
11
§3-2 水下测量点的平面定位方法
一、经纬仪前方交会定位 两台经纬仪同时照准目标、且与水深测量同步。
二、经纬仪后方交会定位 适合水速较小、测图比例尺较小。
水 深 （m） 深度比对互差（m）
≤20
≤0.4
＞20
≤0.02× 水深值
h
6
二、技术设计 （一）实地勘察
主要了解测区的社会情况、自然地理、水文气 象、交通运输、物资器材供应、测船工作及生活条件、 测船停靠码头及避风锚泊条件、测区已知控制点和水 准点情况（位置、标志类型、保存情况）、水位观测 站站位和设站条件等等。
三、全站仪定位 直接由岸上全站仪测定目标（测船）的平面位置，
与水深测量同步。
h
12
续
四、GPS定位
（一）单点定位
定位精度为几米到几十米，适合小比例尺水下地形 图的测绘；
（二）差分GPS定位（DGPS）-Differential GPS
DGPS系统主要由基准台（基准站）的GPS接收机、 数据处理与传输设备
的测量工作。WADDPS（Wide Area DGPS）广域差分
GPS定位系统是一种覆盖范围更广的精密定位系统。
目前，由交通部在我国沿海建立的RBN-DGPS 定位系统可以覆盖我国近岸向海约400km，向陆地 约100km的范围，定位精度约2~5m。
h
14
（四）WADGPS定位
DGPS定位的精度随移动站与基准站距离的增加而
降低，LADGPS定位系统在覆盖范围内精度较均匀，但
在覆盖区域以外，系统也难以保证更高定位精度要求
以及移动站GPS接收机组
成。随着测船与基准站距
离的增加误差增大
1cm/km(非实时)
h
13
（三） RBN-DGPS定位
RBN-DGPS就是Radio Beacon Differential GPS 该系统需设多个基准站，以构成基准站网，也称局域 DGPS（LADGPS—Local Area DGPS）。系统利 用无线电标台站向移动台播发差分改正信息，移动台 用此信息对其接收的GPS定位信息进行实时修正， 以确定其精确位置。
测图比例尺
1：200— 1：500
＞1：5000
定位点点位中误差 图上限差/mm 2.0
1.5
≤1：5000
1.0
h
5
主测线与检查线的重合点水深值比对是检查水深 测量的主要指标。主测线、检查线点位图上距离1.0 mm内的重合深度点深度不符值限差规定见下表，当超 限的点数超过参加比对点总数的25%，或图幅拼接的 点位水深比对超限时应重测。
h
9
（三）测线布设
主要考虑测线间距和测线方向。
测深线间的距离大小应顾及测区的重要性、水底 地貌特征和水深等因素。对于单波束水深测量来说， 测线间最大距离要求见下表：
测 沿
内河
区 海
重点水域 一般水域
图上测线间距/mm 10～20 10～15 15～20
h
10
测线方向的布置对采用单波束测深仪或是多波束测 深仪是不同的。原则上，采用单波束测深仪时，主测 线应垂直等深线方向布设；采用多波束测深仪时，主 测线应大致平行于等深线方向布设。
±0.3
20＜Z≤30
±0.4
30＜Z≤50
±0.5
50＜Z≤100
±1.0
Z＞100
±Z× 2%
h
4
IIHO国际海道测量组织 ,
对于定位精度的要求，通常是根据测图比例尺 和项目的特定要求来规定，基本要求应满足下表规 定：定位中心应尽可能与测深中心一致，当二者之 间的水平距离不大于定位精度要求的1/2时，应将定 位中心归算到测深中心。
h
7
（二）制定技术设计书（包技术说明书和图表）
技术说明书内容有：任务的来源、性质、技术要求， 测区的自然地理特点，技术设计的依据及原有测量成 果的采用情况；控制点的等级、标石类型及数量、水 深测量图幅、测深面积及障碍物的大致分布情况；作 业所需的各种主要仪器设备、器材、船只类型及数量； 根据测区地理气象及装备条件，确立的不同测区的作 业效率测量作业的工作量、作业天数及时间安排；技 术人员选定及分工；作业方法及注意事项，以及一些 具体技术指示等。
第三章 水下地形测绘
本章主要内容： 1、水下地形测绘精度要求与技术设计 2、测点平面位置的测定 3、水深测量 4、水位观测与水位改正 5、水深测量数据处理与成图
h
1
水下地形测绘的目的：
（1）建设现代化的深水港，开发国家深水岸段和 沿海、河口及内河航段，已建港口回淤研究与防治等 需要高精度的水下地形图。
（2）在桥梁、港口码头以及沿江河的铁路、公路 等工程的建设中也需要进行一定范围的水下地形测量。
（3）海洋渔业资源的开发和海上养殖业等都需要 了解相关区域的水下地形。
（4）海洋石油工业及海底输油管道、海底电缆工 程和海底隧道以及海底矿藏资源的勘探和开发等，更 是离不开水下地形图。
h
2
续
（5）江河湖泊及水库区域的防洪、灌溉、发电和污 染治理等离不开水下地形图这一基础资料。
h
8
技术设计书图表内容有：控制测量设计图应标出 已知点和待测点的位置、名称和等级；水准测量起 点和待测点的名称、联测路线、测量等级等；水深 测量设计图应标出测区范围、测图分幅编号、比例 尺、水位观测站名称和位置及附近重要城镇和道路 的名称；海岸地形测量设计图应标明测量比例尺及 实测、修测范围；附表包括技术说明书中各种统计 表格等。
h
3
§3-1 精度要求与定。测深精度目
前有《海道测量规范》、《海洋工程地形测量规范》
《水运工程测量规范》、《IHOS-44》等标准。下表为
1999年版国家标准《海道测量规范》规定的深度测量
极限误差。
国际海道测量组织
测深范围Z/m
极限误差/m
0＜Z≤20
（6）在军事上，水下潜艇的活动、近海反水雷作战 兵力的使用、战时登陆与抗登陆地段的选择等，其相 关区域的水下地形图使作战指挥人员关心的资料。
（7）从科学研究的角度上看，为了确定地幔表层及 物质结构、研究板块运动、探讨海底火山爆发与海啸 等，也需要水下特殊区域的地形图。
（8）为了进行国与国之间的海域划界工作，高精度 的海底地形图是必备的。
h
11
§3-2 水下测量点的平面定位方法
一、经纬仪前方交会定位 两台经纬仪同时照准目标、且与水深测量同步。
二、经纬仪后方交会定位 适合水速较小、测图比例尺较小。
水 深 （m） 深度比对互差（m）
≤20
≤0.4
＞20
≤0.02× 水深值
h
6
二、技术设计 （一）实地勘察
主要了解测区的社会情况、自然地理、水文气 象、交通运输、物资器材供应、测船工作及生活条件、 测船停靠码头及避风锚泊条件、测区已知控制点和水 准点情况（位置、标志类型、保存情况）、水位观测 站站位和设站条件等等。
三、全站仪定位 直接由岸上全站仪测定目标（测船）的平面位置，
与水深测量同步。
h
12
续
四、GPS定位
（一）单点定位
定位精度为几米到几十米，适合小比例尺水下地形 图的测绘；
（二）差分GPS定位（DGPS）-Differential GPS
DGPS系统主要由基准台（基准站）的GPS接收机、 数据处理与传输设备
的测量工作。WADDPS（Wide Area DGPS）广域差分
GPS定位系统是一种覆盖范围更广的精密定位系统。
目前，由交通部在我国沿海建立的RBN-DGPS 定位系统可以覆盖我国近岸向海约400km，向陆地 约100km的范围，定位精度约2~5m。
h
14
（四）WADGPS定位
DGPS定位的精度随移动站与基准站距离的增加而
降低，LADGPS定位系统在覆盖范围内精度较均匀，但
在覆盖区域以外，系统也难以保证更高定位精度要求
以及移动站GPS接收机组
成。随着测船与基准站距
离的增加误差增大
1cm/km(非实时)
h
13
（三） RBN-DGPS定位
RBN-DGPS就是Radio Beacon Differential GPS 该系统需设多个基准站，以构成基准站网，也称局域 DGPS（LADGPS—Local Area DGPS）。系统利 用无线电标台站向移动台播发差分改正信息，移动台 用此信息对其接收的GPS定位信息进行实时修正， 以确定其精确位置。
测图比例尺
1：200— 1：500
＞1：5000
定位点点位中误差 图上限差/mm 2.0
1.5
≤1：5000
1.0
h
5
主测线与检查线的重合点水深值比对是检查水深 测量的主要指标。主测线、检查线点位图上距离1.0 mm内的重合深度点深度不符值限差规定见下表，当超 限的点数超过参加比对点总数的25%，或图幅拼接的 点位水深比对超限时应重测。
h
9
（三）测线布设
主要考虑测线间距和测线方向。
测深线间的距离大小应顾及测区的重要性、水底 地貌特征和水深等因素。对于单波束水深测量来说， 测线间最大距离要求见下表：
测 沿
内河
区 海
重点水域 一般水域
图上测线间距/mm 10～20 10～15 15～20
h
10
测线方向的布置对采用单波束测深仪或是多波束测 深仪是不同的。原则上，采用单波束测深仪时，主测 线应垂直等深线方向布设；采用多波束测深仪时，主 测线应大致平行于等深线方向布设。
±0.3
20＜Z≤30
±0.4
30＜Z≤50
±0.5
50＜Z≤100
±1.0
Z＞100
±Z× 2%
h
4
IIHO国际海道测量组织 ,
对于定位精度的要求，通常是根据测图比例尺 和项目的特定要求来规定，基本要求应满足下表规 定：定位中心应尽可能与测深中心一致，当二者之 间的水平距离不大于定位精度要求的1/2时，应将定 位中心归算到测深中心。
h
7
（二）制定技术设计书（包技术说明书和图表）
技术说明书内容有：任务的来源、性质、技术要求， 测区的自然地理特点，技术设计的依据及原有测量成 果的采用情况；控制点的等级、标石类型及数量、水 深测量图幅、测深面积及障碍物的大致分布情况；作 业所需的各种主要仪器设备、器材、船只类型及数量； 根据测区地理气象及装备条件，确立的不同测区的作 业效率测量作业的工作量、作业天数及时间安排；技 术人员选定及分工；作业方法及注意事项，以及一些 具体技术指示等。
第三章 水下地形测绘
本章主要内容： 1、水下地形测绘精度要求与技术设计 2、测点平面位置的测定 3、水深测量 4、水位观测与水位改正 5、水深测量数据处理与成图
h
1
水下地形测绘的目的：
（1）建设现代化的深水港，开发国家深水岸段和 沿海、河口及内河航段，已建港口回淤研究与防治等 需要高精度的水下地形图。
（2）在桥梁、港口码头以及沿江河的铁路、公路 等工程的建设中也需要进行一定范围的水下地形测量。
（3）海洋渔业资源的开发和海上养殖业等都需要 了解相关区域的水下地形。
（4）海洋石油工业及海底输油管道、海底电缆工 程和海底隧道以及海底矿藏资源的勘探和开发等，更 是离不开水下地形图。
h
2
续
（5）江河湖泊及水库区域的防洪、灌溉、发电和污 染治理等离不开水下地形图这一基础资料。
h
8
技术设计书图表内容有：控制测量设计图应标出 已知点和待测点的位置、名称和等级；水准测量起 点和待测点的名称、联测路线、测量等级等；水深 测量设计图应标出测区范围、测图分幅编号、比例 尺、水位观测站名称和位置及附近重要城镇和道路 的名称；海岸地形测量设计图应标明测量比例尺及 实测、修测范围；附表包括技术说明书中各种统计 表格等。
h
3
§3-1 精度要求与定。测深精度目
前有《海道测量规范》、《海洋工程地形测量规范》
《水运工程测量规范》、《IHOS-44》等标准。下表为
1999年版国家标准《海道测量规范》规定的深度测量
极限误差。
国际海道测量组织
测深范围Z/m
极限误差/m
0＜Z≤20
（6）在军事上，水下潜艇的活动、近海反水雷作战 兵力的使用、战时登陆与抗登陆地段的选择等，其相 关区域的水下地形图使作战指挥人员关心的资料。
（7）从科学研究的角度上看，为了确定地幔表层及 物质结构、研究板块运动、探讨海底火山爆发与海啸 等，也需要水下特殊区域的地形图。
（8）为了进行国与国之间的海域划界工作，高精度 的海底地形图是必备的。
