实验一 制作网线及常用网络配置命令的操作
- 格式:doc
- 大小:1.70 MB
- 文档页数:10

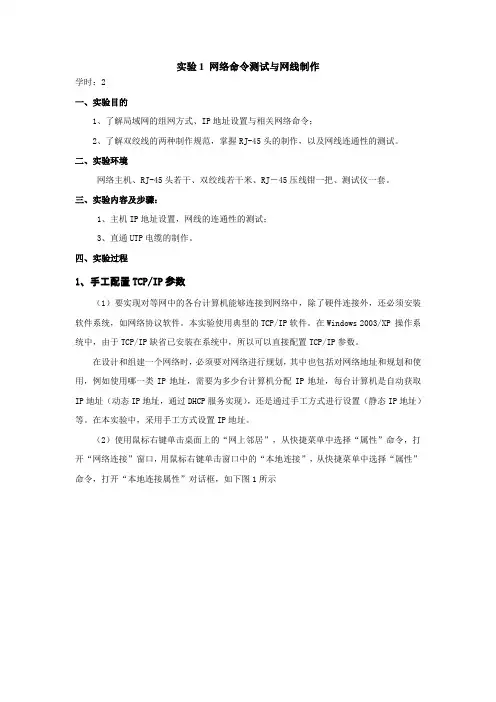

实验1 网络命令测试与网线制作学时:2一、实验目的1、了解局域网的组网方式、IP地址设置与相关网络命令;2、了解双绞线的两种制作规范,掌握RJ-45头的制作,以及网线连通性的测试。
二、实验环境网络主机、RJ-45头若干、双绞线若干米、RJ-45压线钳一把、测试仪一套。
三、实验内容及步骤:1、主机IP地址设置,网线的连通性的测试;3、直通UTP电缆的制作。
四、实验过程1、手工配置TCP/IP参数(1)要实现对等网中的各台计算机能够连接到网络中,除了硬件连接外,还必须安装软件系统,如网络协议软件。
本实验使用典型的TCP/IP软件。
在Windows 2003/XP 操作系统中,由于TCP/IP缺省已安装在系统中,所以可以直接配置TCP/IP参数。
在设计和组建一个网络时,必须要对网络进行规划,其中也包括对网络地址和规划和使用,例如使用哪一类IP地址,需要为多少台计算机分配IP地址,每台计算机是自动获取IP地址(动态IP地址,通过DHCP服务实现),还是通过手工方式进行设置(静态IP地址)等。
在本实验中,采用手工方式设置IP地址。
(2)使用鼠标右键单击桌面上的“网上邻居”,从快捷菜单中选择“属性”命令,打开“网络连接”窗口,用鼠标右键单击窗口中的“本地连接”,从快捷菜单中选择“属性”命令,打开“本地连接属性”对话框,如下图1所示图1 “本地连接属性”对话框然后,选择“Internet协议(TCP/IP)”,并单击“属性”按钮,打开“Internet协议(TCP/IP)属性”对话框,如下图2所示。
图2 “TCP/IP属性”对话框(3)选中“使用下面的IP地址”单选框,在“IP地址”文本框中输入相应的IP地址,在“子网掩码”文本框中输入该类IP地址的子网掩码(向实验指导人员索取需要设置的IP 地址,或者保持本机原有的IP地址不变)。
单击“确定”按钮,将IP地址设置到本台计算机。
(4)单击桌面的网络邻居,可以发现网络中的其他计算机,如果每台计算机中将资源都设置为共享,就可以实现小型网络的资源共享服务。
实验一:网线的制作实验报告一、实验目的本次实验的主要目的是让我们熟悉网线的制作过程,掌握网线制作的基本技能,了解网线的结构和工作原理,并且能够通过制作网线实现计算机之间的网络连接。
二、实验环境1、工具和材料:网线钳、水晶头、双绞线(五类或超五类)、测线仪。
2、实验设备:计算机若干台。
三、实验原理1、网线的结构网线通常由八根不同颜色的导线组成,这些导线被包裹在一层绝缘外皮中。
按照国际标准,网线的线序分为两种:T568A 和 T568B。
T568A 的线序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;T568B 的线序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
2、网线的工作原理计算机之间通过网络进行数据传输时,数据是以电信号的形式在网线中传输的。
网线中的每根导线都承担着特定的传输任务,通过不同的线序排列,可以保证数据传输的准确性和稳定性。
四、实验步骤1、准备工作首先,将所需的工具和材料准备齐全,并确保工作环境整洁、安全。
然后,根据需要确定要制作的网线类型(直通线或交叉线),本次实验我们制作直通线。
2、剪线使用网线钳将双绞线的一端剪齐,长度约为 15 2 厘米。
注意要保持切口平整,以免影响后续的制作。
3、剥线将双绞线的外皮剥开一段,大约 3 4 厘米。
在剥线时要小心操作,不要损伤内部的导线。
4、排线按照 T568B 的线序将八根导线依次排列整齐。
排列时要注意导线的颜色和顺序,确保准确无误。
5、剪线将排列好的导线剪齐,使每根导线的长度相同,大约 12 15 厘米。
6、插线将剪齐的导线插入水晶头中,注意要确保每根导线都插入到水晶头的底部,并且导线的外皮要进入水晶头的卡槽中。
7、压线使用网线钳将水晶头压紧,使导线与水晶头的金属触点紧密接触。
压线时要用力均匀,确保水晶头压接牢固。
8、重复步骤 2 7 制作网线的另一端9、测试网线使用测线仪对制作好的网线进行测试。
将网线的两端分别插入测线仪的主测试仪和远程测试端,打开测线仪电源,如果测线仪上的指示灯依次亮起,说明网线制作成功;如果有指示灯不亮或闪烁,说明网线存在问题,需要重新制作。
实验资料一实验内容:网线制作;网络命令介绍。
实验目的:会制作网线,掌握常用网络命令。
实验要求:根据实验资料完成相应实验报告。
一、网线制作图 1-1 五类无屏蔽双绞线二、双绞线联接标准1 、 EIA/TIA-568-A 标准EIA/TIA-568-A 简称 T 568A 。
其双绞线的排列顺序为:绿白,绿,橙白,兰,兰白,橙,棕白,棕。
依次插入 RJ45 头的 1~8 号线槽中。
参见下图。
2 、 EIA/TIA-568-B 标准EIA/TIA-568-B 简称 T568B 。
其双绞线的排列顺序为:橙白,橙,绿白,兰,兰白,绿,棕白,棕。
依次插入 RJ45 头的 1~8 号线槽中。
参见附图 1-2 。
如果双绞线的两端均采用同一标准(如 T568B ),则称这根双绞线为:平接。
能用于异种网络设备间的联接,如计算机与集线器的联接、集线器与路由器的联接。
这是一种用得最多的联接方式,通常平接双绞线的两端均采用 T568B 联接标准。
如果双绞线的两端采用不同的联接标准(如一端用 T 568A ,另一端用 T568B ),则称这根双绞线为:跳接。
能用于同种类型设备联接,如计算机与计算机的直联、集线器与集线器的级联。
需要注意的是:有些集线器(或交换机)本身带有“级联端口”,当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时,因“级联端口”内部已经做了“跳接”处理,所以这时只能用“ 平接”双绞线来完成其联接。
三、双绞线专用工具和 RJ45 连接头1 、双绞线压线钳简称:线钳。
是双绞线做 RJ45 头的专用工具。
实物参见附图 1-4 。
2 、做 RJ45 头步骤:1 )、先用“ 线钳”上的“ 剥线刀口” ,将双绞线的一端剥掉约二厘米的外皮;2 )、将四对双绞线按 2 节所列的标准之一,排好顺序,并将每根线都弄直、排拢;3 )、用线钳的“ 剪切刀口” 将双绞线端头剪齐;4 )、将双绞线( 8 根线)按图 1-2 (或图 1-3 )方式,插入 RJ45 头内(应尽量往里插,直到 RJ45 的另一端能看到 8 个亮点),这一步完成后还应检查一下各线的排列顺序是否正确;5 )、将已插入双绞线的 RJ45 头放入线钳的“ 压口” 内,(此时要注意将双绞线的外皮一并放在 RJ45 头内压紧,以增强其抗拉性能)并用力将线钳压到底,再将其取出,则做RJ45 头完毕 ( 见图 1-5) 。
实验一网线的制作实验报告摘要:本实验旨在通过实际操作,了解网线的制作过程。
首先,我们学习了网线的基本原理和工作方式,然后了解了网线的组成结构。
接下来,我们学习了如何使用网线制作工具和材料,并进行了实际操作。
最后,我们测试了制作的网线的性能和稳定性,并对实验结果进行了分析和总结。
1.引言网线是计算机网络中的重要组成部分,用于连接设备和数据传输。
制作一根高质量的网线对于网络性能至关重要。
本实验旨在通过学习网线的制作和测试过程,了解网线的工作原理和制作技术。
2.实验材料和设备(1)网线钳:用于剥离和剪断电缆。
(2)网线压接钳:用于连接插头和电缆。
(3)UTP电缆:用于传输数据信号。
(4)RJ-45插头:用于连接电缆和设备。
(5)鼎鑫仪器:用于测试网线的性能和稳定性。
3.实验步骤(1)剥离电缆外套:使用网线钳轻轻切开电缆外套,并剥离出约2厘米的电缆芯线。
确保不剪断芯线。
(2)整理芯线:将芯线按照固定的顺序排列,如T568B规范,依次为:橙-橙白-绿-蓝白-蓝-绿白-棕-棕白。
(3)修剪芯线:使用网线钳修剪芯线,使其长度一致。
(4)插入插头:将芯线插入RJ-45插头中,确保芯线和插头的位置正确对齐。
(5)压接插头:使用网线压接钳压接插头,确保每个芯线都稳固地连接在插头上。
(6)重复以上步骤制作另一端的网线。
4.实验结果(1)制作的网线外观整齐、结构紧凑。
(2)使用鼎鑫仪器测试网线的性能和稳定性,结果显示无损失的信号传输。
5.结论经过实际操作,我们成功制作了一根高质量的网线。
本实验不仅使我们了解了网线的制作原理和技术,还加深了我们对网线的理解。
通过正确的制作和安装网线,我们可以保证网络的高性能和稳定性。
6.实验总结本实验通过实际操作,使我们对网线的制作过程有了更深入的了解。
通过正确的制作和安装网线,我们可以确保网络的高性能和稳定性。
然而,在实际应用中,我们还需要考虑其他因素,如电缆长度、接地和干扰等。
在今后的学习和工作中,我们将继续深入研究和学习网络技术,为网络的建设和维护做出贡献。
软件学院计算机网络课程实验报告201 ~201 学年第学期级专业班级:学号:姓名:实验一制作网线及常用网络配置命令的操作一、实验目的1.学会用双绞线制作网线方法2.掌握常用的网络命令的使用3.了解常见网络故障的原因4.掌握常见网络故障诊断方法二、实验内容1.用双绞线制作网线2. IP配置查询命令ipconfig3. 网络连通测试命令ping4. 路由分析诊断命令tracert5. TCP/IP网络连接状态查询命令netstat6. 查询域名信息命令nslookup三、实验环境1.分小组操作2.工具和材料:压线钳,非屏蔽双绞线,RJ-45水晶头,测线仪3.每组交换机一台,PC机若干,直通网线若干四、实验步骤利用双绞线制作网线有EIA/TIA T568A和EIA/TIA T568B两种标准(水晶头有弹簧片一面朝下,开口朝向自己):EIA/TIA T568A标准接线规定:RJ-45水晶头第1引脚到第8引脚的对应关系如下:常用网络用非屏蔽双绞线(5类线)是4对8芯的双绞线缆,根据连接设备的不同,有两种接线方式:直连线和交叉线。
(1)直连线(连接不同设备)。
实际应用中,一般采用EIA/TIA T568B标准接线。
RJ-45水晶头塑料弹片朝下,金属引脚在上,开口朝向自己,从左到右编号为1~8引脚。
两端接法一致。
1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕也可以采用EIA/TIA T568A标准接线。
(2)交叉线接法当使用双绞线连接两台计算机(同种设备)时,另一端的线序应作相应的调整,即第1、2线和第3、6线对调,制作为交叉线(Crossover Cable)。
例如采用EIA/TIA T568A标准接线,当一端线序从左到右依次为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕时,另一端线序从左到右依次为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
1.利用双绞线制作网线EIA/TIA T568B标准直接线的制作。
lab1_网线的制作及对等网络配置和资源共享-实验报告
学号:123012009xxx 姓名:Email:xxxxx@xxxxxxxx 日期:2010年月日实验一网线制作及对等网络配置和资源共享
一、实验目的
1. 理解直连线和交叉线的应用范围,掌握直连线和交叉线的制作方法。
2.了解对等网络基本配置中包含的协议、Windows网上邻居互访的基本条件。
3. 学习所在系统共享目录的设置和使用方法
4.掌握在实验室环境和虚拟机环境下的对等配置和资源共享
二、实验环境
PC机、RJ45卡线钳、水晶头、双绞线、测试仪Windows xp或Windows 2000、局域网VMware
三、实验内容
1. 制作RJ45网线
2. TCP/IP协议和NETBUI协议的安装、卸载和配置
3. 熟悉所在机器的主机名、所属工作组,了解网络基本配置中包含的协议。
4.掌握TCP/IP协议环境下,计算机网络属性的设置,并与仅安装NETBUI 协议的环境相比较:二者是否都需要进行网络属性设置,网上邻居的访问速度如何等。
5. 设置和停止共享目录
6. 熟悉VMware,并在VMware环境下重复实现上述实验内容
四、实验要求
两人一组,完成两种标准的水晶头制作及对等网配置
五、实验项目性质
验证性
七、实验步骤
八、实验结果与分析
(描述最终得到的结果,并进行分析说明,可能的误差原因)
学号:123012009xxx 姓名:Email:xxxxx@xxxxxxxx 日期:2010年月日
七、总结
(说明实验过程中遇到的问题及解决办法;新发现或个人的收获;未解决/需进一步研讨的问题或建议新实验方法等)。
实验一Windows网络设置及常用网络命令的使用一、实验目的(1)掌握Windows 网络设置方法及IP地址分配。
(2)熟悉常用的网络命令,排除网络故障。
二、实验内容1、在Windows 下,进行网络的设置。
(1)显示安装的网络协议,设置IP地址,网管和子网掩码Windows支持多种网络协议,包括默认安装TCP/IP协议。
在Windows设置网络配置,进入开始主菜单--->设置->控制面板->网络连接->本地连接。
在面板中的常规中,显示已安装的所有网络协议,默认安装有TCP/IP协议。
选中TCP/IP, 单击属性。
出现设置窗口,可以设置IP地址,子网掩码、默认网关。
默认网关就是本网中与外网连接的主机或路由器的端口地址。
(2)设置DNS服务器的IP地址。
DNS(Domain name server)提供从域名到IP地址的映射服务。
一般也是必须设置的。
设置的原则是:将它设为最近的DNS服务器的IP地址。
理论上,可以设置为任何存在的DNS服务器地址。
可以设多个地址。
(3)其他设置。
还可以设置WINS服务器的地址,它可以完成NETBIOS名到IP地址的转换服务。
也可以设置其他的安全选项,根据需要设置。
2.熟悉windows常用网络命令进入控制台命令行模式。
开始---->执行----->CMD。
1.Ipconfig该命令可以检查网络接口配置。
如果用户系统不能到达远程主机,而同一系统的其他主机可以到达,那么用该命令对这种故障进行判断是有必要的。
当主机能到达远程主机但不能到达本网主机时,则表示子网掩码设置有问题,可据此进行修改。
Ipconfig用来获取本机IP地址等信息。
1)命令格式:ipconfig [/all /renew [adapter] /release [adapter]]2)参数含义如果没有参数,那么 ipconfig 实用程序将向用户提供所有当前的 TCP/IP 配置值,包括 IP 地址和子网掩码。
网线的制作实验报告一、实验目的本次实验的目的是掌握网线的制作方法,了解网线的内部结构和工作原理,熟悉网络布线的基本技能,为今后的网络组建和维护工作打下基础。
二、实验环境1、工具和材料网线钳:用于裁剪、剥皮和压接网线。
测线仪:用于测试网线的连通性。
双绞线:5 类或 6 类非屏蔽双绞线,长度根据需求选择。
水晶头:RJ45 规格,与双绞线匹配。
2、实验设备计算机:用于测试制作好的网线是否能正常通信。
三、实验原理1、网线的结构网线由 8 根不同颜色的线芯组成,按照一定的顺序排列。
常见的 5类和 6 类网线采用的是双绞线技术,即每两根线芯按照一定的绞合度相互缠绕,以减少电磁干扰和信号衰减。
2、网线的排线顺序网线有两种排线标准,分别是 T568A 和 T568B。
T568A 的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;T568B 的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
在实际应用中,通常使用 T568B 标准。
3、水晶头的连接方式水晶头的金属片朝上,将网线插入水晶头后,使用网线钳将金属片压入线芯,使线芯与金属片紧密接触,从而实现电气连接。
四、实验步骤1、准备工作截取一段合适长度的双绞线,一般为 2 3 米。
用网线钳将双绞线的外皮剥开约 2 3 厘米,露出内部的 8 根线芯。
2、排线按照 T568B 标准将 8 根线芯依次排列整齐,确保线芯的顺序正确无误。
将排列好的线芯剪齐,使其长度保持一致,大约留下15 厘米左右。
3、插入水晶头将整理好的线芯插入水晶头,注意线芯要顶到水晶头的底部,且金属片要与线芯接触良好。
4、压接水晶头使用网线钳将水晶头的金属片压入线芯,确保线芯被牢固地固定在水晶头中。
5、制作另一端按照同样的方法制作网线的另一端。
6、测试网线使用测线仪测试制作好的网线的连通性。
将网线的两端分别插入测线仪的主测试仪和远程测试仪,如果测线仪上的指示灯依次亮起,则说明网线制作成功,且线路连通正常;如果有指示灯不亮或闪烁异常,则说明网线存在问题,需要重新制作。
实验一网线的制作【实验目的】(1)了解网络传输介质如双绞线、同轴电缆和光缆的作用及适用场合。
(2)熟练掌握568APB 标准具体内容及RJ45 直通网线(双机对连线) 和交叉网线(计算机与HUB 连接线) 制作、测试方法和使用场合。
【实验性质】验证性实验【实验条件】需要以太网集线器、微机(带RJ-45接口的网卡)、5类双绞线、水晶头、压线钳、测线器或万用表。
【实验指导】双绞线是局域网布线中最常用到的一种传输介质, 尤其在星型网络拓扑中, 双绞线是必不可少的布线材料。
双绞线电缆中封装着一对或一对以上的双绞线, 为了降低信号的干扰程度, 每一对双绞线一般由两根绝缘铜导线互相缠绕而成, 每根铜导线的绝缘层上分别涂有不同的颜色, 以示区别。
双绞线一般分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类。
每条双绞线通过两端安装的RJ-45连接器(俗称水晶头)与网卡和集线器(或交换机)相连, 最大网线长度为100m, 如果要加大网络的范围, 在两段双绞线电缆间可安装中继器(一般用HUB或交换机级联实现), 但最多可以安装4个中继器, 使网络的最大范围达到500m。
在局域网中, 双绞线主要用于连接网卡与集线器或集线器与集线器(因为集线器的连接方式与交换机相同, 所以如无特殊说明, 集线器的连接方式同样适用于交换机的连接), 有时也可直接用于两个网卡之间的连接。
1.双绞线连接网卡和集线器时的线对分布在局域网中, 从网卡到集线器间的连接为直通(MDI), 即两个RJ-45连接器中导线的分布应统一。
5类UTP规定有8根(4对线, 只用了其中的4根, 其中1和2脚必须成一对, 3和6脚也必须成一对)。
当RJ-45连接器有弹片的一面朝下, 带金属片的一端向前时, RJ-45接头中8个引脚的分布如图1-1所示。
其中引脚1(TX+)和引脚2(TX-)用于发送数据, 引脚3(RX+)和引脚6(RX-)用于接收数据, 即一对用于发送数据, 一对用于接收数据。
实验一:网线制作及对等网配置与使用第一部分:网线的制作一、实验目的利用实验室的器材完成网线制作。
二、实验设备5类UTP双绞线4段,RJ-45头8个,双绞线压线钳1个、网线测试仪1台;三、实验要求实验任务:RJ-45水晶头网线的制作与测试。
四、实验原理(1)UTP电缆。
全称为无屏蔽双绞线(Unshield Twisted Pair)电缆,是将两根互相绝缘的铜导线用规则的方法绞合起来构成一对双绞线,然后再将多对双绞线进一步规则绞合在一起组成。
其用户电缆由4对双绞线组成,每对双绞线分别用不同的颜色标记来区分。
(2)UTP用户电缆的压线标准。
UTP用户电缆必须通过RJ-45插头(俗称水晶头)与网络设备连接,电缆与RJ-45插头的连接使用压接方式,一般按照EIA/TIA-568标准制作,其中8条线的排列顺序有A、B两种线序,如图2-1所示。
对于不同的用途,网线两端所使用的线序有所不同,参见表2-1。
RJ-45 插座EIA/TIA-568B线序:1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕EIA/TIA-568A线序;1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕图2-1 RJ-45插座与EIA/TIA-568线序表2-1 双绞线压接RJ-45插头的几种线序组合交换机/HUB←→计算机B←→B计算机←→计算机A←→B交换机/HUB←→下级交换机/HUB(普通端口)A←→B交换机/HUB←→交换机/HUB(UPLINK端口)B←→B(3)网线测试器。
一种用于检测网线与所压接的RJ-45插头的接触是否良好以及线序是否正确的简易测试设备。
图2-3是一种典型的手持网线测试器的面板示意图。
其中,Power 是电源开关,Port1和Port2是RJ-45插座,Port1发送信号,Port2接收信号。
1&2到7&8四个指示灯分别指示相应编号的线对是否连通,指示灯发出绿光时表示正确连通。
五、实验步骤(1)制作网线。
实验一:网络常用命令的使用一、实验目的:1. 了解或掌握一些网络常用命令;2. 掌握Ping、IPconfig、arp等命令的功能及一般用法;3. 能应用上述命令进行网络连通、网络状态、网络配置等。
二、实验环境:1. 运行Windows 2000 / 2003 Server / XP操作系统的PC一台;2. 每台PC具有一块以太网卡,通过双绞线与局域网相连。
三、实验内容与要求:1. 进入DOS模式:(1)“开始”-> “所有程序”->“附件”-> “命令提示符”;或者:“开始”-> “运行”-> 输入“cmd”;(2)在DOS环境中输入“cd\”,回车;(3)继续输入“md 学号+姓名”,回车;(4)继续输入“cd 学号+姓名”,示例如下图所示。
本实验后续内容,需在此目录下完成。
2. 参照附件一:IP地址的查看与配置,完成其中实验要求,并回答下面的问题:(1)使用“ipconfig”命令,查看本机的IP地址是什么?并记录下来。
(2)使用“ipconfig”命令,怎样查看本机的物理地址?截屏记录,并根据截屏回答物理地址具体是多少?3. 参照附件二:网络连通性的测试,完成其中实验要求,并回答下面的问题:(1)使用ping命令测试网络时,本机通常向被测试计算机发几次请求?(2)执行“ping ”,是否可以获取对应的IP 地址?截屏记录其IP地址。
(3)执行“ping ”和“ping ”,记录两者执行后的参数“平均往返时延”各为多少?并截屏记录。
(4)执行ping命令,要求向香港科技大学t.hk一次性发送10个报文请求。
截屏记录操作结果。
(5)执行ping命令,要求向香港科技大学t.hk发送报文请求的长度分别为500B 和2000B。
截屏记录操作结果。
4. 参照附件三:理解ARP协议,练习并熟悉“arp”命令中各命令属性,完成其中实验要求,并截屏记录下面的过程:(1)使用“arp -a”查看本机ARP选路表中的内容;(2)使用“arp -d”删除ARP选路表的内容;(3)使用“ping <IP地址>”命令ping局域网中另一台主机(且确保该主机IP未出现在ARP选路表中);(4)然后再执行“arp -a”;由此体会主机间通过通信生成和更新ARP选路表的过程。
最新实验一:网线的制作实验报告完整版实验目的:1. 了解网线的结构和种类。
2. 掌握网线制作的基本流程和技巧。
3. 理解网线制作中的注意事项和常见问题。
实验材料:- 不同类型的网线(如:CAT5e, CAT6, CAT6a等)- RJ-45接头- 网线测试仪- 剥线工具- 线序排列工具- 剪刀- 标签贴纸和记号笔实验步骤:1. 网线选择:首先,根据实验要求选择合适的网线类型。
不同类别的网线支持不同的传输速率和距离,例如CAT5e适用于100Mbps的网络,而CAT6支持1Gbps。
2. 剥线皮:使用剥线工具小心地剥去网线两端的外层绝缘皮,注意不要损坏内部的线芯。
3. 线序排列:根据T568B或T568A标准排列线序。
T568B的线序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
T568A的线序为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
4. 剪齐线芯:使用剪刀将排列好的线芯剪至相同长度,确保整齐且留有足够的长度进行接头的插入。
5. 插入接头:将整理好的线芯插入RJ-45接头中,确保每根线芯都到达接头的顶部。
6. 压接接头:使用压接工具将接头紧密地压在网线上,确保连接牢固。
7. 测试网线:使用网线测试仪对制作的网线进行连通性测试,检查是否有错误或短路的情况。
8. 标记网线:使用标签贴纸和记号笔在网线两端标记线序和长度,便于日后的识别和管理。
实验结果:- 成功制作了符合标准的网线,并通过了连通性测试。
- 记录了制作过程中遇到的问题及解决方案。
实验结论:通过本次实验,我们了解了网线的基本知识,掌握了网线制作的技能,并认识到了在实际操作中需要注意的细节。
这对于理解网络硬件的工作原理和进行日常的网络维护具有重要意义。
实验一:网线的制作实验报告(五篇材料)制作网线实验报告与总结篇一随着计算机技术的不断发展和普及,计算机不再只是一个办公工具,它已经进入普通的家庭用户,尤其是多媒体计算机的出现,促使计算机成为家庭学习、生活、娱乐的重要组成部分。
因此遇到计算机故障的机会也越来越多,所以掌握一些计算机方面的知识以及一般故障维修的方法是非常有必要的。
通过这一学期对于《计算机装配与维修》这门课的学习,我的理论和实践方面的技能都有了很大的提高。
下面是我的实战经验总结:实践经验一:制作网线本次实践过程中用到的工具有:多个水晶头、一根网线、一把夹线钳、一台计算机与路由器。
步骤如下:(1)剪断:利用压线钳的剪线刀口剪取适当长度的网线。
(2)剥皮:用压线钳切线部位旁边带凹槽的部分,选择适当的长度旋转将皮剥下。
(3)排序:将4个线对的8条细导线一一拆开,理顺,捋直,然后按照T568A标准线序(从左到右依次为: 1-白绿 2-绿3-白橙 4-蓝 5-白蓝 6-橙 7-白棕 8-棕)排列整齐。
(4)剪齐:把线尽量抻直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝一个方向紧靠)。
然后利用压线钳的剪线刀口将其剪齐。
(5)插入:一手捏住水晶头,使有塑料弹片的一侧向下,针脚一方朝向远离自己的方向,并用食指抵住;另一手捏住双绞线外面的胶皮,缓缓用力将整理好的8条导线同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端。
(6)压制:确认所有导线都到位后,并确保线序无误后,用压线钳制RJ-45头。
将水晶头推入压线钳夹槽后,将突出在外面的针脚全部压入水晶并头内。
(7)重复步骤(1)至(6)制作线缆的另一端,直至完成网线的制作。
(8)使用老师准备的计算机测试网线是否能连通。
本次实践总结:总的来说,这次实践过程并不顺利,但是真正学到了网线的制作过程。
第一次制作的网线并不能连通,我仔细观察了自己制作的网线,发现两端的线序并没有错,但是有一端的线缆在插入水晶头时,插反了方向。
《计算机网络》课程实验报告一、实验目的通过本次实验,我们能掌握(1)网络命令的使用方法(2)熟练运用命令分析网络状态二、实验内容1.熟悉基本网络命令的格式以及功能2.撰写实验报告,包括命令执行的主要结果以及简单分析三、实验过程Ping 命令Ping 命令用于验证当前计算机与远程计算机的连接Ping 命令格式:Ping [-t] [-a] [-n count] destination-list此为与百度服务器连接获得的各项参数Ipconfig 命令Ipconfig 命令显示所有当前的TCP/IP网络配置。
Ipconfig 命令格式:Ipconfig [/all ,/renew [adapter],/release[adapter]]此为显示所有网络配置,有DNS服务器地址、IP地址、子网掩码地址、默认网关的IP地址Nslookup 命令Nslookup 命令将显示域名服务器的信息。
Nslookup 命令格式:nslookup [-opt ...] nslookup [-opt ...] – servernslookup [-opt ...] host nslookup [-opt ...] host server以上为用命令查找出地址Netstat 命令Netstat 命令用于显示活动的TCP连接、计算机侦听端口、以太网统计信息、IP路由表、IPV4统计信息以及IPv6统计信息。
Netstat 命令格式:Netstat [-a] [-s] [-e]此为显示所有活动的TCP连接以及计算机侦听的TCP和UDPNet 网络命令NET [ ACCOUNTS | COMPUTER | CONFIG | CONTINUE | FILE | GROUP | HELP |HELPMSG | LOCALGROUP | NAME | PAUSE | PRINT | SEND | SESSION |SHARE | START | STATISTICS | STOP | TIME | USE | USER | VIEW ]此为显示本机所有的共享资源Tracert 命令Tracert 命令可以查看从本机主机到目标主机所经过的全部路由。
实验一网线制作及网络设备的配置引脚号 1 2 3 4 5 6 7 8 线序橙白橙绿白蓝蓝白绿棕白棕发射器 1 2接收器 3 63. nslookup的主要用途是什么?查询当主机所使用的DNS服务器的域名及其IP地址;查询Internet域名信息或诊断DNS 服务器问题。
4.检查本地主机的端口占用情况,摘抄部分并解释。
协议本地地址外部地址状态1:TCP 192.168.1.2:55504 220.181.181.13:5222 ESTABLISHED2:TCP 192.168.1.2:ftp 219.137.227.10:4899 LISTENING3:TCP 192.168.1.2:56894 192.168.1.1:52869 TIME_WAIT4:TCP 192.168.1.2:56898 192.168.1.1:52869 TIME_WAIT第1条:本地主机IP地址为192.168.1.2的55504端口与IP地址为220.181.181.13端口号为5222的主机使用TCP协议建立联机状态。
第2条:本地主机的FTP端口与IP地址为219.137.227.10端口号为4899的主机使用TCP 协议连接并处于监听状态。
第3条:本地主机的56894端口与IP地址为192.168.1.1端口号为52869的主机使用TCP 协议连接并处于等待状态。
第4条:同上一条。
5. 利用ipconfig命令检查本地主机的ip地址和mac地址的配置开始 -> CMD -> ipconfig/all6. 使用 Ping 命令,验证本地计算机的 IP 地址是否正确地添加到网络?默认网关是否运行?能否通过路由器通讯?写出验证方法和结果。
Ping上图中获得的 ipv4地址。
Ping上图中获得的默认网关。
ping一个外网地址或域名(如)7.使用 tracert 跟踪某个网络连接,说明该命令的工作原理。
Tracert一个外网地址(如)tracert命令的工作原理:通过向目标发送不同IP 生存时间(TTL) 值的“Internet 控制消息协议(ICMP)”回应数据包,Tracert诊断程序确定到目标所采取的路由。
软件学院计算机网络课程实验报告201 ~201 学年第学期级专业班级:学号:姓名:实验一制作网线及常用网络配置命令的操作一、实验目的1.学会用双绞线制作网线方法2.掌握常用的网络命令的使用3.了解常见网络故障的原因4.掌握常见网络故障诊断方法二、实验内容1.用双绞线制作网线2. IP配置查询命令ipconfig3. 网络连通测试命令ping4. 路由分析诊断命令tracert5. TCP/IP网络连接状态查询命令netstat6. 查询域名信息命令nslookup三、实验环境1.分小组操作2.工具和材料:压线钳,非屏蔽双绞线,RJ-45水晶头,测线仪3.每组交换机一台,PC机若干,直通网线若干四、实验步骤利用双绞线制作网线有EIA/TIA T568A和EIA/TIA T568B两种标准(水晶头有弹簧片一面朝下,开口朝向自己):EIA/TIA T568A标准接线规定:RJ-45水晶头第1引脚到第8引脚的对应关系如下:常用网络用非屏蔽双绞线(5类线)是4对8芯的双绞线缆,根据连接设备的不同,有两种接线方式:直连线和交叉线。
(1)直连线(连接不同设备)。
实际应用中,一般采用EIA/TIA T568B标准接线。
RJ-45水晶头塑料弹片朝下,金属引脚在上,开口朝向自己,从左到右编号为1~8引脚。
两端接法一致。
1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕也可以采用EIA/TIA T568A标准接线。
(2)交叉线接法当使用双绞线连接两台计算机(同种设备)时,另一端的线序应作相应的调整,即第1、2线和第3、6线对调,制作为交叉线(Crossover Cable)。
例如采用EIA/TIA T568A标准接线,当一端线序从左到右依次为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕时,另一端线序从左到右依次为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
1.利用双绞线制作网线EIA/TIA T568B标准直接线的制作。
(1)剥线用压线钳的剪线刀口把双绞线的一端剪齐,再将线头放入剥线刀口,让线头触及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
(2)排列芯线将四个线对的8条细导线一一拆开、理顺、捋直,按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕顺序排列好芯线,将顶端剪齐,芯线保留1cm到1.2cm长。
图1-1剥线示意图图1-2排列芯线示意图(3)插线将水晶头弹簧卡朝下,一手食指和拇指握住水晶头,另一手捏住双绞线外面的胶皮,缓缓用力将8条芯线并排插入水晶头的插槽中,将芯线插入到底端,双绞线的外保护层最后应能够在RJ-45插头内的凹陷处被压实。
图1-3插线示意图(4)压线确认芯线插入正确,将水晶头放入压线钳的压线插槽中,双手紧握压线钳的手柄,用力压紧,这样,插头的8个针脚接触点就穿过双绞线的绝缘外层,分别和8根导线紧紧地压接在一起。
同样,制作双绞线另一端的水晶头,芯线排列顺序要一致。
图1-4压线示意图(5)测试测试用的工具是测试仪,将两个水晶头分别安在测试仪上,拉动测试仪,如果两排灯同时顺序亮到底,则说明网线已经制作好。
如果两排灯不是同时从1亮到8,说明网线线序排列有错误,如果有部分灯亮有部分灯不亮,说明线路在水晶头处接触不良。
2.常用网络配置命令的操作(1)IP配置查询命令ipconfig该命令是了解系统网络配置的主要命令,特别是用户网络中采用的是动态IP地址配置协议时,利用该命令可以了解IP地址的实际配置情况。
配置不正确的IP地址或主网掩码是接口配置的常见故障。
利用ipconfig命令可以清楚的查看和修改网络中的TCP/IP协议的有关配置,如网络适配器的物理地址、主机的IP地址、网关、子网掩码等。
图2-1 ipconfig的使用(2)网络连通测试命令ping的使用ping命令,是目前几乎所有的网络操作系统中都含有的一个专门用于TCP/IP协议的探测工具,用于确定本地主机是否能与另一台主机交换(发送和接收)数据包。
该命令向目标主机(地址)发送一个回送请求数据包,要求目标主机收到请求后给予答复,从而判断本机与目标主机(地址)是否联通,网络的响应时间以及传送中数据包的丢失率等,以此判断TCP/IP参数是否设置正确以及网络运行是否正常2.1 ping命令格式ping IP地址(或主机名) [参数1][参数2]…..在命令窗口下输入ping 或者 ping 210.43.128.5 回车,如下图所示。
图2-2 ping命令的使用系统显示返回了4个测试数据包(默认值为4),其中bytes=32表示测试中发送的数据包大小是32个字节(默认值为32),time<1ms该项表示测试信息包在本地主机与目标主机之间往返一次所需的时间。
在命令的最后还统计出了发送出去的数据包个数(Sent=4)、收到返回数据包的个数(Received=4)和数据包丢失个数(Lost=0)、丢失率(0% loss),估算出的time最小值(Minimum=0ms)、最大值(Maximum=0ms)和平均值(Average=0ms)。
2.2 ping本地回送地址检查TCP/IP协议的问题命令格式:ping 127.0.0.1或(当地主机)Localhost图2-3 ping本地回送地址网络标识为127时专门用来进行网络测试本地回送地址,如果该地址无法ping通,则表明本机TCP/IP 的安装或运行存在某些最基本的问题。
应检查下列条目:是否正确安装了网卡、是否已安装了TCP/IP协议、TCP/IP协议是否与网卡有效绑定、在NT的事件浏览器中,是否显示网络服务末启动等。
确认上述条目均正确之后,若仍然存在问题,建议删除并重新安装TCP/IP。
2.3 ping本机IP地址检查地址配置这个命令被送到本地计算机所配置的IP地址,计算机始终都应该对该命令作出应答,如果不能,则表示本地配置或安装存在问题。
应检查的项目如下:检查本机的IP地址是否正确,该地址是否被其它机占用、检查网卡的I/O地址。
如果网线断开后本命令正确,则表示另一台计算机可能配置了相同的IP地址。
例如:ping 210.43.139.87(本地地址由ipconfig查看得到)图2-4 ping本机IP地址2.4 ping局域网内其他主机I P地址检查线路连接这个命令应该离开我们的计算机,经过网卡及网络电缆到达其他计算机,并返回相应的的信息。
以确定本地网络连接是否正常。
如果不正常,则对网络设备和通讯介质进行逐段测试、排查。
应检查的项目如下:电缆、网卡、水晶头松动、子网掩码等。
例如:ping本局域网其它主机的IP地址为192.168.1.102图2-5 ping局域网内其它主机IP地址2.6 ping本地网关检查路由器问题如果与同一子网上的主机通信没有问题,但仍然无法建立与子网以外主机的通信联系,则问题可能出在路由器及其地址的配置方法上。
通过ping默认网关地址,可检查客户机子网地址配置问题和路由器问题。
若ping默认网关失败,则应检查以下条目:本地机子网掩码配置是否正确、本机默认网关地址与路由器地址是否相匹配、本地机所在的子网与路由器连接是否畅通和路由器是否出现故障等。
例如:ping 210.43.139.254(网关地址由ipconfig查看得到)图2-6 ping本地网关地址2.7 ping远程主机检查远程通信通过ping不同子网上的主机,检查是否存在其它子网与路由器的连接问题,确定网关、域名服务器、路由器的配置是否正确,和与Internet连接是否正常。
当你向外发送 E-mail 失败或某网站的网页无法访问时,可以通过 ping命令查看对方的主机是否打开或网络连通情况。
例如:ping 图2-7 ping远程主机地址(3)路由分析诊断命令tracert3.1 tracert命令的功能和语法格式tracert命令扩展了ping命令的功能,该命令通过向目标网络设备发送具有不同生存时间的ICMP回应报文,确定至目的网络设备的路由,即用来跟踪一个报文从一台计算机到另一台计算机所经过的网络路径。
如果你想知道自己的计算机如何访问网络上的某台设备时,可以使用该命令。
3.2 tracert命令的使用例如tracert 或者tracert 210.43.128.5图2-8 tracert命令的使用(1)其中,第一列为序号,是该路由通过的计算机数;第二至四列分别为三个ICMP信息包测出的途经每个路由主机的回送时间,它们反映出每个路由主机的速度,由于每次往返时间不同,将每条消息的往返时间显示3次,如果往返时间太长则用“*”表示;第五列为路由主机的IP地址或主机名。
从上至下,便是我们访问学校所走过的“足迹”。
利用tracert命令我们可以清楚的了解到IP访问的路径图,即经过的路由、等待的时间、数据包在网络上的停止位置等,可跟踪链接、测定高等待时间区域,可确定网络连接断链处(出现“*”号,如下图所示),为网络故障的诊断带来了便利。
图2-9 tracert命令的使用(2)(4)网络状态查询命令netstat的使用netstat命令是一个监控TCP/IP网络的实用的工具,该命令助于用户了解网络的整体使用情况。
它可以显示当前正在活动的网络连接的详细信息,如网络连接、路由表和网络接口等信息,也可以让用户得知目前总共有哪些网络连接正在运行。
使用不同的命令参数,还可以了解网络的其它信息,如以太网的统计信息及所有协议的使用状态等。
该命令格式及主要参数如下:netstat [参数1][参数2].…...图2-10 netstat命令的使用其中,第一列为所使用的协议,第二列为本地主机地址及端口号,第三列为所访问的外部地址,第四列为所使用的协议的状态,监听(LISTENING),等待关闭(CLOSE_WAIT),连接成功(ESTABLISHED)等。
(5)nslookup命令的使用注释:NSLOOKUP是window NT、window 2000中连接DNS服务器,查询域名信息的一个非常有用的命令是由local DNS 的cache 中直接读出来的, 而不是local DNS 向真正负责这个domain 的name server 问来的。
nslookup 必须要安装了TCP/IP 协议的网络环境之后才能使用,nslookup 必须要安装了TCP/IP 协议的网络环境之后才能使用。
5.1 查询DNS服务器示例:nslookup 图2-11 nslookup命令的使用(1)以上结果显示,正在工作的DNS服务器的主机名为,它的IP地址是101.226.4.6。
5.2 地址反向解析把101.226.4.6地址反向解析,如图2-12所示图2-12 nslookup命令的使用(2)5.3 查询不到域名情况如果出现下面这些,这种情况说明网络中DNS 服务器在工作,却不能实现域名或者地址(61.135.100.100)的正确解析。
