实验二 IIR 滤波器设计一、 实验目的1、 掌握冲激响应法和双线性变换法设计IIR 滤波器的原理及具体设计方法，熟悉用双线性设计法设计低通、带通和高通IIR 数字滤波器的计算机程序。
2、 熟悉模拟Butterworth 滤波器的设计，掌握冲激响应法和双线性变换法设计数字IIR 滤波器的方法。
二、 实验内容1、 不同阶次模拟巴特沃兹滤波器的频率响应如下：由图可知，不同阶次的所对应的滤波器的幅度走向基本一样，但是过渡带却有着明显的不同，阶次越高，滤波器的过渡带越窄。
2、根据模拟滤波器指标，设计低通巴特沃兹滤波器设计指标为：通带截止频率f p = 5kHz, 通带最大衰减 ɑp =2dB ，阻带截止频率 f s = 12kHz, 阻带最小衰减ɑs =30dB 。
设计程序如下：>> clear all;>> fp=5e3; >> ap=2;0.51 1.520.51w/wc -- 归一化频率幅度谱巴特沃兹滤波器幅度谱 N=300.51 1.5200.51w/wc -- 归一化频率幅度谱巴特沃兹滤波器幅度谱 N=50.51 1.5200.51w/wc -- 归一化频率幅度谱巴特沃兹滤波器幅度谱 N=1000.51 1.520.51w/wc -- 归一化频率幅度谱巴特沃兹滤波器幅度谱 N=15>> fs=12e3;>> as=30;>> %*******求阶次N********%>> k_sp=sqrt(10^(as/10) - 1)/sqrt(10^(ap/10) - 1);>> a_sp = 2*pi*fs/(2*pi*fp);>> N=ceil( log(k_sp)/log(a_sp) );>> p=zeros(1,N);>> for i=1:N;k = i-1;p(i) = exp( j*pi/2 + j*pi*(2*k+1)/2/N ) ;end>> z=[];>> [b1 a1] = zp2tf( z, p, 1 );>> fp1=fp* ( 10^(ap/10)-1 )^(-1/2/N) ;>> fs1=fs* ( 10^(as/10)-1 )^(-1/2/N);>> figure(1);>> x=[ 0:50:1.5*fs ] ;>> [H1 ]=freqs(b1, a1, x/fp1);>> [H2 ]=freqs(b1, a1,x/fs1);>> plot( x, 20*log10(abs(H1)));>> xlabel( '频率/Hz' );>> ylabel( '振幅/db' );>> title( ['巴特沃兹滤波器对数幅度谱 N=',num2str(N)] ); >> figure(2);>> x1=[ 0: 0.01 :2 ];>> [H3 ]=freqs(b1, a1, x1);>> plot( x1 , abs(H3) );>> xlabel('归一化频率');>> ylabel('幅度');>> title( '归一化之后的低通巴特沃兹滤波器的频率响应:' );归一化之前低通巴特沃兹滤波器的频率响应:归一化之后的低通巴特沃兹滤波器的频率响应为:3、已知模拟滤波器传输函数H(s)为20.5012()0.64490.7079H s s s =++ 按照不同采样频率Fs1=1Hz, Fs2=10Hz 使用脉冲响应不变法将H(s)转换为H(z)数字IIR 滤波器。
Matlab技术在智能家居系统中的应用指南智能家居系统是一种集成多种智能技术的家居系统，旨在提高居住者的生活品质和便利性。
Matlab作为一种强大的科学计算软件，凭借其丰富的功能和灵活性，在智能家居系统中发挥着重要作用。
本文将从几个方面探讨Matlab技术在智能家居系统中的应用。
一、基于Matlab的智能家居系统设计在智能家居系统的设计中，Matlab提供了许多工具和函数，可以帮助设计师进行各种仿真和分析。
例如，Matlab中的Simulink工具可以模拟系统的运行，利用其丰富的库模型进行系统建模，分析和验证系统的性能。
基于Matlab的智能家居系统设计可以从几个方面入手。
首先，可以使用Matlab进行传感器数据的处理和分析。
Matlab提供了多种数据处理函数和算法，可以实时获取并解析传感器数据，并对其进行有效的处理和分析。
这有助于系统根据不同的传感器数据做出相应的决策和控制。
其次，通过Matlab进行控制算法的设计和优化。
智能家居系统需要根据不同的情景和需求，对各种设备和设施进行控制。
Matlab提供了强大的控制系统设计和优化工具，可以帮助设计师设计出满足要求的控制器，并使用优化算法进行调整和改进。
这些工具和函数使得系统能够更加智能地做出决策和响应。
最后，通过Matlab进行系统的性能评估和仿真。
Matlab提供了多种性能评估工具和仿真环境，可以帮助设计师分析和评估系统的性能，找出潜在问题并进行改进。
这些工具和函数可以模拟不同情况下的系统行为，从而优化系统的设计和功能。
二、基于Matlab的智能家居系统中的图像处理智能家居系统中的图像处理是一个重要的任务，用于实现诸如人脸识别、运动检测和图像识别等功能。
Matlab提供了丰富的图像处理函数和工具箱，可以方便地进行图像处理和分析。
首先，Matlab可以用于实现人脸识别功能。
通过Matlab的图像处理工具箱，可以对输入的图像进行人脸检测和特征提取。

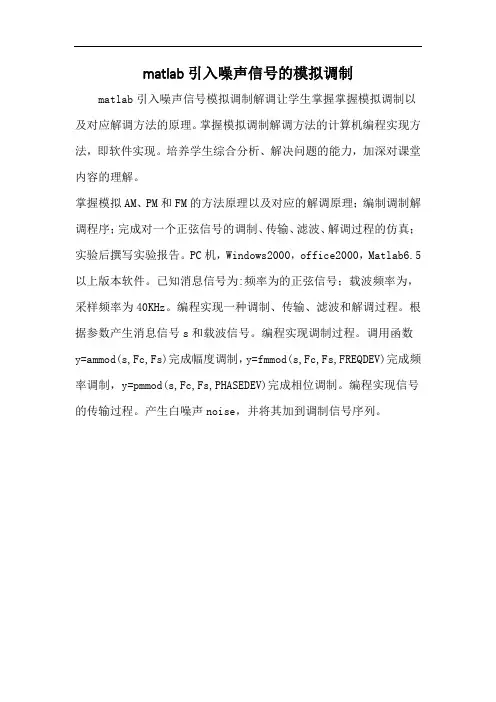

matlab引入噪声信号的模拟调制
matlab引入噪声信号模拟调制解调让学生掌握掌握模拟调制以及对应解调方法的原理。
掌握模拟调制解调方法的计算机编程实现方法，即软件实现。
培养学生综合分析、解决问题的能力，加深对课堂内容的理解。
掌握模拟AM、PM和FM的方法原理以及对应的解调原理；编制调制解调程序；完成对一个正弦信号的调制、传输、滤波、解调过程的仿真；实验后撰写实验报告。
PC机，Windows2000，office2000，Matlab6.5以上版本软件。
已知消息信号为:频率为的正弦信号；载波频率为，采样频率为40KHz。
编程实现一种调制、传输、滤波和解调过程。
根据参数产生消息信号s和载波信号。
编程实现调制过程。
调用函数y=ammod(s,Fc,Fs)完成幅度调制，y=fmmod(s,Fc,Fs,FREQDEV)完成频率调制，y=pmmod(s,Fc,Fs,PHASEDEV)完成相位调制。
编程实现信号的传输过程。
产生白噪声noise，并将其加到调制信号序列。

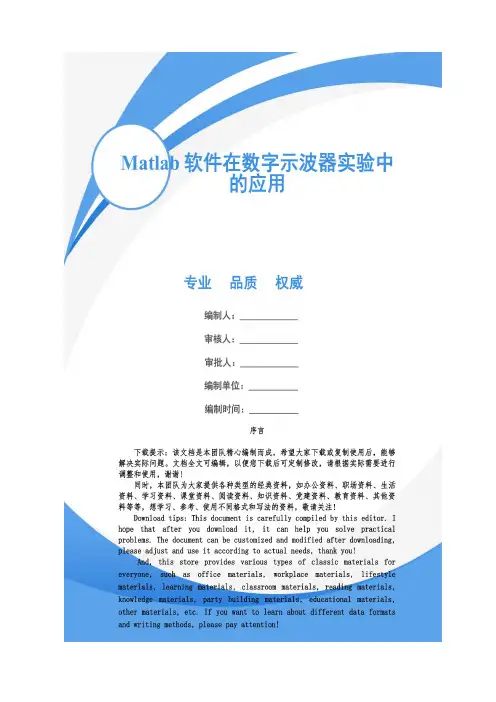

Matlab软件在数字示波器试验中的应用一、虚拟示波器设计Matlab软件提供了强大的绘图和可视化工具，可以实现虚拟示波器的设计和模拟。
通过Matlab的GUI设计工具，我们可以快速开发一个用户界面友好的虚拟示波器。
用户可以通过鼠标操作控制参数，观察信号波形，并在示波器上添加测量工具，如时间测量、频率测量等。
同时，我们还可以依据需要选择不同的波形显示方式，如点阵显示、矢量显示等。
通过虚拟示波器的设计，可以便利地进行数字示波器的功能验证和调试。
二、信号生成与采集在数字示波器试验中，通常需要产生不同类型的电信号并进行采集。
Matlab软件提供了丰富的信号生成函数和工具箱，可以便利地生成各种信号，如正弦波、方波、锯齿波等。
通过Matlab的编程接口，我们可以控制示波器的输出通道，实现精确的信号生成。
同时，Matlab还支持外部设备接口，如数据采集卡、传感器等，可以实时采集现实世界中的信号。
通过信号生成与采集功能的应用，我们可以进行数字示波器的性能测试和实际信号处理。
三、波形分析数字示波器的主要功能之一就是对信号波形进行分析。
Matlab软件提供了多种波形分析工具和函数，可以实现对信号的频域分析、时域分析、参数提取等。
通过Matlab的频谱分析工具，我们可以得到信号的功率谱密度、频率响应等信息，从而对信号的频谱特性进行探究。
此外，Matlab还提供了响应滤波器设计、自相关函数计算等功能，可以更详尽地分析信号的时域特性。
通过波形分析功能的应用，我们可以更深度地了解信号的特征和变化规律。
综上所述，显得极其重要。
通过Matlab的虚拟示波器设计，我们可以实现数字示波器的快速验证和调试；通过Matlab的信号生成与采集功能，我们可以进行数字示波器的性能测试和实际应用；通过Matlab的波形分析工具，我们可以深度探究信号的频域和时域特性。
因此，娴熟精通Matlab软件的应用可以提高数字示波器试验的效率和准确性，推动电子测量技术的进步总的来说，极其重要。

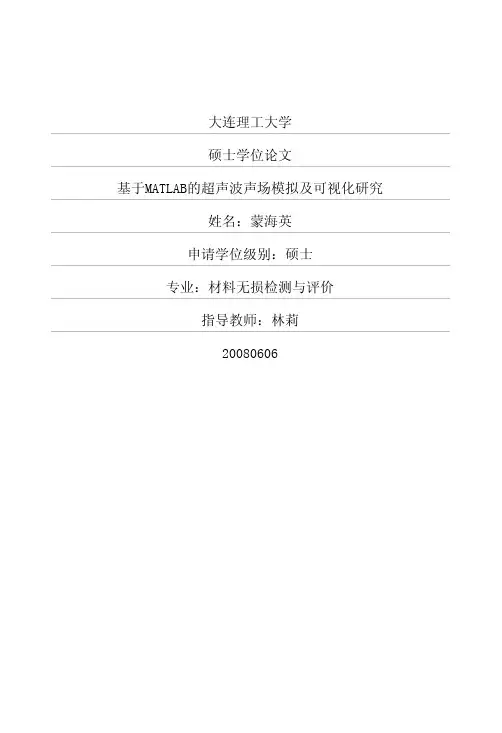

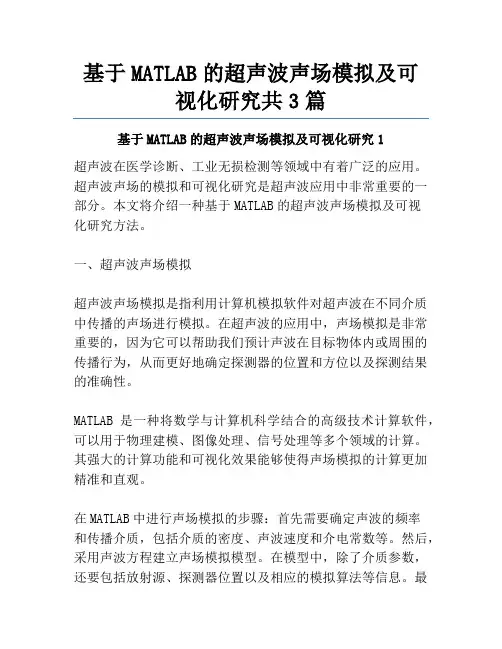

基于MATLAB的超声波声场模拟及可视化研究共3篇基于MATLAB的超声波声场模拟及可视化研究1超声波在医学诊断、工业无损检测等领域中有着广泛的应用。
超声波声场的模拟和可视化研究是超声波应用中非常重要的一部分。
本文将介绍一种基于MATLAB的超声波声场模拟及可视化研究方法。
一、超声波声场模拟超声波声场模拟是指利用计算机模拟软件对超声波在不同介质中传播的声场进行模拟。
在超声波的应用中，声场模拟是非常重要的，因为它可以帮助我们预计声波在目标物体内或周围的传播行为，从而更好地确定探测器的位置和方位以及探测结果的准确性。
MATLAB是一种将数学与计算机科学结合的高级技术计算软件，可以用于物理建模、图像处理、信号处理等多个领域的计算。
其强大的计算功能和可视化效果能够使得声场模拟的计算更加精准和直观。
在MATLAB中进行声场模拟的步骤：首先需要确定声波的频率和传播介质，包括介质的密度、声波速度和介电常数等。
然后，采用声波方程建立声场模拟模型。
在模型中，除了介质参数，还要包括放射源、探测器位置以及相应的模拟算法等信息。
最后，利用计算机模拟技术进行仿真。
在模拟过程中，可以根据实际需求修改模型参数，比如改变声波源的位置和方向，以模拟不同的声场传播效果。
二、超声波声场可视化超声波声场可视化是指对模拟得到的声波场进行三维可视化表示。
由于人类眼睛对物体深度和空间位置有着天然的感知，因此，超声波声场的可视化能够直观地呈现声波在不同介质中的传播情况。
利用可视化技术，我们可以更加深入地理解声波的传播行为，进而提高超声波检测的检测精度。
在MATLAB中进行声场可视化的步骤：首先需要将模拟得到的声波场数据导出，包括声压值和坐标值等信息。
然后，采用三维可视化技术，将声波场数据导入到MATLAB中，并进行可视化处理。
在可视化过程中，可以对声波场数据进行平滑处理，从而提高可视化的效果。
对于不同介质中的声波传播情况，可以通过调整可视化参数，如透明度和颜色等，来区分不同介质的形态和结构。
Matlab中的模拟和数字信号处理方法引言：Matlab是一种强大的计算软件工具，广泛应用于科学、工程和数学等领域。
在信号处理领域，Matlab提供了丰富的模拟和数字信号处理方法，极大地方便了信号处理的研究和应用。
本文将介绍一些主要的模拟和数字信号处理方法，以及它们在Matlab中的实现。
一、模拟信号处理方法：1. Fourier变换Fourier变换是一种重要的信号分析方法，可以将信号从时间域转换到频率域，从而揭示信号的频谱特性。
在Matlab中，可以使用fft函数进行傅里叶变换，ifft 函数进行逆傅里叶变换。
通过傅里叶变换，我们可以分析信号的频谱，包括频率成分、功率谱密度等。
2. 滤波滤波是信号处理中常用的方法，可以消除信号中的噪声或者选择感兴趣的频率成分。
在Matlab中，提供了丰富的滤波函数，包括低通滤波器、高通滤波器、带通滤波器等。
通过设计滤波器，我们可以选择不同的滤波方式，如巴特沃斯滤波、切比雪夫滤波等。
3. 时域分析时域分析是对信号在时间域上的特性进行研究，包括信号的振幅、频率、相位等。
在Matlab中，我们可以使用时域分析函数来计算信号的均值、方差、自相关函数等。
通过时域分析，可以更好地了解信号的时间特性，比如周期性、正弦信号等。

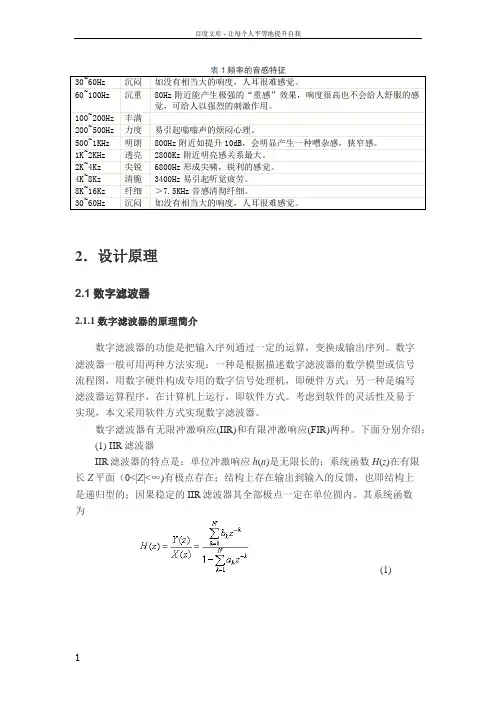

二、数字信号处理方法：1. 数字滤波器数字滤波器是将连续时间的信号转换为离散时间的信号，并对其进行滤波处理的一种方法。
在Matlab中，我们可以使用fir1、fir2等函数设计数字滤波器，以满足不同的滤波需求。
数字滤波器可以消除离散信号中的噪声，提取感兴趣的频率成分。
2. 频谱分析频谱分析是对离散信号的频谱进行研究，可以了解信号在频域上的特性。
在Matlab中，可以使用fft函数进行快速傅里叶变换，得到离散信号的频谱。
通过频谱分析，我们可以掌握信号的频率成分、频率幅度等信息。
3. 信号编码信号编码是将模拟信号转换为数字信号的过程，以进行数字信号处理和传输。
使用MATLAB进行信号处理和音频分析的基本教程第一章信号处理基础信号处理是指对信号进行获取、加工和分析的过程。
MATLAB作为一种强大的计算工具，提供了丰富的信号处理函数和工具箱。
在本章中，将介绍信号的概念、信号的表示和MATLAB中常用的信号处理函数。
1.1 信号的概念信号是指随着时间、空间或者其他变量而变化的物理量。
常见的信号类型包括连续时间信号和离散时间信号，以及模拟信号和数字信号。
1.2 信号的表示MATLAB使用向量或矩阵来表示信号。
向量表示一维信号，矩阵表示多维信号。
可以使用MATLAB中的数组操作函数来创建和操作信号。
1.3 信号处理函数MATLAB提供了丰富的信号处理函数，可以用于信号滤波、谱分析、频域变换等。
常用的信号处理函数包括filter、fft、ifft等。
第二章音频处理基础音频处理是指对声音信号进行分析、过滤和增强的过程。
MATLAB提供了强大的音频处理工具箱和函数库。
本章将介绍音频信号的特点、音频处理的基本原理和MATLAB中的音频处理函数。
2.1 音频信号的特点音频信号是由声音振动引起的连续变化的电信号。
它的特点包括频率、幅度、相位等。
2.2 音频处理的基本原理音频处理的基本原理包括滤波、均衡、静音检测、音量控制等。
MATLAB提供了相关函数和工具箱，可以方便地实现这些音频处理功能。
2.3 音频处理函数MATLAB提供了丰富的音频处理函数，包括从音频文件中读取数据、音频信号的滤波、语音识别等。
常用的音频处理函数包括audioread、audiowrite、speechrecognition等。
第三章信号处理实例本章将通过实例演示如何使用MATLAB进行信号处理和音频分析。
具体包括信号滤波、谱分析和音频处理等。
3.1 信号滤波以滤波为例，介绍如何使用MATLAB对信号进行滤波处理。
首先，使用filter函数设计滤波器，然后将信号输入滤波器，最后绘制滤波后的信号波形图。

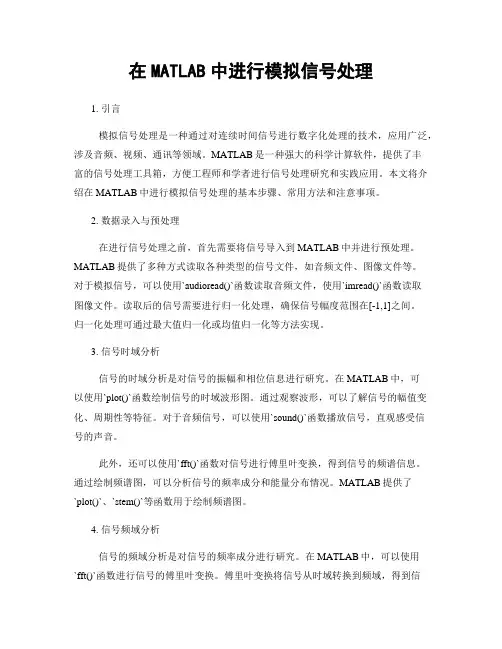

在MATLAB中进行模拟信号处理1. 引言模拟信号处理是一种通过对连续时间信号进行数字化处理的技术，应用广泛，涉及音频、视频、通讯等领域。
