一般压力表检定证书 Y-60 0-2.5MPa

XXXXXXXXXXXXXXXXXXXXXXX压力表检定过程中不确定度评定摘要随着实验室认可行业的发展，对检定出具的数据精确度要求越来越严格。

本文根据JJF1059-2008 《测量不确定度评定与表示》的要求，依据JJG52-2013《弹性元件式一般压力表、压力真空表及真空表检定规程》，对压力表检定过程中出现的示值误差测量不确定度进行分析，从而找出影响压力表检定数据不确定度的各种因素，来提高检定数据的准确度。

关键词示值误差测量不确定度标准不确定度扩展不确定度引言一般压力表、压力真空表及真空表 (以下简称压力表)不确定度的评定，依据JJG52-2013《弹性元件式一般压力表、压力真空表及真空表检定规程》，压力表的不确定度是通过与精密压力表比对测得的。

本文采用一只0.1级、量程(0-4) MPa的精密数字压力表检定一只2.5级、量程(0-2.5)MPa，分度值0.1MPa 的一般压力表，以此来评定压力的测量不确定度。

（2.5MPa的压力表检定过程需要检0、0.5、1.0、1.5、2.0、2.5六个点，我们取1.0这个点作为评定依据）。

一、压力表的结构弹簧管式一般压力表主要由弹簧管、传动机构、指示机构和表壳等四大部分组成，见图。

1—表壳；2—弹簧管；3—指针；4—上夹板；5—连杆；6—表盘；7—接头；8—活节螺丝；9—扇形齿轮；10—中心齿轮；11—游丝；12—下夹板； 13—中心轴弹簧管式一般压力表结构图1.2 压力表的工作原理压力表的工作原理是弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。

二、测量过程简述⑴.测量依据：JJG52—2013，《弹元件式一般压力表、压力真空表和真空表检定规程》。

⑵环境条件：温度20.3℃，相对湿度小于60%，等温2h以上。

⑶测量标准：标准器为0.1级数字压力表，允许示值误差±0. 5%。

一般压力表型号规格量程一般压力表型号规格量程一般压力表Y-50/Y60/Y100/Y150通用压力表为就地指示压力表，就地显示压力。

通用压力表的弹性敏感元件具有机械强度高、生产方便、安装简单、读数方便等特点，使得通用压力表的应用越来越广泛。

通用压力表适用于测量不爆炸、不结晶、不凝固和对铜及铜合金无腐蚀性的液体、气体或蒸汽的压力和真空。

广泛用于石油、化工、冶金、液压机械等工业过程的压力测量。

一般压力表型号规格量程技术参数介绍如下:量程范围选用原则：在测量稳定压力时，最大工作压力不应超过满量程的2/3；测量脉动压力时，最大工作压力不应超过满量程的1/2；测量高压时，最大工作压力不应超过测量上限值的3/5。

一般被测压力的最小值应不低于仪表测量上限值的1/3。

公司可以为用户提供最佳的产品选择方案，享受最实惠的产品价格。

同时可以根据用户需求设计制造专用压力表产品，产品三包期为一年。

公司主要生产和开发各种压力测量仪表、压力变送器和温度计。

生产的系列仪表已广泛应用于测量、石油化工、电力、矿山、食品、水处理、水力机械等工业领域，深受用户好评。

我们敢于向用户承诺:不断为用户提供高性能的产品和高效的服务，让您无后顾之忧！公司生产相关产品:通用压力表；普通压力表；弹簧管压力表；轴向夹紧压力表；带边缘的轴向压力表；真空计；真空压力表；带有径向前缘的压力表；径向背面压力表；轴向前压力计；船用抗冲击压力表；不锈钢压力表；抗硫压力表；抗冲击不锈钢压力表；抗硫地震压力计；定位压力表；记忆压力表；差分远程压力计；抗冲击差分远程压力表；感应压力变送器；不锈钢感应压力变送器；隔膜压力表；压力继电器；抗冲击电接点压力表；不锈钢抗震电接点压力表；光电抗震电接点压力表；抗冲击光电信号电接点压力表；隔膜压力表；抗冲击隔膜压力表；耐腐蚀隔膜压力表；耐腐蚀、耐冲击的膜片压力表；不锈钢隔膜压力表；波纹管压力计；双金属温度计；船用双金属温度计；抗冲击双金属温度计；船用抗冲击双金属温度计；电接触双金属温度计；钳形双金属温度计；防振差压计；保护继电器；防振电接点压力表(大功率)；防爆感应接触压力表；防振感应接触压力表；控制器；感应接触式压力表(带开关放大器)；防振电接点压力表(带保护继电器)；压力变送器；防振磁敏电接点压力表等系列仪表。

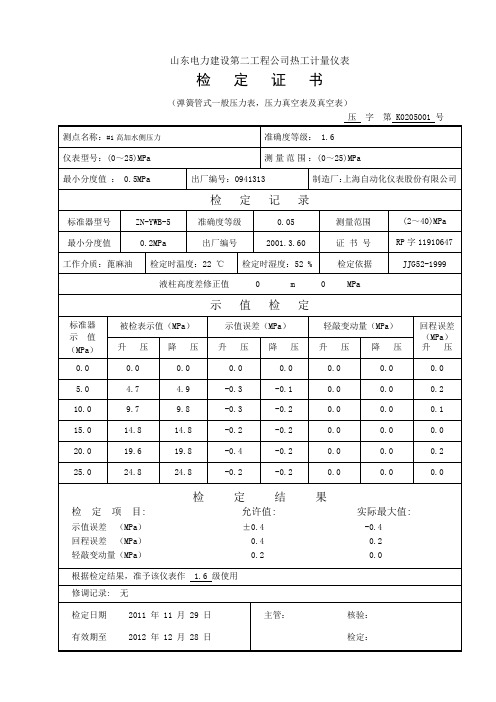

检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0205001 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0203003 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0205002 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0203007 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0205003 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K02050004 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0205005 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0203006 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0205006 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0203004 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0203001 号
检定证书
（弹簧管式一般压力表，压力真空表及真空表）
压字第 K0203002 号。

压力表检定记录统一编号: 30PI3101被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验仪出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3111被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020 出厂日期检测项目分度值标准量具：名称压力表校验仪出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3121被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020 出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3102被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1.6MPa准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020 出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3104被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3114被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3124被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3105被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~1MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y150B 测量范围 0~1.6MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431 出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y150B 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y150B 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y150B 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-150B 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431 出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-150B 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-150B 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-150B 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01010431出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3163被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家杭州天康出厂编号 01010431 出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3174被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3165被检表：仪表名称普通压力表型号 Y-100 测量范围 0~4MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3175被检表：仪表名称普通压力表型号 Y-100 测量范围 0~4MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3166被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称普通压力表型号 Y-100 测量范围 0~4MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3179被检表：仪表名称普通压力表型号 Y-100 测量范围 0~4MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3170被检表：仪表名称普通压力表型号 Y-100 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家杭州天康仪表出厂编号 01830137出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%统一编号: 30PI3180被检表：仪表名称普通压力表型号 Y-100 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日统一编号: 30PI3501被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~2.5MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020 出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称不锈钢压力表型号 Y-150B 测量范围 0~0.25MPa 准确度等级: 1.5 生产厂家上海自动化仪表出厂编号 01080020出厂日期检测项目分度值标准量具：名称压力表校验器出厂编号 BS559 测量范围 0~60MPa 准确度等级 1.5环境条件：温度 26℃湿度 70%检定员：复核员：检定日期：年月日被检表：仪表名称型号测量范围准确度等级: 生产厂家出厂编号出厂日期检测项目分度值标准量具：名称出厂编号测量范围准确度等级环境条件：温度湿度检定员：复核员：检定日期：年月日被检表：仪表名称型号测量范围准确度等级: 生产厂家出厂编号出厂日期检测项目分度值标准量具：名称出厂编号测量范围准确度等级环境条件：温度湿度检定员：复核员：检定日期：年月日被检表：仪表名称型号测量范围准确度等级: 生产厂家出厂编号出厂日期检测项目分度值标准量具：名称出厂编号测量范围准确度等级环境条件：温度湿度检定员：复核员：检定日期：年月日被检表：仪表名称型号测量范围准确度等级: 生产厂家出厂编号出厂日期检测项目分度值标准量具：名称出厂编号测量范围准确度等级环境条件：温度湿度检定员：复核员：检定日期：年月日被检表：仪表名称型号测量范围准确度等级: 生产厂家出厂编号出厂日期检测项目分度值标准量具：名称出厂编号测量范围准确度等级环境条件：温度湿度检定员：复核员：检定日期：年月日。
