机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。
答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。
答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。
答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。
答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。
答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。
答案：φ7. 机械制图中，______是表示物体半径的基本符号。
答案：R8. 在机械制图中，______是表示物体角度的基本符号。
《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。
A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。
机械制图考试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的单位是（）。
A. 米B. 毫米C. 厘米D. 千米答案：B2. 机械制图中，表示物体高度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：A3. 在机械制图中，尺寸线应（）。
A. 用细实线绘制B. 用粗实线绘制C. 用虚线绘制D. 用点划线绘制答案：A4. 机械制图中，表示物体深度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：C5. 机械制图中，表示物体宽度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：D6. 在机械制图中，标注尺寸时，尺寸线应（）。
A. 与被标注的线段平行B. 与被标注的线段垂直C. 与被标注的线段相交D. 与被标注的线段重合答案：A7. 机械制图中，表示物体倾斜角度的视图是（）。
A. 主视图C. 左视图D. 右视图答案：A8. 在机械制图中，尺寸标注应（）。
A. 从左到右B. 从上到下C. 从内到外D. 从外到内答案：B9. 机械制图中，表示物体厚度的视图是（）。
A. 主视图B. 俯视图C. 左视图答案：B10. 在机械制图中，标注尺寸时，尺寸数值应（）。
A. 写在尺寸线的上方B. 写在尺寸线的下方C. 写在尺寸线的左侧D. 写在尺寸线的右侧答案：A二、多项选择题（每题3分，共15分）11. 机械制图中，常用的线型包括（）。
A. 实线B. 虚线C. 点划线D. 双点划线答案：ABCD12. 机械制图中，常见的视图包括（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：ABCD13. 在机械制图中，尺寸标注应遵循的原则包括（）。
A. 清晰B. 准确C. 完整D. 简洁答案：ABCD14. 机械制图中，常见的标注方法包括（）。
A. 线性标注B. 角度标注C. 半径标注D. 直径标注答案：ABCD15. 在机械制图中，常见的比例包括（）。
《机械制图》试卷 题 号 一 二 三 四 总 分 复 核 得 分 一、填空：（每空1分，共10分） 1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。
2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。
3．空间两点成为重影点的条件是 ___ 。
4．当图形不能充分表达平面时，可用 ____ 表示。
5．将机件的部分结构用__________________________画出的图形称为局部放大图。
6．标注尺寸的三要素是指__________、________和__________。
7．两个形体表面相交而产生的交线称为_________________。
二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。
学校 _____________ 班级 _____________准考证号码________________姓名_____________…………..………….….装………………………..…订………………………线…………………….……………3．如图所示，图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（）A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07 5．哪种符号表示表面可用任意方法获得？（）三、补图题：（40分）1．已知主、俯视图，画第三视图。
（5分）2．根据组合体的两个视图，补画第三视图。
（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。
（10分）4．指出下列螺纹画法中的错误，并将正确的画在指定位置。
(10分)5．在指定位置画出剖面图(键槽深为3mm)。
(10分)学校 _____________ 班级 _____________准考证号码________________姓名_____________……..………….….装………………………..…订………………………线…………………….……………四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。
（完整版）机械制图试题10套机械制图（⼀）⼀、单选题1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺⼨的依B.标注尺⼨的起点C.标注尺⼨的终点D. 标注尺⼨的范围3.对称机件的视图可只画⼀半或1/4，并在对称中⼼线的两端画两条与其垂直的平⾏（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某⼀部分向（）投射所得的视图A.基本投影⾯B.不平⾏于基本投影⾯C.辅助投影⾯D.正投影⾯5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是⼀般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是⼀般位置直线7、在下图中，选出正确的视图（）。
⼆、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图⾯清洁，提⾼画图效率C.先⽔平后垂、斜，以保证图⾯整洁D.圆弧半径先⼩后⼤，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在⼀个平⾯上，就必须把三个投影展开，展开⽅法是（）A.正⾯保持不变B.⽔平⾯绕OX轴向上旋转90°C. ⽔平⾯绕OX轴向下旋转90°D.侧⾯绕OZ轴向右旋转90°E. 侧⾯绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图⾼平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影⾯，投影变短线B.直线平⾏于投影⾯，投影现实长C.直线垂直于投影⾯，投影聚⼀点D. 直线平⾏于投影⾯，投影聚⼀点E. 直线垂直于投影⾯，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲⾯⽴体⼀般需要标出（）⽅向的尺⼨A.长度B.宽度C.⾼度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平⾏的线段，在同⼀轴测投影中⼀定相互平⾏B.与直⾓坐标轴平⾏的线段，其轴测投影与相应的轴测轴平⾏C.与轴测轴平⾏的线段，按该轴的轴向伸缩系数进⾏度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进⾏度量.E.绘制轴测轴时，不必沿轴向测量尺⼨三、判断题（）1.圆柱的主视图和左视图都是⼀个长⽅形线框，其投影的含义相同。

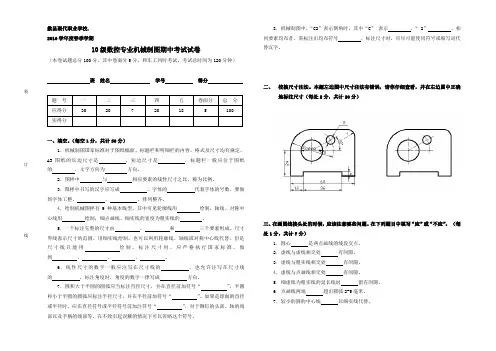

歙县现代职业学校.2010学年度春季学期10级数控专业机械制图期中考试试卷（本卷试题总分100分，其中卷面分5分，和车工同时考试，考试总时间为120分钟）班姓名学号得分题号一二三四五卷面分总分应得分30 20 7 20 18 5 100实得分一、填空。
（每空1分，共计30分）1．机械制图国家标准对于图纸幅面、标题栏和明细栏的内容、格式及尺寸均有规定。
A3图纸的长边尺寸是，短边尺寸是，标题栏一般应位于图纸的，文字方向为方向。
2．图样中与相应要素的线性尺寸之比，称为比例。
3．图样中书写的汉字应写成，字体的代表字体的号数，要做到字体工整、、、排列整齐。
4．绘制机械图样有9种基本线型。
其中可见轮廓线用绘制，轴线、对称中心线用绘制，细点画线、细实线的宽度为粗实线的。
5．一个标注完整的尺寸由、和三个要素组成。
尺寸界线表示尺寸的范围，用细实线绘制，也可以利用轮廓线、轴线或对称中心线代替，但是尺寸线只能用绘制。
标注尺寸时，应严格执行国家标准，做到、、、。
6．线性尺寸的数字一般应注写在尺寸线的，也允许注写在尺寸线的，标注角度时，角度的数字一律写成方向。
7．圆和大于半圆的圆弧应当标注直径尺寸，并在直径前加符号“”，半圆和小于半圆的圆弧应标注半径尺寸，并在半径前加符号“”。
如果是球面的直径或半径时，应在直径符号或半径符号前加注符号“”，对于铆钉的头部、轴的端部以及手柄的端部等，在不致引起误解的情况下可以省略这个符号。
8．机械制图中，“C2”表示倒角时，其中“C”表示，“ 2”。
相同要素均布者，需标注出均布符号，标注尺寸时，应尽可能使用符号或缩写词代替汉字。
二、校核尺寸注法。
本题左边图中尺寸注法有错误，请你仔细查看，并在右边图中正确地标注尺寸（每处2分，共计20分）三、在画图线接头处的时候，应该注意哪些问题。
在下列题目中填写“应”或“不应”。
（每处1分，共计7分）1．圆心是两点画线的线段交点。
2．虚线与虚线相交处有间隙。
《机械制图》试卷题 号 一二三四总 分 复 核 得 分一、填空：（每空1分，共10分）1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。
2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。
3．空间两点成为重影点的条件是 ___ 。
4．当图形不能充分表达平面时，可用 ____ 表示。
5．将机件的部分结构用__________________________画出的图形称为局部放大图。
6．标注尺寸的三要素是指__________、________和__________。
7．两个形体表面相交而产生的交线称为_________________。
二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。
3．如图所示，图形正确的左视图是（ ）4．关于图示尺寸φ20的哪种说法是正确的？（ ）学校 _____________ 班级 _____________ 准考证号码 ________________ 姓名_____________…………..………….…. 装 ………………………..… 订 ……………………… 线 …………………….……………A ．公差为0B ．公差为0.14C ．偏差为±0.07D ．公差为0.075．哪种符号表示表面可用任意方法获得？（ ）三、补图题：（40分）1．已知主、俯视图，画第三视图。
（5分） 2．根据组合体的两个视图，补画第三视图。
（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。
（10分） 4．指出下列螺纹画法中的错误，并将正确的画在指定位置。
(10分) 5．在指定位置画出剖面图(键槽深为3mm)。
(10分)四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。
（共12分）１．主视图是____________剖视图，用于表达_________及__________的内部结构。
《机械制图》单元检测题模块一：制图基础知识测试题一、填空题1．按照标题栏的方位又可将图纸格式分为和两种。
3、标题栏应位于图纸的，区：标题栏中的文字方向为。
4．比例是指图中与其之比。
图样上标注的尺寸应是机件的尺寸，与所采用的比例关。
5．常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。
6．画图时应尽量采用比例，需要时也可采用或的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的。
7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。
8．字号指字体的，图样中常用字号有号四种。
9．常用图线的种类有等八种。
10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。
虚线、细实线和细点划线的图线宽度约为粗实线的。
11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。
12．标注尺寸的四要素是、、、。
13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。
14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。
16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。
17．符号“∠1：10”表示，符号“1：5”表示。
18．平面图形中的线段可分为、、三种。
它们的作图顺序应是：先画出，然后画，最后画。
19．平面图形中的尺寸，按其作用可分为和两类。
20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。
二、选择题下列三组图，每组图中只有一个是正确的，试选择正确答案（在正确答案题号前打“”）（1）选择正确画法（2）选择正确的尺寸标注（3）选择正确的尺寸标注三、作图题1、用平行线法将已知线段AB等分成六等分A______________________________________________________B2、做五角星（外接圆直径￠50）3、已知两圆弧圆心为Ｏ1、、Ｏ2，半径分别为Ｒ1Ｒ2，要求用半径为Ｒ的圆弧外连接两已知圆Ｒ—————4、已知两圆弧圆心为Ｏ1、、Ｏ2，半径分别为Ｒ1Ｒ2，要求用半径为Ｒ的圆弧内连接两已知圆R————————5、作斜度1：6，并进行标注6、作锥度1：5，并进行标注7、用四心法画椭圆，已知长轴65mm，短轴38mm.四、找出图中错误，并在右边正确标出。
《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
其中为看图方便，尽可能采用（）比例。
2. 标注尺寸由（）、（）和（）三个要素组成。
3. 在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。
（）、（）高平齐。
（）、（）宽相等。
二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。
A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。
A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
《工程制图》单元检测题模块一：制图基础知识测试题一、填空题1．1、图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。
2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。
3、标题栏应位于图纸的，区：标题栏中的文字方向为。
4．比例是指图中与其之比。
图样上标注的尺寸应是机件的尺寸，与所采用的比例关。
5．常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。
6．画图时应尽量采用比例，需要时也可采用或的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的。
7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。
8．字号指字体的，图样中常用字号有号四种。
9．常用图线的种类有等八种。
10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。
虚线、细实线和细点划线的图线宽度约为粗实线的。
11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。
12．标注尺寸的四要素是、、、。
13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示， C表示。
14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。
16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。
17．符号“∠1：10”表示，符号“ 1：5”表示。
18．平面图形中的线段可分为、、三种。
它们的作图顺序应是：先画出，然后画，最后画。
19．平面图形中的尺寸，按其作用可分为和两类。
20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。
二、选择题下列三组图，每组图中只有一个是正确的，试选择正确答案（在正确答案题号前打“”）（1）选择正确画法（2）选择正确的尺寸标注（3）选择正确的尺寸标注三、作图题1、用平行线法将已知线段AB等分成六等分A______________________________________________________B2、做五角星（外接圆直径￠50）3、已知两圆弧圆心为Ｏ1、、Ｏ2，半径分别为Ｒ1Ｒ2，要求用半径为Ｒ的圆弧外连接两已知圆Ｒ—————4、已知两圆弧圆心为Ｏ1、、Ｏ2，半径分别为Ｒ1Ｒ2，要求用半径为Ｒ的圆弧内连接两已知圆 R————————5、用四心法画椭圆，已知长轴65mm，短轴38mm.四、找出图中错误，并在右边正确标出。
五、按1:1比例抄画下图，要求作图精确、切点明显，保留作图全过程，不必标注尺寸。
模块二：投影理论测试题一、选择题1、投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。
2当投射线互相，并与投影面时，物体在投影面上的投影叫。
按正投影原理画出的图形叫。
3、一个投影能确定物体的形状，通常在工程上多采用。
4、一个点在空间的位置有以下三种：、、。
5、当直线（或平面）平行于投影面时，其投影，这种性质叫性；当直线（或平面），其投影垂直于投影面时，这种性质叫性；当直线（或平面）倾斜于投影面时，其投影，这种性质叫性6、直线按其对投影面的相对位置不同，可分为、和三种。
7、平面按其对投影面的相对位置不同，可分为、和三种。
8、与一个投影面垂直的直线，一定与其他两个投影面，这样的直线称为投影面的线，具体又可分为、、。
9、与一个投影面平行，而与其他两个投影面倾斜的直线，称为投影面的线，具体又可分为、、。
10、与一个投影面垂直，而与其他两个投影面的平面，称为投影面的面，具体又可分为、、。
11、与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。
12、空间两直线的相对位置有、、三种。
13、两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点，既不平行又不相交的两直线，一定。
14、轴测投影根据投影方向与投影面的角度不同，分为和两大类。
15、根据三个轴测伸缩系数的不同，最常用的轴测图为和。
二、作图题1、根据表中列出的数据，作出各点的三面投影。
3、已知：点B距离点A10，点B与点A的V面投影重合，点D在点A 的正下方20，补全各点的三面投影，并判断可见性。
（8分）（练习册16页04-06）4、已知点的两个投影，求第三面投影4、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10。
5、求下列直线的第三投影，并说明直线是何种位置直线。
直线AB是线5、求作第三投影，并说出平面的名称。
( 1 )平面ABCD与V面平面ABCD与H面平面ABCD与W面平面ABCD是面平面ABCD 实形。
（有、无）( 2 )平面ABC与V面平面ABC与H面平面ABC与W面平面ABC是面平面ABC 实形。
（有、无）6、写出几何体名称，补画第三视图，求表面点的投影。
（1）—————体（ 1 ）( 2 )—————体( 2 )6、在正五棱台的主、左视图上注出俯视图中指出的相应字母，并比较两点的相对位置。
点B在点A的、方。
7、补画水平投影，求表面点A、B的另两面投影并判别可见性，说出此基本体的名称：。
48、看懂三视图，补齐视图中所缺图线。
4（1）（2）（3）9、根据物体的三视图画出正等轴测图10、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10。
画出A、B两点的三面投影（10´）11、判断A、B两点的相对位置A点在B点之________ A点在B点之________A点在B点之________ A点比B点靠左______mm..模块三组合体检测题一、填空题1．主视图所在的投影面称为，简称，用字母表示。
俯视图所在的投影面称为，简称，用字母表示。
左视图所在的投影面称为，简称，用字母表示。
2.圆柱被平面截切所产生的截交线的形状有，，。
3．三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
远离主视图的方向为方，靠近主视图的方向为方。
4．组合体的组合类型有型、型、型三种。
5．形体表面间的相对位置有、、、四种。
6．组合体形体分析的内容有分析、、、。
7．绘制组合体三视图的方法有、。
8．看组合体三视图的方法有和。
9．平面立体一般要标注三个方向的尺寸，回转体一般只标注和的尺寸。
10．组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
二、根据立体图，在三视图中分别标出A、B、C、、D、E的投影，判断线段和平面的位置1、AB是线，BC是线， CD 是线，DE是线.2、P是面，Q是面，R是面，T是面。
三、根据已知的两个视图，补画第三视图1、2、五、由轴测图补画视图。
六、用简化画法画出相交立体的相贯线。
七、画出圆柱被正垂面截切的第三视图八、求半球体截切后的俯视图和左视图。
模块四：机件表达检测题一、填空题1．基本视图一共有个，它们的名称分别是、、、、、、2．基本视图的“三等关系”为：视图；视图；视图。
2．表达形体外部形状的方法，除基本视图外，还有、、、三种视图。
4．按剖切范围的大小来分，剖视图可分为、、三种。
5．剖视图的剖切方法可分为、、、、五种。
6．剖视图的标注包括三部分内容：、、。
7．省略一切标注的剖视图，说明它的剖切平面通过机件的。
8．断面图用来表达零件的形状，剖面可分为和两种。
9．移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在，轮廓线用绘制。
1、剖视图的种类可分为视图、视图和局部剖视图。
2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成角，互相平行，间隔均匀的线。
3、剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面。
4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以为界，一半画成剖视图，一半画成。
5、机件的某一部分向基本投影面投影而得的视图称为视图，其断裂边界应以线表示。
6、在局部剖视图中，波浪线不能与轮廓线，也不能轮廓线之外。
7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为，简称。
8、画在视图轮廓线之外的断面，称为断面；画在视图轮廓线之内的断面，称为断面。
9、移出断面的轮廓线用线绘制；重合断面的轮廓线用线绘制。
10、当视图的轮廓线与重合断面的轮廓线时，视图的轮廓线仍需完整的画出，不可。
11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为图；放大部位用线圈出。
二、根据两个视图想出机件的形状然后将主视图改成题目所所要求的剖视图。
1、将主视图改画为全剖视图2、将主视图改画为局部剖视图3、将主视图改画为全剖视图四、作图题1、补画剖视图中漏画的图线。
3、在指定位置画出轴的移出剖面图，槽深4mm，平面深3mm。
二、选择题：（每题2分）15在下图中，选出正确的左视图（）。
16在下图中，选出正确的左视图（）。
17、在下图中，选出正确的左视图（）。
18．在下图中，选出正确的一组视图（）。
19、下图是采用（）画法。
（A）简化（B）折断（C）对称（D）示意20下图的主视图适合选用（）剖视图。
（A）局部（B）全（C）半（D）旋转21在下图中的1面是（）。
（A）圆柱面（B）滚花部分（C）简化画法（D）平面22、下图采用的是（）画法。
（A）简化（B）对称（C）示意（D）省略23下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图27、在下图中选出正确的剖视图。
（）28、在下图中选出正确的剖视图。
（）29在下图中选出正确的剖视图。
（）30、在下图中选出正确的主视图。
（）31、在下图中选出正确的局部剖视图。
（）32在下图中选出正确的局部剖视图。
（）33、在下图中选出正确的主视图。
（）34、在下图中选出正确的主视图。
（）35在下图中选出正确的剖视图。
（）36、在下图中选出正确的剖视图。
（）37、在下图中选出正确的主视图。
（）38在下图中选出正确的断面图。
（）。
