摄影测量复习题及答案一、选择题1. 摄影测量学是利用摄影手段获取物体的()信息。
A. 几何B. 物理C. 化学D. 生物答案:A2. 立体摄影测量中,立体像对的两张像片之间的相对位置关系称为()。
A. 像片重叠B. 像片倾斜C. 像片旋转D. 像片偏移答案:A3. 在摄影测量中,像片的中心点称为()。
A. 像主点B. 像副点C. 像焦点D. 像基点答案:A4. 摄影测量中,用于控制像片几何变形的点称为()。
A. 控制点B. 检查点C. 基准点D. 特征点答案:A5. 摄影测量中,用于表示像片上某点相对于像主点的位置的坐标是()。
A. 像片坐标B. 地面坐标C. 摄影坐标D. 像点坐标答案:A二、填空题1. 摄影测量中,像片的倾斜角是指像片相对于()的倾斜程度。
答案:水平面2. 立体摄影测量中,立体像对的两张像片之间的相对旋转角度称为()。
答案:像片旋角3. 在摄影测量中,用于确定像片位置的点称为()。
答案:像片基准点4. 摄影测量中,像片的中心点到像片边缘的距离称为()。
答案:像片边缘距5. 摄影测量中,用于表示地面上某点相对于像主点的位置的坐标是()。
答案:地面坐标三、简答题1. 简述摄影测量中像片控制网的作用。
答案:像片控制网在摄影测量中用于确定像片的空间位置和姿态,确保像片之间的几何关系准确,为后续的像片解析和地形图制作提供精确的控制信息。
2. 描述立体摄影测量中立体观察的原理。
答案:立体摄影测量中立体观察的原理是基于人的双眼视觉差,通过观察两张具有一定重叠和相对位置关系的立体像对,可以感知到物体的三维空间信息,从而实现对地形的立体测量。
3. 说明摄影测量中像片控制点的选取原则。
答案:摄影测量中像片控制点的选取应遵循以下原则:控制点应均匀分布在像片上,以保证像片的几何稳定性;控制点应选择在地面上易于识别和测量的明显特征点上,以便于地面控制测量;控制点的数量应根据像片的覆盖范围和地形复杂程度来确定,以确保像片控制网的精度和可靠性。
《摄影测量学》试题一﹑填空题(每空1分,共30分)1、摄影测量发展的三个阶段是:模拟摄影测量解析摄影测量数字摄影测量。
2﹑共线方程相当于投影过程,既由物方经摄影中心到像方的过程。
3﹑像片判断按其应用目的可分为地形判读和专业判读,按其使用的技术手段可分为间接判读和直接判读。
4﹑绝定向的目的是将建立的模型坐标纳入到地面坐标系中,并规化为规定的规定的比例尺。
5﹑等比线把倾斜相片的比例尺分为三部分,含主点部分的比例尺都小于f/H,含底点部分的比例尺都大于f/H,而本身的比例尺等于f/H。
6﹑解析空中三角测量常用的方法主要有:航带网法独立模型区域法和光束法三种。
7﹑投影的方式有中心投影和正摄投影两种,航空像片属于中心投影。
8﹑一个像对的两张像片有12个外方位元素,其中通过相对定向可以求得5个相对定向元素,要恢复像对的绝对位置还需要求解7个绝对定向元素。
9﹑像点坐标观测值主要包含摄影物镜畸变差大气折光差感光材料变形地球曲率等造成的系统误差。
10﹑在摄影测量中进行立体模型量测时,可以用两种量测方法,这两种量测方法分别为单测标量测和双测标量测。
二﹑名词解释(每题2分,共20分)1、像片的内方位元素:确定摄影物镜后节点相对于像片平面关系的数据。
2、2﹑摄影基线:两相邻摄站之间的距离为摄影基线。
3﹑核面:摄影基线与地面任一点组成的平面称为该平面的核面。
4﹑数字影像重采样:由于数字影响是个规则的灰度格序列,当对数字影像进行处理时,所求得的点位恰好落在原始像片上像素中心,要获得该点灰度值,就要在原采样基础上再一次采样。
5﹑像片主距:像片主点到物镜后节点的距离。
6﹑像片倾角:摄影像片在航线飞行方向上的倾斜角。
7﹑平高点:既做平面控制,又做高程控制的像方控制点。
8﹑景深:摄影时物体成像清晰的最远点与最近点的纵深距离。
9,相对航高:摄影物镜相对于某一基准的高度。
10﹑合线:真水平面与像平面的交线称为合线,又称真水平线。
三﹑判断题(每小题2分,共10分)对的打(T),错的打(F)。
摄影测量试题及答案一、选择题(每题2分,共10分)1. 摄影测量学是研究什么学科?A. 摄影技术B. 测量技术C. 摄影与测量技术D. 地理信息技术答案:C2. 下列哪项不是摄影测量的基本设备?A. 照相机B. 测量仪C. 计算机D. 打印机答案:D3. 摄影测量中,影像的几何纠正是为了消除什么误差?A. 系统误差B. 随机误差C. 系统误差和随机误差D. 人为误差答案:A4. 立体观测仪主要用于什么目的?A. 测量距离B. 测量角度C. 测量高度D. 测量面积答案:B5. 摄影测量中,影像的分辨率是指什么?A. 影像的清晰度B. 影像的像素数量C. 影像的尺寸大小D. 影像的存储容量答案:B二、填空题(每题2分,共10分)1. 摄影测量中,____是指影像上某点与地面上相应点之间的连线与铅垂线之间的夹角。
答案:倾角2. 摄影测量中,____是指影像上某点与地面上相应点之间的连线与水平面之间的夹角。
答案:俯角3. 摄影测量中,____是指影像上某点与地面上相应点之间的连线与影像平面之间的夹角。
答案:像点角4. 摄影测量中,____是指影像上某点与地面上相应点之间的连线与地面之间的距离。
答案:高差5. 摄影测量中,____是指影像上某点与地面上相应点之间的连线与影像平面之间的距离。
答案:像距三、简答题(每题5分,共20分)1. 简述摄影测量与遥感技术的区别。
答案:摄影测量主要依赖于摄影技术获取地面信息,而遥感技术则通过传感器接收地面反射或辐射的电磁波信号来获取信息。
2. 描述一下摄影测量中控制点的作用。
答案:控制点在摄影测量中用于确定影像的几何位置和姿态,通过控制点可以进行影像的几何纠正,从而提高测量的精度。
3. 阐述摄影测量中影像的立体观测原理。
答案:立体观测是通过两个或多个不同位置的影像,利用视差原理来获取地面的立体信息,从而实现对地面物体的三维测量。
4. 说明摄影测量在城市规划中的作用。
答案:摄影测量在城市规划中可以提供精确的地形数据,帮助规划者进行土地利用分析、城市设计和基础设施规划等。
1.简述空间后方交会的解答过程。
(6分)⑴获取已知数据⑵量测控制点的像点坐标⑶确定未知数的初始值⑷计算旋转矩阵R ⑸逐点计算像点坐标的近似值⑹组成误差方程⑺组成法方程式⑻解求外方位元素⑼检查计算是否收敛2. 你怎么理解摄影测量学中外方位元素?(6分)答:在恢复像片内方位元素的基础上,确定像片摄影瞬间在地面直角坐标系中空间位置和姿态的参数,称为像片的外方位元素。
(2分)一张像片有六个外方位元素.其中三个是描述摄影中心S(摄影物镜后节点)空间位置的坐标值,称为直线元素.另外三个是表示摄影光束空间姿态的三个角元素。
三个直线元素:三个直线元素是指摄影曝光时,摄影物镜S在地面选定的空间直角坐标系中的坐标值。
(2分)三个角元素:它是描述像片在摄影瞬间空间姿态的要素.其中两个角元素用以确定摄影机主光轴So在空间的方向,另一个角元素,则确定像片在像片面内的方位。
(2分)3. 摄影测量中常用的坐标有哪些?(10分)像平面坐标系,像空间坐标系,像空间辅助坐标,摄影测量坐标系,物方空间坐标系,大地坐标系⑴坐标系——大地坐标系是指高斯平面坐标和高程所组成的左手空间系;描述地面点的空间位置;摄影测量的成果最终转化到该坐标系中。
(2分)⑵平面坐标系o-xy——表示像点在像平面内位置的平面直角坐标系。
(2分)⑶像空间坐标系s-xyz ——表示像点在像方空间位置的空间直角坐标系。
(2分)⑷像空间辅助坐标系S-XYZ (2分)⑸摄影测量坐标系Z轴铅垂的摄影测量坐标系为地面辅助坐标系。
(2分)5.空间后方交会的目的是什么?解求中有多少未知数?至少需要测求几个地面控制点?为什么?(8分)答:利用一定数量的地面控制点,根据共线方程,反求像片的外方位元素,这种方法称为单张像片的空间后方交会。
(2分)解求外方位元素时,有六个未知数(2分),至少需要六个方程。
由于每一对共轭点可列出两个方程,因此,若有三个已知地面坐标控制点(2分),则可列出六个方程,解求六个外方位元素改正数.测量中为了提高精度,常有多余观测方程。
《摄影测量学基础》期末考试试卷附答案一、名词解释(共6小题,每小题5分,共30分)1、相对行高2、像片纠正3、解析空中三角测量4、摄影测量学5、航向重叠6、单像空间后方交会二、填空题(共10空,每空4分,共40分)1、相对定向完成的标志是__________。
2、光束法区域网平差时,若像片按垂直于航带方向编号,则改化法方程系数阵带宽为_______,若按平行于航带方向编号,则带宽为_________。
3、摄影测量的基本问题,就是将_________转换为__________。
4、物体的色是随着__________的光谱成分和物体对光谱成分固有不变的________、__________、和__________的能力而定的。
5、人眼产生天然立体视觉的原因是由于_________的存在。
三、简答题(共2小题,每小题15分,共30分)1、独立模型法区域网平差基本思想。
2、倾斜位移的特性。
摄影测量学基础参考答案:一、名词解释1、摄影瞬间航摄飞机相对于某一索取基准面的高度。
2、将中心投影转换成正射投影时,经过投影变换来消除相片倾斜所引起的像点位移,使它相当于水平相片的构象,并符合所规定的比例尺的变换过程。
3、是将建立的投影光束,单元模型或航带模型以及区域模型的数字模型,根据少数地面控制点,按最小二乘法原理进行平差计算,并求加密点地面坐标的方法。
4、是对研究的对象进行摄影,根据所获得的构想信息,从几何方面和物理方面加以分析研究,从而对所摄影的对象本质提供各种资料的一门学科。
5、供测图用的航测相片沿飞行方向上相邻像片的重叠。
6、知道像片的内方位元素,以及三个地面点坐标和量测出的相应像点的坐标,就可以根据共线方程求出六个外方位元素的方法。
二、填空题1、模型点在统一的辅助坐标系中坐标U、V、W的求出。
2、2N+2、N+33、中心投影的像片、正射投影的地形图。
4、照射光线、吸收、反射、透视5、生理视察三、简答1、答:独立模型法区域网平差以单元模型为为平差单元。
摄影测量试题及答案一、选择题(每题5分,共20分)1. 摄影测量是以摄影测量基准点的平面坐标和高程为基准确定其余点的摄影测量方法。
以下哪项不属于摄影测量基准点?A. 地面控制点B. 相对定向模型点C. 基点D. 目标点答案:D2. 为了获得更高的摄影测量精度,以下哪种相机安装方式是更为常见的?A. 手持相机B. 平台相机C. 无人机相机D. 换光机相机答案:B3. 数字摄影测量技术是指利用数字相机进行摄影测量,以下哪种软件是专门用于数字摄影测量的?A. PhotoshopB. AutoCADC. Pix4DD. Microsoft Word答案:C4. 在摄影测量中,像点的像间距与相片的投影比例尺之间的关系是:A. 成正比关系B. 成反比关系C. 无关系D. 非线性关系答案:A二、判断题(每题5分,共20分)1. 通过倾斜摄影测量可以获取地物的立体形态信息。
答案:正确2. 摄影测量技术仅适用于平面区域的测量,对于有高程起伏或较大坡度的地区无法应用。
答案:错误3. 不同的相机光圈设置会对摄影测量结果产生较大影响。
答案:错误4. 相对定向是指摄影测量中确定物方和像方之间的关系。
答案:正确三、简答题(每题20分,共40分)1. 请简述摄影测量技术的应用领域及优势。
答案:摄影测量技术广泛应用于地理信息系统、土地调查与规划、城市规划与设计、测绘地理与测量工程等领域。
其优势包括高效快捷、成本较低、数据获取全面、精度高等。
2. 请简述数码摄影测量在测绘制图中的应用。
答案:数码摄影测量在测绘制图中可以通过数码相机获取影像,并利用摄影测量软件对影像进行处理和解算,得到地物的坐标、高程等信息。
这些信息可以用于绘制地形图、制作数字地图等测绘制图工作。
四、计算题(每题20分,共40分)1. 某地区高程点A的坐标为(500, 600),该地区在同一坐标系下建立了摄影测量坐标系,已知该摄影测量基准点的平面坐标与高程为(1000, 1200).通过相对定向,求点A在摄影测量坐标系下的坐标。

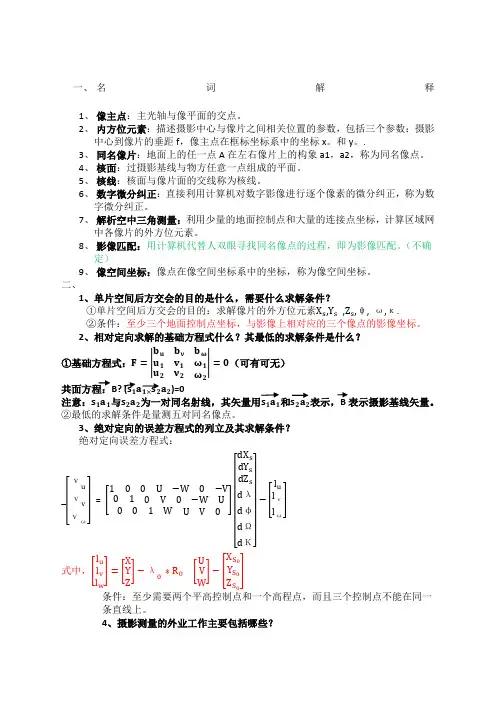

一、 名词解释1、 像主点:主光轴与像平面的交点。
2、 内方位元素:描述摄影中心与像片之间相关位置的参数,包括三个参数:摄影中心到像片的垂距f ,像主点在框标坐标系中的坐标x 。
和y 。
.3、 同名像片:地面上的任一点A 在左右像片上的构象a1,a2,称为同名像点。
4、 核面:过摄影基线与物方任意一点组成的平面。
5、 核线:核面与像片面的交线称为核线。
6、 数字微分纠正:直接利用计算机对数字影像进行逐个像素的微分纠正,称为数字微分纠正。
7、 解析空中三角测量:利用少量的地面控制点和大量的连接点坐标,计算区域网中各像片的外方位元素。
8、 影像匹配:用计算机代替人双眼寻找同名像点的过程,即为影像匹配。
(不确定)9、 像空间坐标:像点在像空间坐标系中的坐标,称为像空间坐标。
二、1、单片空间后方交会的目的是什么,需要什么求解条件?①单片空间后方交会的目的:求解像片的外方位元素X s ,Y s ,Z s ,ψ, ω,κ.②条件:至少三个地面控制点坐标,与影像上相对应的三个像点的影像坐标。
2、相对定向求解的基础方程式什么?其最低的求解条件是什么?①基础方程式:F =|b u u 1b νv 1b ωω1u 2ν2ω2|=0(可有可无) 共面方程:B? (s 1a 1×s 2a 2)=0注意:s 1a 1与s 2a 2为一对同名射线,其矢量用s 1a 1和s 2a 2表示,B 表示摄影基线矢量。
②最低的求解条件是量测五对同名像点。
3、绝对定向的误差方程式的列立及其求解条件?绝对定向误差方程式:_[ νu νv νω] = [100U −W 0−V 010V 0−W U 001W U V 0][ dX s dY s dZ s d λd φd Ωd Κ]−[l u l νl ω] 式中,[l u l v l w ]=[X Y Z ]−λ0 ∗R 0 [U V W ]−[X S 0Y S 0Z S 0] 条件:至少需要两个平高控制点和一个高程点,而且三个控制点不能在同一条直线上。

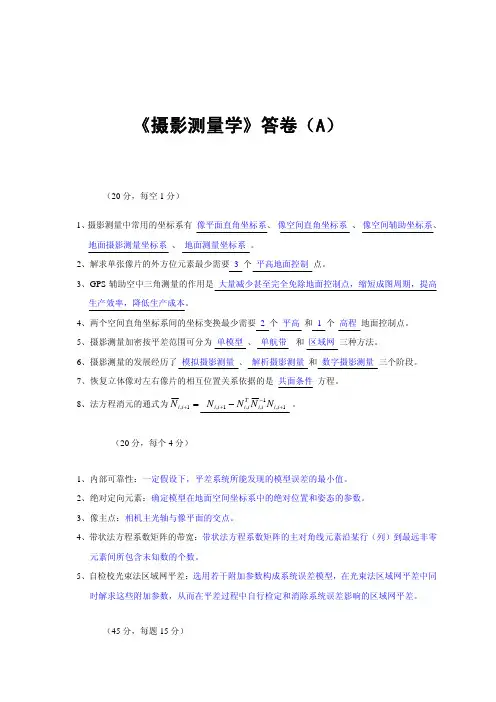

《摄影测量学》答卷(A)一、填空题(20分,每空1分)1、摄影测量中常用的坐标系有 像平面直角坐标系、 像空间直角坐标系 、 像空间辅助坐标系、 地面摄影测量坐标系 、 地面测量坐标系 。
2、解求单张像片的外方位元素最少需要 3 个 平高地面控制 点。
3、GPS 辅助空中三角测量的作用是 大量减少甚至完全免除地面控制点,缩短成图周期,提高生产效率,降低生产成本。
4、两个空间直角坐标系间的坐标变换最少需要 2 个 平高 和 1 个 高程 地面控制点。
5、摄影测量加密按平差范围可分为 单模型 、 单航带 和 区域网 三种方法。
6、摄影测量的发展经历了 模拟摄影测量 、 解析摄影测量 和 数字摄影测量 三个阶段。
7、恢复立体像对左右像片的相互位置关系依据的是 共面条件 方程。
8、法方程消元的通式为=+1,i i N 1,1,,1,+−+−i i i i Ti i i i N N N N 。
二、名词解释(20分,每个4分)1、内部可靠性:一定假设下,平差系统所能发现的模型误差的最小值。
2、绝对定向元素:确定模型在地面空间坐标系中的绝对位置和姿态的参数。
3、像主点:相机主光轴与像平面的交点。
4、带状法方程系数矩阵的带宽:带状法方程系数矩阵的主对角线元素沿某行(列)到最远非零元素间所包含未知数的个数。
5、自检校光束法区域网平差:选用若干附加参数构成系统误差模型,在光束法区域网平差中同时解求这些附加参数,从而在平差过程中自行检定和消除系统误差影响的区域网平差。
三、简答题(45分,每题15分)1、推导摄影中心点、像点与其对应物点三点位于一条直线上的共线条件方程,并简要叙述其在摄影测量中的主要用途。
【答】 设摄影中心S 在某一规定的物方空间右手直角坐标系中的坐标为,任一地面点A 在该物方空间坐标系中的坐标为,A 在像片上的构像a 在像空间坐标和像空间辅助坐标分别为),,(s s s Z Y X ),,(A A A Z Y X ),,(f y x −和,摄影时S 、a 、A 三点共线(如下图)),,(Z Y XX tp又像空间坐标与像空间辅助坐标系满足:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡−Z Y X f y x R(2)式中,为由像片外方位角元素组成的正交变换矩阵。
(完整)摄影测量考试试题及详细答案编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整)摄影测量考试试题及详细答案)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整)摄影测量考试试题及详细答案的全部内容。
1摄影测量学 2航向重叠3单像空间后方交会 4相对行高5像片纠正 6解析空中三角测量7透视平面旋转定律 8外方位元素9核面 10绝对定向元素一、填空1摄影测量的基本问题,就是将_________转换为__________。
2物体的色是随着__________的光谱成分和物体对光谱成分固有不变的________、__________、和__________的能力而定的。
3人眼产生天然立体视觉的原因是由于_________的存在。
4相对定向完成的标志是__________。
5光束法区域网平差时,若像片按垂直于航带方向编号,则改化法方程系数阵带宽为_______,若按平行于航带方向编号,则带宽为_________。
三、简答题1两种常用的相对定向元素系统的特点及相对定向元素。
2倾斜位移的特性。
3单行带法相对定向后,为何要进行比例尺归化?为何进行?4独立模型法区域网平差基本思想.5何谓正形变换?有何特点?四、论述题1空间后方交会的结算步骤.2有三条航线,每条航线六张像片组成一个区域,采用光束法区域网平差。
(1)写出整体平差的误差方程式的一般式。
(2)将像片进行合理编号,并计算带宽,内存容量。
(3)请画出改化法方程系数阵结构简图。
A卷答案:一、1是对研究的对象进行摄影,根据所获得的构想信息,从几何方面和物理方面加以分析研究,从而对所摄影的对象本质提供各种资料的一门学科。
一、名词解释1、 像主点:主光轴与像平面的交点。
2、 内方位元素:描述摄影中心与像片之间相关位置的参数,包括三个参数:摄影中心到像片的垂距f ,像主点在框标坐标系中的坐标x 。
和y 。
.3、 同名像片:地面上的任一点A 在左右像片上的构象a1,a2,称为同名像点。
4、 核面:过摄影基线与物方任意一点组成的平面。
5、 核线:核面与像片面的交线称为核线。
6、 数字微分纠正:直接利用计算机对数字影像进行逐个像素的微分纠正,称为数字微分纠正。
7、 解析空中三角测量:利用少量的地面控制点和大量的连接点坐标,计算区域网中各像片的外方位元素。
8、 影像匹配:用计算机代替人双眼寻找同名像点的过程,即为影像匹配。
(不确定)9、 像空间坐标:像点在像空间坐标系中的坐标,称为像空间坐标。
二、1、单片空间后方交会的目的是什么,需要什么求解条件?①单片空间后方交会的目的:求解像片的外方位元素X s ,Y s ,Z s ,ψ, ω,κ.②条件:至少三个地面控制点坐标,与影像上相对应的三个像点的影像坐标。
2、相对定向求解的基础方程式什么?其最低的求解条件是什么?①基础方程式:F =|b u u 1b νv 1b ωω1u 2ν2ω2|=0(可有可无) B? (s 1a 1×s 2a 2)=0注意:s 1a 1与s 2a 2为一对同名射线,其矢量用s 1a 1和s 2a 2表示,表示摄影基线矢量。
②最低的求解条件是量测五对同名像点。
3、绝对定向的误差方程式的列立及其求解条件?绝对定向误差方程式:_[ νu νv νω] = [100U −W 0−V 010V 0−W U 001W U V 0][ dX s dY s dZ s d λd φd Ωd Κ]−[l u l νl ω] 式中,[l u l v l w ]=[X Y Z ]−λ0 ∗R 0 [U V W ]−[X S 0Y S 0Z S 0] 条件:至少需要两个平高控制点和一个高程点,而且三个控制点不能在同一条直线上。
摄影测量期末考试题及答案一、选择题(每题2分,共20分)1. 摄影测量学是研究什么的科学?A. 摄影艺术B. 摄影技术C. 利用摄影手段获取和处理空间信息的科学D. 摄影器材的制造2. 立体摄影测量中,立体像对是指什么?A. 两张相同角度拍摄的照片B. 两张不同角度拍摄的照片C. 两张相同地点拍摄的照片D. 两张不同地点拍摄的照片3. 下列哪个不是摄影测量中常用的摄影方式?A. 航空摄影B. 地面摄影C. 卫星摄影D. 水下摄影4. 摄影测量中,像片控制点的作用是什么?A. 确定像片的拍摄时间B. 确定像片的拍摄位置C. 确定像片的拍摄角度D. 确定像片的拍摄高度5. 摄影测量中,像片的内方位元素包括哪些?A. 像片的拍摄时间B. 像片的拍摄位置C. 像片的拍摄角度D. 像片的拍摄高度6. 摄影测量中,像片的外方位元素包括哪些?A. 像片的拍摄时间B. 像片的拍摄位置C. 像片的拍摄角度D. 像片的拍摄高度7. 摄影测量中,像片的几何畸变主要包括哪些?A. 像片的拍摄时间B. 像片的拍摄位置C. 像片的拍摄角度D. 像片的拍摄高度8. 摄影测量中,像片的几何畸变校正的目的是什么?A. 提高像片的清晰度B. 消除像片的几何畸变C. 增加像片的拍摄角度D. 确定像片的拍摄高度9. 摄影测量中,立体像对的立体观察方法包括哪些?A. 单眼观察B. 双眼观察C. 立体镜观察D. 以上都是10. 摄影测量中,像片的立体匹配是指什么?A. 将两张像片进行重叠B. 将两张像片进行对比C. 将两张像片进行立体观察D. 将两张像片进行几何校正答案:1. C2. B3. D4. B5. C6. B7. D8. B9. C 10. A二、简答题(每题10分,共30分)1. 简述摄影测量在现代测绘中的作用和应用领域。
2. 解释什么是立体像对,并说明其在立体摄影测量中的重要性。
3. 描述摄影测量中像片的几何畸变校正的过程和意义。
摄影测量测试题及答案一、选择题(每题2分,共20分)1. 摄影测量学是研究利用摄影手段获取物体空间信息的科学,其主要研究内容包括:A. 摄影技术B. 测量技术C. 摄影与测量技术D. 遥感技术答案:C2. 下列哪项不是摄影测量的基本元素?A. 像片B. 摄影机C. 地面控制点D. 计算机软件答案:D3. 立体摄影测量中,立体像对的获取需要:A. 同一摄影机拍摄的两张像片B. 不同摄影机拍摄的两张像片C. 同一摄影机在不同时间拍摄的两张像片D. 不同摄影机在不同时间拍摄的两张像片答案:A4. 在摄影测量中,像片控制点的作用是:A. 提供像片的几何校正B. 提供像片的辐射校正C. 提供像片的定位信息D. 提供像片的缩放信息答案:C5. 摄影测量中,像片的几何校正通常采用的方法是:A. 线性校正B. 非线性校正C. 多项式校正D. 仿射校正答案:D6. 摄影测量中,像片的辐射校正的目的是:A. 消除大气影响B. 消除地形影响C. 消除传感器影响D. 消除时间影响答案:C7. 摄影测量中,像片的定向包括:A. 内部定向和外部定向B. 内部定向和外部定位C. 外部定向和外部定位D. 内部定位和外部定位答案:A8. 摄影测量中,像片的内部定向参数包括:A. 主点坐标和焦距B. 主点坐标和像片尺寸C. 焦距和像片尺寸D. 主点坐标和像片角度答案:A9. 摄影测量中,像片的外部定向参数包括:A. 像片的姿态角和位置B. 像片的姿态角和焦距C. 像片的位置和焦距D. 像片的位置和像片尺寸答案:A10. 摄影测量中,像片的立体匹配的目的是:A. 提取像片的纹理信息B. 提取像片的几何信息C. 提取像片的辐射信息D. 提取像片的光谱信息答案:B二、填空题(每题2分,共20分)1. 摄影测量中,像片的几何校正通常需要使用_______。
答案:控制点2. 立体摄影测量中,立体像对的获取需要_______摄影机拍摄的两张像片。
一、名词解释1、像主点:主光轴与像平面的交点。
2、内方位元素:描述摄影中心与像片之间相关位置的参数,包括三个参数:摄影中心到像片的垂距f,像主点在框标坐标系中的坐标x。
和y。
.3、同名像片:地面上的任一点A在左右像片上的构象a1,a2,称为同名像点。
4、核面5、核线6、7、(不确定)像点在像空间坐标系中的坐标,称为像空间坐标。
二、1、单片空间后方交会的目的是什么,需要什么求解条件?①单片空间后方交会的目的:求解像片的外方位元素,,,ψ, ω,κ.②条件:至少三个地面控制点坐标,与影像上相对应的三个像点的影像坐标。
2、相对定向求解的基础方程式什么?其最低的求解条件是什么?①基础方程式:(可有可无)共面方程:B•()=0注意:与为一对同名射线,其矢量用和表示,B表示摄影基线矢量。
②最低的求解条件是量测五对同名像点。
3、绝对定向的误差方程式的列立及其求解条件?绝对定向误差方程式:_=式中,4x,y为像点的框标坐标;x. y. f为影像的内方位元素;Xs,Ys,Zs为摄站点的物方空间坐标;,,为物方点的物方空间坐标;ai,bi,ci为三个外方位角元素组成的九个方向余弦。
2、简述框幅式航空影像数字微分纠正的基本步骤。
由于正解法有很大的缺陷,所以数字纠正一般采用反解法。
基本步骤:(1)计算地面点的坐标;(2)计算像点坐标;(3)灰度内插;(4)灰度赋值;3、绝对定向的三维空间相似变换关系式并解释式中的各参数的含义,阐述VirtuoZo软件环境下绝对定向的基本步骤。
①绝对定向关系式式中,λ为模型比例尺的缩放系数;ai,bi,ci(I=1,2,3)是坐标系的三个旋转角,φ、Ω、κ组成的方向余弦;、、为坐标原点是平移。
②软件环境下的绝对定向的基本步骤:量测控制点——>计算绝对定向元素——>检查与调整。
(不确定)4数字摄影测量地形图生产的基本流程。
地图设计——>地图数据收集——>地图数据输入——>地图投影变换、匹配——>地图数据编辑——>地图符号、注记的配制——>打印机喷绘地图——>激光照排机数据处理——>输出四色胶片——>制版、印刷——>成品地图5、影像匹配的基本原理。
1 摄影测量学 23 单像空间后方交会5 像片纠正 67 透视平面旋转定律9 核面 105光束法区域网平差时,若像片按垂直于航带方向编号,则改化法方程系数阵带 宽为 ,若按平行于航带方向编号,则带宽为 ____________________________ 。
三、 简答题1 两种常用的相对定向元素系统的特点及相对定向元素。
2 倾斜位移的特性。
3 单行带法相对定向后,为何要进行比例尺归化?为何进行?4 独立模型法区域网平差基本思想。
5 何谓正形变换?有何特点?四、 论述题1 空间后方交会的结算步骤。
2有三条航线,每条航线六张像片组成一个区域,采用光束法区域网平差。
(1)(2)(3)A 卷答案:1是对研究的对象进行摄影,根据所获得的构想信息,从几何方面和物理方面加 以分析研究,从而对所摄影的对象本质提供各种资料的一门学 科。
2供测图用的航测相片沿飞行方向上相邻像片的重叠。
3 知道像片的内方位元素,以及三个地面点坐标和量测出的相应像点的坐标,就 可以根据共线方程求出六个外方位元素的方法。
4 摄影瞬间航摄飞机相对于某一索取基准面的高度。
5 将中心投影转换成正射投影时, 经过投影变换来消除相片倾斜所引起的像点位移,使它相当于水平相片的构象,并符合所规定的比例尺的变换过程。
6是将建立的投影光束,单元模型或航带模型以及区域模型的数字模型,根据少 数地面控制点,按最小二乘法原理进行平差计算,并求加密点地面坐标的方法。
7当物面和合面分别绕透视轴合线旋转后,只要旋转地角度相同,则投影射线总 是通过物面和像面的统一相对应点。
一、 填空1摄影测量的基本问题,就是将 2 物体 的 色是 随 着 ______ ______ 转换为 _____________ 。
的光谱成分和物体对光谱成分固有不变的____ 的能力而定的。
3人眼产生天然立体视觉的原因是由于 4 相对定向完成的标志是 ____________ 、和的存在。
(完整版)摄影测量试题摄影测量(一)一、填空题(20 分,每空 1 分)1、摄影测量中常用的坐标系有、、、、2、解求单张像片的外方位元素最少需要个点。
3、GPS辅助空中三角测量的作用是。
4、两个空间直角坐标系间的坐标变换最少需要个和个地面控制点。
5、摄影测量加密按平差范围可分为、和三种方法。
6、摄影测量的发展经历了、和三个阶段。
7、恢复立体像对左右像片的相互位置关系依据的是方程。
8、法方程消元的通式为Ni,i+1 = 。
二、名词解释(20 分,每个 4 分)1、内部可靠性:2、绝对定向元素:3、像主点:4、带状法方程系数矩阵的带宽:5、自检校光束法区域网平差:三、简答题(45 分,每题15分)1、推导摄影中心点、像点与其对应物点三点位于一条直线上的共线条件方程,并简要叙述其在摄影测量中的主要用途。
2、像片外方位元素的作用是什么?用图示意以y 轴为主轴的航摄像片的外方位元素。
3、如果拥有一套POS系统,你打算如何用其快速确定地面点的三维坐标(简要叙述基本思想和具体解算过程)?四、综合题(15 分)设某区域由两条航线组成(如图1 所示),试根据光束法区域网平差原理回答下列问题:① 当控制点无误差时,观测值个数n、未知数个数t 、多余观测数r ;② 按最小带宽原则在图 a 中标出像片排列顺序号并求出带宽;③ 在图 b 中绘出改化法方程系数矩阵结构图(保留像片外方位元素)。
摄影测量(二)一、名词解释1 摄影测量学2 航向重叠3 单像空间后方交会4 相对行高5 像片纠正6 解析空中三角测量7 透视平面旋转定律8 外方位元素9 核面10 绝对定向元素二、填空1 摄影测量的基本问题,就是将 ________ 转换为 _______ 。
2 物体的色是随着 _________ 的光谱成分和物体对光谱成分固有不变的 ______ 、__________ 、和________ 的能力而定的。
3 人眼产生天然立体视觉的原因是由于 ________ 的存在。
数字摄影测量期末考试试题# 数字摄影测量期末考试试题## 一、选择题(每题2分,共20分)1. 数字摄影测量中,影像的几何纠正通常采用哪种方法?A. 线性纠正B. 非线性纠正C. 透视纠正D. 仿射纠正2. 下列哪项不是数字摄影测量的特点?A. 高精度B. 高效率C. 低成本D. 易于操作3. 在数字摄影测量中,立体观测需要至少几张影像?A. 1张B. 2张C. 3张D. 4张4. 数字摄影测量中,用于获取地面点三维坐标的方法是:A. 单点定位B. 多点定位C. 立体定位D. 空间定位5. 以下哪个软件不是用于数字摄影测量的?A. AutoCADB. ERDAS IMAGINEC. Photogrammetry SuiteD. ArcGIS## 二、简答题(每题10分,共30分)1. 简述数字摄影测量与传统摄影测量的主要区别。
2. 解释什么是数字正射影像图(DOM)及其应用领域。
3. 描述数字摄影测量中,影像匹配的基本原理和方法。
## 三、计算题(每题25分,共50分)1. 假设在数字摄影测量中,已知两个相邻影像的基线长度为100米,两影像的飞行高度为2000米。
如果两影像的像元大小为0.1米,请计算立体观测的视差。
2. 给定一个数字摄影测量项目,已知地面点A的像点坐标为(300, 200),像点B的像点坐标为(320, 220),基线长度为50米,像点A和B的视差为5像元。
假设像点A和B的地面真实位置相同,请计算点A 的地面坐标。
## 四、论述题(共20分)1. 论述数字摄影测量在现代城市规划中的应用及其重要性。
请注意,以上试题仅为示例,实际考试内容可能会有所不同。
考生在准备考试时应参考课程大纲和教材,确保对数字摄影测量的理论知识和实践技能有充分的掌握。
湖南师范大学2009—2010学年第一学期2007年级期末课程地理信息系统专业摄影测量试卷考核试题B卷一、填空题(每空1分,共15分)1、模拟法、解析法、数字法2、73、540、2704、后方交会、平高控制点5、3n、12+4n6、特征提取、特征描述、特征匹配7、正解法8、DOM (数字正射影像图)、DEM (数字高程模型)、DRG (数字栅格地图)、DLG (数字线划地图)二、单选题(在下列各小题中的备选答案中,请把你认为正确答案的序号填入题干的括号内,每题2分,共20分)。
1、A2、B3、B4、C5、A6、A7、C8、D9、C 10、A三、判断题(下列各题,你认为正确的,请在题干的括号内打“√”。
错的打“×”。
每题1.5分,共15分)。
1、√2、×3、√4、×5、×6、√7、√8、×9、×10、√四、名词解释(每题3分,共18分)1、像点位移一个地面点在地面水平的水平像片上的构像与地面有起伏时或倾斜像片上构像的点位不同,这种点位的差异称为像点位移,它包括像片倾斜引起的位移和地形起伏引起的位移,其结果是使像片上的几何图形与地面上的几何图形产生变形以及像片上影像比例尺处处不等。
2、立体像对的空间前方交会由立体像对左右两影像的内外方位元素和同名像点的影像坐标量测值来确定该点的物方空间坐标称做立体像对的空间前方交会3、同名核线利用立体像对的两张像片进行投影,摄影基线延长线与左右像片的交点称为核点,通过摄影基线与任一地面点A做的平面,称为点A的核面,核面与像片的交线称为核线。
对于同一核面的左右像片上的核线称为同名核线。
4、数字摄影测量数字摄影测量是以数字影像为基础,用计算机进行分析和处理,确定被摄物体的形状、大小、空间位置及性质的技术。
5、重采样当欲知不位于矩阵(采样)点上的原始函数g(x,y)的数值时就需进行内插,此时称为重采样。
6、正射影像正射影像是一种经过几何纠正(比如使之拥有统一的比例尺)的航摄像片,实际通过航拍得到的航摄像片是中心投影,而且还存在因为像片倾斜和地面起伏产生的像点位移。

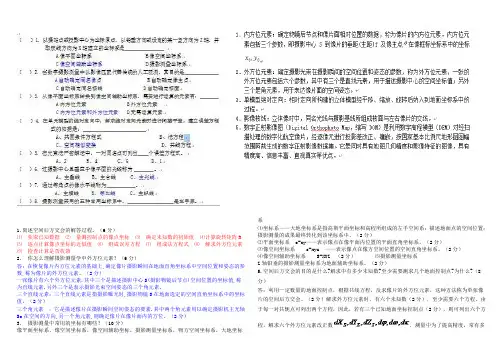

1.简述空间后方交会的解答过程。
(6分)⑴获取已知数据⑵量测控制点的像点坐标⑶确定未知数的初始值⑷计算旋转矩阵R ⑸逐点计算像点坐标的近似值⑹组成误差方程⑺组成法方程式⑻解求外方位元素⑼检查计算是否收敛2. 你怎么理解摄影测量学中外方位元素?(6分)答:在恢复像片内方位元素的基础上,确定像片摄影瞬间在地面直角坐标系中空间位置和姿态的参数,称为像片的外方位元素。
(2分)一张像片有六个外方位元素.其中三个是描述摄影中心S(摄影物镜后节点)空间位置的坐标值,称为直线元素.另外三个是表示摄影光束空间姿态的三个角元素。
三个直线元素:三个直线元素是指摄影曝光时,摄影物镜S在地面选定的空间直角坐标系中的坐标值。
(2分)三个角元素:它是描述像片在摄影瞬间空间姿态的要素.其中两个角元素用以确定摄影机主光轴So在空间的方向,另一个角元素,则确定像片在像片面内的方位。
(2分)3. 摄影测量中常用的坐标有哪些?(10分)像平面坐标系,像空间坐标系,像空间辅助坐标,摄影测量坐标系,物方空间坐标系,大地坐标系⑴坐标系——大地坐标系是指高斯平面坐标和高程所组成的左手空间系;描述地面点的空间位置;摄影测量的成果最终转化到该坐标系中。
(2分)⑵平面坐标系o-xy——表示像点在像平面内位置的平面直角坐标系。
(2分)⑶像空间坐标系s-xyz ——表示像点在像方空间位置的空间直角坐标系。
(2分)⑷像空间辅助坐标系S-XYZ (2分)⑸摄影测量坐标系Z轴铅垂的摄影测量坐标系为地面辅助坐标系。
(2分)5.空间后方交会的目的是什么?解求中有多少未知数?至少需要测求几个地面控制点?为什么?(8分)答:利用一定数量的地面控制点,根据共线方程,反求像片的外方位元素,这种方法称为单张像片的空间后方交会。
(2分)解求外方位元素时,有六个未知数(2分),至少需要六个方程。
由于每一对共轭点可列出两个方程,因此,若有三个已知地面坐标控制点(2分),则可列出六个方程,解求六个外方位元素改正数.测量中为了提高精度,常有多余观测方程。
在空间后方交会中,通常是在像片的四个角上选取四个或更多的地面控制点,因而要用最小二乘法平差计算。
(2分)6.解析法绝对定向的目的是什么,定向元素有哪些,如何解求绝对定向元素,解求中至少需要几个地面控制点(8分)解析法绝对定向的目的是将相对定向后求出的摄影测量坐标变换为地面测量坐标;(2分)定向元素有7个未知数(2分)至少需列7个方程,若将已知平面坐标()和高程的地面控制点称为平高控制点,仅已知高程的控制点称为高程控制点,至少需要两个平高控制点和一个高程控制点,而且三个控制点不能在一条直线上(2分)。
生产中,一般是在模型四角布设四个控制点,因此有多余观测值,按最小二乘法平差解求。
(2分)四、简答题(本大题共4小题,共计20分)1.航摄像片有哪几个内、外方位元素,各有何用?(6分)答:内方位元素包括三个参数,即摄影中心S到像片的垂距(主距)f 及像主点在像框标坐标系中的坐标(2分),用其来恢复摄影光束。
确定摄影光束在摄影瞬间的空间位置和姿态的参数,称为外方位元素,一张的外方位元素包括六个参数,其中有三个是直线元素,用于描述摄影中心的空间坐标值;另外三个是角元素,用于表达像片面的空间姿态。
(4分)摄影测量中,为什么要把像空间坐标变换为像空间辅助坐标?常用的坐标变换公式是什么?(5分)答、由于将像平面坐标求像点的像空间坐标时,每张相片的像空间坐标系不统一,给计算带来困难。
因此建立相对统一的像空间辅助坐标系。
(2分)像空间坐标系和像空间辅助坐标系坐标之间的变换关系为3. 摄影测量中,建立人造立体视觉应满足哪些条件?(4分)答:人造立体视觉必须符合自然界里提观察的四个条件;⑴由两个不同摄站摄取的同一景物的一个立体像对;⑵一只眼睛只观察像对中的一张像片;⑶两眼各自观察同一景物的左右影像点的连线应与眼基线近似平行;⑷像片间的距离应与双眼的交会角相适应。
2.什么是共线方程,它在摄影测量中有何应用?(18分)答:共线方程即中心投影的构像方程(6分)共线方程式包括十二个数据:以像主点为原点的像点坐标,相应地面点坐标,像片主距及外方位元素。
(6分)共线条件方程在摄影测量中的主要应用如下:(6分)①单片后方交会和立体模型的空间前方交会;②求像底点的坐标;③光束法平差中的基本方程④解析测图仪中的数字投影器;⑤航空摄影模拟;⑥利用DEM进行单张像片测图。
3.利用立体像对中存在的同名光线共面的几何关系,以解析计算方法解求两张像片的相对方位元素的过程称;利用物方控制点,以解析计算方法解求(相对定向后建立的)自由模型的绝对定向元素的过程,称。
三、判断题(本大题共5小题,每小题2分,共10分,正确的打“√”,错误的打“×”)( x ) 1.摄影机框架四边中点设有的框标记号,叫做光学框标。
( )2.像平面坐标系通过内方位元素可以转化为像空间坐标系。
( ) 3.铅垂线在像平面的构像位于以像底点n为辐射中心的相应辐射线上。
( ) 4.重叠影像上的同名像点必然位于同名核线上。
( x ) 5.航摄影片和地形图都有统一的比例尺。
名词解释(本大题共5小题,每小题3分,共15分)二、填空题(本大题共5小题,每空1分,共16分)1.确定投影中心(物镜后节点)相对于像平面位置关系的参数,称,具体包括三个;确定摄影瞬间像片在空间坐标系中位置和姿态的参数,称,具体包括六个。
2.摄影测量中常用的坐标系有两大类。
一类是用于描述像点的位置,称为像方空间坐标系,主要包括、和坐标系;另—类是用于描述地面点的位置.称为物方空间坐标系,主要包括、和坐标系。
4.摄影测量加密按数学模型可分为了、和三种。
5.航摄像片是所覆盖地物的投影。
三、判断题(本大题共5小题,每小题2分,共10分,正确的打“√”,错误的打“×”)( ) 1、在立体像对中,两同名光线和左片的主光线在同一平面内,称为三线共面。
( ) 2、摄影测量所采用的五种常用坐标系中,只有地面测量坐标系为右手系。
( ) 3、确定摄影瞬间,摄影中心与像片之间相互位置关系的元素称为像片的外方位元素。
( ) 4、利用航摄像片上三个以上像点坐标和对应地面点坐标,求定像片外方位元素的工作,称为单张像片的空间前方交会。
( ) 5、模拟法立体测图时,要对立体模型进行绝对定向求解7个绝对定向元素,至少需要8个控制点(其中1个为检查点)。
( b )1. 下列关于摄影测量的发展阶段的说法中,不正确的是A、数字摄影测量处理的原始资料是数字影像或数字化影像B、数字摄影测量和解析摄影测量使用的投影方式分别是数字投影和物理投影C、模拟摄影测量和解析摄影测量处理的原始数据都是像片D、数字摄影测量是以计算机视觉代替人的立体观测与识别,完成影像几何与物理信息的自动提取( c )2. 以摄站点或投影中心为坐标原点,以铅垂方向或设定的某一竖方向为Z轴,并取航线方向为X轴建立的坐标系是A、像平面坐标系B、像空间坐标系C、像空间辅助坐标系D、摄影测量坐标系( c )3. 下列用计算机编程进行空间后方交会的求解过程的说法,不正确的是A、每次迭代时用未知数近似值与上次迭代计算的改正数之和作为新的近似值,重复计算过程B、旋转矩阵R是利用角元素近似值计算得到的C、迭代结束的条件是:求得的外方位元素的改正数大于规定的限差D、由法方程式AT PAX = A TPL 可得到法方程式解的表达式:X = (AT A)-1AT L(等精度测量时,P为单位矩阵)( b)4. 空中摄影时像片重叠度一般要求在。
A、30%左右B、60%以上C、不大于5%D、不超过3% ( a )5.从在数字摄影测量中以影像匹配代替传统的人工观测,其目的是。
A、自动确定同名像点B、自动确定像主点C、自动确定同名核线D、自动确定核面( c ) 6. 以摄站点或投影中心为坐标原点,以铅垂方向或设定的某一竖方向为Z轴,并取航线方向为X轴建立的坐标系是A、像平面坐标B、像空间坐标系C、像空间辅助坐标系D、摄影测量坐标系( a )7. 若倾斜航片上某一点的倾斜误差等于零,则该点位于上A、等比线B、主纵线C、主横线( b)8. 遥感摄影像片绝大部分采用方式成像。
A、垂直摄影B、中心投影C、倾斜摄影( b )1. 下列关于摄影测量的发展阶段的说法中,不正确的是A、数字摄影测量处理的原始资料是数字影像或数字化影像B、数字摄影测量和解析摄影测量使用的投影方式分别是数字投影和物理投影C、模拟摄影测量和解析摄影测量处理的原始数据都是像片D、数字摄影测量是以计算机视觉代替人的立体观测与识别,完成影像几何与物理信息的自动提取( c )2. 以摄站点或投影中心为坐标原点,以铅垂方向或设定的某一竖方向为Z轴,并取航线方向为X轴建立的坐标系是A、像平面坐标系B、像空间坐标系C、像空间辅助坐标系D、摄影测量坐标系( c )3. 下列用计算机编程进行空间后方交会的求解过程的说法,不正确的是 A、每次迭代时用未知数近似值与上次迭代计算的改正数之和作为新的近似值,重复计算过程B、旋转矩阵R是利用角元素近似值计算得到的C、迭代结束的条件是:求得的外方位元素的改正数大于规定的限差D、由法方程式AT PAX = A TPL 可得到法方程式解的表达式: X = (AT A)-1AT L(等精度测量时,P为单位矩阵)( b)4. 空中摄影时像片重叠度一般要求在。
A、30%左右B、60%以上C、不大于5%D、不超过3% ( a )5.从在数字摄影测量中以影像匹配代替传统的人工观测,其目的是。
A、自动确定同名像点B、自动确定像主点C、自动确定同名核线D、自动确定核面( c ) 6. 以摄站点或投影中心为坐标原点,以铅垂方向或设定的某一竖方向为Z轴,并取航线方向为X轴建立的坐标系是A、像平面坐标B、像空间坐标系C、像空间辅助坐标系D、摄影测量坐标系( a )7. 若倾斜航片上某一点的倾斜误差等于零,则该点位于上A、等比线B、主纵线C、主横线( b)8. 遥感摄影像片绝大部分采用方式成像。
A、垂直摄影B、中心投影C、倾斜摄影1.实现立体像对的相对定向的两种方法是:单独像对相对定向和连续像对相对定向2.绝对定向为了确定空间相似变换的待定参数,至少需要7个误差方程式。
3.理想情况下,已知摄影机主机主距为f,摄影航高为H,则像片比例尺为f / H4.影像的内方位元素包括像主点相对于影像中心的位置(x0, y0)以及主距(f(或主距))5.随着摄影测量技术的发展,摄影测量经历了模拟、解析、数字三个发展阶段。
6.传统的航空影像,在航向上的重叠率一般是60%,旁向重叠率一般是30%。
7.垂面与地平面的交线称为摄影方向线,过投影中心作物面上一直线的平行线与像平面摄影方向线投影中心像平面的交点叫合点。
