施工电梯卸料平台及防护门搭设方案(含完整计算书)1.

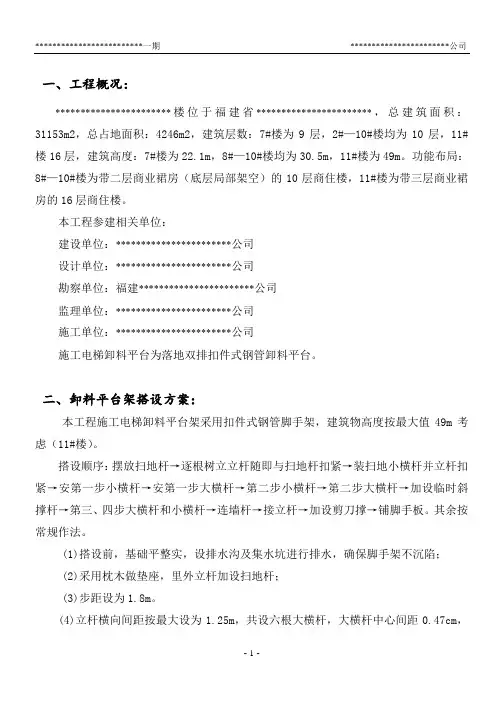

一、工程概况：***********************楼位于福建省***********************，总建筑面积：31153m2，总占地面积：4246m2，建筑层数：7#楼为9层，2#—10#楼均为10层，11#楼16层，建筑高度：7#楼为22.1m，8#—10#楼均为30.5m，11#楼为49m。

功能布局：8#—10#楼为带二层商业裙房（底层局部架空）的10层商住楼，11#楼为带三层商业裙房的16层商住楼。

本工程参建相关单位：建设单位：***********************公司设计单位：***********************公司勘察单位：福建***********************公司监理单位：***********************公司施工单位：***********************公司施工电梯卸料平台为落地双排扣件式钢管卸料平台。

二、卸料平台架搭设方案：本工程施工电梯卸料平台架采用扣件式钢管脚手架，建筑物高度按最大值49m考虑（11#楼）。

搭设顺序：摆放扫地杆→逐根树立立杆随即与扫地杆扣紧→装扫地小横杆并立杆扣紧→安第一步小横杆→安第一步大横杆→第二步小横杆→第二步大横杆→加设临时斜撑杆→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。

其余按常规作法。

(1)搭设前，基础平整实，设排水沟及集水坑进行排水，确保脚手架不沉陷；(2)采用枕木做垫座，里外立杆加设扫地杆；(3)步距设为1.8m。

(4)立杆横向间距按最大设为1.25m，共设六根大横杆，大横杆中心间距0.47cm，里立杆离墙按20cm控制。

纵向间距设为1.4m。

搭设时首跨采用6m长钢管，相邻立杆采用4m长钢管，保证接头相互错开；(5)小横杆采用长度为2.5m的钢管，里端伸出立杆15cm，外端伸出35cm，离墙10cm；(6)架子的四周除平台进料处外均应设剪力撑，并随架子高度以连续设置。

建筑工程施工电梯平台防护措施及示意图
施工电梯平台出口临边防护：
1、施工电梯平台出口处安装高立开式工具化金属防护门,安装在电梯平台出口处;
2、平台两侧按照离平台面和高度要求设置两道防护栏杆,并张挂密目安全网封闭,平台外侧设置踢脚板,并张挂楼层标识牌;
施工电梯平台临边防护：
1、施工电梯平台出口处安装高立开式工具化金属防护门,安装在电梯平台出口处;
2、平台两侧按照离平台面和高度要求设置两道防护栏杆,并张挂密目安全网封闭,平台外侧设置踢脚板,并张挂楼层标识牌;
3、施工电梯平台脚手架必须严格按照施工方案要求搭设;
施工电梯平台脚手架搭设：
1、施工电梯平台脚手架两侧设置斜撑及临边防护栏杆,每层楼应设置连墙件和八字撑,并严格按照施工方案要求采取卸荷措施;
2、施工电梯平台脚手架内侧张挂密目安全网封闭,平台外侧设置踢脚板;
3、钢管表面刷黄色油漆;
施工电梯平台安全防护门：用途：用于施工电梯平台口临边防护;
说明：
1、安全防护门高度1850mm,宽度1300mm;骨架为方管焊接制作;门扇面板下部为薄钢板,上部为40×40钢板网,具体尺寸见图示;
2、安全防护门表面刷蓝色油漆;
3、安全防护门的开关插销设计在外面一侧,从里面一侧无法开关;
4、安全防护门应定期进行维护,损坏的及时维修;。

目录1．编制依据 (2)2．工程概况 (2)3．进料平台构造 (3)3.1构造要求 (3)3.2进料平台材料要求 (3)3.3进料平台构造设计 (4)4．进料平台的搭设安装 (5)4.1准备工作 (5)4.2搭设顺序 (6)4.3搭设要求 (6)5.进料平台的使用规定及维护 (7)6.安全文明施工管理 (8)8.应急救援措施 (9)9.落地式进料平台计算书 (10)1．编制依据2．工程概况本工程为北京华贸城中第五期工程，项目工程位于北京市朝阳区规划红军营西路、京包铁路、羊坊东路及规划清河营路围合路块。

本期工程总建筑面积83841.51m2，包括D1、D2、D3、D7、D8、25#、26#住宅楼和C1- 3，C1-5车库。

该工程的25#楼、26#住宅楼及相配套C1-3车库、C1-5车库四个总建筑面积为67456.82 m2，其中地上面积为54130.8 m2，地下面积为13326.02 m2。

其中：1）25#住宅楼为剪力墙结构，总建筑面积为33853.63m2。

地下2层，地上27层，建筑高度81米。

2）26#住宅楼为剪力墙结构，总建筑面积为24378.93 m2。

地下2层，地上27层，建筑高度81米。

3）C1-3车库，C1-5车库总建筑面积为9224.26 m2。

车库为地下两层，其中地下二层为人防物资库，地下一层为车库和变电室，层高为 3.5米/3.6米，变电室层高为4.05米，变电室夹层层高为2.10米。

在二次结构施工时，在25#、26#楼各安装一台SC200人货电梯，需要在人货电梯和每层楼面间搭设钢管扣件进料平台，以方便运输货物和人员行走。

进料平台主要做为人货电梯进出料通道使用，严禁放材料。

25#、26#楼计划各安装85米一台SC200人货电梯，进料平台14层（含14层）以下采用双立杆进行搭设，15层以上采用单立杆进行搭设。

3．进料平台构造3.1构造要求3.1.1 必须设置纵向、横向水平杆和立杆，三杆交汇处用直角及旋转扣件相互紧靠连接。

内厝中学科技艺术楼施工电梯卸料平台施工方案厦门市鼓浪屿建筑工程公司日期：年月日施工电梯卸料平台施工方案一、工程概况：本工程内厝中学科技艺术楼，位于翔安内厝中学内。

本工程结构体系为钢筋砼框架结构，科技楼总建筑面积6630.20m2，地上5层，总建筑高度为20.5m，层高度均为4m，，建筑耐火等级为二级，火灾危险类别为丙类；建筑抗震设防类别为乙类，抗震烈度为7度，建筑安全等级为二级；本工程主体结构合理使用年限为50年。

使用施工电梯共1台，施工电梯卸料平台为落地双排扣件式钢管脚手架。

二、设计依据及适用范围：1、福建省建筑施工参考图册：SGTC闽-01-2003《施工电梯、井字架卸料平台及防护门搭设》；2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）；3、《建筑施工安全检查标准》（JGJ59-99）；4、《建筑施工脚手架实用手册》；5、本工程施工图等。

6、搭设高度及施工荷载规定如下：本工程卸料平台架体总高度为20米左右，施工总荷载不得大于10KN。

三、技术要求1、卸料平台采用双排钢管落地脚手架形式；2、卸料平台基础地面承载力应达到60KN/㎡，架体下应至少浇筑200厚C15基础，当承载不满足时应采用必要措施进行加固；3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm；4、卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近升降机侧应高于靠近建筑物侧20-30mm；5、卸料平台在架体两侧及正面外侧两立柱之间应按标准设置扶手、中栏杆及挡脚板（高度分别为1200、600、和180）；6、除满足以上要求外，卸料平台架还应符合国家现行有关标准、规范的规定。

四、搭设材料要求1、卸料平台架、连墙杆及预埋插管等均应采用φ48×3.5的钢管，并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合标准《碳结构钢》（GB/T700）中的Q-235-A 级钢的规定。

卸料平台施工方案一.工艺流程卸料平台安装流程：安装检查一平台组装一平台吊装一栏杆、脚手板安装T验收1.安装前应做好书面的技术交底和班前教育，操作人员必须经过培训后上岗；2、起吊时应采用四根钢丝绳分别用卸扣固定在钢平台的四个吊环上，并将丝扣拧紧后方可起吊。

进行安装作业时应设置警戒线，以防落物伤人；3、钢平台安装应在上一层楼面(预埋吊钩部位)混凝土强度达设计强度的80%时方可进行钢平台的安装;4、钢平台安装定位，其上下不得在同一垂直面上，应保持一定距离；5、钢平台安装采用塔吊配合；上下统一指挥，平台安装完毕后，及时组织有关部门人员检查验收合格后方可投入使用。

搭设过程中注意以下几点：(1)严格按照卸料平台设计图纸制作，焊缝厚度、宽度和长度满足要求，焊缝无砂眼、夹渣、透焊等质量缺陷；(2)平台安装时外口应高于内口5~10cm;(3)钢丝绳与水平钢梁的夹角最好在45-60度;(4)梁内的受拉锚环,必须在混凝土达到设计强度的75%以上方可受力使用；(5)搭设、拆除人员必须持证上岗，身体状况良好，经过技术交底，准确掌握本工程卸料平台搭设、拆除的特点与方法；(6)搭设、拆除时设专人指挥、看护，划定警戒区，设立警示标志，非搭设、拆除人员禁止进入施工区域。

二.施工方法1.卸料平台型钢卸料平台为该层的构筑物支撑材料及模板材料传递给上一层结构施工的材料所需的临时性工序,但悬挑平台,悬挑较大、较宽，仅依赖根部受力、外挑部纯属钢丝绳受力的概念。

因此必须达到自身刚度和稳定性,和达到足够的承载力；在施工过程中，荷载不超过LOt,在各种荷载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇晃式扭曲等现象，以确保安全。

卸料平台比结构层慢一层安装。

2、平台预埋件在两主梁居中位置,距建筑结构外40Omm处预埋地锚。

地锚使用的钢筋规格为φ25,加工成〃几〃字型，埋入顶板下至少80mm、并与顶板下钢筋可靠绑扎。

3、钢丝绳及扣环钢丝绳选用6χ37φ26光面钢丝绳，钢丝绳抗拉强度为1850MPa,断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个，长度不小于500mm。

目录一、编制依据 (2)二、工程概况 (2)三、方案选型 (3)四、搭设材料要求 (4)五、施工要求： (4)六、施工程序 (5)七、防护门使用 (6)八、计算书 (7)九、附图 (19)一、编制依据1、依据《社区22#地块4#、8#、9#、10#、11#、12#、13#楼及15、16#地下车库》施工设计图纸；2、依据《社区22#地块4#、8#、9#、10#、11#、12#、13#楼及15、16#地下车库》施工组织设计；3、施工电梯使用说明书4、各类参考规范、图书：《建筑施工计算手册》；《建筑施工手册》第四版；《钢结构设计规范》GB50017-2003；《建筑施工脚手架实用手册（含垂直运输设施）》；《建筑结构荷载规范》GB50009-2001；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；《建筑地基基础设计规范》GB50007-2002；《建筑施工安全检查标准》JGJ59-99；二、工程概况1、工程性质工程名称：社区22#地块4#、8#、9#、10#、11#、12#、13#楼及15、16#地下车库建设单位：***********设计单位：***********监理单位：***********2、工程总体简介：本工程为钢筋混凝土框架结构，建筑面积为51669.66㎡。

具体分布如下：工程项目一览表其中地下车库面积8332.22㎡，地上面积51669.66㎡。

4#、8#、12#楼25层，最大檐高107.35m，其余为9层，最大檐高30.6m。

3、建筑概况：建筑分类：住宅设计使用年限： 50年结构形式：现浇混凝土框架结构抗震设防烈度：框架三级，剪力墙三级地下室防水等级：二级屋面防水等级：Ⅱ级三、方案选型本工程4#、8#、12#楼拟采用龙门架物料提升机，卸料平台架采用双排脚手架，卸料平台4m×1.6m，与外脚手架一同搭设，但不与外脚手架连接。

2．4#、8#、12#楼为25层，卸料平台1-4层搭设在地下车库顶板上，下部垫有50厚木板；5层-25层卸料平台每隔7层搭设在型钢底座上，我方拟在主楼外脚手架型钢悬挑时，将卸料平台区域预留工字钢，已起到七层一卸载要求。

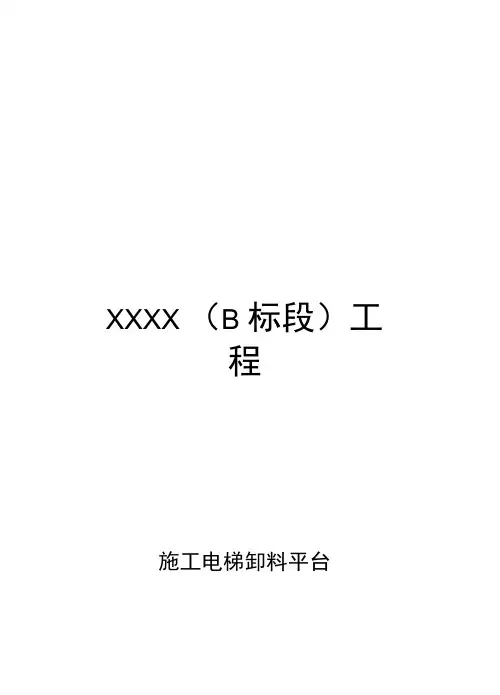

XXXX （B 标段）工程施工电梯卸料平台施工方案XXXX 有限公司2015年12月10日一、编制依据. (1)二、工程概况. (1)三、卸料平台方案选择 (2)四、材料选用要求. (2)五、施工方案. (3)（一）落地式扣件钢管卸料平台技术参数 (3)（二）悬挑式扣件钢管卸料平台技术参数表 (4)（三）卸料平台搭设 (5)（四）节点详图. (7)六、施工安全保证措施 (14)（一）安全组织保证措施 (14)（二）卸料平台搭设技术措施 (14)（三）卸料平台拆除技术措施 (15)（四）卸料平台使用注意事项 (15)七、应急预案. (16)八、卸料平台内力计算书 (18)（一）落地式扣件钢管卸料平台 (18)（二）悬挑式扣件钢管卸料平台 (28)（三）悬挑式扣件钢管卸料平台（阳台部位） (42)一、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20083、《混凝土结构设计规范》GB50010-20104、《建筑施工安全检查标准》JGJ59-20115、《建筑施工高处作业安全技术规范》JGJ80-916、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20117、《钢管脚手扣件标准》JGJ22-85& 《碳素钢结构》（GB/T 700）9、《钢结构设计规范》（GB 50017-2003）10、危险性较大的分部分项工程安全管理办法（建质[2009]87号文）11、本工程施工图纸12、本工程施工组织设计13、本工程施工合同、地方规范标准及相关文件二、工程概况XXXX（ B标段）工程由XXX；房地产开发有限公司建设，XXX股计院有限公司设计，XXXXL程勘察院勘察，XXXXt设监理咨询有限公司监理，xxxXl限公司施工。

工程位于三明市XXXX^O本工程建筑总面积81124.28川，地下室为一层连体地下室，上部由1#，2#、3#、5#、6#，7#、17#、18#、19#、20#、21#、22#、23#、28#、和31#楼组成。

福建省建设厅关于发布建筑施工参考图册《施工电梯、井字架卸料平台及防护门搭设》的通知
文章属性
•【制定机关】福建省建设厅
•【公布日期】2003.05.27
•【字号】闽建建[2003]23号
•【施行日期】2003.05.27
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】建筑市场监管
正文
福建省建设厅关于发布建筑施工参考图册
《施工电梯、井字架卸料平台及防护门搭设》的通知
（闽建建[2003]23号）
各设区市建设局：
由中建七局三公司、福建二建建设集团公司、福建六建建工集团公司、福建省建筑机械厂等单位编制的《施工电梯、井字架卸料平台及防护门搭设》（图册编号：SGTC闽－01－2003），经我厅组织专家评审，同意作为建筑施工参考图册，供我省建筑施工企业参考使用。

该参考图册由省建筑业协会金属结构设备建材分会组织出版发行。

二00三年五月二十七日。

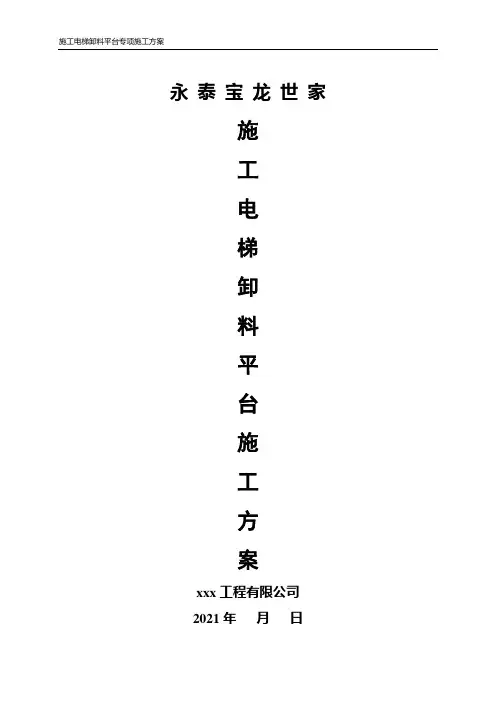

施工电梯卸料平台专项施工方案永泰宝龙世家施工电梯卸料平台施工方案xxx工程有限公司2021年月日目录一、工程概况................................................................................. - 1 -二、工程各参与主体..................................................................... - 1 -三、编制依据................................................................................. - 1 -四、施工组织筹划......................................................................... - 2 -五、施工电梯卸料平台设计 ...................................................... - 6 -（一）架体参数................................................................... - 6 - （二）搭设要求..................................................................... - 7 - （三）检查验收..................................................................... - 8 -六、钢管落地卸料平台的拆除 .................................................... - 8 -七、卸料平台整体倒塌应急预案 ................................................ - 9 - 附图一、施工电梯卸料平台搭设剖面示意图 .......................... - 12 - 附图二、施工电梯卸料平台搭设立面示意图 .......................... - 13 - 附图三、节点详图....................................................................... - 14 - 附图四施工电梯卸料平台连墙件及卸荷构造平面示意图.... - 17 - 附图五施工电梯卸料平台两侧斜撑构造示意图 .................. - 18 - 附录 1 施工升降机卸料平台计算书 .................................... - 19 - 附录 2 多排悬挑架主梁验算计算书 .................................... - 30 -一、工程概况本工程位于xxx。

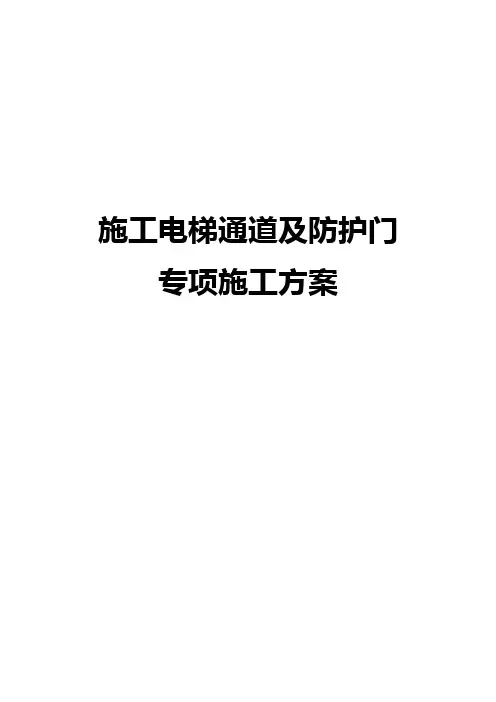

施工电梯通道及防护门专项施工方案目录第一章编制依据第二章工程概况第三章外架的搭设与构造要求第四章安全技术施工措施第五章搭设与拆除要求（附计算书）第一章编制依据1、《施工电梯通道及防护门施工方案》是根据施工图、现行国家有关技术规范、规程和省市有关规定、操作规程、省级文明工地标准，并结合本工程的具体实际情况进行编制的。

2、由于工程施工原因，需要在各栋的施工电梯口设置安全通道及防护门，使方便物料运输，节省人力、财力及保障安全。

项目部由技术负责人、施工负责人、安全负责人进行现场勘察及到分包单位进行参观学习并研究决定，搭设施工电梯口设置安全通道及防护门，特编制具有指导性的专项施工方案。

3、建设单位提供的施工图纸。

4、工程建设标准强制性条文。

5、（JGJ59—2011）《建筑施工安全检查标准》。

6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）第二章工程概况本工程为棚户区改造项目指挥部集资兴建的高层住宅楼，位于太原市大同路以西。

本工程工程地理位置优越，交通便捷，周边环境优美。

本工程总建筑面积28662.59m2。

本工程主体部分地下两层，地上二十九层；裙房部分为两层框架，无地下室，建筑高度89.55m(室外地坪至主楼屋面)，局部高度（室外地坪至电梯机房屋面）：95.15m。

建筑物总长度94.10m，宽度37.40m，标准层层高3.0m。

主楼地下二层为非甲乙类储藏室，另设配电间。

地下一层为非甲乙类储藏室。

地上1～2层为商业用房，3～29层为住宅，两个单元，一梯五户，四种户型，共270户。

屋顶设电梯机房、出屋顶楼梯间及屋顶装饰构架等。

为满足无障碍要求，本工程四层住宅按无障碍住房考虑，其家具布置、洁具、门窗安装均需满足《城市道路和建筑物无障碍设计规范》JGJ50-2001的有关规定。

本工程按建设单位提供的地形图的坐标确定该建筑相对位置，建筑定位以建筑轴线定位放线。

一层室内地面标高为±0.000相当于绝对高程804.2或由建设单位汇同规划部门根据现场具体情况而定，室内外高差：0.45m。

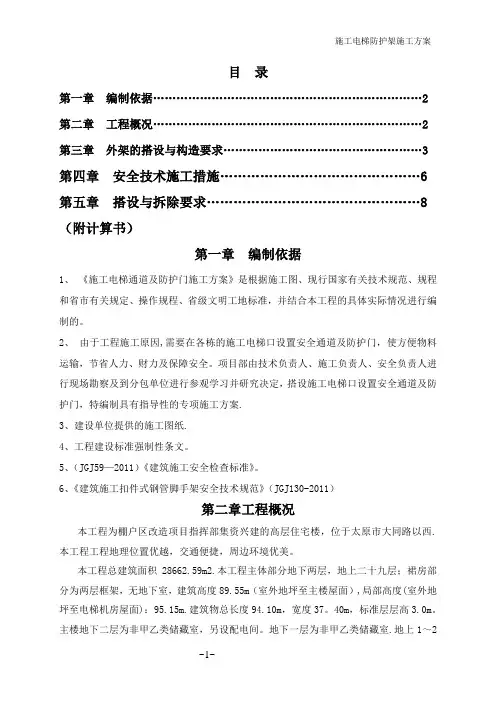

目录第一章编制依据 (2)第二章工程概况 (2)第三章外架的搭设与构造要求 (3)第四章安全技术施工措施 (6)第五章搭设与拆除要求 (8)（附计算书）第一章编制依据1、《施工电梯通道及防护门施工方案》是根据施工图、现行国家有关技术规范、规程和省市有关规定、操作规程、省级文明工地标准，并结合本工程的具体实际情况进行编制的。

2、由于工程施工原因,需要在各栋的施工电梯口设置安全通道及防护门，使方便物料运输，节省人力、财力及保障安全。

项目部由技术负责人、施工负责人、安全负责人进行现场勘察及到分包单位进行参观学习并研究决定，搭设施工电梯口设置安全通道及防护门，特编制具有指导性的专项施工方案.3、建设单位提供的施工图纸.4、工程建设标准强制性条文。

5、（JGJ59—2011）《建筑施工安全检查标准》。

6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）第二章工程概况本工程为棚户区改造项目指挥部集资兴建的高层住宅楼，位于太原市大同路以西.本工程工程地理位置优越，交通便捷，周边环境优美。

本工程总建筑面积28662.59m2.本工程主体部分地下两层，地上二十九层；裙房部分为两层框架，无地下室，建筑高度89.55m（室外地坪至主楼屋面）,局部高度(室外地坪至电梯机房屋面)：95.15m.建筑物总长度94.10m，宽度37。

40m，标准层层高3.0m。

主楼地下二层为非甲乙类储藏室，另设配电间。

地下一层为非甲乙类储藏室.地上1～2层为商业用房，3~29层为住宅，两个单元,一梯五户，四种户型,共270户。

屋顶设电梯机房、出屋顶楼梯间及屋顶装饰构架等。

为满足无障碍要求，本工程四层住宅按无障碍住房考虑，其家具布置、洁具、门窗安装均需满足《城市道路和建筑物无障碍设计规范》JGJ50—2001的有关规定. 本工程按建设单位提供的地形图的坐标确定该建筑相对位置，建筑定位以建筑轴线定位放线。

一层室内地面标高为±0。

目录一、工程概况………………………………………………一、编制依据………………………………………………三、技术要求………………………………………………四、搭设材料要求…………………………………………五、施工要求………………………………………………六、施工程序………………………………………………七、防护门的使用…………………………………………八、安全计算书……………………………………………九、安全技术措施………………………………………十、文明施工……………………………………………施工电梯卸料平台搭设方案一、工程概况安顺嘉苑一标段1-3#楼，工程地点位于丁园路以北，由江苏安顺建设集团有限公司承建。

安顺嘉苑一标段1-3#楼工程为高层建筑，为框剪结构，面积为31000M2。

二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001），《建筑施工安全检查标准》（JGJ59-1999），并参考《建筑施工脚手架实用手册》。

三、技术要求1、本工程采用SCD200/200施工电梯，故搭设方案采用双排钢管脚手架卸料平台架。

2、卸料平台基础浇注150mm厚的C15砼垫层。

3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm。

4、卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近降机侧应高于靠近建筑物侧20～30mm。

5、卸料平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、靠近栏杆及挡脚板。

四、搭设材料要求1、卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用φ48×3.5mm的钢管。

并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合国家标准《碳结构钢》（GB/T700）中Q235—A级钢的规定。

2、卸料平台架应采用可锻铸铁制作的扣件，其材质应符合国家标准《钢管脚手架扣件》（GB15831）的规定。

1、编制依据2、工程概况2.1总体概况2.2、现场施工概况本方案适用于1#、8-A#、8-B#楼,各设置1台SCD200/200双笼升降机，主要用于各楼施工作业人员上、下通行，二次结构及装修施工材料的垂直运输,各楼施工升降机设置位置见室外电梯平面图。

3、施工安排3.1职责分工安全生产、文明施工是企业生存与发展的前提条件，是达到“无重大工伤事故，杜绝死亡事故，轻伤率在3‰以”安全生产目标的必然保障，也是我项目部创建“安全文明工地”的根本要求。

为此项目经理部成立以现场经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如3.2劳动组织所有搭设架工必须具备《特种作业操作证》、《安全资格上岗证》（接受相应三级安全教育）等准许施工证件。

必须定期进行体检，合格者方可持证上岗，凡患有高血压、心脏病、癫痫病、晕高或视力低下者等不得从事脚手架搭设。

全体管理人员除已参加过年审及其教育外，每周一都要参加经理部组织的安全教育。

所有架子工人进场必须进行三级安全教育和相应考核，每周一参加经理部组织的安全教育,必须建立班前安全会制度,并有会议纪录。

项目安全部要做好每周安全教育交底记录，参加人员在签到表上签字齐全，保证人人受到教育，并每周检查、督促班前教育情况。

组织足够的架体搭设人员，保证不影响结构施工。

4、施工准备4.1技术准备（1）熟悉图纸，了解掌握各部位施工情况，统筹考虑人员、材料、机具的进场和施工顺序。

（2）由项目技术组编制专项施工方案，经公司、监理审批后，再按方案和技术规程对施工管理者进行方案交底，并对操作者下达书面安全技术交底。

所有相关管理人员和搭设人员均要接受安全交底，并有接受交底人的签到表和交底记录。

4.2材料要求及准备4.2.1架管（1）运料平台钢管采用现行国家标准《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3091）中规定的Q235普通钢管，由物资部统一向在市备案的单位进行租赁或采购，并与其签订质量担保协议，查验和保存生产许可证、产品合格证、检测报告。

目录1、编制依据 (1)2、工程概况 (2)3、卸料平台搭设 (2)4、电梯层门 (5)5、安全保证措施 (6)6、计算书 (6)附件：楼层门大样图 (6)1、编制依据1、《建筑结构荷载规范》（GB 50009-2001）2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）3、《建筑施工高处作业安全技术规范》（JGJ 80-91）4、《施工升降机安全规程》（GB 10055-2007）5、《SCD200/200施工升降机使用说明书》6、广西建工集团联合建设有限公司《安全文明施工标准化管理图集》2、工程概况本工程位于南宁市竹溪大道东南面，总建筑面积19673.35㎡，地下1层地上18＋1层，结构类型为框架剪力墙结构。

地下室层高4.65 m，为车库及设备用房，建筑面积4296㎡；1层层高4m，为架空层及管理用房，建筑面积768.2㎡；2～18+1层为标准层住宅，层高3m，建筑面积14609.15㎡，建筑总高度65.72m，本工程室内±0.000标高相当于绝对标高81.35m。

本工程现已施工至第10层，配备1台SCD200/200双笼外用施工升降机作垂直运输设施。

施工电梯性能参数表3、卸料平台搭设施工电梯的电梯笼与结构边距离1.45m，为方便现场施工人员的通行并保证施工的安全，在施工电梯与主体结构之间搭设脚手架防护及接料平台，架子整体搭设高度为56m。

1～7层采用落地式双排脚手架，8～13层、14～18层分两次采用悬挑双排脚手架，立杆的纵距分别为 1.80m、横向为0.9m，每层步距分2步，平楼地面第一步为2m第二步为1m。

悬挑双排脚手架悬挑梁采用20a号工字钢及钢丝绳分段卸荷；卸荷次数：3次；卸荷上段下传荷载百分比：30%；钢丝绳不均匀系数α：0.85；钢丝绳安全系数κ：6；各段卸荷参数表：3.1 卸料平台的搭设3.1.1立杆立杆的纵距分别为 1.8m，横向立杆的间距为0.9m，步距为2m；内排立杆距结构边0.3m，外排立杆距施工电梯梯笼0.20m。

目录1工程概况 ...................................................................................... - 1 -2编制依据 ...................................................................................... - 1 -3施工部署 ...................................................................................... - 1 -4施工电梯基础设计...................................................................... - 2 -4.12-1#楼施工电梯基础设计 ......................................................................... - 2 -4.1.11#施工电梯荷载计算 ......................................................................... - 3 -4.22-2#~2-9#楼施工电梯基础设计................................................................ - 3 -4.2.12#~9#施工电梯荷载计算 ................................................................... - 3 -4.2.2支撑架荷载计算 ................................................................................. - 4 -4.2.3支撑架立杆稳定性验算 ..................................................................... - 4 -4.2.4支撑架搭设注意事项 ......................................................................... - 5 -4.2.5地下室顶板混凝土抗压计算 ............................................................. - 5 -5施工电梯安装 .............................................................................. - 5 -5.1安装说明 .................................................................................................... - 5 -5.2安装前的准备工作 .................................................................................... - 6 -5.2.1场地准备 ............................................................................................. - 6 -5.2.2基础准备： ......................................................................................... - 6 -5.2.3设备及工、用具准备： ..................................................................... - 6 -5.3管理组织机构及职责 ................................................................................ - 6 -5.4安装程序及控制 ........................................................................................ - 7 -5.5安全技术措施 ............................................................................................ - 7 -5.6安全措施： ................................................................................................ - 7 -5.7技术措施 .................................................................................................... - 7 -5.8危险源点及预案 ........................................................................................ - 8 -5.9电梯安装后的检查验收 ............................................................................ - 8 -5.10文明施工措施......................................................................................... - 8 -5.11危害辨识控制计划................................................................................. - 8 -6施工电梯附墙 ............................................................................ - 10 -7施工电梯平台脚手架搭设........................................................ - 11 -7.1平台脚手架的搭设 .................................................................................. - 12 -7.1.1搭设方法 ........................................................................................... - 12 -7.1.2注意事项 ........................................................................................... - 12 -7.2质量要求 .................................................................................................. - 13 -7.3施工电梯平台脚手架的验收和保养 ...................................................... - 13 -7.3.1验收程序 ........................................................................................... - 13 -7.3.2验收内容 ........................................................................................... - 13 -7.3.3脚手架的保养 ................................................................................... - 14 -7.4施工电梯平台脚手架的拆除 .................................................................. - 14 -7.5安全及文明施工 ...................................................................................... - 15 -7.5.1安全施工措施 ................................................................................... - 15 -7.5.2安全使用措施 ................................................................................... - 15 -7.5.3安全管理措施 ................................................................................... - 15 -1工程概况本工程位于新乡市金穗大道以南，友谊路以北，新二街以东，新中大道以西。

物料提升机卸料平台及防护门搭设专项方案一、工程概况:本工程位于市地区,包括综合楼、仓库、消防水池、门卫、水泵房、道路及堆场工程等;综合楼工程质式为框架结构,建筑层数为地上五层、局部为地上层,建筑面积为平方米;门卫室工程质式为框架结构,建筑层数为地上层,建筑面积为平方米;变电所工程质式为框架结构,建筑层数为地上层,建筑面积为平方米;消防泵房工程质式为框架结构,建筑层数为地上一层、地下一层,建筑面积为平方米;二、卸料平台设置卸料平台截面尺寸4000㎜×3300㎜,搭设高度28m,分2个卸料口。

三、技术要求1.卸料平台架采用双排脚手架。

2.卸料平台基础地面承摘载力应达到60KN/㎡,基础浇C20 混凝土30cm厚。

3.卸料平台对应的每层楼免处必须设置2根连墙杆、连墙杆预埋插管埋深不得小于250㎜。

4.卸料平台卸料层应满铺木脚手架,脚手扳应与架体绑扎牢固,且靠近升降机侧应高于靠近建筑物20cm5.卸料平台在架体两侧及正反面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚板。

四、搭设材料要求1.卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用Φ48×3.5的钢管,并应符合现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送焊接钢管》(GB/T3092)中规定的3号普通钢管,其质量应符合国家标准《碳结构钢》(GB/T700)中Q235-A级钢的规定。

2.卸料平台架应采用可锻铸铁制作的扣件,其采至应符合国家标准《钢管脚手架扣件》(GB15831)的规定。

3.卸料平台架木架手扳符合JGJ130中的材质要求。

五、施工要求:1.搭设要求⑴、相邻立杆的对接扣件不得在同一高度内,其在高度方向上错开的距离不得小于500㎜,对接扣件应朝内。

当平台架搭至连墙杆的构造点时。

应及时作连墙拉结。

除立杆外,其余杆件应采用整根钢管搭设,严禁对接使用。

⑵、纵向水平杆应设置在立杆内侧,横向水平杆内端头距离墙面为50㎜。
