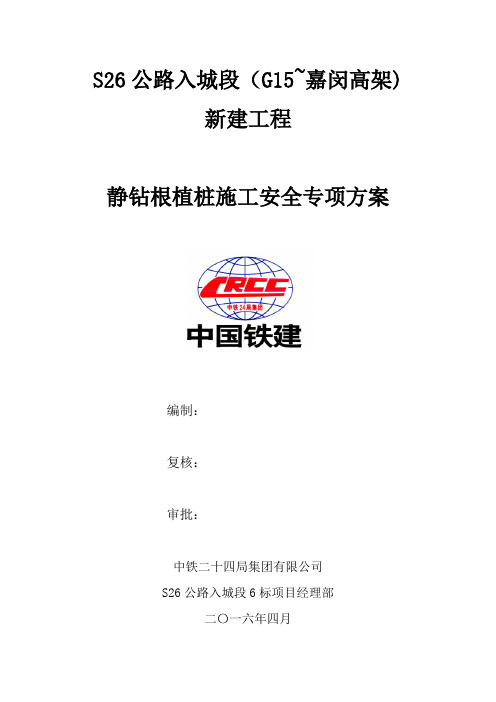

S26公路入城段（G15~嘉闵高架)新建工程静钻根植桩施工安全专项方案编制：复核：审批：中铁二十四局集团有限公司S26公路入城段6标项目经理部二〇一六年四月目录1 工程概况 (3)1.1 工程概述 (3)1.2 工程特点 (3)1.3 地质及地貌情况 (4)2 编制依据 (4)2.1 编制依据 (4)2.2 编制原则 (5)3 适用范围 (5)4 施工总体部署 (5)4.1 施工组织机构及管理网络图 (5)4.2 项目管理原则 (6)4.3各管理机构主要职责 (6)4.4施工进度计划 (8)4.6确保工期的技术措施 (9)4.7 确保工期的组织措施 (10)4.8提高机械设备完好率 (10)5 危险源辨识 (11)6 主要施工方案及技术措施 (11)6.1 施工准备 (11)6.1.1 安全生产准备 (11)6.1.2 技术准备 (12)6.1.3 施工场地的准备工作 (12)6.2 定位放线 (12)6.3 施工工艺流程 (13)6.4 桩机就位 (14)6.4.1 履带式打桩机的安装 (14)6.4.2 履带式打桩机的分解与拆卸 (17)6.4.3 履带式打桩机的拆装运输 (18)6.5 钻孔、修孔操作 (19)6.6 扩底操作 (20)6.7水泥浆控制 (21)6.8 植桩工艺 (22)6.8.1植桩设备选择 (22)6.8.2 履带吊安装方法 (24)6.8.3 履带吊拆卸 (25)6.8.4履带吊基础处理 (26)6.8.5植桩工艺 (26)6.9 焊接工艺 (27)7安全管理职能机构 (28)7.1 安全管理机构 (28)7.2安全保证制度 (29)8 施工安全保证措施 (30)8.1 安全生产管理组织机构 (30)8.2安全保证措施 (30)8.2.1 安全技术交底制度及安全教育制度 (30)8.2.2 安全生产检查制度及办法 (31)8.2.3 施工现场安全用电管理制度及办法 (31)8.2.4 施工现场防火管理制度及办法 (32)8.2.5 施工现场机械设备安全管理制度及办法 (33)8.2.6 大型设备安全操作规程 (33)8.2.7管线保护措施 (35)8.2.8夜间施工安全措施 (35)8.3安全事故应急与响应预案 (36)8.3.1 机械伤害事故应急准备与响应预案 (36)8.3.2 触电事故应急准备与响应预案 (36)8.3.3 火灾事故应急准备与响应预案 (37)S26公路入城段（G15公路~嘉闵高架）新建工程6标静钻根植桩安全专项方案1 工程概况1.1 工程概述S26R-6标工程范围：主线高架K15+240.497～K16+213.996，全长0.97km，其中K15+933.996～K16+213.996为沪昆铁路工程范围；地面道路K15+250～K16+400，全长1.15km。
一、工程概况本工程位于[具体工程地点]，总建筑面积为[具体数值]，占地面积为[具体数值]。
根据地质勘察报告，场地内土层主要为[具体土层描述]，基础荷载为[具体荷载数值]。
为确保工程安全、稳定，决定采用静钻根植桩基础技术进行施工。
二、施工依据1. 《建筑地基基础设计规范》（GB50007-2011）2. 《建筑桩基技术规范》（JGJ94-2008）3. 《建筑桩基检测技术规范》（JGJ106-2014）4. 《浙江省标准图集2012浙G37》5. 相关地方性规范和标准三、施工工艺1. 桩基设计根据地质勘察报告和基础荷载要求，设计桩基参数如下：- 桩径：[具体桩径数值]mm- 桩长：[具体桩长数值]mm- 桩端持力层：[具体持力层描述]2. 施工流程（1）桩基定位：根据设计图纸，使用全站仪进行桩基定位，确保桩位准确。
（2）钻孔：采用静钻根植桩专用钻机进行钻孔，钻孔深度至设计桩长。
（3）桩身制作：在工厂内预制桩身，并进行预应力张拉，确保桩身质量。
（4）沉桩：将预制桩吊装至孔位，依靠桩身自重和预应力张拉，将桩沉入设计标高。
（5）桩端处理：在桩端注入水泥浆，并进行搅拌，确保桩端与土体紧密结合。
（6）桩周注浆：在桩周注入水泥浆，填充桩周空隙，提高桩基承载力。
3. 施工要点（1）钻孔过程中，严格控制钻进速度和泥浆质量，防止塌孔和卡钻。
（2）桩身制作过程中，严格控制张拉应力，确保桩身质量。
（3）沉桩过程中，严格控制桩身垂直度，确保桩身与土体紧密结合。
（4）桩端处理和桩周注浆过程中，严格控制注浆压力和注浆量，确保桩端和桩周注浆饱满。
四、质量控制1. 施工过程中，严格执行国家相关规范和标准，确保工程质量。
2. 对桩基施工过程进行全程监控，确保施工质量。
3. 施工完成后，对桩基进行检测，确保桩基承载力满足设计要求。
五、安全措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
植桩施工专项方案第一节、施工方法根据勘察报告显示本项目地层情况复杂，场地跨越不同地貌单元，岩土层种类较多，且分布、埋深、厚度及性能变化较大，岩面起伏变化大，孤石异常发育，因抗压、抗拔桩要求桩端持力层为全风化花岗岩或砂砾状强风化花岗岩或碎块状强风化花岗岩，桩端进入持力层不小于1m，并且要求抗拔桩有效桩长不小于10m，所以在部分砂砾状强风化岩突出变浅或基底下浅表孤石集中发育区域，考虑旋挖引孔植入PHC桩施工工艺。
这样可以同时满足设计持力层和桩长要求，采用旋挖机引孔工艺施工，柴油锤击预应力管桩植入施工。
1、旋挖植桩工艺测量定位-旋挖机施工成孔-桩侧混凝土预先灌注-锤机桩机就位-吊桩插入-桩身对中调整-压桩-送桩-接桩-压入设计土层-固定-安放钢筋笼-桩芯混凝土灌注-开拔护筒-进入下一桩施工。
(1)旋挖钻孔施工钻孔桩桩位的测量放样根据设计图纸的具体位置，现场放线定出桩位后，做好桩位的轴线标记并对具体桩位布设坚固、稳妥的记号，开始埋设护筒，开钻，钻至设计要求持力层，取样，待各方确认深度及持力层，进入下一道工序。
(2)桩侧混凝土灌注1）、将桩机移开，算出理论混凝土量，装上导管架，将导管插入桩底，灌入混凝土。
2）、水下灌注砼的技术要求桩身混凝土采用水下C15细石混凝土，抗渗等级不小于P10，有极好的和易性。
保证下道工序能顺利植入管桩。
理论上浇灌混凝土量要大于设计量，保证混凝土在植桩过程中能填满桩侧。
（3）锤击钻机植入管桩施工用RTK复核桩基中心，拉起十字型护桩，同时桩机下的工人绑好起吊桩管的钢丝绳，用桩机自配吊机起吊桩管喂桩，喂桩之前先对管桩桩头进行十字型钢桩桩头焊接，后对准预先放样的桩位，缓慢对中放入管桩，如需接桩，将第一节管桩固定，吊起第二节管桩，垂直对接焊接，待管桩连接完成后缓慢压入，压入过程中每下一节需使用水平仪测垂直度两次，保证垂直度满足要求，直到将管桩压入设计地层2m，将上端固定。
第二节、施工进度控制计划一、施工进度计划安排自开工之日起，总桩数约112根，计划以1台柴油锤击桩机、2台旋挖钻机进行成桩作业，管桩机每台机平均按每天8根桩计算，旋挖桩机每台机按每天4根计算。
1.工程概况1.1****北区A组团141～177栋建筑工程为坡地建筑，房物间间距较近，栋与栋之间有高差。
1.2其中141～147，163、164、166、167、168、176、177主体为桩基础，148、149、160～162、172～169为软基，室外园林建筑挡土墙和分户墙设计地基加固处理采用树根桩，直径为150mm，根椐地勘报告，桩长约6～9米，桩端持力层为残坡积粉质粘土。
2.工程特点2.1地面以下4.5m~5为人工杂填土或软土，容易塌孔，造成钻孔困难。
2.2场地狭窄，对钻机的就位和移位有较大影响。
2.3园建挡土墙标高较多，施工移机次数较多。
3.施工准备：3.1根据甲方提供的设计图纸及基线，由专业施工技术人员对桩位准确定位并放桩位点3.2结进场的钻机，泵机应进行安装和试运转，保证确保施工时机械正常进行。
3.3现场泥土含太多砂，故泥浆配置采用成品泥粉配制泥浆。
4.施工方案4.1施工工艺流程图一4.2施工方法及技术措施4.2.1桩的施工顺序A区施工由170向160方向流水施工，B区由141～149方向流水施工。
4.2.2.测量放线：用全站仪按设计要求放桩位,并用钢筋标识，经现场质量员检查后方可进行施工。
4.2.3挖导槽及护筒。
4.2.4桩机就位4.2.4.1钻孔机采用MGJ-50型锚杆工程钻机，根据工程要求配备150mm回转式钻头。
就位前，首先将现场按要求将场地用挖机挖到基础垫层底标高并垫实整平，并根据桩位铺设钻机的行走轨道，测放桩位：用全站仪按设计要求放桩位,并用钢筋标识。
4.2.4.2钻机稳固，保证钻机水平，垂直对准桩位，保证桩中心位置偏差不大于20MM。
4.2.5钻孔由于本工程的施工是从室外自然地面直接往下钻孔，每栋同一标高钻孔的长度需现场根据地勘报告确定，及每幢按最低位桩位钻进入持力层一米后确定总桩长（141～177桩尖持力层为残坡积粉质粘土），此区域内相同标高的桩均按此桩长度来控制钻孔深度。
静钻根植桩施工方案引言静钻根植桩是一种常见的土木工程中使用的基础施工方式。
它适用于各种地质条件下的建筑物和结构物的基础设施。
本文档将介绍静钻根植桩的施工方案及其相关工艺、材料和设备。
1. 概述静钻根植桩是一种采用钢筋混凝土或预应力混凝土材料，将桩体直接钻入地下并在钻孔中灌注浆液的施工方法。
它通过静力负荷将桩体端部固定在地下，形成稳定的基础支撑。
2. 施工前准备2.1 地质勘探在进行静钻根植桩施工前，需要进行地质勘探，了解地质条件、土层性质以及地下水位等信息。
这有助于确定钻孔的位置、孔径和桩长等参数。
2.2 施工方案设计根据勘探结果，结合工程设计要求和施工条件，制定静钻根植桩的施工方案。
包括桩的布置方案、桩长和孔径的确定，以及钻孔和浆液灌注等工艺流程。
2.3 材料和设备准备准备所需的材料和设备，包括静钻机、钻具、孔内护壁、钢筋和混凝土等施工材料。
确保所有材料和设备符合相关标准，并具备施工所需的数量和质量。
3. 施工过程3.1 建立工地安全保护措施在施工现场周围设置围挡，并按照相关规定配备必要的安全警示标志和人员防护设施，确保施工的安全性。
3.2 钻孔使用静钻机进行钻孔作业。
根据施工方案确定钻孔的位置和孔径。
钻孔过程中要注意控制钻孔的垂直度、孔壁的稳定性和钻孔的深度等因素。
3.3 孔内护壁在钻孔过程中，根据地质条件和施工要求，选择合适的孔内护壁方式。
可以使用套管、套筒或与土壤形成键结的方法来稳定钻孔。
3.4 钢筋安装在完成钻孔和孔内护壁后，开始进行钢筋安装。
根据施工方案和设计要求，将预制的钢筋根据桩的布置方案放置在钻孔中，并确保钢筋的固定性和稳定性。
3.5 浆液灌注在钢筋安装完成后，通过对钻孔进行浆液灌注，将混凝土灌注到钻孔中。
浆液灌注的目的是固定钢筋和填充钻孔空隙，形成稳定的根植桩。
3.6 后期处理待浆液灌注完成后，需要对根植桩进行后期处理。
包括对浆液的养护、钢筋的保护和检测，以及桩顶的处理和防水等工作。
静钻根植桩专项施工方案1. 引言静钻根植桩是一种常用于建筑工程中的桩基处理技术，通过将钢筋或钢管沉入地下并注入混凝土，在土壤中形成桩基，提供土壤的稳定性和承载力。
本文档旨在描述静钻根植桩的专项施工方案，包括施工前的准备工作、施工流程、质量控制以及施工后的处理等内容。
2. 施工前准备工作2.1 设计和方案确定在进行静钻根植桩施工之前，需要根据工程的需求，委托专业设计机构进行设计和方案确定。
设计机构应考虑地质情况、承载力要求、桩基布置等因素，提出合理的施工方案。
方案确定后，施工单位需要与设计机构进行充分的沟通和确认。
2.2 施工人员培训和技术交底施工单位应组织施工人员进行相关的培训和技术交底，确保施工人员熟悉静钻根植桩的施工工艺和操作要点，具备相应的安全防护意识和操作技能。
2.3 材料采购和检验施工单位根据设计要求，采购符合规范要求的钢筋、钢管和混凝土等材料。
在施工前，要对材料进行检验，确保其质量符合要求。
同时要做好材料的验收记录和质保证书的建档工作。
2.4 施工现场准备工作施工单位需要在施工现场进行必要的准备工作，包括临时办公室、施工道路、安全警示标识等的设置。
同时要对现场进行勘察和测量，确定桩基布置的位置和深度，并做好相应的标记。
3. 施工流程3.1 钻孔施工首先，在桩位进行标定，确定钻孔中心。
然后利用静钻机进行钻孔，根据设计要求，控制钻孔的直径和深度。
在钻孔过程中，要及时清理孔底的泥浆，避免对桩基质量的影响。
3.2 钢筋或钢管安装完成钻孔后，将钢筋或钢管插入孔内，确保其垂直度和几何位置的精度。
对于较深的孔洞，可以采用段进法进行安装，即将钢筋或钢管分段送入孔内并衔接好。
在安装过程中，要注意防止钢筋或钢管的变形和损坏。
3.3 混凝土灌注在钢筋或钢管安装完成后，进行混凝土的灌注工作。
在灌注过程中，要注意控制灌注的速度和压力，确保混凝土充实和密实。
灌注完成后，要对灌注口进行封堵，防止混凝土流失。
3.4 养护和试验施工完成后，需要对根植桩进行养护和试验。
1. 引言静钻根植桩是一种常用的基础施工技术，适用于各种土质条件下的建筑工程。
本文档将详细介绍静钻根植桩的施工方案，包括施工前的准备工作、施工过程的步骤及注意事项。
通过遵循本方案，能够保证静钻根植桩施工的顺利进行。
2. 施工前的准备工作2.1 确定施工设计在施工前，需要根据工程要求和土质条件，确定静钻根植桩的施工设计。
设计要包括桩的直径、长度、间距等参数，以及桩的材质和承载力要求等。
2.2 检查施工场地施工前需要对施工场地进行检查，确保场地平整，没有障碍物。
同时，还需要考虑场地的承载力和水位情况，以便合理安排施工进度和工艺。
2.3 配置施工设备和材料根据施工设计要求，准备合适的静钻设备和材料。
静钻设备包括钻机、钻杆等，材料包括钢筋、混凝土等。
确保设备和材料的质量符合相关标准，并做好维护和保养工作。
3. 施工步骤3.1 定位和布桩首先，在施工场地标定桩位，确定桩的位置和间距。
然后，根据设计要求和标定位置，进行桩位布置，确保桩的位置准确无误。
3.2 钻孔根据设计要求，使用静钻设备进行钻孔。
钻孔深度应保证桩的整体承载力。
在钻孔过程中，要注意钻机的稳定操作，防止孔壁坍塌和溜杆现象。
3.3 清孔完成钻孔后，进行清孔作业。
清孔可以使用水冲洗或吹扫的方式，将孔内的泥土和杂质清除干净。
清孔后，应检查孔的平整度和垂直度，确保桩的安装质量。
3.4 安装钢筋将预先加工好的钢筋安装到孔内。
钢筋的布置要按照设计要求进行，确保钢筋的位置和间距符合要求。
在安装钢筋过程中，要注意钢筋的连接和固定，确保钢筋与桩体的良好连接。
3.5 浇注混凝土完成钢筋安装后，开始进行混凝土的浇注。
混凝土要根据设计要求配制，同时要保证浇注质量和施工进度。
在浇注过程中，要注意控制浇注速度和均匀性，避免产生气泡和夹杂。
3.6 后处理浇注混凝土后，进行后处理工作。
包括养护混凝土、清理施工现场等。
养护时间一般为28天，期间要对混凝土进行适当的加湿和保护，保证其强度的逐渐提高。
树根桩施工方案范文一、项目概述树根桩是一种通过深挖土壤、护装树根、注浆加固、钢管填充等工艺，用以保护树木并增强地基承载能力的工程技术。
本方案旨在介绍树根桩的施工过程与技术要点，确保树木的生长环境并提升地基的稳定性。
二、施工前准备1.项目组织：指定施工队伍，设立专门的施工组织机构，明确责任与权限。
2.方案编制：根据树木的生长状况、地质勘察数据、设计要求等信息，制定施工方案并报批。
3.技术准备：准备所需的施工设备、工具和材料，并做好检修和调试准备工作。
三、施工工艺与流程1.树木保护：在施工前，应对树木进行保护，包括修剪枝叶、绑扎树干、搭设防护网等措施，以保证树木的安全和生长。
2.现场布置：根据施工图纸的要求，对施工场地进行标定和布置，确保施工的准确性和高效率。
3.土方开挖：根据设计要求和实际情况，采用人工或机械开挖的方式，将土方挖至设计标高以下，以制造桩孔所需的空间。
挖掘过程中应注意避免对树木造成伤害。
4.树木挖空：根据设计要求，将桩孔下部空间内的树根挖空，并保留树根与树干的连接，以保证树木的稳定和生长。
5.树木根部护装：在树木周围的桩孔壁面进行护装，以防止土壤塌方和对树木根部造成损害。
护装材料一般采用混凝土、砖砌等。
6.桩孔加固：根据设计要求，采用注浆、钢筋加固等技术手段，对桩孔内部进行加固，提升桩身的稳定性和承载能力。
7.树根填充：在桩孔内部将树根填充至设计标高，采用细石混凝土、注浆等方式，保证根部的稳定和生长。
8.钢管填充：在树根填充完成后，采用钢管填充方式，将钢管嵌入桩孔内部，以提升桩身的稳定性和整体强度。
9.灌浆加固：对钢管进行灌浆加固，填充桩孔内的空隙，以提升桩身的承载能力和稳定性。
10.完工验收：在施工完成后，进行工程的检查与验收，确保施工质量达到设计要求和技术标准。
四、安全保障与施工注意事项1.施工人员必须经过专业培训，持证上岗，严格执行作业规程和安全操作规范，确保人身安全。
2.施工现场必须设立明显的警示标志，保持施工区域的清洁，确保作业平台的稳定。
宁波江北区下沉式再生水厂（一期）项目桩基工程试桩施工方案宁波江北区下沉式再生水厂（一期）项目桩基和围护工程静钻根植桩试桩施工方案浙江鸿晨建设有限公司2020.7宁波江北区下沉式再生水厂（一期）项目桩基工程 试桩施工方案浙江鸿晨建设有限公司 2目 录1.编制依据 (3)2.工程概况 (3)2.1 工程概况 ···································································· 错误!未定义书签。
2.3 工程特点 (4)2.4地质及地貌情况 (4)2.4.2土层物理力学性质参数建议值 (5)3.1 施工平面布置 (4)3.2施工临时用电 ······························································· 错误!未定义书签。
目录1.编制依据 (1)2.工程概况 (1)2.1工程概况 (1)2.2主要工程量 (1)2.3工程特点 (2)2.4地质及地貌情况 (2)3. 施工组织部署 (4)3.1施工平面布置 (4)3.2施工临时用电 (5)3.3施工临时用水 (5)3.4项目管理机构配备 (5)3.5施工机械设备配置 (7)3.6劳动力资源配置 (8)4．主要施工方案 (8)4.1施工准备 (8)4.2定位放线 (9)4.3工程桩材验收及存放 (10)4.4桩施工工艺流程 (12)5.施工进度计划及保证措施 (20)5.1施工进度计划 (20)5.2保证工期的具体措施 (20)6.施工质量保证体系及措施 (21)6.1质量目标 (21)6.2质量保证体系 (21)6.3质量管理措施 (21)6.4质量保证技术措施： (22)7.施工安全保证体系及措施 (24)7.1安全管理目标： (24)7.2安全保证体系： (24)7.3安全管理制度及办法： (25)7.4安全组织技术措施： (28)8.文明施工、施工环境保证体系及措施 (29)8.1环境保证措施 (29)8.2文明施工保证措施 (32)附1、平面布置图2、进度计划表I1.编制依据本施工方案依据以下规范、图纸及文件编制：1、《110KV桑田变电站桩位平面布置图》2、《110KV桑田变电站岩土工程勘察报告》3、《静钻根植桩基础技术规程》Q/NZD002-20114、《静钻根植先张法预应力混凝土竹节桩》2012浙G375、《建筑施工组织设计规范》GB/T50502-20096、《宁波市建筑桩基设计与施工细则》2001甬DBJ02-127、《建筑桩基技术规范》JGJ94-20088、《建筑基桩检测技术规范》JGJ106-20039、《地基基础质量验收规范》GB50202-200210、《施工现场临时用电安全技术规范》JGJ46-200511、《工程测量规范》GB50026-200712、《建筑施工场界噪声限值》GB12523-201113、《大气污染物综合排放标准》GB16297-199614、《环境空气质量标准》GB3095-199615、《污水综合排放标准》GB8978-2002 2.工程概况2.1 工程概况拟建工程位于慈溪市杭州湾新区,拟建物主要为一幢1层配电装置楼，高8.5米，钢结构框架，设计单柱荷载约750kN左右，本工程拟采用浅基础或桩基础。
场地东面为直江三号河，场地北边为滨海五路，交通便捷。
场地目前已平整，自然标高在3.5米左右。
拟建工程由宁波市电力设计院有限公司设计。
12.2 主要工程量施工图上共有桩数102枚。
2.3 工程特点根据浙江省华夏工程勘察院提供的110kV桑田变电站岩土工程勘察报告，本工程采用PHDC650-500(100)AB-15C80+PHC600(110)AB-27C80预应力混凝土, 竹节桩加预应力混凝土管桩。
采用静钻耕植工法沉桩，钻孔直径0.75，底部扩孔直径1.125，桩周水泥浆水灰比为1.0，注浆压力位2MPa;桩端水泥浆水灰比为0.60，注浆压力位2MPa。
水灰比及注浆压力具体由现场试桩确定，平均桩长约42米。
单桩竖向承载力特征值 Ra=1200KN。
桩顶标高1~37#为-3.250，38~73#为-2.950(相对于±0.000),具体以承台详图为准。
桩顶标高74~99#为-3.150，74~79#为复合配筋预应力管桩,80~99#为PHC A 500(100)-15b，桩长均为15米，单桩竖向承载力特征值 Ra=330KN。
22.4地质及地貌情况2.4.1 土层地质特征根据现场原位测试资料、钻探编录资料及土工试验指标，结合当地地质层序资料，地基土自上而下分为4个工程地质层，6个工程地质亚层，其岩性和分布从上往下分述如下:1、①0层：杂填土（mlQ）杂色，松散，主要由块石，碎石及粘性土组成，为近期人工填土。
该层全场分布，厚0.30m～0.80m，土质不均，物理力学性质差。
2、①1层：粉质粘土（mQ43）灰黄色，可塑，厚层状，含铁质氧化斑点，切面稍具光泽反应，韧性及干强度中等，无摇振反应。
该层全场分布，厚0.80～1.10m，顶板标高2.50～3.55m，中偏高压缩性，力学性质一般。
3、③层：砂质粉土（al-mQ42）灰色，上部松散状，往下稍～中密，厚层状，切面无光泽反应，韧性及干强度低，摇振反应迅速。
该层全场分布，厚20.90～21.40m，顶板标高1.45～2.75m，中压缩性，物理力学性质稍好。
4、④1层：淤泥质粘土（mQ41）灰色，流塑，厚层状，局部夹粉土薄层，切面具光泽反应，韧性及干强度中等，无摇振反应。
该层主要分布在场地北部，厚7.0～15.70m，顶板标高-18.55～-18.95m，高压缩性，物理力学性质差。
35、④2层：淤泥质粉质粘土（mQ41）灰色，流塑，薄层状，单层厚度1～10mm，切面稍具光泽反应，韧性及干强度中等，局部夹粉土、粉砂薄层，局部轻微摇振反应。
该层全场分布，厚2.0～17.10m，顶板标高-19.30～-34.60m，高压缩性，力学性质差。
6、⑦层：粘土（mQ32）灰色，软塑，厚层状为主，局部夹粉土薄层，切面具光泽反应，韧性及干强度高，无摇振反应。
该层全场分布，顶板标高-35.85～-35.60m，揭露最大层厚16.40m，高压缩性，物理力学性质一般。
3. 施工组织部署3.1 施工平面布置本着方便施工、利于管理、争创文明创优达标工地、按业主的要求进行施工平面布置。
1）办公区域采用1间装修好并配有空调的集装箱作为办公室。
2）现场照明采用1个3000瓦的镝灯。
3）现场一级电源采用1个符合国家标准的配电箱，采用三相五线制，配有电表、熔断器等。
施工用电，由业主指定的用电接入口，从一级电源箱向外以电缆方式输配电。
电缆的下接端为1个符合国家标准的二级配电箱，再从二级配电箱以电缆方式给施工班组电气房内的三级配电箱送电，然后统一分配给班组电焊机、照明及备用接口。
4）施工场地已经道路处理，施工中合理安排施工顺序,为保证施工质量尽量利用现有场地安排施工机械、材料的进、出场。
5）本工程桩位布置较规则，为充分利用现场有利条件，根植桩应逐排4施工。
3.2施工临时用电施工中，从业主指定的用电接入口将电源接入施工场地，为满足施工及生活用电需求，施工用电接入口供电能力不得低于350KV A。
3.3施工临时用水根据施工工艺，施工用水为间歇性供水，拟从厂区自来水管网用D=50mm消防水管接后台搅拌系统的自备水箱，由自备水箱供水。
生活用水利用施工区自来水管网用D=25mm塑料管接至生活区。
3.4 项目管理机构配备3.4.1管理机构为优质高效承建好本工程，我公司专门组建项目经理部，配备具有同等工作经验并熟悉根植桩施工的项目经理全面负责本工程项目的施工组织和管理。
项目部由项目经理、项目技术负责人、技术员、质量员、安全员、测量员组成。
项目经理部在项目经理的领导下，作为本项目管理的组织机构，全面负责本工程从开工到竣工全过程的施工管理工作，是我公司派驻在本工程项目上的代表，以保证本工程的质量及工期等都能达到业主的要求。
3.4.2管理机构关系图53.4.3 项目主要负责人职责A、项目经理职责1）按工程施工进度进行适当的组织机构调整，制定规章制度，明确有关人员的职责，组织项目经理部开展工作。
2）实施工程承包合同，代表企业认真履行合同中的各项条款，确定工程管理总目标和阶段目标，进行目标分解，制定总体控制方案，确保项目高效、优质、低耗建设成功。
3）贯彻执行国家和工程所在地的有关法律、法规和政策，执行企业的各项管理制度和规定。
4）负起施工方职责，并进行监督、检查，实现工期、质量、成本、安全及文明施工目标。
5）及时、适当地作出项目管理决策，包括出现的非规范事件和下级6请示的重大问题。
6）建立、完善内部及对外信息管理系统，协调好项目部各部门之间的关系，要特别重视外部公共关系。
B、项目技术负责人职责1）在项目经理的领导下，负责工程项目的施工技术管理工作。
2）组织项目施工管理人员，学习和熟悉施工图并按图纸施工，参加图纸会审，负责静钻根植桩工程技术、质量及安全交底。
3）参与项目工程施工计划的安排，解决施工中的技术问题，及时对设计变更进行技术核定。
4）负责隐蔽工程验收，并做好资料汇总工作。
5）按合同要求负责编制竣工图。
6）具体负责工程质量事故的分析和资料整理，以及质量返修等工作。
3.5 施工机械设备配置拟投入主要施工机具一览表73.6 劳动力资源配置作业人员明细4．主要施工方案4.1 施工准备4.1.1技术准备1) 静钻根植桩为非挤土桩，可不对邻近厂房、道路等采取防挤措施。
施工范围内有消防管道及下水道通过，距离工程桩位置较近，施工前需业主单位协助将消防管道及下水道、电缆等移出施工场地范围。
2) 做好图纸自审、会审工作。
3) 准备静钻根植桩施工有关记录资料。
5) 把施工规范、地质状况、配桩情况、水泥浆配制、钻孔速度控制及根据以往施工经验认为施工中可能出现的技术问题等作为重点内容对作业人员进行施工技术交底。
6)做好控制点交接以及场内增设控制点的测量和埋设，测放桩位轴线，测放桩位，把轴线引到施工场地外保护好，经常校核桩位。
4.1.2材料进场准备工作1)根据施工场地特点、施工顺序及业主方要求安排现场桩堆放区域。
2)根据本方案的计划安排及实际施工进度，编制管桩、竹节桩需求周计划和月计划，报桩厂，督促桩材供应商按计划进桩，做好桩的验收工作，8不合格桩不能进入现场。
3）根据本方案的计划安排及实际施工进度，编制水泥需求计划，报水泥供应商，督促供应商按计划供应水泥。
对于进场的水泥要严格检查水泥标号，不合格的水泥不能用于本工程桩基施工。
4）按照要求准备相应数量的焊丝，焊丝必须具有产品合格证和复检报告。
4.1.3施工场地的准备工作1) 详细调查掌握工程环境、场地及填土层的特性，并办好施工场地移交手续（包括地形图资料、地质勘察报告资料、测量控制点等资料），施工机械停放选择适当场地。
2) 施工场地较平整，施工中利用厂区排水系统排水，由于施工废水中含大量泥沙，施工过程中要经常对排水管沟进行清理，保持管沟畅通。
3) 混凝土地面的破碎要根据施工进度进行，保证桩机就位位置处的混凝土地面完整，破碎宽度应略大于挖机抓斗宽度。
4.1.4施工力量准备项目部管理人员均参与过3个以上静钻根植桩施工项目，对根植桩施工有比较深刻的认识，在自己所负责的工作方面具有丰富的经验。
在全公司抽调专业技术过硬、综合素质合格的班组作业人员投入本试桩项目，特殊作业人员全部持证上岗，保证施工中作业人员的相对稳定，实行定人、定岗制度。
4.2 定位放线1）为了保证施工桩位的测量精度，根据业主提供的测量控制点，在施工场地周围基本不受施工影响的地方布设4个能够通视的施工控制点。
