XY数控工作台设计说明书

目录1。

课程设计目的 (1)2。

课程设计任务 (1)2.1设计题目： (1)2。

2技术数据 (1)2。

3技术要求 (1)3。

总体结构设计 (1)3.1滚珠丝杠设计 (2)3.2滚珠丝杠副的选取 (3)3。

3稳定性运算 (4)3。

4压杆稳定性计算 (5)4.滚动导轨 (6)4。

1计算行程长度寿命 Ts (6)4。

2计算动载荷 (6)5。

步进电机的选择 (8)5.1步距角的确定 (9)5.2步进电机转矩校核 (10)5.3频率校核 (12)6.总结 (12)7。

参考文献 (13)1。

课程设计目的本课程设计的目的在于培养学生对典型机电一体化产品机械结构的设计能力和对机电伺服系统的设计能力,在学习有关专业课程设计的基础上，进行机电系统设计的初等训练，掌握手册、标准、规范等资料的使用方法，培养分析问题和解决问题的能力,为以后的毕业设计打下良好的基础.2.课程设计任务2。

1设计题目：X—Y双坐标联动数控工作台设计2。

2技术数据工作台长×宽（mm)：450×310工作台重量(N)：3300行程（mm）：ΔX=60－100；ΔY=50－100脉冲当量:0。

05-0。

08mm/p2。

3技术要求(1）工作台进给运动采用滚珠丝杠螺旋结构（2)滚珠丝杠支撑方式：双锥-简支型（3）驱动电机为反应式步进电机（4）步进电机与滚珠丝杠间采用齿轮降速要求消除齿轮间隙3.总体结构设计数控工作台采用由步进电机驱动的开环控制结构,其单向驱动系统结构简图如图所示:实际设计的工作台为X、Y双坐标联动工作台，工作台是由上拖板、中拖板、下拖板及导轨、滚珠丝杠等组成.其中下拖板与床身固联，它上面固定X向导轨，中拖板在下拖板的导轨上横向运动，其上固定Y向导轨,上拖板与工作台固联,在Y向导轨上移动。

X、Y导轨方向互相垂直。

3。

1滚珠丝杠设计滚珠螺旋传动按滚动体循环方式分为外循环和内循环两类，其中应用较广的是插管式和螺旋槽式,它们各有特点,其轴向间隙的调整方法主要有垫片调隙式和螺纹调隙式。

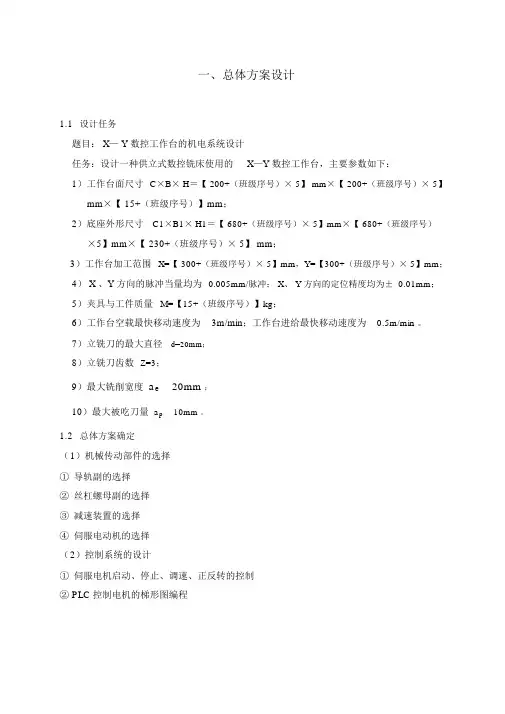

一、总体方案设计1.1设计任务题目： X— Y 数控工作台的机电系统设计任务：设计一种供立式数控铣床使用的X—Y 数控工作台，主要参数如下：1）工作台面尺寸C×B× H＝【 200+（班级序号）× 5】 mm×【 200+（班级序号）× 5】mm×【 15+（班级序号）】mm；2）底座外形尺寸C1×B1× H1＝【 680+（班级序号）× 5】mm×【 680+（班级序号）×5】mm×【 230+（班级序号）× 5】 mm；3）工作台加工范围X=【 300+（班级序号）× 5】mm，Y=【300+（班级序号）× 5】mm；4） X 、Y 方向的脉冲当量均为0.005mm/脉冲； X、 Y 方向的定位精度均为± 0.01mm；5）夹具与工件质量M=【15+（班级序号）】kg；6）工作台空载最快移动速度为3m/min；工作台进给最快移动速度为0.5m/min 。

7）立铣刀的最大直径d=20mm；8）立铣刀齿数Z=3；9）最大铣削宽度a e20mm ；10）最大被吃刀量a p10mm 。

1.2总体方案确定（1）机械传动部件的选择① 导轨副的选择② 丝杠螺母副的选择③ 减速装置的选择④ 伺服电动机的选择（2）控制系统的设计① 伺服电机启动、停止、调速、正反转的控制② PLC 控制电机的梯形图编程XY数控工作台结构Y 方向传动机构微机工作台电型步进电接动机减速器机驱滚珠丝杠口动电人机接口路减步进电速滚器珠动机X 方向传动机构丝杠系统总体方案结构框图1.3设计的基本要求（1）按照机械系统设计的步骤进行相关计算，完成手写设计说明书。

（2）计算结果作为装配图的尺寸和零部件选型的依据，通过 AutoCAD软件绘制 XY数控工作台的总装配图，并绘制 AO图纸。

XY⼯作台说明书⽬录⼀、设计说明（⼀）设计任务（⼆）总体⽅案的确定（三）系统总体⽅案设计⼆、机械部分设计（⼀）脉冲当量的选定（⼆）步进电机的选⽤（三）计算铣削⼒（四）滚珠丝杠副的选⽤（五）⼯作台尺⼨确定:（六）滚珠丝杠长度确定（七）丝杠传动效率计算（⼋）丝杠稳定性验算（九）丝杠刚度验算（⼗）计算减速器传动⽐（⼗⼀）齿轮机构设计（⼗⼆）传动系统是转动惯量计算（⼗三）步进电动机负载能⼒校验（⼗四）导轨的选型及计算三、控制系统电路设计（⼀）接⼝设计（⼆）伺服系统设计（三）步进电机驱动电路设计（四）运动控制器控制原理四、控制软件结构设计（⼀）直线插补程序（⼆）圆弧插补程序参考⽂献⼀、设计说明本设计是以PC平台为基础的数控X-Y⼯作台实验系统，它具有直线插补和圆弧插补等数控系统所使⽤的常⽤功能，结构简单，操作⽅便，控制精度相对较⾼, 可靠性、稳定性和实⽤性都很好。

X、Y两⽅向的运动各由⼀台步进电机控制。

数控系统每发出⼀个信号，步进电机就⾛⼀步，并通过中间传动机构带动两⽅向精密细⼩和形状复杂的零件。

线切割技术、线切割机床正在各⾏各业中得到⼴泛的应⽤。

因此研究和设计数控线切割有很强的现实意义。

微机控制技术正在发挥出巨⼤的优越性。

（⼀）设计任务:设计⼀个数控X-Y⼯作台及其控制系统,该⼯作台可安装在铣床上,⽤于铣削加⼯.设计参数如下:最在铣削直径： 20mm最在铣削宽度： 8 mm最⼤铣削深度： 5 mm加⼯材料：碳钢⼯作台加⼯范围： X=250,Y=180最⼤移动速度： 3 m/min（⼆）总体⽅案的确定数控X—Y⼯作台的总体⽅案设计应考虑以下⼏点：1．⼯作台应具有沿纵向和横向往复运动、暂停等功能，因此数控控制系统采⽤连续控制系统。

2．在保证⼀定加⼯性能的前提下，结构应简单，以求降低成本。

因此进给伺服统采⽤伺服电机开环控制系统。

3．纵向和横向进给是两套独⽴的传动链，它们各⾃由各的伺服电动机、联轴器、丝杠螺母副组成。

毕业设计工作台设计说明书学校名称：山东科技大学设计队员：指导老师：二〇一四年三月一、总体方案设计（1）系统的运动方式与伺服系统由于工件在移动的过程中没有进行切削，故应用点位控制系统。

定位方式采用增量坐标控制。

为了简化结构，降低成本，采用步进电机开环伺服系统驱动X-Y工作台。

（2）计算机系统本设计采用了与MCS-51系列兼容的AT89S51单片机控制系统。

它的主要特点是集成度高，可靠性好，功能强，速度快，有较高的性价比。

控制系统由微机部分、键盘、LED、I/O接口、光电偶合电路、步进电机、电磁铁功率放大器电路等组成。

系统的加工程序和控制命令通过键盘操作实现。

LED显示数控工作台的状态。

（3）X-Y工作台的传动方式○1导轨方案一:滚珠导轨方案二:滑动导轨○2传动副方案一:滚珠丝杠方案二:同步带为保证一定的传动精度和平稳性，又要求结构紧凑，所以选用丝杠螺母传动副。

为提高传动刚度和消除间隙，采用预加负荷的结构。

由于工作台的运动载荷不大，因此采用有预加载荷的双V形滚珠导轨。

采用滚珠导轨可减少两个相对运动面的动、静摩擦系数之差，从而提高运动平稳性，减小振动。

考虑电机步距角和丝杆导程只能按标准选取，为达到分辨率的要求，需采用齿轮降速传动。

1.1 设计任务设计一个SMT贴装机机械手系统运动平台。

该平台可用于实现SMT贴装机的定位.自定设计参数如下：重复定位精度为±0.01mm，定位精度为0.025mm。

负载重量G=150N；平台尺寸C×B×H＝mm×mm×mm；底座外形尺寸C1×B1×H1＝mm×mm×mm；最大长度L=388mm；工作台加工范围X=55mm，Y=50mm；工作台最大快移速度为1m/min。

1.2 总体方案确定图1-1 系统总体框图二、机械系统设计2.1、工作台外形尺寸及重量估算X 向拖板（上拖板）尺寸：长⨯宽⨯高 145×160×50 重量：按重量=体积×材料比重估算3214516050107.81090--⨯⨯⨯⨯⨯≈N Y 向拖板（下拖板）尺寸： 14516050⨯⨯ 重量：约90N 。

目录一、课程设计目的 (2)二、课程设计任务及内容 (2)三、总体方案的确定 (3)1、机械传动部件的选择 (3)2、控制系统设计 (4)四、机械传动部件的计算与选型 (4)1、导轨上移动部件的重量估算 (4)2、铣削力的计算 (4)3、直线滚动导轨副的计算与选型 (6)4、滚珠丝杠螺母副的计算与选型 (8)5、步进电机减速箱的选用 (11)6、步进电动机的计算与选型 (12)7、增量式旋转编码器的选用 (16)五、工作台机械装配图的绘制 (16)六、工作台控制系统电路图绘制 (16)七、步进电动机驱动电源的选择 (16)总结 (17)参考文献 (18)附录： (19)1、操作控制面板 (19)2、控制程序 (19)X-Y数控工作台机电系统设计X-Y数控工作台是许多机电一体化设备的基本部件，如数控车床的纵-横向进刀机构、数控铣床和数控钻床的X-Y工作台、激光加工设备的工作台、电子元件表面贴装设备等。

因此，选择X-Y数控工作台作为机电综合课程设计的内容，对于机电一体化专业的教学具有普遍的意义。

模块化的X-Y数控工作台，通常有导轨座、移动滑块、工作平台、滚珠丝杠螺母副，以及伺服电动机等部件构成。

其外观形式如图1所示。

其中，伺服电动机作为执行元件用来驱动滚珠丝杠，滚珠丝杆的螺母带动滑块和工作平台在导轨上运动，完成工作台在X、Y方向的直线移动。

导轨副、滚珠丝杆的螺母副和伺服电动机等均已标准化，由专门厂家生产，设计时只需根据工作载荷选取即可。

控制系统根据需要，可以选用标准的工业控制计算机，也可以设计专用的微机控制系统。

图1 X-Y数控工作台外形一、课程设计目的机电一体化技术又称为机械电子技术，它不是一门独立的工程学科，是机械技术、电子技术、信息技术、自动控制技术等相关技术综合。

机电一体化课程设计是针对机电一体化系列课程的要求，继机电一体化课程后的一门设计实践性课程。

它是理论与实践的结合，是培养学生机电一体化产品综合设计能力必不可少的教学环节。

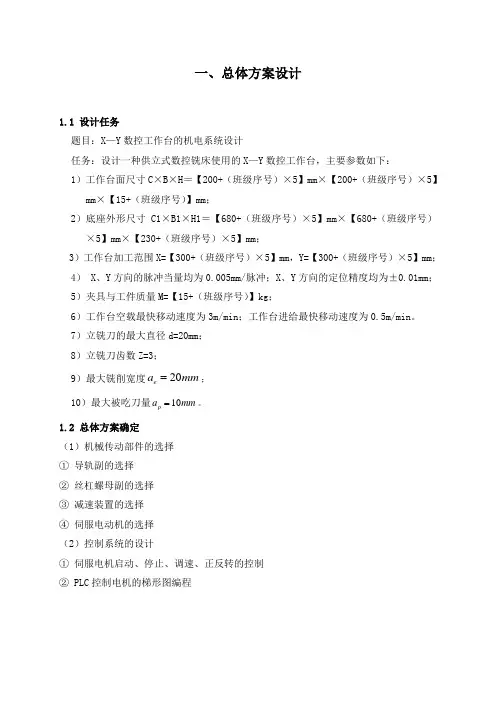

一、总体方案设计1.1 设计任务题目：X —Y 数控工作台的机电系统设计任务：设计一种供立式数控铣床使用的X —Y 数控工作台，主要参数如下：1）工作台面尺寸C ×B ×H ＝【200+（班级序号）×5】mm ×【200+（班级序号）×5】mm ×【15+（班级序号）】mm ；2）底座外形尺寸C1×B1×H1＝【680+（班级序号）×5】mm ×【680+（班级序号）×5】mm ×【230+（班级序号）×5】mm ；3）工作台加工范围X=【300+（班级序号）×5】mm ，Y=【300+（班级序号）×5】mm ； 4） X 、Y 方向的脉冲当量均为0.005mm/脉冲；X 、Y 方向的定位精度均为±0.01mm ； 5）夹具与工件质量M=【15+（班级序号）】kg ；6）工作台空载最快移动速度为3m/min ；工作台进给最快移动速度为0.5m/min 。

7）立铣刀的最大直径d=20mm ； 8）立铣刀齿数Z=3；9）最大铣削宽度20e a mm =； 10）最大被吃刀量10p a mm =。

1.2 总体方案确定 （1）机械传动部件的选择 ① 导轨副的选择 ② 丝杠螺母副的选择 ③ 减速装置的选择 ④ 伺服电动机的选择 （2）控制系统的设计① 伺服电机启动、停止、调速、正反转的控制 ② PLC 控制电机的梯形图编程XY 数控工作台结构1.3 设计的基本要求（1）按照机械系统设计的步骤进行相关计算，完成手写设计说明书。

（2）计算结果作为装配图的尺寸和零部件选型的依据，通过AutoCAD 软件绘制XY 数控工作台的总装配图，并绘制AO 图纸。

（3）按照电气控制系统的步骤进行设计，完成电机启动、停止、正反转、电动等基本工作状态控制的硬件连线图，并通过PLC 协调控制XY 电机运动，绘制相关梯形图。

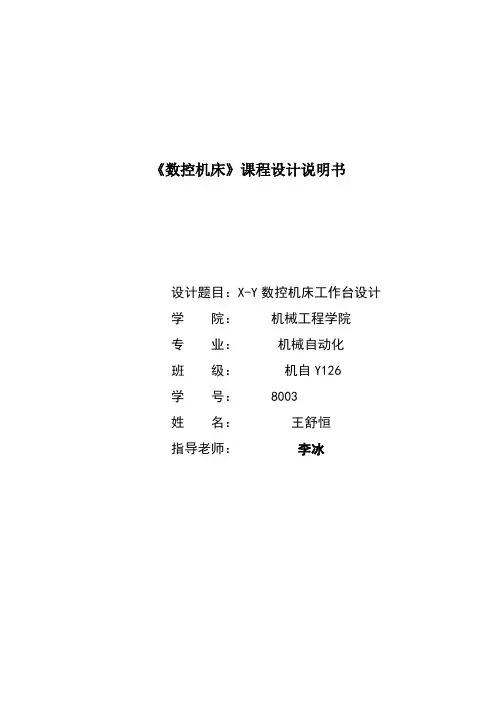

《数控机床》课程设计说明书设计题目：X-Y数控机床工作台设计学院：机械工程学院专业：机械自动化班级：机自Y126学号： 8003姓名：王舒恒指导老师：李冰摘?要当今世界电子技术迅速发展，微处理器、微型计算机在各技术领域得到了广泛应用，对各领域技术的发展起到了极大的推动作用。

一个较完善的机电一体化系统，应包含以下几个基本要素：机械本体、动力与驱动部分、执行机构、传感测试部分、控制及信息处理部分。

机电一体化是系统技术、计算机与信息处理技术、自动控制技术、检测传感技术、伺服传动技术和机械技术等多学科技术领域综合交叉的技术密集型系统工程。

新一代的CNC系统这类典型机电一体化产品正朝着高性能、智能化、系统化以及轻量、微型化方向发展。

关键字：机电一体化组成要素滚珠丝杠滚动导轨步进电机AbstractNow the world electronic technology rapidly expand, the microprocessor, the microcomputer obtain the widespread application in various area of technology, to various domains technology development enormous promotion effect. A perfect integration of machinery system, should contain the following several base elements: Basic machine, power and actuation part, implementing agency, sensing measurement component, control and information processing part. The integration of machinery is the system technology, the computer and the information processing and management technology, the automatic control technology, the examination sensing technology, the servo drive technology and the mechanical skill and so on multi-disciplinary area of technology synthesis overlapping technology-intensive systems engineering. New generation's CNC system this kind of model integration of machinery product toward the high performance, the intellectualization, the systematization as well as the featherweight, the microminiaturized direction develops.key words: Integration of machinery foundation basic component elements characteristic trend of development.目录第一章前言 (1)第二章设计主要步骤 (2)第一节确定设计总体方案 (2)一、机械传动部件的选择 (2)二、方案的比较及确定 (2)第二节机械传动部件的计算与选型 (3)一、导轨上移动部件的重量估算 (3)二、计算切削力 (4)三、滚珠丝杆传动的设计计算及效验 (5)四、步进电动机的传动计算及电机选用 (10)五、滚动导轨的设计计算 (17)六、其余附件的选择 (18)第三章致谢 (21)参考文献 (21)第一章前言当今世界数控技术及装备发展的趋势及我国数控装备技术发展和产业化的现状在我国对外开放进一步深化的新环境下 ,发展我国数控技术及装备、提高我国制造业信息化水平和国际竞争能力的重要性 ,并从战略和策略两个层面提出了发展我国数控技术及装备的几点看法。

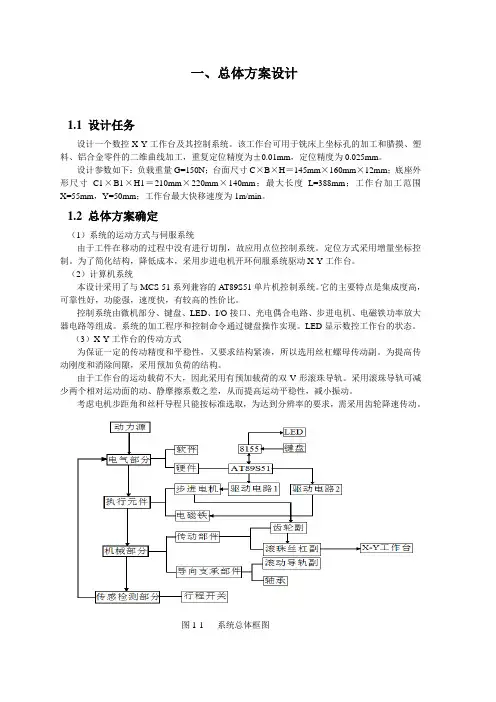

一、总体方案设计1.1 设计任务设计一个数控X-Y工作台及其控制系统。

该工作台可用于铣床上坐标孔的加工和腊摸、塑料、铝合金零件的二维曲线加工，重复定位精度为±0.01mm，定位精度为0.025mm。

设计参数如下：负载重量G=150N；台面尺寸C×B×H＝145mm×160mm×12mm；底座外形尺寸C1×B1×H1＝210mm×220mm×140mm；最大长度L=388mm；工作台加工范围X=55mm，Y=50mm；工作台最大快移速度为1m/min。

1.2 总体方案确定（1）系统的运动方式与伺服系统由于工件在移动的过程中没有进行切削，故应用点位控制系统。

定位方式采用增量坐标控制。

为了简化结构，降低成本，采用步进电机开环伺服系统驱动X-Y工作台。

（2）计算机系统本设计采用了与MCS-51系列兼容的AT89S51单片机控制系统。

它的主要特点是集成度高，可靠性好，功能强，速度快，有较高的性价比。

控制系统由微机部分、键盘、LED、I/O接口、光电偶合电路、步进电机、电磁铁功率放大器电路等组成。

系统的加工程序和控制命令通过键盘操作实现。

LED显示数控工作台的状态。

（3）X-Y工作台的传动方式为保证一定的传动精度和平稳性，又要求结构紧凑，所以选用丝杠螺母传动副。

为提高传动刚度和消除间隙，采用预加负荷的结构。

由于工作台的运动载荷不大，因此采用有预加载荷的双V形滚珠导轨。

采用滚珠导轨可减少两个相对运动面的动、静摩擦系数之差，从而提高运动平稳性，减小振动。

考虑电机步距角和丝杆导程只能按标准选取，为达到分辨率的要求，需采用齿轮降速传动。

图1-1 系统总体框图二、机械系统设计2.1、工作台外形尺寸及重量估算X 向拖板（上拖板）尺寸：长⨯宽⨯高 145×160×50 重量：按重量=体积×材料比重估算3214516050107.81090--⨯⨯⨯⨯⨯≈N Y 向拖板（下拖板）尺寸： 14516050⨯⨯ 重量：约90N 。

数控台铣X-Y工作台进给伺服系统设计指导老师:班别:姓名:学号:目录第一章系统的总体方案设计 (2)第二章机械系统设计 (3)2.1 脉冲当量和传动比的确定 (3)2.2 传动系统等效转矩惯量计算 (3)2.3 工作载荷分析及计算 (4)2.4 滚珠丝杠螺母副的选型和校核 (5)2.5 导轨的选型和计算 (8)2.6 驱动电机的选择 (9)第三章控制系统设计 (12)3.1 控制系统硬件的基本组成 (12)3.2 接口程序初始化及步进电机控制程序 (15)3.3 直线圆弧插补程序设计 (16)参考文献 (23)原始数据设计一个数控XY 工作台及其控制系统。

该工作台可安装在铣床上，用于铣削加工。

设计参数如下： 最大铣刀直径mm 最大铣削宽度 最大铣削深度 加工材料 工作台加工范围（mm ） 最大移动速度 32 mm16mm6mm碳钢X=500，Y=4503 m/min第一章 系统的总体方案设计图1-1 系统总体方案由设计任务书可知，本次设计可以采取一下方案：1.1 机械系统1.1.1 传动系统采用滚珠丝杠和联轴器传动 1.1.2 导向系统采用滚珠直线导轨 1.1.3 执行电机采用步进电动机1.2 传感系统本次设计的系统精度不高，载荷不大，因此采用开环控制。

1.3 控制系统采用步进电机来实现驱动，一般情况下多采用开环控制。

因为步进电机的输出转角与控制器提供的脉冲数有着正比关系，电机转速与控制器提供的脉冲频率成正比。

因此通常在精确度要求不是很高时，采用步进电机是合理的。

当然，由于步进电机具有高频易失步，负载能力不强的缺点。

ea pa图1-2开环控制流程图第二章 机械系统设计2.1 脉冲当量和传动比的确定根据机床或工作台进给系统所需要的定位精度来选定脉冲当量。

考虑到机械传动系统的误差存在，脉冲当量值必须小于定位精度值。

本次设计给定脉冲当量 为0.01mm 。

根据脉冲当量和系统总体方案，还有混合式步进电动机的优点，在网上（/docc/product.htm ）暂选57BYG4504型的步进电动机。
