工程技术交底书
图4 过轨管侧视图
三、路基段、过渡段过轨管
本线双线区段，在每个信号中继站信号房屋处预埋信号过轨管8根（直径为φ100），并预留电缆井（II型）。
在路基区间设置的 GSM-R无线基站、信号中继站、电气化所亭（牵变所、分区所等）等区间接入点处，均需预留通信过轨管共计4根；并在过轨管两端、线路两侧均设置通信 I型电缆井，每 2 根过轨管两端设置1对电缆井，共计4个电缆井；2对过轨管间隔在30－50米左右。
图6 路基区间接入点通信过轨示意图
路基上电力电缆均需引入路基外牵引变电所、分区所等电气化所以及区间无线。
技术交底单工程名称隧道工程接受班组一、二队工程项目过轨管预埋交底日期2018.07.23交底内容：一、适用范围本交底适用于隧道过轨管预埋。
二、过轨管预埋说明：1、刘家田隧道、枫树下隧道、天心寨隧道、大鼓山隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；2、黄家屋隧道、白石排隧道（1）隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；3、石结咀隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)DK113+270变压器洞室处设4根φ150+4根φ100电力过轨管；(3)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；4、石城隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)DK117+600变压器室处设置4根φ150+4根φ100电力过轨管；(4)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；5、省界隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)DK128+323/DK128+735变压器室处设置4根φ150+4根φ100电力过轨管；(4)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；三、主要参数：1、过轨管埋设于线路夹角45°，过轨管间距60cm；φ150过轨管壁厚4mm，φ100过轨管壁厚4.5mm；四、施工要求：1、施工前根据施工缝及综合洞室位置，提前设置好过轨管预埋位置，并进行现场放样定位，采用定位钢筋对过轨管进行固定，防止过轨管偏于，施工中严格控制位置及标高。

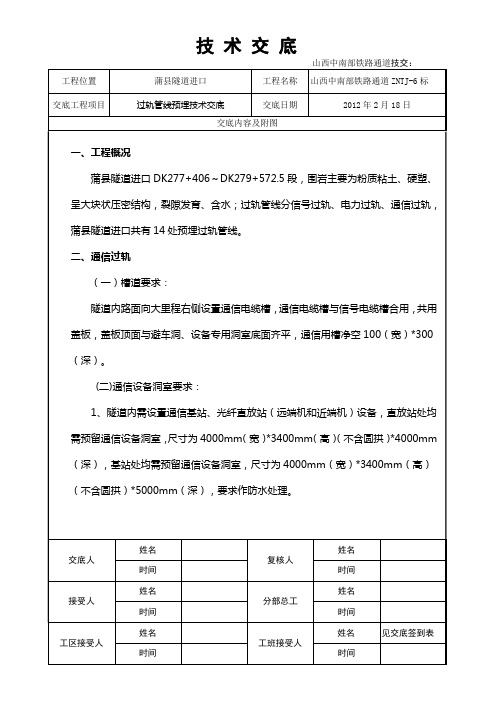

工程位置蒲县隧道进口工程名称山西中南部铁路通道ZNTJ-6标交底工程项目过轨管线预埋技术交底交底日期2012年2月18日交底内容及附图交底人姓名复核人姓名时间时间接受人姓名分部总工姓名时间时间姓名姓名见交底签到表一、工程概况蒲县隧道进口DK277+406～DK279+572.5段，围岩主要为粉质粘土、硬塑、呈大块状压密结构，裂隙发育、含水；过轨管线分信号过轨、电力过轨、通信过轨，蒲县隧道进口共有14处预埋过轨管线。
二、通信过轨（一）槽道要求：隧道内路面向大里程右侧设臵通信电缆槽，通信电缆槽与信号电缆槽合用，共用盖板，盖板顶面与避车洞、设备专用洞室底面齐平，通信用槽净空100（宽）*300（深）。
(二)通信设备洞室要求：1、隧道内需设臵通信基站、光纤直放站（远端机和近端机）设备，直放站处均需预留通信设备洞室，尺寸为4000mm（宽）*3400mm（高）（不含圆拱）*4000mm（深），基站处均需预留通信设备洞室，尺寸为4000mm（宽）*3400mm（高）（不含圆拱）*5000mm （深），要求作防水处理。
2、隧道内通信机械室均应满足一级防水要求，洞口封墙，并应满足装设防护门的要求（防护门高2.2米，宽1.2米）。
3、在隧道内通信设备洞底部设光缆余长腔，净空尺寸不小于1000mm（宽）*800mm （高）*300mm（深），并满足一级防水要求。
4、通信电缆槽至通信设备洞室的电缆余长腔预埋4根内径为Φ100热浸塑钢管。
5、洞室内沿两侧壁底面设通信地槽。
6、电缆槽、设备机房应保证通信设施基础无积水。
工程位置蒲县隧道进口工程名称山西中南部铁路通道ZNTJ-6标交底工程项目过轨管线预埋技术交底交底日期2012年2月18日交底内容及附图交底人姓名复核人姓名时间时间接受人姓名分部总工姓名时间时间姓名姓名见交底签到表（三）通信过轨相关要求：1、隧道内电力设备洞室处需预留通信过轨防护钢管，管内径为Φ100mm，连接对侧通信电缆槽，管材、电缆槽及余长腔之间连通的弯曲半径不小于900mm.通信在区间电力箱式变压器位臵过轨的数量见附件图纸。
隧道工程质量技术交底一、隧道工程质量技术交底为了确保隧道工程的质量和安全，进行质量技术交底是必不可少的步骤。
本文将详细介绍隧道工程质量技术交底的内容和要求。
1. 交底内容：隧道工程质量技术交底的内容包括但不限于以下几个方面：(1) 工程概况：介绍隧道工程的基本情况，包括工程名称、位置、设计方案等。
(2) 施工组织设计：详细说明施工组织设计方案，包括施工队伍组织、施工方法、施工进度计划等。
(3) 施工工艺：说明隧道工程的施工工艺流程，包括掘进、支护、衬砌、排水等。
(4) 施工材料：介绍隧道工程所使用的各种材料，包括混凝土、钢筋、支护材料等。
(5) 施工设备：列举隧道工程所需的施工设备清单，并对设备的性能和使用要求进行说明。
(6) 质量控制措施：详细描述隧道工程的质量控制措施，包括质量检测方法、质量验收标准等。
(7) 安全措施：说明隧道工程的安全措施，包括施工期间的安全防护、应急预案等。
(8) 环境保护措施：介绍隧道工程的环境保护措施，包括施工期间的噪音、振动、粉尘等的控制措施。
2. 交底要求：隧道工程质量技术交底需要满足以下要求：(1) 交底内容全面：确保交底内容包含了隧道工程的各个方面，涵盖了工程概况、施工组织设计、施工工艺等。
(2) 交底内容准确：交底内容应准确无误，确保信息的真实性和可靠性。
(3) 交底内容详细：交底内容应详细具体，确保施工人员能够清楚理解和执行。
(4) 交底形式规范：交底可以采用口头交底、书面交底或者图文并茂的方式进行，但必须规范明确。
(5) 交底记录保存：交底内容应及时记录并保存，以备后续查阅和核对。
3. 交底流程：隧道工程质量技术交底的流程一般包括以下几个步骤：(1) 编制交底计划：根据施工进度和需要，制定隧道工程质量技术交底的计划，明确交底的时间和地点。
(2) 组织交底会议：召集相关人员，包括设计人员、施工人员、监理人员等，进行交底会议。
(3) 交底内容讲解：由负责人员对交底内容进行详细讲解，确保所有参会人员都能够理解和掌握。
技术交底(三级交底)单位名称：中铁二十二局金温铁路扩能改造工程JWSG-Ⅲ标第三分部主送单位大沃山隧道进口班组编号交底名称隧道综合接地及过轨管线技术交底日期2014.3.17交底内容：大沃山隧道进口目前已经开始进行电缆沟槽施工，为避免综合接地及过轨管线埋设“错、碰、漏”等现象发生，确保综合接地系统及过轨管线施工质量，现将隧道内所有接地端子预埋位置、过轨管线设置位置及相关技术要求、工艺标准对施工班组进行交底。
1、隧道地段贯通地线铺设在两侧的通信信号电缆槽内，并采用砂防护措施。
2、在两侧通信信号电缆槽的线路侧外缘上部的两根φ10结构钢筋作为纵向接地钢筋，每100m断开一次。
用于隧道内接地极、接触网断线保护接地及接地钢筋间的等电位连接。
3、隧道内接地极的设置（1）II级围岩有底板钢筋的隧道及明洞地段，利用隧道底板下层的结构钢筋做为接地极：隧道底板接地极按照1米间隔选用底板结构钢筋，即在隧道底板的底层形成一个1m×1m的单层钢筋网中部“十字”交叉的两根钢筋上的网格节点要求施以“L”形焊接，其他节点绑扎；底板接地钢筋网按照一个台车位的长度考虑，间隔一个台车位设置一处。
（2）III级围岩隧道，利用锚杆和Φ16专用环向接地钢筋做为接地极，以约2倍锚杆间距选择锚杆作为接地锚杆，以约一个台车长度为间距设置环向接地钢筋。
专用环向接地钢筋与接地锚杆焊接，并通过Φ16连接钢筋与通信信号电缆槽靠线路侧侧墙上部的两根φ10纵向接地拱架上下交错连接。
（3）IV、V级围岩隧道，利用锚杆、钢拱架（或钢网片）做为接地极：锚杆接地极以约一个台车长度为间隔设置，用作接地极的锚杆环向间距要求为2倍锚杆长度；接地锚杆与钢网片、钢拱架或专用环向接地钢筋可靠焊接。
4、隧道内接地钢筋设置（1）在每个台车位（作业段）中部选一根环向结构钢筋作为环向接地钢筋，环、纵向接地钢筋间可靠焊接；纵向接地钢筋在作业段间可不连接；（2）每个作业段内的环向接地钢筋与两侧通信信号电缆槽靠线路侧外缘的纵向接地钢筋连接。
中铁二十一局集团新建黔常铁路项目部二分部技术交底编号：专用洞室过轨管平面布设图1、电力过轨：在电力电缆槽里设10根过轨钢管，连接对侧正洞电力电缆槽2.2专业洞室及无线直放站过轨布设（具体布设见下图）专用洞及无线直放站过轨管布设图1、电力过轨：在电力电缆槽里设10根过轨钢管，连接对侧正洞电力电缆槽。
2、电力过轨钢管采用直径为φ150的热浸塑钢管和φ100浸塑钢管，钢管均需抗震抗压；过轨钢管与线路成45度夹角，过轨管间中至中距离为50cm；钢管一端与电力电缆槽沟通，钢管底部应高出电缆槽底3～5cm，另一端伸至线路对侧电力电缆槽，钢管两端用布包好，以防异物进入，管口高出沟底3～5cm，过轨管设置时两端应用泡沫填充剂封堵、并在每根管中预设两根φ4mm 的铁丝，过轨管管口及壁应光滑无毛刺、弯曲半径不小于0.6m、当预埋过轨钢管有弯曲时，弯曲角度不能小于120度，电力电缆过轨保护钢管弯成S形，照明箱变洞室过轨平面布设图1、电力过轨：在照明箱变洞室处，电力电缆槽里两侧应分别预埋5根过轨钢管，平面八字节布设，预埋过轨管与隧道成45度夹角。
2、电力过轨钢管采用直径为φ150的热浸塑钢管和φ100浸塑钢管，钢管均需抗震抗压；过轨钢管与线路成45度夹角，过轨管间中至中距离为50cm；钢管一端与电力电缆槽沟通，钢管底部应高出电缆槽底3～5cm，另一端伸至线路对侧电力电缆槽，钢管两端用布包好，以防异物进入，管口高出沟底3～5cm，过轨管设置时两端应用泡沫填充剂封堵、并在每根管中预设两根φ4mm隧道口过轨管平面布设图1、电力过轨：在隧道洞口预埋4根φ150热浸塑钢过轨管，预埋管分两组预埋，每组两根，第一组预埋管一端通至对侧电力电缆槽，另一端通至正洞的电力电缆槽并在距离洞口里程2m处露头，第二组预埋管预埋在距离洞口里程约5m的位置预埋，两端在隧道两侧的电力电缆槽露头。
2、电力过轨钢管采用直径为φ150的热浸塑钢管，钢管均需抗震抗压；过轨钢管与线路成45度夹角，过轨管间中至中距离为50cm；钢管一端与电力电缆槽沟通，钢管底部应高出电缆槽底3～5cm，另一端伸至线路对侧电力电缆槽，钢管两端用布包好，以防异物进入，管口高出沟底3～5cm，过轨管设置时两端应用泡沫填充剂封堵、并在每根管中预设两根φ4mm的铁丝，过轨管管口及壁应光滑无毛刺、弯曲半径不小于0.6m、当预埋过轨钢管有弯曲时，弯曲角度不能小于120度，电力电缆过轨保护钢管弯成S形，预埋时S形管所在平面与水平面呈45°夹角以满足电缆敷设要求；要求电缆槽露头1cm，预。
