画电路图、连接实物图(有电流表)

第十五章专题训练画电路图连接实物图1．根据图甲所示的实物图在图乙中画出电路图。

2．根据图所示的实际电路，在虚线框内画出电路图。

3．如图所示，按照图甲所示的实物图，在虚线框中画出电路图。

4．请根据图甲所示电路在右边虚线框内画出相应的电路图。

5．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡6．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）7．如图所示，有两只灯泡L1和L2，还有电池、开关。

现要求将灯泡L1和L2并联起来，并用开关控制两个灯泡。

请将图中的实物元件连接起来，并在虚线框内画出对应的电路图。

8．根据左边的实物图，在右边虚线框内画出相应的电路图。

9．根据电路图连接电路，请用笔画线代替导线将图乙连好。

10．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

11．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）12．根据图甲所示的电路图，将图乙的实物电路连接完整。

13．根据如图1所示的电路图，用笔画线将图2中各元件连接起来（导线不许交叉，电流表用0~3A量程）。

14．请在图中用笔画线代替导线连接电路，要求：两灯并联，开关S同时控制两盏灯泡，导线不允许交叉。

15．用笔划线代替导线，将图中的电路连接完整。

要求：两灯串联，电路中电流约0.5A。

16．在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.9A，电流表A2的示数为0.3A。

则：根据图甲在图乙的实物图上用笔画出连接线，连接线不要交叉。

17．在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，请你把如图中各元件符号连接成符合上述设计要求的电路图。

18．如图所示，是某景区自动扶梯的部分电路图，其利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路自动扶梯，只需在白天且有人时才开启。

第十三章专题训练画电路图和连接实物图1.如图所示的电路中少了几根导线，请你以笔画线补齐，并在虚线框内画出这个电路的电路图．要求：灯L1和L2并联，开关S1控制灯L1，开关S2同时控制灯L1和L2．2.根据电路实物图在虚线框内画出电路图．3.根据下面的实物图画出与之对应的电路图。

4.按照如图所示的实物连接图，在虚线框中画出对应的电路图．5.画出如图所示实物电路的电路图．6.根据如图所示实物图，在方框中画出对应的电路图。

7.请在虚线框内画出与如图相对应的电路图。

8.根据图1实物图在图2的虚线框内画出相应的电路图.9.根据图1所示的电路图，用笔画线代替导线，连接图2实物电路。

要求导线不能交叉)10.请你根据电路图甲，将图乙中的实物电路连接完整．11.按如图1的电路图将图2的实物图连接好（注意位置关系），实物图中的三块电表均是左边为“+”接线柱，右边为“-”接线柱．12.根据电路图，把实物电路连接完整。

13.根据电路图连接实物图。

14.根据图甲所示的电路图，请你用笔画线代替导线完成图乙中实物的连接．15.根据电路图连接实物。

16.根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图。

参考答案1.【答案】如图所示2.【答案】3.【答案】4.【答案】如图所示5.【答案】如图所示：6.【答案】解：根据实物图可知，电流从电源的正极经开关后开始分支，一支经过电流表、灯泡L2，另一支经过灯泡L1，然后两路汇合共同回到电源负极，如图所示：7.【答案】解：由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：8.【答案】9.【答案】10.【答案】11.【答案】解：由图甲知，两灯泡并联，电压表与L1并联，电压表测量L1两端的电压，电流表A1测干路电流，电流表A2测L2支路的电流．先连接电源，根据电流的流向法，依次连接A2、L2、A1、开关S，回到电源负极，再把L1并联在A2、L2的两端，最后把电压表并联在L1的两端；电源电压3V，所以电压表使用0-3V 量程，一般小灯泡的电流小于0.6A，所以A2使用0-0.6A量程，A1测干路电流，而干路电流等于支路电流之和，所以A1使用0-3A量程．．12.【答案】13.【答案】解：原电路中，两灯并联，开关S2与灯L2串联，只控制L2这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：14.【答案】15.【答案】解：原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：16.【答案】解：由电路图可知，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，电流表测干路电流，考虑到干路电流可能较大，则电流表应选用大量程，根据电路图连接实物图，如下图所示：。

1、解：分析电路，可见开关S1在干路，S2与灯L2串联在一个支路，L1在一个支路，两灯并联，电路图如图所示：2、解：从正极开始分支，一支经灯泡L2，另一支经灯泡L1和开关K1，两支电流会和K2后回到负极，如图所示：3、解：电动机和灯泡并联连接，一个开关控制整个电路，另外两个开关分别控制两条支路，电路图如下：4、解：从正极开始连接，依次是开关、电流表A1；然后分支，一支经灯泡L1回到负极；另一支经电流表A2、灯泡L2回到负极；如答图所示：5、6、解：由实物电路图知，两灯泡并联，开关S1控制干路，电流表测干路电流，开关S2控制灯L2，电压表测并联电路电压，据此作出电路图如图所示；7、解：由图知：电流从电源的正极流出，经开关S后分成两支：①灯L1；②开关S1和灯L2；然后再汇合到一起回到电源的负极．如图所示：8、解：图中有电压表、有电流表，可以首先对电压表采用“先摘除再复原”的处理方法，然后将电流表视作导线，再判断电路的连接方式：电流从电源正极出发，流经开关S后，分成两支：一支通过灯L2和电流表回到电源的负极，另一支通过滑动变阻器和灯L1回到电源的负极；再将电压表复原，发现电压表测的是灯L1两端的电压；综上可知：此电路是并联电路，开关控制整个电路，且电流表测L2支路的电流，电压表测灯泡L1两端的电压．9、电流从电源正极出发，流经开关S后，分成两支：①通过灯L1和电流表；②通过灯L2；两路汇合后回到电源的负极；再将电压表复原，发现电压表测的是灯L2两端的电压；综上可知：此电路是并联电路，开关控制整个电路，两灯并联，且电流表测L1支路的电流，电压表测各支路两端的电压．10、解：从实物图中可以看出，两只灯泡并联，电键K3控制整个电路，电键K1控制灯泡L1，电键K2控制灯泡L2，电流表A测量通过灯泡L2中的电流；电压表测量并联电路两端电压．在电源外部电流总是从电源正极流向电源负极．从正极开始，电流经过电键K3后进行分支，一支经电键K1、灯泡L1；另一支经电键K2、灯泡L2和电流表A；然后两路汇合共同经过开关后回到电源负极；电压表并联在并联电路两端；并表出电流的方向．如图所示：11、12、13、解：该电路为串联电路，开关控制整个电路，滑动变阻器控制电路中的电流，用导线将电源、开关、滑动变阻器和小灯泡顺次连接起来，电压表并联在灯泡两端．如图所示：14、解：从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极。

专题1 电路图与实物图画电路图、连接实物图是电学中必备技能，是不少省市中考的必考点。

通过电路图连接实物图、实物图画电路图能很好的反映考生对电路的结构、特点的认识，是学好后面电学知识的关键。

一、由实物图画电路图：1、观察实物连接图，从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极，每个路径上都有哪些元件；2、用规定的符号从电源的正极开始，依次用符号代替各元件，注意电流路径有几条，电流从哪里分开，又从哪里汇合，直到回到电源负极（也可以从电源的正极开始，先完成一条电流路径上的元件符号，再并入其他条路径上的元件符号，注意从分流点和汇合点并入）3、在对应的符号旁边标明对应的字母符号。

例题1 （2021湖北鄂州）请根据实物图，画出对应的电路图。

【答案】见解析。

【解析】方法1：根据电流流向法画电路图。

先画出电池，电流从电池的正极出发，依次经过开关、电流表A2分流出两条路径：一条支路电流经过灯泡L2、电流表A1，另外一条支路电流经过灯泡L1，两支电流汇合后，回到负极，故电路图如下：方法2：从电源的正极开始，先完成A2、L2、A1这条电流路径上的元件符号，回到电源负极，再从A2的流出端A（或L2的流入端B）并入L1这条路径上的元件符号，回到A1的流出端，考点透视迷津点拨与点对点讲作图如下：或。

【点拨】（1）画电路图要求：不多不少、符号规范、画线横平竖直、转弯处取直角、均匀分布、美观实用。

（2）电路图中元件符号的位置要尽量与实物图中实物位置一致。

（3）电流从电流表的正接线柱分开，测支路电流，从负接线柱分开，测干路电流；电流汇合到电流表的正接线柱，测干路电流，汇合到负接线柱开，测支路电流。

（4）实物图中从一根导线的两端引线是一样的，都可以。

对点练：（2021四川射洪九年级期中）请将下面的实物图所对应的电路图画到实线框内。

【答案】见解析。

【解析】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图如图所示：二、由电路图连接实物图：（1）串联电路：连接电路时，从电源的正极上用导线依次接好各个元件，最后接到电源的负极上。

12 画电路图和连接实物图（含电表）专题训练一、根据实物图画电路图1．请将下面的实物图所对应的电路图。

【答案】【详解】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图，如图所示：2．请根据如图所示的实物，在虚线框中画出相应的电路图。

【答案】【详解】分析电路可知，两灯泡并联，电流表测量L2的电流，电压表测量并联电路的电压，开关在干路上，电路图如图所示：3．根据实物图画电路图。

【答案】【详解】由实物图可知，闭合两开关后，定值电阻、滑动变阻器、电流表依次串联在电源两极上，电压表测定值电阻和滑动变阻器的总电压。

电路图如图所示：4．根据图所示的实物图，在虚线框内画出对应的电路图。

【答案】【详解】电流从电源正极出发，经过电流表、灯泡L1、开关、灯泡L2，最后回到电源负极，电压表并联接在电流表和灯L1的两端，电路图如图所示：5．根据如图实物电路，画出对应的电路图。

【答案】【详解】由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L1两端的电压，如图所示：6．根据如图1所示的实物电路，在图2虚线框中画出对应的电路图。

【答案】【详解】由实物图知，电流表、L1、L2、开关依次连接在电源两极上，即两灯串联，电压表并联在L1两端，电路图如图所示：7．如图所示是小明同学在某次实验时的实物图，请在虚线框内画出对应的电路图。

【答案】【详解】由实物图知，灯泡L1与灯泡L2串联，电流从电源正极出发经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在开关、灯泡L1、电流表的两端，如图所示：8．在边线框内画出下面实物图对应的电路图。

【答案】【详解】由实物图知，开关、灯泡、滑动变阻器依次连接在电源两极上，电压表并联在灯泡两端，电路图如图。

9．根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。

【答案】【详解】从电源的正极开始，按照闭合开关后电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联在灯泡两端。

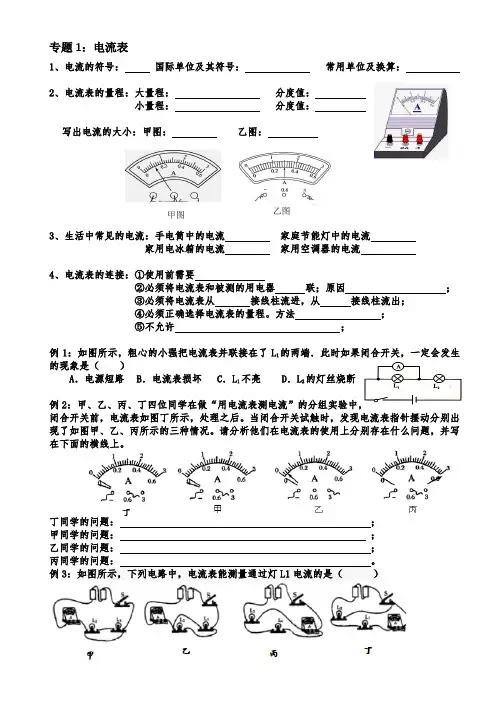

专题1：电流表1、电流的符号： 国际单位及其符号： 常用单位及换算：2、电流表的量程：大量程： 分度值： 小量程： 分度值：写出电流的大小：甲图： 乙图：3、生活中常见的电流：手电筒中的电流 家庭节能灯中的电流 家用电冰箱的电流 家用空调器的电流4、电流表的连接：①使用前需要②必须将电流表和被测的用电器 联；原因 ； ③必须将电流表从 接线柱流进，从 接线柱流出； ④必须正确选择电流表的量程。

方法 ； ⑤不允许 ；例1：如图所示，粗心的小强把电流表并联接在了L 1的两端．此时如果闭合开关，一定会发生的现象是（ ）A ．电源短路B ．电流表损坏C ．L 1不亮D ．L 2的灯丝烧断例2：甲、乙、丙、丁四位同学在做“用电流表测电流”的分组实验中，闭合开关前，电流表如图丁所示，处理之后。

当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。

请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

丁同学的问题： ； 甲同学的问题： ； 乙同学的问题： ； 丙同学的问题： 。

例3：如图所示，下列电路中，电流表能测量通过灯L1电流的是（ ）甲图乙图专题2：电路图和实物图的互画：1、根据实物图画电路图：思路：先串后并（电压表最后画）（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。

（2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间。

这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。

2、根据电路图画实物图：（1）在串联电路中，电路只有一条通路，从电源的正极开始，依次连接各个元件，直到电源的负极。

（2）在并联电路中，电路有多条支路，a、首先连一条元件比较多的支路，形成一个圈。

把剩余的元件尽量都留在圈里或圈外，避免出现导线相交的现象。

怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。

②要注意所画符号和实物的对应性。

③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。

④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。

⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。

2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。

3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。

4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。

例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。

31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。

(电源电压保持不变)C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

（导线不能交叉）②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。

画电路图、连接实物图练习1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

17．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

18．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

19．根据左边的电路图，连接好的右边的实物图。

（导线不允许交叉）20．为探究并联电路中电流的特点（或规律）小明同学设计了如下图左边所示的电路（干路中的电流越为1.2A ，支路中的电流约为0.5A ）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

21．画出电路图，并将右边的实物连接好。

要求：1L 和2L 并联，电流表1A 测通过2L 的电流，电流表2A 测量通过1L 的电流。

（已知1A 的示数约为0.8A ，2A 的示数约为0.9A ）22．画出电路图，并将右边的实物连接好。

1L 和2L 并联，电流表1A 测通过1L 的电流，电流表2A 测量通过2L 的电流。

23．根据左边的电路图，将右边的实物连接好。

24．用笔画线代替导线，将下图甲所示的电路元件连接起来，要求1L 、2L 串联，电压表测2L 两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

25．用笔画线代替导线，将下图所示的电路元件连接起来，要求1L 、2L 串联，电压表○V 测1L 两端的电压（估计在2V~3V 之间），电压表○V2则2L 两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

26．根据右图左边的电路图，将下图右边的电路元件连成实物电路。

27．根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

28．根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

29．根据下面的实物连接图，在右边方框中画出对应的电路图。

30．根据下面的实物连接图，在右边方框中画出对应的电路图。

有关电流表的电路连接专题要求：先写出有几条电流路径（即电流从电源正极流出来，流过了哪些电路元件，回到电源负极的过程）。

例:根据电路图连接实物图：电流路径①：正极→导线→L 2→导线→S →导线→L 1 →导线→负极1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

电流路径①： 电流路径②：2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

电流路径①： 电流路径②：3、根据左边的电路图，连接好右边的实物图。

（导线不允许交叉）电流路径①： 电流路径②：4、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A ）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

电流路径①： 电流路径②：5、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A ，A2的示数约为0.9A ）电流路径①： 电流路径②：L 1L 2L 1L 2L 1 L 26、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1测通过L1的电流，电流表A2测量通过L2的电流。

电流路径①： 电流路径②：7、在图37中，闭合开关后，通过灯泡L 1的电流为0.5A ，通过灯泡L 2的电流为0.4A ，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。

电流路径①： 电流路径②：8、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A ）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

电流路径①：电流路径②：L 1L 1 L 2L 1L 29、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A ，A2的示数约为0.9A ）电流路径①：电流路径②：10、画出电路图，并将右边的实物连接好。
