第五章冲击回转钻进第一节概述钻探工程以机械方式破碎岩石，最早是采用冲击钻进方法．以后才发展到以回转钻进为主的钻进方法。
近几十年来．钻探工作者根据动载荷比静压载荷能够更加有效破碎坚硬岩石的原理．研制成功了冲击回转钻进技术。
一、冲击回转钻进的实质冲击回转钻进是有机地综合了冲击钻进(单次破碎岩石作用)和回转钻进(连续破碎岩石作用)的一种钻进方法。
冲击回转钻进主要是指在回转钻进的基础上，加人一个冲击器以提高钻进效率。
在钻头上或岩心管上联结一个专门的冲击器，在钻进中给钻具以一定的轴向压力和回转运动，同时冲击器给钻具以一定频率的冲击能量，在冲击和回转共同作用下，钻头破碎岩石，进行钻进。
它是在地面以动力带动全套钻具进行回转(并通过钻具给钻头一定的轴向压力)的同时，孔内冲击器以每分钟几百次至几千次的频率进行冲击。
此冲击力通过岩心管或直接传至钻头：钻头上同时作用两种载荷，即回转方向的回转力和轴向方向的冲击力。
如图0-1所示。
所以称为冲击回转钻进。
图0-1冲击回转钻进与冲击钻进、回转钻进的碎岩比较示意图a–回转钻进；b–冲击钻进；c–冲击回转钻进P静–轴向力；M–回转力；P冲–冲击力根据岩石破碎原理，在一定的轴向压力下冲击破碎岩石，岩石强度要降低50%～80%，所以上述冲击回转钻进比钢绳冲击钻进效率要高3～5倍。
又由于冲击器放置在孔底，冲击能量直接施加在钻头上，能量损失较少，因此它比地表冲击器的钻进效率也要高许多。
又由于在冲击载荷作用下，坚硬岩石易于实现体积破碎过程，所以，冲击回转钻进比一般的回转钻进，其效率也要高。
冲击回转钻进提高钻进效率的原因，归纳起来有下列几点：(1)冲击载荷的特点是接触应力瞬时可达极高值，应力比较集中。
由于岩石的动硬度要比静硬度小，固易产生微裂纹。
并且冲击速度愈大，岩石脆性增大，有利于裂隙发育，因此，不大的冲击功就可以破碎坚硬岩石，而静压入时则需要很大的力。
(2)切削刃的磨损减少。
在冲击回转钻进中切削刃具磨损减少的原因有：①冲击破碎岩石时刃具与岩石的作用时间很短；②体积破碎的摩擦系数低于表面破碎时的摩擦系数，而在冲击回转钻进中很容易达到体积破碎；③钻速快，切削具的相对磨损就减少。
煤田地质勘探中的冲击回转钻进工艺【摘要】本文主要阐述了煤田地质勘探中冲击回转钻进的钻具转速、钻压、泵量与泵压、净化冲洗液等技术工艺技术问题。
【关键词】煤田地质；勘探；冲击回转；钻进工艺1、钻具转速进行冲击回转钻进时，钻具回转转速的高低，一般按所钻岩石的性质、所用磨料的种类以及冲击器冲击功的大小和冲击频率的高低等因素进行确定。
以块柱状硬质合金为磨料的钻头，钻进硬岩层或钻进强研磨性岩层时，由于破碎岩石的主导作用是冲击载荷，所以钻具的回转转速应在20-80./min之间。
钻的岩石越硬，其钻具的回转转速就越低。
实践表明，若钻具的转速过高，不仅会使冲击间距大，降低破碎岩石效果和崩坏硬质合金；还随着钻头圆周速度的提高，硬质合金与岩石进行摩擦的里程增加，也会迅速磨损切削具，其结果会大幅降低回次进尺长度。
要提高钻具的转速，转速通常要在80-300r/min之间。
按钻探生产实践经验，钻具转速的选取可参阅表1。
选择钻具转速除要岩石性质外，还应考虑冲击器的性能状况。
冲击器的冲击功较大时，要适当的提高钻具转速；反之，要降低钻具的转速。
同样，冲击器的冲击频率较高时，钻具的转速也要适当增加；反之，应适当降低转速。
冲击频率高时要提高钻具的转速，而冲击频率低时要降低转速呢？可从以下情况看出它们之间的关系。
冲击回转钻进时，钻头上的每一颗硬质合金由于同时受回转的作用在完成第一次冲击破碎岩石后，便移动一段距离，进行第二次冲击破碎岩石。
硬质合金两次冲击之间的距离为冲击间距（S）。
计算可知，冲击间距（S）的大小是与冲击频率的高低和钻具回转转速的快慢有着密切关系的。
岩石越硬，其抗破碎阻力越大，越容易崩刃和磨损硬质合金；所以冲击间距（S）应该小一些。
钻进硬岩层时，应该采用较低的转速。
各种岩石都有它的最优冲击间距值，根据生产实践经验，一般可钻性为6-7级的岩石，S=10～15mm，可钻性为7-8级的岩石，S=8-10mm，可钻性为9-10级的岩石，S=5～8mm。

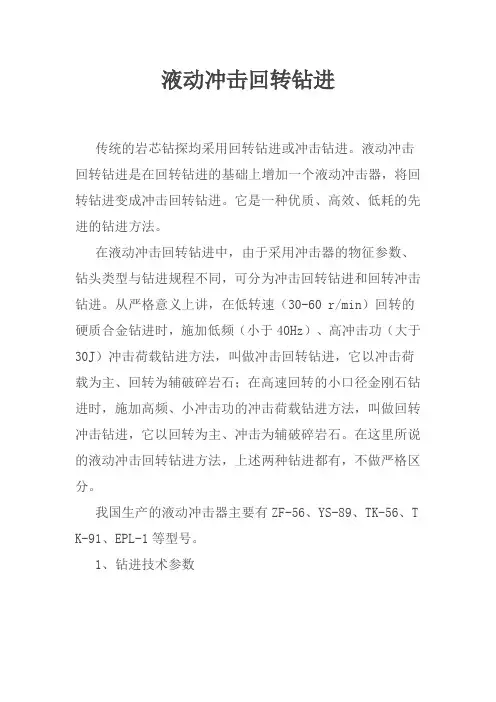

液动冲击回转钻进技术规程一、引言液动冲击回转钻进技术是一种常用于石油勘探和开发中的钻井技术。
它通过液压冲击力和旋转动力的相互作用，实现钻头对地层的钻进作业。
本文将详细介绍液动冲击回转钻进技术的工作原理、操作流程以及注意事项。
二、工作原理液动冲击回转钻进技术的工作原理是利用高压液体在钻杆内产生的冲击力驱动钻头进行旋转和钻进。
具体过程如下：1. 高压泵将液体注入钻杆，形成高压液柱；2. 液柱通过钻杆将压力传递至钻头；3. 钻头在冲击力的作用下，对地层进行冲击和切削；4. 钻屑随液体返回钻杆；5. 钻杆通过旋转机构进行旋转，增加钻进效果。
三、操作流程液动冲击回转钻进技术的操作流程主要包括以下几个步骤：1. 钻井前准备：包括选择合适的钻头和钻杆，检查设备的完好性和润滑情况；2. 钻井液准备：根据地层情况选择合适的钻井液，确保其具有良好的冲击力和润滑性；3. 钻头安装：将钻头固定在钻杆的末端，并通过螺纹连接紧固；4. 钻进作业：启动高压泵，将液体注入钻杆，形成高压液柱，同时旋转机构开始旋转钻杆；5. 钻进监测：监测钻进参数，包括钻进速度、钻进压力等，及时调整操作参数以保证钻进效果；6. 钻屑处理：钻屑通过液体返回钻杆，定期清理钻杆，防止堵塞；7. 钻进结束：达到预定钻井深度后，停止高压泵和旋转机构，将钻杆取出。
四、注意事项在使用液动冲击回转钻进技术时，需要注意以下几点：1. 钻井液的选择要根据地层性质和钻进目标来确定，确保其具有良好的冲击力和润滑性；2. 钻杆和钻头的选择要符合工作条件和要求，保证其强度和耐磨性；3. 钻进过程中，要定期检查和维护液压系统，确保其正常运行；4. 钻进参数的监测和调整要及时进行，以保证钻进效果；5. 钻屑的处理要及时，防止其堵塞钻杆和影响钻进效果；6. 钻进结束后，要进行设备的清洁和维护，确保下次使用时的正常运行。
五、总结液动冲击回转钻进技术是一种高效、快速的钻井技术，具有钻进速度快、钻孔质量高等优点。
摘要冲击回转钻进技术的设想始于欧洲。
从上世纪五十年代开始，在美国，加拿大和前苏联才研制出几种具有实用意义的液动冲击器。
我国从1958年底开始在原地质矿产部勘探技术研究所对液动冲击回转钻进技术进行研究，几乎与世界同步。
液动冲击器是液动冲击回转钻探的关键设备。
随着中国现代化建设的不断推进和发展，国民经济增长对液动冲击回转钻探不断提出更高的要求，所以，加速液动冲击器的研究势在必行。
本文在综述了国内外液动冲击回转钻探和液动冲击回转钻探核心机械—液动冲击器的基础上，研究阀式反作用液动冲击器的工作原理和结构特点，并提出了计算液动冲击力和冲击频率的方法。
通过分析，指出阀式反作用液动冲击器适用于中到中硬以上的岩层，并且应尽量增大泥浆排量，采用较大刚度的冲锤弹簧，以使冲击器的优点得到充分发挥。
并针对液动冲击器的关键零件—冲锤弹簧进行了详细的分析计算和验算。
并从技术和经济学角度分析了液动冲击回转钻探的技术经济效果。
本文主要作了以下工作：1）详细阐述了液动冲击回转钻探；2）详细介绍了各种液动冲击器；3）分析了反作用液动冲击器的结构原理和结构特点4）阀式反作用液动冲击器的性能分析和参数计算。
关键词：液动回转钻探反作用冲击器1AbstractThe text ,basing on summing up the studying of nation inside and outside n circumgyrate drilling of fluid move concussion and fluid move impulsion implement of counteractive of valve style,study working principle and frame characteristic of fluid move impulsion implement of counteractive of valve style.And it advances the measure that account the wallop and concussion frequency.Overpass the analysis,it indicate that the fluid move impulsion implement of counteractive of valve style is the same with the terrane that whose rigidity is middle or upwards.Besides it should accretion the arrange quantity of slop to the best of its abilities and adhibits clash spring of the greater limit to exert the excellence of impulsion implement.It also makes detailed analyzed account and checking computations in allusion to the key part of the impulsion implement,and analyses the technic economy effet of the impulsion implement.The text do mianly these work:1)expound circumgyrate drilling of fluid move concussion particular.2)introduce diversified impulsion implement particular.3)analyse orking principle and frame characteristic of fluid move impulsion implement of counteractive of valve style.4)capability analysis and parameter account of fluid move impulsion implement of counteractive of valve style.Key words: fluid move, circumgyrate, drilling, counteractive ,concussion implement2目录摘要 (1)Abstract (2)第一章液动冲击回转钻探 (1)1．1概述 (1)1．2冲击回转钻进的实质和特点 (2)1．3冲击回转钻进的应用范围 (3)1．4冲击回转钻进的发展概况................................................. 错误！未定义书签。
钻孔灌注桩常见的三种钻孔方法桩基础施工概念：钻孔灌注桩是指采用不同的钻孔方法，在土中形成一定直径的井孔，达到设计标高后，将钢筋骨架（笼）吊入井孔中，灌注混凝土形成的桩基础。
钻孔一、冲击钻机钻孔十字钻头冲击钻孔的施工要点二、回旋钻成孔回转钻成孔，又称正反循环成孔，是用一般地质钻机在泥浆护壁条件下，慢速钻进，通过泥浆排渣成孔，灌注混凝土成桩，为国内最为常用和应用范围较广的成桩方法。
特点：可用于各种地质条件，各种大小孔径和深度，护壁效果好，成孔质量可靠；施工无噪音，无震动，无挤压；机具设备简单，操作方便，费用较低，但成孔速度慢，效率低，用水量大，泥浆排放量大，污染环境，扩孔率较难控制。
适用范围：粘性土、含少量砾石、卵石的土层、软岩。
（1）正循环钻孔Ø正循环是用泥浆泵将泥浆以一定压力通过空心钻杆顶部，从钻杆底部喷出，底部的钻锥在旋转时将土壤搅松成为钻渣，被泥浆悬浮，随泥浆上升而溢出流至孔外的泥浆槽，经过沉淀池中沉淀净化，再循环使用。
Ø特点：排渣能力比较弱, 钻进速度较慢,钻具的磨损也比较大，但工艺比较简单,容易操作,正循环钻机的价格也比较便宜。
Ø适用：粘土、亚粘土、淤泥质土层、粉砂、卵砾石层、基岩正循环钻结构示意图（2）反循环钻孔反循环钻机的泥浆的循环方式则正好相反，泥浆由孔外流入孔内，由真空泵或其他方法（如空气吸泥机等）将钻渣通过钻杆中心从钻杆顶部吸出，或将吸浆泵随同钻锥一同钻进，从孔底将钻渣吸出孔外。
特点：反循环钻机排渣能力比较强,但工艺比较复杂,操作不当容易引起塌孔埋钻,而且反循环钻机价格比较高。
适用：同正循环。
反循环钻结构示意图三、旋挖钻机钻孔旋挖钻孔灌注桩是近年来发展最快的一种新型桩孔施工方法。
工作原理：旋挖钻通过钻斗的旋转、削土、提升、卸土，反复循环而成孔，最大成孔直径可达1.5-4m，最大成孔深度为60-90m，可以满足各类大型基础施工的要求。
特点：具有功率大、钻孔速度快、移位方便、定位准确、工作效率高、施工质量好、尘土泥浆污染少。
摘要冲击回转钻进技术的设想始于欧洲。
从上世纪五十年代开始，在美国，加拿大和前苏联才研制出几种具有实用意义的液动冲击器。
我国从1958年底开始在原地质矿产部勘探技术研究所对液动冲击回转钻进技术进行研究，几乎与世界同步。
液动冲击器是液动冲击回转钻探的关键设备。
随着中国现代化建设的不断推进和发展，国民经济增长对液动冲击回转钻探不断提出更高的要求，所以，加速液动冲击器的研究势在必行。
本文在综述了国内外液动冲击回转钻探和液动冲击回转钻探核心机械—液动冲击器的基础上，研究阀式反作用液动冲击器的工作原理和结构特点，并提出了计算液动冲击力和冲击频率的方法。
通过分析，指出阀式反作用液动冲击器适用于中到中硬以上的岩层，并且应尽量增大泥浆排量，采用较大刚度的冲锤弹簧，以使冲击器的优点得到充分发挥。
并针对液动冲击器的关键零件—冲锤弹簧进行了详细的分析计算和验算。
并从技术和经济学角度分析了液动冲击回转钻探的技术经济效果。
本文主要作了以下工作：1）详细阐述了液动冲击回转钻探；2）详细介绍了各种液动冲击器；3）分析了反作用液动冲击器的结构原理和结构特点4）阀式反作用液动冲击器的性能分析和参数计算。
关键词：液动回转钻探反作用冲击器1AbstractThe text ,basing on summing up the studying of nation inside and outside n circumgyrate drilling of fluid move concussion and fluid move impulsion implement of counteractive of valve style,study working principle and frame characteristic of fluid move impulsion implement of counteractive of valve style.And it advances the measure that account the wallop and concussion frequency.Overpass the analysis,it indicate that the fluid move impulsion implement of counteractive of valve style is the same with the terrane that whose rigidity is middle or upwards.Besides it should accretion the arrange quantity of slop to the best of its abilities and adhibits clash spring of the greater limit to exert the excellence of impulsion implement.It also makes detailed analyzed account and checking computations in allusion to the key part of the impulsion implement,and analyses the technic economy effet of the impulsion implement.The text do mianly these work:1)expound circumgyrate drilling of fluid move concussion particular.2)introduce diversified impulsion implement particular.3)analyse orking principle and frame characteristic of fluid move impulsion implement of counteractive of valve style.4)capability analysis and parameter account of fluid move impulsion implement of counteractive of valve style.Key words: fluid move, circumgyrate, drilling, counteractive ,concussion implement2目录摘要 (1)Abstract (2)第一章液动冲击回转钻探 (1)1．1概述 (1)1．2冲击回转钻进的实质和特点 (2)1．3冲击回转钻进的应用范围 (3)1．4冲击回转钻进的发展概况 (4)1．5液动冲击回转钻在地质岩心钻探中技术经济效益 (6)第二章液动冲击器 (8)2．1冲击器的种类 (8)2．2 反作用式液动冲击器 (15)2．2．1 反作用式液动冲击器的结构原理 (15)2．2．2 反作用式液动冲击器的结构特点 (15)2．3 阀式反作用液动冲击器性能分析及参数计算 (16)2．3．1 功率特性及活塞冲锤运动特性分析 (16)2．3．2 参数计算 (16)2．4 本章小结 (22)第三章ГВМС—5型液动锤 (23)3．1 ГВМС—5型液动锤工作原理及特点 (23)3．2 冲锤弹簧设计和计算 (24)3.2.1原始条件的确定 (24)3．2．2．参数计算： (25)3.2.3验算 (27)第四章液动冲击回转钻进的发展展望 (27)4．1 液动冲击回转钻进的发展方向 (27)4．2 基础理论方面的重大课题 (30)4．3 应用研究 (30)第五章液动锤的仿真分析 (31)致谢 (35)参考文献 (36)III第一章液动冲击回转钻探1．1概述采用冲击回转钻进技术的设想始于欧洲。
岩土钻掘工程学课程教学大纲《岩土钻掘工程学》课程教学大纲(60学时)一、课程的性质与任务1. 性质:专业课2. 任务:本课程主要讲述钻探过程中的的基本工艺原理、各主要钻进方法的工艺技术及保证钻探质量的各种工艺原理及方法。
通过本课程教学，使学生全面掌握钻探过程中的基本工艺原理，基本掌握各种工艺方法。
通过实践教学环节使学生掌握一个机台的基本组成情况(人员及技术力量、设备、钻具、仪器、材料等)。
从生产技能上讲应具有能组织一个机台生产的能力，具有一个熟练班长的基本技能。
从技术水平上讲，应对一个矿区的钻探生产起到一个工程师的作用，应能根据地质、岩层等情况和地质要求进行整个矿区的钻探工艺设计和钻探施工管理，保证钻探六大质量指标全面完成。
二、课程的基本内容:第一章绪论 (2学时)1 地质勘探工作的阶段2 钻探过程的分类(按服务内容)3 钻探工程的基本过程第二章岩土的物理力学性质及其破碎机理(8学时)1 岩石的物理力学性质概述2 土的物理力学性质特征3 岩石在外载作用下的破碎机理4 岩石的可钻性指标及坚固性系数第三章设备与钻具(4学时)1 钻杆柱2 钻塔3 各类钻机4 钻探用泵第四章回转钻进钻头与工艺(10学时)1 硬质合金钻进的孔底碎岩过程2 硬质合金钻头3 钻探用金刚石及其孔底碎岩过程4 金刚石钻头与扩孔器5 钢粒钻头及其孔底碎岩过程6 牙轮钻头及其孔底碎岩过程7 全面钻头8 钻进效果指标及钻进规程参数间的关系9 硬质合金钻进工艺10 金刚石钻进工艺11 钢粒钻进工艺12 牙轮钻进工艺13 全面钻头钻进工艺第五章冲击钻进钻头与工艺(6学时) ?1 概述2 液动与气动冲击器3 冲击回转钻进用钻头4 冲击回转钻进工艺5 钢丝绳冲击钻进与振动钻进工艺第六章钻孔冲洗介质(10学时) ?1 钻井泥浆的分类与造浆粘土 ?2 粘土水化分散与泥浆体系稳定原理 ?3 泥浆性能及其测试方法 ?4 泥浆的设计与配制5 砂、砾层中使用的泥浆 ?6 节溶蚀性地层泥浆7 硬岩钻进用泥浆8 耐高温泥浆和高、低重度泥浆第七章护壁堵漏(6学时) ?1 复杂地层分类2 井壁稳定力学分析3 井眼漏涌水的研究、测试 ?4 遇水不稳定地层的研究 ?5 水泥护壁堵漏6 化学浆液与惰性材料护壁堵漏第八章钻孔弯曲(8学时) ?1概述2钻孔空间位置要素3钻孔弯曲的原因与规律4钻孔弯曲的测量及仪器5 钻孔弯曲的预防与纠正第九章钻探取样(4学时) ?1岩矿心采取的要求及影响因素 ?2 单层岩心管取心工具3 双层岩心管钻具取心4绳索取心钻进的优缺点及应用范围 ?5绳索取心钻具6冲洗液孔底反循环钻进取心 ?7 冲洗液全孔反循环钻进取心第十章岩土掘进概论(2学时)三、课程的基本要求注重基础性、系统性和实用性，突出理论联系实际和工程理念。
