甲醇合成的工艺条件

甲醇生产工艺流程图甲醇是一种重要的有机化合物，广泛应用于化工、医药和能源领域。

下面将介绍甲醇的生产工艺流程图及相关说明。

生产工艺流程图以下是甲醇生产的典型工艺流程图：1.原料准备：甲醇生产的主要原料是天然气和水。

2.蒸汽重整：天然气中的甲烷经过蒸汽重整反应产生合成气（一氧化碳和氢气）。

3.合成气净化：合成气通过净化设备去除杂质，保证反应的纯度。

4.合成反应：合成气在催化剂的作用下进行甲醇合成反应。

5.甲醇提取：从反应产物中提取和纯化甲醇，得到甲醇成品。

工艺步骤详解原料准备甲醇生产的原料主要是天然气和水。

天然气中的甲烷是甲醇的主要来源，通过气化反应转化为合成气。

蒸汽重整在蒸汽重整反应中，甲烷与蒸汽在高温高压条件下反应，生成一氧化碳和氢气。

这是甲醇合成反应的前驱步骤。

合成气净化合成气中可能含有二氧化碳、硫化氢等杂质，需要通过净化设备进行处理，以保证催化剂的稳定性和反应效果。

合成反应合成气在催化剂的作用下进行甲醇合成反应，生成甲醇。

合成气中的一氧化碳和氢气在特定温度下通过多级反应生成甲醇。

甲醇提取从反应产物中提取和纯化甲醇，通常采用蒸馏和结晶等工艺进行提纯，得到符合工业标准的甲醇产品。

结论甲醇生产工艺是一个复杂的过程，需要经过多个步骤的精心设计和操作才能获得高质量的产品。

通过合理控制反应条件、提高催化剂的活性和选择合适的分离工艺，可以提高甲醇生产效率和产品质量，满足不同需求。

以上是关于甲醇生产工艺流程图的介绍，希望能给您带来一些帮助和启发。

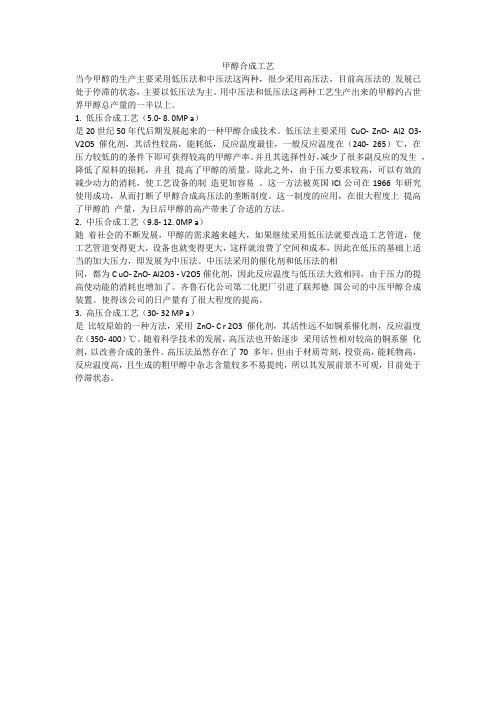

甲醇合成工艺当今甲醇的生产主要采用低压法和中压法这两种，很少采用高压法，目前高压法的发展已处于停滞的状态，主要以低压法为主。

用中压法和低压法这两种工艺生产出来的甲醇约占世界甲醇总产量的一半以上。

1. 低压合成工艺（5.0- 8. 0MP a）是20世纪50年代后期发展起来的一种甲醇合成技术。

低压法主要采用CuO- ZnO- Al2 O3- V2O5 催化剂，其活性较高，能耗低，反应温度最佳，一般反应温度在（240- 265）℃，在压力较低的的条件下即可获得较高的甲醇产率。

并且其选择性好，减少了很多副反应的发生，降低了原料的损耗，并且提高了甲醇的质量。

除此之外，由于压力要求较高，可以有效的减少动力的消耗，使工艺设备的制造更加容易。

这一方法被英国ICI公司在1966 年研究使用成功，从而打断了甲醇合成高压法的垄断制度。

这一制度的应用，在很大程度上提高了甲醇的产量，为日后甲醇的高产带来了合适的方法。

2. 中压合成工艺（9.8- 12. 0MP a）随着社会的不断发展，甲醇的需求越来越大，如果继续采用低压法就要改造工艺管道，使工艺管道变得更大，设备也就变得更大，这样就浪费了空间和成本，因此在低压的基础上适当的加大压力，即发展为中压法。

中压法采用的催化剂和低压法的相同，都为C uO- ZnO- Al2O3 - V2O5催化剂，因此反应温度与低压法大致相同，由于压力的提高使动能的消耗也增加了。

齐鲁石化公司第二化肥厂引进了联邦德国公司的中压甲醇合成装置。

使得该公司的日产量有了很大程度的提高。

3. 高压合成工艺（30- 32 MP a）是比较原始的一种方法，采用ZnO- C r 2O3 催化剂，其活性远不如铜系催化剂，反应温度在（350- 400）℃。

随着科学技术的发展，高压法也开始逐步采用活性相对较高的铜系催化剂，以改善合成的条件。

高压法虽然存在了70 多年，但由于材质苛刻，投资高，能耗物高，反应温度高，且生成的粗甲醇中杂志含量较多不易提纯，所以其发展前景不可观，目前处于停滞状态。

甲醇合成的工艺方法介绍自1923年开始工业化生产以来,甲醇合成的原料路线经历了很大变化。

20世纪50年代以前多以煤和焦碳为原料;50年代以后,以天然气为原料的甲醇生产流程被广泛应用;进入60 年代以来,以重油为原料的甲醇装置有所发展。

对于我国,从资源背景来看,煤炭储量远大于石油、天然气储量,随着世界石油资源的紧缺、油价的上涨和我国大力发展煤炭洁净利用技术的背景下,在很长一段时间内煤是我国甲醇生产最重要的原料。

下面简要介绍一下甲醇生产的各种方法。

按生产原料不同可将甲醇合成方法分为合成气(CO+H2方法和其他原料方法。

一、合成气(CO+H2生产甲醇的方法以一氧化碳和氢气为原料合成甲醇工艺过程有多种。

其发展的历程与新催化剂的应用,以及净化技术的进展是分不开的。

甲醇合成是可逆的强放热反应,受热力学和动力学控制,通常在单程反应器中,CO和CO2的单程转化率达不到100%,反应器出口气体中,甲醇含量仅为6~12%,未反应的CO、CO2和H2需与甲醇分离,然后被压缩到反应器中进入一步合成。

为了保证反应器出口气体中有较高的甲醇含量,一般采用较高的反应压力。

根据采用的压力不同可分为高压法、中压法和低压法三种方法。

1、高压法即用一氧化碳和氢在高温(340~420℃高压(30.0~50.0MPa下使用锌-铬氧化物作催化剂合成甲醇。

用此法生产甲醇已有八十多年的历史,这是八十年代以前世界各国生产甲醇的主要方法。

但高压法生产压力过高、动力消耗大,设备复杂、产品质量较差。

其工艺流程如图所示。

经压缩后的合成气在活性炭吸附器1中脱除五羰基碳后,同循环气一起送入管式反应器2中,在温度为350℃和压力为30.4MPa下,一氧化碳和氢气通过催化剂层反应生成粗甲醇。

含粗甲醇的气体经冷却器冷却后,迅速送入粗甲醇分离器3中分离,未反应的一氧化碳与氢经压缩机压缩循环回管式反应器2。

冷凝后的粗甲醇经粗甲醇储槽4进入精馏工序,在粗分离塔5顶部分离出二甲醚和甲酸甲酯及其他低沸点不凝物,重组分则在精分离塔6中除去水和杂醇,得到精制的甲醇。

甲醇制造工艺
甲醇是一种重要的有机化工原料，其制造工艺主要有以下几种：
1. 低温合成工艺：在高温高压条件下，通过合成气（一氧化碳和氢气）经过甲醇合成反应生成甲醇。

该工艺使用催化剂催化反应，反应温度一般在200-300摄氏度，反应压力在10-100
兆帕之间。

这种工艺具有反应速度快、产量高的特点，广泛应用于大规模工业生产。

2. 二氧化碳催化还原工艺：利用二氧化碳与氢气催化还原反应生成甲醇。

该工艺有利于减少温室气体排放，可以利用二氧化碳资源，具有环保和可持续发展的特点。

3. 生物质气化工艺：利用生物质原料，通过气化反应产生合成气，再通过合成气转化反应生成甲醇。

该工艺可以利用农林废弃物等生物质资源，具有可再生性和环保性。

4. 其他工艺：包括通过煤炭气化、太阳能光电化学反应等制造甲醇的工艺。

这些工艺相对较新，仍处于研发和实验阶段。

甲醇合成的工艺流程和设备1. 介绍甲醇是一种重要的化工原料，在化工工业中被广泛应用。

甲醇合成是通过一系列化学反应将一氧化碳与氢气合成甲醇。

本文将介绍甲醇合成的工艺流程和所需的设备。

2. 工艺流程甲醇合成的工艺通常分为以下几个步骤：2.1 气化反应首先，将煤、天然气或重油等碳源与氧气(或空气)在高温高压条件下进行气化反应，生成一氧化碳和氢气的混合气体。

气化反应需要使用气化炉等设备。

2.2 气体净化混合气体中存在着杂质，如硫化物、氯化物等。

这些杂质会对甲醇合成催化剂产生不利影响。

因此，需要将混合气体进行净化处理，通常包括除尘、脱硫、脱氯等步骤。

常用的净化设备包括除尘器、脱硫器和脱氯器。

2.3 合成反应在甲醇合成反应中，一氧化碳和氢气经过一系列化学反应转化为甲醇。

这一反应通常在合成反应器中进行，催化剂是促进反应的重要因素。

常用的催化剂有氧化铜-锌、铜-铝催化剂等。

2.4 分离与精制在合成反应结束后，甲醇和未反应的混合气体需要进行分离。

一种常用的分离方法是通过蒸馏将甲醇和副产物进行分离。

此外，还需要进行甲醇的精制，以提高甲醇的纯度。

常用的精制方法有吸附、结晶等。

3. 设备在甲醇合成的工艺流程中，需要使用到以下一些设备：3.1 气化炉气化炉是将煤、天然气等碳源与氧气(或空气)进行气化反应的设备。

气化炉通常由炉体、燃烧器、气化剂供给系统等组成。

3.2 除尘器除尘器用于去除混合气体中的固体颗粒物，以保证合成反应的正常进行。

除尘器可以采用重力沉淀、过滤等原理进行操作。

3.3 脱硫器脱硫器主要用于去除混合气体中的硫化物。

常用的脱硫方法有化学吸收脱硫、物理吸附脱硫等。

3.4 脱氯器脱氯器用于去除混合气体中的氯化物。

脱氯通常采用物理吸附或化学吸收的方式进行。

3.5 合成反应器合成反应器是进行甲醇合成反应的设备。

合成反应器通常由反应罐体、催化剂床层等组成。

3.6 分离设备分离设备主要用于将合成反应产物中的甲醇和副产物进行分离。

甲醇合成的工艺流程和设备甲醇合成是一种重要的工业化学反应，它是通过一系列的工艺流程和设备来完成的。

下面将详细介绍甲醇合成的工艺流程和设备。

第一步是气体净化。

原料气体主要是天然气或煤气，其中含有一些杂质，如硫化氢、二氧化碳、氨等。

这些杂质会对后续的合成反应产生不利影响，因此需要通过气体净化来去除。

气体净化主要包括硫化氢去除、二氧化碳去除和氨去除等步骤。

硫化氢可以通过催化氧化反应转化为硫，二氧化碳可以通过碱性溶液吸收，氨可以通过酸性溶液吸收。

第二步是合成气的制备。

合成气是甲醇合成的重要原料，它是一种混合气体，主要由一氧化碳和氢气组成。

合成气的制备一般采用催化剂转化法或气化法。

催化剂转化法是将天然气或煤气与蒸汽在催化剂的作用下反应生成合成气。

气化法是将煤、石油等碳质原料在高温、高压条件下气化生成合成气。

第三步是甲醇的合成。

合成气进入甲醇合成反应器后，经过一系列的反应生成甲醇。

甲醇合成一般采用低温高压条件下的催化反应。

常用的催化剂有铜-锌氧化物、铜-铝氧化物等。

甲醇合成反应的主要反应是一氧化碳和氢气生成甲醇。

反应温度一般在200-300摄氏度，压力一般在10-30兆帕。

甲醇的合成反应是一个平衡反应，需要通过适当的操作控制反应条件和催化剂的选择来提高甲醇的产率和选择性。

气体净化装置主要包括硫化氢去除器、二氧化碳去除器和氨去除器等。

硫化氢去除器通常采用催化氧化法，其中含有催化剂床层。

二氧化碳去除器采用碱性溶液吸收法，溶液中加入碱性物质，如钠碱。

氨去除器采用酸性溶液吸收法，溶液中加入酸性物质，如硫酸。

合成气制备装置主要包括催化转化装置和气化装置。

催化转化装置中含有催化剂床层，通过催化反应将天然气或煤气转化为合成气。

气化装置一般采用煤气化炉或石油气化炉，通过高温、高压条件下将煤或石油气化生成合成气。

甲醇合成反应器是甲醇合成的核心设备。

反应器一般采用垂直的压力容器，内部装有催化剂床层。

合成气经过加热后进入反应器，与催化剂发生反应生成甲醇。

合成甲醇的工艺流程
合成甲醇的工艺流程通常包括以下几个步骤：
1. 处理原料气体：将天然气、煤气或者生物质气体等原料气体进行处理，去除杂质和硫化物等物质。

2. 气化反应：将处理后的原料气体与水蒸气在催化剂的作用下进行气化反应，生成合成气。

气化反应通常在高温高压的条件下进行。

3. 合成气净化：对合成气进行净化处理，去除含硫化物、一氧化碳和氢气等杂质。

4. 合成甲醇催化反应：将净化后的合成气与催化剂进行反应，生成甲醇。

这是一个高温高压的催化反应过程。

5. 甲醇精馏：将反应生成的混合物进行精馏，得到纯净的甲醇。

6. 甲醇储存和处理：将纯净的甲醇进行储存和处理，以便后续的应用或销售。

需要注意的是，以上只是一种常见的工艺流程，实际的合成甲醇工艺可能会有所不同，具体工艺流程会受到原料气体、催化剂的选择以及工艺优化等因素的影响。

化工甲醇生产工艺甲醇（CH3OH）是一种重要的有机化学品，广泛应用于化工、医药、农业、能源等领域。

甲醇的生产工艺主要有合成气法和烷基化法两种。

合成气法是利用含碳化合物（如石油、天然气、煤炭等）制备合成气，再通过催化反应得到甲醇的一种工艺。

该工艺流程简单，产品纯度高，且能够综合利用多种原料。

以下是甲醇生产工艺的主要步骤：1. 提纯原料：选择适合的碳源（如天然气、煤炭）进行气化产生合成气。

通过脱硫、脱氮等步骤去除原料中的杂质。

2. 合成气生成：将原料经气化反应产生的合成气送入反应器中，通过催化剂（如铜锌催化剂）的作用，将CO和H2发生水煤气变换反应生成甲醇的原料气。

3. 甲醇合成：将气态的合成气送入低温条件下的甲醇合成反应器中，在催化剂（如铜锌催化剂）的催化下，CO和H2发生甲醇合成反应生成液态甲醇。

该反应过程需要控制合适的温度和压力来提高产率和选择性。

4. 提纯精制：将合成后的甲醇经过冷凝和分离等步骤，得到纯度较高的甲醇产品。

同时，还需要通过脱水、脱碳等处理来去除杂质，满足不同行业的需求。

烷基化法是另一种甲醇的生产工艺，它通过甲醇与烷烃（如甲烷、乙烷）反应生成烷基甲醚，再进行水解得到甲醇。

该工艺可以利用天然气等低碳烷烃作为原料，减少环境排放，并提高能源利用效率。

甲醇的生产工艺选择主要是根据原料成本、工艺技术和产品需求进行综合考虑。

随着环保意识的提高和清洁能源的推广，烷基化法在甲醇生产中的应用越来越广泛，但合成气法仍然是目前主要的甲醇生产工艺。

在甲醇生产过程中，需要注意优化反应条件、选择合适的催化剂、控制反应速率和选择性，以及确保产品质量和安全生产。

此外，提高能源和资源利用效率，减少环境污染，也是甲醇生产工艺研究的重点。

甲醇合成原理方法与工艺图1 煤制甲醇流程示意图煤气经过脱硫、变换，酸性气体脱除等工序后，原料气中的硫化物含量小于0.1mg／m3。

进入合成气压缩机，经压缩后的工艺气体进入合成塔，在催化剂作用下合成粗甲醇，并利用其反应热副产3.9MPa 中压蒸汽，降温减压后饱和蒸汽送入低压蒸汽管网，同时将粗甲醇送至精馏系统。

一、甲醇合成反应机理自CO加氢合成甲醇工业化以来，有关合成反应机理一直在不断探索和研究之中。

早期认为合成甲醇是通过CO在催化剂表面吸附生成中间产物而合成的，即CO是合成甲醇的原料。

但20世纪70年代以后，通过同位素示踪研究，证实合成甲醇中的原子来源于CO2，所以认为CO2是合成甲醇的起始原料。

为此，分别提出了CO和CO2合成甲醇的机理反应。

但时至今日，有关合成机理尚无定论，有待进一步研究。

为了阐明甲醇合成反应的模式，1987年朱炳辰等对我国C301型铜基催化剂，分别对仅含有CO或CO2或同时含有CO和CO2三种原料气进行了甲醇合成动力学实验测定，三种情况下均可生成甲醇，试验说明：在一定条件下，CO和CO2均可在铜基催化剂表面加氢生成甲醇。

因此基于化学吸附的CO连续加氢而生成甲醇的反应机理被人们普遍接受。

对甲醇合成而言，无论是锌铬催化剂还是铜基催化剂，其多相(非匀相)催化过程均按下列过程进行：①扩散——气体自气相扩散到气体一催化剂界面；②吸附——各种气体组分在催化剂活性表面上进行化学吸附；③表面吸附——化学吸附的气体，按照不同的动力学假说进行反应形成产物；④解析——反应产物的脱附；⑤扩散——反应产物自气体一催化剂界面扩散到气相中去。

甲醇合成反应的速率，是上述五个过程中的每一个过程进行速率的总和，但全过程的速率取决于最慢步骤的完成速率。

研究证实，过程①与⑤进行得非常迅速，过程②与④的进行速率较快，而过程③分子在催化剂活性界面的反应速率最慢，因此，整个反应过程的速率取决于表面反应的进行速率。

提高压力、升高温度均可使甲醇合成反应速率加快，但从热力学角度分析，由于CO、C02和H2合成甲醇的反应是强放热的体积缩小反应，提高压力、降低温度有利于化学平衡向生成甲醇的方向移动，同时也有利于抑制副反应的进行。
