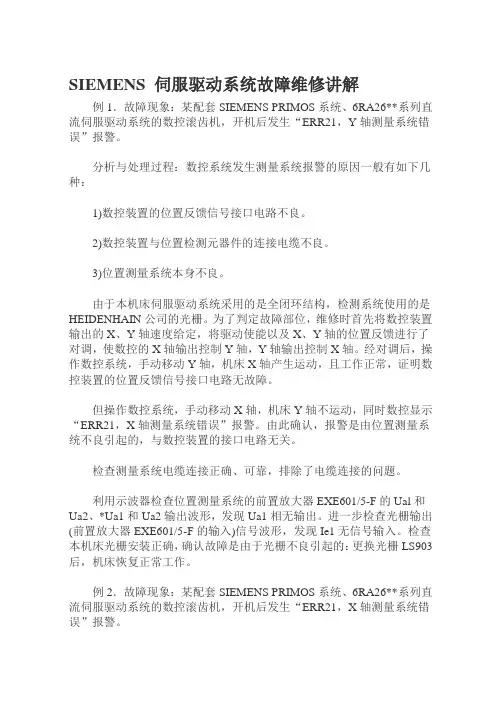

SIEMENS 伺服驱动系统故障维修讲解例1．故障现象：某配套SIEMENS PRIMOS系统、6RA26**系列直流伺服驱动系统的数控滚齿机，开机后发生“ERR21，Y轴测量系统错误”报警。
分析与处理过程：数控系统发生测量系统报警的原因一般有如下几种：1)数控装置的位置反馈信号接口电路不良。
2)数控装置与位置检测元器件的连接电缆不良。
3)位置测量系统本身不良。
由于本机床伺服驱动系统采用的是全闭环结构，检测系统使用的是HEIDENHAIN公司的光栅。
为了判定故障部位，维修时首先将数控装置输出的X、Y轴速度给定，将驱动使能以及X、Y轴的位置反馈进行了对调，使数控的X轴输出控制Y轴，Y轴输出控制X轴。
经对调后，操作数控系统，手动移动Y轴，机床X轴产生运动，且工作正常，证明数控装置的位置反馈信号接口电路无故障。
但操作数控系统，手动移动X轴，机床Y轴不运动，同时数控显示“ERR21，X轴测量系统错误”报警。
由此确认，报警是由位置测量系统不良引起的，与数控装置的接口电路无关。
检查测量系统电缆连接正确、可靠，排除了电缆连接的问题。
利用示波器检查位置测量系统的前置放大器EXE601/5-F的Ual和Ua2、*Ua1和Ua2输出波形，发现Ua1相无输出。
进一步检查光栅输出(前置放大器EXE601/5-F的输入)信号波形，发现Ie1无信号输入。
检查本机床光栅安装正确，确认故障是由于光栅不良引起的：更换光栅LS903后，机床恢复正常工作。
例2．故障现象：某配套SIEMENS PRIMOS系统、6RA26**系列直流伺服驱动系统的数控滚齿机，开机后发生“ERR21，X轴测量系统错误”报警。
分析与处理过程：故障分析过程同前例，但在本例中，利用示波器检查位置测量系统的前置放大器EXE601/5-F的Ual和Ua2、*Ual和*Ua2输出波形，发现同样Ual无输出。
进一步检查光栅输出(前置放大器EXE601/5-F的输入)信号波形，发现Ie1，信号输入正确，确认故障是由于前置放大器EXE601/5-F不良引起的。

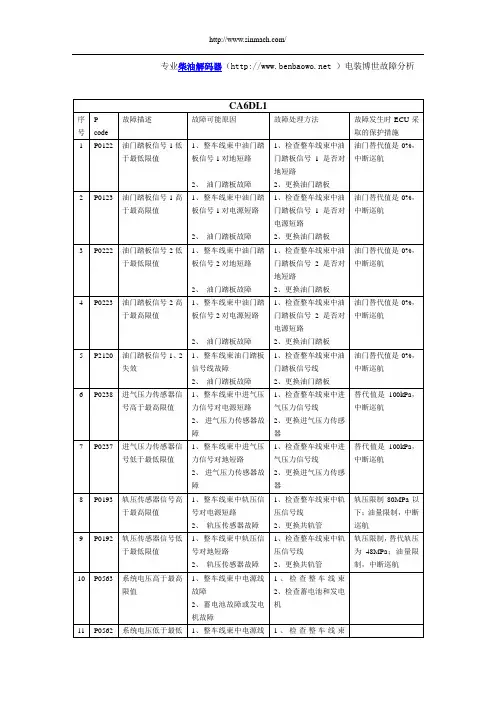

专业柴油解码器（ ）电装博世故障分析CA6DL1序号Pcode故障描述故障可能原因故障处理方法故障发生时ECU采取的保护措施1 P0122 油门踏板信号1低于最低限值1、整车线束中油门踏板信号1对地短路2、油门踏板故障1、检查整车线束中油门踏板信号1是否对地短路2、更换油门踏板油门替代值是0%，中断巡航2 P0123 油门踏板信号1高于最高限值1、整车线束中油门踏板信号1对电源短路2、油门踏板故障1、检查整车线束中油门踏板信号1是否对电源短路2、更换油门踏板油门替代值是0%，中断巡航3 P0222 油门踏板信号2低于最低限值1、整车线束中油门踏板信号2对地短路2、油门踏板故障1、检查整车线束中油门踏板信号2是否对地短路2、更换油门踏板油门替代值是0%，中断巡航4 P0223 油门踏板信号2高于最高限值1、整车线束中油门踏板信号2对电源短路2、油门踏板故障1、检查整车线束中油门踏板信号2是否对电源短路2、更换油门踏板油门替代值是0%，中断巡航5 P2120 油门踏板信号1、2失效1、整车线束油门踏板信号线故障2、油门踏板故障1、检查整车线束中油门踏板信号线2、更换油门踏板油门替代值是0%，中断巡航6 P0238 进气压力传感器信号高于最高限值1、整车线束中进气压力信号对电源短路2、进气压力传感器故障1、检查整车线束中进气压力信号线2、更换进气压力传感器替代值是100kPa，中断巡航7 P0237 进气压力传感器信号低于最低限值1、整车线束中进气压力信号对地短路2、进气压力传感器故障1、检查整车线束中进气压力信号线2、更换进气压力传感器替代值是100kPa，中断巡航8 P0193 轨压传感器信号高于最高限值1、整车线束中轨压信号对电源短路2、轨压传感器故障1、检查整车线束中轨压信号线2、更换共轨管轨压限制80MPa以下；油量限制，中断巡航9 P0192 轨压传感器信号低于最低限值1、整车线束中轨压信号对地短路2、轨压传感器故障1、检查整车线束中轨压信号线2、更换共轨管轨压限制，替代轨压为48MPa；油量限制，中断巡航10 P0563 系统电压高于最高限值1、整车线束中电源线故障2、蓄电池故障或发电机故障1、检查整车线束2、检查蓄电池和发电机11 P0562 系统电压低于最低1、整车线束中电源线1、检查整车线束限值故障2、蓄电池故障或发电机故障2、检查蓄电池和发电机12 P0118 水温传感器信号高于最高限值1、整车线束中水温传感器信号对电源短路2、水温传感器故障1、检查整车线束中水温传感器信号线2、更换水温传感器水温替代值为80℃，停止巡航13 P0117 水温传感器信号低于最低限值1、整车线束中水温传感器信号对地短路2、水温传感器故障1、检查整车线束中水温传感器2、更换水温传感器水温替代值为80℃，停止巡航14 P0183 燃油温度传感器信号高于最高限值1、整车线束中燃油温度传感器信号对电源短路2、燃油温度传感器故障1、检查整车线束中燃油温度传感器信号线2、更换燃油温度传感器燃油温度替代值为80℃15 P0182 燃油温度传感器信号低于最低限值1、整车线束中燃油温度传感器信号对地短路2、燃油温度传感器故障1、检查整车线束中燃油温度传感器2、更换燃油温度传感器燃油温度替代值为80℃16 P0113 进气温度传感器信号高于最高限值1、整车线束中进气温度传感器信号对电源短路2、进气温度传感器故障1、检查整车线束中进气温度传感器信号线2、更换进气温度传感器进气温度替代值为25℃17 P0112 进气温度传感器信号低于最低限值1、整车线束中进气温度传感器信号对地短路2、进气温度传感器故障1、检查整车线束中进气温度传感器信号线2、更换进气温度传感器进气温度替代值为25℃18 P2229 大气压力高于最高限值1、ECU故障1、更换ECU19 P2228 大气压力低于最低限值1、ECU故障1、更换ECU20 P0617 起动开关短路到电源1、整车线束中起动开关对电源短路2、起动开关故障1、检查整车线束2、检查起动开关21 P0337 无转速信号1、整车线束中转速传感器信号线故障2、转速传感器故障1、检查整车线束中转速传感器信号线2、更换转速传感器起动时间变长、禁止FCCB功能22 P0342 无辅助转速（凸轮轴）信号1、整车线束中辅助转速传感器信号线故障2、辅助转速传感器故障1、检查整车线束中辅助转速传感器信号线2、更换油泵再次点火时无法启动23 P0385 无转速信号和辅助转速（凸轮轴）信号1、整车线束故障2、转速传感器和辅助转速传感器故障1、检查整车线束中信号线2、更换传感器无法运行24 P0503 车速传感器信号频率太高1、整车线束干扰2、车速传感器故障1、检查整车线束中信号线2、更换传感器无法巡航25 P0502 车速传感器信号开路或短路1、整车线束故障2、车速传感器故障1、检查整车线束中信号线2、更换传感器无法巡航26 P0501 车速传感器信号无效1、整车线束故障2、车速传感器故障1、检查整车线束中信号线2、更换传感器27 P1681 排气制动输出信号开路或短路到地1、整车线束故障2、排气制动继电器未接或损坏1、检查整车线束中信号线2、增加或更换排气制动继电器排气制动功能无效28 P1682 排气制动输出信号短路到电源1、整车线束故障2、排气制动继电器连接错误或损坏1、检查整车线束中信号线2、检查排气制动继电器排气制动功能无效29 P2148 1、2、3缸喷油器信号线短路到电源1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能30 P2147 1、2、3缸喷油器信号线短路到地1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能31 P2146 1、2、3缸喷油器信号无负载1、线束故障2、喷油器线束与喷油器连接故障1、检查相关线束2、检查喷油器电气连接油量(50%)、无法巡航、禁止FCCB功能32 P2151 4、5、6缸喷油器信号线短路到电源1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能33 P2150 4、5、6缸喷油器信号线短路到地1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能34 P2149 4、5、6缸喷油器信号无负载1、线束故障2、喷油器线束与喷油器连接故障1、检查相关线束2、检查喷油器电气连接油量(50%)、无法巡航、禁止FCCB功能35 P0201 1缸喷油器信号开路1、线束故障2、1缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能36 P0205 5缸喷油器信号开路1、线束故障2、5缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能37 P0203 3缸喷油器信号开路1、线束故障2、3缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能38 P0206 6缸喷油器信号开路1、线束故障2、6缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能39 P0202 2缸喷油器信号开路1、线束故障2、2缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能40 P0204 4缸喷油器信号开路1、线束故障2、4缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能41 P0611 内部电容电路故障1、ECU故障1、更换ECU42 P0200 内部电容电路故障1、ECU故障1、更换ECU43 P0629 PCV1输出短路到电源1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航44 P2634 PCV2输出短路到电源1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航45 P0629 PCV2和PCV1输出短路到电源1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀无法启动46 P0628 PCV1输出开路或短路到地1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航47 P2633 PCV2输出开路或短路到地1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航48 P0628 PCV2和PCV1输出开路或短路到地1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀无法启动49 P2635 油泵控制过载1、油泵故障1、检查油泵50 P1088 油泵控制过压1、油泵故障1、检查油泵51 P1266 油泵控制无负载1、油泵故障1、检查油泵52 P0093 油泵控制缺油无负载1、油泵故障1、检查油泵53 P1089 轨压高于最高限值1、线束故障2、轨压传感器故障1、检查相关线束2、检查高压共轨油量(70%)、限制轨压（80MPa）、无法巡航54 P0088 轨压低于最低限值1、线束故障2、轨压传感器故障1、检查相关线束2、检查高压共轨油量(70%)、限制轨压（80MPa）、无法巡航55 P0219 发动机超速1、发动机挂低档倒拖2、燃油系统故障1、诊断仪清除故障码2、检查燃油系统无法巡航56 P0541 预热继电器输出信号短路到地1、整车线束故障2、预热继电器连接错误或损坏1、检查整车线束中信号线2、检查预热继电器无57 P0542 预热继电器输出信1、整车线束故障1、检查整车线束中信无号开路或短路到电源2、预热继电器连接错误或损坏号线2、检查预热继电器58 P1530 发动机停车开关常闭1、整车线束故障2、发动机副停车开关连接错误或损坏1、检查整车线束中信号线2、检查副停车开关59 P0217 冷却水温太高1、整车线束故障2、冷却水温传感器故障3、冷却水温太高1、检查整车线束中信号线2、检查冷却水温传感器3、检查冷却水温是否过高60 P0704 离合器开关故障1、整车线束故障2、离合器开关损坏1、检查整车线束中信号线2、检查离合器开关无法巡航61 P0850 空档开关故障1、整车线束故障2、空档开关损坏1、检查整车线束中信号线2、检查空档开关无法巡航62 P0686 主继电器故障1、ECU线束故障2、主继电器损坏1、检查ECU线束中信号线2、检查主继电器无法巡航63 P1565 巡航开关电路故障1、整车线束故障2、巡航开关损坏1、检查整车线束中信号线2、检查巡航开关无法巡航64 P1602 QR数据未写入1、ECU数据故障1、重新写入QR码无65 P0602 QR数据故障1、ECU数据故障1、重新写入QR码油量(70%)、无法巡航66 P0607 看门狗芯片故障1、ECU故障1、更换ECU 油量(70%)、限制油门开度、无法巡航67 P0606 主CPU故障1、ECU故障1、更换ECU 无法运行68 P0601 内部存储器故障1、ECU故障1、更换ECU 油量(70%)、无法巡航(感谢豆芽机/对文章的建议)。
