幕墙结构

第1章玻璃幕墙体系§1.1 玻璃幕墙的类型玻璃幕墙由玻璃面板、连接件和支承结构组成，它连接于建筑物，是建筑物的外围护体系。

玻璃幕墙的建筑功能是抵抗气候、雨、光、声等环境力量对建筑物的影响，结构功能是承受风、地震、自重等荷载作用并将这些荷载传递至建筑物的主体结构。

玻璃幕墙一般可划分为以下几种类型：(1) 全玻幕墙(2) 框式玻璃幕墙(3) 点支式玻璃幕墙在全玻幕墙中，支承体系为玻璃肋；在框式幕墙中，支承体系为铝合金框架；在点支式玻璃幕墙中，支承体系为钢管桁架、拉杆或拉索桁架以及索网。

玻璃面板与支承体系可采用化学方式和机械方式连接。

化学方式是指通过结构胶将玻璃面板直接胶结或通过连接件胶结于支承体系；机械方式是指将玻璃面板嵌固或钻孔后通过爪件连接于支承体系。

近几年来，随着对建筑物节能要求的提高，发展出了光电幕墙、呼吸幕墙等多种新型幕墙。

其中，光电幕墙采用具有吸收能量功能的新型玻璃面板，而呼吸幕墙采用双层幕墙体系形成具有“呼吸”功能的风幕以达到节能要求。

作为建筑物外围护体系的玻璃幕墙一般是竖置的，可以根据围护结构的特点按照相关玻璃幕墙技术规程进行结构计算和构造设计，作用荷载主要为风和地震等水平荷载及自重等竖向荷载。

当玻璃幕墙与竖直面夹角超过15o时，必须视其为屋盖主结构，根据建筑结构设计规范进行计算和设计，作用荷载按一般建筑结构考虑。

§1.2 全玻幕墙玻璃面板通过胶结材料、金属连接件或紧固件与玻璃肋相连构成全玻幕墙，玻璃肋是玻璃面板的支承梁。

全玻幕墙的主要特点是：通透性好；构造简单；结构无锈蚀问题。

适用于大堂、大厅及共享空间等部位，如图1-1所示。

图1-1 全玻幕墙1.2.1 截面构成全玻幕墙的连接方法有两类：玻璃肋与玻璃面板平齐或突出；玻璃肋后置或骑缝于玻璃面板。

玻璃肋可采用单肋也可采用双肋布置，如图1-2所示。

增加爪件连接图图1-2 全玻幕墙构造单片玻璃面板的厚度在10-19mm之间，夹层玻璃单片厚度不应小于8mm。

幕墙结构分类
幕墙是指建筑物外墙表面的一种非承重护墙，由结构体系、保温、隔热、防水、防火、隔音、装饰等多种构建材料组成。

根据不同的结构形式和材料组成，幕墙可以分为以下几类：
1. 常规幕墙
常规幕墙是指采用铝合金或钢材骨架，将玻璃、大理石、陶瓷板等材料穿插在骨架之间，形成墙面的一种结构形式。

常规幕墙的构造简单，安装方便，具有良好的防水、隔热、防火性能，广泛应用于现代高层建筑。

2. 点支式幕墙
点支式幕墙是指幕墙骨架采用钢材或铝合金，幕墙面板用钢化玻璃、夹胶玻璃、单片岩板等材料，通过点支件将幕墙面板固定在骨架上，形成墙面的一种结构形式。

点支式幕墙的构造简单，安装容易，具有良好的防水、隔热、防火性能和卓越的透光性能，是现代高层建筑中广泛应用的一种幕墙类型。

3. 带缝隙幕墙
带缝隙幕墙是指幕墙面板骨架采用铝合金材料，幕墙面板采用玻璃、大理石、金
属板等材料，通过缝隙连接在骨架上，形成墙面的一种结构形式。

带缝隙幕墙具有优异的透气性和隔热性能，能够有效减轻室内外温差的影响，是现代建筑中常用的一种幕墙类型。

4. 双层幕墙
双层幕墙是指在建筑物外墙表面设置两层玻璃幕墙，中间保留一定的隔热、隔音空气层，形成隔音、保温的一种结构形式。

双层幕墙能够有效降低室内外温差对建筑物的影响，提高室内舒适度和节能效果，是现代高层建筑中常用的一种幕墙类型。

5. 复合式幕墙
复合式幕墙是指在幕墙面板中采用多种材料的组合，如玻璃、金属板、石材、陶瓷等，形成多层结构，具有非常好的装饰效果。

复合式幕墙结构复杂，适用性广泛，是现代建筑中逐渐普及的一种幕墙类型。

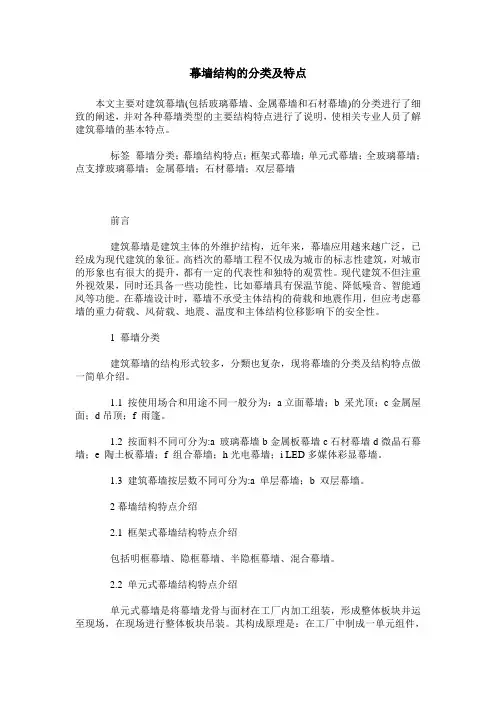

幕墙结构的分类及特点本文主要对建筑幕墙(包括玻璃幕墙、金属幕墙和石材幕墙)的分类进行了细致的阐述，并对各种幕墙类型的主要结构特点进行了说明，使相关专业人员了解建筑幕墙的基本特点。

标签幕墙分类；幕墙结构特点；框架式幕墙；单元式幕墙；全玻璃幕墙；点支撑玻璃幕墙；金属幕墙；石材幕墙；双层幕墙前言建筑幕墙是建筑主体的外维护结构，近年来，幕墙应用越来越广泛，已经成为现代建筑的象征。

高档次的幕墙工程不仅成为城市的标志性建筑，对城市的形象也有很大的提升，都有一定的代表性和独特的观赏性。

现代建筑不但注重外视效果，同时还具备一些功能性，比如幕墙具有保温节能、降低噪音、智能通风等功能。

在幕墙设计时，幕墙不承受主体结构的荷载和地震作用，但应考虑幕墙的重力荷载、风荷载、地震、温度和主体结构位移影响下的安全性。

1 幕墙分类建筑幕墙的结构形式较多，分類也复杂，现将幕墙的分类及结构特点做一简单介绍。

1.1 按使用场合和用途不同一般分为：a立面幕墙；b 采光顶；c金属屋面；d吊顶；f 雨篷。

1.2 按面料不同可分为:a 玻璃幕墙b金属板幕墙c石材幕墙d微晶石幕墙；e 陶土板幕墙；f 组合幕墙；h光电幕墙；i LED多媒体彩显幕墙。

1.3 建筑幕墙按层数不同可分为:a 单层幕墙；b 双层幕墙。

2幕墙结构特点介绍2.1 框架式幕墙结构特点介绍包括明框幕墙、隐框幕墙、半隐框幕墙、混合幕墙。

2.2 单元式幕墙结构特点介绍单元式幕墙是将幕墙龙骨与面材在工厂内加工组装，形成整体板块并运至现场，在现场进行整体板块吊装。

其构成原理是：在工厂中制成一单元组件，这种组件一般为一个楼层高度，也可以为2层一3层高，一个单元组件就是一个受力单元。

现场安装时将单元组件固定在楼层楼板(梁)上，水平方向相邻两单元组件的左右竖框通过对插形成竖向组合杆，上单元下框与下单元的上框对插组合成横向组合杆，这样它所承受的载荷是由单元组件的竖框直接传递到主体结构。

单元式幕墙可分为横滑式、横锁式和独立单元三种形式。

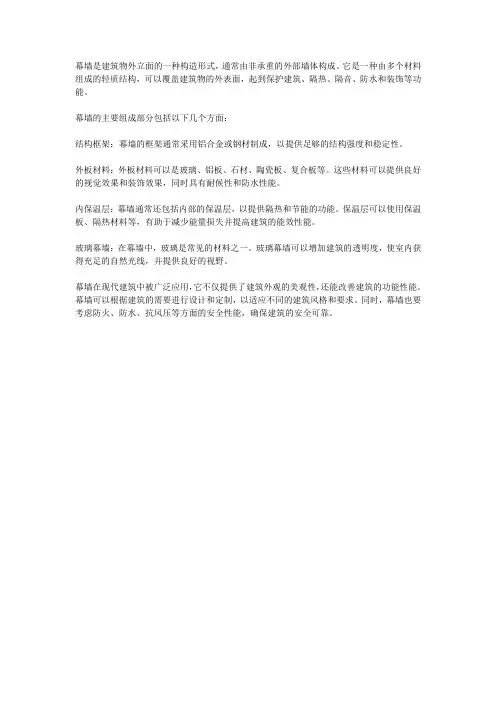

幕墙是建筑物外立面的一种构造形式，通常由非承重的外部墙体构成。

它是一种由多个材料组成的轻质结构，可以覆盖建筑物的外表面，起到保护建筑、隔热、隔音、防水和装饰等功能。

幕墙的主要组成部分包括以下几个方面：
结构框架：幕墙的框架通常采用铝合金或钢材制成，以提供足够的结构强度和稳定性。

外板材料：外板材料可以是玻璃、铝板、石材、陶瓷板、复合板等。

这些材料可以提供良好的视觉效果和装饰效果，同时具有耐候性和防水性能。

内保温层：幕墙通常还包括内部的保温层，以提供隔热和节能的功能。

保温层可以使用保温板、隔热材料等，有助于减少能量损失并提高建筑的能效性能。

玻璃幕墙：在幕墙中，玻璃是常见的材料之一。

玻璃幕墙可以增加建筑的透明度，使室内获得充足的自然光线，并提供良好的视野。

幕墙在现代建筑中被广泛应用，它不仅提供了建筑外观的美观性，还能改善建筑的功能性能。

幕墙可以根据建筑的需要进行设计和定制，以适应不同的建筑风格和要求。

同时，幕墙也要考虑防火、防水、抗风压等方面的安全性能，确保建筑的安全可靠。

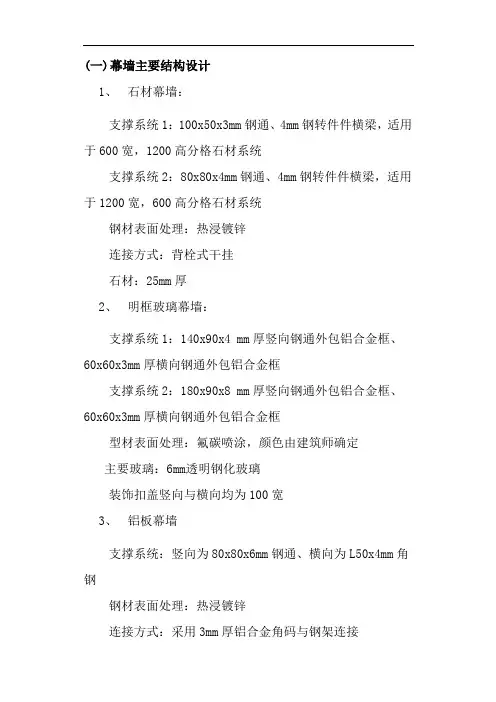

(一)幕墙主要结构设计1、石材幕墙：支撑系统1：100x50x3mm钢通、4mm钢转件件横梁，适用于600宽，1200高分格石材系统支撑系统2：80x80x4mm钢通、4mm钢转件件横梁，适用于1200宽，600高分格石材系统钢材表面处理：热浸镀锌连接方式：背栓式干挂石材：25mm厚2、明框玻璃幕墙：支撑系统1：140x90x4 mm厚竖向钢通外包铝合金框、60x60x3mm厚横向钢通外包铝合金框支撑系统2：180x90x8 mm厚竖向钢通外包铝合金框、60x60x3mm厚横向钢通外包铝合金框型材表面处理：氟碳喷涂，颜色由建筑师确定主要玻璃：6mm透明钢化玻璃装饰扣盖竖向与横向均为100宽3、铝板幕墙支撑系统：竖向为80x80x6mm钢通、横向为L50x4mm角钢钢材表面处理：热浸镀锌连接方式：采用3mm厚铝合金角码与钢架连接铝板：3mm厚普通铝板，氟碳喷涂，4、铝板、玻璃雨蓬铝板雨蓬支撑系统：悬挑主钢架为100x50x5mm钢通、铝板固定处采用L40x4mm角钢，铝板采用3mm厚铝合金角码与钢架连接；玻璃雨蓬支撑系统：悬挑主钢架为100x200x6mm 钢通，玻璃采用铝合金副框固定；钢材表面处理：热浸镀锌铝板：3mm厚普通铝板，氟碳喷涂，玻璃：6+1.14PVB+6mm厚钢化夹胶玻璃5、点玻幕墙：支撑系统1：横竖向均为∅102x4.5钢管。

支撑系统2：竖向均为200x200x12钢管、横向为100x100x5钢管。

主入口处采用不锈钢矩形夹具固定，其他位置采用250系列浮头式驳接件。

钢材表面处理：氟碳喷涂，颜色由建筑师确定玻璃：6+1.14PVB+6mm厚钢化夹胶玻璃6、铝合金格栅：龙骨采用100x65x2.5mm厚铝合金方管、格栅采用60x40x1.5mm厚铝合金方管。

型材表面处理：氟碳喷涂，7、玻璃栏杆：支撑系统80x10拉丝不锈钢双立柱、L50x4镀锌角钢固定，∅50*3不锈钢钢管扶手，型材表面处理：栏杆立柱及扶手拉丝处理玻璃：6+1.14PVB+6mm厚钢化夹胶玻璃8、铝合金百叶：百叶片采用1.2mm厚铝合金型材，宽60mm，高75mm背部采用铝合金防虫鸟网，型材表面处理：氟碳喷涂，9、地弹门：支撑系统1：46系列铝合金边框，用于一般位置地弹门支撑系统2：60系列钢通外包铝板，用于4000mm高地弹门支撑系统3：无框玻璃地弹门，用于点玻处。

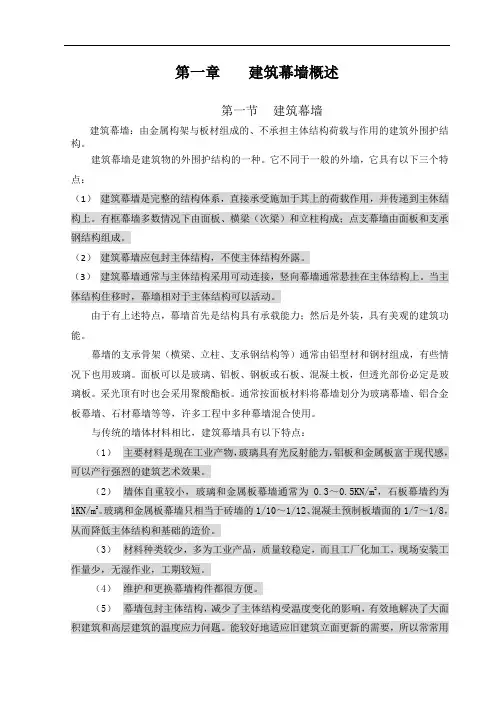

第一章建筑幕墙概述第一节建筑幕墙建筑幕墙：由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外围护结构。

建筑幕墙是建筑物的外围护结构的一种。

它不同于一般的外墙，它具有以下三个特点：（1）建筑幕墙是完整的结构体系，直接承受施加于其上的荷载作用，并传递到主休结构上。

有框幕墙多数情况下由面板、横梁（次梁）和立柱构成；点支幕墙由面板和支承钢结构组成。

（2）建筑幕墙应包封主体结构，不使主体结构外露。

（3）建筑幕墙通常与主体结构采用可动连接，竖向幕墙通常悬挂在主体结构上。

当主体结构住移时，幕墙相对于主体结构可以活动。

由于有上述特点，幕墙首先是结构具有承载能力；然后是外装，具有美观的建筑功能。

幕墙的支承骨架（横梁、立柱、支承钢结构等）通常由铝型材和钢材组成，有些情况下也用玻璃。

面板可以是玻璃、铝板、钢板或石板、混凝土板，但透光部份必定是玻璃板。

采光顶有时也会采用聚酸酯板。

通常按面板材料将幕墙划分为玻璃幕墙、铝合金板幕墙、石材幕墙等等，许多工程中多种幕墙混合使用。

与传统的墙体材料相比，建筑幕墙具有以下特点：（1）主要材料是现在工业产物，玻璃具有光反射能力，铝板和金属板富于现代感，可以产行强烈的建筑艺术效果。

（2）墙体自重较小，玻璃和金属板幕墙通常为0.3～0.5KN/m2，石板幕墙约为1KN/m2。

玻璃和金属板幕墙只相当于砖墙的1/10～1/12、混凝土预制板墙面的1/7～1/8，从而降低主体结构和基础的造价。

（3）材料种类较少，多为工业产品，质量较稳定，而且工厂化加工，现场安装工作量少，无湿作业，工期较短。

（4）维护和更换幕墙构件都很方便。

（5）幕墙包封主体结构，减少了主体结构受温度变化的影响，有效地解决了大面积建筑和高层建筑的温度应力问㼵。

能较好地适应旧建筑立面更新的需要，所以常常用加装幕墙来作为旧建筑改建的手段。

目前建筑幕墙得到广泛的采用，建筑幕墙的发展在我国只不过几年的时间，己成为一个大规模的产业，除幕墙材料的生产商的供应商外，仅直接从事幕墙制造安装的厂商己超过千家，年生产幕墙近800万M2，年产值近百亿元，我国己是世界上幕墙年产量最高的国家。

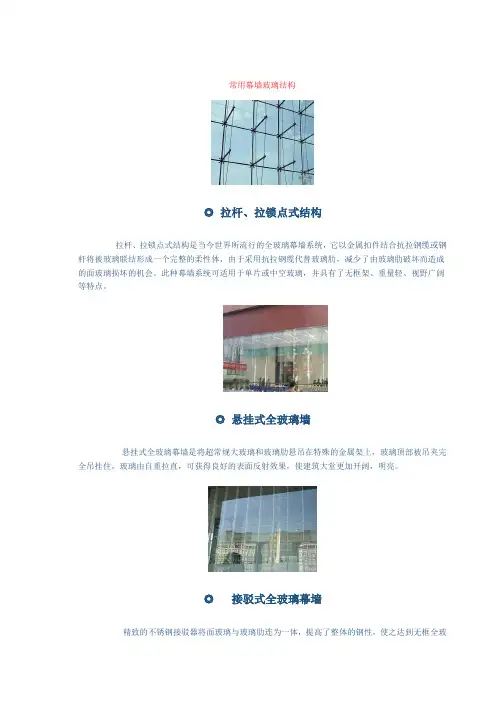

常用幕墙玻璃结构
◎ 拉杆、拉锁点式结构
拉杆、拉锁点式结构是当今世界所流行的全玻璃幕墙系统，它以金属扣件结合抗拉钢缆或钢杆将被玻璃联结形成一个完整的柔性体，由于采用抗拉钢缆代替玻璃肋，减少了由玻璃肋破坏而造成的面玻璃损坏的机会。

此种幕墙系统可适用于单片或中空玻璃，并具有了无框架、重量轻、视野广阔等特点。

◎ 悬挂式全玻璃墙
悬挂式全玻璃幕墙是将超常规大玻璃和玻璃肋悬吊在特殊的金属架上，玻璃顶部被吊夹完全吊挂住，玻璃由自重拉直，可获得良好的表面反射效果，使建筑大堂更加开阔，明亮。

◎接驳式全玻璃幕墙
精致的不锈钢接驳器将面玻璃与玻璃肋连为一体，提高了整体的钢性，使之达到无框全玻的效
果，满足了设计师对立面的更高要求。

而经济的造价又无疑成为各种业主的明智之选。

◎座地式全玻璃幕墙
应用于单片高低于4.2m的落地全玻璃幕墙，其自重由玻璃自身承担，并以玻璃肋抵抗侧向风荷载。

具有造价低，施工简便的优点。

◎钢结构点式采光棚
钢结构点式采光棚将夹钢化玻璃，金属支架结构荷不锈钢接驳件有机地结合，巧妙地将室外环境引入室内，增加了建筑物的透光性，令人们生活在更理想的空间环境中。

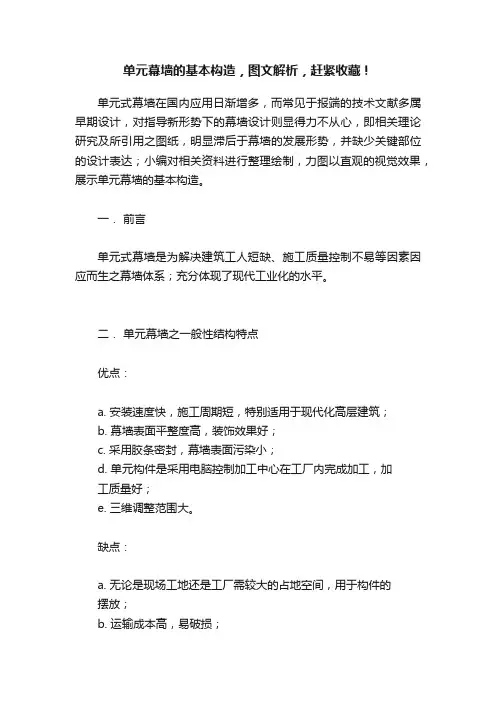

单元幕墙的基本构造，图文解析，赶紧收藏！单元式幕墙在国内应用日渐增多，而常见于报端的技术文献多属早期设计，对指导新形势下的幕墙设计则显得力不从心，即相关理论研究及所引用之图纸，明显滞后于幕墙的发展形势，并缺少关键部位的设计表达；小编对相关资料进行整理绘制，力图以直观的视觉效果，展示单元幕墙的基本构造。

一．前言单元式幕墙是为解决建筑工人短缺、施工质量控制不易等因素因应而生之幕墙体系；充分体现了现代工业化的水平。

二．单元幕墙之一般性结构特点优点：a. 安装速度快，施工周期短，特别适用于现代化高层建筑；b. 幕墙表面平整度高，装饰效果好；c. 采用胶条密封，幕墙表面污染小；d. 单元构件是采用电脑控制加工中心在工厂内完成加工，加工质量好；e. 三维调整范围大。

缺点：a. 无论是现场工地还是工厂需较大的占地空间，用于构件的摆放；b. 运输成本高，易破损；c. 由于加工精度要求高，因而加工成本较高；d. 施工组织较复杂；e. 实现复杂造型的功能有一定局限；f. 单元式幕墙与主体结构的连接和安装在室内进行，对于剪力墙位置不适用。

三．单元式幕墙结构类型图解单元幕墙分类：单元幕墙作法有两大类既插接方式（或称楔合式）及对接方式（或称独立式）；比较通行的是插接方式，又细分为横滑型和横锁型，通过杆件的对插完成接缝（图一）对接方式是通过胶条的对接完成接缝。

由于单元板块安装时在四个相邻板块间会形成一个内外惯穿的空洞（图二），对这个空洞的不同处理方式决定了单元幕墙的类型，以下分述之。

三．1 插接方式之横滑型：横滑型封口板嵌在下单元上框母槽内，它比上单元下框公槽大，上单元下框可以在封口板槽内自由滑动（图三、图四、图五）故称横滑型。

封口板安装图解封口板安装说明：封口板搁置于待安装板块的上横框（图七），板块安装就位后将封口板滑至两相邻板块中央（图八），拧紧螺钉（单侧固定）并涂胶，然后在封口板两侧施打密封胶（图九）。

横竖框加工图解本图中结构由于单元上横框通长（盖过竖框端头），若实现顺利插接则竖框下端需作铣加工（图十三）;其加工尺寸与单元下横框槽口相匹配（图十），并开设排水孔，竖框侧壁的排水孔与上横框结露槽对应；导排水图解①挡水板②单元板块上横框③封口板④结露槽导排水示意图（图十四）排水说明：大量的水由最外层的密封胶条阻挡（图三），少量的水由后置挡水板阻挡；经二道防水材料作用，最后只有微量的水进入封口板内经单元板块上横框之排水路径导入竖框前腔内（图十四），可每三层设外披水板，将水导出幕墙外。

幕墙的专业知识点总结幕墙的分类：1.单层高层幕墙适用于建筑高度在80m以下，一般用于多层建筑。

其构造系统包括通条型、扇条型、玻璃幕墙。

通条幕墙是由直杆、横隔架、玻璃板和铝合金构成。

扇条幕墙是由直杆、扇条、横隔架、玻璃和铝合金构成。

2.双层高层幕墙适用于40～80m高的多层建筑。

内部构造一般采用隔热玻璃、中空玻璃或绝热铝塑板。

外部构造一般采用镀膜玻璃、钢化玻璃、反射玻璃或者玻璃镜。

3.双层超高层幕墙适用于超过80m以上的高层建筑。

基本上采用双层幕墙形式，内层使用中空玻璃和钢化玻璃，外层采用隔热及抛光玻璃。

4.单层低层幕墙适用于建筑高度在20m以下的建筑，其结构多采用铝合金或者塑钢隔热型材，玻璃则采用玻璃镜或夹胶玻璃。

丰富的表面效果一般建筑幕墙采用钢化玻璃、夹胶玻璃、中空玻璃或镀膜玻璃等。

幕墙在设计上主要考虑到幕墙矩形的大小和位置，以及玻璃的类型和颜色。

幕墙玻璃通过玻璃单元构件形式和多样的连接方式，在玻璃外表面绘制花纹和刻痕，或为保温加铝膜被，并采用不同的玻璃厚度满足外部的装饰效果，从而实现不同的护温效果。

充分考虑了玻璃在外形和性能上的多样性，满足了建筑的功能和装饰的要求。

实现透光性幕墙的设计中要充分考虑到建筑物的采光、视野、风景和外界气氛感应。

随着建筑的日常使用和不同的时间段，需要对透光性进行控制。

根据这些外界因素，幕墙的设计应满足不同气氛的要求，满足日常使用的透光需求。

一方面，在设计上考虑使用传统材料玻璃，特别是安装有夹层玻璃的设计，以确保厚度足够稳固。

另一方面，还考虑采用新型复合材料和机构设计，以实现透光性和外观的变化。

保温节能幕墙能实现保温节能效果主要有以下方式：一是采用厚度和种类不同的玻璃单元，进行层层组合，增强隔热效果；二是考虑到环境温度等因素，在夹层玻璃和玻璃外预留适当的温度差，在不同的时间段中适应不同的节能身效。

除此之外，幕墙还通过前空后填的组合形式，采用中空玻璃加入现代聚氨酯、复合纸板和铜氨纤维的隔热者。

幕墙分类：1：框支承幕墙●构件式：以散件运到施工现场隐框、半隐框（横明竖隐、横隐竖明）、明框优点：生产规模最大、技术成熟缺点：拼装工序较多需在施工现场依次组装●单元式：幕墙立面成独立单元块板优点：板块加工精度高，施工现场工作量少，安装时间便于赶工期。

缺点：造价较高，板块拼接处防水性能稍差。

2：全玻幕墙：面板及支承结构均为玻璃组成落地式、吊挂式3：点支承幕墙：支承装置及支承结构通过点支承●玻璃肋点支式●钢结构支承式点玻幕墙：单梁点支式、桁架点支式、鱼腹梁点支式●拉杆拉索式点玻幕墙优点：通透性优于其它幕墙缺点：不易开启通风、工程造价偏高4：双层幕墙：由外层幕墙、内层幕墙、遮阳系统、换气系统组成。

●外循环式双层幕墙（减少空调负荷、节省能源、降温、保温）●内循环双层幕墙（寒冷地区使用）优点：节能效果明显、大幅度降低噪音；适合寒冷地区和风动环境。

（防风沙）解决气流循环与风动矛盾。

内外通透效果好。

5：金属板幕墙：是指板材为金属板的建筑幕墙(金属板一般包括单层铝板、铝塑复合板、蜂窝铝板、不锈钢板、彩色压型钢板、钛合金板、铜板等)，它类似于玻璃幕墙，我们工程一般常做的金属板幕墙是铝板幕墙（单层铝板、复合铝板、蜂窝铝板），其有多种做法。

常用的是槽板式，它是将板块向四周各折一定长度的边，变成槽形板，按设计要求在折边上固定铝角，然后可靠安装在施工好的骨架上。

当板块过大，为保证其强度与刚度，应按要求在板块中部安装加强肋措施。

如单层铝板中肋与板的连接可用电栓焊固定螺栓连接、胶接或用3M胶等；复合铝板则用结构密封胶固定；蜂窝铝板不用加强肋，其强度和刚度都能达到要求。

6：石材幕墙：是一种独立的围护结构系统，根据施工方法分为湿挂（使用水泥砂浆将石材与墙体粘结）和干挂法。

在当今施工中应用得最多是干挂石材幕墙，它是利用金属挂件将石材面板吊挂在与主体结构连接的金属骨架上。

干挂石材按安装形式常用挂勾式和背栓式：挂勾式干挂石材是利用不锈钢挂件（或铝合金挂件）插入开好的石材边槽中，用环氧树脂胶粘接在槽内，用螺栓固定挂勾在安装好的金属骨架上；背栓式是采用专用的柱锥式锚栓，在石材的背面上钻孔（必须采用专用锥式钻头和钻机）并保证准确的钻孔深度和尺寸，锚柱被无膨胀力地装入圆锥形孔内紧固，然后挂于安装好的骨架上。

幕墙设计中的幕墙系统分类幕墙（Curtain Wall）是指围护建筑物的外层结构，它可以提供隔热、隔音、防水、抗风、抗震等功能。

在幕墙设计中，存在着多种不同类型的幕墙系统，每种系统都有其独特的特点和适用场景。

本文将对幕墙设计中常见的几种幕墙系统进行分类和介绍。

一、单层幕墙系统单层幕墙系统是最简单、最经典的幕墙类型之一。

它由一个单层的玻璃幕墙构成，没有其它复杂的结构层。

单层幕墙系统透光性好，能够充分利用自然光源，给建筑物创造一个明亮、开放的外观。

同时，它还能有效隔热和保温，提高建筑物的能源利用效率。

在商业办公楼、高级住宅等建筑类型中广泛应用。

二、双层幕墙系统双层幕墙系统是一种在单层幕墙的基础上增加了一个内部隔热层的设计。

这个隔热层可以提高建筑物的隔热性能，减少能量的损耗。

双层幕墙系统具有较好的隔音性能，能够有效减少外界噪音对室内环境的影响。

此外，它还能够创建一个可以人为控制的空气流通区域，提高室内空气的质量。

这种系统常用于需要更高隔热性能和声音控制的建筑物，如影剧院和会议中心。

三、通风幕墙系统通风幕墙系统是一种能够进行自然通风或机械通风的设计。

它通过设计适当的透气孔，让新鲜空气进入建筑内部，排出室内不良空气。

该系统具有良好的气密性和密封性，能够有效减少能量的损失。

通风幕墙系统广泛应用于大型商业综合体、体育馆等需要保持室内空气质量的建筑物。

四、悬挂式幕墙系统悬挂式幕墙系统是一种通过悬挂和固定在主体结构上的幕墙构件来支撑幕墙的设计。

这种系统可以让幕墙构件在垂直方向上有一定的变形能力，有效抵抗外界风压和地震力。

悬挂式幕墙系统具有较高的安全性和稳定性，适用于高层建筑和地震频发地区。

五、玻璃幕墙系统玻璃幕墙系统是以玻璃为主要构件的幕墙设计。

它可以根据需要选择不同种类的玻璃，如普通玻璃、夹层玻璃、LOW-E玻璃等，以实现不同的功能和效果。

玻璃幕墙系统广泛用于商业办公楼、购物中心和高级酒店等建筑，它的采光性好、外观效果美观大方，受到了广泛的欢迎。

幕墙的概念和组成幕墙是指建筑外层表皮系统，它不负荷建筑主体，并且可以用于建筑的外立面，楼梯，顶部天窗等部位。

它的作用包括保护建筑主体，隔绝室内外温度，防止风雨以及美化建筑外观等。

幕墙的组成主要包括以下几个方面：1. 结构：幕墙的结构主要有两种类型，即受力结构和非受力结构。

受力结构使用铝合金型材或钢材作为主要支撑架构，并以玻璃、复合板材等材料覆盖。

非受力结构一般采用玻璃幕墙，它通过双面粘接剂将玻璃板牢固地粘贴在铝基板上，形成一个整体。

2. 材料：幕墙材料通常包括玻璃、金属、石材、塑料、陶瓷等。

其中，玻璃是幕墙中最常用的材料之一，因为它具有透明度好、耐风、美观等特点。

金属材料常用于幕墙的骨架和支撑结构，如铝合金和不锈钢等。

石材和陶瓷则常用于幕墙的装饰表面，可以提供不同的质感和视觉效果。

3. 导热与隔热：幕墙中的导热与隔热措施对保持室内舒适温度起着重要作用。

一般来说，玻璃是热传导的主要途径之一，因此在幕墙中常采用中空玻璃、夹层玻璃等结构，在两层玻璃之间填充空气或惰性气体，以减少热传导。

此外，可以在幕墙内侧设置绝缘层，通过增加绝缘材料的厚度和热阻，降低热传导率。

4. 施工细节：幕墙的施工细节包括连接方式、密封方式、排水系统等。

连接方式一般有可移动连接和固定连接，可移动连接能有效吸收建筑因热胀冷缩和自重引起的变形；密封方式主要有硅酮密封、丙烯酸酯密封、胶条密封等，以保证幕墙的风压性能；排水系统则用于排除因雨水等进入幕墙内部的可能。

幕墙的概念和组成是建筑外立面设计中的重要内容，它对建筑的整体形象和性能有着重要的影响。

通过合理选择材料、结构以及施工细节，可以实现幕墙的多种功能，提升建筑的可持续性和舒适性。

同时，幕墙也是建筑外立面艺术的一种表现形式，通过在幕墙上进行装饰和图案设计，可以提升建筑的审美价值，与环境形成和谐统一的整体效果。

幕墙结构计算1、横框计算2、竖框计算3、玻璃计算4、连接计算5、预埋件设计、计算6、焊缝计算一、幕墙横框的计算受力模型：横梁以立柱为支承，按立柱之间的距离作为梁的跨度，梁的支撑条件按简支考虑，其弯距见表5-31。

简支梁内力和挠度表表5-311受力状态：横梁是双向受弯构件，在水平方向由板传来风力、地震力；在竖直的方向由板和横梁自重产生竖向弯距，见图5-14。

横梁双向受弯1、强度M x／γW x＋M y／γW y≤f a式中:Mx -- 横梁绕x轴(垂直于幕墙平面方向）的弯距设计值(KN·m)；My——横梁截面绕y轴(幕墙平面内方向）幕墙平面内方向的弯距设计值(KN·m)；Wx－横梁截面绕x轴(垂直于幕墙平面方向）的截面抵抗矩（mm3)Wy－横梁截面绕y轴(幕墙平面内方向）的截面抵抗矩（mm3)γ－塑性发展系数，可取为1.05；f a－铝型材受拉强度设计值(KN·m2)2M x＝1／12q y×B2（B≤H时）M x＝1／8q y×B2（B＞H时）qy＝(1.0×1.4×W k＋0.6×1.3×q ey）×B组合系数分项系数W k＝βZ·μS·μZ·W O式中：W k－作用在幕墙上的风荷载标准值（KN／m2）；βZ－瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，竖直幕墙外表面可按±1.5取用；μZ－风压高度变化系数；应按现行国家标准《建筑结构荷载规范》GBJ9采用。

W O－基本风压（KN／m2），按GBJ9附图中的数值采用；部分城3。
