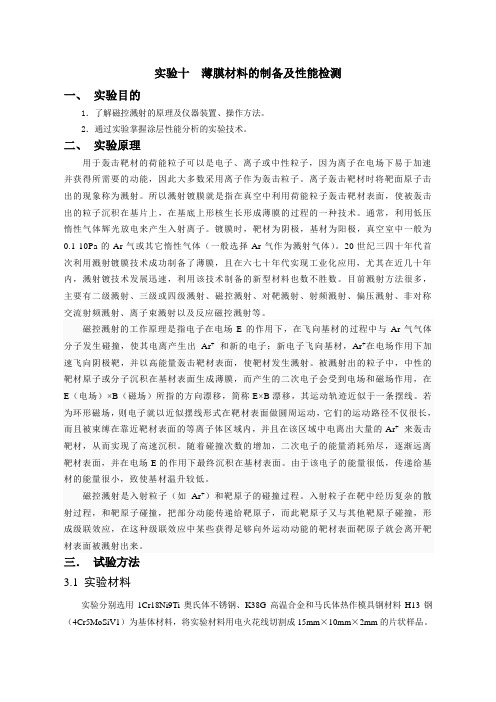

实验10 薄膜材料的制备及性能检测

实验十薄膜材料的制备及性能检测一、实验目的1．了解磁控溅射的原理及仪器装置、操作方法。

2．通过实验掌握涂层性能分析的实验技术。

二、实验原理用于轰击靶材的荷能粒子可以是电子、离子或中性粒子，因为离子在电场下易于加速并获得所需要的动能，因此大多数采用离子作为轰击粒子。

离子轰击靶材时将靶面原子击出的现象称为溅射。

所以溅射镀膜就是指在真空中利用荷能粒子轰击靶材表面，使被轰击出的粒子沉积在基片上，在基底上形核生长形成薄膜的过程的一种技术。

通常，利用低压惰性气体辉光放电来产生入射离子。

镀膜时，靶材为阴极，基材为阳极，真空室中一般为0.1-10Pa的Ar气或其它惰性气体（一般选择Ar气作为溅射气体）。

20世纪三四十年代首次利用溅射镀膜技术成功制备了薄膜，且在六七十年代实现工业化应用，尤其在近几十年内，溅射镀技术发展迅速，利用该技术制备的新型材料也数不胜数。

目前溅射方法很多，主要有二级溅射、三级或四级溅射、磁控溅射、对靶溅射、射频溅射、偏压溅射、非对称交流射频溅射、离子束溅射以及反应磁控溅射等。

磁控溅射的工作原理是指电子在电场E的作用下，在飞向基材的过程中与Ar气气体分子发生碰撞，使其电离产生出Ar+和新的电子；新电子飞向基材，Ar+在电场作用下加速飞向阴极靶，并以高能量轰击靶材表面，使靶材发生溅射。

被溅射出的粒子中，中性的靶材原子或分子沉积在基材表面生成薄膜，而产生的二次电子会受到电场和磁场作用，在E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶材表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶材表面的等离子体区域内，并且在该区域中电离出大量的Ar+来轰击靶材，从而实现了高速沉积。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶材表面，并在电场E的作用下最终沉积在基材表面。

由于该电子的能量很低，传递给基材的能量很小，致使基材温升较低。

薄膜材料的制备及性能研究第一章：薄膜材料的基础知识薄膜材料是指厚度在一个纳米到几微米之间的材料，由于其具有较大的比表面积和界面能，从而表现出了明显的物理和化学性质，应用广泛。

薄膜材料可以制备出各种不同形态和结构的材料，包括单层，多层和复合薄膜。

薄膜可以用于制备各种功能性材料，例如光电材料，传感器，能源材料和生物医学材料等。

因此薄膜材料的制备和性能研究已经成为了材料科学中一个重要的研究方向。

第二章：薄膜制备技术薄膜制备技术可以分为物理气相沉积（PVD），化学气相沉积（CVD），溶液法和电化学法等。

其中PVD主要应用于粘附性要求高的金属材料，CVD是为了制作半导体器件而发展出来的技术。

溶液法和电化学法则可以用来制备具有大面积、低成本和环境友好等特点的薄膜材料，因此是应用最为广泛的制备技术之一。

采用这两种技术制备的薄膜具有谷电导，谷光导和电化学性质等。

第三章：薄膜材料的性能研究具体来说，薄膜材料的性能包括表面化学性质、表面结构、光电性质和力学性质。

如表面化学性质可以通过XPS、FTIR和Tof-SIMS等技术进行表征，表面结构可以利用STM和AFM等技术来研究；光电性质则可以通过光谱测量和电学测试等手段来探究，力学性质则可以通过纳米压痕实验等方法来研究。

另外，薄膜材料的吸湿性、稳定性和生物相容性也是需要考虑的因素。

第四章：薄膜材料的应用领域举例薄膜材料由于其独特的性质，在许多领域中都有着广泛的应用。

以太阳能电池为例，在这种光电器件中，薄膜材料被用来制作光电转换器件和透明电极等部件，这直接关系到其光电性能和机械稳定性。

另外，在生物医学领域中，薄膜材料可以用来制备药物输送系统和人工血管等医学器械，用于有效地传递和释放药物。

第五章：未来展望在未来，薄膜材料将面临更加广泛和深入的应用前景。

例如，在生物医学领域中，薄膜材料可以用于制备智能药物释放系统，这将为治疗慢性疾病提供更有效的途径。

此外，在电子器件中，薄膜材料可以用于制作超薄管道、柔性器件和透明电极等。

物理实验技术中的材料薄膜制备与测量技巧材料薄膜在物理实验中扮演着重要的角色。

它们广泛应用于电子器件、光学器件、储能设备等领域，具有独特的性能和应用前景。

但是，材料薄膜的制备与测量并不是一件简单的事情。

本文将针对物理实验技术中的材料薄膜制备与测量技巧展开探讨。

一、材料薄膜的制备技巧材料薄膜制备过程中的关键问题是如何获得高质量的薄膜。

这包括薄膜的厚度均匀性、结晶度、界面质量等方面的要求。

下面将介绍两种常见的薄膜制备技术。

1. 物理气相沉积法（Physical Vapor Deposition，简称PVD）PVD是一种利用物理手段将固态材料转化为气态，然后在衬底表面沉积成薄膜的方法。

其中，蒸发法、溅射法和激光热蒸发法是最常用的PVD技术。

在制备薄膜时，需要注意蒸发源的温度、蒸发速率以及衬底的温度和表面处理等因素，以保证薄膜的均匀性和质量。

2. 化学气相沉积法（Chemical Vapor Deposition，简称CVD）CVD是一种利用化学反应在衬底表面生成具有所需性质的材料薄膜的方法。

通过控制反应条件和气相组分，可以制备出高质量的薄膜。

常见的CVD技术有热CVD、等离子体增强化学气相沉积（Plasma Enhanced Chemical Vapor Deposition，简称PECVD）等。

在进行CVD制备时，需要注意反应流程的控制、反应气体的纯净度，以及衬底的温度和表面处理等因素。

二、材料薄膜的测量技巧薄膜的制备完成后，我们需要对其进行测量以获得相关性能参数。

下面将介绍两种常见的薄膜测量技术。

1. 拉曼光谱测量拉曼光谱是一种非侵入式的测量方法，可以获得材料的结构信息。

通过激光光源的散射，与物质交互作用后的光被收集，并进一步分析得到物质的振动模式和结构信息。

在薄膜研究中，拉曼光谱常用于表征薄膜的晶格结构、应力分布、杂质掺杂等方面的信息。

通过拉曼光谱测量，可以获得薄膜的结晶度、晶格纳米尺寸等重要参数。

材料科学中的薄膜材料的制备与表征薄膜材料是材料科学中一类重要的材料，在许多工业领域和科学研究中扮演着重要的角色。

薄膜材料的制备和表征是该领域研究的核心内容，涉及到许多先进的制备技术和表征方法。

首先，我们来介绍一下薄膜材料的制备技术。

薄膜材料的制备可以通过物理、化学和生物方法来实现。

物理制备方法包括蒸发、溅射、离子束沉积等，这些方法主要通过物理手段将原料蒸发或溅射到基底上形成薄膜。

化学制备方法包括溶液法、凝胶法、气相沉积等，其中溶液法是一种常见且简便的制备方法，通过溶液中原料的反应和沉积来制备薄膜。

生物制备方法则利用生物体自身的成分和机制来合成和组装薄膜材料。

薄膜材料的制备过程中需要考虑多个因素，包括原料的选择和纯度、沉积速率控制、温度和压力的控制等。

在物理制备中，质量和形态的控制是关键，需要精确控制蒸发或溅射参数来得到所需的薄膜，同时还需要考虑沉积速率对薄膜性能的影响。

在化学制备中，反应物的选择和配比、溶液浓度、温度等因素都会影响薄膜的性质。

生物制备方法则需要考虑生物体自身的特性和条件来控制薄膜的组装和形态。

薄膜材料制备完成后，需要进行表征以了解其结构和性质。

薄膜材料的表征常用的方法包括X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）等。

XRD可以用于表征薄膜的结晶性质和晶格参数，通过分析衍射峰可以确定薄膜的纯度和晶体结构。

SEM和TEM则可以提供薄膜的形貌和微观结构信息，通过观察电子显微镜图像可以了解薄膜的表面形态和内部结构。

此外，还可以使用光学显微镜、拉曼光谱、电子能谱等其他表征方法对薄膜材料进行更详细的分析。

在薄膜材料的表征过程中，需要注意一些关键指标的检测。

例如，薄膜的厚度是一个非常重要的参数，可以通过表面轮廓仪、原子力显微镜、步进剥离等方法来测量。

薄膜的化学成分可以通过X射线光电子能谱（XPS）和能谱仪来确定。

光学性质是另一个需要表征的重要方面，可以通过紫外可见吸收光谱、荧光光谱等方法来研究薄膜的光学特性。

薄膜实验报告一、实验目的本次薄膜实验的主要目的是研究薄膜的制备工艺、性能特点以及其在不同应用场景中的表现。

通过实验，深入了解薄膜材料的物理和化学性质，掌握薄膜制备的关键技术，并对薄膜的质量和性能进行评估。

二、实验原理薄膜的制备通常采用物理气相沉积（PVD）、化学气相沉积（CVD）和溶胶凝胶法等方法。

在本次实验中，我们采用了物理气相沉积中的溅射法来制备薄膜。

溅射法是利用高能粒子（通常为离子）轰击靶材，使靶材表面的原子或分子溅射出来，并沉积在基片上形成薄膜。

溅射过程中，溅射粒子的能量、入射角、靶材与基片的距离以及工作气体的压力等因素都会对薄膜的质量和性能产生影响。

三、实验材料与设备1、实验材料靶材：选用了纯度为 9999%的_____金属靶材。

基片：采用了经过清洗处理的_____玻璃基片。

工作气体：使用纯度为 99999%的氩气。

2、实验设备溅射镀膜机：型号为_____，具有高精度的真空系统和溅射控制单元。

真空计：用于测量镀膜腔室内的真空度。

膜厚测试仪：型号为_____，用于测量薄膜的厚度。

表面形貌分析仪：用于观察薄膜的表面形貌和粗糙度。

硬度测试仪：用于测试薄膜的硬度。

四、实验步骤1、基片清洗将玻璃基片依次放入去离子水、丙酮和乙醇中进行超声清洗，每次清洗 15 分钟，以去除基片表面的油污和杂质。

清洗后的基片用氮气吹干，放入干燥箱中备用。

2、装样将清洗好的基片放入溅射镀膜机的样品台上，并调整基片与靶材的距离为_____mm。

安装好靶材，并确保靶材与溅射电源的连接良好。

3、抽真空关闭镀膜机的腔门，启动机械泵和分子泵，对镀膜腔室进行抽真空。

当真空度达到 5×10⁻⁴ Pa 时，停止抽真空。

4、溅射镀膜通入氩气，调节氩气流量为_____sccm，使腔室内的气压稳定在_____Pa。

开启溅射电源，设置溅射功率为_____W，溅射时间为_____分钟，进行薄膜沉积。

5、样品取出溅射镀膜完成后，关闭溅射电源和氩气进气阀，待腔室内温度降低到室温后，打开腔门，取出样品。

薄膜材料的制备和表征分析近年来，薄膜材料的制备和表征分析已经成为了一个热门的研究领域。

薄膜材料，指的是厚度在几纳米到几百微米之间的材料，由于其极小的尺寸和高比表面积，具有很多独特的物理、化学和材料特性。

这种材料近年来被广泛应用于复杂的电子器件、生物医学、分析化学等领域。

因此，对薄膜材料的制备方法和表征分析技术进行深入的研究和探究，有助于更好地开发和应用这种材料。

一、薄膜材料制备技术薄膜材料的制备技术有很多种类。

常见的制备方法包括物理气相沉积、化学气相沉积、溅射镀膜、离子束镀膜、分子束外延以及涂覆法等。

其中，物理气相沉积通常使用的设备是真空蒸发装置。

在它的内部，材料样品被放在坩埚中。

而且通过高压电弧，材料样品被化为离子状态和粒子状态的气体。

这些气体以极高浓度流被导入真空室中，使其射到表面上，从而形成薄膜。

化学气相沉积是一个沉淀对应物质的方法，它是一种将气态物质化为固态物质的方法。

其核心原理是在气相沉积过程中，物质原子或分子通过化学反应，形成薄膜。

溅射镀膜是利用氩离子轰击靶材使材料离开靶材沉积在基板表面上形成薄膜。

离子束镀膜和分子束外延则是利用起始物质，通过强气流、热电子和离子的束束出射，碰撞到物质的靶材，然后使其形成薄膜。

涂覆法比较简单，通常是一种在基板表面上涂覆薄膜溶液或者膜浆，然后通过烘干、烘烤等处理过程形成自臻的薄膜。

此外，近年来又兴起了一种被称为“自组装”的制备方法，如自组装膜、自组装量子点等，这种方法利用材料分子之间的相互作用力，通过自发的方式组装形成薄膜。

二、薄膜材料表征分析技术表征分析技术是研究薄膜材料特性的重要手段，它可以为薄膜材料的使用和进一步研究提供基础性数据和依据。

常见的表征分析技术包括扫描电镜成像、X射线衍射、拉曼光谱、电子能谱等。

扫描电镜是一种利用电子束照射样品表面，通过检测样品电子信息制成图片或场景的技术。

它可以提供材料表面的拓扑形态，包括结构、相貌和纹理等特征。

X射线衍射技术通过探测材料的晶体结构，实现快速精确地分析材料的进化、物性与性能等方面的问题。

薄膜材料的制备与表征
近年来，薄膜材料的制备与表征成为了材料科学研究领域中备
受关注的热点之一。

薄膜是指厚度在纳米至微米级别的材料，在
多个领域应用广泛，如电子器件、光学器件、传感器等。

薄膜材料的制备技术分为物理法、化学法、生物法等多种类型。

其中，物理法的代表有物理气相沉积、分子束外延等，化学法的
代表有溶胶凝胶法、水热合成法等。

不同的制备方法对应不同的
材料和应用领域。

为了提高薄膜的制备效率和性能，制备技术不
断更新和发展。

在薄膜材料表征方面，常用的手段有X射线衍射、扫描电子显
微术(SEM)、透射电子显微术(TEM)、原子力显微镜(AFM)等。

这
些技术可以对薄膜的结构、形貌、成分等进行分析和表征。

其中，AFM可以对薄膜表面的形貌进行高分辨率观测，TEM可以直接观察薄膜内部结构，是研究薄膜体内结构的重要方法。

除了上述技术外，薄膜材料的表征还包括电学性质、光学性质
等多个方面。

例如，可以通过二极管测试、电容测试等方法来研
究薄膜的电学性能，通过吸收光谱、荧光光谱等方法来研究薄膜
的光学性能。

此外，在薄膜材料的应用方面，如何将其粘附在不同的基底上并保持其原有性能是一个重要问题。

因此，研究薄膜与基底之间的界面相互作用也变得至关重要。

通常，常用的界面修饰方法包括化学修饰、电子束辐射、离子注入等。

总之，薄膜材料的制备与表征是材料科学研究中的一个重要领域，随着科技的不断进步和发展，对其性能要求也越来越高。

因此，对薄膜的制备技术和表征手段的研究将永远不会停止。

薄膜材料的制备与性能研究薄膜材料是一种在厚度方向上尺寸较小的材料，其制备与性能研究一直是材料科学领域的热点之一。

薄膜材料的制备方法多种多样，包括物理气相沉积、化学气相沉积、溶液法、电化学沉积等。

这些方法都有各自的特点和适用范围。

物理气相沉积是一种常用的薄膜材料制备方法。

它通过将材料源加热，使其蒸发或者溅射，然后在基底上沉积形成薄膜。

这种方法制备的薄膜具有良好的结晶性和致密性，适用于制备一些高性能的薄膜材料，如金属薄膜和硅薄膜。

化学气相沉积是另一种常用的薄膜材料制备方法。

它通过在气相中引入反应气体，使其在基底表面发生化学反应，生成薄膜。

这种方法制备的薄膜可以控制其成分和晶格结构，适用于制备一些复杂的功能性薄膜材料，如氮化硅薄膜和氧化锌薄膜。

溶液法是一种简单易行的薄膜材料制备方法。

它通过将溶解有所需材料的溶液涂覆在基底上，然后通过控制溶液的挥发或者化学反应，使材料沉积形成薄膜。

这种方法制备的薄膜成本低、制备过程简单，适用于制备一些大面积的薄膜材料，如聚合物薄膜和碳纳米管薄膜。

电化学沉积是一种基于电化学原理的薄膜材料制备方法。

它通过在电解液中加入所需金属离子，然后在基底上施加电场，使金属离子在基底表面还原沉积形成薄膜。

这种方法制备的薄膜具有良好的均匀性和致密性，适用于制备一些高纯度的金属薄膜和合金薄膜。

除了制备方法，薄膜材料的性能研究也是非常重要的。

薄膜材料的性能与其微观结构、晶格缺陷、晶界等因素密切相关。

因此，研究薄膜材料的晶体结构、晶体学性质、物理性质和化学性质等是非常重要的。

在薄膜材料的性能研究中，常用的表征手段包括X射线衍射、扫描电子显微镜、透射电子显微镜等。

这些表征手段可以用来观察薄膜材料的晶体结构、表面形貌和成分分布等。

此外，还可以通过电学测试、热学测试、力学测试等手段来研究薄膜材料的电学性能、热学性能和力学性能等。

薄膜材料的制备与性能研究对于材料科学的发展具有重要意义。

它不仅可以为新型材料的开发提供理论和实验基础，还可以为材料应用领域的进一步发展提供支撑。

薄膜材料的制备与表征薄膜材料是一种具有特殊功能和广泛应用前景的材料。

它可以被用于光电子器件、传感器、能源存储等众多领域。

然而，要想制备出高质量的薄膜材料并进行准确的表征，需要一系列复杂的工艺和仪器。

本文将探讨薄膜材料的制备和表征技术，并对其应用前景进行展望。

一、薄膜材料的制备技术薄膜材料的制备技术包括物理气相沉积、化学气相沉积、溶液法、激光蒸发等多种方法。

其中，物理气相沉积是最常用的方法之一。

它通过在真空条件下将材料源进行加热，蒸发后在基板表面进行沉积。

化学气相沉积则是利用气体中的化学反应生成沉积物，常用的方法有化学气相沉积和金属有机化学气相沉积。

溶液法则是将材料溶解在溶剂中，再通过溶剂挥发或沉淀的方式得到薄膜材料。

激光蒸发则是利用强激光将固体材料蒸发得到薄膜。

不同的制备方法适用于不同类型的薄膜材料。

例如，物理气相沉积适用于制备金属薄膜、氧化物薄膜等。

化学气相沉积则适用于石墨烯、合金薄膜等。

溶液法则适用于制备有机薄膜、无机-有机复合薄膜等。

二、薄膜材料的表征技术薄膜材料的表征是确定其化学成分、物理结构和性能的重要手段。

常用的表征技术包括X射线衍射、扫描电子显微镜、透射电子显微镜、原子力显微镜、拉曼光谱等。

X射线衍射可以通过分析薄膜的晶胞参数、结晶度和晶体结构来确定其物理结构。

扫描电子显微镜和透射电子显微镜可以观察薄膜的形貌和微观结构。

原子力显微镜则可以观测到薄膜的表面形貌和表面粗糙度。

拉曼光谱可以提供关于薄膜的分子结构、晶格振动和应力信息。

除了以上表征技术，还有许多其他的测试手段，例如热电偶测量、电化学测试、光谱测试等。

三、薄膜材料的应用前景薄膜材料的应用前景非常广阔。

在光电领域，薄膜太阳能电池已经成为一种环保、高效的能源转化技术。

柔性显示技术也离不开薄膜材料的应用，将会在智能手机、可穿戴设备等领域有广泛的应用。

在能源存储方面，薄膜材料被广泛运用于锂电池、超级电容器等设备中。

此外，薄膜材料还被应用于食品包装、生物传感器、环境传感器等领域。
