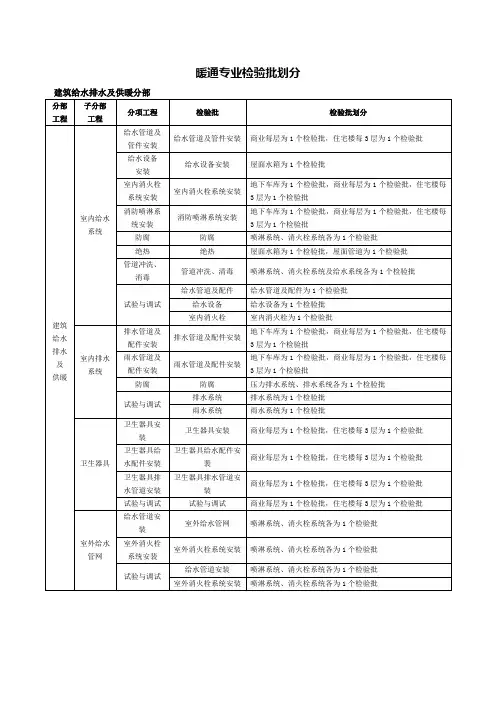

通风与空调检验批划分

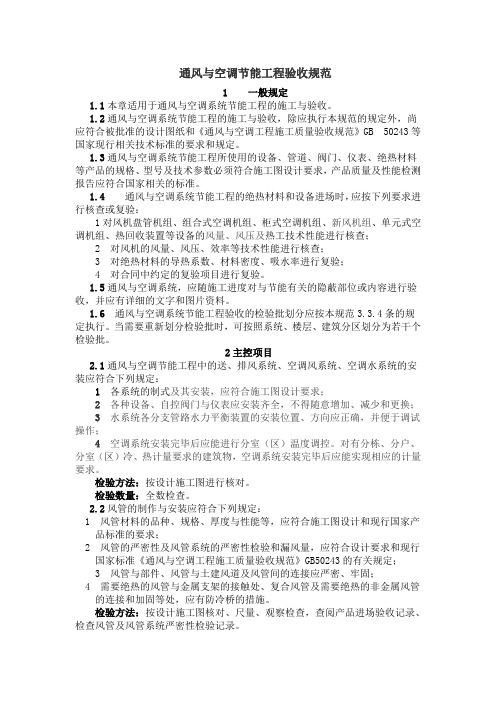

通风与空调节能工程验收规范1 一般规定1.1本章适用于通风与空调系统节能工程的施工与验收。

1.2通风与空调系统节能工程的施工与验收，除应执行本规范的规定外，尚应符合被批准的设计图纸和《通风与空调工程施工质量验收规范》GB 50243等国家现行相关技术标准的要求和规定。

1.3通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品的规格、型号及技术参数必须符合施工图设计要求，产品质量及性能检测报告应符合国家相关的标准。

1.4 通风与空调系统节能工程的绝热材料和设备进场时，应按下列要求进行核查或复验：1对风机盘管机组、组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的风量、风压及热工技术性能进行核查；2 对风机的风量、风压、效率等技术性能进行核查；3 对绝热材料的导热系数、材料密度、吸水率进行复验；4 对合同中约定的复验项目进行复验。

1.5通风与空调系统，应随施工进度对与节能有关的隐蔽部位或内容进行验收，并应有详细的文字和图片资料。

1.6通风与空调系统节能工程验收的检验批划分应按本规范3.3.4条的规定执行。

当需要重新划分检验批时，可按照系统、楼层、建筑分区划分为若干个检验批。

2主控项目2.1通风与空调节能工程中的送、排风系统、空调风系统、空调水系统的安装应符合下列规定：1 各系统的制式及其安装，应符合施工图设计要求；2 各种设备、自控阀门与仪表应安装齐全，不得随意增加、减少和更换；3 水系统各分支管路水力平衡装置的安装位置、方向应正确，并便于调试操作；4 空调系统安装完毕后应能进行分室（区）温度调控。

对有分栋、分户、分室（区）冷、热计量要求的建筑物，空调系统安装完毕后应能实现相应的计量要求。

检验方法：按设计施工图进行核对。

检验数量：全数检查。

2.2风管的制作与安装应符合下列规定：1 风管材料的品种、规格、厚度与性能等，应符合施工图设计和现行国家产品标准的要求；2 风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求和现行国家标准《通风与空调工程施工质量验收规范》GB50243的有关规定；3 风管与部件、风管与土建风道及风管间的连接应严密、牢固；4 需要绝热的风管与金属支架的接触处、复合风管及需要绝热的非金属风管的连接和加固等处，应有防冷桥的措施。

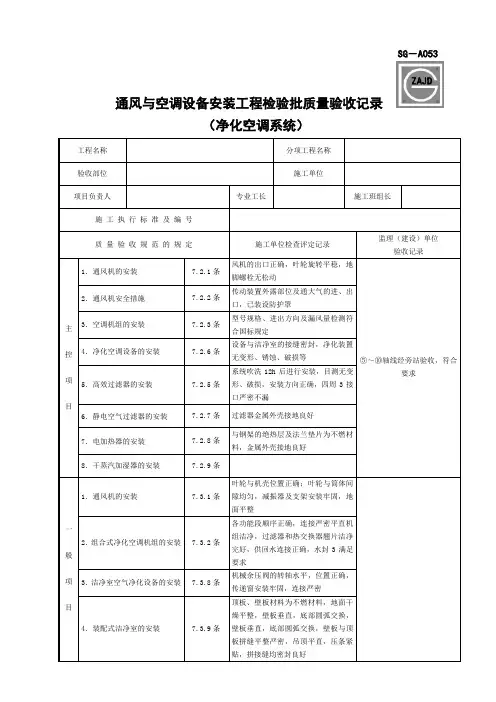

SG－A053通风与空调设备安装工程检验批质量验收记录（净化空调系统）SG—A053续四川省建设厅制SG—A053填写说明一、本表适用于净化空调工程中工作压力不大于5kPa的通风机与空调设备安装质量的检验和验收。

二、检验批的划分：空调系统检验批的质量验收应以区域或各个独立的系统来划分。

三、主控项目中：1．设备应有装箱清单、设备说明书、产品合格证和产品性能检测报告等。

2．设备安装前，建设、监理、施工和厂家代表应开箱检查，并形成验收文字记录。

3．通风机型号、规格应符合规定，其出口方向应正确，叶轮旋转应平稳，停机后不应每次停留在同一位置上，固定通风机的地脚螺栓应拧紧，并有防松动措施。

4．通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩（网）或采取其它安全设施。

5．高效过滤器净化空调系统进行全面清扫和系统连续试车12小时以上后，现场拆开包装并进行安装，合格后立即安装，其方向正确，安装后的高效过滤器四周及接口，严密不漏。

6．净化空调设备与洁净室围护结构相连的接缝必须密封，风机过滤器单元在清洁的现场进行外观检查，目测不得有变形、锈蚀、漆膜脱落、拼接板破损等现象。

7．电加热器钢构架间的绝热层为不燃材料，接线柱外露的设安全防护罩，电加热器的金属外壳接地必须良好，连接电加热器的风管的法兰垫片，应采用耐热不燃材料。

8．干蒸汽加湿器的安装，蒸汽喷管不应朝下。

四、一般项目中：1．地面平整，备隔振器承受荷载均匀。

2．组合空调机组各功能段的组装符合规定，各功能段之间的连接应严密，整体应平直，机组与供回水管的连接应正确，机组下部冷凝水排放管的水封高度应符合设计要求，机组应清扫干净，箱体内应元杂物，机组内空气过滤器（网）和空气热交换器翘片清洁、完好。

3．洁净室空气净化设备的安装，带有通风机的气问室、吹淋室与地面间应有隔振垫，机械式余压阀的安装，阀体、阀板的转轴均应水平，余压阀的安装位置应在室内气流的下风侧，传递窗的安装应牢固、垂直，与墙体的连接处应密封。

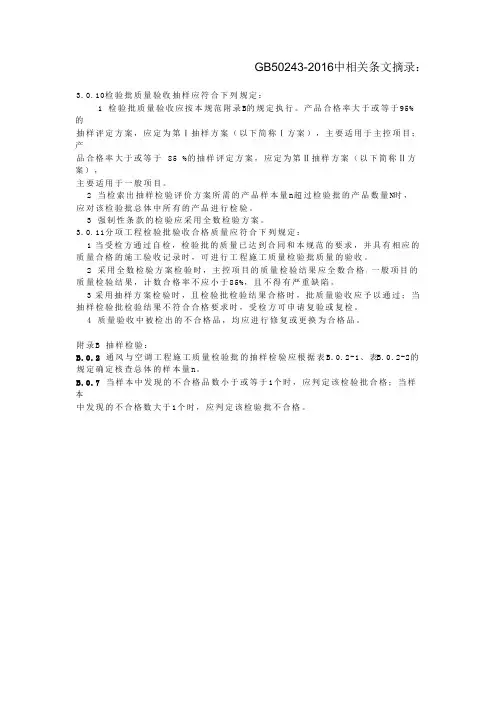

GB50243-2016中相关条文摘录：
3.0.10检验批质量验收抽样应符合下列规定：
1 检验批质量验收应按本规范附录B的规定执行。

产品合格率大于或等于95%
的
抽样评定方案，应定为第Ⅰ抽样方案（以下简称Ⅰ方案），主要适用于主控项目；产
品合格率大于或等于85 %的抽样评定方案，应定为第Ⅱ抽样方案（以下简称Ⅱ方案），
主要适用于一般项目。

2 当检索出抽样检验评价方案所需的产品样本量n超过检验批的产品数量N时，
应对该检验批总体中所有的产品进行检验。

3 强制性条款的检验应采用全数检验方案。

3.0.11分项工程检验批验收合格质量应符合下列规定：
1 当受检方通过自检，检验批的质量已达到合同和本规范的要求，并具有相应的质量合格的施工验收记录时，可进行工程施工质量检验批质量的验收。

2 采用全数检验方案检验时，主控项目的质量检验结果应全数合格；一般项目的质量检验结果，计数合格率不应小于85%，且不得有严重缺陷。

3 采用抽样方案检验时，且检验批检验结果合格时，批质量验收应予以通过；当抽样检验批检验结果不符合合格要求时，受检方可申请复验或复检。

4 质量验收中被检出的不合格品，均应进行修复或更换为合格品。

附录B 抽样检验：
B.0.2通风与空调工程施工质量检验批的抽样检验应根据表B.0.2-1、表B.0.2-2的规定确定核查总体的样本量n。

B.0.7 当样本中发现的不合格品数小于或等于1个时，应判定该检验批合格；当样
本
中发现的不合格数大于1个时，应判定该检验批不合格。

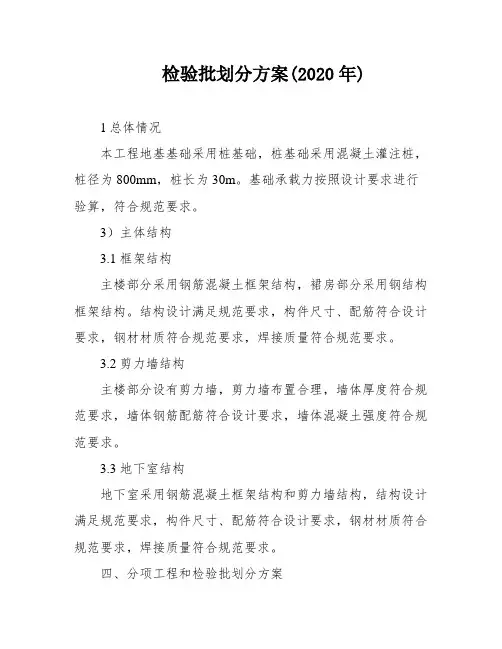

检验批划分方案(2020年)1总体情况本工程地基基础采用桩基础，桩基础采用混凝土灌注桩，桩径为800mm，桩长为30m。

基础承载力按照设计要求进行验算，符合规范要求。

3）主体结构3.1 框架结构主楼部分采用钢筋混凝土框架结构，裙房部分采用钢结构框架结构。

结构设计满足规范要求，构件尺寸、配筋符合设计要求，钢材材质符合规范要求，焊接质量符合规范要求。

3.2 剪力墙结构主楼部分设有剪力墙，剪力墙布置合理，墙体厚度符合规范要求，墙体钢筋配筋符合设计要求，墙体混凝土强度符合规范要求。

3.3 地下室结构地下室采用钢筋混凝土框架结构和剪力墙结构，结构设计满足规范要求，构件尺寸、配筋符合设计要求，钢材材质符合规范要求，焊接质量符合规范要求。

四、分项工程和检验批划分方案4.1 分项工程划分根据工程施工特点和规范要求，本工程分项工程划分如下：1）桩基础工程2）主体结构工程3）屋面工程4）幕墙工程5）建筑装饰装修工程6）给排水及采暖工程7）通风与空调工程8）电气工程9）智能建筑工程4.2 检验批划分根据工程施工特点和规范要求，本工程检验批划分如下：1）桩基础工程2）主体结构工程3）屋面工程4）幕墙工程5）建筑装饰装修工程6）给排水及采暖工程7）通风与空调工程8）电气工程9）智能建筑工程每个检验批包含相应分项工程的各项施工内容，符合规范要求，确保工程质量。

本工程的设计基于XXX的《筑业科技产业园岩土工程地质勘察报告》。

主楼采用板式基础，裙楼采用独立基础。

混凝土强度等级方面，垫层采用C15，基础采用C30P6，剪力墙、柱、梁、板、梯采用C30，地下室外墙采用抗渗混凝土，抗渗等级为P6，其他构件如压顶梁、栏板、过梁、圈梁、构造柱等均为C20.填充墙方面，标高±0.000m以下墙体采用MU3.5煤矸石烧结页岩砖，M5.0水泥砂浆砌筑；标高±0.000m以上墙体采用MU3.5煤矸石烧结空心砖，M5.0混合砂浆砌筑。

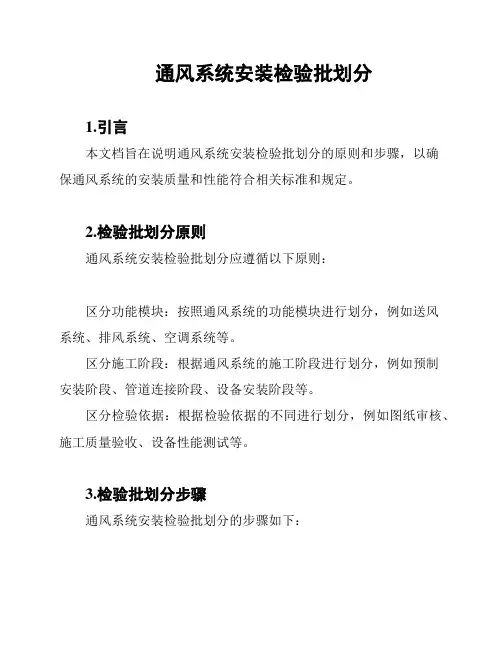

通风系统安装检验批划分
1.引言
本文档旨在说明通风系统安装检验批划分的原则和步骤，以确
保通风系统的安装质量和性能符合相关标准和规定。

2.检验批划分原则
通风系统安装检验批划分应遵循以下原则：
区分功能模块：按照通风系统的功能模块进行划分，例如送风
系统、排风系统、空调系统等。

区分施工阶段：根据通风系统的施工阶段进行划分，例如预制
安装阶段、管道连接阶段、设备安装阶段等。

区分检验依据：根据检验依据的不同进行划分，例如图纸审核、施工质量验收、设备性能测试等。

3.检验批划分步骤
通风系统安装检验批划分的步骤如下：
1.确定划分标准：根据通风系统的复杂程度和安装范围，确定
划分标准，例如按功能模块、施工阶段或检验依据进行划分。

2.划分检验批：根据划分标准，将通风系统安装工程划分为若
干个检验批，每个检验批包含相应的功能模块、施工阶段或检验依据。

3.制定检验计划：对每个检验批制定相应的检验计划，明确检
验时间、检验内容和检验方法。

4.实施检验：按照检验计划进行检验，对每个检验批逐一进行
检查和测试。

5.处理不合格项：如发现不合格项，及时记录并采取相应措施
进行整改，直至符合要求为止。

6.评定检验结果：对每个检验批的检验结果进行评定，判定是
否合格。

7.形成检验报告：根据评定结果，形成通风系统安装检验报告，包括每个检验批的检验结果和相关问题的整改情况。

4.结论
通过按照划分原则和步骤进行通风系统安装检验批划分，能够
确保通风系统的安装质量和性能符合相关标准和规定，提高通风系
统的可靠性和效果。

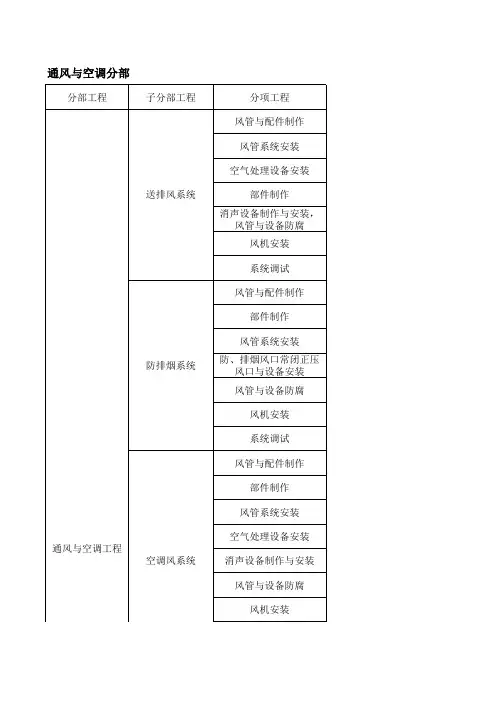

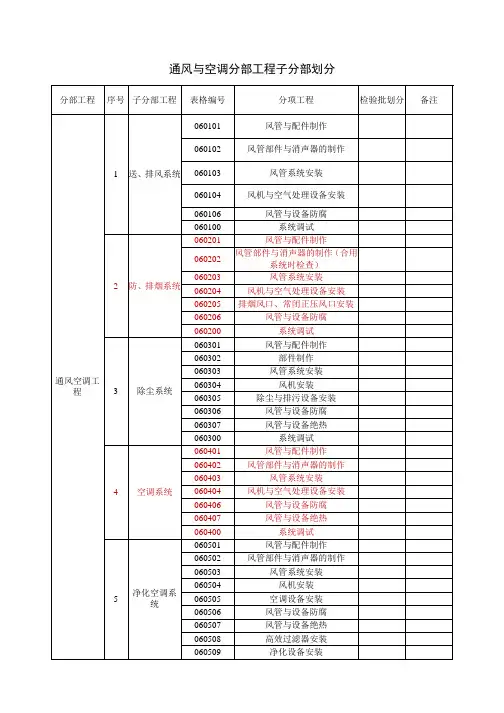

通风与空调分部工程子分部划分建筑给水、排水及采暖工程施工验收划分0601060206030604（净化空调系统）0605（制冷系统）0606（空调水系统）0607通风与空调工程分项工程质量验收记录（分项工程）(金属风管)GB 50243－2002（Ⅰ）060101060201060301060401(非金属、复合材料风管)GB 50243－2002（Ⅱ）060101060201060301060401（Ⅰ）主控项目060102060402（Ⅱ）一般项目060105060405(送、排风，防排烟，除尘系统)GB 50243－2002（Ⅰ）060103060203060303060403(空调系统)GB50243-2002（Ⅱ）(净化空调系统)GB 50243－2002（Ⅲ）通风机安装检验批质量验收记录表GB 50243－2002 060104060204060304060404(净化空调系统)GB 50243－2002（Ⅲ）060504060505060506060507060508GB 50243－2002 060601060602(金属管道)GB 50243－2002空调水系统安装检验批质量验收记录表(非金属管道)GB 50243-2002空调水系统安装检验批质量验收记录表(设备)GB 50243－2002（Ⅲ）060705管道与设备的防腐与绝热检验批质量验收记录表GB 50243－2002060705工程系统调试验收记录表GB 50243－2002 060100060200060300060400060500060600。

通风与空调1 一般规定1.1本章适用于通风与空调系统节能工程的施工与验收。

条文说明本条明确了本章适用的范围。

本条文所讲的通风系统是指包括风机、消声器、风口、风管、风阀等部件在内的整个送、排风系统。

空调系统包括空调风系统和空调水系统，前者是指包括空调末端设备、消声器、风管、风阀、风口等部件在内的整个空调送、回风系统；后者是指除了锅炉房、制冷机房及换热站的空调冷热源及其辅助设备、管道以外的空调水系统。

1.2通风与空调系统节能工程的施工与验收，除应执行本规范的规定外，尚应符合被批准的设计图纸和《通风与空调工程施工质量验收规范》GB 50243等国家现行相关技术标准的要求和规定。

条文说明通风与空调系统节能工程的施工与验收，涉及较多的工程技术和设备，本规范不可能涵盖全部内容。

为满足和完善工程的施工与验收标准，本条文规定除了应执行本规范的规定外，尚应符合被批准的设计图纸和国家现行有关标准、规范的要求和规定。

1.3通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品的规格、型号及技术参数必须符合施工图设计要求，产品质量及性能检测报告应符合国家相关的标准。

条文说明通风与空调系统所使用的设备、管道、阀门、仪表、绝热材料等产品是否相互匹配、完好，是决定其节能效果好坏的重要因素。

为此，本条文做出了规定，要求它们的规格、型号及技术参数必须符合施工图设计要求，产品质量及性能检测报告应符合国家相关标准。

通常在设计中规定或在合同中约定。

凡是设计有要求的应符合设计要求，同时也要符合国家有关产品质量标准的规定，对它们的质量应进行双控。

故本条文对此进行了强调。

1.4 通风与空调系统节能工程的绝热材料和设备进场时，应按下列要求进行核查或复验：1对风机盘管机组、组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的风量、风压及热工技术性能进行核查；2 对风机的风量、风压、效率等技术性能进行核查；3 对绝热材料的导热系数、材料密度、吸水率进行复验；4 对合同中约定的复验项目进行复验。

通风与空调节能工程验收规范1 一般规定1.1本章适用于通风与空调系统节能工程的施工与验收。

1.2通风与空调系统节能工程的施工与验收，除应执行本规范的规定外，尚应符合被批准的设计图纸和《通风与空调工程施工质量验收规范》GB 50243等国家现行相关技术标准的要求和规定。

1.3通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品的规格、型号及技术参数必须符合施工图设计要求，产品质量及性能检测报告应符合国家相关的标准。

1.4 通风与空调系统节能工程的绝热材料和设备进场时，应按下列要求进行核查或复验：1对风机盘管机组、组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的风量、风压及热工技术性能进行核查；2 对风机的风量、风压、效率等技术性能进行核查；3 对绝热材料的导热系数、材料密度、吸水率进行复验；4 对合同中约定的复验项目进行复验。

1.5通风与空调系统，应随施工进度对与节能有关的隐蔽部位或内容进行验收，并应有详细的文字和图片资料。

1.6通风与空调系统节能工程验收的检验批划分应按本规范3.3.4条的规定执行。

当需要重新划分检验批时，可按照系统、楼层、建筑分区划分为若干个检验批。

2主控项目2.1通风与空调节能工程中的送、排风系统、空调风系统、空调水系统的安装应符合下列规定：1 各系统的制式及其安装，应符合施工图设计要求；2 各种设备、自控阀门与仪表应安装齐全，不得随意增加、减少和更换；3 水系统各分支管路水力平衡装置的安装位置、方向应正确，并便于调试操作；4 空调系统安装完毕后应能进行分室（区）温度调控。

对有分栋、分户、分室（区）冷、热计量要求的建筑物，空调系统安装完毕后应能实现相应的计量要求。

检验方法：按设计施工图进行核对。

检验数量：全数检查。

2.2风管的制作与安装应符合下列规定：1 风管材料的品种、规格、厚度与性能等，应符合施工图设计和现行国家产品标准的要求；2 风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求和现行国家标准《通风与空调工程施工质量验收规范》GB50243的有关规定；3 风管与部件、风管与土建风道及风管间的连接应严密、牢固；4 需要绝热的风管与金属支架的接触处、复合风管及需要绝热的非金属风管的连接和加固等处，应有防冷桥的措施。

检验批划分原则分部〔子分部〕工程、分项工程的划分，已在各专业标准中全部列出，各工程工程可按工程实际情况选择参照划分。

检验批的划分和数量确定，应视工程的特点〔如施工段、结构缝、楼层、部位、工艺、系统等〕情况进行确定，这样便于质量治理和工程质量操纵，也便于质量验收。

检验批的划分，实质是分项工程验收批数确实定，一个分项工程可按工程的特点分为一个或假设干个检验批进行验收；而在检验批划分和数量确定时，则应按以下各分部工程相关要求进行划分和确定；1、地基与根底分部工程(1)无技护土方子工程：包含土方开挖、土方回填等分项，应按施工流水段〔分段开挖)结构缝〔后浇带等〕划分为假设干个检验批。

(2)有技护土方子工程：包含进底降水、地下连续墙、土钉墙、支撑等分顶，按施工流水分段〔分段、分层开挖、支撑形式〕、结构缝〔后浇带等〕或机械分组划分为假设干个检验批。

(3)地基与分子处理子分部：包含注浆地基、水泥土搅拌桩等分项按施工流水段〔部位〕、工艺或机械分组划分假设干个检验批。

(4)桩基子分部：包含砼预制桩、PHC桩、钢管桩、灌注桩等分项，按施工流水段、品种规格、沉桩方法、工作条件或机械分组划分假设干个检验批。

(5)其它子分部〔地下防水、根底等〕，按地下层、结构缝、施工流水段划分假设干个检验批。

其中防水分项工程，除按本条要求划格外，并按不同设计材料、工艺要求划分检验批，纳入防水分项工程。

2、主体结构分部工程〔1〕砼结构子分部：包含模板、钢筋混凝土等分项要求，按施工段、结构缝、楼层或工作班组划分为假设干个检验批。

〔2〕钢结构子分部：1〕钢结构按楼层或施工段〔吊装单件〕变形缝划分检验批；2〕压型金属板按屋面、墙板、楼面等不同部位划分；3〕对于原材料及成品进场时的验收检验批，应依据工程规模及进料实际情况合并或分解划分。

〔3〕砌体结构子分部：按施工段、楼层、变形缝、砌体品种、砂浆强度等级或工作组划分假设干个检验批。

3、建筑装饰装修工程分部〔1〕建筑地面子分部：1〕基层〔各构造层〕和各类面层的分顶工程，检验批按楼层或每层施工段〔或变形缝〕划分。

三、通风与空调分部（一）风管与配件制作（表Ⅰ：金属风管，表Ⅱ：非金属复合材料风管）水平管道按楼层划分，每个子分部系统每层划分为一个检验批。

竖井内立管按子分部系统划分，每个系统一个检验批。

（二）风管部件与消声器制作按每个子分部系统划分一个检验批。

（三）风管系统安装（表Ⅰ：送、排风，防、排烟，除尘系统，表Ⅱ：空调系统）楼层内水平管道按各个子分部系统每层划分一个检验批。

竖井内立管、卫生间排气系统按系统每个竖井风管划分一个检验批。

（四）风管系统安装（净化空调系统）按每个系统划分一个检验批。

（五）通风机安装按楼层每个子分部系统每层划分一个检验批。

（六）通风与空调设备安装（表Ⅰ：通风系统）按每个系统划分一个检验批。

（七）通风与空调设备安装（表Ⅱ：空调系统）按楼层每层划分一个检验批。

（八）通风与空调设备安装（表Ⅲ：净化空调系统）按每个系统划分一个检验批。

（九）空调制冷系统安装按每台机组系统划分一个检验批。

（十）空调水系统安装（表Ⅰ：金属管道）1、按每个冷冻机房划分一个检验批。

2、主干管按每个系统划分一个检验批。

3、楼层水平管道按楼层每层划分一个检验批。

（十一）空调水系统安装（表Ⅱ：非金属管道）1、每个冷冻机房划分一个检验批。

2、主干管按每个系统划分一个检验批。

3、楼层水平管道按楼层每层划分一个检验批。

（十二）空调水系统安装（表Ⅲ：设备）按冷冻水、冷却水系统每个系统划分一个检验批。

（十三）防腐与绝热施工（风管系统）按楼层每个子分部系统每层划分一个检验批。

竖井立管系统按每个子分部系统划分一个检验批。

（十四）防腐与绝热施工（管道系统）每个冷冻机房划分为一个检验批。

立管（主干管）按每个系统划分一个检验批。

楼层按每层划分一个检验批。

（十五）工程系统调试按每个子分部系统划分一个检验批。
