xxxxxxx工程施工强制性条文执行计划(电气工程)施工单位：（章）年月日XXXXXXXXXXXXXXXXXXXXXXX工程强制性条文执行计划编审批批准：（企业分管领导）年月日审核：（企业安全管理部门）年月日（企业质量管理部门）年月日（企业技术管理部门）年月日编写：（项目总工）年月日年月日目录1 工程概况 (1)2 编制目的 (1)3 编制依据 (1)4 强制性条文实施组织机构 (2)5 施工强制性条文实施措施 (4)附表： (7)A 施工强制性条文执行计划表 (7)B 施工强制性条文执行记录表 (13)1 工程概况略。
2 编制目的为了更好的贯彻落实国家电网《输变电工程建设标准强制性条文实施管理规程》的要求，强化电力建设贯彻执行国家质量安全法律法规和强制性技术标准力度，确保电力建设工程质量安全。
实现本工程的“工程施工质量达到质量评级优良标准，满足《国家电网公司输变电优质工程评定管理办法》国网（基建/3）182-2015的要求，并创国家电网公司优质工程”的施工质量目标，特制定本计划。
本计划适用XXXXXXXXXXXXXXX工程整个施工过程，参与本工程施工的全体施工人员应严格遵守。
3 编制依据（1）《中华人民共和国建筑法》；中华人民共和国主席令第91号；（2）《中华人民共和国合同法》；中华人民共和国主席令15号；（3）《中华人民共和国招投标法》；中华人民共和国主席令第21号；（4）《中华人民共和国电力法》；中华人民共和国主席令第60号；（5）《中华人民共和国环境保护法》；中华人民共和国主席令第22号；（6）《中华人民共和国安全生产法》；中华人民共和国主席令第13号；（7）《中华人民共和国水土保持法》；中华人民共和国主席令第39号；（8）《建设工程安全生产管理条例》；中华人民共和国国务院令第393号；（9）《生产安全事故报告和调查处理条例》；中华人民共和国国务院令第493号；（10）《建设项目环境保护条例》；中华人民共和国国务院令第253号；（11）《建设工程质量管理条例》；中华人民共和国国务院令第279号；（12）《输变电工程建设标准强制性条文实施管理规程》Q/GDW 10248-2016（13）《工程建设标准强制性条文（电力工程部分）》2011年（14）《工程建设标准强制性条文（房屋建筑部分）》2013年（15）《国家电网公司输变电工程项目管理流动红旗竞赛实施办法》（国网（基建/3）189-2015）（16）《国家电网公司输变电优质工程评选办法》国网（基建/3）182-2015（17）《国家电网公司基建安全管理规定》（国网（基建/2）173-2015）（18）《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.7-2002）（19）《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）（20）《电气装置安装工程低压电器施工及验收规范》(GB 50254-2014)（21）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GB 50148-2010)（22）《电气装置安装工程高压电器施工及验收规范》(GB 50147-2010)（23）《电气装置安装工程接地装置施工及验收规范》(GB 50169-2016)（24）《电气装置安装工程母线装置施工及验收规范》(GB 50149-2010)（25）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB 50171-2012) （26）《电气装置安装工程电缆线路施工及验收规范》（GB 50168-2006）（27）《交流电气装置的接地设计规范》（GB/T 50065-2011）4 强制性条文实施组织机构4.1组织机构为确保强制性条文在本工程的有效执行，特成立强制性条文执行的组织机构。
输变电工程建设标准强制性条文实施管理规程第7部分：输电线路工程施工1范围1.0.1为加强国家电网公司输变电工程建设过程控制，强化质量责任，规范质量行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据法律、法规及相关规定，制定本规程。
1.0.2本规程适用于国家电网公司输变电工程建设的质量管理，各建设、勘察、设计、施工、调试、监理、试验和检测等单位均应遵照执行。
1.0.3本规程所称强制性条文，包括国家现行有效的工程建设标准强制性条文（以下简称强制性条文），且适用于最新版本，应及时更新替代、补充新增内容。
2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
其最新版本适用于本规程。
GB 50168—2006 电气装置安装工程电缆线路施工及验收规范GB 50169—2006 电气装置安装工程接地装置施工及验收规范GB 50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50233—2005 110kV～500kV架空送电线路施工及验收规范3强制性条文执行计划3.0.1工程项目开工前，施工单位应编制《输电线路工程施工强制性条文执行计划表》，报监理单位审核后，建设单位批准执行，保证工程项目执行强制性条文的完整性。
3.0.2输电线路工程施工质量强制性条文执行计划见表3.0.2。
表 3.0.2输电线路工程施工强制性条文执行计划表4施工准备4.0.1本条适用于工程开工前施工准备强制性条文的执行、记录。
4.0.2工程开工前施工准备强制性条文执行见表4.0.2。
表 4.0.2开工前施工准备强制性条文执行记录表5基础工程施工5.1基础工程开工前5.1.1本条适用于基础工程开工前施工强制性条文的执行、记录。
5.1.2基础工程开工前施工强制性条文执行见表5.1.2。
表 5.1.2基础工程开工前强制性条文执行记录表5.2基础工程施工5.2.1本条适用于基础工程施工质量强制性条文的执行、记录。
工程建设标准强制性条文（最新）一、《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006第4.2.9条金属电缆支架全长均应有良好的接地。
第5.2.6条直埋电缆在直线段每隔50m～100m 处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
第7.0.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。
二、《电气装置安装工程接地装置施工及验收规范》 GB 50169－2006第3.1.1条电气装置的下列金属部分，均应接地：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
对防干挠或接地电阻值有特殊要求的配电、控制、保护、测量用的屏(柜、箱)及操作台等柜金属框架和底座，应通过符合热稳定要求的明显接地线接到接地母排或接零母排后直接接地。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。
穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、承载电气设备的构架和金属外壳。
十一、发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分。
十二、气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、铠装控制电缆的金属护层。
十五、互感器的二次绕组。
第3.1.3条需要接地的直流系统的接地装置应符合下列要求：1、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。
中华人民共和国国家标准电力工程电缆设计标准Standard for design of cables of electric power engineeringGB 50217-2018主编部门：中国电力企业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2018年9月1日中华人民共和国住房和城乡建设部公告第1827号住房城乡建设部关于发布国家标准《电力工程电缆设计标准》的公告现批准《电力工程电缆设计标准》为国家标准，编号为GB 50217-2018，自2018年9月1日起实施。
其中，第5．1．9条为强制性条文，必须严格执行。
原国家标准《电力工程电缆设计规范》GB 50217-2007同时废止。
本标准在住房城乡建设部门户网站(www．mohurd．gov．cn)公开，并由住房城乡建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2018年2月8日前言本标准是根据住房城乡建设部《关于印发<2015年工程建设标准规范制订、修订计划>的通知》(建标[2014]189号)的要求，由中国电力企业联合会和中国电力工程顾问集团西南电力设计院有限公司会同有关单位对《电力工程电缆设计规范》GB50217-2007修订而成的。
本标准共分7章和8个附录，主要技术内容是：总则、术语、电缆型式与截面选择、电缆附件及附属设备的选择与配置、电缆敷设、电缆的支持与固定、电缆防火与阻止延燃等。
本标准修订的主要技术内容是：(1)修改了本标准的适用范围；(2)增加了核电厂常规岛及与生产有关的附属设施电缆敷设的有关规定；(3)修改了铜导体电缆、铝导体电缆的选用范围，增加了铝合金导体电缆的选用范围；(4)修改了交联聚乙烯绝缘电缆采用内、外半导电屏蔽层与绝缘层三层共挤工艺适用范围；(5)增加了1kV及以下电源中性点直接接地系统中，未配出中性导体或回路不需要中性导体引至受电设备时电缆芯数选择的规定；(6)增加了移动式电气设备电缆芯数的选择要求；(7)修改了10kV及以下的电力电缆经济电流截面选择计算公式，给出了部分绝缘类型电缆经济电流曲线；(8)增加了熔断器回路电缆最小热稳定截面校验的规定；(9)增加了计算电力电缆最大短路电流的短路点选择的规定；(10)修改了电力电缆金属屏蔽层有效截面计算用的最高温度取值；(11)修改了护层电压限制器工频感应过电压耐受时间。
附件工程建设标准强制性条文目录〔选载 该条文目录选载自20XX版《工程建设标准强制性条文》〔电力工程部分、20XX版《工程建设标准强制性条文》〔房屋建筑部分涉及输变电工程的条文。
建筑部分：序号 标 准 号 标 准 名 称 强制性标准条文1 GBJ16-87<20XX局部修订> 建筑设计防火规范 、7.2.11、10.3.1、10.3.1A、10.3.1B、~5.3.6、~、~~~~~10.1.4、~2 GBJ 112-87 膨胀土地区建筑技术规范3 JGJ 94-94 建筑桩基技术规范 、5.2.14.2、5.2.15.3、6.2.13、6.2.13.16.2.13.2、6.2.13.3、4 JGJ 120-99 建筑基坑支护技术规程 ~5 JGJ 79-2002 建筑地基处理技术规范 3.05、3.0.6、6.1.2、11.16 JGJ 52-92 普通混凝土用砂质量标准及检验方法7 JGJ 53-92 普通混凝土用碎石和卵石质量标准及检验方法 8 JGJ 55-2000 普通混凝土配合比设计规程9 GB50202-2002 建筑地基基础工程施工质量验收规范10 GB50203-2002 砌体工程施工质量验收规范4.0.1、4.0.8、5.2.1、5.2.3、6.1.2、6.1.7、6.1.9、6.2.1、6.2.3、7.1.9、7.2.1、8.2.1、11 GB50204-2002 混凝土结构工程施工质量验收规范5.1.1、7.2.2、4.1.1、4.1.3、5.2.1、5.2.2、5.5.1、6.2.1、6.3.1、6.4.4、9.1.1、7.2.1、12 GB50205-2001 钢结构工程施工质量验收规范4.2.1、4.3.1、4.4.1、13 GB50206-2002 木结构工程施工质量验收规范4.2.1、~14 GB50207-2002屋面工程质量验收规范 3.0.615 GB50208-2002 地下防水工程质量验收规范3.0.6、16 GB 建筑地面工程施工质量 3.0.3、50209-2002 验收规范17 GB50210-2001 建筑装饰装修工程质量验收规范3.1.1、3.1.5、3.2.3、3.2.9、3.3.4、3.3.5、4.1.12、5.1.11、6.1.12、8.2.4、18 GB50242-2002 建筑给水排水及采暖工程施工质量验收规范3.3.3、3.3.16、4.1.2、4.2.3、4.3.1、5.2.1、8.2.1-1-2-3、8.3.1、8.5.1、8.5.2、8.6.1-1-2-3、8.6.3、9.2.7、9.3.1、10.2.1、11.3.3、13.2.6、13.4.1、119 GB50243-2002 通风与空调工程施工质量验收规范20 JGJ 46-2005 施工现场临时用电安全技术规范 1.0.3、3.1.4、3.1.5、3.3.4、5.1.1,5.1.2、5.1.10、5.3.2、5.4.7、6.1.6、6.1.8、6.2.3、6.2.7、21 JGJ 80-91 建筑施工高处作业安全技术规范~~ 22 JGJ 33-2001 建筑机械使用安全技术规范2.023 GB50300-2001 建筑工程施工质量验收统一标准、5.0.4、5.0.7、6.024 GB50303-2002 建筑电气工程施工质量验收规范3.25 JGJ 130-2001 建筑施工扣件式钢管脚手架安全技术规范26 GBJ 141-90 给水排水构筑物施工及验收规范 3.1.5、4.1.2、4.1.3、4.1.6、4.2.3、4.2.4、4.2.6、4.2.7、4.2.10、4.2.12、4.3.1、4.3.4、4.3.5、5.1.3、5.2.8、5.2.18、5.2.39、5.4.1、5.4.2、5.5.6、6.1.3、9.1.2、9.27 GB 50268-97 给水排水管道工程施工及验收规范 ~、3.3.13、3.4.14、4.1.5、4.3.2、~6.3.6.3、7.0.2、7.0.6、8.1.2、8.1.7、8.1.8、8.2.1、8.2.6、8.3.1、8.3~28 GB50330-2002 建筑边坡工程技术规范 4.1.1、4.1.3、3.2.2、3.3.3、3.3.6、29 JGJ 113-97 建筑玻璃应用技术规程 8.2.3、8.2.5、8.2.5.2、8.2.5.3、8.2.7、30 JGJ 95-95 冷轧带肋钢筋混凝土结构技术规程31 JGJ 137-2001 多孔砖砌体结构技术规 4.4.1、4.5.1、5.1.5、5.3.1、范 5.3.4、32 JGJ 81-2002 建筑钢结构焊接技术规程-1-2-3、7.1.5、33 JGJ 98-2000 砌筑砂浆配合比设计规程34 JGJ 128-2000 建筑施工门式钢管脚手架安全技术规范3.0.4、6.2.2、6.2、6.8.1、35 GB50108-2001地下工程防水技术规范36 GB 50222-95 建筑内部装修设计防火规范 3.1.2、3.1.5、3.1.6、3.1.13、3.1.15A、注："强制性标准条文"一栏中,2.4.2是指该标准的第2.4.2条内容是强制性标准。
输变电工程建设标准强制性条文实施管理规程第7部分：输电线路工程施工1范围1.0.1为加强国家电网公司输变电工程建设过程控制，强化质量责任，规范质量行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据法律、法规及相关规定，制定本规程。
1.0.2本规程适用于国家电网公司输变电工程建设的质量管理，各建设、勘察、设计、施工、调试、监理、试验和检测等单位均应遵照执行。
1.0.3本规程所称强制性条文，包括国家现行有效的工程建设标准强制性条文（以下简称强制性条文），且适用于最新版本，应及时更新替代、补充新增内容。
2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
其最新版本适用于本规程。
GB 50168—2006 电气装置安装工程电缆线路施工及验收规范GB 50169—2006 电气装置安装工程接地装置施工及验收规范GB 50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50233—2005 110kV～500kV架空送电线路施工及验收规范3强制性条文执行计划3.0.1工程项目开工前，施工单位应编制《输电线路工程施工强制性条文执行计划表》，报监理单位审核后，建设单位批准执行，保证工程项目执行强制性条文的完整性。
3.0.2输电线路工程施工质量强制性条文执行计划见表3.0.2。
表 3.0.2输电线路工程施工强制性条文执行计划表4施工准备4.0.1本条适用于工程开工前施工准备强制性条文的执行、记录。
4.0.2工程开工前施工准备强制性条文执行见表4.0.2。
表 4.0.2开工前施工准备强制性条文执行记录表5基础工程施工5.1基础工程开工前5.1.1本条适用于基础工程开工前施工强制性条文的执行、记录。
5.1.2基础工程开工前施工强制性条文执行见表5.1.2。
表 5.1.2基础工程开工前强制性条文执行记录表5.2基础工程施工5.2.1本条适用于基础工程施工质量强制性条文的执行、记录。
1.《电力建设安全工作规程第1部分:火力发电厂》DL 5009。
1－2002本标准的全部内容为强制性，不单独摘录。
3.《火力发电厂劳动安全和工业卫生设计规程》DL 5053－19966。
2.2 发电厂的楼梯、平台、坑池和孔洞等周围，均应设置栏杆或盖板。
楼梯、平台均应采取防滑措施。
6.2。
4 上人屋面应设置净高大于1。
05m的女儿墙或栏杆。
6.2。
5 凡离地面或楼面高1m以上的高架平台，应设置栏杆.6.2。
6 发电厂烟囱、微波塔和冷却塔等处的直爬梯必须设有护圈，其高度超过100m以上的爬梯中间，应设置间歇平台。
6.2。
7 当发电厂煤场需设置地下受煤斗时，斗口处必须设有煤箅子。
7.2。
2 产生有害物质场所的设计，应符合下列要求：7。
2.2。
1 加氯间宜布置在独立的建筑物内，当与其他车间联合布置时，必须设隔墙，并应有通向室外的外开门.室内采暖设施不宜靠近氯气瓶和加氯机,照明和通风设备的开关应设在室外。
7。
2.2。
2 加氯间应设有漏氯检测仪及报警装置。
7.2.2。
3 液氯瓶、联氨贮存罐应分别存放在单独的房间内.7。
2。
2。
4 联氨必须采用密闭容器贮存。
7.2。
2。
5 联氨设备周围应有围堰和冲洗设施。
7。
2。
2。
6 加联氨的蒸汽,不应作生活用汽.7.2。
2。
7 加氯间及充氯瓶间、联氨仓库及加药间、电气检修间的浸漆室、生活污水处理站的操作间,均应设置机械排风装置.生活污水处理站操作间室内空气不允许再循环。
7。
2。
2。
8 调酸室应设置机械排风装置。
通风换气次数不宜少于每小时5次.7。
2.3 SF6电气设备的配电装置室及检修室,应符合下列要求：7。
2。
3。
1 SF6电气设备的配电装置室及检修室，应设置机械排风装置,室内空气不允许再循环。
室内空气中SF6含量不得超过6000mg／m3。
SF6电气设备配电装置室应设事故排风装置。
7。
3。
3 卸酸、碱泵房，酸、碱库及酸、碱计量系统的设计,应符合下列要求：7。
3.3。
1 酸、碱贮存设备地上布置时，周围应设有防护围沿,围沿内容积应大于最大一台酸、碱设备的容积.当围沿有排放措施时,可适当减小其容积。

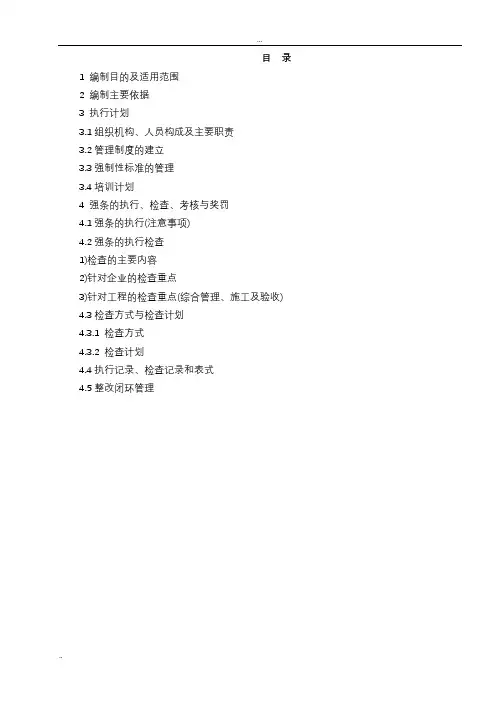

目录1 编制目的及适用范围2 编制主要依据3 执行计划3.1组织机构、人员构成及主要职责3.2管理制度的建立3.3强制性标准的管理3.4培训计划4 强条的执行、检查、考核与奖罚4.1强条的执行(注意事项)4.2强条的执行检查1)检查的主要内容2)针对企业的检查重点3)针对工程的检查重点(综合管理、施工及验收)4.3检查方式与检查计划4.3.1 检查方式4.3.2 检查计划4.4执行记录、检查记录和表式4.5整改闭环管理1编制目的及适用范围1.1编制目的为了强化贯彻执行国家质量安全法律法规和强制性技术标准的力度，确保工程建设的质量与安全，特制定本实施计划。
1.2适用范围2 编制主要依据1) 《建设工程质量管理条例》(国务院令第279号)2）《建设工程安全生产管理条例》(国务院令第393号)3）《建设工程勘察设计管理条例》(国务院令第293号)4）《电力监管条例》(国务院令第432号)5）《生产安全事故报告和调查处理条例》(国务院令第493号)6）《特种设备安全监察条例》(国务院令第373号)7）《关于开展电力工程建设标准强制性条文实施情况检查的通知》（国家电监会办公厅、建设部办公厅电输（2006）8号）8）《电力建设工程质量监督检查大纲》（火电、送变电部分，2009版）9）《实施工程建设强制性标准监督规定》（建设部令第23号，2015.1.22）10）《电力建设安全工作规程》（第一部分：火力发电厂DL5009.1-2014）11）《工程建设标准强制性条文》（电力工程部分（2011版））12）《电力工程达标投产管理办法》（中国电力建设企业协会，2006年版）13）国家及行业有关电力工程建设的技术与管理方面的规范、规程、标准3 执行计划3.1组织机构、人员构成及主要职责1）成立强制性条文领导小组，全面贯彻落实强制性条文（电气）的实施。
组长：副组长：成员：2）主要职责组织经常性自查，参与项目领导小组组织的阶段性检查，针对检查发现的问题提出整改措施，认真整改，建立强条实施台帐。
电气输变电工程建设标准强制性条文．电气输变电工程建设标准强制性条文第1.0.5条电力设施应根据其抗震的重要性和特点分为重要电力设施和一般电力设施，并应符合下列规定：一、符合下列条款之一者为重要电力设施：1、单机容量为300MW及以上或规划容量为800MW及以上的火力发电厂；2、停电会造成重要设备严重破坏或危及人身安全的工矿企业的自备电厂；3、设计容量为750MW及以上的水力发电厂；4、330kV、500kV变电所，500kV线路大跨越塔；5、不得中断的电力系统的通信设施；6、经主管部（委）批准的，在地震时必须保障正常供电的其他重要电力设施。
二、除重要电力设施以外的其他电力设施为一般电力设施。
第1.0.6条电力设施中的建筑物根据其重要性可分为三类，并应符合下列规定：一、重要电力设施中的主要建筑物以及国家生命线工程中的供电建筑物为一类建筑物。
二、一般电力设施中的主要建筑物和有连续生产运行设备的建筑物以及公用建筑物、重要材料库为二类建筑物。
三、一类、二类以外的建筑物的次要建筑物等为三类建筑物。
《火力发电厂与变电所防火设计规范》GB50229－1996第9.1.1条建(构)筑物的火灾危险性分类及其耐火等级应符合表9.1.1的规定。
表9.1.1建(构)筑物的火灾危险性分类及其耐火等级建（构）筑物名称火灾危险性分类耐火等级主控制楼戊二级通信楼戊二级电缆夹层丙二级二级丙以上60kg单台设备油量屋内配电装置楼（室）．单台设备油量60kg及以下丁二级屋外配电装置丙二级油浸变压器室丙一级有可燃介质的电容器室丙二级油处理室丙二级总事故贮油池丙一级检修间丁二级调相机厂房丁二级汽车库丁二级材料库、工具间（有可燃物）丙二级材料棚库戊三级天桥下面设置电缆夹层时丙二级下面不设置电缆夹层时戊二级锅炉房丁二级水泵房、水处理室、水塔、水池戊二级制氢站、贮氢罐甲二级空气压缩机室（无润滑油或不喷油螺杆式）戊二级注：主控制楼、通信楼当不采取防止电缆着火后延燃的措施时，火灾危险性应为丙类。
《工程建设标准强制性条文》（电力工程部分）第一篇火力发电工程1.综合规定火力发电厂劳动安全和工业卫生设计规程DL 5053-1996-------------------------1电力建设安全工作规程（火力发电厂部分）DL 5009.1-92-------------------------62.勘测设计规定2.1 工艺火力发电厂设计技术规程DL 5000-94----------------------------------------31火力发电厂汽水管道设计技术规定DL/T 5054-1996----------------------------36火电厂煤粉锅炉燃烧室防爆规程DL 435-91-----------------------------------372.2 土建火力发电厂土建结构设计技术规定DL 5022-93--------------------------------38火力发电厂建筑设计规程DL/T 5094-1999------------------------------------39火力发电厂与变电所设计防火规范GB 50229-96-------------------------------403.施工及验收3.1锅炉与压力容器电力建设施工及验收技术规范锅炉机组篇DL/T 5047-95----------------------44电力工业锅炉压力容器监察规程DL 612-1996---------------------------------46火力发电厂水汽化学监督导则DL/T 561-95-----------------------------------493.2 汽轮机机组电力建设施工及验收技术规范汽轮机机组篇DL 5011-92----------------------49电力建设施工及验收技术规范管道篇DL 5031-94----------------------------543.3 焊接检验电力建设施工及验收技术规范火力发电厂焊接篇DL 5007-92------------------56第二篇水力发电工程1.工程设计水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分）（试行）SDJ 12-78----58水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分）（试行）补充规定SDJ 12-78---------------------------------------------------59防洪标准GB 50201-94-----------------------------------------------------59水利水电工程可行性研究报告编制规程DL 5020-93----------------------------60水利水电工程初步设计报告编制规程DL 5021-93------------------------------60水利水电工程地质勘察规范GB 50287-1999-----------------------------------61水利水电工程结构可靠度设计统一标准GB 50199-94---------------------------62水利水电工程劳动安全与工业卫生设计规范DL 5061-1996----------------------64水利水电工程设计防火规范SDJ 278-90--------------------------------------65水利水电工程环境影响评价规范（试行）SDJ 302-88----------------------------69水工建筑物抗震设计规范DL 5073-1997--------------------------------------69水工建筑物荷载设计规范DL 5077-1997--------------------------------------70水工混凝土结构设计规范DL/T 5057-1996------------------------------------71混凝土重力坝设计规范DL 5108-1999----------------------------------------72碾压式土石坝设计规范SDJ 218-84--------------------------------------------77混凝土拱坝设计规范（试行）SD 145-85---------------------------------------79混凝土面板堆石坝设计规范DL/T 5016-1999----------------------------------80水工隧洞设计规范（试行）SD 134-84-----------------------------------------81水电站调压室设计规范DL/T 5058-1996--------------------------------------81水电站压力钢管设计规范（试行）SD 144-85-----------------------------------81溢洪道设计规范SDJ 341-89------------------------------------------------83水电站厂房设计规范（试行）SD 335-89---------------------------------------84水力发电厂机电设计技术规范(试行) SDJ 173-85-------------------------------84水利水电工程钢闸门设计规范DL/T 5013-95----------------------------------86水利水电工程启闭机设计规范SL 41-93--------------------------------------86水力发电厂水力机械辅助设备系统设计技术规定DL/T 5066-1996----------------87 水力发电厂过电压保护和绝缘配合设计技术导则DL/T 5090-1999----------------87 高压配电装置设计技术规程SDJ 5-85----------------------------------------88水力发电厂接地设计技术导则DL/T 5091-1999--------------------------------89发电厂、变电所电缆选择与敷设设计规程SDJ 26-89---------------------------902.工程施工及验收水电水利工程施工地质规程DL/T 5109-1999----------------------------------92水利水电工程施工组织设计规范（试行）SDJ 338-89--------------------------92水工建筑物岩石基础开挖工程施工技术规范SL 47-94--------------------------93水工混凝土施工规范SDJ 207-82--------------------------------------------94碾压式土石坝施工技术规范SDJ 213-83-------------------------------------101水工碾压混凝土施工规范SL 53-94-----------------------------------------103混凝土面板堆石坝施工规范SL 49-94---------------------------------------105水工建筑物水泥灌浆施工技术规范SL 62-94---------------------------------106水工预应力锚固施工规范SL 46-94-----------------------------------------106水工混凝土掺用粉煤灰技术规范DL/T 5055-1996-----------------------------106水工建筑物滑动模板施工技术规范SL 32-92---------------------------------106水利水电工程钢闸门制造安装及验收规范DL/T 5018-94-----------------------107压力钢管制造安装及验收规范DL 5017-93-----------------------------------107水利水电工程启闭机制造、安装及验收规范DL/T 5019-94---------------------108水轮发电机组安装技术规范GB 8564-88-------------------------------------108水轮发电机组起动试验规程DL 507-93--------------------------------------112水电站基本建设工程验收规程SDJ 275-88-----------------------------------112水利水电基本建设工程单元工程质量等级评定标准(一)(试行) SDJ 249-88--------114 3.其它混凝土大坝安全监测技术规范（试行）SDJ 336-89-----------------------------117第三篇电气输电工程1.设计规定1.1电气输电变电所总布置设计技术规程DL/T 5056-1996--------------------------------118220～500kV变电所设计技术规程SDJ 2-88----------------------------------120高压配电装置设计技术规程SDJ 5-85--------------------------------------121发电厂、变电所电缆选择与敷设设计规程SDJ 26-89-------------------------125爆炸和火灾危险环境电力装置设计规范GB 50058-92-------------------------125电力设备典型消防规程DL 5027-93----------------------------------------1251.2输、配电110～500kV架空送电线路设计技术规程DL/T 5092-1999----------------------126架空配电线路设计技术规程SDJ 206-87-------------------------------------132架空绝缘配电线路设计技术规程DL/T 601-1996------------------------------135交流电气装置的接地DL/T 621-1997----------------------------------------1371.3干扰送电线路对电信线路危险影响设计规定DL 5033-94---------------------------137 2.施工及验收2.1 电气装置安装工程高压电器施工及验收规范GBJ 147-90---------------------------------------139电力变压器、油浸电抗器、互感器施工及验收规范GBJ 148-90-----------------139母线装置施工及验收规范GBJ 149-90---------------------------------------139电缆线路施工及验收规范GB 50168-92--------------------------------------139接地装置施工及验收规范GB 50169-92--------------------------------------140旋转电机施工及验收规范GB 50170-92--------------------------------------142盘、柜及二次回路接线施工及验收规范GB 50171-92--------------------------14235kV及以下架空电力线路施工及验收规范GB 50173-92-----------------------142电梯电气装置施工及验收规范GB 50182-93----------------------------------142低压电器施工及验收规范GB 50254-96--------------------------------------145起重机电气装置施工及验收规范GB 50256-96--------------------------------145爆炸和火灾危险环境电气装置施工及验收规范GB 50257-96--------------------147 1kV及以下配线工程施工及验收规范GB 50258-96----------------------------151电气设备交接试验标准GB 50150-91----------------------------------------1512.2 输电工程电力建设安全工作规程（变电所部分）DL 5009.3-1997-----------------------158电力建设安全工作规程（架空电力线路部分）DL 5009.2-94--------------------160110～500kV架空电力线路施工及验收规范GBJ 233-90-------------------------162。
石家营-三合35kV线路工程建设标准强制性条文实施方案石家营-三合35kV线路工程项目部2010年06月30日批准：年月日审核：年月日编写：年月日目录1.编制目的2.编制依据3.工程建设强制性条文执行领导小组4.工程建设标准强制性条文执行情况检查考核5.工程建设标准强制性条文执行方案6.有关规程、规范对工程建设强制性条文的规定（附表）工程建设标准强制性条文实施方案1编制目的为贯彻国家建设部发布的关于《工程建设标准强制性条文》（电力工程部分 2006版），在工程建设中严格执行工程建设标准强制性条文，将其作为法律和行为准则，加强工程建设的管理，为解决建设工程可能出现的各种质量和安全问题奠定基础，走上行政执法与科学管理并重、严格技术标准、从源头开始保证建设工程质量的道路。
为确保《工程建设标准强制性条文》能够在石家营-三合35kV线路工程中真正贯彻落实，确保工程质量、实现本工程安全目标，我项目部特编制《工程建设标准强制性条文实施策划》。
2 编制依据1) 建设部关于发布2006年版《工程建设标准强制性条文》（电力工程部分）的通知（建标[2006]102号）；2)《工程建设标准强制性条文》（电力工程部分 2006版）；3)《电力建设安全工作规程第2部分：架空电力线（DL5009.2-2004）；4)《110kV架空送电线路施工及验收规范》（GB 50289-2006）；3 工程建设强制性条文执行领导组织机构执行检查组组长：执行检查组副组长：措施制定执行负责人：执行检查组成员：具体执行人：4 工程建设标准强制性条文执行情况检查考核工程建设标准强制性条文（电力工程部分）：是对直接涉及人民生命财产安全、人身健康、环境保护和其他公众利益的，必须严格执行的强制性规定，并考虑了保护资源、节约投资、提高经济效益和社会效益等政策要求。
我项目部为保证工程强制性条文在施工真正落实、执行，由技术专责和质量专责制订技术质量、安全的标准强制性条文执行情况检查表或相应的检查内容。
此文摘录于一览英才网旗下电力英才网，更详询请登录工程建设标准强制性条文（电力工程部分）监理检查情况（锅炉与压力容器）1#2#余热锅炉安装 验收时间：2010.6.13序号 部位 检验项目 执行情况 相关资料1 受热面安装 从事锅炉、压力容器和管道的运行操作、检验、焊接、焊后热处理、无损检测人员，应取得相应的资格证书。
已执行到位 见华光特殊作业人员报审表2 禁止锅炉受热面系统内注入质量不符合标准要求的水。
不具备可靠化学水处理条件时，禁止锅炉启动。
未执行，待整体启动3 构架、汽包、联箱、压力容器、主要管道安装前，安装单位应查阅制造质量检验记录（包括无损探伤等记录）。
质量证明资料不全或多质量有疑问时，应会同建设单位想制造单位提出质疑，要求补检或复查。
未经检查、检验，不得安装。
已执行到位 见锅炉厂报告4 锅炉受热面管在组合和安装前必须分别进行通球试验。
试验用球直径应符合规定。
通球后做好封闭措施。
已执行到位 见通球试验签证及监理旁站记录5 禁止在压力容器上随意开检修孔、焊接管座、加带贴补和利用管道作为其他重物起吊的支吊点。
已执行到位 见施工单位技术交底6 锅炉进行超压试验时水压应缓慢的升降。
当水压上升到工作压力时，应暂停未执行，待水压试验升压检查无泄漏或异常现象后在升到超压试验压力，在超压试验压力下保持20min降到工作压力，在进行检查，检查期间压力应维持不便。
水压试验时环境温度不低于5℃.环境温度低于5℃时必须有防冻措施。
水压试验水温按制造厂规定的数值控制，一般以30-70℃为宜。
7 锅炉机组在组合、安装前应经建设单位（业主）组织“监造”和“安检”合格，并必须按本规范的规定对设备进行复查。
如发现制造缺陷应提交业主与制造厂研究处理及签证。
由于制造缺陷致使安装质量达不到本规程的规定时，应由业主和制造单位代表签字。
已执行 未发现缺陷8 合金钢部件的材质应符合设备技术文件的规定；安装前必须进行材质复查，并在明显部位作出标记；安装结束后应核对标记，标记不清者再进行一次材质复查。
一、工程概况本工程为扶余220kV变至松原500kV变电站段线路（不包括松花江大跨越段）：线路长度为38.237km。
新建铁塔均为双回路铁塔。
导线型号为1 x LGJ-400/35型钢芯铝绞线，地线1根为GJ-80镀锌钢绞线，1根为24芯OPGW光缆。
二、编制目的为保证新扶余牵引站220kV联网线路新建工程建设中现行国家和行业标准中直接涉及到的人民生命财产安全、人身健康、环境保护和公众利益，制定安全强制性条文实施计划，落实责任，确保工程建设强制性条文的实施。
三、编制依据1、国务院令第279号《建设工程质量管理条例》。
2、2006版《电力工程达标投产管理办法》。
3、国家电监会办公厅、建设部办公厅电输（2006）8号贯彻《关于开展电力工程建设标准强制性条文实施情况检查的通知》。
4、2005版《电力建设工程质量监督检查大纲（火电、送变电部分）》。
5、建设部令第81号《实施工程建设强制性标准监督规定》。
6、2002版《工程建设标准强制性条文》。
7、新扶余牵引站220kV联网线路新建工程强制性条文实施管理办法。
8、为确保新扶余牵引站220kV联网线路新建工程达标投产、创国网优质工程奖、全面落实国家电网公司“一强三优”的战略目标，认真贯彻基建管理以“安全为基础、以质量为中心”的指导思想，本着“以质量为核心，以安全为保障，以文明施工为表现，以优质服务为目的”的原则，新扶余牵引站220kV联网线路新建工程建设中强化过程控制意识，全面提升工程建设质量，保证向生产部门移交“性能可靠、资产优良”的工程项目，特制定本工程的强制性条文实施细则。
四、强制性条文实施组织机构成立了强制性条文领导小组，全面贯彻落实强制性条文的实施。
组长：刘海霞副组长：郭成权成员：孙长瑜吴海龙景卫王刚五﹑强制性条文实施措施附表B输变电工程质量强制性条文执行记录表表E.2 编号：1表E.2 编号：2表E.2 编号：3表E.2 编号：4表E.2 编号：4（续）表E.2 编号：5附表C 施工安全强制性条文执行记录表施工安全强制性条文执行记录表。
