《机械制图》 模块九 装配图 哈尔滨工程大学出版社共53页

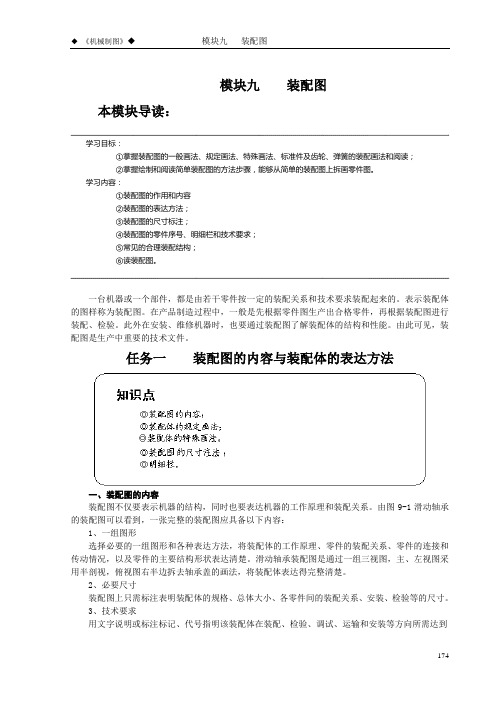

模块九装配图本模块导读：学习目标：①掌握装配图的一般画法、规定画法、特殊画法、标准件及齿轮、弹簧的装配画法和阅读；②掌握绘制和阅读简单装配图的方法步骤，能够从简单的装配图上拆画零件图。

学习内容：①装配图的作用和内容②装配图的表达方法；③装配图的尺寸标注；④装配图的零件序号、明细栏和技术要求；⑤常见的合理装配结构；⑥读装配图。

一台机器或一个部件，都是由若干零件按一定的装配关系和技术要求装配起来的。

表示装配体的图样称为装配图。

在产品制造过程中，一般是先根据零件图生产出合格零件，再根据装配图进行装配、检验。

此外在安装、维修机器时，也要通过装配图了解装配体的结构和性能。

由此可见，装配图是生产中重要的技术文件。

任务一装配图的内容与装配体的表达方法一、装配图的内容装配图不仅要表示机器的结构，同时也要表达机器的工作原理和装配关系。

由图9-1滑动轴承174的装配图可以看到，一张完整的装配图应具备以下内容：1、一组图形选择必要的一组图形和各种表达方法，将装配体的工作原理、零件的装配关系、零件的连接和传动情况，以及零件的主要结构形状表达清楚。

滑动轴承装配图是通过一组三视图，主、左视图采用半剖视，俯视图右半边拆去轴承盖的画法，将装配体表达得完整清楚。

2、必要尺寸装配图上只需标注表明装配体的规格、总体大小、各零件间的装配关系、安装、检验等的尺寸。

3、技术要求用文字说明或标注标记、代号指明该装配体在装配、检验、调试、运输和安装等方向所需达到175176的技术要求。

4、零件序号、标题栏、明细栏在图纸的右下角处画出标题栏，表明装配体的名称、图号、比例和责任者签字等；各零件必须标注序号并编入明细栏。

明细栏接标题栏画出，填写组成零件的序号、名称、材料、数量、标准件规格和代号以及零件热处理要求等。

二 装配体的表达方法装配体的表达与零件的表达，其共同点都是反映它们内外结构形状，因此前面介绍的机件各种表达方法，对表达装配体同样适用。

但装配体的表达方法有它自身的特点，装配体重点表达若干个零件间的装配关系，装配体的工作原理、装配体的内外结构形状和零件的主要结构形状，不要求把图9—1滑动轴承装配图每个零件的形状完全表达清楚，如图9-1所示。
