混凝土单厂答辩稿
七、内力组合 1控制截面 2四种内力组合情况
(1 ) M (2) - M ( 3) N (4) N
max max
和相应的 和相应的
N和 V . N和 V .
max
和相应的 和相应的
M和V . M和V .
min
3三种荷载效应 （1）由可变荷载效应控制的内力组合 1）“恒荷载”+任一种“活荷载” 2）“恒荷载”+0.9（任意两种或两种以上“活荷载”） （2）由永久荷载效应控制的内力组合
1 . 78 400 7 60 0 .5
703 kN F vk 180.2 kN
满足要求
3）牛腿的配筋
由于吊车垂直荷载作用 即 a 750 - 800 - 50 0 故该牛腿可按构造配筋 ，纵向取 4 16 ，箍筋取 在下柱截面内
8@100
4）牛腿的局部受压验算
设计及计算过程
1、平面布置 2、构件选取 3、荷载计算 恒荷载 屋面活荷载 吊车荷载 风荷载 4、内力分析 5、内力组合 6、柱截面设计 7、牛腿设计 8、柱的吊装验算 9、基础设计
三平面布置 车间每跨设有软钩桥式起重机一台，中级工作制 A5，吊车起重量为10t。 平面布置图
四、构件选取
(1)车间主要承重构件采用混凝土， 标准构要求
十、柱的吊装验算 吊点设在牛腿与下柱交接点处，起吊时，硂 达到设计强度的100% 计算简图如下
1）荷载计算 分别计算上柱，牛腿，下 柱的自重 2） 内力分析 求出计算简图中的M1， M2，M3 3）上下柱吊装验算 受弯承载力验算 裂缝宽度验算
十一、基础设计 1、作用域基础顶面上的荷载计算 作用于基础顶面上的荷载包括柱底传给基础的M，N， V以及外墙自重重力荷载。 混凝土采用C25，钢筋采用HRB400 1挑选不利组合进行荷载计算 2基础尺寸及埋置深度 （1）按构造要求拟定高度。 （2）拟定基础地面尺寸 （3）计算基底压力 3、基础高度验算 4、基础底板配筋计算 长边：B8@160 短边：B8@160 十二、绘制施工图
混泥土课程设计答辩

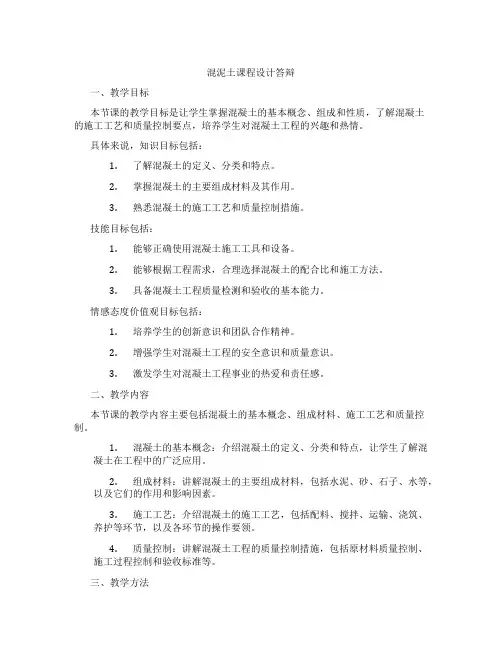

混泥土课程设计答辩一、教学目标本节课的教学目标是让学生掌握混凝土的基本概念、组成和性质，了解混凝土的施工工艺和质量控制要点，培养学生对混凝土工程的兴趣和热情。
具体来说，知识目标包括：1.了解混凝土的定义、分类和特点。
2.掌握混凝土的主要组成材料及其作用。
3.熟悉混凝土的施工工艺和质量控制措施。
技能目标包括：1.能够正确使用混凝土施工工具和设备。
2.能够根据工程需求，合理选择混凝土的配合比和施工方法。
3.具备混凝土工程质量检测和验收的基本能力。
情感态度价值观目标包括：1.培养学生的创新意识和团队合作精神。
2.增强学生对混凝土工程的安全意识和质量意识。
3.激发学生对混凝土工程事业的热爱和责任感。
二、教学内容本节课的教学内容主要包括混凝土的基本概念、组成材料、施工工艺和质量控制。
1.混凝土的基本概念：介绍混凝土的定义、分类和特点，让学生了解混凝土在工程中的广泛应用。
2.组成材料：讲解混凝土的主要组成材料，包括水泥、砂、石子、水等，以及它们的作用和影响因素。
3.施工工艺：介绍混凝土的施工工艺，包括配料、搅拌、运输、浇筑、养护等环节，以及各环节的操作要领。
4.质量控制：讲解混凝土工程的质量控制措施，包括原材料质量控制、施工过程控制和验收标准等。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解混凝土的基本概念、组成材料和施工工艺，使学生掌握相关知识。
2.讨论法：学生就混凝土工程的质量控制问题进行讨论，培养学生的思考和表达能力。
3.案例分析法：分析实际混凝土工程案例，使学生了解混凝土工程在实际应用中的问题和解决方法。
4.实验法：安排学生进行混凝土试件的制作和养护，让学生亲身体验混凝土施工过程，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的混凝土工程教材，为学生提供系统的学习资料。
大体积混凝土施工技术研究(毕业答辩 PPT)
1.6
以预防为主、制定相应的预控措施
在设计、施工阶段都应编制相应的预控措施，设计 阶段应考虑可能漏水的内排水措施，以及施工后经 济可靠的堵漏方法，在施工阶段应综合考虑现场施 工过程中可能发生的问题，确保混凝土浇筑的顺利 进行和后期的测温、养护工作的顺利开展。
第二章 混凝土配合比及其材料
2.1 3
4.2 混凝土的养护
本工程采用保温、保湿养护方法进行养护。 （1）由专人负责保温及测温记录; (2) 保温养护的措施，应作到混凝土块体内的里表温差及降温速 率满足温控指标要求； （3）保温养护的持续时间，不得少于14天。保温覆盖层的拆除应 分层逐步进行，当混凝土的表面温度与环境温度差小于25℃ 时，可全部拆除； （4）保温养护过程中，应经常检查塑料薄膜的完整情况，保持混 凝土表面湿润； （5）覆盖层的增减应根据温控指标的要求和实测确定。 （6）养护过程中，应对混凝土的里表温差和降温速率进行检测， 当实测结果不满足温控指标要求时，应调整养护措施。 （7）对大体积混凝土转换层类结构，应加强进行保温养护。 （8）大体积混凝土拆模后，应尽快组织回填土。
7.2 混凝土裂缝的基本概念
裂缝产生的原因可分为两大类：一类是结构型裂缝，是由 外荷载引起的，包括常规结构计算中的主要应力以及其他 的结构次应力造成的受力裂缝。第二类是材料型裂缝，是 由非受力变形变化引起的，主要是由温度应力和混凝土的 收缩引起的。
7.3 大体积混凝土温度裂缝的产生机理
混凝土在浇筑、硬化过程中不可避免存在着毛细孔、空隙 及材料的裂隙缺陷，在外界因素作用下，这些缺陷部位将 产生高度的应力集中，并逐渐扩散发展，形成大体积混凝 土体中的微裂纹。 大体积混凝土体中各相的结合界面是最薄弱的环节，在外 界因素作用下，将脱开而形成截面裂隙，并发展成微裂纹。 建筑管理人员要通过现场的管理措施及科学的预控，避免 混凝土的裂缝发展为有害裂缝，给混凝土结构的正常使用 和结构安全造成隐患。
混凝土配合比设计答辩
2、原材料选择 及其技术性质
1、水泥品种及强度等级。因环境水无侵 蚀性，且为严寒地区水位变化区的外部 混凝土，故应优先选用硅酸盐水泥，不 用低热矿渣水泥，而硅酸盐水泥42.5P.P 为火山灰硅酸盐水泥，该水泥抗冻性及 耐磨性比矿渣水泥还要差，干缩现象较 低热矿渣水泥更为明显，故选用普通硅 酸盐水泥42.5P.0，根据工地使用水泥情 况，取水泥强度富余系数rc=1.0，水泥 密度rc=3.1g/cm3.
建筑材料
——课程考核
（(1)混凝土工作性：坍落度要求70～90mm， 粘聚性、保水性良好； (2)混凝土所处环境：所在区为最冷月元月， 月平均气温-16摄氏度，施工季节4月～10月， 一年中统计从+3度～-3度—+3度，总计98次， 4月～10月气温为15度～25度。施工采用机 械拌和、振捣。混凝土最小截面尺寸为 80mm，钢筋净距离90mm，搅拌机容量 500ml。环境水无侵蚀性。 (3)大坝高度：79m。 (4)混凝土强度等级：C40普通水泥混凝土， 混凝土强度保证率要求达到75%。
3
5、计算砂、石子用量(基准配比)
s/(s+G)=0.38 绝对体积法c/ρc+w/ρw+s/ρs+G/ρG+α 假定1m3 新浇注的混凝土各项材料的体积之和为1m3 c/ρc+w/ρw+s/ρs+G/ρG+10α=1000 查表5-14则得新浇混凝土表观密度 γc=2380kg/m3 α为混凝土中空气含量查表5-14可得α=2.0
1、确定混凝土各 项技术指标
初步配合比
1、计算混凝土配制强度 fh
依照普通混凝土配合比设计规范 (JGJ55-2000),且C40 普通水泥混凝土，混凝土强度保证率要求达到75%。概率度 由混凝土概率查表5-20得t=0.84 则f配=40+0.84*δ=41.68查 题目表得δ=2.0mpa 混凝土的试配强度由下式计算:
混凝土结构课程设计答辩问题

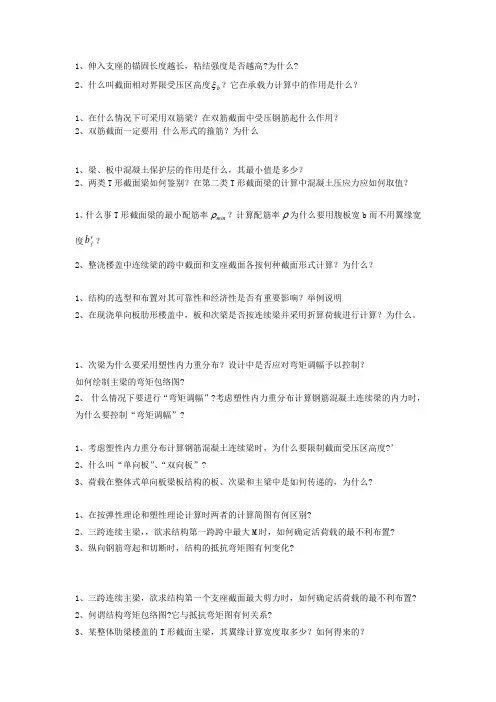

1、伸入支座的锚固长度越长，粘结强度是否越高?为什么?ξ？它在承载力计算中的作用是什么？2、什么叫截面相对界限受压区高度b1、在什么情况下可采用双筋梁？在双筋截面中受压钢筋起什么作用？2、双筋截面一定要用什么形式的箍筋？为什么1、梁、板中混凝土保护层的作用是什么，其最小值是多少？2、两类T形截面梁如何鉴别？在第二类T形截面梁的计算中混凝土压应力应如何取值？ρ？计算配筋率ρ为什么要用腹板宽b而不用翼缘宽1、什么事T形截面梁的最小配筋率minb'？度f2、整浇楼盖中连续梁的跨中截面和支座截面各按何种截面形式计算？为什么？1、结构的选型和布置对其可靠性和经济性是否有重要影响？举例说明2、在现浇单向板肋形楼盖中，板和次梁是否按连续梁并采用折算荷载进行计算？为什么。
1、次梁为什么要采用塑性内力重分布？设计中是否应对弯矩调幅予以控制？如何绘制主梁的弯矩包络图?2、什么情况下要进行“弯矩调幅”?考虑塑性内力重分布计算钢筋混凝土连续梁的内力时，为什么要控制“弯矩调幅”?1、考虑塑性内力重分布计算钢筋混凝土连续梁时，为什么要限制截面受压区高度?’2、什么叫“单向板”、“双向板”?3、荷载在整体式单向板梁板结构的板、次梁和主梁中是如何传递的，为什么?1、在按弹性理论和塑性理论计算时两者的计算简图有何区别?2、三跨连续主梁，，欲求结构第一跨跨中最大M时，如何确定活荷载的最不利布置?3、纵向钢筋弯起和切断时，结构的抵抗弯矩图有何变化?1、三跨连续主梁，欲求结构第一个支座截面最大剪力时，如何确定活荷载的最不利布置?2、何谓结构弯矩包络图?它与抵抗弯矩图有何关系?3、某整体肋梁楼盖的T形截面主梁，其翼缘计算宽度取多少？如何得来的？1、什么结构可以采用塑性内力重分布计算?说明按塑性内力重分布方法设计梁、板时为什么能节省钢筋？2、三跨连续主梁，欲求结构第2跨跨中最大弯矩时，如何确定活荷载的最不利布置?3、为什么梁一般在跨中产生垂直裂缝而在支座附近产生斜裂缝?1、三跨连续主梁，欲求结构第2个支座截面最大剪力时，如何确定活荷载的最不利布置?2、为什么梁一般在跨中产生垂直裂缝而在支座附近产生斜裂缝?3、何谓弯矩调幅?考虑塑性内力重分布的分析方法中，为什么要对塑性铰处弯矩调整幅度加以限制?1、三跨连续主梁，，欲求结构第3跨跨中最大弯矩时，如何确定活荷载的最不利布置?2、什么是剪跨比?它对梁的斜截面抗剪有什么影响?3、梁斜截面受剪承载力计算公式有什么限制条件?其意义如何?1、梁内箍筋有哪些作用?其主要构造要求有哪些?2、在斜截面抗剪计算时，什么情况须考虑集中荷载的影响?什么情况则不须考虑?1、什么叫结构的抵抗弯矩图?如何绘制?它与设计弯矩图有什么关系?2、在梁中弯起一部分钢筋用于斜截面抗剪时，应当注意哪些问题?3、如何确定负弯矩钢筋的截断位置?f?1、为什么弯起钢筋的强度取0.8y2、三跨连续主梁，中，欲求结构第3个支座截面最大剪力时，如何确定活荷载的最不利布置?3、主梁与次梁相交会发生什么裂缝?为什么1、什么是荷载标准值、荷载准永久值、荷载设计值？是怎样确定的？2、抵抗弯矩图是指什么？有哪些影响因素？1、什么是材料强度标准值、材料强度设计值？如何确定的？2、什么是配筋率？配筋量对梁的正截面承载力有何影响？3、什么是最小配筋率，最小配筋率是根据什么原则确定的？1、什么是截面相对界限受压区高度b ξ?b ξ的表达式如何得来? b ξ有何实用意义?2、在什么情况下可采用双筋截面?其计算应力图形如何确定?其基本计算公式与单筋截面有何区别?在双筋截面中受压钢筋起什么作用?其适应条件除了必须满足b ξξ≤之外为什么还要满足s a x 2≥？1、在双筋截面正截面承载力计算中，在计算S A 时如发现0h x b ξ>，说明什么问题?应如何处置?如果s a x '<2，应如何处置?为什么?2、T 形截面受压翼缘计算宽度f b '引是如何确定的?1、在双筋截面正截面承载力计算中，如果s a x '<2，应如何处置?为什么?2、在进行T 形截面的截面设计和承载力校核时，如何分别判别T 形截面的类型?其判别式是根据什么原理确定的?1、现浇整体肋形楼盖中的连续梁，其跨中截面和支座截面应按哪种截面梁计算?2、单向受弯的钢筋混凝土平板中，除了受力钢筋外尚需配置分布钢筋，这两种钢筋作用如何?如何配置?3、 某钢筋混凝土双筋矩形截面梁，在梁的正截面受弯承载力校核中需要进行那些验算？1、什么情况下要设计双筋矩形截面？对受压钢筋有无特殊的要求？2、 主梁双排布置钢筋时，其as 应取多少？单排布置钢筋时，其as 又取多少3、 对楼盖的支座处按T 形截面还是矩形截面进行计算？原因是什么？1、T 形截面梁的f b ' 表示什么？如何进行计算？2、什么是单向板？什么是双向板？它们的变形和受力各有什么特点？3、单向板肋楼盖按弹性理论时，为什么要进行荷载最不利组合？1、什么是单向板肋形楼盖和双向板肋形楼盖？两种楼盖的荷载传递路线有何不同？2、用弹性理论计算单向板的形楼盖中的连续板和次梁时，为什么要用折算荷载代替计算荷载？如何折算？1、什么叫弯矩调幅？多跨连续梁、板考虑塑性内力重分布计算截面配筋时，为什么对塑性铰截面要限 0.35？2、哪些结构不宜考虑塑性内力重分布计算其内力，为什么？1、用弹性法计算单向板肋梁楼盖时，对板和次梁为什么要采用折算荷载？2、什么是超静定结构的塑性内力重分布？塑性内力重分布可分为哪两个阶段？1、弹性理论和塑性理论那个要进行荷载最不利组合？为什么？2、如果出现00.7t V f bh 该如何处理？3、薄膜效应在什么结构构件中产生？1、次梁的截面配筋图如何选择截面的位置？分别进行了哪些配筋？2、主梁采用什么计算方法？什么原因？1、次梁靠支座边缘最近的弯起钢筋离支座的水平距离是多少？有什么规范要求？2、梁的跨中及支座有什么的受力特点？钢筋在跨中还是支座截断？为什么？1、简述两跨连续梁塑性内力重分布的过程？2、什么叫薄膜效应？由薄膜效应产生的内拱作用该如何处理？1、塑性内力重分布为什么要验算相对受压区高度的取值？2、什么事抵抗弯矩图？影响因素有哪些？3、由薄膜效应产生的内拱作用该如何处理？1、什么叫单向板肋梁楼盖？2、单向板肋梁楼盖的传力路径如何？3、ho是什么意思？如何取值？1、纵向受力钢筋的伸出长度和延伸长度如何确定？2、板中哪些地方需要考虑薄膜效应？薄膜效应的折减系数是多少？1、3跨主梁第2个支座的受力钢筋如何截断？需要满足什么要求？2、次梁的第二跨跨中那侧受拉？跨中截面的顶部配受力还是构造钢筋？为什么？1、板产生薄膜效应地方的内力与简化图形所计算的内力相比是增大还减小了？什么原因？2、主梁一跨内一般布置不得少于几根次梁？什么原因？1、标准值与设计值分别用在什么承载力计算中？2、设置吊筋的目的是什么？3、简叙弹性理论与塑性理论的计算方法。
混凝土课设答辩 演示文稿
主梁截面：
h=L0/15~L0/10=7200/15~7200/10=480~720mm, 取h=700mm,截面宽度：h/3~h/2=700/3~700/2= 233~350.取b=300mm.
综上所述： 板：b=2400mm,h=80mm. 次梁：b=200mm,h=500mm. 主梁：b=300mm,h=700mm.
混凝土砌体结构课程设计 楼盖答辩
一、设计题目及条件
某4层房屋，采用现浇钢筋混凝土楼盖。
四周由砖墙承重。中间设置现浇钢筋混 凝土柱承重，柱截面尺寸400×400。结 构柱网平面布置如附图所示。其中2、3、 4层楼面建筑标高分别为4.20m、7.80m、 11.40m。
横向间距7.2，纵向6.6，可变荷载标准值, 为5 kN/m2 ，混凝土等级 C20 。
3内力计算
由表11-1,11-3可以查得弯矩系数和剪力系数。
表11-1
表11-3
弯矩设计值
2 M 1 M B (G Q )l0 11 128.82KN m
M 2 (G Q )l02 16 84.36KN m M c (G Q )l02 14 -96.41KN m 剪力设计值 V A V (G Q )l n1 96.87KN VBl V (G Q )l nl 129.16KN VBr VC V (G Q )l n 2 117.84KN
现浇单向板楼盖设计步骤
结构平面布置，初步拟定板的尺寸 和主，次梁的截面尺寸。 确定梁板的计算简图 梁板的内力分析 截面配筋及构造措施 绘制施工图
二、楼盖平面布置
单向板截面设计要点 单向板、次梁、主梁在工程中常用跨度 为：1.7m~2.5m，次梁4~6m，主梁5~8m. 根据已知条件，横向间距7.2m,纵向间 距6.6m,所以采用主梁纵向布置，次梁 横向布置。 1板的确定： 主梁每跨布置两根次梁，所以板的跨度为2.4m
钢筋混凝土框架结构设计(毕业答辩)

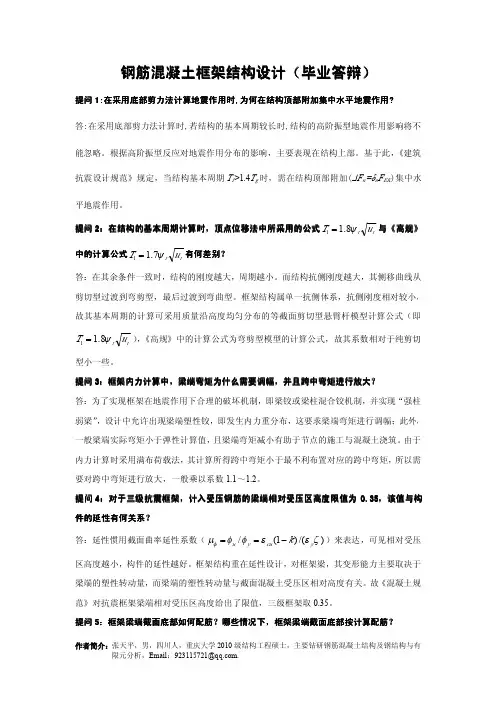

作者简介：张天平，男，四川人，重庆大学2010级结构工程硕士，主要钻研钢筋混凝土结构及钢结构与有钢筋混凝土框架结构设计钢筋混凝土框架结构设计（毕业答辩）（毕业答辩）提问1:1:在采用底部剪力法计算地震作用时在采用底部剪力法计算地震作用时在采用底部剪力法计算地震作用时,,为何在结构顶部附加集中水平地震作用为何在结构顶部附加集中水平地震作用??答:在采用底部剪力法计算时,若结构的基本周期较长时,结构的高阶振型地震作用影响将不能忽略。
根据高阶振型反应对地震作用分布的影响，主要表现在结构上部。
基于此，《建筑抗震设计规范》规定，当结构基本周期T 1>1.4T g 时，需在结构顶部附加(ΔF n =δn F EK )集中水平地震作用。
提问2：在结构的基本周期计算时，顶点位移法中所采用的公式t t u T ψ8.11=与《高规》中的计算公式t t u T ψ7.11=有何差别？答：在其余条件一致时，结构的刚度越大，周期越小。
而结构抗侧刚度越大，其侧移曲线从剪切型过渡到弯剪型，最后过渡到弯曲型。
框架结构属单一抗侧体系，抗侧刚度相对较小，故其基本周期的计算可采用质量沿高度均匀分布的等截面剪切型悬臂杆模型计算公式（即t t u T ψ8.11=），《高规》中的计算公式为弯剪型模型的计算公式，故其系数相对于纯剪切型小一些。
提问3：框架内力计算中，梁端弯矩为什么需要调幅，并且跨中弯矩进行放大？答：为了实现框架在地震作用下合理的破坏机制，即梁铰或梁柱混合铰机制，并实现“强柱弱梁”，设计中允许出现梁端塑性铰，即发生内力重分布，这要求梁端弯矩进行调幅；此外，一般梁端实际弯矩小于弹性计算值，且梁端弯矩减小有助于节点的施工与混凝土浇筑。
由于内力计算时采用满布荷载法，其计算所得跨中弯矩小于最不利布置对应的跨中弯矩，所以需要对跨中弯矩进行放大，一般乘以系数1.1～1.2。
提问4：对于三级抗震框架，计入受压钢筋的梁端相对受压区高度限值为0.350.35，该值与构，该值与构件的延性有何关系？答：延性惯用截面曲率延性系数（)/()1(/ζεεφφµφy cu y u k −==）来表达，可见相对受压区高度越小，构件的延性越好。
混凝土原材料性能答辩(ppt)
注意事项 •水泥试样过筛时防止混有其他的水泥，称取时要 精确 •在实验前应将筛盖放在干筛座上，接通电源，确 认负压、密封情况和控制系统等一切正常，清理 吸尘器内水泥，才能工作。 •确认负压筛的筛网是否完好、是否堵塞。当筛网 有堵塞时，可以用用弱酸浸泡，用毛刷洗刷，用 淡水冲洗并晾干。有损坏时应更换。 •经常清理收尘时通过的管道。
③雷氏夹半年进行弹性检验，如果试验中发现膨胀值大于 40mm或其他损害时，应立即进行弹性检验。 2、试饼法 ①、试饼制作要规范，试饼应呈球体切片状而不应呈伞形， 试饼直径过大、过小或边缘过厚都会影响试验结果。 ②、 试饼沸煮前必须从玻璃板上取下。 ③、 用钢尺检测试饼弯曲变形时，应多换几个方位进行观 察。
得桶体积
砂项目:
松散:桶+砂=3.548kg
砂3.034kg 得到
ρ=1592kg/m³
紧实：桶+砂=4.000kg 砂3.484kg 得到
ρ=1830kg/m³
表观：砂 0.300kg 桶+水+盖=3.120kg 桶+水+盖+砂
=3.304kg
得到ρ=2586kg/m³
石项目:
松散：石+桶=3.141kg 桶0.516kg 得到ρ=1521kg/m³
试验条件：温度20±2℃，相对湿度不低于50％
试验给果①139g 距底板6.5mm
P=27.8%
②139g 距底板6.1mm
P=27.8%
标稠的注意事项： 标准稠度用水量是用来制备标准稠度净浆的，它的准 确性直接影响凝结时间的测定结果。水泥中加入的水 量愈多，凝结时间愈长，反之则愈短。
①、 水泥净浆装入试模后应进行插捣和振动，以排除 空气，抹平次数不宜过多；
