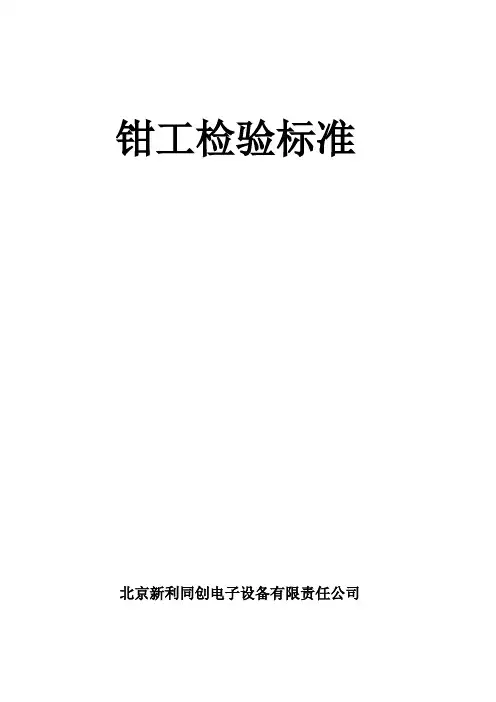

钳工检验标准北京新利同创电子设备有限责任公司锯床下料件检验1.锯床下料件尺寸极限偏差应符合表24中的规定。
表24、锯床下料件尺寸极限偏差表（尺寸单位mm）。
1.2锯床下料件的角度极限偏差应符合表25中的f级精密公差。
表25、锯床下料件角度极限偏差表（按短边测量）。
（G B/T 1 8 0 4-2 0 0 0）1.3锯床下料如遇有优质表面要求的材料时，应妥善保护材料表面，避免磕碰划伤，转序时应铺垫毛毯或软纸。
普通冲床加工件检验1.冲模工作时凹凸模之间的间隙，对冲裁件的的断面质量及尺寸精度和冲模使用寿命都有很大影响。
为了提高冲裁质量，延长冲模的使用寿命，冲模刃口间隙应严格执行表26中的规定。
表26、常用板材冲裁间隙使用表（双面间隙）mm。
（G B/T 1 6 74 3-9 7）1.2普通冲床冲孔孔距极限偏差和累积公差应符合表27中的规定。
表27、普通冲床冲孔孔距极限偏差和累积公差表。
1.3同一排中任一孔的中心线，距边框的实际尺寸与图纸尺寸的极限偏差不大于±0.6毫米（普通冲件）。
1.4普通冲床冲压件的极限偏差应符合表28中的m级中等公差。
表28、普通冲床冲压件尺寸极限偏差表。
钳工钻孔检验1.普通钻床钻孔孔距未注公差时的极限偏差应符合表35中的m级中等公差，累积公差不超过±0.15毫米。
表35、普通钻床钻孔孔距未注公差时的极限偏差表。
1.2数控钻床钻孔孔距的极限偏差应符合表36中的精密f级公差，多孔排钻孔距公差应符合表36中的中等m 级公差。
表36、数控钻床钻孔孔距的极限偏差表。
（公司标准）1.3经过拉丝处理或标有优质表面的板料件，不能用高度尺和划针直接划线，应使用孔位样板钉洋冲印，钻孔时要妥善保护板面不被划伤。
1.4钳工钻孔之后应修光孔边毛刺。
孔径尺寸的极限偏差不应大于0.1mm 。
已标注公差的固定安装孔，其孔距对角线极限偏差为±1mm 。
1.5如无特殊要求，一般钻孔的粗糙度不低于12.5 。
孔及螺纹加工钳工进行的孔加工，主要有钻孔、扩孔、铰孔和锪孔。
钻孔也是攻丝前的准备工序。
孔加工常在台式钻床、立式钻床或摇臂钻床上进行。
若工件大而笨重，也可使用手电钻钻孔。
铰孔有时也用手工进行。
一、钻床(一)台式钻床台式钻床简称台钻，如图11-43所示。
台钻是一种小型机床，安放在钳工台上使用。
其钻孔直径一般在12mm以下。
由于加工的孔径较小，台钻主轴转速较高，最高时每分钟可近万转，故可加工1mm以下小孔。
主轴转速一般用改变三角胶带在带轮上的位置来调节。
台钻的主轴进给运动由手动完成。
台钻小巧灵便，主要用于加工小型工件上的各种孔。
在钳工中台钻使用得最多。
(二)立式钻床立式钻床简称立钻，如图11-44所示。
一般用来钻中型工件上的孔，其规格用最大钻孔直径表示，常用的有25mm、35mm、4Omm、5Omm等几种。
立式钻床主要由机座、立柱、主轴变速箱、进给箱、主轴、工作台和电动机等组成。
主轴变速箱和进给箱与车床类似，分别用以改变主轴的转速与直线进给速度。
钻小孔时，转速需高些；钻大孔时，转速应低些。
钻孔时，工件安放在工作台上，通过移动工件位置使钻头对准孔的中心。
图11-43台式钻床图11-44立式钻床(三)摇臂钻床摇臂钻床是用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等，如图11-45所示。
它有一个能绕立柱旋转的摇臂。
主轴箱可以在摇臂上作横向移动，并随摇臂沿立柱上、下作调整运动。
刀具安装在主轴上，操作时，能很方便地调整到所需钻削孔的中心，而不需移动工件。
摇臂钻床加工范围广泛，在单件和成批生产中多被采用。
图11-45 摇臂钻床二、钻孔用麻花钻在材料实体部位加工孔称为钻孔。
钻床钻孔时，钻头旋转(主运动)并作轴向移动(进给运动)，如图11-46所示。
图11-46 钻削时的运动由于钻头结构上存在着一些缺点，如刚性差、切削条件差，故钻孔精度低，尺寸公差等级一般为ITl2左右，表面粗糙度Ra值为12.5μm左右。
(一)麻花钻及安装方法麻花钻是钻孔的主要工具，其组成部分如图11-47所示。
钻孔（扩孔与铰孔）各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。
钳工加工孔的方法一般指钻孔、扩孔和铰孔。
用钻头在实体材料上加工孔叫钻孔。
在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右、属粗加工。
一、钻床常用的钻床有台式钻床、立式钻床和摇臂钻床三种，手电钻也是常用的钻孔工具。
1.台式钻床简称台钻，是一种在工作台上作用的小型钻床，其钻孔直径一般在13mm以下。
台钻型号示例：Z 4 0 1 2主参数：最大钻孔直径型号代号：台式钻床类别代号：钻床由于加工的孔径较小，故台钻的主轴转速一般较高，最高转速可高达近万转/分，最低亦在400转/分左右。
主轴的转速可用改变三角胶带在带轮上的位置来调节。
台钻的主轴进给由转动进给手柄实现。
在进行钻孔前，需根据工件高低调整好工作台与主轴架间的距离，并锁紧固定（结合挂图与实物讲解示范）。
台钻小巧灵活，使用方便，结构简单，主要用于加工小型工件上的各种小孔。
它在仪表制造、钳工和装配中用得较多。
2.立式台钻简称立钻。
这类钻床的规格用最大钻孔直径表示。
与台钻相比，立钻刚性好、功率大，因而允许钻削较大的孔，生产率较高，加工精度也较高。
立钻适用于单件、小批量生产中加工中、小型零件。
3.摇臂钻床它有一个能绕立柱旋转的摇臂、摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能摇臂上作横向移动。
因此操作时能很方便地调整刀具的位置，以对准被加工孔的中心，而不需移动工件来进行加工。
摇臂钻床适用于一些笨重的大工件以及多孔工件的加工。
二、钻头钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62～65HRC。

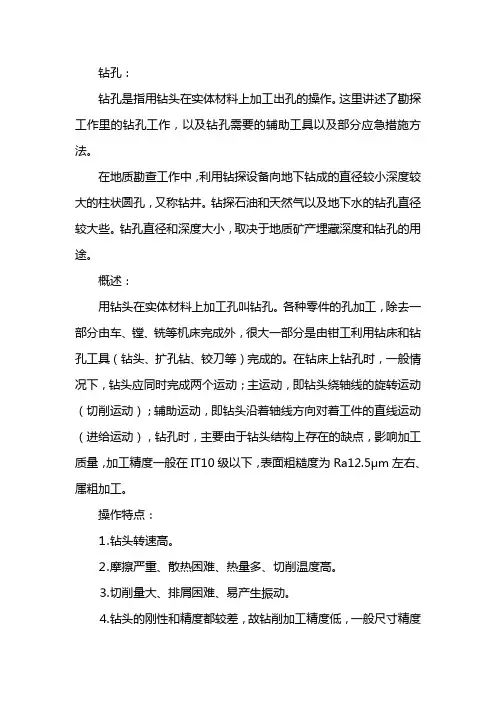

钻孔：钻孔是指用钻头在实体材料上加工出孔的操作。
这里讲述了勘探工作里的钻孔工作，以及钻孔需要的辅助工具以及部分应急措施方法。
在地质勘查工作中，利用钻探设备向地下钻成的直径较小深度较大的柱状圆孔，又称钻井。
钻探石油和天然气以及地下水的钻孔直径较大些。
钻孔直径和深度大小，取决于地质矿产埋藏深度和钻孔的用途。
概述：用钻头在实体材料上加工孔叫钻孔。
各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。
在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右、属粗加工。
操作特点：⒈钻头转速高。
⒉摩擦严重、散热困难、热量多、切削温度高。
⒊切削量大、排屑困难、易产生振动。
⒋钻头的刚性和精度都较差，故钻削加工精度低，一般尺寸精度为IT11～IT10，粗糙度为Ra100～25。
解释：钻孔各部位的名称如图所示。
钻孔起始部位称孔口，侧部称孔壁，底部称孔底。
钻孔的直径D简称孔径，孔口直径称开孔口径，孔底直径称终孔直径。
从孔口至孔底的距离H称钻孔深度，简称孔深。
钻孔的某一段称孔段。
通常指用尖锐的旋转工具在坚硬的物体上钻穿。
如：在木板上钻孔。
在数处给一块金属板钻孔。
用凿岩机(在坚固材料中)钻孔洞。
在花岗岩上钻孔。
2.指为了装饰、识别或便于分开而(常用机器)打一排小孔或花样。
形似独木舟有时钻孔作为垂饰的船形宝石。
用途：钻孔的功用：①获取第一手地下地质实物资料，即从钻孔取出岩心、矿心、岩屑或液、气态样品，必要时从孔壁补取侧壁岩样矿样；②作为地球物理测井的通道，获取岩矿层各种地球物理信息；③作为人工通道观测地下水层水文地质动态；④有的钻孔可探采结合，开采地下水、地热、油气等。
底孔：底孔一般是指用丝锥攻内螺纹之前所预制的孔的直径，一般指加工件的内置圆孔，最底或最面上的圆形孔洞，称之为底孔。
若底孔直径与内螺纹直径一致材料扩张时就会卡住丝锥，这时丝锥容易折断；若过大，就会使攻出的螺纹牙型高度不够而形成废品。
螺纹配合根据不同的国际标准，需要有相应的配合公差，可以查钳工手册。
底孔如果是沉孔还需考虑攻丝排削影响！底孔直径：丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。
底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p （螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）钻孔深度：攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距钻孔：钻孔是指用钻头在实体材料上加工出孔的操作。
这里讲述了勘探工作里的钻孔工作，以及钻孔需要的辅助工具以及部分应急措施方法。
在地质勘查工作中，利用钻探设备向地下钻成的直径较小深度较大的柱状圆孔，又称钻井。
钻探石油和天然气以及地下水的钻孔直径较大些。
钻孔直径和深度大小，取决于地质矿产埋藏深度和钻孔的用途。
解释：钻孔各部位的名称如图所示。
钻孔起始部位称孔口，侧部称孔壁，底部称孔底。
钻孔的直径D简称孔径，孔口直径称开孔口径，孔底直径称终孔直径。
从孔口至孔底的距离H称钻孔深度，简称孔深。
钻孔的某一段称孔段。
通常指用尖锐的旋转工具在坚硬的物体上钻穿。
如：在木板上钻孔。
在数处给一块金属板钻孔。
用凿岩机(在坚固材料中)钻孔洞。
在花岗岩上钻孔。
2.指为了装饰、识别或便于分开而(常用机器)打一排小孔或花样。
形似独木舟有时钻孔作为垂饰的船形宝石。
钳工基础—钻头与钻孔工艺一、钻孔1.钻孔是指用钻头在实体材料上加工出孔的操作。
2.钻削的特点钻削的特点是钻头转速高；摩擦严重、散热困难、热量多、切削温度高；切削量大、排屑困难、易产生振动。
钻头的刚性和精度都较差，故钻削加工精度低，一般尺寸精度为IT11～IT10，粗糙度为Ra100～25。
3.钻孔设备常用的有台式钻床、立式钻床、摇臂钻床、手电钻等。
二、钻头(麻花钻)（1）麻花钻头的构造麻花钻由柄部、颈部和工作部分（切削部分和导向部分）组成。
麻花钻一般用高速钢W18Cr4V或W9 Cr4V2制成，淬硬后的硬度为HRC62～68。
①柄部是钻头的夹持部分，用于装夹定心和传递扭矩动力。
钻头直径小于12mm时，柄部为圆柱形；钻头直径大于12mm时，柄部一般为莫氏锥度。
②颈部是工作部分和柄部之间的连接部分。
用作钻头磨削时砂轮退刀用，并用来刻印商标和规格号等。
③工作部分包括切削部分和导向部分。
切削部分切削部分起主要切削作用。
它由前、后刀面、横刃、两主切削刃组成。
导向部分导向部分有两条螺旋形棱边，在切削过程中起导向及减少摩擦的作用。
两条对称螺旋槽起排屑和输送切削液作用。
在钻头重磨时，导向部分逐渐变为切削部分投入切削工作。
（2）麻花钻头的刃磨①标准麻花钻的刃磨要求两刃长短一致，顶角对称。
顶角符合要求，通常为118°±2°。
获得准确、合适的后角。
通常外缘处的后角为10°～14°。
横刃斜角为50°～55°。
两主切削刃长度以及和钻头轴心线组成的两角要相等。
否则在钻孔时都将使钻出的孔扩大或歪斜，同时，由于两主切削刃所受的切削抗力不均衡，造成钻头很快磨损。
两个主后面要刃磨光滑。
②标准麻花钻的刃磨方法两手握法右手握住钻头的头部，左手握住柄部。
钻头与砂轮的相对位置钻头轴心线与砂轮圆柱母线在水平面内的夹角等于钻头顶角的一半，被刃磨部分的主切削刃处于水平位置。
刃磨动作将主切削刃在略高于砂轮水平中心平面处先接触砂轮。
第六章钻孔、锪孔、铰孔第一节基本概念用钻头在材料上加工孔，这一操作叫做钻孔；用锪钻把已有的孔扩大和在孔的端面或边缘上加工成各种形状的浅孔，叫做锪孔；为了提高孔的表面光洁度，用铰刀对孔进行精加工，叫做铰孔。
钻孔在机器制造业中是一项很普遍而又重要的操作。
在钻床上钻孔时，工件固定不动，为什么用钻头能从工件材料中钻出孔来呢？当我们在实践中仔细地观察，就会发现这是由于钻头在做两种运动所形成的（如图6—1）。
1．切削运动（主运动）——钻头围绕本身轴线作旋转运动，起切削作用。
2．进刀运动（辅助运动）——钻头对着工件作直线前进运动。
由于这两种运动是同时连续进行的，因而，钻头上每一点的工作轨迹呈螺旋线。
我们看到钻出的切屑成螺旋形的原因就在这里。
第二节钻头钻头由碳素工具钢或高速钢制成，并经淬火处理。
钻头的种类较多，大致可分为扁钻和麻花钻。
扁钻（如图6—2）的切削部分呈三角形，形状比较简单，因而可用工具钢自行锻造。
但由于它的导向作用差，钻深孔时不能自动排屑，刃磨后直径改变，所以应用不多。
下面主要介绍应用较普遍的麻花钻。
1．麻花钻的构造：麻花钻（如图6—3）分为直柄与锥柄两种（直径小于12毫米的钻头，尾部是圆柱形；直径大于12毫米的钻头，尾部一般是圆锥形，用莫氏锥度），它由下面三部分组成：（1）尾部——起传递动力和夹持定心作用。
（2）颈部——它是制造钻头时磨削钻头外圆的退刀槽。
上面标注钻头的材料、规格和标号。
（3）工作部分——包括钻头的切削和导向两个部分切削部分包括横刃、两个主切削刃和两个后面，起主要切削作用；导向部分在钻孔时起着引导钻头垂直钻进和修光孔壁的作用。
导向部分由四个部分组成：1）螺旋槽。
它是正确形成切削刃和前角，并起着排屑和输送冷却液的作用。
2）刃带和齿背。
在钻头的外表面，沿螺旋槽高出约0.5~1毫米的窄带，叫做刃带，刃带上面起副切削作用的是副切削刃。
切削时，它与孔壁相接触，起着修光孔壁和引导钻头不致偏斜的作用。
