压力流（虹吸式）屋面雨水排水系统计算方法及例题说明：虹吸式屋面雨水排水系统的水力计算原理是不可压缩流体恒定流能量方程（伯努利方程），即依靠系统高度差引起的势能差，克服管道内阻力损失。
本附录是将系统内流体简化视为单相满流状态的计算方法之一。
设计人员可参考例题进行设计。
当供应虹吸式雨水排放系统管件、管道的生产厂配合施工图进行详细设计时，可以生产厂的计算方法和计算结果为准。
J.1 计算公式1 管段沿程阻力H i可采用海澄-威廉公式，也可采用流体力学基本公式计算，见附录A 公式(A.1.1) 和（A.2.3）。
2 管段局部阻力22v Z i ρξ⋅∑= (J .1-1)式中 Z i ——计算管段的局部阻力（kPa ）；Σξ——计算管段的局部阻力系数，见表J.1；v ——局部阻力之后的水流速（m/s ）；ρ——雨水的密度（kg/L ），取ρ＝1。
3 管段总阻力∑+=)(i i x Z H H (J.1-2)式中 H i ——管段沿程阻力（kPa ）H x ——从雨水斗至系统计算点的总阻力（kPa ）；4 系统计算点压力：x H v H P --∆=281.92i i ρ (J.1-3)式中 P i ——系统计算点压力（kPa ）；△ H i ——系统计算点资用压头（雨水斗到计算点高差）(m)； v ——计算点水流速（m/s ）。
表J.1 局部阻力系数J.2计算步骤1 计算各斗汇水面积内的设计雨水量和各管段雨水设计秒流量q y （L/s ）；2 确定系统的总高差△H （m ）和总管长ΣL （m ）(距系统排出口最远的雨水斗至计算终点——图J.3的节点16)；3 估算系统的当量管总长度L A （m ），金属管：L A =1.2∑L ，塑料管：L A =1.6∑L ；4 估算系统的平均比摩阻，i ’=9.81△H / L A （kPa/m ）；5 根据管段流量q y和平均比摩阻i’初选管径，并根据选定的管径进行水力计算，分别计算出各管段流速v、实际比摩阻i、局部阻力Z i、管段总阻力H x、各节点压力P i和由不同支路计算的压力的差值；6 校核悬吊管和立管流速，校核悬吊管阻力和系统最大负压值、各节点由不同支路计算的压力的差值、系统排出口流速，比较虹吸满管压力流管段（节点1～16）总水头损失H x与流速水头ρv2/2之和与系统进出口几何高差等，是否符合4.8.7条的规定，否则应按要求做出调整。
鸿业排水规划计算实例 This model paper was revised by the Standardization Office on December 10, 2020一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）三、将所有竖向标高点定义为标高离散点选择文本定义项后按命令提示操作离散点定义完成后出线如下效果：四、根据竖向标高关系，确定排水分区，组织管网布置（具体方法是先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）五、定义井地面标高，在命令栏选择离散点定义的方法，根据相应提示便可将检查井标高一次性定义完成六、开始进行雨水计算：1、汇水面积划分：①“转换路中红线”命令②“定义汇水界线”命令③“自动划分汇流面积”命令自动划分完汇水面积后如下效果：注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。
④“自动布参数块”命令：需要在一步设置综合径流系数大小定义完成后如下：⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统会默认的将这个排水口的所有管网进行计算3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）根据各地实际确定暴雨强度、重现期等计算参数：设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）初算完成后，在生成的水力计算表中找出不符合规范的管道，对其管径、坡度、埋深等数据；对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
排水系统水力计算例题例题：某一30层商住楼，五层以下为商场，以上为住宅。
现有一根排水总立管，承接住宅的10根排水立管，其中PL-1、PL-3和PL-6每层承接有洗涤盆和洗衣机的排水，PL-10每层只承接洗涤盆的排水；PL-5、PL-8每层承接有浴盆、坐便器及洗脸盆的排水，PL-2、PL-4、PL-6和PL-9每层承接有蹲便器及洗脸盆的排水。
排水平面大样及系统原理图如图所示。
试进行水力计算，以确定各管段的管径和坡度。
解：由于为高层建筑，排水管采用机制排水铸铁管。
计算方法采用：排水横支管采用最小管径法确定各管段的管径和坡度；立管（包括总立管）采用临界流量法确定管径，且立管管径不发生变化；横干管及排出管采用水力计算法确定各管段的管径和坡度。
一、排水横支管的计算根据规范第4.4.12至4.4.15和4.4.9之规定，可确定出下列排水横支管各管段的管径和坡度：1．厨房洗涤盆排水管：DN75，坡度0.02 2．厨房洗衣机地漏排水管：DN50，坡度0.03 3．卫生间洗脸盆排水管：DN50，坡度0.03 4．卫生间浴盆排水管：DN50，坡度0.03 5．卫生间大便器排水管：DN100，坡度0.02 二、排水立管的计算由于立管的管径一般不变化，因此计算时按立管最大设计秒流量不超过规范4.4.11表中的通水能力确定管径。
1．确定秒流量计算公式m a x m a x 18.012.0q N q N q p p p +=+=α 其中α=1.52．各卫生器具当量数 洗涤盆：N p =1洗衣机地漏：N p =1.5 洗脸盆：N p =0.75低水箱坐便器：N p =6.0 蹲便器：N p =4.5 浴盆：N p =3.0三、排水横干管、立管及排出管的计算1．进行管段编号，如图所示。
2．列表，主要有：管段编号、当量总数、设计秒流量、管径、坡度、排水流量、备注等。
3．水力计算（1）设计秒流量计算，方法同上（2）确定管径、坡度根据设计秒流量，依据排水横管水力计算的4个规定，通过查表的形式，确定出各管段的管径和坡度。
一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）三、将所有竖向标高点定义为标高离散点选择文本定义项后按命令提示操作离散点定义完成后出线如下效果：先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）示便可将检查井标高一次性定义完成六、开始进行雨水计算：1、汇水面积划分：①“转换路中红线”命令②“定义汇水界线”命令③“自动划分汇流面积”命令自动划分完汇水面积后如下效果：注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。
④“自动布参数块”命令：需要在一步设置综合径流系数大小定义完成后如下：⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统会默认的将这个排水口的所有管网进行计算3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）根据各地实际确定暴雨强度、重现期等计算参数：设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）径、坡度、埋深等数据；对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
复算校核完成后便可将计算结果赋回图面。
复制完成后变完成最后一步工作标注。
通过上述步骤，雨水计算基本完成，如果不清楚的地方电话在交流。
污水计算步骤基本相同，可以在完成的雨水计算图的基础上变换图层进行计算，因为划分布置管线和划分汇水分区这一部分重复工作可以省略，相对速度会快好多。
（含道路排水）感谢D版的前辈，给我有这次学习的机会，写这个教程的主要原因是：百度账号没钱了，不能下载文件了，只好写个教程混点工分，请前辈高手们手下留情。
我安装的是鸿业市政道路8.0forR17和鸿业市政管线8.0forR17，这两个软件都是D版的，网上都有。
安装就不说了，直接开始。
（教程所用地形图请到我的百度网盘下载）声明：本人非道路专业，因此误人之处，概不负责！！！！！哈哈！！！一、道路部分。
1、点击打开，如下图：2、设置工程目录设置→新建工程跳出以下窗口：设置工程名称为：挑沟水库鸿业练习（自己起的）点击确定。
窗口如下：点击综合设置进行相关设置，标注设置、图纸设置等。
3.添加地形图将我们练习用的地形图复制到工作目录，如下：点击窗口左侧图形文件前面的+号在图形文件上右键→添加文件，显示如下窗口：点击挑沟西水库地形图带等高线，打开，如下图：，打开挑沟西水库地形图带等高线，如下图：4、鸿业地形图识别：点击工具→图层控制→冻结选中层具体如下图：将我们不需要的图层关掉，只留下GCD图层（GCD图层为离散点图层，是由测绘公司测绘的）。
逐一选取需要冻结的图层中的对象冻结完成后如下图所示：4.2数据识别：本教程只讲离散点的识别，其他的识别方法请看其他教程点击地形→自然标高离散点→属性块定义如下图：选择一个红色的GCD图层中的红色属相块，然后输入“all”回车继续回车开始转化，此过程与电脑的配置有关，配置高转化快点，配置低转化慢点。
转化完成如下图：回车退出，完成数据转化。
5、道路平面布置进行平面布置，具体图下图（本例是随便布置）：→中心线定义如下图：会车手工选择→选择你所画的中心，具体如下图：回车显示如下：所画直线直接定义为路中线。
进行平面曲线设计点击→平面→导线法线型设计→导线法工具条如下图显示如下：在右侧点击基本型缓和曲线如下图：选取两条导线，弹出如下窗口，如下图点击动态设计将控制方式改为R+ls如下图：点击小鼠标（E的左边那个），拖动鼠标，开始设计曲线，如下图，同时左上角显示数据。
鸿业如何计算雨水汇水面积【篇一：鸿业水力计算步骤】鸿业水力计算步骤：1、设置→设工程名（不要“工程”2字，eg：xx镇城乡居民饮水提升保障）→文字大小：32、平差→定义给水管（可先定好管材管径，也可在后面预赋）→管网整理（修正距离5m）→给水→节点编号→给水节点自动编号→定地面标高（定各节点的、以及管网中间高点的标高。
在地形图上读，然后cx命令输入）→按管长分配流量→定义管径（按照文本上面的管径定义）→节点水压（只定水源点的水压，保证水源点的水压比最不利点多24m+∑h，假设水源点标高600m，则输入水压标高值为（600+24+∑h）m）→平差计算（最不利点校核，hj按照文本中的描述选择，海曾威廉，13℃，给水硬聚氯乙烯管）→图面提取→计算（看看有没有不合理点，如有，调整水源点水压或适当调整地面标高）→赋回图面→写计算书→管段标注→最不利点校核→全部自动标注→节点标注→最不利点校核→全部自动标注→管标注图例→井标注图例3、整理图面。
【篇二：鸿业污水水力计算步骤7-11】1、图形处理1）删除一些不需要的图形。
2）新建一个tempt（暂时）图层，在这个图层上布置管线，注意只要线断开，就会在断开处生成检查井。
2、关闭其他图层，只剩管线tempt图层，点击，污水——平面管线——定义管线，定义新的文件。
选择要定义的管线，生成鸿业能够识别的管线和检查井。
3、点击，污水——节点编号——自动节点编号。
4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。
（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，污水——定井地面标高）5、点击，污水——定义坡度，输入d，全选，确定。
（取地面坡度）6、点击，污水——污水计算——定义排出口。
7、点击，污水——污水计算——定义排水界限。
（作用：选择需要定义的污水块，把它转成鸿业能够识别的污水块）8、点击，污水——污水计算——自动布参数块。
（自动生成污水块面积，可以编辑污水定额，集中流量，人口密度）9、点击，污水——污水计算——连接参数块。

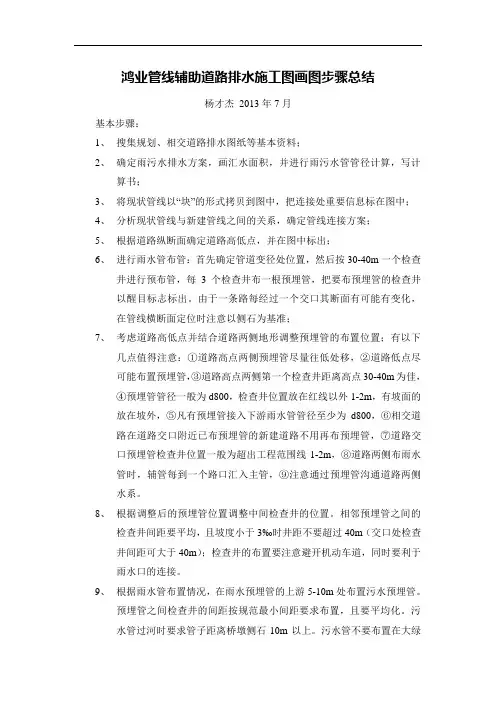

鸿业管线辅助道路排水施工图画图步骤总结杨才杰2013年7月基本步骤：1、搜集规划、相交道路排水图纸等基本资料；2、确定雨污水排水方案，画汇水面积，并进行雨污水管管径计算，写计算书；3、将现状管线以“块”的形式拷贝到图中，把连接处重要信息标在图中；4、分析现状管线与新建管线之间的关系，确定管线连接方案；5、根据道路纵断面确定道路高低点，并在图中标出；6、进行雨水管布管：首先确定管道变径处位置，然后按30-40m一个检查井进行预布管，每3个检查井布一根预埋管，把要布预埋管的检查井以醒目标志标出。
由于一条路每经过一个交口其断面有可能有变化，在管线横断面定位时注意以侧石为基准；7、考虑道路高低点并结合道路两侧地形调整预埋管的布置位置；有以下几点值得注意：①道路高点两侧预埋管尽量往低处移，②道路低点尽可能布置预埋管，③道路高点两侧第一个检查井距离高点30-40m为佳，④预埋管管径一般为d800，检查井位置放在红线以外1-2m，有坡面的放在坡外，⑤凡有预埋管接入下游雨水管管径至少为d800，⑥相交道路在道路交口附近已布预埋管的新建道路不用再布预埋管，⑦道路交口预埋管检查井位置一般为超出工程范围线1-2m，⑧道路两侧布雨水管时，辅管每到一个路口汇入主管，⑨注意通过预埋管沟通道路两侧水系。
8、根据调整后的预埋管位置调整中间检查井的位置。
相邻预埋管之间的检查井间距要平均，且坡度小于3‰时井距不要超过40m（交口处检查井间距可大于40m）；检查井的布置要注意避开机动车道，同时要利于雨水口的连接。
9、根据雨水管布置情况，在雨水预埋管的上游5-10m处布置污水预埋管。
预埋管之间检查井的间距按规范最小间距要求布置，且要平均化。
污水管过河时要求管子距离桥墩侧石10m以上。
污水管不要布置在大绿化带的中心位置(该处一般种植大树)，以方便检修。
10、雨污水平面布置好后才开始纵断面的生成。
先确定控制点高程，按照管高-坡度方式确定管高。
以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（南北不要一样）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如-160）→输入起点检查井与桩号距离（如8）→输入管道起点布置方向（向右随便找个点一单击）→回车逐段布置（对于大部分段不一样长的）→输入管道长度（如50）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置（对于大部分管段相似的）z自动布置→输入管道长度（如50）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
鸿业给水管线设计总结利用鸿业市政管线软件做给水工程设计的几点总结(LXP)市政管线的给水设计一般步骤主要包括设置工程名,管线平面设计,标高设计,平面标注,纵断面图和节点祥图设计几个部分.1平面设计即主要完成给水管线的平面布线,主要有以下几个方面(1)布置管线,这方面,我个人的经验是, 尽量利用该软件提供的道路绘制命令重新定原有道路,并定义道路桩号,(注意其命名在后续的标高定义中要用到)根据设计要求确定阀门井和消火栓井的平面位置, 再利用道路边线的偏移准确定位.采用定义给水管道命令,在弹出的给水管道设计文本框中选择管代号和管材,再根据命令行提示选择连线方式便可快速完成给水管线的布置. (2)管线节点位置核定后,即可点取布置井类命令向管线上布置阀门井,室外消火栓等检查井,(注意布置时启用端点铺捉) 布置过程中,根据设计要求在相关命令行提示下选择布置.如命令行提示`图形标志处管线是否设置阀门`如果设计中要求,则选Y ,程序据此可初选检查井规格.由于会出现非标准图的情况,检查井规格的最终定型,则是由该井所设的节点管件和设计规范决定,要采用检查井编辑功能重新修改输入该井的标准图号和规格.(3)采用给水菜单中的定义管径命令,选择管道规格一致的管道,即可方便地为所选管段定义管径规格,若在选择管道规格文本框中没有所要求的规格,则须在设置菜单中的管道规格管理中添加相应的公称直径等参数后存盘设置.(4)管线整理命令专用来编辑整理所要修改位置的管线. (5) 节点编号, 根据管线形式采用具体的编号方式,对于枝状管网,采用枝状网成组编号,程序将自动搜索连续的各检查井和节点,并快速统一编号,若想将不同类检查井区分开来,则采用逐个编号方式逐个为检查井编号.2管线标高设计即定义节点地面标高和管线标高, 该软件中节点地面标高的确定有多种方式,各标高定义方式也可据其字面意思得知,其中,较为严格的定标高方式应为路标高计算,即根据道路中心地面标高及其到管线处的高差或横坡等参数定义节点地面标高的方式,其具体步骤如下:利用测绘单位提供的道路纵断面图或标高文件,选用自然地面标高文件菜单项中测量图提取命令,将图面文件转换为与道路桩号相对应的路面标高bgz文件,文件的保存命名要与对应的道路桩号一致,再利用自然标高文件转设计标高文件,将文件转化为bgs设计标高文件.点取桩号和标高文件关联,使道路与其路面标高建立起联系.点取定节点地面标高命令,选取路标高计算,根据命令行提示,选择参考桩号线,即其旁侧布设管线的道路桩号线, 程序将自动检查该桩号线是否关联过道路设计标高文件,并弹出该工程名下的标高文件,选择其对应的标高文件,再选取管线上的相应节点,输入所需参数(如道路横破等),即可为相应节点定义上地面标高.（注意：在利用道路标高定节点标高时,设计标高文件的起点和终点不能在竖曲线范围内，如果设计中桩号线的起点和终点刚好在竖曲线范围内，如道路中心线的起点和终点处有路弧.须将桩号线向两端进行延长。
一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）三、将所有竖向标高点定义为标高离散点选择文本定义项后按命令提示操作离散点定义完成后出线如下效果：先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）示便可将检查井标高一次性定义完成六、开始进行雨水计算：1、汇水面积划分：①“转换路中红线”命令②“定义汇水界线”命令③“自动划分汇流面积”命令自动划分完汇水面积后如下效果：注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。
④“自动布参数块”命令：需要在一步设置综合径流系数大小定义完成后如下：⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统会默认的将这个排水口的所有管网进行计算3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）根据各地实际确定暴雨强度、重现期等计算参数：设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）径、坡度、埋深等数据；对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
复算校核完成后便可将计算结果赋回图面。
复制完成后变完成最后一步工作标注。
通过上述步骤，雨水计算基本完成，如果不清楚的地方电话在交流。
污水计算步骤基本相同，可以在完成的雨水计算图的基础上变换图层进行计算，因为划分布置管线和划分汇水分区这一部分重复工作可以省略，相对速度会快好多。
鸿业排⽔规划计算实例汇总⼀、准备底图：底图可采⽤竖向规划图，由路⽹和竖向标⾼即可（如下图⽰意）⼆、将竖向标⾼的⽂字标注统⼀移⾄如下格式（所有竖向标⾼标注⽂字均应左下⾓插⼊点与道路交叉点重合）三、将所有竖向标⾼点定义为标⾼离散点选择⽂本定义项后按命令提⽰操作离散点定义完成后出线如下效果：先画好依次多段线将其定义为⾬⽔管道，如何定义见上次发的实例）⽰便可将检查井标⾼⼀次性定义完成六、开始进⾏⾬⽔计算：1、汇⽔⾯积划分：①“转换路中红线”命令②“定义汇⽔界线”命令③“⾃动划分汇流⾯积”命令⾃动划分完汇⽔⾯积后如下效果：注：由于这次实例的路⽹⽐较⽅正规整，所以⾃动划分的汇⽔⾯积也特别规整，如果路⽹相对不规整，则划分出来的汇⽔⾯积也会出线问题，需⼈⼯予以修正。
④“⾃动布参数块”命令：需要在⼀步设置综合径流系数⼤⼩定义完成后如下：⑤“连接参数块”命令，将上⼀步⽣成的参数快与对应的检查井进⾏逐⼀连接到这⾥，汇⽔⾯积划分完毕，同时每⼀个检查井将有⼀个对应的汇⽔分区。
2、定义排⽔⼝：根据汇⽔分区定义排出⼝，排出⼝定义完成后系统会默认的将这个排⽔⼝的所有管⽹进⾏计算3、开始正式⾬⽔计算：（计算之前需对所有检查井进⾏编号，采⽤⾃动节点编号的⽅式；同时需对各管段对管道坡度也要定义，管道坡度均采⽤路⾯坡度，但应注意如有逆坡管道或是坡度过缓管道应进⾏修改）根据各地实际确定暴⾬强度、重现期等计算参数：设定完参数后点击图⾯提取，选择你要计算的排⽔分区，将每段管道逐⼀选择后回车便可进⾏初算，点击初算命令后会提醒⽣成何种格式的⽔⼒计算表（建议选择EXEL格式的⽔⾥计算表）径、坡度、埋深等数据；对照⽔⼒计算表中发现的需调整的管道，在管道参数这⼀列中找到相应管道进⾏调整，然后进⾏复算。
复算校核完成后便可将计算结果赋回图⾯。
复制完成后变完成最后⼀步⼯作标注。
通过上述步骤，⾬⽔计算基本完成，如果不清楚的地⽅电话在交流。
污⽔计算步骤基本相同，可以在完成的⾬⽔计算图的基础上变换图层进⾏计算，因为划分布置管线和划分汇⽔分区这⼀部分重复⼯作可以省略，相对速度会快好多。
•排水工程课程设计解题示例•••一、沟槽开挖工程量计算•清单模式下的沟槽开挖方V=B×H×L•其中：•B—沟槽宽度，按照最下结构层宽度计算，•H—沟槽深度，原地面标高-沟槽底标高•L--- 管道长度，按照图示工程量计算•定额模式下的沟槽开挖方•V=（B+2C+KH)×H×L•其中：•(B+2C)—沟槽宽度，•B-管道结构层宽度（基础宽度）计算，•C-工作面宽度，参照第一册《通用项目》第一章《土石方工程》章说明第六页表格选取•H—沟槽深度，原地面标高-沟槽底标高•L--- 管道长度，按照图示工程量计算•K－沟槽放坡系数，参照第一册《通用项目》第一章《土石方工程》章说明第五页表格选取（1）根据总说明所提供的0+000、0+050、0+100、0+150、0+180等5个原地面标高计算各检查井所在桩号的原地面标高•如（Y2 0+035）•0+000 6.520m 0+050 6.700m•两点之间的高差为0.18m，间距50m，•0+035原地面标高＝6.520+0.18/50×35•＝6.646 m（2）计算沟槽底标高一般排水工程施工图只提供管内底的设计标高，不直接提供沟槽底部标高，需要按照管道基础结构图计算槽底标高管内底至槽底深＝（承插管的大头外径-管道内径）/2+平基厚度（结构图的C1）+垫层厚度•Y1位置管道沟槽底标高•＝2.500-〔（0.91-0.6）/2+0.08+0.1〕•＝2.165m•Y2 位置管道沟槽底标高•＝2.437-〔（0.91-0.6）/2+0.08+0.1〕•＝2.102m•（3）确定沟槽挖深•沟槽挖深＝原地面标高-槽底标高•Y1处沟槽挖深＝6.520-2.165＝4.355m•Y2处沟槽挖深＝6.646-2.102＝4.544m•（4）确定沟槽开挖宽度•清单模式：垫层宽1.010+0.1×2＝1.210m•定额模式：基础宽1.010m，参照表格选用•管沟底部每侧工作面为0.5米/侧，放坡系数选用1：0.33 •（5）计算工程量•清单沟槽（Y1~Y2)挖方量•＝1.21×（4.355+4.544）/2×31.5＝169.59m 3•定额沟槽（Y1~Y2)挖方量＝〔1.01+2×0.5+0.33×（4.355+4.544）/2〕×31.5×（4.355+4.544）/2＝951.79 m 3•根据施工规范，为避免超挖、扰动槽底土质，槽底20cm采用人工开挖，为13.08 m 3•根据定额第一册《通用项目》第一章《土石方工程》章说明第六条：“……沿线各种井室所需增加开挖的土石方量按沟槽全部土方的2.5％计算”•∴Y1~Y2的沟槽土方开挖量＝951.79×（1+2.5％）＝975.58 m 3 •其中人工挖土＝13.08×（1+2.5％）＝13.41 m 3•机械挖土工程量＝975.58-13.41＝962.17 m 3•根据定额第一册《通用项目》第一章《土石方工程》章说明第十条：“……机械挖土按实挖土方量计算，人工挖土土方量按实套相应定额乘以系数1.50”•∴人工挖土＝13.08×（1+2.5％）×1.5＝13.41×1.5＝20.12 m 3二、管道铺设工程量计算清单工程量按照图示长度计算，Y1~Y2管道长度即为31.5m。
[转载]鸿业6.0⾬⽔设计原⽂地址：鸿业6.0⾬⽔设计作者：wbk357⼀、以下设计⽂件似乎为必须：1、纵断设计标⾼⽂件：HDL.bgs；2、道路中桩对应的综合标⾼⽂件：HDL.gx→查道路上任⼀点的（⾃然、设计）标⾼；3、 dlsjzg.bgs⼆、“设置”下拉菜单中内容的设置1、程序的安装路径和⼯程⽂件的设置位置在安装过程中是可以分别设置的。
程序的安装路径可按个⼈喜好设置。
⼯程⽂件的设置位置最好安装在⼯作盘（如D:鸿业⼯程），这个安装路径设置后，在进⼊绘图界⾯的“设置”菜单可直接进⼊D:鸿业⼯程。
好处：⼀⽅⾯可以使得默认路径即⼯作位置，进⼊⼯作⽂件相对省时；另⼀⽅⾯，⼯作盘不在C（系统盘），可以在系统崩溃或死机或在格式化系统盘的时候避免意外损失。
2、程序承认的⼯作⽬录后缀为.prz。
已带有.prz的⽂件不可出现在“⼯程位置”中，带.prz⽂件都会隐藏后缀出现在“已有⼯程”中。
3、⼀路设置“出图⽐例”、“⽂字⼤⼩”等，在“管道规格”中对Ⅱ级钢筋混凝⼟管中的⾮杭州地区常⽤管径如：350、700等应先删除保存，以便后续⼯作管材的选⽤与统计。
4、 “管线规格”按钮后出现“管道、节点、标⾼标注设置”。
其中的“管径”中，将Ⅰ、Ⅱ级钢筋混凝⼟管的标注形式改为“D公称直径”；“节点”中的连接符若空着，则出现的⾬污⽔井号为Y1或W1，若填⼊－，则出现的为Y－1或W－1。
5、 “纵断表头”中，对⾬污⽔应选择“排⽔”，并对排⽔的表头内容进⾏设置；各列的表宽、字⾼可默认，道路桩号的⾏间距改为20差不多了。
6、 “纵断标注”按钮打开“纵断标注设置”。
注意对杭州设计，其中的“断⾯上⽅节点标注”和“标注跌⽔”应不打勾；“纵断上部标注标准”和“纵断交叉管和⽀管标注标准”分别选“国标”和“西安标”效果较好。
三、“平⾯”下拉菜单中内容的设置可先跳过，在分⾬⽔或污⽔的设计过程中再设置不迟。
四、“⾬⽔”设计步骤（顺序）及注意点：●以下内容为平⾯布线、井和⾬⽔⼝：1、道路上的“平⾯管线”：主要采⽤“⾃动布管按管长”⽅式；2、交叉⼝布线：⽤交互布管的⽅式；3、预埋管线布置：布预埋管命令；4、节点（⾬⽔井）编号：按主节点（⼲道井）和附节点（预埋井）分别编号，程序会⾃动按顺序编号，且附节点以主节点为顺便提⼀句：鸿业若能将主井和附井分开放两个图层，对后⾯的标注会有很⼤⽅便，个⼈体会！参考编号；顺便提⼀句：鸿业若能将主井和附井分开放两个图层，对后⾯的标注会有很⼤⽅便，个⼈体会！5、⾬⽔⼝：宜先设置好交叉⼝的，再布置道路低点的，最后按⼀定距离布置⾬⽔⼝三类；程序⾃动连接，稍作修改；●以下内容为计算管径和设计管内底标⾼：6、“平⾯”菜单中的“定义道路中⼼线”和“道路中⼼设计标⾼”，以定义道路中⼼线和设计标⾼；全选或命令⾏输⼊all；7、计算前最好先设置好⾬⽔管道管材：“⾬⽔”→“编辑标注”→“改管径管材”，仅仅选中管材对⾬⽔管道进⾏修改。
一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）
二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）
三、将所有竖向标高点定义为标高离散点
选择文本定义项后按命令提示操作
离散点定义完成后出线如下效果：
先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）
示便可将检查井标高一次性定义完成
六、开始进行雨水计算：
1、汇水面积划分：
①“转换路中红线”命令
②“定义汇水界线”命令
③“自动划分汇流面积”命令
自动划分完汇水面积后如下效果：
注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。
④“自动布参数块”命令：
需要在一步设置综合径流系数大小
定义完成后如下：
⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接
到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统
会默认的将这个排水口的所有管网进行计算
3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）
根据各地实际确定暴雨强度、重现期等计算参数：
设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）
径、坡度、埋深等数据；
对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
复算校核完成后便可将计算结果赋回图面。
复制完成后变完成最后一步工作标注。
通过上述步骤，雨水计算基本完成，如果不清楚的地方电话在交流。
污水计算步骤基本相同，可以在完成的雨水计算图的基础上变换图层进行计算，因为划分布置管线和划分汇水分区这一部分重复工作可以省略，相对速度会快好多。
最后建议你们以后排水规划还是用鸿业，用完后你们会无法自拔的爱上鸿业。
