鸿业排水规划计算实例 This model paper was revised by the Standardization Office on December 10, 2020一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）三、将所有竖向标高点定义为标高离散点选择文本定义项后按命令提示操作离散点定义完成后出线如下效果：四、根据竖向标高关系，确定排水分区，组织管网布置（具体方法是先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）五、定义井地面标高，在命令栏选择离散点定义的方法，根据相应提示便可将检查井标高一次性定义完成六、开始进行雨水计算：1、汇水面积划分：①“转换路中红线”命令②“定义汇水界线”命令③“自动划分汇流面积”命令自动划分完汇水面积后如下效果：注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。
④“自动布参数块”命令：需要在一步设置综合径流系数大小定义完成后如下：⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统会默认的将这个排水口的所有管网进行计算3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）根据各地实际确定暴雨强度、重现期等计算参数：设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）初算完成后，在生成的水力计算表中找出不符合规范的管道，对其管径、坡度、埋深等数据；对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
【鸿业10.1】—9 雨污水计算污水计算前提：布置好了管道的路由如果不是鸿业的图，计算预处理——转换路中线红线 选择道路中线和红线计算预处理——自动面积划分 选择道路中心线 有的地方分得太细的情况下，可以删掉。
如果我们觉得某个位置划分得不是很合适，可以通过夹点拖拽的形式将其拖拽到相应的位置也可以在进一步要细分的地方手动绘制界线，计算预处理——定义汇水/供流区域界线计算预处理——自动布置参数快可以一次性选择性质一样的地块如果说我们进行过给水方面的计算，给水地块的划分和污水地块的划分基本上是一一对应的，可以用计算预处理——给水参数快转污水图中左边区域可以用面积指标法计算雨污计算——连接参数快到节点程序采取的是参数快和节点就近连接的方式，如果我们想调整它们的汇入关系，用拖拽的方式把连接线拖拽到相应的井就可以了。
雨污计算——污水计算 图面提取相应的管道，节点和参数快然后进行初算，初算的结果写入计算书，可以把计算的结果赋回到图面上。
纵断——批量断面 创建纵断面选择一条主线，点取纵断面的位置，可以把树状管网相关的断面全部绘制出来在规划阶段设计的时候，也可能在某些位置布置提升泵站管线——布置节点如果管道有提升泵站，提升泵站后面的管道程序会按照重新设定的最小覆土来进行标高的确定。
雨水计算雨水面积的自动划分是根据道路中心线来的，因为雨水汇集是全区域的。
计算预处理——自动面积划分 选择道路中心线对于边界的界限程序并没有围合完整一条主要的路上2侧都有管道，希望一个地块划分成2个地块把道路中心线定义成雨水汇水区域界限如果某些地块的径流系数不一样，可以用编辑参数快来修改它的径流系数计算的时候需要确定管道的下游节点如果我们的管网是承接上游某一段管子来进行设计，要考虑上流管道的管内流行时间定义过管道的重现期，会在管道参数里面体现出来如果我们想增加或者修改暴雨强度公式，先确认单位是否正确点击添加/修改如果是已有地区，我们点击添加/修改针对比较大的规划区域，可能在1:10000或者更小的比例下出图，道路需要2侧布置管道我们常用一条管道来表示，只是在标注的时候采用2×DN500或者其他管径的方式针对这种方式，我们采用定双管的方式。

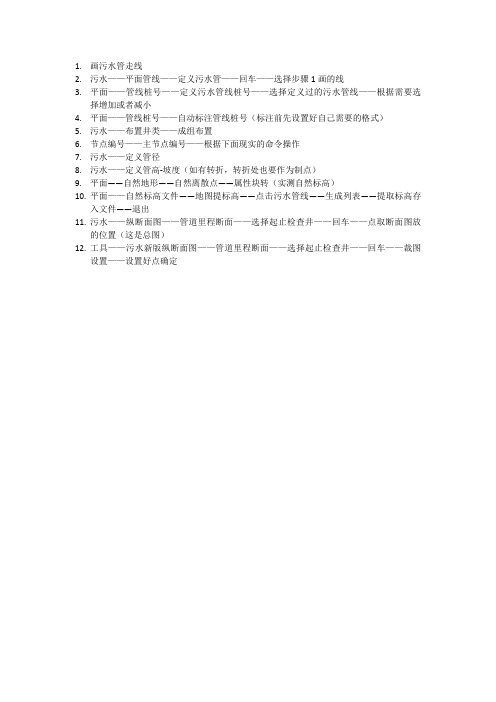

1.画污水管走线
2.污水——平面管线——定义污水管——回车——选择步骤1画的线
3.平面——管线桩号——定义污水管线桩号——选择定义过的污水管线——根据需要选
择增加或者减小
4.平面——管线桩号——自动标注管线桩号（标注前先设置好自己需要的格式）
5.污水——布置井类——成组布置
6.节点编号——主节点编号——根据下面现实的命令操作
7.污水——定义管径
8.污水——定义管高-坡度（如有转折，转折处也要作为制点）
9.平面——自然地形——自然离散点——属性块转（实测自然标高）
10.平面——自然标高文件——地图提标高——点击污水管线——生成列表——提取标高存
入文件——退出
11.污水——纵断面图——管道里程断面——选择起止检查井——回车——点取断面图放
的位置（这是总图）
12.工具——污水新版纵断面图——管道里程断面——选择起止检查井——回车——裁图
设置——设置好点确定。
鸿业市政管线雨污水设计流程1 设计准备 (2)1.1 全局设置 (2)2 雨污水管线设计 (4)2.1 总体设计流程 (4)2.2 平面管道布置的方法 (4)2.3 布置井类定义检查井（节点）标高 (7)2.3.1 布置井类 (7)2.3.2 定义检查井（节点）标高 (13)2.4 定义（计算）管道规格，标高 (15)2.4.1 定义规格和标高 (16)2.4.2 计算获得规格和标高 (21)2.5 汇总输出成果 (25)1 设计准备设计的准备主要包括三个方面：1)全局的设置，包括设置工程名，出图比例，文字大小，标高方式，标注参考方向，标注小数位功能。
2)单位出图标准（不是每个工程都需要设置），包括图框样式设置，命令管理，管线标注，默认参数，管道规格，纵断表头，纵断标注，图纸目录，表类设置，井表设置功能。
1.1 全局设置首先来了解全局设置内容。
因为引入了工程的概念，所以每个工程在设计之前都需要首先设置“工程名”，设置的主要目的是为了工程设计方便，每一个工程名就是一个目录，所有和该工程有关的中间结果存放在该目录中，子目录的名字为：输入工程名＋“.prz”▲提示：所有工程都是以文件夹的形式默认保存在HySzGxWork中，路径可以自己修改。
▲提示：可以通过选择或输入出图比例一次把工程名和出图比例同时设定。
“出图比例”的设置在平面设计中是一个非常重要的方面，它影响图面上的标注和图块插入的大小，如果由程序直接进行的标注和图块插入，均已考虑了出图时的放大或缩小比例。
如果设计人员自己用text或insert命令，一定要考虑出图比例的影响。
▲提示：在市政管线软件中，不论出图比例是多少，在平面设计时，图形中一个绘图单位始终表示1m，如果不是这种情况，需要对图面进行缩放，方法如下：1.如果条件图是dwg文件，则直接用open命令打开；如果条件图是图像文件，则用image命令把它插入到图形中；2.找出其中已知距离的两个点，假定图面上表示的距离为L1(米)；3.用AUTOCAD的distance命令测量这两点间的距离，假使为L2；4.再用scale命令，选择条件图所有的内容，以条件图中心位置为基准点，输入放缩比例为：L1/L2。
（含道路排水）感谢D版的前辈，给我有这次学习的机会，写这个教程的主要原因是：百度账号没钱了，不能下载文件了，只好写个教程混点工分，请前辈高手们手下留情。
我安装的是鸿业市政道路8.0forR17和鸿业市政管线8.0forR17，这两个软件都是D版的，网上都有。
安装就不说了，直接开始。
（教程所用地形图请到我的百度网盘下载）声明：本人非道路专业，因此误人之处，概不负责！！！！！哈哈！！！一、道路部分。
1、点击打开，如下图：2、设置工程目录设置→新建工程跳出以下窗口：设置工程名称为：挑沟水库鸿业练习（自己起的）点击确定。
窗口如下：点击综合设置进行相关设置，标注设置、图纸设置等。
3.添加地形图将我们练习用的地形图复制到工作目录，如下：点击窗口左侧图形文件前面的+号在图形文件上右键→添加文件，显示如下窗口：点击挑沟西水库地形图带等高线，打开，如下图：，打开挑沟西水库地形图带等高线，如下图：4、鸿业地形图识别：点击工具→图层控制→冻结选中层具体如下图：将我们不需要的图层关掉，只留下GCD图层（GCD图层为离散点图层，是由测绘公司测绘的）。
逐一选取需要冻结的图层中的对象冻结完成后如下图所示：4.2数据识别：本教程只讲离散点的识别，其他的识别方法请看其他教程点击地形→自然标高离散点→属性块定义如下图：选择一个红色的GCD图层中的红色属相块，然后输入“all”回车继续回车开始转化，此过程与电脑的配置有关，配置高转化快点，配置低转化慢点。
转化完成如下图：回车退出，完成数据转化。
5、道路平面布置进行平面布置，具体图下图（本例是随便布置）：→中心线定义如下图：会车手工选择→选择你所画的中心，具体如下图：回车显示如下：所画直线直接定义为路中线。
进行平面曲线设计点击→平面→导线法线型设计→导线法工具条如下图显示如下：在右侧点击基本型缓和曲线如下图：选取两条导线，弹出如下窗口，如下图点击动态设计将控制方式改为R+ls如下图：点击小鼠标（E的左边那个），拖动鼠标，开始设计曲线，如下图，同时左上角显示数据。
![[转载]鸿业6.0雨水设计](https://uimg.taocdn.com/0d5bc727b80d6c85ec3a87c24028915f804d8430.webp)

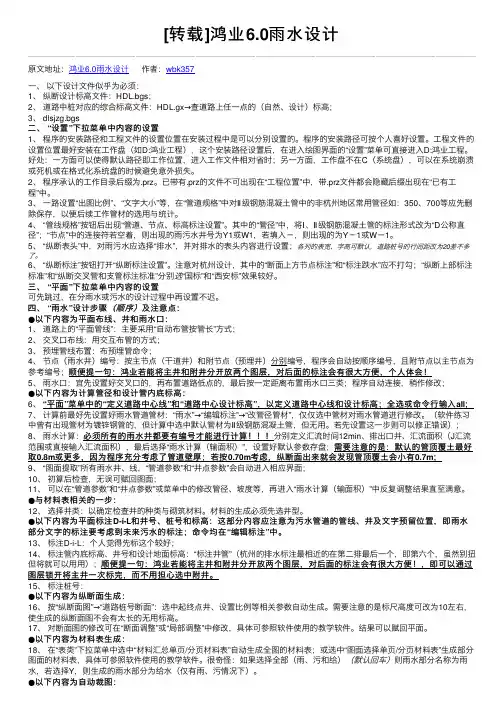

[转载]鸿业6.0⾬⽔设计原⽂地址：鸿业6.0⾬⽔设计作者：wbk357⼀、以下设计⽂件似乎为必须：1、纵断设计标⾼⽂件：HDL.bgs；2、道路中桩对应的综合标⾼⽂件：HDL.gx→查道路上任⼀点的（⾃然、设计）标⾼；3、 dlsjzg.bgs⼆、“设置”下拉菜单中内容的设置1、程序的安装路径和⼯程⽂件的设置位置在安装过程中是可以分别设置的。
程序的安装路径可按个⼈喜好设置。
⼯程⽂件的设置位置最好安装在⼯作盘（如D:鸿业⼯程），这个安装路径设置后，在进⼊绘图界⾯的“设置”菜单可直接进⼊D:鸿业⼯程。
好处：⼀⽅⾯可以使得默认路径即⼯作位置，进⼊⼯作⽂件相对省时；另⼀⽅⾯，⼯作盘不在C（系统盘），可以在系统崩溃或死机或在格式化系统盘的时候避免意外损失。
2、程序承认的⼯作⽬录后缀为.prz。
已带有.prz的⽂件不可出现在“⼯程位置”中，带.prz⽂件都会隐藏后缀出现在“已有⼯程”中。
3、⼀路设置“出图⽐例”、“⽂字⼤⼩”等，在“管道规格”中对Ⅱ级钢筋混凝⼟管中的⾮杭州地区常⽤管径如：350、700等应先删除保存，以便后续⼯作管材的选⽤与统计。
4、 “管线规格”按钮后出现“管道、节点、标⾼标注设置”。
其中的“管径”中，将Ⅰ、Ⅱ级钢筋混凝⼟管的标注形式改为“D公称直径”；“节点”中的连接符若空着，则出现的⾬污⽔井号为Y1或W1，若填⼊－，则出现的为Y－1或W－1。
5、 “纵断表头”中，对⾬污⽔应选择“排⽔”，并对排⽔的表头内容进⾏设置；各列的表宽、字⾼可默认，道路桩号的⾏间距改为20差不多了。
6、 “纵断标注”按钮打开“纵断标注设置”。
注意对杭州设计，其中的“断⾯上⽅节点标注”和“标注跌⽔”应不打勾；“纵断上部标注标准”和“纵断交叉管和⽀管标注标准”分别选“国标”和“西安标”效果较好。
三、“平⾯”下拉菜单中内容的设置可先跳过，在分⾬⽔或污⽔的设计过程中再设置不迟。
四、“⾬⽔”设计步骤（顺序）及注意点：●以下内容为平⾯布线、井和⾬⽔⼝：1、道路上的“平⾯管线”：主要采⽤“⾃动布管按管长”⽅式；2、交叉⼝布线：⽤交互布管的⽅式；3、预埋管线布置：布预埋管命令；4、节点（⾬⽔井）编号：按主节点（⼲道井）和附节点（预埋井）分别编号，程序会⾃动按顺序编号，且附节点以主节点为顺便提⼀句：鸿业若能将主井和附井分开放两个图层，对后⾯的标注会有很⼤⽅便，个⼈体会！参考编号；顺便提⼀句：鸿业若能将主井和附井分开放两个图层，对后⾯的标注会有很⼤⽅便，个⼈体会！5、⾬⽔⼝：宜先设置好交叉⼝的，再布置道路低点的，最后按⼀定距离布置⾬⽔⼝三类；程序⾃动连接，稍作修改；●以下内容为计算管径和设计管内底标⾼：6、“平⾯”菜单中的“定义道路中⼼线”和“道路中⼼设计标⾼”，以定义道路中⼼线和设计标⾼；全选或命令⾏输⼊all；7、计算前最好先设置好⾬⽔管道管材：“⾬⽔”→“编辑标注”→“改管径管材”，仅仅选中管材对⾬⽔管道进⾏修改。

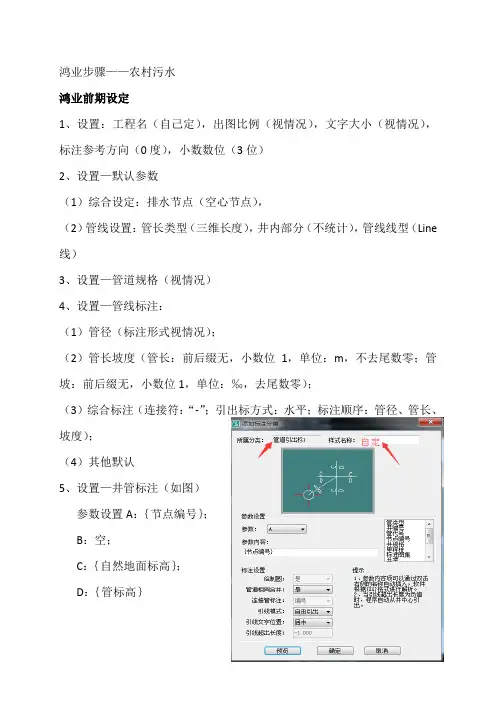

鸿业步骤——农村污水鸿业前期设定1、设置：工程名（自己定），出图比例（视情况），文字大小（视情况），标注参考方向（0度），小数数位（3位）2、设置—默认参数（1）综合设定：排水节点（空心节点），（2）管线设置：管长类型（三维长度），井内部分（不统计），管线线型（Line 线）3、设置—管道规格（视情况）4、设置—管线标注：（1）管径（标注形式视情况）；（2）管长坡度（管长：前后缀无，小数位1，单位：m，不去尾数零；管坡：前后缀无，小数位1，单位：‰，去尾数零）；（3）综合标注（连接符：“-”；引出标方式：水平；标注顺序：管径、管长、坡度）；（4）其他默认5、设置—井管标注（如图）参数设置A：｛节点编号｝；B：空；C：｛自然地面标高｝；D：｛管标高｝6、设置—纵断表头—排水（如图）7、设置—纵断标注鸿业做农村污水排水1、设置：工程名（自己定），出图比例，文字大小，小数数位（3位）2、处理地形文件、地形标高数据。
地形新建图层，颜色8号色（标志性地名、建筑名等白色）；标高数据新建另一个图层，颜色8号色；3、更改字体样式。
将地形图所有文字的字体全部改成字体样式“字体名romans.shx，使用大字体0hzk.shx，宽度比例0.7~0.8”4、平面上布置污水管位置。
新建图层，在该图层上进行布置污水管（用直线），事先将直线各端点作为井位置，后期软件会自动生成井。
5、定义污水管。
污水—平面管线—定义污水管，选择‘第4步’中布置的管线。
6、定义污水管管径与坡度。
污水—定义管径，定义每根污水管的管径；污水—定义坡度，定义每根污水管的坡度（用该管径的最小坡度定义）7、定地形标高。
“（1）可做可不做，具体视情况；（2）必须做。
”（1）平面—设计地形—设计离散点—文本定义，选择‘第1步’中的地形标高数据任意一个，确定，全选地形标高数据，确定，不改变图层。
（2）平面—自然地形—自然离散点—文本定义，选择‘第1步’中的地形标高数据任意一个，确定，全选地形标高数据，确定，不改变图层。
给排水工程量计算实例在建设一个城市或者一个小区时，给排水工程是非常重要的一项建设项目。
给水工程则是将清洁水输送到居民住房、商业用房或其他公共设施内的水管、水龙头等设施工程。
排水工程则是将污水从居民住房、商业用房等处收集，运送到处理站点进行处理的工程。
在给排水工程的建设过程中，量化和计算是非常重要的环节。
通过合理的计算，可以更加精准地把握给排水工程的总体需求，避免出现过度投入或投入不足的情况，提高工程的效率，同时也为后期的维修、改造提供一定的依据。
那么接下来我们就来看一下给排水工程量计算的实例。
例：某小区给排水工程量计算为了方便起见，我们将某小区划分为5组：A组：10栋8层高居民楼，每栋楼有200户住宅，每户住宅平均住人数为4人。
B组：2栋7层高的办公楼，每栋楼有20个单位。
C组：1栋5层高的酒店，共有80个客房。
D组：10栋2层高的商铺，每栋楼有10家店铺。
E组：1座小学和1座幼儿园，共计500人。
那么在这个小区中，给排水工程的量应该如何计算呢？一、给水工程1、计算住宅用水量由于一般来讲，居民住房的用水需求是整个小区中最大的部分，因此我们将这部分的水量计算在第一位。
每户住宅平均住人数4人，因此，每户住宅每日平均用水量 = 800L/d每户住宅的平均每分钟用水量 = 0.93L/min每栋楼总用水量= 1.6 × 10^5L/d全小区的总用水量为10 × 1.6 × 10^5L/d = 1.6 × 10^6L/d2、计算商业及办公用水量商铺主要用水为洗手间、清洗等，而办公用水则主要是饮用和洗手间，因此，这两部分的用水量可以进行合并计算。
每个商铺平均每日用水量 = 400L/d；每个办公楼每日用水量= 70 × 20 = 1400L/d；因此，总用水量为：10 × 10 × 400 + 2 × 1400 = 24 × 10^3L/d3、计算小学、幼儿园、酒店用水量小学和幼儿园用水是以用电器为主，但也需要一定的洗手间用水；酒店则是需要一定的饮用水量，同时还需要清洗、洗澡等。
鸿业如何计算雨水汇水面积【篇一：鸿业水力计算步骤】鸿业水力计算步骤：1、设置→设工程名（不要“工程”2字，eg：xx镇城乡居民饮水提升保障）→文字大小：32、平差→定义给水管（可先定好管材管径，也可在后面预赋）→管网整理（修正距离5m）→给水→节点编号→给水节点自动编号→定地面标高（定各节点的、以及管网中间高点的标高。
在地形图上读，然后cx命令输入）→按管长分配流量→定义管径（按照文本上面的管径定义）→节点水压（只定水源点的水压，保证水源点的水压比最不利点多24m+∑h，假设水源点标高600m，则输入水压标高值为（600+24+∑h）m）→平差计算（最不利点校核，hj按照文本中的描述选择，海曾威廉，13℃，给水硬聚氯乙烯管）→图面提取→计算（看看有没有不合理点，如有，调整水源点水压或适当调整地面标高）→赋回图面→写计算书→管段标注→最不利点校核→全部自动标注→节点标注→最不利点校核→全部自动标注→管标注图例→井标注图例3、整理图面。
【篇二：鸿业污水水力计算步骤7-11】1、图形处理1）删除一些不需要的图形。
2）新建一个tempt（暂时）图层，在这个图层上布置管线，注意只要线断开，就会在断开处生成检查井。
2、关闭其他图层，只剩管线tempt图层，点击，污水——平面管线——定义管线，定义新的文件。
选择要定义的管线，生成鸿业能够识别的管线和检查井。
3、点击，污水——节点编号——自动节点编号。
4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。
（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，污水——定井地面标高）5、点击，污水——定义坡度，输入d，全选，确定。
（取地面坡度）6、点击，污水——污水计算——定义排出口。
7、点击，污水——污水计算——定义排水界限。
（作用：选择需要定义的污水块，把它转成鸿业能够识别的污水块）8、点击，污水——污水计算——自动布参数块。
（自动生成污水块面积，可以编辑污水定额，集中流量，人口密度）9、点击，污水——污水计算——连接参数块。
排水纵断面图步骤1、定管位：一般情况下，高层建筑南北两侧都有污水管，多层建筑只有北侧有污水管。
一般建筑物北侧往外2.5米埋设污水管，再往外1.2米埋设雨水管。
2、鸿业软件的应用（1）设工程名，例如项目叫“万科城幸福园”，出图比例（我们的一般是1:500），标注小数点（我们是3位小数），字体大小，看出图比例定。
（2）平面—定义道路中心线（顺着管路画，你那个图上已经有了，k500什么的就是）（3）平面—道路桩号—定义桩号看见了么？桩号线一般比井的范围长出一截，桩号线就是一开始的道路中心线啦，只是施工时放线用的，长点好。
（4）平面—道路桩号—桩号标注设置（我没们是20米标一个桩号。
0.000，20.000）（5）平面—道路桩号—自动标注桩号（看下面的命令和提示，左击要标桩号的道路中心线）（6）平面—自然标高文件—逐桩输入（点增加一行，然后将桩号从0开始，逐个输入桩号和对应的地面标高。
如果一条道路中心线是200米，桩号到200.333的话，那么可以输入（0,3040,30.2100,30.5150,30.8200.333,31.有那么几组就行大体上可以反映出这条路的走向坡度））输完以后，存入文件，输入文件名字，例如要拉的这条纵断图是经十路上的，那就输入“JSL”，后缀为BGZ，意思是自然标高。
（JSL.bgz）（7）平面—自然转设计or有的鸿业版本叫标高文件转换。
选JSL.bgz，转换成JSL.bgs，意思是设计标高文件。
我们公司是这样的，意思就是原地形已有的地面标高，就是我要设计的管路的要参考的地面标高。
可能有一些管道的设计地面标高跟自然地面标高不统一，那就不能像我这样来。
懂不？我不合适当老师、、、、（8）平面—桩号和标高文件关联。
选中你刚刚标注桩号的线，选择你刚刚存入的标高文件。
这样，准备工作第一步就完成了。
（9）拿布污水管来举例吧污水—平面管线--交互布管（我们是这样的）管道可以根据路名进行区分和命名。
一、鸿业暴雨排水和低影响开发模拟系统技术参数1、软件以AutoCAD为基础平台，支持AutoCAD2008~2014平台，并能够支持WinXP操作系统、Win7及Win8 32bit和64bit操作系统。
软件是网络版，并且支持软授权，可以将网络授权用软授权方式迁出到单机使用。
2、软件可处理大于100M数字高程模型，可处理10万节点以内的排水管网系统。
3、基于国内最通用的AutoCAD平台，与GIS可以实现数据无缝互通。
4、设计、模拟、分析、出图一体化。
5、多方式建立三维数字高程模型，可以通过GoogleEarth生成三维数字高程模型；通过航测文件生成三维数字高程模型；通过等高线、离散点识别为三维数字高程模型；通过检查井地面标高识别为三维数字高程模型；通过道路中心线、道路横断面和控制点标高生成道路数字高程模型；通过识别测量建筑范围线为三维建筑建立高程模型。
6、建立管理暴雨模型库、污染物类型库以及污染物增长和冲刷模型7、可以计算自由出流、淹没出流（固定水位、潮水曲线等），可计算地下管道、地上街道、地表湖泊、地表明渠或河道以及提升泵、孔口、堰等组成的混合系统8、可以进行年径流控制率降雨标准、设计重现期降雨标准、内涝重现期降雨标准等多标准下的雨水水量和水质模拟。
9、可绘制径流曲线、水质曲线、水深曲线等各种曲线绘制，可视化动态水力剖面模拟、平面及三维淹没分析等。
10、通过定义管道沉积物深度、排出口淹没出流的管道水深、地面坡度、径流系数等实现水量、水质模拟计算率定，使水量和水质预测、调配，更好控制面源污染等成为可能。
二、计算依据1、降雨-径流降落在城市地表的降雨转化成：截留、地面填洼、渗透、直接地面径流，得到进入雨水口的地面径流。
径流进入雨水管道同基流会合，流过地下管网系统、辅助设施、溢流口等等，最终进入受纳水体。
A、初期损失（Initial Losses）降雨初期阶段的截留、初期湿润和填洼等不参与形成径流的降雨部分称为初期损失。
鸿业管线辅助道路排水施工图画图步骤总结杨才杰2013年7月基本步骤：1、搜集规划、相交道路排水图纸等基本资料；2、确定雨污水排水方案，画汇水面积，并进行雨污水管管径计算，写计算书；3、将现状管线以“块”的形式拷贝到图中，把连接处重要信息标在图中；4、分析现状管线与新建管线之间的关系，确定管线连接方案；5、根据道路纵断面确定道路高低点，并在图中标出；6、进行雨水管布管：首先确定管道变径处位置，然后按30-40m一个检查井进行预布管，每3个检查井布一根预埋管，把要布预埋管的检查井以醒目标志标出。
由于一条路每经过一个交口其断面有可能有变化，在管线横断面定位时注意以侧石为基准；7、考虑道路高低点并结合道路两侧地形调整预埋管的布置位置；有以下几点值得注意：①道路高点两侧预埋管尽量往低处移，②道路低点尽可能布置预埋管，③道路高点两侧第一个检查井距离高点30-40m为佳，④预埋管管径一般为d800，检查井位置放在红线以外1-2m，有坡面的放在坡外，⑤凡有预埋管接入下游雨水管管径至少为d800，⑥相交道路在道路交口附近已布预埋管的新建道路不用再布预埋管，⑦道路交口预埋管检查井位置一般为超出工程范围线1-2m，⑧道路两侧布雨水管时，辅管每到一个路口汇入主管，⑨注意通过预埋管沟通道路两侧水系。
8、根据调整后的预埋管位置调整中间检查井的位置。
相邻预埋管之间的检查井间距要平均，且坡度小于3‰时井距不要超过40m（交口处检查井间距可大于40m）；检查井的布置要注意避开机动车道，同时要利于雨水口的连接。
9、根据雨水管布置情况，在雨水预埋管的上游5-10m处布置污水预埋管。
预埋管之间检查井的间距按规范最小间距要求布置，且要平均化。
污水管过河时要求管子距离桥墩侧石10m以上。
污水管不要布置在大绿化带的中心位置(该处一般种植大树)，以方便检修。
10、雨污水平面布置好后才开始纵断面的生成。
先确定控制点高程，按照管高-坡度方式确定管高。
以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（南北不要一样）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如-160）→输入起点检查井与桩号距离（如8）→输入管道起点布置方向（向右随便找个点一单击）→回车逐段布置（对于大部分段不一样长的）→输入管道长度（如50）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置（对于大部分管段相似的）z自动布置→输入管道长度（如50）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）三、将所有竖向标高点定义为标高离散点选择文本定义项后按命令提示操作离散点定义完成后出线如下效果：先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）示便可将检查井标高一次性定义完成六、开始进行雨水计算：1、汇水面积划分：①“转换路中红线”命令②“定义汇水界线”命令③“自动划分汇流面积”命令自动划分完汇水面积后如下效果：注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。
④“自动布参数块”命令：需要在一步设置综合径流系数大小定义完成后如下：⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统会默认的将这个排水口的所有管网进行计算3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）根据各地实际确定暴雨强度、重现期等计算参数：设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）径、坡度、埋深等数据；对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
复算校核完成后便可将计算结果赋回图面。
复制完成后变完成最后一步工作标注。
通过上述步骤，雨水计算基本完成，如果不清楚的地方电话在交流。
污水计算步骤基本相同，可以在完成的雨水计算图的基础上变换图层进行计算，因为划分布置管线和划分汇水分区这一部分重复工作可以省略，相对速度会快好多。
一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）
二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）
三、将所有竖向标高点定义为标高离散点
选择文本定义项后按命令提示操作
离散点定义完成后出线如下效果：
先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）
示便可将检查井标高一次性定义完成
六、开始进行雨水计算：
1、汇水面积划分：
①“转换路中红线”命令
②“定义汇水界线”命令
③“自动划分汇流面积”命令
自动划分完汇水面积后如下效果：
注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。
④“自动布参数块”命令：
需要在一步设置综合径流系数大小
定义完成后如下：
⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接
到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统
会默认的将这个排水口的所有管网进行计算
3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）
根据各地实际确定暴雨强度、重现期等计算参数：
设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）
径、坡度、埋深等数据；
对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
复算校核完成后便可将计算结果赋回图面。
复制完成后变完成最后一步工作标注。
通过上述步骤，雨水计算基本完成，如果不清楚的地方电话在交流。
污水计算步骤基本相同，可以在完成的雨水计算图的基础上变换图层进行计算，因为划分布置管线和划分汇水分区这一部分重复工作可以省略，相对速度会快好多。
最后建议你们以后排水规划还是用鸿业，用完后你们会无法自拔的爱上鸿业。
