音频功率放大器LM386引脚图及功能1、LM386描述LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。

为使外围元件最少，电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。

输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。

特性静态功耗低，约为4mA，可用于电池供电；工作电压范围宽，4-12Vor5-18V；外围元件少；电压增益可调，20-200；低失真度；2、LM386电气参数1）极限参数：电源电压（LM386N-1，-3，LM386M-1）15V电源电压（LM386N-4）22V封装耗散（LM386N）1.25W（LM386M）0.73W（LM386MM-1）0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接（10秒）260℃小外形封装（SOIC和MSOP）气相（60秒）215℃红外（15秒）220℃热电阻qJC（DIP）37℃/WqJA（DIP）107℃/WqJC（SO封装）35℃/W qJA（SO封装）172℃/W qJA（MSOP封装）210℃/W qJC（MSOP封装）56℃/W 2）电气特性3、LM386内部电路及工作原理LM386内部电路原理图如图所示。

与通用型集成运放相类似，它是一个三级放大电路。

第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。

LM386电路原理音频放大器首先，我们来了解一下LM386的引脚功能。

LM386一共有8个引脚，其中1、8脚为电源引脚，2脚为音频输入引脚，3脚为反馈引脚，4脚为电源地引脚，5脚为输出引脚，6脚为增益选择引脚，7脚为旁路引脚。

LM386的电路原理如下：首先，输入信号通过2脚输入引脚进入IC。

在IC内部，输入信号经过一个多级放大器，增益可通过6脚的电阻选择来设定。

在放大器的输出端，通过5脚输出引脚输出放大后的信号。

同时，反馈引脚3和电源地引脚4之间的电容C2连接在放大器输出端，用于提供电流反馈，提高放大器的稳定性和线性度。

在输入信号通过放大器放大后，输出信号通过5脚输出引脚进入电容C3，然后再经过输出耦合电容C4，最终输出到扬声器或耳机等负载上。

为了提供电源供电，通常我们将1脚接到正电源，8脚接到地。

此外，为了提高抗干扰能力和音频品质，可在电源引脚和地之间再添加一个滤波电容C1在LM386电路中，还可以通过六脚增益选择引脚来设置增益的大小。

当增益选择引脚6未连接时，增益为20倍。

当将增益选择引脚6接地时，增益为200倍。

当将增益选择引脚6接到VCC电源上时，增益为指定的10倍。

另外，LM386还具有一个旁路引脚7、如果将旁路引脚接地，表示选择普通的电路工作模式。

如果将旁路引脚连接到VCC电源上，则选择旁路模式，可以实现更低的功耗。

需要注意的是，由于LM386是低功耗集成电路，因此在选择电源时要注意其电流输出能力。

同时，为了保证音频质量，应尽可能降低输入信号的幅度，避免出现过载，以及合理选择反馈和耦合电容的数值。

总之，LM386是一款功能齐全且易于使用的音频放大器集成电路。

我们可以根据实际需要调整增益和工作模式，实现不同的音频放大应用。

希望以上内容能对你理解LM386电路原理有所帮助。

LM386低电压音频功率放大器的原理与典型应用电路一、原理1.放大器电路LM386的输入引脚，可以通过调整外部元件电路调整增益，增益范围从20倍到200倍。

放大器电路包括输入、放大和输出级，其中输入有一个偏置电压，可以控制输入信号的直流偏置点。

输入级接收输入信号，并经过放大级放大，通过负反馈控制放大倍数。

2.功率放大器电路功率放大器电路主要是通过电阻分压来控制放大倍数，输出级通过高频电容分离耦合，使得直流分量被滤除。

功率放大器电路接受放大器电路的输出信号，并经过功率放大，输出给负载。

同时，电路还包括一个输出级，用于调整输出电平。

1.单端输入单端输出应用该电路适用于将单声道音频信号放大输出。

其中输入端是音频信号源，通过输入电阻分压至适合的放大范围，然后接入LM386芯片的PIN3引脚。

通过调节电阻和电容，设定合适的放大倍数和频率响应。

最后，从PIN5引脚获得放大的单声道音频信号，通过耳机等设备输出。

2.双端输入单端输出应用该电路适用于将双声道音频信号混合后放大输出，适合于立体声音频放大。

首先，将左声道音频信号经由电容耦合至LM386芯片的PIN2引脚，右声道信号经由电阻耦合至PIN3引脚。

然后，将两路信号通过电流相加，通过Rf电阻反馈至OP-AMP的控制端，使得两路信号进行混音。

最后，调节电阻和电容，得到合适的增益和频率响应。

3.平衡差动输入双端输出应用该电路适用于将左右两个声道信号分别放大输出，实现立体声播放。

先将左声道信号通过电容耦合至LM386芯片的PIN2引脚，右声道信号经由电容耦合至PIN3引脚。

然后，将两路信号分别通过对应的电阻反馈至OP-AMP的控制端，使得两路信号分别放大输出。

最后，通过输出级的电容和电流限制等元件，实现双端输出。

总结：LM386低电压音频功率放大器的原理基于运放放大器设计，包括放大器电路和功率放大器电路。

典型应用电路有单端输入单端输出、双端输入单端输出和平衡差动输入双端输出等，分别适合不同的音频放大需求。

功率放大器LM386的工作原理LM386是一种经典的功率放大器，广泛应用于音频放大和功率放大器电路中。

其工作原理如下：1.内部结构：LM386是一款单声道的音频功率放大器芯片，内部包含多个电路模块，如放大器、调节增益、音量控制等。

其主要特点是使用方便、稳定性好、功耗低等。

2.输入级：LM386的输入级主要是一个可控增益的放大器，用于接收音频信号。

它包括一个开环放大器和一个反馈电阻，通过调节反馈电阻的阻值可以改变放大倍数。

当输入的音频信号经过放大器放大后，将进入下一级电路。

3.中间级：LM386的中间级是一个用于控制增益并产生电流的电路。

它主要由两个电阻和一个电容组成，通过调节这两个电阻的阻值和电容的容值，可以控制功率放大器的增益和频率响应。

4.输出级：LM386的输出级主要是一个功率放大器，用于放大中间级输出信号的电流。

它包含一个输出电感和一个输出电容，通过调节这两个元件的参数可以控制输出信号的频率响应和幅度。

同时，输出级还包括一个管脚用于连接外部负载。

5.反馈回路：LM386的反馈回路主要是通过改变反馈电阻的阻值，将一部分输出信号重新引入到输入级，从而实现对放大倍数的控制。

当反馈电阻的阻值增大时，放大倍数将减小；反之，当阻值减小时，放大倍数将增大。

6.供电电路：LM386的供电电路主要是外部提供的两个直流电源，一个是正电源VCC，一个是负电源VSS。

这两个电源用于给芯片的不同部分提供正负的直流电压，从而使芯片能够正常工作。

在工作时，LM386将外部输入的音频信号经过放大、控制增益、输出等一系列处理后，输出到外接负载上。

通过控制芯片内部的电路结构和元件参数，可以调节放大倍数、频率响应和音量等参数，从而满足不同应用的需求。

总之，LM386功率放大器的工作原理主要是通过控制输入级、中间级和输出级之间的相互作用，将输入信号放大并输出到负载上。

同时，通过反馈回路和供电电路的控制，实现对放大倍数、频率响应和音量等参数的调节。

LM386 低电压音频功率放大器
一、概述(Description):
LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

二、特性(Features):
静态功耗低,约为4mA,可用于电池供电。

工作电压范围宽,4-12V or 5-18V。

外围元件少。

电压增益可调,20-200。

低失真度。

LM386电源电压4--12V，音频功率0.5w。

LM386音响功放是由NSC制造的，它的电源电压范围非常宽，最高可使用到15V，消耗静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况下，可提供几百mW的功率。

它的典型输入阻抗为50K。

典型应用电路。

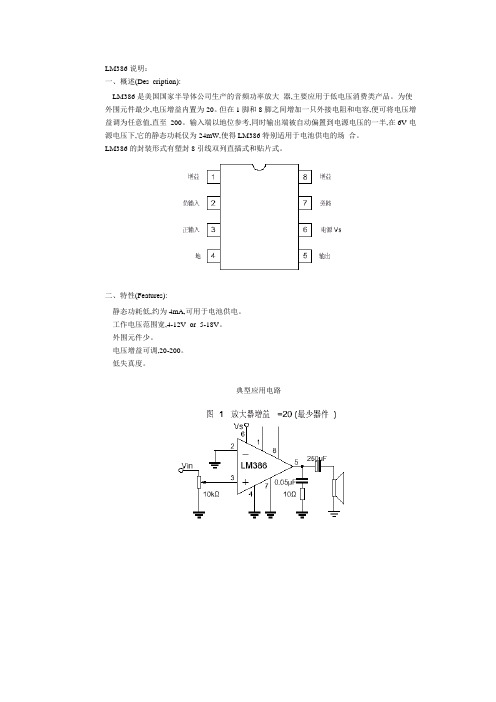

LM386说明：一、概述(Des cription):LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

二、特性(Features):静态功耗低,约为4mA,可用于电池供电。

工作电压范围宽,4-12V or 5-18V。

外围元件少。

电压增益可调,20-200。

低失真度。

典型应用电路\LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

封装形式LM386的封装形式有塑封8引线双列直插式和贴片式。

特性静态功耗低，约为4mA，可用于电池供电；工作电压范围宽，4-12V or 5-18V；外围元件少；电压增益可调，20-200；低失真度；应用特点LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。

为使外围元件最少，电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。

输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。

编辑本段LM386电气参数极限参数电源电压（LM386N-1，-3，LM386M-1）15V电源电压（LM386N-4）22V封装耗散（LM386N）1.25W（LM386M）0.73W（LM386MM-1）0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接（10秒）260℃小外形封装（SOIC和MSOP）气相（60秒）215℃红外（15秒）220℃热电阻qJC （DIP）37℃/WqJA （DIP）107℃/WqJC （SO封装）35℃/W qJA （SO封装）172℃/W qJA （MSOP封装）210℃/W qJC （MSOP封装）56℃/W电气特性Parameter 参数测试条件最小典型最大单位Operating Supply Voltage (VS) 操作电源电压- -LM386N-1,-3,LM386M-1,LM386MM-1 - 4 - 12 V LM386N-4 - 5 - 18 V Quiescent Current (IQ) 静态电流VS = 6V, VIN =0 4 8 mA Output Power (POUT) 输出功率- -LM386N-1,LM386M-1,LM386MM-1 VS = 6V, RL =8W, THD =10%250 325 - mWLM386N-3 VS = 9V, RL =8W, THD =10%500 700 - mWLM386N-4 VS=16V, RL =32W, THD =10%700 1000 - mWVoltage Gain (AV) 电压增益VS = 6V, f = 1 kHz 26 - dB 10 μF from Pin 1 to 846 - dBBandwidth (BW) 宽带VS = 6V, Pins 1 and 8Open300 - kHzTotal Harmonic Distortion (THD)总谐波失真VS = 6V, RL =8W,POUT =125 mW f = 1 kHz, Pins1 and 8 Open- 0.2 - %Power Supply Rejection Ratio (PSRR) 电源抑制比VS=6V, f=1kHz, CBYPASS=10 μF Pins 1 and 8Open,Referred toOutput- 50 - dBInput Resistance (RIN) 输入电阻- 50 - kΩInput Bias Current (IBIAS) 输入偏置电流VS = 6V, Pins 2 and 3Open- 250 - nA编辑本段详细介绍一、LM386内部电路LM386内部电路原理图如图所示。

功率放大器LM386的工作原理
LM386是一款低电压，低功率音频功率放大器，可以用于各种音频设备，如小型无线电收音机，电视机，电子琴等。

它是一款单端放大器，具有非常高的增益，音质较好，同时使用成本也很低。

在这里，我们将详细介绍LM386功率放大器的工作原理。

LM386放大器由多个部分组成：
1.功率放大器 - 这是放大器的最重要部分，负责将输入信号放大到所需的输出信号水平。

它由多个电晶体管组成，以实现大功率放大。

2.反馈回路 - 通过将放大器的输出信号回馈到其输入端，反馈回路控制了放大器的增益。

反馈电路提供了用于精确控制增益和频率响应的选项。

3.输入电路 - 输入电路具有直接耦合和交流耦合两种方式。

直接耦合是指输入电路和放大器电路之间没有任何电容或其他组件，而交流耦合则是使用电容或变压器将输入信号传输到放大器电路中。

4.电源电路 - LM386的电源电路提供了能源，电源电路的稳定性对于要获得稳定的输出信号非常重要。

1.功率放大器部分接收输入信号，将其放大并产生输出信号。

放大器使用电压增益器的基本原理。

一旦输入信号进入放大器，其信号被放大器的第一级电晶体管放大。

2.放大器的反馈回路从输出端提取信号，并将其送回输入端。

输出信号在反馈回路返回之前被衰减，然后在输入端建立与输出信号相等的反馈信号。

3.反馈信号功率被放大器电路维持，从而形成一个稳定的、放大的信号。

总之，LM386功率放大器具有简单的电路构造，性能稳定，而且使用成本也较低。

它是一款非常适合于各种音频应用的功率放大器。

作者：电子信息…文章来源：本站原创点击数：4671 更新时间：2005-7-14第4章集成功率放大器的安装与调试实训目的通过集成功率放大器基本工作原理的学习，熟悉主要集成功放的组成及应用。

通过对集成功放的知识的学习和实际安装、调试、检测和维修训练，达到以下目标：1.知识目标⑴熟悉集成音频功率放大器的不同类型，熟悉常集成音频功率放大器的基本组成和工作原理。

⑵熟悉电子元件成形技术及整机电子装配工艺，能熟练阅读整机电子电路图，掌握电原理图的识读方法。

⑶掌握集成音频功率放大器安装与调试、测试和检修方法。

2.技能目标⑴能够阅读集成功率放大器电路图和印制电路图。

⑵掌握电子产品整机安装工艺，阅读装接工艺文件。

⑶熟练使用有关仪器仪表，能够正确测试电子元器件。

⑷能够按照工艺要求正确安装、调试和检测集成功率放大器。

⑸具备对集成功率放大器典型故障分析和检修的初步能力。

⑹通过安装，能按整机安装工艺要求，对本安装电路进行安装工位设计。

集成功放电路种类很多,一般用集成功放和外围元件构成OTL或OCL电路, 集成功放具有体积小、工作稳定可靠、使用方便等优点, 因而获得了广泛的应用。

模拟电路教材中已对分立元件的功率放大器作了较为祥细介绍，下面以LM386和TDA2030A为例对集成功率放大器作一简单介绍。

LM386是一种低电压通用型低频集成功放。

该电路功耗低、允许的电源电压范围宽、通频带宽、外接元件少, 广泛用于收录音机、对讲机、电视伴音等系统中。

LM386内部电路如图4 -1（a）所示, 共有3级。

V1～V6组成有源负载单端输出差动放大器作输入级, V5、V6构成镜像电流源作差放的有源负载以提高单端输出时差动放大器的放大倍数。

中间级是由V7构成的共射放大器, 也采用恒流源I作负载以提高增益。

输出级由V8～V10组成准互补推挽功放,VD1、VD2组成功放的偏置电路以利于消除交越失真。

LM386的管脚排列如图4-1（b）所示, 为双列直插塑料封装。

LM386中文资料目录1．LM386描述制造商：美国国家半导体公司种类：音频功率放大器LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

2．特性静态功耗低，约为4mA，可用于电池供电。

工作电压范围宽，4-12V or 5-18V。

外围元件少。

电压增益可调，20-200。

低失真度。

LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。

为使外围元件最少，电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。

输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

LM386典型应用电路3．详细介绍3.1 LM386内部电路LM386内部电路原理图如图所示。

与通用型集成运放相类似，它是一个三级放大电路。

第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。

使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益。

第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数。

llm386内部电路图_m386音频放大电路原理图解每个人的心中都有那么一块芯片：你对它了如指掌，典型应用电路烂熟于胸，一旦出现了某种需求立刻就能想到它。

虽然它可能早已不是完成任务的最佳选择，但是你总是割舍不下它。

不同的人有不同的答案。

但是对于模拟音频放大领域，这片芯片一般是LM386。

虽然它很老，需要外置部分元件才能获得最好效果，噪声也不满足高保真的需求，而且也不支持时兴的3.3V供电。

但是如果你经常自己动手做一些会发出声音的小电路的话，那么这片芯片肯定是你的首选。

进入现代，低电压和锂电池供电的时代，有很多时兴的音频放大芯片可以供你选择。

甚至在3.3V供电的电路中也有适合使用的放大器芯片。

这种芯片一般以桥式负载的方式连接进电路——即同时驱动扬声器的两边，这样会提供更好的输出效果。

并省去了输出级的大电容。

同理，这种芯片一般用于内部空间有限的电子设备里，并多采用贴片封装。

在这个领域内竞争，LM386没有任何机会。

然而，如果你不擅长焊接贴片封装、对空间没有要求，或是只需要用面“扶我起来，包板搭建设计原型，那么LM386仍然是设计的一把好手。

我还可以再战！”基本电路LM386——作为一片老将级芯片，一直生产到现在并不是只是因为其常见的DIP封装，真正的原因在于其过硬的设计思路。

它的内部是一个典型的推挽式放大器（又称推拉式），其主要结构由两个输出晶体管组成，其中一个用来放大电压波形的上半边，而另一个则用来放大电压波形的下半边。

问题在于，这样的设计可能出现交越失真，通过良好的调整三极管的工作区域，可以尽量消除该现象。

你也可以使用一只运算放大器来提供反馈，并使其退出这个死区。

在LM386里，这两种方式都有采用。

如果LM386这种神奇的芯片不存在，而你又想实现这样的功能，该怎么办呢？你可以使用一只优秀的运算放大器来进行电压放大，并使用两只组成图腾柱结构的三极管构成提供电流的部分。

这样所组成的电路起到的作用和LM386是一样的。
