燃气燃烧器点火原理燃气燃烧器是一种常用的燃烧设备，它可以将天然气或液化石油气等燃料燃烧产生热能。
在燃气燃烧器的运行过程中，点火是非常关键的一步。
以下将详细介绍燃气燃烧器点火的原理和相关知识。
一、点火系统的组成部分燃气燃烧器的点火系统主要由以下几个部分组成：1. 点火电极：点火电极位于燃烧器燃烧室中，一般有两个电极，其中一个连接高压电源，另一个与大地相连。
点火电极的作用是在燃气燃烧时产生火花，点燃燃料。
2. 点火变压器：点火变压器是用来提供高电压的设备，一般将市电的低电压（如220V）变压升高到几千伏特，以供点火电极产生高能火花。
3. 点火控制器：点火控制器是整个点火系统的核心，它能自动检测燃气燃烧器的工作状态，并通过控制点火变压器、点火电极等来实现点火。
二、点火过程的原理燃气燃烧器的点火过程是一个复杂而精密的过程，主要包括预混合和点火两个阶段。
1. 预混合阶段：在预混合阶段，燃气与空气按一定的比例混合，形成可燃混合气体。
这一阶段需要通过燃气供气系统和通风系统来实现。
只有达到正确的燃气与空气比例，才能确保点火的顺利进行。
2. 点火阶段：在点火阶段，点火控制器会给点火变压器发送信号，启动点火过程。
点火变压器将市电的低电压升高到几千伏特，点火电极之间就会产生一个电火花。
由于电火花的高温，燃气与空气的混合气体就会被点燃，从而引燃燃料。
点燃后的燃气燃烧在燃烧室中产生高温高压气体，供给燃气燃烧器的工作。
三、燃气燃烧器点火的注意事项1. 清洁保养：定期对燃气燃烧器的点火系统进行清洁和保养，确保电极之间没有积碳和污垢，以保证点火正常。
2. 电极间隙的调整：电极间隙是点火正常与否的关键，一般应调整在0.2-0.5mm之间。
3. 电极与焰心的对准：电极与焰心的对准也是保证点火顺利进行的重要因素，应尽量保持平行且距离适当。
4. 点火控制器的维护：点火控制器是点火系统的核心，定期检查和维护点火控制器的工作状态是非常重要的。
燃气燃烧器工作原理燃气燃烧器是一种常见的燃烧设备，广泛应用于工业和家庭领域。
它的工作原理基于燃气的燃烧反应，通过将燃气与空气混合并点燃，释放出能量。
在本文中，我们将详细介绍燃气燃烧器的工作原理及其相关要素。
一、燃烧反应燃气燃烧器的工作原理基于燃气与空气的混合和燃烧反应。
燃气是一种可燃气体，如天然气或液化石油气。
而空气中含有氧气，是燃烧反应所需的氧化剂。
当燃气与空气以适当比例混合时，点燃燃气/空气混合物即可发生燃烧反应。
二、燃气供应系统燃气燃烧器的燃气供应系统通常包括燃气管道、燃气阀门及压力调节器。
燃气通过管道输送到燃气阀门，然后通过压力调节器进行压力调整。
调节器将燃气压力调整到燃烧器所需的工作压力范围，以确保正常的燃气供应。
三、空气供应系统燃气燃烧器的空气供应系统通常包括风机、进气管道和风门。
风机通过进气管道将空气吸入，并将其送入燃气燃烧器。
为了确保燃气与空气的适当混合，风门被用来调整进入燃烧器的空气流量。
合理的空气供应是确保燃气燃烧器正常工作的重要因素。
四、点火系统燃气燃烧器的点火系统用于点燃燃气/空气混合物，触发燃烧反应。
点火系统一般包括火花塞或点火电极、高压变压器和点火控制器。
当点火控制器工作时，高压变压器产生高电压，使点火电极间产生火花，从而点燃燃气/空气混合物，启动燃烧过程。
五、燃烧调节系统燃烧调节系统用于控制燃气燃烧器的燃气和空气供应量，确保燃气的完全燃烧。
常见的燃烧调节系统包括燃气阀门、空气门、调节器和点火控制器。
通过控制燃气和空气的供应量，燃烧调节系统可以实现燃烧过程的控制和调节。
六、安全系统燃气燃烧器在工作过程中需要具备一定的安全性能。
安全系统主要包括燃气泄漏检测装置和火焰监视器。
燃气泄漏检测装置用于监测燃气管道是否存在泄漏，并及时采取措施进行处理。
火焰监视器则用于监测燃烧过程中的火焰情况，当火焰异常时自动切断燃气供应，确保安全运行。
总结起来，燃气燃烧器的工作原理涉及燃烧反应、燃气供应系统、空气供应系统、点火系统、燃烧调节系统和安全系统。
之燃烧系统5-浓淡燃烧编制：热水器研发代先锋dai_money@燃烧是物质因剧烈氧化而发光、发热的现象，也称之为火。
燃气热水器研发NOX 来源、特性与危害NO X 生成机理案例低氮氧化物技术现状浓淡燃烧法NO X来源、特性与危害氮氧化物是矿物燃料（如石油、煤、天然气等）与氧在高温燃烧时产生的。
其包括一氧化二（N2O）、一氧化氮（NO）、三氧化二氮（N2O3）、二氧化氮（NO2）、四氧化二氮（N2O4）、五氧化（N2O5 ），一般来说，NOX是指NO2和NO。
NO是无色无臭的气体，它在空气中极易氧化为NO2。
NO2是一种红棕色有害的恶臭气体。
其含量为0.1ppm时可嗅到，1-4 ppm时，有恶臭，而达到25ppm时，则恶臭难闻。
空气中NO2含量为3.5ppm 持续1小时，开始对人有影响；含量为20—50ppm时，对人眼睛有刺激作用；当含量达到150ppm时。
对人的呼吸器官则有强烈的刺激。
特别危险的是，器官经过刺激暂时恢复以后，只要3—8小时会发生肺气肿，引起致命的危险。
二氧化氮在阳光作用下，经过系列连锁反应可生成臭氧。
臭氧是一种有毒的、危险的刺激物。
NO、NO2都是毒性很强的气体，与CO一样，NO与血液中的血色素（Hb）的结合能力远大于氧原子与血色素（Hb）的结合能力，因而当空气中NO含量达到一定浓度时，人体将因血液中缺氧而引起中枢神经麻痹。
由于NO比CO更易于血色素（Hb）结合，因而其引起人体不良反应的最大允许值比CO更低（表1）。
NO在空气中极易形成NO2，NO2对呼吸器官有极强的刺激作用，NO2对心脏、肝脏、肾脏都有不同程度的影响。
尽管NO，NO2对人体的危害远大于CO，但是我国早已制定了民用燃具的CO排放标准，厂家在燃气具的设计生产各个环节中，都极其重视这一指标标，而NOx却未给于足够的重视，究其原因：(1)人们对NO x威害认识不足(2)比CO毒性大的NOx没有像CO那样造成人身伤亡事故的发生一方面是由于NOx浓度尚未达到MVP值；另一方面与CO、NOx的产生机理有关燃烧总是向不完全的方向发展，尤其是在空间比较封闭、通风不畅的房间，如厨房间、卫生间。
利雅路燃气燃烧器工作原理(一)利雅路燃气燃烧器工作原理1. 介绍利雅路燃气燃烧器•利雅路燃气燃烧器是一种常用于工业和商业场所的燃烧设备，用于将天然气、液化气等可燃气体燃烧，产生热能。
•它广泛应用于锅炉、热风炉、热处理炉、干燥设备等热能设备中，使其能够提供稳定的热能。
2. 燃烧器工作原理的基本要素•燃烧器工作原理涉及到燃料、氧气和火焰三个基本要素。
•燃料：利雅路燃气燃烧器使用天然气或液化气作为燃料，通过管道输送到燃烧器中。
•氧气：空气中的氧气是燃烧所必需的，它与燃料混合后与火焰进行反应，产生热能。
•火焰：火焰是燃烧器输出的热能的表现形式，通过控制燃料和氧气的比例和进气量，可以控制火焰的大小和温度。
3. 主要组成部分利雅路燃气燃烧器主要由以下几个组成部分构成： - 燃料供应系统：包括燃气管道、调压阀、过滤器等，负责将燃料输送到燃烧器中。
- 点火系统：包括火花塞、点火线圈、点火电极等，负责点燃燃料和氧气混合后的混合物。
- 气体混合系统：包括气体混合器、风门等，负责调节燃料和氧气的比例，以实现理想的燃烧效果。
- 火焰探测系统：包括火焰传感器、控制器等，负责监测火焰情况，以保证燃烧的安全和稳定。
- 控制系统：包括温度控制器、压力控制器等，根据热能需求对燃料和氧气的供应进行调节，以达到预定的温度和压力。
4. 燃烧器的工作过程•燃料供应系统将燃料从管道输送到燃烧器中，经过燃料控制阀调节供应的量。
•氢气供应系统将空气引入燃烧器中，通过风门控制氯与燃料的比例，并进行混合。
•点火系统通过电流和火花塞点燃燃料和氧气混合后的混合物。
•火焰传感器探测火焰是否点燃，如果未点燃则关闭燃料供应和点火系统，并发出警报。
•控制系统根据设定的温度和压力要求，调节燃料和氧气的供应量，以保持燃烧的稳定和高效。
5. 利雅路燃气燃烧器的优点•安全性高：利雅路燃气燃烧器配备了多重火焰探测和保护装置，可有效避免爆炸和其他安全事故的发生。
•环保节能：利雅路燃气燃烧器燃烧效率高，热能利用率高，减少了能源的浪费和对环境的污染。
燃气燃烧器工作原理
燃气燃烧器是一种常见的热能设备，广泛应用于工业生产和生活中。
它通过将燃气与空气混合并点燃，产生高温高压的燃烧气体，从而实现能量的转化。
下面我们将详细介绍燃气燃烧器的工作原理。
首先，燃气燃烧器的工作原理基于燃烧反应。
燃气和空气在一定的比例下混合后，通过点火装置点燃，形成燃烧火焰。
这一过程主要包括燃气的供给、空气的调节和点火等步骤。
其次，燃气燃烧器的工作原理还涉及燃烧空气的调节。
燃气和空气的比例对燃烧效果有着重要的影响。
通常情况下，燃气和空气的混合比例需要在一定范围内才能实现有效的燃烧。
因此，燃气燃烧器通常配备有空气调节装置，用于控制空气的流量，以确保燃烧效果的稳定和高效。
另外，燃气燃烧器的工作原理还包括点火系统。
点火系统通常采用电火花点火装置，通过高压电流产生电火花，点燃燃气和空气混合气体，从而引发燃烧反应。
点火系统的稳定性和可靠性对燃气燃烧器的工作效果有着重要的影响。
此外，燃气燃烧器的工作原理还涉及燃烧过程中的热能转化。
燃烧产生的高温高压气体可以被用于加热空气、水或其他介质，从而实现能量的转化和利用。
燃气燃烧器在工业生产中具有广泛的应用，如锅炉、热风炉、热处理炉等，都是依靠燃气燃烧器来实现能量转化的。
总的来说，燃气燃烧器的工作原理是基于燃烧反应和热能转化的。
它通过控制燃气和空气的混合比例、点火系统的稳定性和热能转化效率，实现能量的转化和利用。
燃气燃烧器在工业生产和生活中发挥着重要的作用，对于节能减排和提高生产效率都具有重要意义。
各种燃气燃烧器工作原理及简介气体燃烧器气体燃烧器种类较多 , 以下按空气供给方式介绍几种工业锅炉上应用较多的燃烧器。

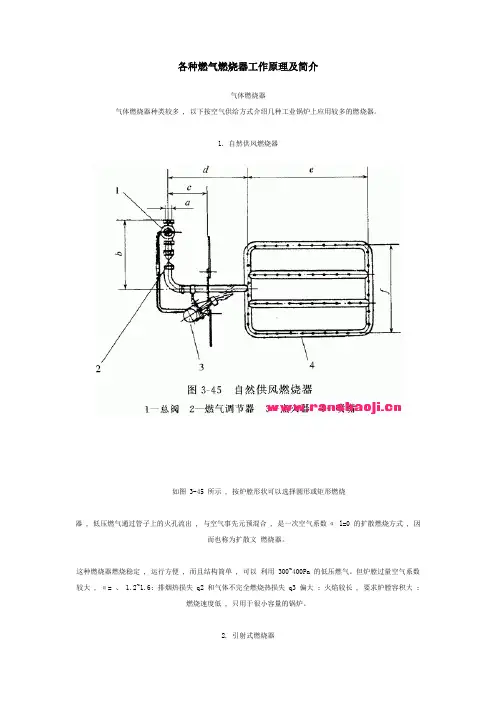

1. 自然供风燃烧器如图 3-45 所示 , 按炉膛形状可以选择圆形或矩形燃烧器 , 低压燃气通过管子上的火孔流出 , 与空气事先元预混合 , 是一次空气系数α l=0 的扩散燃烧方式 , 因而也称为扩散文燃烧器。
这种燃烧器燃烧稳定 , 运行方便 , 而且结构简单 , 可以利用 300~400Pa 的低压燃气。
但炉膛过量空气系数较大, α= 、 1.2~1.6; 排烟热损失 q2 和气体不完全燃烧热损失 q3 偏大 ; 火焰较长 , 要求炉膛容积大 ;燃烧速度低 , 只用于很小容量的锅炉。
2. 引射式燃烧器它的种类繁多。
按燃烧方式分 , 它有部分空气预混合的本生燃烧方式和空气预混合的无焰燃烧方式两种。
所用的引射介质可以是空气 , 也可以是一定压力的燃气 , 前者需要鼓风装置。
(1) 大气式引射燃烧器如图 3-46 所示。
燃气以一定流速自喷嘴进入引射器 , 在引射器的缩口处将一次空气( α1=0.45~0.65) 引入 , 两者经混合后流向燃烧器头部 , 由直径为 2~10mm 的火孔流出 , 以本生火焰形式燃烧。
这种燃烧器也只用于小型锅炉 , 它适用于各种低压燃气 , 而且不需要鼓风装置。
但热负荷太大 , 结构笨重。
(2) 空气引射式燃烧器如图 3-47 所示。
压头为 5000~600OPa 的空气经喷嘴通过引射器的缩口处时 , 形成负压 , 把低压的燃气从四个管孔吸人 , 两种气体在混合管中混合形成均匀的气体混合物 , 它流向火孔出口 , 并在与出口处相连接的稳焰火道中燃烧。
图中所示的燃烧器是与全部燃烧空气预混合的无焰燃烧器 , 炉膛出口过量空气系数小 , 燃烧强度高 , 但需要鼓风装置 , 耗电大 , 适用于带有空气预热器的阻力较大的正压锅炉。
3. 鼓风式燃烧器鼓风式燃烧器一般由分配器、燃气分流器和火道组成。
燃气燃烧器的工作原理燃气燃烧器是一种常见的燃烧设备，被广泛应用于家庭、商业和工业领域。
它将燃气作为燃料，在燃烧室内与空气混合后点燃，产生热量。
下面将详细介绍燃气燃烧器的工作原理。
1. 燃料供应：燃气燃烧器通过燃料供气系统将燃气输送到燃烧室。
常见的燃料类型包括天然气、液化石油气和煤气。
燃气通过管道进入燃烧器内部，通常需要一个调压阀来控制燃气的供应压力。
2. 混合与调节：在燃烧室内，燃气与空气进行混合。
为了实现充分燃烧，燃气的流量和空气的流量需要恰当地调节。
通常，燃气和空气混合的比例由一个混合器来控制，该混合器可以根据需要调整燃气和空气的比例。
3. 点火与燃烧：当混合好的燃气和空气进入燃烧室后，需要一个点火装置来引发燃烧反应。
点火装置通常是一个电火花点火器，它产生一个高能电弧或火花，将燃气与空气点燃。
一旦点燃，燃烧反应会自行维持。
4. 燃烧调节：为了控制燃烧的强度和温度，燃气燃烧器需要一个燃烧调节系统。
这个系统通常由一个燃气阀门、一个空气阀门和一个控制装置组成。
通过控制燃气和空气的流量，可以调节燃烧的强度和温度。
5. 废气排放：燃烧过程会产生废气，其中包括二氧化碳、一氧化碳和水蒸气。
为了保护环境和人类健康，燃气燃烧器需要一个废气排放系统，将废气排放到室外。
这个系统通常包括一个烟囱或排烟管道，用于将废气引导到室外。
总结：燃气燃烧器的工作原理包括燃料供应、混合与调节、点火与燃烧、燃烧调节和废气排放五个主要过程。
燃气燃烧器通过精确控制燃气和空气的比例和流量，实现高效、稳定和安全的燃烧过程。
在使用燃气燃烧器时，需要注意安全措施，定期维护和清洁设备，以确保其正常运行和延长使用寿命。
燃气燃烧方法-部分预混式燃烧(最新版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改燃气燃烧方法-部分预混式燃烧(最新版)燃气燃烧时，一次空气过剩系数α′在0～1之间，预先混入了一部分燃烧所需空气，这种燃烧方法称为部分预混式燃烧或大气式燃烧。
一、部分预混层流火焰产生部分预混层流火焰的典型装置就是本生灯。
如图3—4—6，燃气从本生灯下部小口喷出，井引射入一次空气，在管内预先混合，预混后的气体自灯口喷出燃烧，产生圆锥形的火焰，周围大气亦供给部分空气，称为二次空气，通过扩散与一次空气未燃尽的燃气混合燃烧。
这样，在正常燃烧时形成两个稳定的火焰面：内火焰面，即由燃气与一次空气预混合后燃烧而产生。
为圆锥形，呈蓝绿色，强而有力，温度亦商，为部分预混火焰，也称为蓝色锥体；外火焰面，是二次空气与一次空气未燃尽的燃气进行的扩散混合燃烧，其形状也近似圆锥形，呈黄色，软弱无力，温度较低，这是扩散火焰。
蓝色的预混火焰锥体出现是有条件的。
若燃气／空气混合物的浓度大于着火浓度上限，火焰就不可能向中心传播，蓝色锥体就不会出现，而成为扩散式燃烧。
若混合物中燃气的浓度低于着火浓度下限，则该混合气根本不可能燃烧。
氢气燃烧火焰出现蓝色锥体的一次空气系数范围相当大，而甲烷和其它碳氢化合物的燃烧火焰出现蓝色锥体的一次空气系数范围则相当窄。
蓝色锥体的实际形状，如图3—5—5，可用管道中气流速度的分布和火焰传播速度的变化来解释。
燃气燃烧器工作原理燃气燃烧器是一种常见的热能设备，广泛应用于工业生产、民用生活以及商业领域。
其工作原理主要是通过将燃气与空气混合后点燃，产生高温高压的燃烧气体，从而释放热能。
下面将详细介绍燃气燃烧器的工作原理。
首先，燃气燃烧器的工作原理涉及到燃气的供给和燃烧过程。
燃气通常是通过管道输送到燃烧器内部，然后与空气混合。
在混合过程中，需要确保燃气和空气的比例恰当，以保证燃烧的效率和稳定性。
燃气和空气的混合通常在燃烧器内部的混合室中完成，混合室内通常设有调节装置，以便根据需要调整燃气和空气的比例。
其次，燃气燃烧器的工作原理还涉及到点火和燃烧过程。
当燃气和空气混合后，需要通过点火装置点燃混合气体。
点火装置通常采用电火花或火焰点火的方式，将混合气体点燃后，燃烧过程开始。
在燃烧过程中，燃气和空气中的化学能转化为热能，释放出大量热量和燃烧产物，如二氧化碳和水蒸气。
最后，燃气燃烧器的工作原理还涉及到热能的利用和排放。
燃烧产生的热能可以被传导、对流或辐射传递给需要加热的介质，如水、空气或工业原料。
同时，燃烧产生的废气也需要经过处理，以减少对环境的影响。
常见的废气处理方式包括烟气脱硫、脱硝和除尘等，以确保排放的废气符合环保要求。
总的来说，燃气燃烧器的工作原理主要包括燃气与空气的混合、点火和燃烧过程，以及热能的利用和废气的处理。
了解燃气燃烧器的工作原理有助于我们更好地使用和维护这一设备，同时也有助于提高燃烧效率，减少能源消耗和环境污染。
希望本文的介绍能够对您有所帮助。
燃气燃烧器点火原理燃气燃烧器在各种工业和家庭应用中发挥着重要的作用。
它们用于将燃气与空气混合，然后将混合物点燃以产生高热能，从而提供空间加热、水加热和蒸汽发生等需求。
而燃气燃烧器成功点火的关键在于点火原理。
下面将详细介绍燃气燃烧器的点火原理及其工作过程。
一、燃气燃烧器的基本组成燃气燃烧器通常由燃气供应系统、空气供应系统、点火装置和控制系统组成。
其中，燃气供应系统负责将燃气输送到燃烧器，空气供应系统则将所需空气引进燃烧器，点火装置用于将燃气与空气混合并点燃，而控制系统则用于监测和控制整个燃烧过程以确保安全和高效性。
二、燃气燃烧器的点火原理燃气燃烧器的点火原理主要包括燃气混合、点火源和点火过程三个方面。
1. 燃气混合燃气燃烧器的燃烧过程始于燃气与空气的混合。
燃气通过燃气供应系统输入燃烧器，同时空气通过空气供应系统引入燃烧器。
燃气与空气在燃烧器内部混合，并形成可燃混合气体。
混合的比例对于燃烧效果至关重要，通常需要确保燃气与空气的比例在可燃范围内。
2. 点火源点火源是将燃气与空气混合物点燃的关键。
常用的点火源包括电火花和火焰点火。
电火花点火是指通过产生高电压电弧来点燃燃气与空气混合物。
这种点火方式通常使用点火变压器或电火花塞产生高电压电弧，将电弧引入混合气体中实现点火。
电火花点火具有点火成功率高、反应速度快的优点，常用于工业燃烧器中。
火焰点火是指将一个已经点燃的小火焰引入燃气与空气混合物中，从而使混合物发生着火反应。
这种点火方式通常使用手持点火器或者流动点火器进行点火。
火焰点火具有简单可靠的优点，常用于家用燃气炉等应用场合。
3. 点火过程点火过程是指点火源触发点火反应并形成可持续的火焰。
一旦点火源与可燃混合气体接触，点火源将能量释放到混合气体中，引发火焰的形成。
同时，通过控制燃气和空气的供应，确保火焰能够持续稳定地燃烧。
燃气燃烧器的点火过程通常在一个专门设计的点火室内完成。
点火室的结构和设计能够最大程度地确保点火源与混合气体的接触，并保证点火成功率。
