西交《发电厂电气设备》第二章短路电流的计算
电力系统短路电流：
电力系统在运行中，相与相之间或相与地（或中性线）之间发生非正常连接（即短路）时流过的电流。
其值可远远大于额定电流，并取决于短路点距电源的电气距离。
例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达额定电流的10～15倍。
大容量电力系统中，短路电流可达数万安。
这会对电力系统的正常运行造成严重影响和后果。
三相系统中发生的短路有 4 种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。
其中，除三相短路时，三相回路依旧对称，因而又称对称短路外，其余三类均属不对称短路。
在中性点接地的电力网络中，以一相对地的短路故障最多，约占全部故障的90％。
在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。
发生短路时，电力系统从正常的稳定状态过渡到短路的稳定状态，一般需3～5秒。
在这一暂态过程中，短路电流的变化很复杂。
它有多种分量，其计算需采用电子计算机。
在短路后约半个周波（秒）时将出现短路电流的最大瞬时值，称为冲击电流。
它会产生很大的电动力，其大小可用来校验电工设备在发生短路时机械应力的动稳定性。
短路电流的分析、计算是电力系统分析的重要内容之一。
它为电力系统的规划设计和运行中选择电工设备、整定继电保护、分析事故提供了有效手段。
供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.。
《发电厂电气部分》在线作业在10KV出线上,电流互感器通常( )。
A:三相式星形接线B:两相式不完全星形接线C:三相式三角形接线D:单相式接线正确选项：B短时停电可能影响人身或设备安全,使生产停顿或发电量下降的负荷称为( )。
A:I类负荷B:II类负荷C:III类负荷D:不停电负荷正确选项：A大中型发电厂,特别是火力发电厂的厂用电备用方式,常利用( )。
A:明备用B:暗备用C:与系统相连的主变兼作备用D:快速启动的柴油发电机组正确选项：A采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。
A:因此双母线接线与单母线分段接线是等效的B:但单母线分段接线具有更大的运行灵活性C:并且两者的设备数量一样D:但双母线接线具有更大的运行灵活性正确选项：D验算裸导体短路热效应的计算时间，采用（）A:主保护动作时间B:主保护动作时间加断路器全分闸时间C:后备保护动作时间加断路器全分闸时间D:后备保护动作时间正确选项：C为保证电器的动稳定,在选择电器时应满足( )条件。
A:动稳定电流小于通过电器的最大两相冲击短路电流B:动稳定电流大于通过电器的最大两相冲击短路电流C:动稳定电流大于通过电器的最大三相冲击短路电流D:动稳定电流小于通过电器的最大三相冲击短路电流正确选项：C三相五柱式电压互感器的二次侧辅助副绕组接成开口三角形接线，其作用是监测系统的（）A:相电压B:线电压C:零序电压D:相电压和线电压正确选项：C电气主接线中,加装旁路母线的目的是( )。
A:限流B:吸收无功C:限压D:不停电检修出线断路器正确选项：D多油断路器中油的用途是（）。
A:灭弧介质B:灭弧介质和绝缘介质C:绝缘介质D:其他都不对正确选项：B下列情况下，不符合一台半断路器接线的描述（）。
A:每两个元件用3台断路器构成一串接至两组母线，称为一台半断路器接线，又称3/2接线；B:任一母线故障或检修，均不致停电；任一断路器检修也不会引起停电；甚至于在两组母线同时故障的极端情况下，功率仍能继续输送；C:非交叉接线比交叉接线具有更高的运行可靠性，可减少特殊运行方式下事故扩大D:配电装置建设初期仅两串时，同名回路宜分别接入不同侧的母线，进出线应装设隔离开关。
西安交通大学热力发电厂期末考试高分题库全集含答案37669--西安交通大学热力发电厂期末备考题库37669奥鹏期末考试题库合集单选题：（1）回热对循环中平均吸热温度的影响（）A.不变B.提高C.下降D.无影响正确答案：B（2）当主蒸汽温度不变时而汽压降低，汽轮机的可用热降（）A.减少B.增加C.不变D.略有增加正确答案：A（3）下列造成再热器压损增大的原因有( )A.再热蒸汽管道管径大B.再热蒸汽管道管径小C.阀门少D.弯头少正确答案：B（4）提高蒸汽初温，其它条件不变，汽机相对内效率（）A.提高B.降低C.不变D.先提高后降低正确答案：A（5）下列造成再热器压损增大的原因有( )A.再热蒸汽管道管径大B.再热蒸汽管道管径小C.阀门少D.弯头少正确答案：B（6）再热器减温水来自于（）A.给水泵中间抽头B.给水泵入口C.给水泵出口D.凝结水泵出口正确答案：A（7）采用蒸汽中间再热循环后，与朗肯循环相比，可以提高汽轮机排气（）A.温度B.干度C.压力D.湿度正确答案：B（8）下列不属于混合式加热器优点的是( )A.加热器结构简单B.能够除氧C.端差为零D.所组成的回热系统结构简单正确答案：D（9）造成火力发电厂效率低的主要原因是（）A.锅炉效率低B.汽轮机排汽热损失C.发电机损失D.汽轮机机械损失正确答案：B（10）对发电厂?效率影响最大的设备是（）A.锅炉B.汽轮机C.除氧器D.凝汽器正确答案：A（11）以下是定压运行特点的是（）A.加热蒸汽压力随主机负荷而定。

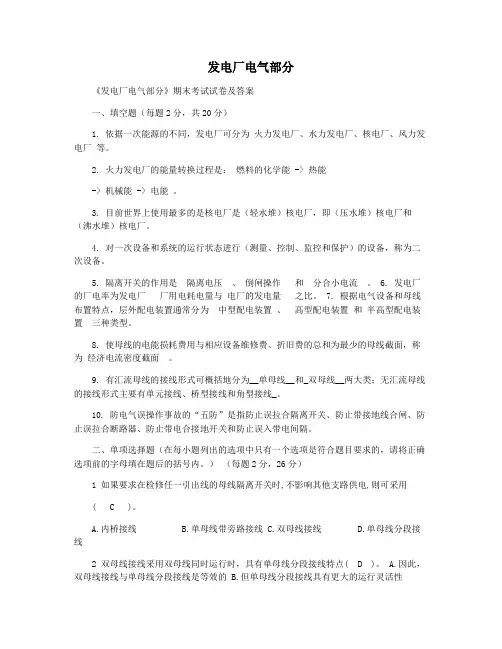

（完整）发电厂电气部分期末考试题（含答案）,推荐文档《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。
A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

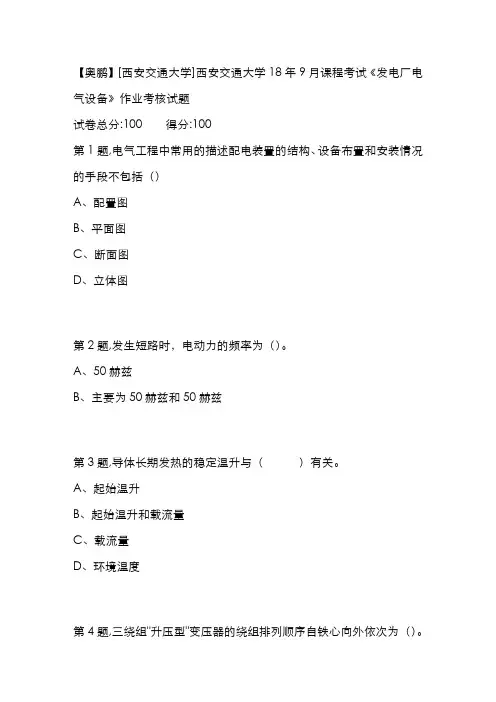

【奥鹏】[西安交通大学]西安交通大学18年9月课程考试《发电厂电气设备》作业考核试题试卷总分:100 得分:100第1题,电气工程中常用的描述配电装置的结构、设备布置和安装情况的手段不包括（）A、配置图B、平面图C、断面图D、立体图第2题,发生短路时，电动力的频率为（）。
A、50赫兹B、主要为50赫兹和50赫兹第3题,导体长期发热的稳定温升与（）有关。
A、起始温升B、起始温升和载流量C、载流量D、环境温度第4题,三绕组"升压型"变压器的绕组排列顺序自铁心向外依次为（）。
A、低高中B、高中低C、高低中D、中低高第5题,厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与（）A、其总发电量之比B、其总装机容量之比C、其供电量之比D、系统总发电量之比第6题,热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（）而造成损坏妨碍继续工作的性能。
A、长期工作时的最高允许温度B、长期工作时的最高温升C、短路时的最高允许温度D、短路时的最高允许温升第7题,对一次设备起控制、保护、测量等作用的设备称为（）A、监控设备B、二次设备C、辅助设备D、主设备第8题,变压器并联运行时，必须满足（）。
A、连接严格组别一致B、变比严格一致C、阻抗严格一致D、容量严格一致第9题,选择限流电抗器时，正确的要求是（）。
A、额定电流按持续工作电流B、正常工作时电抗器上电压损失不大于额定电压的5%C、在电抗器以下短路时其上母线剩余电压应在80%以上D、无需进行动稳定校验第10题,加装旁路母线的目的是（）A、限流B、吸收无功C、限压D、不停电检修出线断路器第11题,对于污秽严重地区的电气设备采取的最有效的处理办法是（）A、增大电瓷外绝缘的泄漏比距B、采用玻璃绝缘子C、采用硅橡胶绝缘子D、采用户内配电装置第12题,少油断路器中的绝缘油（）。
A、灭弧介质和冷却介质B、灭弧介质及触头间隙绝缘介质C、灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D、以上都不对第13题,旁路回路的持续工作电流为（）。
发电厂电气部分《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1 如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2 双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。
A.因此，双母线接线与单母线分段接线是等效的 B.但单母线分段接线具有更大的运行灵活性1C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3 经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

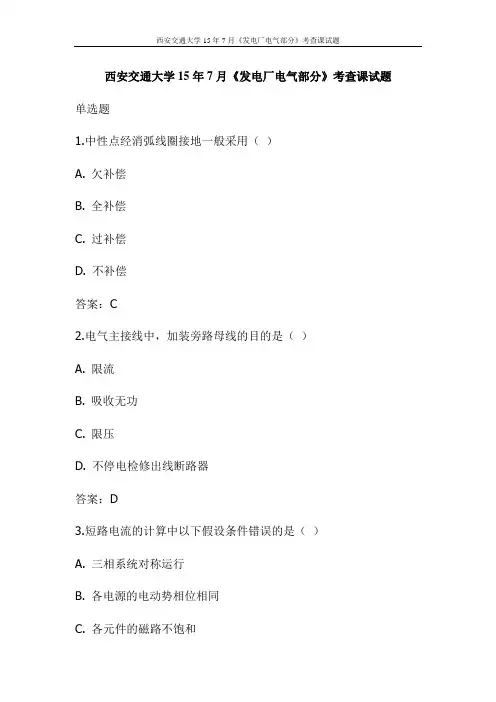

西安交通大学15年7月《发电厂电气部分》考查课试题单选题1.中性点经消弧线圈接地一般采用（）A. 欠补偿B. 全补偿C. 过补偿D. 不补偿答案：C2.电气主接线中，加装旁路母线的目的是（）A. 限流B. 吸收无功C. 限压D. 不停电检修出线断路器答案：D3.短路电流的计算中以下假设条件错误的是（）A. 三相系统对称运行B. 各电源的电动势相位相同C. 各元件的磁路不饱和D. 同步电机不设自动励磁装置答案：D4.断路器的开断时间是指从接受分闸命令瞬间起到（）A. 所有电弧触头均分离的瞬间为止B. 各极触头间电弧最终熄灭为止C. 首相触头电弧熄灭为止D. 主触头分离瞬间为止答案：B5.三相电动力计算公式中的形状系数Kf决定于（）A. 导体的机械强度B. 导体的形状C. 导体的布置位置D. 导体的形状及相对位置答案：B6.电力系统中，并联电抗器主要用来（）A. 限制故障时的短路电流B. 吸收电网中的容性无功C. 给系统提供容性无功答案：B7.导体长期发热的稳定温升与（）有关。
A. 起始温升B. 起始温升和载流量C. 载流量D. 环境温度答案：C8.以下高压设备，一般只在屋外使用的是（）A. 高压断路器B. 高压负荷开关C. 高压隔离开关D. 跌落式高压熔断器答案：D9.减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离答案：C10.隔离开关的工作特点是在（）情况下分、合线路。
A. 有电压、有电流B. 有电压、无电流C. 无电压、有电流D. 无电压、无电流答案：B11.电力系统中，串联电抗器主要用来（）A. 限制故障时的短路电流B. 吸收电网中的容性无功C. 给系统提供容性无功答案：A12.电压互感器的额定电压为3～35kV 时，一次绕组需经（）接入被测电路。
A. 隔离开关和接触器B. 隔离开关和高压熔断器C. 断路器和高压熔断器D. 断路器和限流电抗器答案：B。

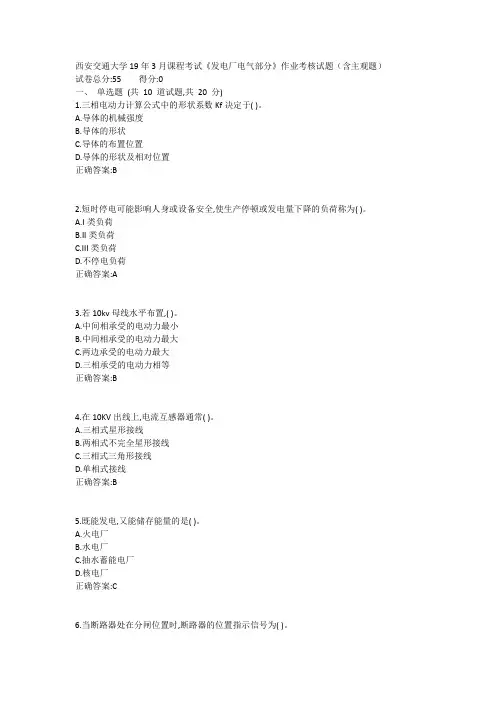

西安交通大学19年3月课程考试《发电厂电气部分》作业考核试题（含主观题）试卷总分:55 得分:0一、单选题(共10 道试题,共20 分)1.三相电动力计算公式中的形状系数Kf决定于( )。
A.导体的机械强度B.导体的形状C.导体的布置位置D.导体的形状及相对位置正确答案:B2.短时停电可能影响人身或设备安全,使生产停顿或发电量下降的负荷称为( )。
A.I类负荷B.II类负荷C.III类负荷D.不停电负荷正确答案:A3.若10kv母线水平布置,( )。
A.中间相承受的电动力最小B.中间相承受的电动力最大C.两边承受的电动力最大D.三相承受的电动力相等正确答案:B4.在10KV出线上,电流互感器通常( )。
A.三相式星形接线B.两相式不完全星形接线C.三相式三角形接线D.单相式接线正确答案:B5.既能发电,又能储存能量的是( )。
A.火电厂B.水电厂C.抽水蓄能电厂D.核电厂正确答案:C6.当断路器处在分闸位置时,断路器的位置指示信号为( )。
B.红灯闪光C.绿灯平光D.绿灯闪光正确答案:C7.为保证电器的动稳定,在选择电器时应满足( )条件。
A.动稳定电流小于通过电器的最大两相冲击短路电流B.动稳定电流大于通过电器的最大两相冲击短路电流C.动稳定电流大于通过电器的最大三相冲击短路电流D.动稳定电流小于通过电器的最大三相冲击短路电流正确答案:C8.减小矩形母线应力的最有效方法是( )。
A.改变母线的布置B.增大母线截面C.增加母线相间距离D.减少同一相中两个相邻绝缘子间的距离正确答案:D9.电压互感器正常运行时二次侧不允许( )。
A.短路B.接地C.开路D.都不允许正确答案:A10.大型火力发电厂厂用电系统接线形式通常采用( )。
A.单母线B.双母线C.单母线分段D.双母线分段正确答案:C二、多选题(共5 道试题,共15 分)1.根据运行状态,自启动类型可分为( )。
A.带负荷自启动B.空载自启动C.过压自启动正确答案:ABD2.影响输电电压等级发展的主要原因有( )。
西安交通大学课程考试复习资料单选题1.中性点经消弧线圈接地一般采用()。
A.欠补偿B.全补偿C.过补偿D.不补偿答案: C2.线路停电的操作顺序是()。
A.先分母线隔离开关，再分线路隔离开关，最后分断路器B.先分线路隔离开关，再分母线隔离开关，最后分断路器C.先分断路器，再分母线隔离开关，最后分线路隔离开关D.先分断路器，再分线路隔离开关，最后分母线隔离开关答案: D3.下列不属于导致同步发电机进入异步运行状态的原因是()。
A.励磁系统故障B.误切励磁开关而失去励磁C.短路导致发电机失步D.负荷的减小答案: D4.电气主接线中,加装旁路母线的目的是()。
A.限流B.吸收无功C.限压D.不停电检修出线断路器答案: D5.导体和电器的动、热稳定以及电器的开断电流,按()计算。
A.三相导体B.两相短路C.单相短路D.所用短路中最严重的情况答案: D6.工作接地是指()(区分于保护接地)。
A.为保证工作人员安全而采取的接地措施B.为保护电气设备而采取的接地措施C.为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D.为防止雷击而采取的接地措施答案: C7.海拔超过()的地区称高原地区。
A.1000ｍB.1200ｍC.1500ｍD.2000ｍ答案: A8.隔离开关的用途之一是()。
A.切断负荷电流B.切断短路电流C.拉合小电流回路D.拉合大电流回路答案: C9.减小矩形母线应力的最有效方法是( )。
A.改变母线的布置B.增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离答案: C10.大型火力发电厂厂用电系统接线形式通常采用( )。
B.双母线C.单母线分段D.双母线分段答案: C11.减小矩形母线应力的最有效方法是( )。
A.改变母线的布置B.增大母线截面C.增加母线相间距离D.减少同一相中两个相邻绝缘子间的距离答案: D12.既能发电,又能储存能量的是( )。
A.火电厂B.水电厂C.抽水蓄能电厂D.核电厂答案: C13.为保证电器的动稳定,在选择电器时应满足( )条件。
第一章能源和发电1-2电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
