扣件式钢管模板支架专项施工方案
扣件式钢管模板支架因其施工方便，适应性强等特点，在现浇混凝土施工中被广泛采用。但近年来随着超高超大结构的逐渐增多，扣件式钢管模板支架坍塌的事故也不断发生，造成了重大的人员伤亡和经济损失。有关监理企业受到很大的牵连：企业被罚款、降低资质，停止招投标，严重损害了企业的品牌和信誉。有关监理人员也被吊销资质证书，甚至判刑坐牢。因此对于扣件式钢管模板支架专项施工方案进行认真的审查是监理的一项十分重要的工作。
近段时间来，在对公司的几个工程进行巡检中发现，现场在对扣件式钢管模板支架专项施工方案审查中，存在着以下一些问题： 1、方案未经过施工单位总工审批 2、方案应该经过专家论证而未论证 3、方案内容不全 4、立杆间距不符要求 5、荷载取值及计算有误
鉴于上述情况，加强对扣件式钢管模板支架专项施工方案的审查就显得十分必要和迫切。下面就方案审查中容易发生的一些问题和注意要点，与大家共同探讨：
一、方案的审批情况
1、方案的编制、审核、审批手续是否齐全。是否经施工单位总工审批签字。
2、审批人和施工企业资质证书上的技术负责人的名字是否一致。
3、审批中的签字和施工组织设计以及其它施工方案中的签字笔迹是否一
致。有的工程中就发现笔迹完全不同，是代签的。
二、专家论证的情况
1、方案是否需要经过专家论证
①高度是否超过8米。特别是要注意地下室汽车坡道局部部位、大厅局
部部位等很可能超过8米。
②集中线荷载20KN/M及以上。主要看梁截面是否达到0.6m2。如有的
工程中梁截面500×1200mm；600×1000mm，都达到0.6m2，集中线荷载均超过15KN/M。此种情况实际上很多又很容易被疏忽。有的工程中梁截面更是达到900×1500mm，大大超过15 KN/M。
③跨度是否超过18m。
④施工总荷载15KN/m2及以上。
以上4种情况均需经过专家论证。
2、需要论证的方案是否经过了专家论证查看签到表，专家人数是否5人及以上。专家是否是高工及以上。
3、是否有书面审查报告查看审查报告，所有专家是否在报告上签字。
4、审查报告中提出的问题是否在方案中得到修改根据审查报告在方案中逐条对照。
5、修改后的方案是否重新由施工单位总工审批签字查看新的审批单。
三、方案完整性情况
1、方案内容是否齐全。工程概况、编制依据、方案设计、材料要求、构造要求、支架搭设、支架拆除、安全管理、平面图、剖面图、计算书
等。特别是编制依据，材料要求（钢管、扣件、方木、模板等）构造要求
（剪刀撑、扫地杆等）很容易缺少；
2、方案中是否包含了梁和板。有的方案中只有梁没有板，有的方案中只有板没有梁。
3、不同情况的梁板是否都已包含。地下室梁板、标准层梁板、转换层梁板、局部超高处梁板等。
四、立杆间距的情况
1、立杆间距是否符合规范要求。规范规定立杆间距不大于1200mm,对于高度超过8m，跨度超过18m，或施工总荷载大于10KN/m2,或集中线荷载大于15KN/m2的模板支架不应大于900mm。但有的方案中梁的立杆间距竟然达到1500×1500mm。
2、梁的立杆间距和板的立杆间距是否协调。梁的立杆间距和板的立杆间距应该在一个方向统一。但有的梁立杆间距800×800mm,板立杆间距1000×1000mm。实际上无法按这个方案搭设。事实上在搭设中也不可能这样。
3、方案中的立杆间距和计算中的立杆间距是否一致。有的方案中梁的立杆间距900×1000，而在计算中梁的立杆间距变成800×1200。完全对不起来。
五、设计计算的情况
1、同一楼层中是否选取了最大的梁板进行计算。
2、梁、板的计算单元选取是否合理。
3、计算内容是否齐全应包含水平杆件计算、立杆稳定性计算、连接扣件抗滑承载力计算、立杆地基承载力计算。
4、荷载和分项系数取值是否合理：
①永久荷载：混凝土和钢筋应分开，混凝土取24KN/m3。板钢筋取
1.1KN/m3。梁钢筋取1.5KN/m3。而实际上取钢砼25KN/m3的情况比较多。②可变荷载：施工人员、设备荷载取1.0KN/m2。震捣混凝土水平荷载
2.0KN/m2。总可变荷载
3.0KN/m2。而实际上取2.5KN/m2和1.0KN/m2的都有。
③弹性模量：胶合板弹性模量为6000N/m2。但很多是取了方木的弹性模量9000N/mm2。
④单扣件抗滑力为8KN，双扣件抗滑力为12KN，而有的工程双扣件抗滑力取了16KN。
⑤荷载分项系数：
a.当楼板厚度不大于120mm时，永久荷载分项系数取1.2。
b.当楼板厚度大于120mm时，永久荷载分项系数取1.35。（这种情况在地下室、转换层、屋面等处比较多，而在计算中又往往取1.2）。
C.可变荷载取1.4{计算过程一般采用专业软件}。根立杆，与方案完全不同。梁底的立杆要承受三分之二的荷载。留下了安全隐患。因此在实施中要督促施工单位严格按方案搭设，不得任意加大立杆间距，随意改变支模方式。一旦出现上述情况，则要求施工单位或者按原方案搭设或者按实际搭设情况重新进行方案设计。再由施工单位总工审批
模板支撑脚手架搭设施工技术要求 一、必须做好施工准备工作。 1、扣件式钢管模板支架施工前必须编制专项施工方案。 2、模板支架专项施工方案应结合工程结构的不同高度、跨度、荷载和工艺制定。 3、模板支架专项施工方案编制时，宜采用相关专业软件进行计算。 4、模板支架专项施工方案应由施工企业技术负责人批准，并报总监理工程师批准。 5、模板支架搭设前，应由项目技术负责人向全体操作人员进行安全技术交底。安全技术交底内容应与模板支架专项施工方案统一，交底的重点为搭设参数、构造措施和安全注意事项。安全技术交底应形成书面记录，交底方和全体被交底人员应在交底文件上签字确认。 二、钢管、扣件管理 1、采购、租赁的钢管、扣件必须有产品合格证和法定检测单位的检测检验报告，生产厂家必须具有技术质量监督部门颁发的生产许可证。没有质量证明或质量证明材料不齐全的钢管、扣件不得进入施工现场。 2、搭设模板支架用的钢管、扣件，使用前必须进行抽样检测，抽检数量按有关规定执行。未经检测或检测不合格的一律不得使用。 3、钢管外观质量要求：
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道； 钢管外径、壁厚、端面等的偏差；钢管表面锈蚀深度 钢管应进行防锈处理。 4、扣件外观质量要求： 有裂缝、变形或螺栓出现滑丝的扣件严禁使用； 扣件应进行防锈处理。 5、经检验合格的钢管、扣件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。 6、施工现场应建立钢管、扣件使用台帐，详细记录钢管、扣件的来源、数量和质量检验等情况。 三、地基与基础 1、模板支架地基与基础的施工，必须根据支架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202）的有关规定进行。同时应满足承载力要求。 2、应清除搭设场地杂物平整搭设场地并使排水畅通。 四、立杆、水平杆、剪刀撑必须都按《建筑施工扣件式钢管脚手架安全技术规范》中相关要求搭设。 纵向水平杆的构造应符合下列规定： （1）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨； （2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。 横向水平杆的构造应符合下列规定：
扣件式钢管 模板支架的设计计算 ××省××市××建设有限公司 二O一四年七月十八日
前言 近几年，国内连续发生多起模板支架坍塌事故，尤其是2000年10月，南京电视台新演播大厅双向预应力井式屋盖混凝土浇筑途中，发生了36m高扣件式钢管梁板高支撑架倒塌的重大伤亡事故。从此以后,模板支架设计和使用安全问题引起了人们的高度注意。 虽然采用钢管脚手架杆件搭设各类模板支架已是现代施工常用的做法，但由于缺少系统试验和深入研究，因而尚无包括其设计计算方法的专项标准。几年来，钢管模板支架和高支撑架(h≥4m的模板支架)，均采用《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（以下简称《扣件架规范》）中“模板支架计算”章节提供的有关公式及相应规定来进行设计计算的，但是惨痛的“事故”教训和深入的试验研究，已经充分揭示了《扣件架规范》中“模板支架计算”对于高支撑架的计算确实尤其是存在重要疏漏，致使计算极容易出现不能完全确保安全的计算结果。 在新规范或标准尚未颁布之前，为了保证扣件式钢管梁板模板支架的使用安全，总工室参考近期发表的论文，论著以及相关的技术资料，收集整理了有关“扣件式钢管梁板模板支架”的设计计算资料，提供给公司工程技术人员设计计算参考使用；与此同时，《扣件架规范》中“模板支架计算”的相关公式、计算资料，相应停止使用。 特此说明！ 总工程师室 二O一四年七月十八日
目录 CONTENTS 第一节模板支架计算………………………………………………1-1 第二节关于模板支架立杆计算长度L有关问题的探讨……………2-1 第三节模板支架的构造要求…………………………………………3-1 第四节梁板楼板模板高支撑架的构造和施工设计要求……………4-1 第五节模板支架设计计算实例………………………………………5-1 第六节附录：模板支架设计计算资料………………………………6-1 [附录A]扣件式钢管脚手架每米立杆承受的结构自重、常用构配件与材料自重[附录B]钢管截面特性 [附录C]钢材的强度设计值 [附录D]钢材和钢铸件的物理性能指标 [附录E]Q235-A钢轴心受压构件的稳定系数 [附录F]立杆计算长度L修正系数表
昌平区2012年中小型水库除险加固工程模板脚手架专项施工方案 编制人： 审核人： 批准人： 北京市新港永豪水务工程有限公司 昌平区2012年中小型水库除险加固工程项目部 2013年2月20日
一、工程主要建设内容： （1）德胜口水库除险加固工程。主要建设内容包括：1）坝基、坝体上游面和下游面防渗；2）坝顶加固；3）溢流面防护；4）消力池清淤、加固；5）输水管、进出口闸室拆除重建，更换检修闸门和启闭机；6）土坝工程；7）上坝路；8）新建位移观测点。 （2）水沟水库除险加固工程。主要建设内容包括：1）坝体上游面防渗；2）溢洪道防护；3）坝顶和坝体下游面加固；4）输水管、阀室拆除重建；5）上坝路；6）管理区路面硬化。 本工程模板及脚手架工程主要为大坝混凝土面板及迎水面混凝土基础、大坝背水面表面勾缝以及进出口闸室混凝土。结构面坡比有垂直、1：0.08、1：0.35、1：0.75四种。施工过程中针对不同坡比及不同工作内容采用不同的脚手架搭设形式。 二、编制依据： 1、昌平区2012年中小型水库除险加固工程设计图纸； 2、《水利水电工程模板施工规范》（DL/T5110-2000)； 3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2002年版。 4、《钢管脚手架扣件》（GB15831）； 5、《建筑施工高处作业安全技术规范》（JGJ80-91）； 6、《建筑施工安全检查标准》（JGJ59-99）； 7、《混凝土结构工程施工质量验收规程》（GB50204-2002）。 三、脚手架工程 （一）坝面勾缝脚手架形式选用 坝面勾缝因施工荷载较小，采用单排扣件式脚手架（Φ48×
桥台模板、支架施工方案 一、工程概况及编制依据 1.1地理位置 泉州市东海片区滩涂区域纬五路（东海综合大道～经十八路段）等13条市政道路工程（第三标段），东滨大道位于东海组团的滩涂区域内，道路基本呈东西走向，西起现状东海综合大道，东至拟建的经十八路，路线长1.057km。本次设计起点桩号为K1+478，坐标为X=.225，Y=.977，与现状东海综合大道相接；设计终点桩号为K2+420，坐标为X=.59，Y=.989，与拟建的经十八路相接；道路在起点处与东海综合大道相交路口，为现状平交灯控路口；道路在桩号K1+889.532处，与拟建的经十六路相交，相交路口为右进右出的平交路口；道路在桩号K2+059.617处，与拟建的东海大街相交，相交路口为平交灯控路口；道路在桩号K2+242.116处，与拟建的经十七路相交，相交路口为右进右出的平交路口；道路在终点处与拟建的经十八路路口相接，相接路口为平交灯控路口，该路口不在本次设计范围。 本次工程包括一座预应力混凝土空心板桥，桥位位于R=1100m大半径平曲线内，桥按正交桥设计。桥梁起点桩号DBK2+157.98，终点桩号DBK2+182.02，全长24.04m，全桥建筑面积1406.5平米。桥梁上部结构采用20m标准跨径预制空心板梁，梁高95cm，下部结构桥台采用肋板式桥台，钻孔灌注桩基础，桩径1.0m。1.2桥梁工程主要技术标准 （1）汽车荷载：公路-I级； （2）人群荷载：3.5kPa； （3）抗震设防烈度：7度（地震动峰值加速度等于0.15g）； （4）环境类别：II类； （5）结构重要性系数：1.0； （6）设计基准期：100年； （7）设计洪水位：+5.49m； （8）通航要求：不通航。 1.3编制依据 （1）《公路桥涵设计通用规范》（JTG D60-2004）
扣件式钢管脚手架在模板支撑中的应用-----------------------作者：
-----------------------日期：
扣件式钢管脚手架在模板支撑中的应用 摘要：本文主要通过工程实例介绍扣件式钢管脚手架在高、重、大跨度梁板模板支撑中的应用，并根据有关规规定、现场实际情况及现有材料等，结合实践经验对其进行探讨和总结。 一、工程实例介绍 某商住小区工程为七层框架混凝土结构，首层层高4.5m，二层以上层高3.0m。在地下室车库斜道入口处，由于首、二层架空，三层梁板中C3、C5轴交C－J～C－M轴的梁为转换梁，梁上立柱，梁截面分别为800×1800和600×1800，是本工程的最大梁截面。梁板面标高为＋ 7.5m，根据“省建设工程高支模系统施工安全管理办法”中的规定，属于高支模。 二、模板支撑形式的选择 由于梁截面较大，支模高度较高，且混凝土浇筑采用泵送施工，考虑脉冲水平推力和输送混凝土速度快所引起过载及侧压力，若采用门式钢管脚手架的话，因其为标准构件，受其自身宽度和每组长度的约束，对平面布置有一定限制，很难满足施工要求。而扣件式钢管脚手架则具有平面布置灵活、架设效率高、可形成纵横通道等特点，为了确保模板系统有足够强度、刚度和稳定性，模板支撑系统采用 48 3.5扣件式钢管满堂红脚手架，立杆采用顶部带可调上托、底部套150×150×8定型钢板底座的Q235A（3号）钢
管，梁底（侧）模板采用18厚夹板，主、次龙骨均采用80×80木枋。通过调整上托来调节模板支撑的高度。 三、结构布置与计算 1.荷载计算：由于模板结构设计属于临时性结构设计，目前我国还没有这类规，而现行国家标准《混凝土结构工程施工质量验收规》（GB50204—2002）中又没有关于模板设计的规定，因此，在进行模板结构计算时，根据原国家标准《混凝土结构工程施工及验收规》（GB50204—92）的规定进行荷载取值和组合。这些荷载包括模板及支架自重、新浇混凝土重量、钢筋重量、施工荷载、振捣混凝土时产生的荷载等。由于大梁配筋率较大，因此钢筋的自重标准值并没有按一般取1.5kN/m3，而是经估算后保守取3.0kN /m3。 2.计算步骤 荷载计算后，分别对模板、主次龙骨（木枋）进行力验算，其顺序如下：梁底模板的抗弯强度、挠度验算→次龙骨的抗弯强度、挠度验算→主龙骨的抗弯强度、挠度验算→支撑立杆的强度、稳定性验算。 在验算立杆的稳定性时应注意，立杆的计算长度应按《建筑施工扣件式钢管脚手架安全技术规》（JGJ 130—2001）的公式：l o=h＋2a计算,其中h为立杆的步距，a为立杆伸出顶层横向水平杆中心线至模板支撑点的长度。根据“省建设工程高支模系统施工安全管理办法”中的规定，h≤1500。

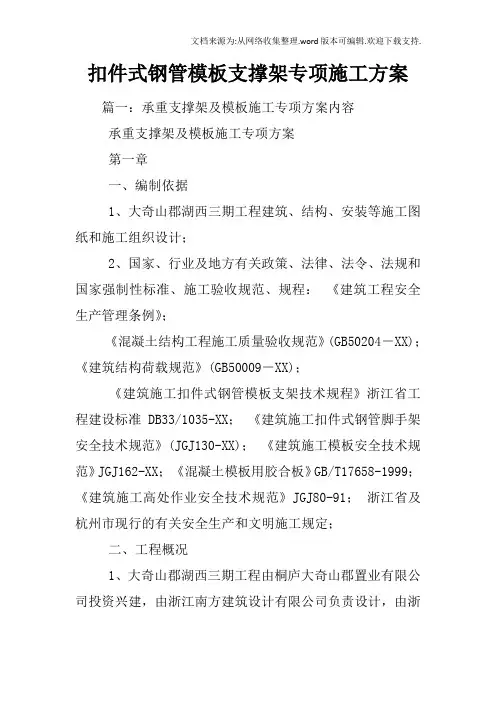

扣件式钢管模板支撑架专项施工方案篇一：承重支撑架及模板施工专项方案内容 承重支撑架及模板施工专项方案 第一章 一、编制依据 1、大奇山郡湖西三期工程建筑、结构、安装等施工图纸和施工组织设计； 2、国家、行业及地方有关政策、法律、法令、法规和国家强制性标准、施工验收规范、规程：《建筑工程安全生产管理条例》； 《混凝土结构工程施工质量验收规范》(GB50204－XX)；《建筑结构荷载规范》(GB50009－XX)； 《建筑施工扣件式钢管模板支架技术规程》浙江省工程建设标准 DB33/1035-XX；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-XX)；《建筑施工模板安全技术规范》JGJ162-XX；《混凝土模板用胶合板》GB/T17658-1999；《建筑施工高处作业安全技术规范》JGJ80-91；浙江省及杭州市现行的有关安全生产和文明施工规定； 二、工程概况 1、大奇山郡湖西三期工程由桐庐大奇山郡置业有限公司投资兴建，由浙江南方建筑设计有限公司负责设计，由浙
