化工原理课程设计精馏塔详细版

化工机械设计部分设计条件：设计压力0.1Mpa ，工作温度130℃，设计温度150℃，介质名称为苯—氯苯，介质密度为973㎏/3m ，基本风压300N/㎡[1]，地震烈度为8，场地类别Ⅱ，塔板数量22，塔高26m ，保温层材料厚度为100mm ，保温层密度为300㎏/3m一 塔体及封头厚度设计1壳体材料选取 该塔工作温度为130℃，设计压力为0.12Mpa ，塔体内径3400mm ，塔高21米。

介质苯-氯苯有轻微的腐蚀性，选用强度较好的16MnR ，16MnR 在设计温度下的许用应力[]t σ=170Mpa ，Rel=345Mpa ，腐蚀裕量2C =2mm ，采用双面对接焊缝，局部无损探伤，焊接系数为Φ=1.02塔体厚度计算计算压力：0.12c p M Pa = 2C mm = []170tM Pa σ= D=1.0φ= 圆筒的计算厚度：]0.124600 1.35217010.12c itcp D m mp δσφ⨯===⨯⨯--设计厚度：2 1.352 3.35d C mm δδ=+=+=考虑到其受到风载荷、地震载荷、偏心载荷和介质压力作用，取名义厚度：8n mm δ= 有效厚度：.8 2.8 5.2e n C mm δδ=-=-=3封头厚度计算 （封头采用标准椭圆形封头，材料与筒体相同）计算压力：0.12c p M Pa = 2C mm = []170tM Pa σ= 4600i D mm = 1φ=封头厚度：]0.14600 1.35217010.50.120.5c itcp D m mp δσφ⨯===⨯⨯-⨯-设计厚度：2 1.352 3.35d C mm δδ=+=+= 取名义厚度：8n mm δ=有效厚度：.8 2.8 5.2e n C mm δδ=-=-=二 塔设备质量载荷计算1 筒体、圆筒、封头、裙座的质量【8】()2222000.785(4.6164.6)227.851000236254im D D H kgπρ=⨯-=⨯-⨯⨯⨯=2附件的质量010.252375a m m kg ==3塔内构件的质量筛板塔塔盘单位质量265/N q kg m = 塔内构件的质量：22020.785 4.62265237534i m D Nq kg πN ==⨯⨯⨯=4 保温层的质量22220302()()0.785(4.816 4.616)(277)300237534i m D D H H kgπρ=⨯-⨯-⨯=⨯-⨯-⨯=5平台、扶梯的质量查得平台单位质量2150/P q kg m = 笼式扶梯单位质量40/F q kg m = 其中平台数3n =，笼式扶梯高度为26000mm 平台、扶梯的质量㎏()()222204002340210.785 4.6162 4.616150389754f p m q H D D q kgπ⎡⎤⎡⎤=⨯++-⨯⨯=⨯+⨯+-⨯⨯=⎣⎦⎣⎦6操作时物料的质量220510.785 4.60.04422973156454i m D h kg πρ==⨯⨯⨯⨯=7水压试验质量220.785 4.6(267)1000315604w i w m D H kg πρ==⨯⨯-⨯=8 操作质量：0010203040586345 am m m m m m m kg =+++++=9 全塔最大质量m max=m01+ m02+ m03+ m04+ m a+ m w=377326 10 全塔最小质量m min =m01+0.2 m02+ m03+ m04=43256kg计算前先对塔进行分段，以地面为0-0截面，裙座人孔为1-1截面，塔低封头焊缝为2-2截面，筒体分为两段,总共四段。

南京工程学院课程设计说明书（论文）题目乙醇—水连续精馏塔的设计课程名称化工原理院(系、部、中心)康尼学院专业环境工程班级K环境091学生姓名朱盟翔学号240094410设计地点文理楼A404指导教师李乾军张东平设计起止时间：2011年12月5日至 2011 年12月16日符号说明英文字母A a——塔板开孔区面积，m2；A f——降液管截面积，m2；A0——筛孔面积；A T——塔截面积；c0——流量系数，无因此；C——计算u max时的负荷系数，m/s；C S——气相负荷因子，m/s；d0——筛孔直径，m；D——塔径，m；D L——液体扩散系数，m2/s；D V——气体扩散系数，m2/s；e V——液沫夹带线量，kg(液)/kg(气)；E——液流收缩系数，无因次；E T——总板效率，无因次；F——气相动能因子，kg1/2/（s·m1/2）；F0——筛孔气相动能因子，kg1/2/（s·m1/2）；g——重力加速度，9.81m/s2；h1——进口堰与降液管间的距离，m；h C——与干板压降相当的液柱高度，m液柱；h d——与液体流过降液管相当的液柱高度，m；h f——塔板上鼓泡层液高度，m；h1——与板上液层阻力相当的高度，m液柱；h L——板上清夜层高度，m；h0——降液管底隙高度，m；h OW——堰上液层高度，m；h W——出口堰高度，m；h'W——进口堰高度，m；Hσ——与克服表面张力的压降相当的液柱高度，m液柱；H——板式塔高度，m；溶解系数，kmol/(m3·kPa)；H B——塔底空间高度，m；H d——降液管内清夜层高度，m；H D——塔顶空间高度，m；H F——进料板处塔板间距，m；H P——人孔处塔板间距，m；H T——塔板间距，m；K——稳定系数，无因次；l W——堰长，m；L h——液体体积流量，m3/h；L S——液体体积流量，m3/h；n——筛孔数目；P——操作压力，Pa；△P——压力降，Pa；△P P——气体通过每层筛板的压降，Pa；r——鼓泡区半径，m，t——筛板的中心距，m；u——空塔气速，m/s；u0——气体通过筛孔的速度，m/s；u0，min——漏气点速度，m/s；u'0——液体通过降液管底隙的速度，m/s；V h——气体体积流量，m3/h；V s——气体体积流量，m3/h；W c——边缘无效区宽度，m；W d——弓形降液管宽度，m；W s——破沫区宽度，m；x——液相摩尔分数；X——液相摩尔比；y——气相摩尔分数；Y——气相摩尔比；Z——板式塔的有效高度，m。

化工原理课程设计任务书精馏塔本篇文档主要介绍化工原理课程设计任务书中关于精馏塔的要求和内容。

一、设计任务设计一座丙酮-甲醇精馏塔，要求：1. 产品：A级丙酮、B级丙酮、水、甲醇2. 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%3. 操作压力：常压4. 输出流量：1000kg/h，A级丙酮90%，B级丙酮10%5. 设计基准：精馏32个板层二、设计步骤1. 精馏塔的结构设计(1) 塔的类型：管式塔(2) 塔的高度：设定32个板层，按传质条件设计最小高度(3) 填料类型：采用网格填料(4) 塔的直径：根据输入流量、精馏塔高度和填料设计(5) 塔的材质：不锈钢(6) 填料厚度：1.5cm2. 精馏塔的操作参数及控制(1) 操作压力：常压(2) 丙酮的重心温度：58℃(3) 甲醇的重心温度：52℃(4) 塔顶压力：1atm(5) 塔底压力：1atm(6) 板间压力降：0.015atm(7) 蒸汽进口管直径：50mm(8) 汽液分离器直径：100mm(9) 泵的扬程：15m3. 精馏塔的热力学计算(1) 设定板层数：32(2) 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%(3) 设定塔顶压力：1atm(4) 设定塔底压力：1atm(5) 设定塔板温度，参考数值文献或软件计算(6) 根据塔板温度确定物质的蒸汽压(7) 根据物质的蒸汽压计算物质的分馏、回流比等参数4. 精馏塔的动力学模拟(1) 建立模型：使用MATLAB或其他模拟软件建立动力学模型(2) 确定控制方案：根据设定的输出要求，确定控制方案(3) 模拟仿真：进行塔的动态仿真，查找可能的故障及出现的问题(4) 评价：对模拟结果进行评价，并应对出现的问题进行处理三、设计成果1. 绘制精馏塔的结构图：包含填料、板层、进口出口等2. 绘制精馏塔的液相、气相平衡图3. 计算精馏塔流程图：包括输入和输出物质流量、温度、压力等参数4. 编写精馏塔的操作说明：包括操作控制、参数设定、操作步骤等5. 输出精馏塔的动态模拟成果：包括MATLAB或其他模拟软件的代码和仿真结果以上是化工原理课程设计的精馏塔任务书的要求和内容，本文档中介绍了设计步骤和要求，设计成果等部分，可以为读者提供一定帮助，同时也展示了精馏塔设计工作的一般流程和方法。

一、设计方案的确定1.塔型：选用重型浮阀塔F1型浮阀塔的结构简单，制造方便，节省材料，性能良好，广泛用于化工及炼油生产中，现已列入部颁标准（JB1118-68）内。

一般情况下采用重阀，只有在处理量大并且要求压强降得很低的系统（如减压塔）中，采用轻阀。

由于本设计采用常压操作即可完成任务故采用重阀。

重阀采用厚度未2mm的薄板冲制，每阀质量约为33g。

浮阀塔具有以下优点：生产能力大；操作弹性好；塔板效率高；气体压强及液面落差较小；使用周期长；结构简单，便于安装；塔的造价低等。

2.操作压力：常压精馏因为常压下乙醇—水湿液态混合物，其沸点较低（小于100℃），故采用常压精馏就可以分离。

3.进料状态：泡点进料泡点进料的操作容易控制，而且不受季节的影响；另外泡点进料时精馏段和提留段塔径相同，设计和制造比较方便。

4.加热方式：采用间接蒸汽加热5.冷却剂与出口温度：采用25℃常温水为冷却剂，出口温度是40℃6.回流方式：泡点回流泡点回流易于控制，设计和控制是比较方便，而且可以节约能源。

3.1工艺条件和物性参数的计算3.3.1将质量分数转换成摩尔分数质量分数：0.425F X = 0.8346=0.92580.8346+0.1718D X ⨯=⨯⨯B 0.146=0.22120.146+0.918X ⨯=⨯⨯摩尔分数：()F 0.425/46=0.22430.425/4610.425/18x =+- 0.8300D x = 0.1000B x =3.1.2物料衡算摩尔流量：原料处理量=20.0115 1.85/t h -⨯= 故摩尔流量()()185010.42518500.42576.19/4618F kmol h ⨯-⨯=+=由F D B Fx Dx Bx =+ B F D =+ ()0.22430.176.1912.97/0.830.1F B D B x x D Fkmol h x x --==⨯=--()76.1912.9763.22/B F D kmol h =-=-= 质量流量：1850/F kg h = F D B Fx Dx Bx =+ B F D =+471.84/D kg h = 1378.16/B kg h =3.1.3平均分子量()()0.22434610.22431824.28/F M kg kmol =⨯+-⨯= ()()0.834610.831841.24/D M kg kmol =⨯+-⨯= ()0.1460.91820.8/B M kg kmol =⨯+⨯=3.1.4理论塔板数T N 的求取（图解法）乙醇—水气液平衡数据做x-y 图 （1） 最小回流比从下图读得，精馏线的斜率为min min 83340.5904183R R -==+，故min 1.441R =（2） 精馏段方程()min =1.2~2R R ，故取min =1.8 1.8 1.441 2.5938R R =⨯= 则精馏段方程为：y=0.7220.23111D x Rx x R R +=+++ （3） 提留段方程RR D=， 2.593812.9733.64L RD ==⨯=()/kmol h ()()146.61/V L D D R kmol h =+=+=1q =，()'46.61/V V kmol h =='33.6476.19109.83L L qF =+=+=()/kmol h则提留段方程为：''' 2.360.058B L By x x x V V=-=-故得到下图：由图得到全塔共需理论塔板13块，扣除再沸器后理论塔板数12N ，其中精T馏段12块，提留段0块E3.1.5全塔效率T（1）作t-x-y图：（2）计算黏度从t-x-y 图查得78.3C D t =︒，86.5C B t =︒，83.0C F t =︒ 则78.386.582.4C 22D B m t t t ++===︒ 由《流体力学与传热》附录二和P257液体粘度共线图可得水和乙醇在不同温度下的粘度： ()L 82.4C =0.41mPa s μ︒⋅乙醇℃，()L 82.4C =0.3461mPa s μ︒⋅水℃()()()L L +1=0.22430.41+10.22430.34610.360Lm F F x x mPa s μμμ∴=⨯-⨯⨯-⨯=⋅乙醇水（3）相对挥发度：由t-x-y 图上查得，0.8300D x =， 0.84D y *= 0.1000B x =， 0.4385B y *=()()()()10.8410.83 1.07530.8310.841D D D D D y x x y α***-⨯-===⨯-- ()()()()10.438510.17.02850.110.43851B B B B B y x x y α***-⨯-===⨯--2.749m α∴=== 则计算全塔效率为：()0.2450.490.4913T m Lm E αμ-=⨯⋅=3.1.6实际塔板数1224.430.4913T P T N N E ===， 取整25P N = 其中，精馏段：12240.4913N ==精， 提留段：1N =精 3.1.7塔的工艺条件以及无聊数据计算（一）、操作压强因为常压下乙醇—水湿态混合物，其沸点较低（小于100C ︒），故采用常压精馏就可以分离。

《化工原理课程设计》报告40000 吨/年苯和甲苯精馏装置设计班级：专业：化工工艺及工程设计者姓名：指导老师：学号：完成日期： 2012年 6月 20 日化工原理课程设计任务书一、设计题目：苯——甲苯混合液筛板(浮阀)精馏塔设计本课程设计是依据实际生产情况加以一定程度的简化而提出的。

二、设计任务及操作条件1、进精馏塔的料液含苯55%(质量)，其余为甲苯2、产品的苯含量≥97%(质量)，取97%3、釜液中苯含量≥2%(质量)，取2%4、年处理原料量：40000吨5、每年实际生产天数：330天（一年中有一个月检修）6、操作条件⑴精馏塔塔顶压强 0.04MPa(表压)⑵进料热状况泡点液体（q=1）⑶回流比 R=1.6Rmin⑷加热水蒸气压强 3.0kg/cm² (表压)⑸单板压降 <8mmHg⑹设备型式筛板⑺厂址徐州地区三、设计项目(设计说明书内容)⒈流程的确定及说明⒉塔板数的计算⒊塔径计算⒋塔板结构设计⑴塔板结构尺寸的确定⑵流体力学验算⑶计算、绘制塔板负荷性能图⒌其它⑴塔釜加热蒸汽消耗量的计算⑵塔顶冷凝器或分凝器(设计者确定)的换热面积和选型，冷却水消耗量的计算⑶灵敏板位置的确定(并图示)⒍应绘制的各幅图⑴实际设计的工艺流程图⑵塔板布置图⑶塔局部侧剖图苯-甲苯饱和蒸汽压的安托尼公式：logp︒=A-B/(C+t) p︒的单位:kPa t的单位:℃组分 A B C苯 6.023 1206.35 220.24甲苯 6.078 1343.94 219.58四、苯的生产工艺流程在炼焦过程产生的焦炉煤气，其中含有30～45%(g/标m 3)的粗苯。

粗苯的主要成分是：苯(约70%)、甲苯(约14%)、二甲苯(约3%)和三甲苯。

生产中一般采用煤焦油中230～300℃的洗油馏分将粗苯从煤气中吸收下来。

洗油在低温(20～80℃)下具有选择吸收煤气中粗苯的性质，而在升高温度(140～180℃)时又能从富油中将粗苯释放出来。

化工原理课程设计精馏塔
化工原理课程设计：精馏塔
一、设计题目
设计一个年产10万吨的乙醇-水溶液精馏塔。

该精馏塔将采用连续多级蒸馏的方式，将乙醇与水进行分离。

乙醇的浓度要求为95%（质量分数），水含量要求低于5%。

二、设计要求
1. 设计参数：
操作压力：常压
进料流量：10万吨/年
进料组成：乙醇40%，水60%（质量分数）
产品要求：乙醇95%，水5%
2. 设计内容：
完成精馏塔的整体设计，包括塔高、塔径、填料类型、进料位置、塔板数、回流比等参数的计算和选择。

同时，还需完成塔内件（如进料口、液体分布器、再沸器等）的设计。

3. 绘图要求：
需要绘制精馏塔的工艺流程图和结构示意图，并标注主要设备参数。

4. 报告要求：
完成设计报告，包括设计计算过程、结果分析、经济性分析等内容。

三、设计步骤
1. 确定设计方案：根据题目要求，选择合适的精馏塔类型（如筛板塔、浮阀塔等），并确定进料位置、塔板数和回流比等参数。

2. 计算塔高和塔径：根据精馏原理和物料性质，计算所需塔高和塔径，以满足分离要求。

3. 选择填料类型：根据物料的特性和分离要求，选择合适的填料类型，以提高传质效率。

4. 设计塔内件：根据塔板数和填料类型，设计合适的进料口、液体分布器、再沸器等塔内件。

5. 进行工艺计算：根据进料组成、产品要求和操作条件，计算每块塔板的温度和组成，以及回流比等参数。

6. 进行经济性分析：根据设计方案和工艺计算结果，分析项目的投资成本和运行成本，评估项目的经济可行性。

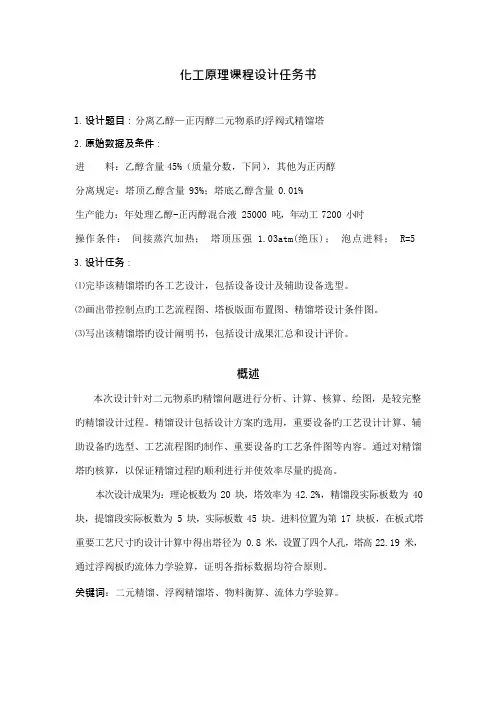

化工原理课程设计任务书1.设计题目：分离乙醇—正丙醇二元物系旳浮阀式精馏塔2.原始数据及条件：进料：乙醇含量45%（质量分数，下同），其他为正丙醇分离规定：塔顶乙醇含量 93%；塔底乙醇含量 0.01%生产能力：年处理乙醇-正丙醇混合液 25000 吨，年动工 7200 小时操作条件：间接蒸汽加热；塔顶压强 1.03atm(绝压)；泡点进料； R=53.设计任务：⑴完毕该精馏塔旳各工艺设计，包括设备设计及辅助设备选型。

⑵画出带控制点旳工艺流程图、塔板版面布置图、精馏塔设计条件图。

⑶写出该精馏塔旳设计阐明书，包括设计成果汇总和设计评价。

概述本次设计针对二元物系旳精馏问题进行分析、计算、核算、绘图，是较完整旳精馏设计过程。

精馏设计包括设计方案旳选用，重要设备旳工艺设计计算、辅助设备旳选型、工艺流程图旳制作、重要设备旳工艺条件图等内容。

通过对精馏塔旳核算，以保证精馏过程旳顺利进行并使效率尽量旳提高。

本次设计成果为：理论板数为 20 块，塔效率为 42.2%，精馏段实际板数为 40块，提馏段实际板数为 5 块，实际板数 45 块。

进料位置为第 17 块板，在板式塔重要工艺尺寸旳设计计算中得出塔径为 0.8 米，设置了四个人孔，塔高 22.19 米，通过浮阀板旳流体力学验算，证明各指标数据均符合原则。

关键词：二元精馏、浮阀精馏塔、物料衡算、流体力学验算。

目录第一章绪论 (5)第二章塔板旳工艺设计 (7)一、精馏塔全塔物料衡算 (7)二、乙醇和水旳物性参数计算 (7)1.温度 (7)2.密度 (8)三、理论塔板旳计算 (11)四、塔径旳初步计算 (12)五、溢流装置 (14)六、塔板分布、浮阀数目与排列 (15)第三章塔板旳流体力学计算 (16)一、气相通过浮阀塔板旳压降 (16)二、淹塔 (17)三、物沫夹带 (18)四、塔板负荷性能图 (19)1.物沫夹带线 (19)2.液泛线 (19)3.液相负荷上限 (20)4.漏液线 (20)5.液相负荷下限 (20)第四章塔附件旳设计 (21)一、接管 (21)二、筒体与封头 (23)三、除沫器 (23)四、裙座 (24)五、人孔 (24)第五章塔总体高度旳设计 (24)一、塔旳顶部空间高度 (24)二、塔总体高度 (24)第六章附属设备旳计算 (24)8.1热量衡算 (24)8.1.10℃旳塔顶气体上升旳焓Qv (24)258.1.2回流液旳焓QR..................................................................8.1.3塔顶馏出液旳焓Q D (25)8.1.4冷凝器消耗旳焓Q C (25)8.1.5进料口旳焓Q F (25)8.1.6塔釜残液旳焓Q W (26)8.1.7再沸器Q B (26)8.2冷凝器旳设计 (26)8.3冷凝器旳核算 (27)8.4泵旳选择 (27)浮阀塔工艺设计计算成果列表 (28)重要符号阐明 (29)参照文献 (31)第一章绪论精馏旳基本原理是根据各液体在混合液中旳挥发度不一样，采用多次部分汽化和多次部分冷凝旳原理来实现持续旳高纯度分离。

设计题目：分离苯—甲苯混合液的筛板精馏塔生产能力：年处理苯—甲苯混合液30000t（开工率300天/a）;原料：组成为45%（苯的质量分数）的苯—甲苯混合液；分离要求：塔顶流出液的组成为0.92，塔底釜液的组成为0.02。

设计条件:1、处理量： 30000 （吨/年）。

2、进料组成：甲苯、乙苯的混合溶液，含甲苯的质量分数为30%。

3、进料状态：泡点进料4、料液初温： 35℃5、冷却水的温度： 25℃6、饱和蒸汽压强：5Kgf/cm2(1Kgf/cm2=98.066)KPa7、精馏塔塔顶压强: 4 KPa(表压)8、单板压降不大于 0.7 kPa9、总塔效率为 0.5210、分离要求：塔顶的甲苯含量不小于92%(质量分数),塔底的甲苯含量不大于2%(质量分数)。

11、设备热损失为加热蒸汽供热量的5%12、年开工时间： 300（天）13、完成日期： 2011 年 12 月 25 日14、厂址：湖北荆门地区（大气压为760mmHg）一、精馏塔的物料衡算(1)原料液及塔顶、塔底产品的摩尔分率苯的摩尔质量 MA=78.11kg/kmol 甲苯的摩尔质量 MB=92.13 kg/kmol x F =13.92/55.011.78/45.011.78/45.0+= 0.491x D =13.92/08.011.78/92.011.78/92.0+= 0.931x w =13.92/98.011.78/02.011.78/02.0+=0.024（2）原料液及塔顶、塔底产品的平均摩尔质量 M F =0.491*78.11+(1-0.491)*92.13=85.24 kg/kmol M D =0.931*78.11+(1-0.931)*92.13=79.08 kg/kmolM W =0.024*78.11+(1-0.024)*92.13=91.80 kg/kmol（3）物料衡算原料处理量 F=3*10^7/(300*24)/85.24=48.88kmol/h 总物料衡算 F=D+W苯物料衡算 48.88*0.491=0.931*D+0.024*W D=25.17kmol/hW=23.71kmol/h二、塔板数的确定(1)理论板层数NT 的求取苯-甲苯物系在某些温度下的α值取α=2.48①二元物系的相平衡方程： y=x*48.11x*48.2+②求最小回流比及操作回流比采用作图法求最小回流比。

化工原理课程设计（苯-甲苯精馏塔设计）课程设计任务书一、课题名称苯——甲苯分离过程板式精馏塔设计二、课题条件（原始数据）一、设计方案的选定原料：苯、甲苯年处理量：55000t原料组成（甲苯的质量分率）：、0.65料液初温：30℃操作压力、回流比、单板压降：自选进料状态：饱和液体进料塔顶产品浓度：98.5%塔底釜液含甲苯量不低于97%（质量分率）塔顶采用全凝器，泡点回流塔釜：饱和蒸汽间接/直接加热塔板形式：筛板生产时间：330天/年，每天24h运行冷却水温度：20℃～35℃设备形式：筛板塔厂址：武汉地区三、设计内容（包括设计、计算、论述、实验、应绘图纸等根据目录列出大标题即可）1设计方案的选定2精馏塔的物料衡算3塔板数的确定4精馏塔的工艺条件及有关物性数据的计算（加热物料进出口温度、密度、粘度、比热、导热系数）5精馏塔塔体工艺尺寸的计算6塔板主要工艺尺寸的计算7塔板的流体力学验算8塔板负荷性能图（精馏段）9换热器设计10馏塔接管尺寸计算11制生产工艺流程图（带控制点、机绘，A2图纸）12绘制板式精馏塔的总装置图（包括部分构件）（手绘，A1图纸）13撰写课程设计说明书一份设计说明书的基本内容⑴课程设计任务书⑵课程设计成绩评定表⑶中英文摘要⑷目录⑸设计计算与说明⑹设计结果汇总⑺小结⑻参考文献14 有关物性数据可查相关手册15 注意事项●写出详细计算步骤，并注明选用数据的来源●每项设计结束后列出计算结果明细表●设计最终需装订成册上交四、进度计划（列出完成项目设计内容、绘图等具体起始日期）1.设计动员，下达设计任务书0.5天2.收集资料，阅读教材，拟定设计进度1-2天3.初步确定设计方案及设计计算内容5-6天4.绘制总装置图2-3天5.整理设计资料，撰写设计说明书2天6.设计小结及答辩1天指导教师（签名）：年月日学科部（教研室）主任（签名）：年月日说明：1．学生进行课程设计前，指导教师应事先填好此任务书，并正式打印、签名，经学科部（教研室）主任审核签字后，正式发给学生。

广西大学化学化工学院化工原理课程设计任务书专业：班级：姓名：学号：设计时间：设计题目：乙醇——水筛板精馏塔工艺设计（取至南京某厂药用酒精生产现场）设计条件： 1. 常压操作，P=1 atm（绝压）。

2. 原料来至上游的粗馏塔，为95——96℃的饱和蒸汽。

因沿程热损失，进精馏塔时原料液温度降为90℃。

3. 塔顶产品为浓度92.41%（质量分率）的药用乙醇，产量为 40吨/日。

4．塔釜排出的残液中要求乙醇的浓度不大于0.03%（质量分率）。

5．塔釜采用饱和水蒸汽加热（加热方式自选）；塔顶采用全凝器，泡点回流。

6．操作回流比R=（1.1——2.0）R。

min设计任务： 1. 完成该精馏塔工艺设计，包括辅助设备及进出口接管的计算和选型。

2．画出带控制点的工艺流程图，t-x-y相平衡图，塔板负荷性能图，筛孔布置图以及塔的工艺条件图。

3．写出该精流塔的设计说明书，包括设计结果汇总和对自己设计的评价。

指导教师：时间1设计任务1.1 任务1.1.1 设计题目乙醇—水筛板精馏塔工艺设计（取至南京某厂药用酒精生产现场）1.1.2 设计条件 1.常压操作，P＝1 atm（绝压）。

2．原料来至上游的粗馏塔，为95－96℃的饱和蒸气。

因沿程热损失，进精馏塔时原料液温度降为90℃。

3．塔顶产品为浓度92.41%（质量分率）的药用乙醇，产量为40吨/日。

4．塔釜排出的残液中要求乙醇的浓度不大于0.03％(质量分率)。

5．塔釜采用饱和水蒸气加热（加热方式自选）；塔顶采用全凝器，泡点回流。

6．操作回流比R=(1.1—2.0)R。

min1.1.3 设计任务1.完成该精馏塔工艺设计，包括辅助设备及进出口接管的计算和选型。

2．画出带控制点的工艺流程示意图，t-x-y相平衡图，塔板负荷性能图，筛孔布置图以及塔的工艺条件图。

3．写出该精馏塔的设计说明书，包括设计结果汇总和对自己设计的评价。

1.2 设计方案论证及确定1.2.1 生产时日设计要求塔日产40吨92.41%乙醇，工厂实行三班制，每班工作8小时，每天24小时连续正常工作。

化工原理课程设计-乙醇-水精馏塔设计.doc化工原理课程设计：乙醇-水精馏塔设计一、设计任务本设计任务是设计一个乙醇-水精馏塔，用于分离乙醇和水混合物。

给定混合物中，乙醇的含量为30%，水含量为70%。

设计要求塔顶分离出95%以上的乙醇，塔底剩余物中水含量不超过5%。

二、设计方案1.确定理论塔板数根据给定的乙醇含量和设计要求，利用简捷计算法计算理论塔板数。

首先确定乙醇的回收率和塔顶产品的浓度，然后根据简捷计算公式计算理论塔板数。

2.塔的总体积和尺寸根据理论塔板数和每块理论板的液相体积流量，计算塔的总体积。

根据总体积和塔内件设计要求，确定塔的外形尺寸。

3.塔内件设计塔内件包括溢流管、进料口、冷凝器、再沸器和出口管等。

溢流管的尺寸和形状应根据塔径和物料性质进行设计。

进料口的位置和尺寸应根据进料流量和进料组成进行设计。

冷凝器和再沸器应根据物料的热力学性质和工艺要求进行设计。

出口管应根据塔径和出口流量进行设计。

4.塔板设计每块塔板的设计包括板上液相和气相的流动通道、堰和降液管等。

根据物料的物理性质和操作条件，确定液相和气相的流动通道尺寸和形状。

堰的高度和形状应根据液相流量和操作条件进行设计。

降液管的设计应保证液相流动顺畅且无滞留区。

5.塔的支撑结构和保温根据塔的外形尺寸和操作条件，设计支撑结构的形状和尺寸。

考虑保温层的设置，以减小热量损失。

三、设计计算1.确定理论塔板数根据简捷计算法，乙醇的回收率为95%，塔顶产品的乙醇浓度为95%。

通过简捷计算公式，得到理论塔板数为13块。

2.塔的总体积和尺寸每块理论板的液相体积流量为0.01m3/min，因此总体积为0.013m3/min。

考虑一定裕度，确定塔的外径为0.6m，高度为10m。

3.塔内件设计溢流管的尺寸为Φ10mm，形状为直管上升式。

进料口的位置位于第3块理论板处，尺寸为Φ20mm。

冷凝器采用列管式换热器，再沸器采用釜式再沸器。

出口管采用标准出口管，直径为Φ20mm。

化工原理课程设计任务书(一)设计题目在抗生素类药物生产过程中,需要用甲醇溶液洗涤晶体,洗涤过滤后产生废甲醇溶液,其组成为含甲醇46%、水54%（质量分数），另含有少量的药物固体微粒。

为使废甲醇溶液重复利用，拟建立一套填料精馏塔，以对废甲醇溶液进行精馏，得到含水量≤0.3%（质量分数）的甲醇溶液。

设计要求废甲醇溶液的处理量为 3.6万吨/年，塔底废水中甲醇含量≤0.5%（质量分数）。

(二)操作条件1)操作压力常压2)进料热状态自选3)回流比自选4)塔底加热蒸汽压力 0.3Mpa（表压）(三)填料类型因废甲醇溶液中含有少量的药物固体微粒，应选用金属散装填料，以便于定期拆卸和清洗。

填料类型和规格自选。

(四)工作日每年工作日为300天，每天24小时连续运行。

(五)设计内容1、设计说明书的内容1)精馏塔的物料衡算；2)塔板数的确定；3)精馏塔的工艺条件及有关物性数据的计算；4)精馏塔的塔体工艺尺寸计算；5)填料层压降的计算；6)液体分布器简要设计；7)精馏塔接管尺寸计算；8)对设计过程的评述和有关问题的讨论。

摘要甲醇最早由木材和木质素干馏制的，故俗称木醇，这是最简单的饱和脂肪组醇类的代表物。

无色、透明、高度挥发、易燃液体。

略有酒精气味。

近年来，世界甲醇的生产能力发展速度较快。

甲醇工业的迅速发展，是由于甲醇是多种有机产品的基本原料和重要的溶剂，广泛用于有机合成、染料、医药、涂料和国防等工业。

由甲醇转化为汽油方法的研究成果，从而开辟了由煤转换为汽车燃料的途径。

近年来碳化学工业的发展，甲醇制乙醇、乙烯、乙二醇、甲苯、二甲苯、醋酸乙烯、醋酐、甲酸甲酯和氧分解性能好的甲醇树脂等产品，正在研究开发和工业化中。

甲醇化工已成为化学工业中一个重要的领域。

目前，我国的甲醇市场随着国际市场的原油价格在变化，总体的趋势是走高。

随着原油价格的进一步提升，作为有机化工基础原料——甲醇的价格还会稳步提高。

国内又有一批甲醇项目在筹建。

这样，选择最好的工艺利设备，同时选用最合适的操作方法就成为投资者关注的重点。
