三坐标操作规范范文三维坐标操作规范是对于使用三维坐标进行测量、定位、设计等工作的操作人员所需遵守的规范。
这些规范旨在确保操作的准确性和一致性，以提高工作效率和减少错误。
以下是一个关于三维坐标操作规范的示例，共计1200字以上。
一、测量规范：1.在测量前，应保证测量仪器的准确性和可靠性，并进行校准。
校准应在测量前进行，并定期检查仪器的准确性。
2.在进行测量时，应尽量减小误差。
注意避免因弯曲或拉伸的测量杆造成的误差，在使用时要保持杆的直线状态。
3.在测量时，应尽量避免干扰因素的影响。
如有可能，应远离可能干扰测量结果的电磁场、金属结构或其他物体，以免影响测量结果的准确性。
4.测量前应确保工作环境安全，如有需要，应采取必要的防护措施，如佩戴安全帽、手套等。
5.测量结束后，应及时清理测量仪器，并将其放置在安全的地方，以防止损坏或丢失。
二、定位规范：1.在进行三维坐标定位时，应清晰地标示出对象的位置和方向。
可以使用符号、图形或颜色来标示，以方便操作人员进行定位。
2.在进行三维坐标定位时，应根据测量结果进行精确定位。
根据需要，可以使用放大镜等工具进行更精确的定位。
3.在定位时，应尽量减小误差。
注意避免因位置偏移、旋转不准确等原因造成的误差。
4.定位结束后，应将定位结果记录下来，并标记在相应的位置上。
保留记录以备日后参考。
三、设计规范：1.设计时应遵循客户需求和工程要求，合理确定设计方案。
根据需要，可以使用三维建模软件进行辅助设计。
2.在进行三维建模时，应注意几何关系的准确性和完整性。
确保图形的各个元素之间的关系合理明确，以提高设计的可读性和可操作性。
3.在进行三维建模时，应注意保持设计的一致性。
遵循相同的尺寸单位、比例尺和坐标系，以确保不同部分之间的协调性。
4.设计结束后，应对设计结果进行审查和验证。
根据需要，可以进行仿真和模拟验证，以确保设计的可行性和可靠性。
四、数据处理规范：1.在进行三维坐标数据处理时，应使用专业的软件工具。

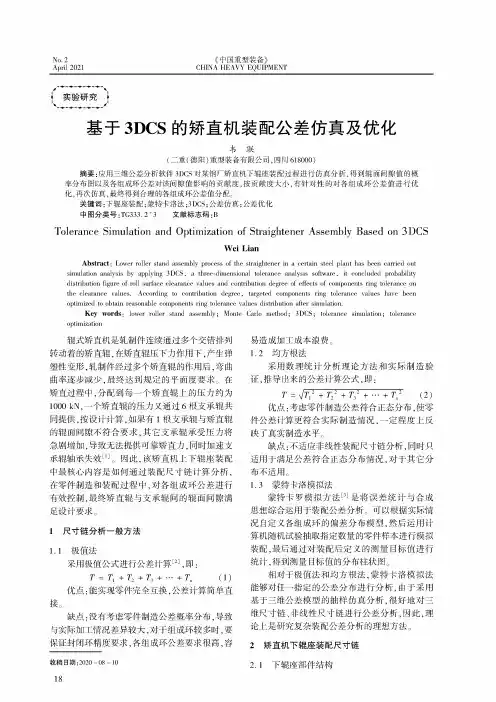

《中国重型装备》CHIPAHEAVYEQUIPMENTNo. 2Aprii 2021厂“ “、♦实验研究♦基于3DCS 的矫直机装配公差仿真及优化韦联（二重（德阳）重型装备有限公司，四川618000）摘要:应用三维公差分析软件3DCS 对某钢厂矫直机下辐座装配过程进行仿真分析,得到辐面间隙值的概 率分布图以及各组成环公差对该间隙值影响的贡献度,按贡献度大小，有针对性的对各组成环公差值进行优 化,再次仿真,最终得到合理的各组成环公差值分配。
关键词:下辐座装配;蒙特卡洛法;3DCS;公差仿真;公差优化中图分类号:TG333.2*3 文献标志码:BTolerance Simuiation and Optimization of Straightener Assembiy Based on 3DCSWei LianAbstraC : Lower roller stand assembly process of the straightener in a certain steel plant has been carried outsimulation analysis by applying 3DCS, a three-dimensionai telerance analysis software, it cencluded probability distribution figuro of roli surface clearance values and contribution deeree of effects of components ring tolerance onthe clearance values. According te conWibuUon degree , taraeted components ring tolerance values have beenoptimized te obtain reasonable components ring tolerance ealues disWiXuUon after simulation.Key wordt : lower roller stand assembly ; Monte optimization辐式矫直机是轧制件连续通过多个交错排列 转动着的矫直辐，在矫直辐压下力作用下,产生弹塑性变形,轧制件经过多个矫直辐的作用后,弯曲 曲率逐步减少，最终达到规定的平面度要求。
欢迎使用3DCS Analyst CAA V53DCS软件使用说明书基于CATIA V5的图形公差分析3DCS Analyst, CAA V5 Based 软件由Dimensional Control Systems, Inc.(Dassault Systems公司合作伙伴) 出品。
©1994-2012 Dimensional Control Systems, Inc.版权所有©中文版有ETA编译（2.0版）如有任何建议请联系技术支持目录目录 (2)第一课：3DCS模型概述 (5)1.1启动3DCS Analyst, CAA V5 (9)1.2网格显示菜单(Display Mesh) (10)1.3参数(Preferences) (13)1.4图形分析菜单(Graphical Analysis Menu) (18)1.5统计分析菜单（Statistical Analysis Menu） (20)1.6模型创建菜单（Model Creation Menu ） (25)1.7特征创建浏览（Feature Creation Review） (30)第二课：开始建立新的模型 (34)2.1插入零件 (35)2.2更改零件参数 (36)第三课：测量 (43)3.1 创建上部间隙测量 (43)3.2 创建下部间隙测量值 (51)3.3创建特征之间的间距测量 (52)3.4平移Headlamp和Turnlamp使之与Bracket分离。
(55)第四课创建装配 (58)4.1 特征创建（Feature Creation） (60)4.2创建Slot（槽）功能（Slot Function） (65)4.3创建Turnlamp装配 (67)4.4创建Headlamp装配 (73)第五课：创建公差 (80)5.1 为零件Bracket添加公差 (81)5.2 为Headlamp和Turnlamp添加公差 (85)第六课：模型分析 (89)6.1运行分析 (90)6.2运行GeoFactor (92)第七课：创建夹具 (95)7.1更新模型。
欢迎使用3DCS Analyst CAA V53DCS软件使用说明书基于CATIA V5的图形公差分析3DCS Analyst, CAA V5 Based 软件由Dimensional Control Systems, Inc.(Dassault Systems公司合作伙伴) 出品。
©1994-2012 Dimensional Control Systems, Inc.版权所有©中文版有ETA编译（2.0版）如有任何建议请联系技术支持目录目录 (2)第一课：3DCS模型概述 (5)1.1启动3DCS Analyst, CAA V5 (9)1.2网格显示菜单(Display Mesh) (10)1.3参数(Preferences) (13)1.4图形分析菜单(Graphical Analysis Menu) (18)1.5统计分析菜单（Statistical Analysis Menu） (20)1.6模型创建菜单（Model Creation Menu ） (25)1.7特征创建浏览（Feature Creation Review） (30)第二课：开始建立新的模型 (34)2.1插入零件 (35)2.2更改零件参数 (36)第三课：测量 (43)3.1 创建上部间隙测量 (43)3.2 创建下部间隙测量值 (51)3.3创建特征之间的间距测量 (52)3.4平移Headlamp和Turnlamp使之与Bracket分离。
(55)第四课创建装配 (58)4.1 特征创建（Feature Creation） (60)4.2创建Slot（槽）功能（Slot Function） (65)4.3创建Turnlamp装配 (67)4.4创建Headlamp装配 (73)第五课：创建公差 (80)5.1 为零件Bracket添加公差 (81)5.2 为Headlamp和Turnlamp添加公差 (85)第六课：模型分析 (89)6.1运行分析 (90)6.2运行GeoFactor (92)第七课：创建夹具 (95)7.1更新模型。

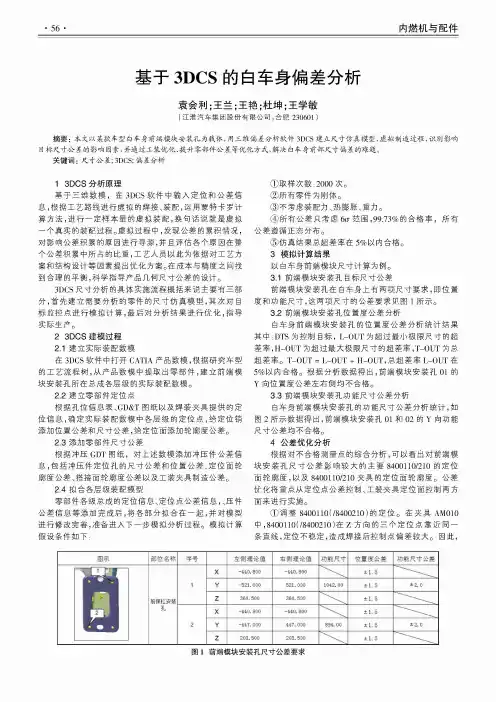

• 56•内燃机与配件基于3DCS的白车身偏差分析袁会利；王兰;王艳;杜坤；王学敏(江淮汽车集团股份有限公司，合肥230601)摘要：本文以某款车型白车身前端模块安装孔为载体，用三维偏差分析软件3D C S建立尺寸仿真模型，虚拟制造过程，识别影响目标尺寸公差的影响因素，并通过工装优化、提升零部件公差等优化方式，解决白车身前部尺寸偏差的难题。
关键词：尺寸公差；3DCS;偏差分析13D C S分析原理基于三维数模，在3DCS软件中输入定位和公差信 息，根据工艺路线进行虚拟的焊接、装配，运用蒙特卡罗计 算方法，进行一定样本量的虚拟装配，换句话说就是虚拟 一个真实的装配过程。
虚拟过程中，发现公差的累积情况，对影响公差积累的原因进行寻源，并且评估各个原因在整 个公差积累中所占的比重，工艺人员以此为依据对工艺方 案和结构设计等因素提出优化方案。
在成本与精度之间找 到合理的平衡，科学指导产品几何尺寸公差的设计。
3DCS尺寸分析的具体实施流程概括来说主要有三部 分，首先建立需要分析的零件的尺寸仿真模型，其次对目 标监控点进行模拟计算，最后对分析结果进行优化，指导 实际生产。
2 3D C S建模过程2.1建立实际装配数模在3DCS软件中打开CATIA产品数模，根据研究车型 的工艺流程树，从产品数模中提取出零部件，建立前端模 块安装孔所在总成各层级的实际装配数模。
2.2 建立零部件定位点根据孔位信息表、GD&T图纸以及焊装夹具提供的定 位信息，确定实际装配数模中各层级的定位点，给定位销 添加位置公差和尺寸公差，给定位面添加轮廓度公差。
2.3添加零部件尺寸公差根据冲压GDT图纸，对上述数模添加冲压件公差信 息，包括冲压件定位孔的尺寸公差和位置公差、定位面轮 廓度公差、搭接面轮廓度公差以及工装夹具制造公差。
2.4拟合各层级装配模型零部件各级总成的定位信息、定位点公差信息，、压件 公差信息等添加完成后，将各部分拟合在一起，并对模型 进行修改完善，准备进入下一步模拟分析过程。
