双闭环直流调速系统特性与原理双闭环直流调速系统是一种用于控制直流电动机转速的调速系统。
它由两个闭环控制回路组成,分别是转速外环和电流内环。
其中,转速外环控制直流电机的转速,通过调节电压来控制直流电机的转矩;而电流内环则控制直流电机的电流,通过调节电压来控制直流电机的转矩。
1.稳定性:双闭环控制系统能够有效地控制直流电动机的转速和电流,使其在运行过程中保持稳定的转矩输出。
通过转速外环对转速进行控制,可以实现精确的转速调节;而电流内环则能够控制电机的电流,防止过载和短路等故障。
2.响应速度:双闭环控制系统的转速外环具有较快的响应速度,能够实现快速的转速调节。
而电流内环的响应速度则相对较慢,主要起到电机保护的作用。
3.鲁棒性:双闭环控制系统具有较好的鲁棒性,能够对外部干扰和参数变化具有一定的抗干扰能力。
通过合理的控制策略和参数调整,可以提高系统的鲁棒性。
1.转速外环控制原理:转速外环将输出电压与给定的转速进行比较,得到转速误差,并通过调节电压反馈回内环控制器中。
转速外环控制器通常采用PI控制器,根据转速误差和积分项来控制输出电压。
通过不断调节输出电压,使得转速误差趋于零,从而实现对直流电机转速的调节。
2.电流内环控制原理:电流内环控制器将输出电压与给定的电流进行比较,得到电流误差,并通过调节输出电压来控制电流。
电流内环控制器通常也采用PI控制器,根据电流误差和积分项来控制输出电压。
通过不断调节输出电压,使得电流误差趋于零,从而实现对直流电机电流的调节。
3.反馈信号处理:双闭环直流调速系统中,转速和电流测量信号需要经过滤波和放大等处理,以便传递给控制器进行计算。
滤波器通常采用低通滤波器,用于去除高频噪声,放大器则用于放大信号强度。
4.控制指令处理:由上位机或人机界面输入的控制指令需要经过处理,包括限幅、线性化等,以确保输入信号符合控制系统的要求。
处理后的指令将送入控制器,进行计算和控制输出电压。
通过双闭环直流调速系统的控制,可以实现对直流电机的转速和电流的精确调节,并具有较好的稳定性、响应速度和鲁棒性,广泛应用于工业自动化领域。
双闭环直流调速系统ACR设计双闭环直流调速系统(ACR)是一种使用两个反馈环来控制直流电机转速的系统。
其中一个环,被称为速度环(内环),用来控制电机的速度;另一个环,被称为电流环(外环),用来控制电机的电流。
ACR系统能够提供更精确的转速控制,同时能够保护电机免受过流和过载的损坏。
ACR系统的设计首先需要确定控制器的参数。
其中,内环控制器的参数包括比例增益(Kp)和积分时间(Ti);外环控制器的参数包括比例增益(Kp)和积分时间(Ti)。
这些参数需要根据实际系统的需求来选择,可以通过试验和调整来获得最佳参数。
在内环控制器中,比例增益决定了速度误差与输出调节器输入信号之间的比例关系,即输出调节器的输出值与速度误差的乘积。
积分时间决定了对速度误差的积分时间长度,即速度误差累计值。
在外环控制器中,比例增益决定了电流误差与输出调节器输入信号之间的比例关系,即输出调节器的输出值与电流误差的乘积。
积分时间决定了对电流误差的积分时间长度,即电流误差累计值。
ACR系统的设计还需要确定速度传感器和电流传感器的类型和位置。
速度传感器用于测量电机的转速,可以选择编码器、霍尔传感器等;电流传感器用于测量电机的电流,可以选择霍尔传感器、感应电流传感器等。
这些传感器需要合理安装在电机上,以确保准确测量电机的转速和电流。
在系统工作时,ACR系统通过测量电机的转速和电流,并与设定值进行比较,计算得到速度误差和电流误差。
然后,内环控制器根据速度误差来产生控制信号,控制电机的速度接近设定值;外环控制器根据电流误差来产生控制信号,控制电机的电流接近设定值。
这些控制信号通过功率放大器输出到电机,实现对电机速度和电流的控制。
ACR系统的设计需要考虑诸多因素,如电机的负载特性、速度和电流的响应时间、系统的稳定性等。
通过合理选择控制器的参数和传感器的类型和位置,采取适当的控制策略,可以实现高精度、高效率的直流电机调速系统。
双闭环直流调速系统工作原理1.系统结构:双闭环直流调速系统主要由两个闭环控制组成,即速度内环和电流外环。
速度内环控制器接收速度设定值和速度反馈信号,通过计算得到电流设定值,并发送给电流外环控制器。
电流外环控制器接收电流设定值和电流反馈信号,通过计算得到电压设定值,并输出给电源控制器。
电源控制器接收电压设定值和电源反馈信号,通过调节电源输出电压,以确保电机输出的电压和电流符合控制要求。
2.速度内环控制:速度内环控制器是实现速度调节的关键部分。
它通过比较速度设定值和速度反馈信号,得到速度差,然后根据速度差来调节电流设定值。
控制器根据速度差的大小来调整电流设定值的大小,如果速度差较大,则增大电流设定值;如果速度差较小,则减小电流设定值。
通过不断调整电流设定值,使得速度差逐渐减小,最终达到设定的速度。
3.电流外环控制:电流外环控制器是为了保证电流的稳定性而设置的闭环控制。
它接收电流设定值和电流反馈信号,通过比较二者的差异,计算得到电压设定值。
控制器根据电流设定值和电流反馈信号的差异来调整电压设定值的大小,如果电流差较大,则增大电压设定值;如果电流差较小,则减小电压设定值。
通过不断调整电压设定值,使得电流差逐渐减小,最终达到设定的电流。
4.电源控制:电源控制器是为了保证电机输出的电压和电流符合控制要求而设置的。
它接收电压设定值和电源反馈信号,通过调节电源输出电压来实现电机的调速。
当电压设定值与电源反馈信号存在差异时,控制器会相应地改变电源输出电压,使得电机的电压和电源设定值尽可能接近。
通过不断调整电压输出,最终使得电机的电压和电流稳定在设定值。
5.系统优点:双闭环直流调速系统能够实现对电机的精确调节,具有较高的速度和电流控制精度。
通过速度内环和电流外环的联合控制,可以准确地调节电机的转速,并且能够自动调整输出电流,适应不同负载。
此外,该系统还具有较好的稳定性和抗干扰能力,在外界干扰较大时仍能保持较高的控制精度。
双闭环直流调速系统设计1.电机数学模型的建立首先要建立电机的数学模型,这是设计双闭环直流调速系统的基础。
根据电机的参数和运动方程,可以得到电机的数学模型,一般为一组耦合的非线性微分方程。
2.速度内环设计速度内环负责实现期望速度的跟踪控制。
常用的设计方法是采用比例-积分(PID)控制器。
PID控制器的输出是速度的修正量,通过与期望速度相减得到速度误差,然后根据PID算法计算控制器输出。
PID控制器的参数调节是一个关键问题,可以通过试探法、经验法或优化算法等方法进行调节,以实现最佳的速度跟踪性能。
3.电流外环设计电流外环的作用是保证电机的电流输出与速度内环控制输出的一致性。
一般采用PI调节器进行设计。
PI调节器的参数通过试探法、经验法或优化算法等方法进行调节,以实现电流输出的稳定性。
4.稳定性分析与系统稳定控制设计好速度内环和电流外环后,需要对系统的稳定性进行分析。
稳定性分析可以通过线性化方法、根轨迹法、频率响应法等方法进行。
分析得到系统的自然频率、阻尼比等参数后,可以根据稳定性准则进行系统稳定控制。
常用的控制方法包括模型预测控制、广义预测控制、滑模控制等。
5.鲁棒性设计在双闭环直流调速系统设计中,鲁棒性是一个重要的指标。
通过引入鲁棒性设计方法,可以提高系统对参数扰动和外部干扰的抑制能力。
常用的鲁棒性设计方法包括H∞控制、μ合成控制等。
以上是双闭环直流调速系统设计的一般步骤,具体的设计过程可能因实际应用和控制要求的不同而有所差异。
设计双闭环直流调速系统需要深入了解电机的特性和系统的控制需求,综合运用控制理论和工程方法,通过模拟仿真和实验验证来不断调整和优化控制参数,以实现系统的高性能调速控制。
双闭环直流电机调速系统设计在今天的科技世界里,电机就像是家里的“万能小助手”,无处不在。
你想想,电风扇、洗衣机、甚至小汽车,都少不了它们的身影。
而双闭环直流电机调速系统就是这个小助手的“智囊团”,让它在各种环境中游刃有余,真是个神奇的存在。
今天,我们就来聊聊这个系统是怎么工作的,听起来是不是有点高大上?别担心,咱们用通俗易懂的语言来探讨,让你在闲聊中也能装装逼!1. 什么是双闭环控制?1.1 直流电机的基本知识直流电机,这东西其实就是通过直流电来转动的电机,简单说,就是通过电流来产生磁场,让电机的轴子转动起来。
想象一下,你在玩一辆遥控小车,控制它的速度和方向,其实和电机的工作原理类似。
电流大了,小车跑得快;电流小了,小车就慢了。
是不是很简单?不过,要把这个电机调得又快又稳,就得靠我们的双闭环系统了。
1.2 双闭环系统的工作原理双闭环控制,顾名思义,分为两个环,一个是速度环,一个是电流环。
速度环就像是你的眼睛,时刻盯着电机的转速,确保它不会跑偏。
而电流环就像是你的手,及时调整电机所需的电流,让它在需要的时候有充足的动力。
就好比你骑自行车,风一吹,你得用力蹬脚踏,让车子稳稳前行,这就是速度和电流的配合。
两者相辅相成,形成了一个良性的循环,确保电机在各种负载下都能稳定工作。
2. 设计双闭环系统的重要性2.1 提高系统性能你想啊,电机如果没有双闭环控制,开得快的时候,可能转速就飙到天上,没法控制;慢的时候,又感觉力不从心。
这就像你打球,想要扣篮却被卡在了框下,真是让人心急火燎!而有了双闭环系统,电机就能在不同的环境中保持稳定的转速,性能大大提升。
无论是重载还是轻载,电机都能游刃有余,根本不在话下。
2.2 降低能耗再来谈谈能耗的问题。
我们都知道,能源危机可是个大麻烦。
双闭环系统能够通过实时监测和调节,确保电机在最优状态下运行,从而降低能耗。
想象一下,省电就像是在家里随便找零花钱,谁不乐意呢?通过科学合理的控制,电机就能用更少的电,做更多的事,真是一举两得!3. 实际应用案例3.1 工业自动化说到双闭环系统的实际应用,那可真是多得数不过来。
双闭环直流调速系统原理介绍双闭环直流调速系统由两个环路组成,速度环和电流环。
速度环控制电机的速度,使其始终保持在设定值附近,而电流环控制电机的电流,保证电机的负载特性和响应速度。
速度环和电流环是相互独立的控制过程,通过串联连接实现整体调速控制。
速度环负责对电机转速进行调节,基本原理是将实际转速与设定转速进行比较,然后根据差值计算出调节量,最后通过调节电机的输入电压实现转速调节。
速度环的核心是比例-积分(PI)控制器,通过设定合适的比例系数和积分时间,可以实现对转速的精确调节。
速度环还可以加入速度前馈器,将速度设定值的变化率作为额外输入信号,进一步提高系统的响应速度和稳定性。
电流环负责对电机的电流进行调节,保证电机的负载特性和响应速度。
电流环的基本原理是将实际电流与设定电流进行比较,然后根据差值计算出调节量,最后通过调节电机的输入电压或电流实现电流调节。
电流环的核心也是比例-积分(PI)控制器,通过设定合适的比例系数和积分时间,可以实现对电流的精确调节。
电流环还可以加入电流前馈器,将电流设定值的变化率作为额外输入信号,进一步提高系统的响应速度和稳定性。
双闭环直流调速系统中,速度环和电流环之间通过串联连接的方式进行控制。
速度环输出电压指令作为电流环的输入电流设定值,电流环通过调节电机的输入电流实现电流调节。
而电流环输出电压指令作为速度环的输入电压设定值,速度环通过调节电机的输入电压实现转速调节。
通过这种双重反馈的控制方式,可以实现对电机转速和电流的精确控制。
1.精确控制:通过精确的调节速度环和电流环的参数,可以实现对电机转速和电流的精确控制,满足不同工况下的要求。
2.快速响应:双闭环结构可以利用速度环和电流环的双重反馈信息,在系统受到外部扰动时,能够快速调节输出,保持稳定的运行状态。
3.负载适应性:通过电流环的控制,可以根据电机所承受的外部负载变化,自动调整输出电压或电流,保持电机的运行稳定性和性能。
直流双闭环调速系统设计与仿真一、直流双闭环调速系统的基本原理电流环用于控制电机的电流,通过测量电机的电流反馈信号与给定的电流信号进行比较,得到误差信号,然后经过PID控制器计算控制信号,最后通过逆变器输出给电机控制电流。
二、直流双闭环调速系统的设计1.确定系统参数:包括电机的转矩常数,转矩惯量,电感,电阻等参数。
2.设计速度环控制器:根据转速信号和转速误差信号,设计速度环控制器的传递函数。
可以选择PID控制器,也可以选择其他类型的控制器。
3.设计电流环控制器:根据电流信号和电流误差信号,设计电流环控制器的传递函数。
同样可以选择PID控制器或其他类型的控制器。
4.进行系统仿真:将设计好的速度环和电流环控制器加入电机模型,进行系统仿真。
通过调整控制器参数,观察系统的响应特性,可以优化系统性能。
5.调整控制参数:根据仿真结果,调整控制器的参数,使系统响应更加快速、稳定。
三、直流双闭环调速系统的仿真1.定义系统模型:建立直流电机的状态方程,包括速度环和电流环的动态方程。
2.设定系统初始条件和输入信号:设置电机的初始状态和给定的转速信号以及电流信号。
3.选择控制器类型和参数:根据设计要求,选择控制器类型和参数。
可以选择PID控制器,并根据调试经验选择合适的参数。
4.搭建控制系统模型:将速度环和电流环的控制器模型和电机模型连接在一起,构建闭环控制系统模型。
5.进行系统仿真:利用MATLAB或其他仿真软件进行系统仿真,根据给定的转速信号和电流信号,观察系统的响应特性。
四、直流双闭环调速系统的优化1.参数调整:根据仿真结果,调整控制器的参数,使系统的性能得到优化。
可以通过试探法或自适应调节方法进行参数调整。
2.饱和处理:考虑到电机的饱和特性,可以在控制器中添加饱和处理模块,以提高系统的稳定性和抗干扰能力。
3.鲁棒性设计:考虑到系统参数的不确定性,可以采用鲁棒控制方法,提高系统的鲁棒性能。
4.死区补偿:在电机控制中常常会出现死区现象,可以在控制器中添加死区补偿模块,以减小死区对系统性能的影响。

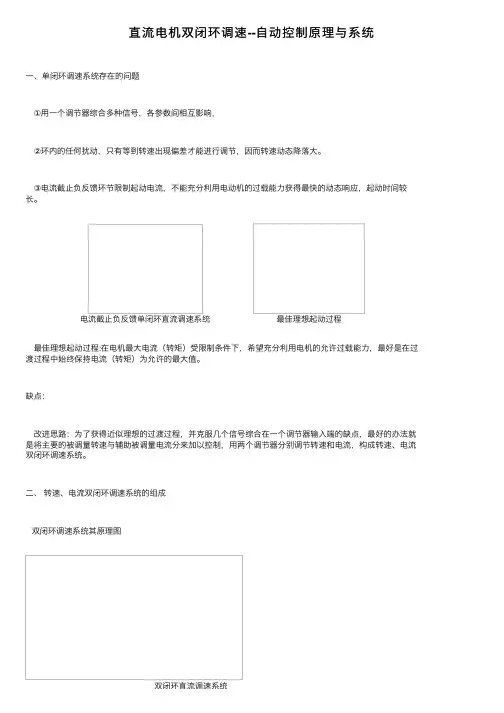

直流电机双闭环调速--⾃动控制原理与系统⼀、单闭环调速系统存在的问题①⽤⼀个调节器综合多种信号,各参数间相互影响,②环内的任何扰动,只有等到转速出现偏差才能进⾏调节,因⽽转速动态降落⼤。
③电流截⽌负反馈环节限制起动电流,不能充分利⽤电动机的过载能⼒获得最快的动态响应,起动时间较长。
电流截⽌负反馈单闭环直流调速系统最佳理想起动过程最佳理想起动过程:在电机最⼤电流(转矩)受限制条件下,希望充分利⽤电机的允许过载能⼒,最好是在过渡过程中始终保持电流(转矩)为允许的最⼤值。
缺点:改进思路:为了获得近似理想的过渡过程,并克服⼏个信号综合在⼀个调节器输⼊端的缺点,最好的办法就是将主要的被调量转速与辅助被调量电流分来加以控制,⽤两个调节器分别调节转速和电流,构成转速、电流双闭环调速系统。
⼆、转速、电流双闭环调速系统的组成双闭环调速系统其原理图双闭环直流调速系统双闭环直流调速系统静态结构图静态结构图系统特点(1)两个调节器,⼀环嵌套⼀环;速度环是外环,电流环是内环。
(2)两个PI调节器均设置有限幅;⼀旦PI调节器限幅(即饱和),其输出量为恒值,输⼊量的变化不再影响输出,除⾮有反极性的输⼊信号使调节器退出饱和;即饱和的调节器暂时隔断了输⼊和输出间的关系,相当于使该调节器处于断开。
⽽输出未达限幅时,调节器才起调节作⽤,使输⼊偏差电压在调节过程中趋于零,⽽在稳态时为零。
(3)电流检测采⽤三相交流电流互感器;(4)电流、转速均实现⽆静差。
由于转速与电流调节器采⽤PI调节器,所以系统处于稳态时,转速和电流均为⽆静差。
转速调节器ASR输⼊⽆偏差,实现转速⽆静差。
三、双闭环调速系统的静特性双闭环系统的静特性如图所⽰特点:1)n0-A 的特点①ASR不饱和。
②ACR不饱和。
或n0为理想空载转速。
此时转速n与负载电流⽆关,完全由给定电压所决定。
电流给定有如下关系??因ASR不饱和,,故。
n0A这段静特性从⼀直延伸到。
2)A—B段①ASR饱和。
双闭环直流调速系统双闭环直流调速系统是一种电力电子变换器设计用于控制直流电机转速的重要方法。
它使用两个控制循环,内环控制电机转速,外环控制负载的速度变化。
其中一般采用PI控制器,理论上能够在滞后角度及相位裕量方面提供相应的保障。
本文将对双闭环直流调速系统进行详细讲解。
系统结构双闭环直流调速系统包含两个主要部分:电机和电力电子变换器。
电机是系统的执行部分,它将电能转化为机械能。
电力电子变换器则是将电源接通到电机的途径。
其包含整流器/变频器、PWM控制器和功率放大器等组成部分。
在系统中,电力电子变换器通过对电流、电压和功率方面的控制,实现对电机的控制。
双闭环直流调速系统包含两个控制环路,内环和外环。
内环用于控制电机的转速,外环用于控制负载的变化速度。
内环控制器与电机直接耦合,接受电机转速控制信号,并控制电机驱动电压或电流。
外环控制器将负载反馈信号与期望速度信号进行比较,并计算出负载期望机械功率。
内环控制器为外环控制器提供实时电机转速,以便自动调整期望速度。
内部控制环路内环是双闭环直流调速系统的核心部分,它使用反馈控制技术控制电机转速。
内环控制器接受来自电机的反馈信号,并根据电机实际转速和期望转速之间的差异来控制驱动电压或电流。
转速反馈可以使用反电动势(EMF)或霍尔传感器来实现。
最常用的电机控制器是基于PI型控制器。
此控制器将PID控制(比例、积分、微分控制)的K值设定为0(因为在直流电机控制中微分控制几乎不可行),并针对不同比例和积分控制来为电机控制提供所需的响应特性。
反馈中的延迟和其他因素会导致偏差,因此比例控制器通常用于加速响应。
积分控制器用于使系统更加稳定,以响应慢速变化。
这些控制器参数通常是根据预期转速、电压和电流范围进行调整。
系统优缺点优点1.与传统的直流调速系统相比,双闭环直流调速系统能够更好地控制直流电机的转速。
内外环的设计使得控制速度响应更快,同时提高了系统的稳定性。
2.内环和外环控制器,使用的是速度反馈,可实时监测直流电机的转速,以控制电压和电流从而实现所需功率/MN的输出。
双闭环直流调速系统介绍
系统由两个主要的闭环控制回路组成:速度环和电流环。
速度环是系统的外环控制回路,其作用是根据用户对电机转速的需求进行反馈控制。
速度传感器测量电机的转速,并将测量值与设定值进行比较,产生差值作为输入信号。
这个差值通过控制器(通常为PID控制器)进行处理,并输出一个调节信号。
调节信号通过控制执行器(如PWM控制器)调节电机的输入电压或电流,从而控制电机的转速。
速度环的目标是使电机的转速稳定在用户设定的值附近。
电流环是系统的内环控制回路,其作用是根据速度环的输出信号来补偿负载扰动和电机参数变化所引起的转矩变化。
电流环的输入信号为速度环的输出调节信号,通过控制器处理后,输出一个电流指令。
这个电流指令通过控制执行器调节电机的输入电压或电流,从而控制电机的转矩。
电流环的目标是使电机的转矩稳定在速度环要求的范围内。
1.高精度:通过使用两个闭环控制回路,系统能够实现高精度的电机转速调节,并具备对负载扰动和电机参数变化的补偿能力。
2.快速响应:系统使用PID控制器作为控制算法,能够快速响应用户对电机转速的需求。
3.稳定性好:速度环和电流环形成了互补的控制关系,能够保持电机转速和转矩的稳定性。
4.可靠性高:双闭环直流调速系统结构简单,组件少,可靠性较高。
综上所述,双闭环直流调速系统通过使用速度环和电流环两个闭环控制回路,实现对电机转速的高精度控制和负载扰动补偿。
该系统具备精度
高、响应快、稳定性好、可靠性高等优点,广泛应用于各种需要精确电机调速的领域。
双闭环直流电机调速系统
摘要:
关键词:
引言:速度和电流双臂环直流调速系统,是由单闭环调速系统发展而来的,调速系统采用比例积分调节器,实现了转速的无静差调速。
又采用直流截止负反馈环节,限制了启(制)动时的最大电流。
这对一般要求不太高的调速系统,基本已能满足要求。
但是由于电流截止反馈限制了最大电流,再加上电动机反电动势随着电机转速的上升而增加,使电流达最大值后便迅速将下来。
此时,电机的转矩也减小,使启动过程变慢,启动时间较长。
一、双闭环直流调速系统的组成
转速、电流双闭环直流调速系统原理如图 1 所示。
系统的组成框图如图2所示。
图1 转速-电流双闭环直流调速系统
图2 转速-电流双闭环直流电机调速系统组成框图
由图可见,该系统由两个反馈构成两个闭环回路,其中一个是由电流调节器ACR和电流检测——反馈环节构成的电流环,另一个是由速度调节器ASR和转速检测——反馈环节构成的速度环。
由于速度环包围电流环,因此称电流环为内环,称速度环为外环。
在电路中,ASR和ACR实行串级联接,即由ASR去“驱动”ACR,再由ACR去控制“触发电路”。
图中ASR和ACR均为PI调节器。
ASR、ACR的输入、输出量的极性主要视触发电路对控制电压的要求而定。
(一)直流电机各物理量间的关系
直流电动机的电路图如图3所示。
由图可知,直流电动机有两个独立回路,一个是电枢回路,另一个是励磁回路。
1.电枢绕组的电磁转矩和转矩平衡关系:
2.电枢回路电压平衡关系 结合以上公式可推出即e e T a
e a T K K R K U n ⋅Φ
-Φ=
2
其中,Φ⋅=
e a K U n 0,称为电机理想空载转速,e e T a
T K K R n ⋅Φ=
∆2
为电机转速降,故直流电机的调速方法
改变电压调速,采用此方法的特性曲线如下图6所示:
图6 改变U 时的机械曲线特性
3.直流电动机的系统框图
(二)转速调节器与速度调节器—比例积分电路(PI 调节器)
PI 调节器的电路原理图如图7所示:
图7 PI调节器的电路原理图图8 PI调节器的输出特性
(三)单相桥式整流电路
单相桥式整流电路原理图如下图9所示:
它是由四个二极管接成电桥的形式结构构成的,如图9(a)所示,(b)是其简化画法。
工作原理:
(1)u>0,导通,截止。
电流的i的通路为:
(2)u<0,导通,截止。
图9 单相桥式整流电路
(四)三相半控桥式整流电路
1. 晶闸管
(1)基本结构:晶闸管是具有三个PN 结的四层结构,如图11所示。
引出的三个电极分别为阳极A ,阴极K 和控制极(或称门极)G 。
(2)工作原理:晶闸管可以看成是由PNP 型和NPN 型两个晶体管连接而成,每一个晶体管的基极与另一个晶体管的集电极相连,如图12所示。
阳极A 相当于NPN 型晶体管T2的发射极。
图11 晶闸管的架构和表示符号 图12 晶闸管的工作原理
2. 晶闸管整流电路
半控桥式整流电路(简称半控桥),电路图如下图13所示:
图13 单向半控桥式整流电路
当u>0, 1T 导通,截止 电流通路:
当u<0,1T 、2D 截止,2T 、1D 导通 电流通路:
图 15 三相半控整流电路
图14整流电路的电压与电流波形
由于直流电机供电电源为三相交流电,故应采用图15所示的三相半控整流电路。
(五)单结晶体管触发电路
图15(a )是由单结晶体管组成的驰张振荡电路,可从电阻1R 上取出脉冲电压G U 。
图15单结晶体管张弛振荡电路
图16 由单结晶体管触发的单相整流电路
图17 单结晶体管触发电路(六)测速发电机
测速发电机的原理见图1的速度反馈中的RP2和TG。
二、系统框图
三、双闭环直流调速系统的工作原理和自动调节过程:
(一)电流调节器ACR的调节作用:电流环为由ACR和电流负反馈组成的闭环,它的主要作用是稳定电流。
(二)速度调节器ASR的调节作用:
四、五、参考文献
(1)秦曾煌《电工学》高等教育出版社
(2)邱关源、罗先学《电路》高等教育出版社(3)孔凡才《自动控制原理与系统》机械工业出版社拖动控制系统。
