CAXA电子图板基础

第六章 尺寸与工程标注一张完整的工程图，除了图形外，工程标注也是及其重要的组成部分，占据绘图工作相当多的时间，如果标注不清晰或不合理还会影响对图纸的理解。

电子图板2013依据相关制图标准提供了丰富而智能的标注功能，包括尺寸标注、坐标标注、文字标注、工程标注等，并可以方便地对标注进行编辑修改。

另外，电子图板2013各种类型的标注都可以通过相应样式进行参数设置，满足各种条件下的标注需求。

电子图板 2013提供了强大的标注功能，可以半自动地完成制图中所需要的各种标注，并且提供了多种标注编辑的功能，以便标注错误后可以修改。

电子图板 2013有关标注的功能在系统界面上安排在【标注】菜单和【标注】选项卡下，同时在【常用】选项卡下提供了一个【标注】面板。

如图6-1所示为【标注】选项卡下的各功能面板，可以完成标注样式设置、尺寸标注与工程标注、标注编辑、尺寸驱动等工作。

6.0尺寸驱动尺寸驱动是CAXA 电子图板2013系统提供的一种局部参数化功能。

用户在选择一部分实体及相关尺寸后，系统将根据尺寸建立实体间的拓扑关系，当用户选择想要改动的尺寸并改变其数值时，相关实体及尺寸将受到影响发生变化，但元素间的拓扑关系尽可能保持不变，如相切、相连等。

另外，系统可自动处理过约束及欠约束的图形。

尺寸驱动命令的执行方式有：◇ 菜单方式：【修改】>【尺寸驱动】◇ 功能区图标：【标注编辑】面板上的图标◇ 命令方式：Drive在命令行输入“Drive ”或单击按钮启动【尺寸驱动】命令，状态行首先提示【添加拾取】，选择驱动对象(即用户想要修改的部分)。

系统将只分析选中部分的实体及尺寸，若选择的不正确，驱动结果可能偏离我们的要求。

由于要驱动尺寸，这里一定要将需要驱动的尺寸选择上，系统也正是通过尺寸来分析元素间的关系的。

图6-1 标注选项卡的功能面板拾取元素后，状态行提示【请给出尺寸关联对象变化的参考点：】。

由于任意一个尺寸表示的均是两个或两个以上图形对象之间的相关约束关系，如果驱动该尺寸，必然存在着一端固定，另一端移动的问题，系统将根据被驱动尺寸与参考点的位置关系来判断哪一端固定，从而驱动另一端。

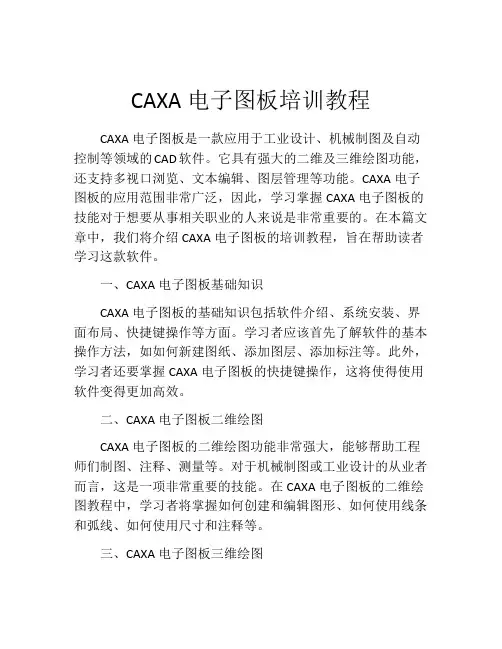

CAXA电子图板培训教程CAXA电子图板是一款应用于工业设计、机械制图及自动控制等领域的CAD软件。

它具有强大的二维及三维绘图功能，还支持多视口浏览、文本编辑、图层管理等功能。

CAXA电子图板的应用范围非常广泛，因此，学习掌握CAXA电子图板的技能对于想要从事相关职业的人来说是非常重要的。

在本篇文章中，我们将介绍CAXA电子图板的培训教程，旨在帮助读者学习这款软件。

一、CAXA电子图板基础知识CAXA电子图板的基础知识包括软件介绍、系统安装、界面布局、快捷键操作等方面。

学习者应该首先了解软件的基本操作方法，如如何新建图纸、添加图层、添加标注等。

此外，学习者还要掌握CAXA电子图板的快捷键操作，这将使得使用软件变得更加高效。

二、CAXA电子图板二维绘图CAXA电子图板的二维绘图功能非常强大，能够帮助工程师们制图、注释、测量等。

对于机械制图或工业设计的从业者而言，这是一项非常重要的技能。

在CAXA电子图板的二维绘图教程中，学习者将掌握如何创建和编辑图形、如何使用线条和弧线、如何使用尺寸和注释等。

三、CAXA电子图板三维绘图CAXA电子图板的三维绘图功能使得用户能够创建三维模型并进行快速渲染。

在CAXA电子图板的三维绘图教程中，学习者将学习如何建立3D模型、如何编辑3D模型并进行材质和光照的设置等。

此外，还会学到如何快速生成3D模型和如何进行动画制作等。

四、CAXA电子图板扩展CAXA电子图板支持多种扩展功能，包括细节字体、自动编号、标注符号等功能。

学习者可以通过CAXA电子图板的扩展功能，大大提高自己的工作效率。

五、学习CAXA电子图板的建议如果要学习CAXA电子图板，我们建议你进行系统学习，依次学习基础操作、二维绘图、三维绘图和扩展功能。

学习者可以通过观看视频教程、参加培训课程和阅读相关书籍来提高自己的学习效果。

此外，为了保持学习状态，学习者应该坚持练习和不断提高自己。

结语CAXA电子图板是一款应用广泛的CAD软件，掌握这款软件对于工程师和工业设计师等职业人士来说是非常重要的。

CAXA电子图板的基本知识与操作目录•CAXA电子图板概述•基础知识与界面介绍•基本操作与绘图技巧•图形编辑与修改功能详解•尺寸标注与文字处理技巧•图块操作与库管理策略•打印输出与数据交换方法01CAXA电子图板概述123发展阶段初始阶段成熟阶段软件背景及发展历程CAXA 电子图板起源于20世纪80年代，当时主要作为计算机辅助设计（CAD ）工具出现，用于简单的二维图形绘制和编辑。

随着计算机技术的不断进步，CAXA 电子图板逐渐增加了三维建模、装配设计、工程图生成等高级功能，成为一款综合性的CAD/CAM 软件。

近年来，CAXA 电子图板不断进行技术升级和功能完善，支持多平台操作、云端协作等先进特性，满足了现代工业设计的多样化需求。

强大的图形处理能力智能化的设计辅助全面的CAM 功能良好的兼容性和开放性功能特点与优势分析软件内置了多种设计辅助工具，如自动标注、参数化设计、特征识别等，可大大提高设计效率和质量。

CAXA 电子图板提供了丰富的绘图工具和编辑命令，支持各种复杂图形的创建和修改，如曲线、曲面、实体等。

软件支持多种文件格式和数据交换标准，可与其他CAD/CAM 软件及PLM 系统实现无缝集成。

CAXA 电子图板不仅支持二维和三维图形的绘制，还提供了数控编程、加工仿真等CAM 功能，实现了设计与制造的紧密集成。

01020304机械制造汽车工业航空航天其他行业适用范围及行业应用CAXA 电子图板在机械制造领域应用广泛，可用于零部件设计、装配设计、工程图生成等环节。

在汽车设计和制造过程中，CAXA 电子图板可实现车身造型、内饰设计、总布置等方面的应用。

如模具设计、建筑设计、电子工程等领域也可使用CAXA 电子图板进行相关工作。

航空航天领域对精度和可靠性要求极高，CAXA 电子图板可应用于飞机零部件设计、装配模拟等方面。

02基础知识与界面介绍启动与退出方法启动方法通过双击桌面快捷方式或从开始菜单中找到CAXA电子图板程序来启动。
