CAXA2011电子图版快捷键大全

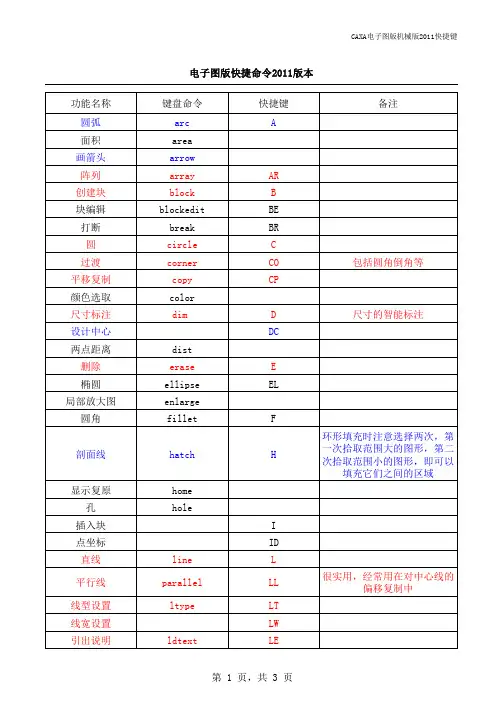

电子图版快捷命令2011版本功能名称键盘命令快捷键备注圆弧arc A面积area画箭头arrow阵列array AR创建块block B块编辑blockedit BE打断break BR圆circle C过渡corner CO包括圆角倒角等平移复制copy CP颜色选取color尺寸标注dim D尺寸的智能标注设计中心DC两点距离dist删除erase E椭圆ellipse EL局部放大图enlarge圆角fillet F剖面线hatch H 环形填充时注意选择两次，第一次拾取范围大的图形，第二次拾取范围小的图形，即可以填充它们之间的区域显示复原home孔hole插入块I 点坐标ID 直线line L平行线parallel LL 很实用，经常用在对中心线的偏移复制中线型设置ltype LT 线宽设置LW 引出说明ldtext LE图层layer平移move M格式刷MA功能特别高效有用镜像mirror MI偏移offset O 绘图的效率不如平行线LL，O可以偏移任何图形，LL只能是直线选项设置中心OP图纸平移pan P点point PO显示放大或缩小滚动鼠标中键或按键盘的pageup和pagedown键旋转rotate RO拉伸stretch S缩放scale SC样条曲线spline SPL实芯填充solid矩形rect文字text T其中的边界搜索方式很实用修剪trim TR建立用户坐标系UCS分解/炸裂explode X显示窗口zoom Z显示全部zoomall ZA或者是F3选择全部Ctrl+A复制Ctrl+C带基点复制Ctrl+shift+C文件检索Ctrl+F智能点工具设置/捕捉设置Ctrl+G包括捕捉，极轴，捕捉对象设置等立即菜单Ctrl+I 新建Ctrl+N 打开Ctrl+O 打印Ctrl+P 特性窗口CH或Ctrl+Q保存Ctrl+S另存为Ctrl+shift+S可以另存为DWG格式样式管理Ctrl+T黏贴Ctrl+V关闭Ctrl+W关闭Alt+F4剪切Ctrl+X恢复Ctrl+Y撤销Ctrl+Z帮助F1切换对坐标值F2显示全部F3切换当前坐标系F5栏位捕捉开关F6三视图导航线F7正交切换F8界面切换F9传统式界面和模块式界面切换命令行F11命令行的开关即时窗口设置F12直线和圆的即时窗口。

命令快捷键命令快捷键命令快捷键命令快捷键删除Erase、del 标注Dim 直线Line删除重线deloverl 基本标注dimpower 角度线la 幅面设置setupPAperset平移复制CPCoPy连续标注DCO 两点线lpp 填写标题栏WS旋转ROtate 半标注dimhalf 平行线ll 层控制layer 镜像MIrror 弧长dimarc 圆Circle比例缩放SCSCale角度连续标注dimanglec 圆弧Arc 显示窗口Zzoom阵列ARray 坐标标注dimco、dimordinate矩形RECrectang显示全部ZA平移M、MOve 椭圆ELlipse等距线Offset 基准标注datum 正多边形POLygon剪裁TRim 倒角标注dimch 中心线CLcentrel过渡COr ner 孔位标注dimhs 绘制文字TextMText圆角Fillet 引出标注dimleader 局部放大enlarge倒角CHAmfer 线性标注dimlinear 双折线condup尖角R、sharp 直径标注dimdiameter箭头arrow延伸EXtend、edge 半径标注dimradius 孔/轴hoax打断BReak 角度标注dimangular轴axle拉伸Stretch 引出说明LdtExtqleader孔hole分解X、Explode 形位公差TOLerance、fcs技术要求speclib标注编辑DED、dimedit粗糙度rough特性匹配MAtch 剖切符号hatchpos切换尺寸风格dimset 向视符号drectionsym文本参数编辑textset 大写字母为简化快捷键块编辑BEdit。

CAXA快捷键命令汇总及解释一、快速入门1、取消选择对象的方法：（1）取消全部选择：按ESC键，或者，右键--全部不选。

（2）取消单个选择：按住shift键--左键单击要取消的图元。

2、输入点的方法：（1）输入绝对坐标值（2）输入相对坐标值：坐标前加“@”，其中参考点默认为用户最后一次操作的点，但可按“F4”键再单击需要做参考的点。

（3）鼠标输入点，直接单击，或者可以捕捉端点中点切点，捕捉时要先将光标移动至被捕捉图元的端点上，然后再移动鼠标将自动捕捉。

（4）工具点捕捉：在执行命令状态下，按空格键，屏幕上出现工具点下拉菜单栏，点选工具点的类型，再继续执行命令。

3、图元失真的处理方法：命令：refresh，refreshall,重生成，全部重生成。

4、视图显示命令：zoom显示窗口，zoomall显示全部，prev显示上一步，next显示下一步，dyntrans动态平移，dynscale动态缩放，zoomin显示放大（Pageup键也可），zoomout显示缩小（Pagedown键也可），vscale显示比例，home复原。

5、简化命令和快捷键：可在开始--工具--自定义界面中进行定义和修改。

Crtl+X剪切（cutclip），C复制（copyclip），平移复制（copy），平移（move），V粘贴（pasteclip），Z撤消（undo），Y重复操作（redo），O打开文档，W关闭文档，shift+c带基点复制（copywb），A选择所有（selall），选择性粘贴（pastespec），粘贴为块（pasteblock），删除（erase），删除所有（eraseall）6、文件操作：（1）新建、保存等。

（2）并入文件：规则，按层并入，否则并入当前层；命令：merge（3）部分存储：把选择的图形单独保存为一个文件，命令：partsave7、多图多文档操作：（1）多文档，同时打开多个文档，按Crtl+Tab切换，且可布局到一个绘图界面后中。

CAXA 命令、快捷键列表快捷键功能Ctrl+A 选择所有Ctrl+B 显示/隐藏标准工具Ctrl+C,Ctrl+Ins 复制Ctrl+E 显示/隐藏属性工具Ctrl+I 显示/隐藏立即菜单Ctrl+M 显示/隐藏主菜单Ctrl+N 新文件Ctrl+O 打开文件Ctrl+P 绘图输出Ctrl+Q 属性查看Ctrl+S 存储文件Ctrl+T 显示/隐藏状态栏Ctrl+U 显示/隐藏常用工具Ctrl+V,Shift+Ins 粘贴Ctrl+W 在新窗口中打开文件Ctrl+X,Shift+Del 图形剪切Ctrl+Y 重复操作(redo)Ctrl+Z 取消操作（undo）Ctrl+1 显示藏绘图工具Ctrl+2 显示绘图工具ⅡCtrl+3 显示标注工具Ctrl+4 显示编辑工具Ctrl+5 显示块操作工具Ctrl+6 显示库操作工具Alt+X 退出ALT+F4 关闭窗口Del 删除对象End 在输入框中用于将光标移至行尾。

F1 请求系统的帮助。

F2 拖画时切换动态拖动值和坐标值。

F3 显示全部。

F4 指定一个当前点作为参考点。

用于相对坐标点的输入。

F5 当前坐标系切换开关。

F6 点捕捉方式切换开关，它的功能是进行捕捉方式的切换。

F7 三视图导航开关。

F8 正交与非正交切换开关。

F9 全屏显示和窗口显示切换开关。

F10 在任意文本输入框中进行公式计算，并将计算结果显示在文本输入框内。

Home 在输入框中用于将光标移至行首，其他情况下用于显示复原。

PageDown 显示缩小PageUp 显示放大Shift+鼠标右键,鼠标滚轮动态缩放Shift+鼠标左键,鼠标中键动态平移方向键（↑↓→←）在输入框中用于移动光标的位置，其他情况下用于显示平移图形。

CAXA 命令、快捷键列表之命令-文件新文件new 调出模板文件。

打开文件open 读取原有文件。

打开DAT文件datin 读取dat文件。

打开DWG/DXF文件dwgin/dxfin 读取dwg/dxf文件。

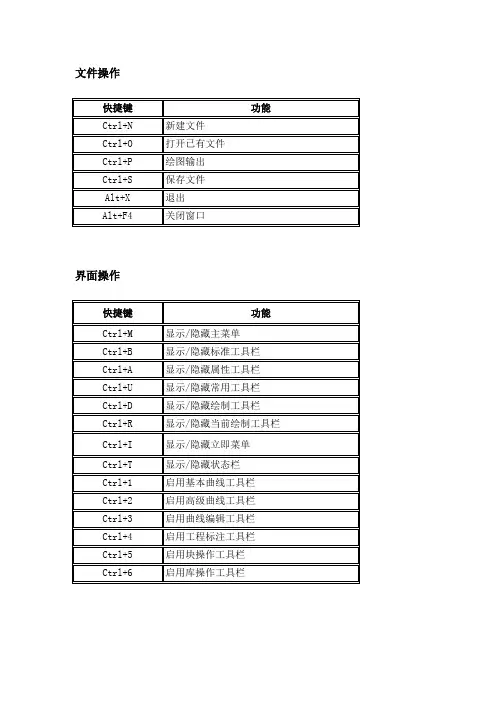

Caxa快捷键CAXA快捷键Caxa快捷键CAXA快捷键(热键记忆) l+空格键直线c+空格键圆arc+空格键圆弧rec+空格键矩形ha+空格键轴/孔ol+空格键多边形f+空格键圆角/倒角tr+空格键裁减ex+空格键延伸di+空格键标注t+空格键插入文字e+空格键删除Ctrl N 新建文件Ctrl O 打开已有文件Ctrl P 绘图输出Ctrl S 保存文件Alt X 退出Alt F4 关闭窗口界面操作: 快捷键功能Ctrl M 显示/隐藏主菜单Ctrl B 显示/隐藏标准工具栏Ctrl A 显示/隐藏属性工具栏Ctrl U 显示/隐藏常用工具栏Ctrl D 显示/隐藏绘制工具栏Ctrl R 显示/隐藏当前绘制工具栏Ctrl I 显示/隐藏立即菜单Ctrl T 显示/隐藏状态栏Ctrl 1 启用基本曲线工具栏Ctrl 2 启用高级曲线工具栏Ctrl 3 启用曲线编辑工具栏Ctrl 4 启用工程标注工具栏Ctrl 5 启用块操作工具栏Ctrl 6 启用库操作工具栏编辑操作: 快捷键功能Ctrl C 图形复制Ctrl V 图形粘贴Alt BackSpace 取消操作（undo）Delete 删除Shift Delete 图形剪切Shift Esc 退出Ole对象的在位编辑Ctrl Insert 复制Shift Insert 粘贴Ctrl X 剪切Ctrl Y 恢复操作（redo）Ctrl Z 取消操作（undo）显示操作: 快捷键功能F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原ageUp 显示放大（1.25倍）ageDown 显示缩小（0.8倍）↑上移↓下移←左移→右移直线Line 画直线。

圆弧Arc 画圆弧。

圆Circle 画圆。

矩形Rect 画矩形。

中心线Centerl样条Spline 画样条曲线。

CAXA CAD电子图板快捷键命令大全CAXA CAD常用快捷键功能名称键盘命令快捷键简化命令新建new ctrl+n打开open ctrl+o关闭close ctrl+w保存save ctrl+s另存为 saveas ctrl+shift+s并入merge部分存储partsave打印plot ctrl+p文件检索idx ctrl+fDWG/DXF批量转换dwg模块管理器manage清理purge退出quit alt+F4撤销undo ctrl+z恢复redo ctrl+y选择所有selall ctrl+a剪切cutclip ctrl+x复制copyclip ctrl+c带基点复制copywb ctrl+shift+c粘贴pasteclip ctrl+v粘贴为块pasteblock ctrl+shift+v选择性粘贴specialpaste ctrl+r插入对象insertobj ole链接setlink ctrl+kOLE对象 ole清除delete Delete删除所有eraseall重新生成 refresh全部重新生成 refreshall显示窗口zoom显示平移pan显示全部zoomall F3显示还原home Home显示比例vscale先是回溯prev显示向后next显示放大zoomin PageUp显示缩小zoomout PageDown动态平移dyntrans 鼠标中键/shift+鼠标左键动态缩放dynscale 鼠标滚轮/shift+鼠标右键CAD图幅快捷键图层 layer线型 ltype颜色 color线宽 wide点样式 ddptype文本样式 textpara尺寸样式 dimpara引线样式 ldtype形位公差样式 fcstype粗糙度样式 roughtype焊接符合样式 weldtype基准代号样式 datumtype剖切符号样式 hatype序号样式 ptnotype明细表样式 tbltype样式管理 type图幅设置 setup调入图框 frmload定义图框 frmdef存储图框 frmsave填写图框 frmfill编辑图框 frmedit调入标题栏 headload 定义标题栏 headdef 存储标题栏 headsave 填写标题栏 headerfill 编辑标题栏 headeredit 调入参数栏 paraload 定义参数栏 paradef存储参数栏 parasave 填写参数栏 parafill编辑参数栏 paraedit 生成序号 ptno删除序号 ptnodel编辑序号 ptnoedit交换序号 ptnochange 明细表删除表项 tbldel 明细表表格折行 tblbrk 填写明细表 tbledit明细表插入空行 tblnew输出明细表 tableexport明细表数据库操作 tabdat CAD绘制快捷键直线 line两点线 lpp角度线 la角等分线 lia切线/法线 ltn等分线 bisector平行线 parallel圆 circle圆：圆心_直径 cir圆：两点 cppl圆：三点 cppp圆：两点_半径 cppr圆弧 arc圆弧：三点 appp圆弧：圆心起点圆心角 acsa 圆弧：两点半径 appr圆弧：圆心半径起终角 acra 圆弧：起点终点圆心角 asea 圆弧：起点半径起终角 asra样条 spline点 point公式曲线 fomul 椭圆 ellipse矩形 rect正多边形 polygon 多段线 plineCAD标注快捷键中心线centerl等距线offset剖面线hatch填充solid文字text局部放大图enlarge波浪线wavel双折线condup剪头arrow齿轮gear圆弧拟合样条nhs孔/轴hole插入图片insertimage图片管理器image块创建block块插入insertblock块消隐hide属性定义attrib粘贴为块pasteblock块编辑blockedit块在位编辑refedit提取图符sym定义图符symdef图库管理symman驱动图符symdrv图库转换symexchange构件库（见构件库表）尺寸标注dim基本标注powerdim基线标注basdim连续标注contdim三点角度标注3parcdim角度连续标注continuearcdim 半标注halfdim大圆弧标注arcdim射线标注radialdim锥度/斜度标注gradientdim 曲率半径标注curvradiusdim 坐标标注dimco原点标注origindim快速标注fastdim自由标注freedim对齐标注aligndim孔位标注hsdim引出标注downleaddim自动列表autolist倒角标注dimch引出说明ldtext粗糙度rough基准代号datum形位公差fcs焊接符合weld剖切符号hatchpos中心孔标注dimhole技术要求speclibCAD编辑/修改快捷键删除erase删除重线eraseline 平移move平移复制copy旋转rotate镜像mirror缩放scale阵列array过渡corner圆角fillet多圆角fillets倒角chamfer外倒角chamferaxle 内倒角chamferhole 多倒角chamfers尖角sharp裁剪trim齐边edge打断break拉伸stretch分解explode标注编辑dimedit尺寸驱动drive特性匹配match切换尺寸风格dimset文本参数编辑textset文字查找替换textoperation其它快捷键三视图导航guide坐标点查询id两点距离dist角度连续标注angle元素属性list周长circum面积area重心barcen惯性矩iner系统状态status特性properties置顶totop置底tobottom置前tofront置后toback文字置顶texttotop尺寸置顶dimtotop文字或尺寸置顶tdtotop 新建用户坐标系newucs 管理用户坐标系switch 打印排版printool EXB浏览器exbview工程计算器caxacalc计算器calc画笔paint智能点工具设置potset 拾取过滤设置objectset 自定义界面customize 界面重置interfacereset 界面加载interfaceload 界面保存interfacesave 选项syscfg关闭窗口close。

CAXA快捷键及使用技巧Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘图工具栏Ctrl+R 显示/隐藏当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启动基本曲线工具栏Ctrl+2 启动高级曲线工具栏Ctrl+3 启动曲线编辑工具栏Ctrl+4 启动工程标注工具栏Ctrl+5 启动块操作工具栏Ctrl+6 启动库操作工具栏Ctrl+C 图形复制Ctrl+V 图形粘贴Ctrl+Z 取消上一步操作Ctrl+Y 恢复上一步操作Delete 删除Shift+Delete 图形剪贴Shift+Esc 退出F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系关于特殊符号的输入最基本的：％d、％％、％c、%x分别代表°、％、￠和+复杂的符号：δ±αβσψ等，其实还可以这样，从输入法小键盘中寻找哦这上面都有小键盘哦操作方法：鼠标右击小键盘就会出来的，很简单。

要恢复的话，就左击小键盘。

命令行中的奥妙命令行对于大多用户来说往往只是输入数据的作用，但是其中的奥妙还有很多，下面就给大家介绍两个小技巧：（1）+ - * / 四则运算的输入：凡是要求输入实数的命令行均可以进行+ - * /的四则运算，比如矩形长度宽度栏分别输入50+123，150/2可以得到长173宽75的矩形，这样的命令还有：等距线－距离；两点线－长度；孔/轴－起值，终值；椭圆－长轴，短轴，起终角等；同理凡是要求输入下一点的也可以进行+-*/运算，比如两点线－第二点；圆心_半径－输入半径或圆上点；轴/孔－轴上一点或长度，三点圆弧的－第二、三点；椭圆－基准点等。
