CAXA快捷键汇总
- 格式:pdf
- 大小:6.65 MB
- 文档页数:10
新建Alt+F+N Ctrl+N打开Alt+F+O Ctrl+O关闭Alt+F+C Ctrl+W保存Alt+F+S Ctrl+S另存为Alt+F+A Ctrl+Shift+S 并入Alt+F+M部分存储Alt+F+T打印Alt+F+P Ctrl+P文件检索Alt+F+F Ctrl+F DWG/DXF批转换器Alt+F+D模块管理器Alt+F+L清理Alt+F+E退出Alt+F+X Alt+F4撤销Alt+E+U Ctrl+Z恢复Alt+E+R Ctrl+Y选择所有Alt+E+A Ctrl+A剪切Alt+E+T Ctrl+X复制Alt+E+C Ctrl+C带基点复制Alt+E+W Ctrl+ Shift+C 粘贴Alt+E+P粘贴为块Alt+E+B Ctrl+Shift+V 选择性黏贴Alt+E+S Ctrl+R插入对象Alt+E+I链接Alt+E+KOLE对象Alt+E+O删除Alt+E+D删除所有Alt+E+L重生成Alt+V+N全部重生成Alt+V+G显示窗口Alt+V+W显示全部Alt+V+A F3 显示上一步Alt+V+V显示下一步Alt+V+N动态平移Alt+V+M动态缩放Alt+V+R显示放大Alt+V+I显示缩小Alt+V+ O显示平移Alt+V+P显示比例Alt+V+S显示复原Alt+V+Z坐标系显示Alt+V+Z视口Alt+V+E图层Alt+O+L图层工具Alt+O+O线型Alt+O+I颜色Alt+O+C线宽Alt+O+H点Alt+O+P文字Alt+O+T尺寸Alt+O+D引线Alt+O+E形位公差Alt+O+G粗糙度Alt+O+R焊接符号Alt+O+W基准代号Alt+O+U剖切符号Alt+O+A序号Alt+O+N明细表Alt+O+B样式管理Alt+O+S Ctrl+T绘图Alt+D直线Alt+D+L平行线Alt+D+圆Alt+D+C圆弧Alt+D+A样条Alt+D+S点Alt+D+O公式曲线Alt+D+M椭圆Alt+D+E矩形Alt+D+R正多边形Alt+D+Y多段线Alt+D+P中心线Alt+D+N等距线Alt+D+F剖面线Alt+D+H填充Alt+D+I文字Alt+D+T局部放大图Alt+D+波浪线Alt+D+V双折线Alt+D+D箭头Alt+D+W齿形Alt+D+G圆弧拟合样条Alt+D+S孔/轴Alt+D+X图片Alt+D+U外部引用Alt+D+X块Alt+D+B图库Alt+D+Z构件库Alt+D+C尺寸标注Alt+N+D 坐标标注Alt+N+C 倒角标注Alt+N+A 引出说明Alt+N+L 粗糙度Alt+N+R 基准代号Alt+N+U 形位公差Alt+N+G 焊接符号Alt+N+W 剖切符号Alt+N+S 中心孔标注Alt+N+H 向视符号Alt+N+N 技术要求Alt+N+T 清除代替Alt+N+O图像裁剪Alt+M+C 外部引用裁剪Alt+M+X 删除Alt+M+E 删除重线Alt+M+U 平移Alt+M+M 平移复制Alt+M+C 旋转Alt+M+R 镜像Alt+M+I 阵列Alt+M+A 缩放Alt+M+L 过渡Alt+M+H 裁剪Alt+M+T 延伸Alt+M+G 拉伸Alt+M+S 打断Alt+M+B 合并分解Alt+M+O 对齐Alt+M+L 对象Alt+M+J 标注编辑Alt+M+N 尺寸驱动Alt+M+D 特性匹配Alt+M+P 切换尺寸风格Alt+M+W 文本参数编辑Alt+M+X 文本查找替换Alt+M+E工具Alt+T三视图导航Alt+T+G查询Alt+T+I特性Alt+T+A设计中心Alt+T+数据迁移Alt+T+M显示顺序Alt+T+O新建坐标系Alt+T+U坐标系管理Alt+T+M外部工具Alt+T+E捕捉设置Alt+T+P拾取设置Alt+T+S自定义界面Alt+T+M界面操作Alt+T+F选项Alt+T+N。
CAXA常用的快捷键包括Ctrl+N:新建文件1.Ctrl+O:打开文件2.Ctrl+S:保存文件3.Ctrl+P:打印文件4.Ctrl+Q:退出程序5.Ctrl+C:复制选定的对象6.Ctrl+X:剪切选定的对象7.Ctrl+V:粘贴选定的对象8.Ctrl+A:全选所有对象9.Ctrl+Z:撤销上一步操作10.Ctrl+Y:恢复上一步撤销的操作11.F3:显示/隐藏线段12.F4:显示/隐藏中心线13.F5:显示/隐藏标注14.F6:显示/隐藏表格15.F7:显示/隐藏块16.F8:显示/隐藏层17.F9:显示/隐藏网格18.F10:显示/隐藏参数表19.Ctrl+Shift+C:复制为块20.Ctrl+Shift+V:粘贴为块21.Ctrl+Shift+X:剪切为块22.Ctrl+Shift+A:全选为块23.Ctrl+Shift+Z:撤销为块24.Ctrl+Shift+Y:恢复为块25.Ctrl+Shift+S:另存为块26.Ctrl+Shift+N:新建块27.Ctrl+Shift+O:打开块28.Ctrl+Shift+W:关闭块29.Ctrl+Shift+Q:退出块操作30.Ctrl+Shift+P:打印块31.Ctrl+Shift+F3:显示/隐藏块属性32.Ctrl+Shift+F4:显示/隐藏块中的文字属性33.Ctrl+Shift+F5:显示/隐藏块中的图层属性34.Ctrl+Shift+F6:显示/隐藏块中的尺寸属性35.Ctrl+Shift+F7:显示/隐藏块中的角度属性36.Ctrl+Shift+F8:显示/隐藏块中的位置属性37.Ctrl+Shift+F9:显示/隐藏块中的注释属性38.Ctrl+Shift+F10:显示/隐藏块中的符号属性。
CAXA快捷键及使用技巧Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘图工具栏Ctrl+R 显示/隐藏当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启动基本曲线工具栏Ctrl+2 启动高级曲线工具栏Ctrl+3 启动曲线编辑工具栏Ctrl+4 启动工程标注工具栏Ctrl+5 启动块操作工具栏Ctrl+6 启动库操作工具栏Ctrl+C 图形复制Ctrl+V 图形粘贴Ctrl+Z 取消上一步操作Ctrl+Y 恢复上一步操作Delete 删除Shift+Delete 图形剪贴Shift+Esc 退出F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系关于特殊符号的输入最基本的:%d、%%、%c、%x分别代表°、%、¢和+复杂的符号:δ±αβσψ等,其实还可以这样,从输入法小键盘中寻找哦这上面都有小键盘哦操作方法:鼠标右击小键盘就会出来的,很简单。
要恢复的话,就左击小键盘。
命令行中的奥妙命令行对于大多用户来说往往只是输入数据的作用,但是其中的奥妙还有很多,下面就给大家介绍两个小技巧:(1)+ - * / 四则运算的输入:凡是要求输入实数的命令行均可以进行+ - * /的四则运算,比如矩形长度宽度栏分别输入50+123,150/2可以得到长173宽75的矩形,这样的命令还有:等距线-距离;两点线-长度;孔/轴-起值,终值;椭圆-长轴,短轴,起终角等;同理凡是要求输入下一点的也可以进行+-*/运算,比如两点线-第二点;圆心_半径-输入半径或圆上点;轴/孔-轴上一点或长度,三点圆弧的-第二、三点;椭圆-基准点等。
CAXA电⼦图板机械版快捷键⼤全CAXA快捷键⼤全CAXA是国产知名的2维、3维绘图软件,⽤好快捷键对⼯作帮助很⼤,希望能够帮到有需要的童鞋。
可以根据你的习惯设备快捷键的!⼯具—⾃定义操作—键盘命令。
这⾥就可以设置了!L是直线命令,c是画圆命令,a是圆弧命令,我常⽤这⼏个CAXA快捷键⼤全⼀⽂件操作:Ctrl+N 新建⽂件Ctrl+O 打开已有⽂件Ctrl+P 绘图输出Ctrl+S 保存⽂件Alt+X 退出Alt+F4 关闭窗⼝⼆、界⾯操作:Ctrl+M 显⽰/隐藏主菜单Ctrl+B 显⽰/隐藏标准⼯具栏 Ctrl+A 显⽰/隐藏属性⼯具栏Ctrl+U 显⽰/隐藏常⽤⼯具栏Ctrl+D 显⽰/隐藏绘制⼯具栏Ctrl+R 显⽰/隐藏三、当前绘制⼯具栏Ctrl+I 显⽰/隐藏⽴即菜单Ctrl+T 显⽰/隐藏状态栏Ctrl+1 启⽤基本曲线⼯具栏Ctrl+2 启⽤⾼级曲线⼯具栏Ctrl+3 启⽤曲线编辑⼯具栏Ctrl+4 启⽤⼯程标注⼯具栏Ctrl+5 启⽤块操作⼯具栏Ctrl+6 启⽤库操作⼯具栏四、编辑操作:Ctrl+C 图形复制Ctrl+V 图形粘贴Alt+BackSpace 取消操作(undo)Delete 删除Shift+Delete 图形剪切Shift+Esc 退出五、Ole对象的在位编辑 Ctrl+Insert 复制Shift+Insert 粘贴Ctrl+X 剪切Ctrl+Y 恢复操作(redo)Ctrl+Z 取消操作(undo)六、显⽰操作:F2 切换显⽰当前坐标/显⽰相对移动距离F3 显⽰全部F4 使⽤参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启⽤/关闭鹰眼F9 全屏显⽰Home 显⽰还原PageUp 显⽰放⼤(1.25倍)PageDown 显⽰缩⼩(0.8倍)↑上移↓下移←左移→右移CAXA电⼦图板机械版2009快捷键功能名称键盘命令简化命令快捷键新建 New Ctrl+N打开 Open Ctrl+O关闭 Close Ctrl+W保存 Save Ctrl+S另存为 Saveas Ctrl+SHIFT+并⼊ Merge部分存储 Partsave打印 Plot Ctrl+P⽂件检索 Idx CTRL+FDWG/DXF批转换器 DWG模块管理器 Manage清理 Purge退出 Quit Alt+F4撤销 Undo Ctrl+Z恢复 Redo Ctrl+Y选择所有 Selall Ctrl+A剪切 Cutclip Ctrl+X复制 Copyclip Ctrl+C带基点复制 Copywb Ctrl+ SHIFT粘贴 Pasteclip Ctrl+V粘贴为块 Pasteblock Ctrl+ SHIFT选择性粘贴 Specialpaste Ctrl+R插⼊对象 Insertobj OBJ链接 Setlink Ctrl+KOLE对象 OLE清除 Delete Delete删除所有 Eraseall重新⽣成 Refresh全部重新⽣成 Refreshall显⽰窗⼝ Zoom Z显⽰平移 Pan P显⽰全部 Zoomall ZA F3显⽰复原 Home Home显⽰⽐例 Vscale显⽰回溯 Prev ZP显⽰向后 Next ZN显⽰放⼤ Zoomin PageUp显⽰缩⼩ Zoomout PageDown动态平移 Dyntrans ⿏标中键/Shift+⿏标左键动态缩放 Dynscale ⿏标滚轮/Shift+⿏标右键图层 Layer线型 Ltype颜⾊ Color线宽 Wide点样式 Ddptype⽂本样式 Textpara尺⼨样式 Dimpara引线样式 Ldtype形位公差样式 Fcstype粗糙度样式 Roughtype焊接符号样式 Weldtype基准代号样式 Datumtype剖切符号样式 Hatype序号样式 Ptnotype明细表样式 Tbltype样式管理 Type T图幅设置 Setup调⼊图框 Frmload定义图框 Frmdef存储图框 Frmsave填写图框 Frmfill编辑图框 Frmedit调⼊标题栏 Headload定义标题栏 Headdef存储标题栏 Headsave填写标题栏 Headerfill调⼊参数栏 Paraload定义参数栏 Paradef存储参数栏 Parasave填写参数栏 Parafill编辑参数栏 Paraedit⽣成序号 Ptno删除序号 Ptnodel编辑序号 Ptnoedit交换序号 Ptnochange明细表删除表项 Tbldel明细表表格折⾏ Tblbrk填写明细表 Tbledit明细表插⼊空⾏ Tblnew输出明细表 Tableexport明细表数据库操作 Tabdat直线 Line L两点线 Lpp⾓度线 La⾓等分线 Lia切线/法线 Ltn等分线 Bisector平⾏线 Parallel LL圆 Circle C圆:圆⼼_直径 Cir圆:两点 Cppl圆:三点 Cppp圆:两点_半径 Cppr圆弧 Arc A圆弧:三点 Appp圆弧:圆⼼起点圆⼼⾓ Acsa圆弧:两点半径 Appr圆弧:圆⼼半径起终⾓ Acra圆弧:起点终点圆⼼⾓ Asea圆弧:起点半径起终⾓ Asra样条 Spline SPL点 Point PO公式曲线 Fomul椭圆 Ellipse EL矩形 Rect正多边形 Polygon多段线 Pline中⼼线 Centerl等距线 Offset O剖⾯线 Hatch H填充 Solid⽂字 Text局部放⼤图 Enlarge波浪线 Wavel双折线 Condup箭头 Arrow齿轮 Gear圆弧拟合样条 Nhs孔/轴 Hole插⼊图⽚ Insertimage图⽚管理器 Image块创建 Block块插⼊ Insertblock块消隐 Hide属性定义 Attrib粘贴为块 Pasteblock Ctrl+Alt+V 块编辑 Blockedit BE提取图符 Sym定义图符 Symdef图库管理 Symman驱动图符 Symdrv图库转换 Symexchange构件库(见构件库表)尺⼨标注 Dim D基本标注 Powerdim基线标注 Basdim连续标注 Contdim三点⾓度标注 3parcdim⾓度连续标注 Continuearcdim 半标注 Halfdim⼤圆弧标注 Arcdim射线标注 Radialdim锥度/斜度标注 Gradientdim曲率半径标注 Curvradiusdim 坐标标注 Dimco DC原点标注 Origindim快速标注 Fastdim⾃由标注 Freedim对齐标注 Aligndim孔位标注 Hsdim引出标注 downleaddim⾃动列表 Autolist倒⾓标注 Dimch引出说明 Ldtext粗糙度 Rough基准代号 Datum形位公差 Fcs焊接符号 Weld剖切符号 Hatchpos中⼼孔标注 Dimhole技术要求 Speclib删除 Erase Delete删除重线 Eraseline平移 Move MO平移复制 Copy旋转 Rotate RO镜像 Mirror MI缩放 Scale SC阵列 Array AR过渡 Corner CO圆⾓ Fillet多圆⾓ Fillets倒⾓ Chamfer外倒⾓ Chamferaxle内倒⾓ Chamferhole多倒⾓ Chamfers尖⾓ Sharp裁减 Trim TR齐边 Edge ED打断 Break BR拉伸 Stretch S分解 Explode EX标注编辑 Dimedit尺⼨驱动 Drive特性匹配 Match切换尺⼨风格 Dimset⽂本参数编辑 Textset⽂字查找替换 Textoperation三视图导航 Guide坐标点 Id两点距离 Dist⾓度 Angle元素属性 List周长 Circum⾯积 Area重⼼ Barcen惯性矩 Iner系统状态 Status特性 Properties置顶 Totop置底 Tobottom置前 Tofront置后 Toback⽂字置顶 Texttotop尺⼨置顶 Dimtotop⽂字或尺⼨置顶 Tdtotop新建⽤户坐标系 Newucs管理⽤户坐标系 Switch打印排版 PrintoolEXB浏览器 Exbview⼯程计算器 Caxacalc计算器 Calc画笔 Paint智能点⼯具设置 Potset拾取过滤设置 Objectset⾃定义界⾯ Customize界⾯重置 Interfacereset界⾯加载 Interfaceload界⾯保存 Interfacesave选项 Syscfg关闭窗⼝ Close全部关闭窗⼝ Closeall层叠窗⼝ Cascade横向平铺 Horizontally纵向平铺 Vertically排列图标 Arrange帮助 Help F1关于电⼦图板 About构件库:单边洁⾓ Concs构件库:双边洁⾓ Concd构件库:单边⽌锁孔 Conch构件库:双边⽌锁孔 Conci构件库:孔根部退⼑槽 Conce构件库:孔中部退⼑槽 Concm构件库:孔中部圆弧退⼑槽 Conca 构件库:轴端部退⼑槽 Conco构件库:轴中部退⼑槽 Concp构件库:轴中部圆弧退⼑槽 Concq 构件库:轴中部⾓度退⼑槽 Concr 构件库:径向轴承润滑槽1 Conla 构件库:径向轴承润滑槽2 Conlb 构件库:径向轴承润滑槽3 Conlc构件库:推⼒轴承润滑槽1 Conlh 构件库:推⼒轴承润滑槽2 Conli构件库:推⼒轴承润滑槽3 Conlj 构件库:平⾯润滑槽1 Conlo构件库:平⾯润滑槽2 Conlp构件库:平⾯润滑槽3 Conlq构件库:平⾯润滑槽4 Conlr构件库:滚花 Congg构件库:圆⾓或倒⾓ Congc构件库:磨外圆 Conro构件库:磨內圆 Conri构件库:磨外端⾯ Conre构件库:磨內端⾯ Conrf构件库:磨外圆及端⾯ Conra构件库:磨內圆及端⾯ Conrb构件库:平⾯ Conrp构件库:V型 Conrv构件库:燕尾导轨 Conrt构件库:矩形导轨 Conrr转图⼯具:幅⾯初始化 Frminit转图⼯具:填写标题栏 Headerfill转图⼯具:转换明细表表头 Tblhtrans 转图⼯具:转换明细表 Tbltransform 转图⼯具:补充序号 Ptnoadd转图⼯具:恢复标题栏 Rehead转图⼯具:恢复图框 Refrm切换正交 Ortho F8切换线宽 Showide切换动态输⼊ Showd切换捕捉⽅式 Catch F6切换 Interface F9添加到块内 Blockin从块内移出 Blockout取消块在位编辑 Blockonqwo完成块在位编辑 Blockonqws退出块编辑 Blockq指定参考点 F4切换当前坐标系 F5切换相对/坐标值 F2三维视图导航开关 F7标准⼯具条 Ctrl+B颜⾊图层⼯具条 Ctrl+E常⽤⼯具条 Ctrl+U主菜单 Ctrl+M状态条 Ctrl+T特性窗⼝ Ctrl+Q⽴即菜单 Ctrl+I。
CAXA快捷键命令汇总及解释一、快速入门1、取消选择对象的方法:(1)取消全部选择:按ESC键,或者,右键--全部不选。
(2)取消单个选择:按住shift键--左键单击要取消的图元。
2、输入点的方法:(1)输入绝对坐标值(2)输入相对坐标值:坐标前加“@”,其中参考点默认为用户最后一次操作的点,但可按“F4”键再单击需要做参考的点。
(3)鼠标输入点,直接单击,或者可以捕捉端点中点切点,捕捉时要先将光标移动至被捕捉图元的端点上,然后再移动鼠标将自动捕捉。
(4)工具点捕捉:在执行命令状态下,按空格键,屏幕上出现工具点下拉菜单栏,点选工具点的类型,再继续执行命令。
3、图元失真的处理方法:命令:refresh,refreshall,重生成,全部重生成。
4、视图显示命令:zoom显示窗口,zoomall显示全部,prev显示上一步,next显示下一步,dyntrans动态平移,dynscale动态缩放,zoomin显示放大(Pageup键也可),zoomout显示缩小(Pagedown键也可),vscale显示比例,home复原。
5、简化命令和快捷键:可在开始--工具--自定义界面中进行定义和修改。
Crtl+X剪切(cutclip),C复制(copyclip),平移复制(copy),平移(move),V粘贴(pasteclip),Z撤消(undo),Y重复操作(redo),O打开文档,W关闭文档,shift+c带基点复制(copywb),A选择所有(selall),选择性粘贴(pastespec),粘贴为块(pasteblock),删除(erase),删除所有(eraseall)6、文件操作:(1)新建、保存等。
(2)并入文件:规则,按层并入,否则并入当前层;命令:merge(3)部分存储:把选择的图形单独保存为一个文件,命令:partsave7、多图多文档操作:(1)多文档,同时打开多个文档,按Crtl+Tab切换,且可布局到一个绘图界面后中。

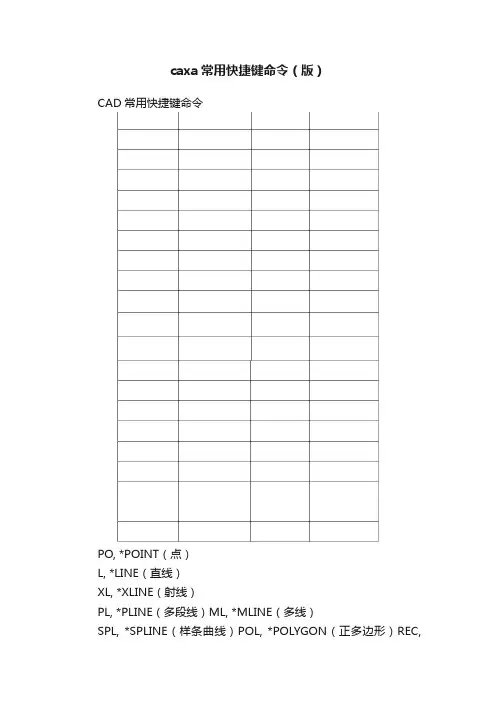

1、快捷键L 直线XL构造线A圆弧C圆D基本标注H图案填充L 直线O偏移P 移动S拉伸Z缩放CO圆角/倒角MI 镜像AR 阵列RO 旋转SC 比例TR 修剪PO 单点PL 多段线SPL 样条曲线EL 椭圆BR 打断DI 查询距离AREA 面积ID 点坐标LA角度线TT临时捕捉点2、文件操作:Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口3、界面操作:Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘制工具栏Ctrl+R 显示/隐藏三、当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启用基本曲线工具栏Ctrl+2 启用高级曲线工具栏Ctrl+3 启用曲线编辑工具栏Ctrl+4 启用工程标注工具栏Ctrl+5 启用块操作工具栏Ctrl+6 启用库操作工具栏4、编辑操作:Ctrl+C 图形复制Ctrl+V 图形粘贴Alt+BackSpace 取消操作(undo)Delete 删除Shift+Delete 图形剪切Shift+Esc 退出5、Ole对象的在位编辑Ctrl+Insert 复制Shift+Insert 粘贴Ctrl+X 剪切Ctrl+Y 恢复操作(redo)Ctrl+Z 取消操作(undo)6、显示操作:F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原PageUp 显示放大(1.25倍)PageDown 显示缩小(0.8倍)↑ 上移↓ 下移← 左移→ 右移。
CAXA快捷键键盘命令汇总CAXA快捷键键盘命令汇总工具—自定义操作—键盘命令。
这里就可以设置了!L是直线命令,c是画圆命令,a是圆弧命令,我常用这几个CAXA快捷键大全一文件操作:Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口二、界面操作:Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘制工具栏Ctrl+R 显示/隐藏三、当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启用基本曲线工具栏Ctrl+2 启用高级曲线工具栏Ctrl+3 启用曲线编辑工具栏Ctrl+4 启用工程标注工具栏Ctrl+5 启用块操作工具栏Ctrl+6 启用库操作工具栏四、编辑操作:Ctrl+C 图形复制Ctrl+V 图形粘贴Alt+BackSpace 取消操作(undo)Delete 删除Shift+Delete 图形剪切Shift+Esc 退出五、Ole对象的在位编辑Ctrl+Insert 复制Shift+Insert 粘贴Ctrl+X 剪切Ctrl+Y 恢复操作(redo) Ctrl+Z 取消操作(undo)六、显示操作:F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原PageUp 显示放大(1.25倍)PageDown 显示缩小(0.8倍) ↑上移↓下移←左移→右移CAXA电子图板机械版2009快捷键功能名称键盘命令简化命令快捷键新建New Ctrl+N 打开Open Ctrl+O关闭Close Ctrl+W保存Save Ctrl+S另存为Saveas Ctrl+SHIFT+并入Merge部分存储Partsave打印Plot Ctrl+P文件检索Idx CTRL+F DWG/DXF批转换器DWG 模块管理器Manage 清理Purge 退出Quit Alt+F4 撤销Undo Ctrl+Z 恢复Redo Ctrl+Y选择所有Selall Ctrl+A剪切Cutclip Ctrl+X复制Copyclip Ctrl+C带基点复制Copywb Ctrl+ SHIFT粘贴Pasteclip Ctrl+V粘贴为块Pasteblock Ctrl+ SHIFT选择性粘贴Specialpaste Ctrl+R插入对象Insertobj OBJ链接Setlink Ctrl+K OLE对象OLE清除Delete Delete删除所有Eraseall 重新生成Refresh全部重新生成Refreshall显示窗口Zoom Z显示平移Pan P显示全部Zoomall ZA F3显示复原Home Home 显示比例Vscale 显示回溯Prev ZP显示向后Next ZN显示放大Zoomin PageUp显示缩小Zoomout PageDown 动态平移Dyntrans 鼠标中键/Shift+鼠标左键动态缩放Dynscale 鼠标滚轮/Shift+鼠标右键图层Layer线型Ltype颜色Color线宽Wide 点样式Ddptype文本样式T extpara尺寸样式Dimpara引线样式Ldtype 形位公差样式Fcstype粗糙度样式Roughtype焊接符号样式Weldtype基准代号样式Datumtype 剖切符号样式Hatype序号样式Ptnotype 明细表样式Tbltype样式管理Type T 图幅设置Setup调入图框Frmload 定义图框Frmdef存储图框Frmsave填写图框Frmfill 编辑图框Frmedit调入标题栏Headload 定义标题栏Headdef存储标题栏Headsave填写标题栏Headerfill 编辑标题栏Headeredit 调入参数栏Paraload 定义参数栏Paradef存储参数栏Parasave填写参数栏Parafill编辑参数栏Paraedit生成序号Ptno删除序号Ptnodel编辑序号Ptnoedit交换序号Ptnochange明细表删除表项Tbldel 明细表表格折行Tblbrk填写明细表Tbledit明细表插入空行Tblnew输出明细表Tableexport明细表数据库操作Tabdat直线Line L两点线Lpp 角度线La角等分线Lia切线/法线Ltn等分线Bisector平行线Parallel LL圆Circle C圆:圆心_直径Cir圆:两点Cppl圆:三点Cppp 圆:两点_半径Cppr圆弧Arc A圆弧:三点Appp圆弧:两点半径Appr圆弧:圆心起点圆心角Acsa圆弧:圆心半径起终角Acra圆弧:起点终点圆心角Asea 圆弧:起点半径起终角Asra样条Spline SPL点Point PO公式曲线Fomul椭圆Ellipse EL矩形Rect正多边形Polygon多段线Pline中心线Centerl等距线Offset O剖面线Hatch H填充Solid文字Text局部放大图Enlarge波浪线Wavel 双折线Condup 箭头Arrow 齿轮Gear 圆弧拟合样条Nhs孔/轴Hole插入图片Insertimage 图片管理器Image 块创建Block块插入Insertblock块消隐Hide属性定义Attrib粘贴为块Pasteblock Ctrl+Alt+V块编辑Blockedit BE块在位编辑Refedit RE提取图符Sym定义图符Symdef 图库管理Symman驱动图符Symdrv图库转换Symexchange 构件库(见构件库表)尺寸标注Dim D 基本标注Powerdim基线标注Basdim 连续标注Contdim三点角度标注3parcdim 角度连续标注Continuearcdim半标注Halfdim大圆弧标注Arcdim 射线标注Radialdim锥度/斜度标注Gradientdim曲率半径标注Curvradiusdim坐标标注Dimco DC原点标注Origindim快速标注Fastdim自由标注Freedim对齐标注Aligndim孔位标注Hsdim引出标注downleaddim自动列表Autolist倒角标注Dimch引出说明Ldtext粗糙度Rough基准代号Datum 形位公差Fcs焊接符号Weld剖切符号Hatchpos中心孔标注Dimhole技术要求Speclib删除Erase Delete删除重线Eraseline平移Move MO平移复制Copy旋转Rotate RO镜像Mirror MI缩放Scale SC阵列Array AR 过渡Corner CO圆角Fillet多圆角Fillets倒角Chamfer外倒角Chamferaxle内倒角Chamferhole多倒角Chamfers尖角Sharp裁减Trim TR齐边Edge ED打断Break BR拉伸Stretch S分解Explode EX标注编辑Dimedit尺寸驱动Drive特性匹配Match切换尺寸风格Dimset文本参数编辑Textset文字查找替换Textoperation三视图导航Guide坐标点Id两点距离Dist角度Angle元素属性List周长Circum面积Area重心Barcen惯性矩Iner系统状态Status特性Properties置顶Totop置底Tobottom 置前Tofront置后T oback文字置顶Texttotop尺寸置顶Dimtotop文字或尺寸置顶Tdtotop 新建用户坐标系Newucs管理用户坐标系Switch打印排版Printool EXB浏览器Exbview工程计算器Caxacalc计算器Calc画笔Paint智能点工具设置Potset拾取过滤设置Objectset自定义界面Customize 界面重置Interfacereset界面加载Interfaceload 界面保存Interfacesave选项Syscfg关闭窗口Close全部关闭窗口Closeall层叠窗口Cascade横向平铺Horizontally纵向平铺Vertically排列图标Arrange帮助Help F1关于电子图板About构件库:单边洁角Concs构件库:双边洁角Concd构件库:单边止锁孔Conch构件库:双边止锁孔Conci构件库:孔根部退刀槽Conce构件库:孔中部退刀槽Concm构件库:孔中部圆弧退刀槽Conca构件库:轴端部退刀槽Conco 构件库:轴中部退刀槽Concp构件库:轴中部圆弧退刀槽Concq构件库:轴中部角度退刀槽Concr构件库:径向轴承润滑槽1 Conla构件库:径向轴承润滑槽2 Conlb构件库:径向轴承润滑槽3 Conlc构件库:推力轴承润滑槽1 Conlh构件库:推力轴承润滑槽2 Conli构件库:推力轴承润滑槽3 Conlj构件库:平面润滑槽1 Conlo构件库:平面润滑槽2 Conlp构件库:平面润滑槽3 Conlq构件库:平面润滑槽4 Conlr构件库:滚花Congg构件库:圆角或倒角Congc构件库:磨外圆Conro构件库:磨內圆Conri构件库:磨外端面Conre 构件库:磨內端面Conrf构件库:磨外圆及端面Conra构件库:磨內圆及端面Conrb构件库:平面Conrp 构件库:V型Conrv构件库:燕尾导轨Conrt构件库:矩形导轨Conrr转图工具:幅面初始化Frminit转图工具:填写标题栏Headerfill转图工具:转换明细表表头Tblhtrans转图工具:转换明细表Tbltransform转图工具:补充序号Ptnoadd转图工具:恢复标题栏Rehead转图工具:恢复图框Refrm 切换正交Ortho F8切换线宽Showide切换动态输入Showd切换捕捉方式Catch F6切换Interface F9添加到块内Blockin从块内移出Blockout取消块在位编辑Blockonqwo完成块在位编辑Blockonqws退出块编辑Blockq指定参考点F4切换当前坐标系F5切换相对/坐标值F2三维视图导航开关F7标准工具条Ctrl+B 颜色图层工具条Ctrl+E常用工具条Ctrl+U 主菜单Ctrl+M状态条Ctrl+T特性窗口Ctrl+Q立即菜单Ctrl+I。
Caxa快捷键CAXA快捷键Caxa快捷键CAXA快捷键(热键记忆) l+空格键直线c+空格键圆arc+空格键圆弧rec+空格键矩形ha+空格键轴/孔ol+空格键多边形f+空格键圆角/倒角tr+空格键裁减ex+空格键延伸di+空格键标注t+空格键插入文字e+空格键删除Ctrl N 新建文件Ctrl O 打开已有文件Ctrl P 绘图输出Ctrl S 保存文件Alt X 退出Alt F4 关闭窗口界面操作: 快捷键功能Ctrl M 显示/隐藏主菜单Ctrl B 显示/隐藏标准工具栏Ctrl A 显示/隐藏属性工具栏Ctrl U 显示/隐藏常用工具栏Ctrl D 显示/隐藏绘制工具栏Ctrl R 显示/隐藏当前绘制工具栏Ctrl I 显示/隐藏立即菜单Ctrl T 显示/隐藏状态栏Ctrl 1 启用基本曲线工具栏Ctrl 2 启用高级曲线工具栏Ctrl 3 启用曲线编辑工具栏Ctrl 4 启用工程标注工具栏Ctrl 5 启用块操作工具栏Ctrl 6 启用库操作工具栏编辑操作: 快捷键功能Ctrl C 图形复制Ctrl V 图形粘贴Alt BackSpace 取消操作(undo)Delete 删除Shift Delete 图形剪切Shift Esc 退出Ole对象的在位编辑Ctrl Insert 复制Shift Insert 粘贴Ctrl X 剪切Ctrl Y 恢复操作(redo)Ctrl Z 取消操作(undo)显示操作: 快捷键功能F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原ageUp 显示放大(1.25倍)ageDown 显示缩小(0.8倍)↑上移↓下移←左移→右移直线Line 画直线。
圆弧Arc 画圆弧。
圆Circle 画圆。
矩形Rect 画矩形。
中心线Centerl样条Spline 画样条曲线。
CAXA快捷键键盘命令汇总工具—自定义操作—键盘命令。
这里就可以设置了!L是直线命令,c是画圆命令,a是圆弧命令,我常用这几个CAXA快捷键大全一文件操作:Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口二、界面操作:Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘制工具栏Ctrl+R 显示/隐藏三、当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启用基本曲线工具栏Ctrl+2 启用高级曲线工具栏Ctrl+3 启用曲线编辑工具栏Ctrl+4 启用工程标注工具栏Ctrl+5 启用块操作工具栏Ctrl+6 启用库操作工具栏四、编辑操作:Ctrl+C 图形复制Ctrl+V 图形粘贴Alt+BackSpace 取消操作(undo)Delete 删除Shift+Delete 图形剪切Shift+Esc 退出五、Ole对象的在位编辑Ctrl+Insert 复制Shift+Insert 粘贴Ctrl+X 剪切Ctrl+Y 恢复操作(redo) Ctrl+Z 取消操作(undo)六、显示操作:F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原PageUp 显示放大(1.25倍)PageDown 显示缩小(0.8倍) ↑上移↓下移←左移→右移CAXA电子图板机械版2009快捷键功能名称键盘命令简化命令快捷键新建New Ctrl+N 打开Open Ctrl+O关闭Close Ctrl+W保存Save Ctrl+S另存为Saveas Ctrl+SHIFT+并入Merge部分存储Partsave打印Plot Ctrl+P文件检索Idx CTRL+F DWG/DXF批转换器DWG 模块管理器Manage 清理Purge 退出Quit Alt+F4 撤销Undo Ctrl+Z 恢复Redo Ctrl+Y选择所有Selall Ctrl+A剪切Cutclip Ctrl+X复制Copyclip Ctrl+C带基点复制Copywb Ctrl+ SHIFT粘贴Pasteclip Ctrl+V粘贴为块Pasteblock Ctrl+ SHIFT选择性粘贴Specialpaste Ctrl+R插入对象Insertobj OBJ链接Setlink Ctrl+K OLE对象OLE清除Delete Delete删除所有Eraseall 重新生成Refresh全部重新生成Refreshall显示窗口Zoom Z显示平移Pan P显示全部Zoomall ZA F3显示复原Home Home 显示比例Vscale 显示回溯Prev ZP显示向后Next ZN显示放大Zoomin PageUp显示缩小Zoomout PageDown 动态平移Dyntrans 鼠标中键/Shift+鼠标左键动态缩放Dynscale 鼠标滚轮/Shift+鼠标右键图层Layer线型Ltype颜色Color线宽Wide 点样式Ddptype文本样式Textpara尺寸样式Dimpara引线样式Ldtype 形位公差样式Fcstype粗糙度样式Roughtype焊接符号样式Weldtype基准代号样式Datumtype 剖切符号样式Hatype序号样式Ptnotype 明细表样式Tbltype样式管理Type T 图幅设置Setup调入图框Frmload 定义图框Frmdef存储图框Frmsave填写图框Frmfill 编辑图框Frmedit调入标题栏Headload 定义标题栏Headdef存储标题栏Headsave填写标题栏Headerfill 编辑标题栏Headeredit 调入参数栏Paraload 定义参数栏Paradef存储参数栏Parasave填写参数栏Parafill编辑参数栏Paraedit生成序号Ptno删除序号Ptnodel编辑序号Ptnoedit交换序号Ptnochange明细表删除表项Tbldel明细表表格折行Tblbrk填写明细表Tbledit明细表插入空行Tblnew输出明细表Tableexport明细表数据库操作Tabdat直线Line L两点线Lpp 角度线La角等分线Lia切线/法线Ltn等分线Bisector平行线Parallel LL圆Circle C圆:圆心_直径Cir圆:两点Cppl圆:三点Cppp 圆:两点_半径Cppr圆弧Arc A圆弧:三点Appp圆弧:两点半径Appr圆弧:圆心起点圆心角Acsa圆弧:圆心半径起终角Acra圆弧:起点终点圆心角Asea 圆弧:起点半径起终角Asra样条Spline SPL点Point PO公式曲线Fomul椭圆Ellipse EL矩形Rect正多边形Polygon多段线Pline中心线Centerl等距线Offset O剖面线Hatch H填充Solid文字Text局部放大图Enlarge波浪线Wavel 双折线Condup 箭头Arrow 齿轮Gear 圆弧拟合样条Nhs孔/轴Hole插入图片Insertimage 图片管理器Image块创建Block块插入Insertblock块消隐Hide属性定义Attrib粘贴为块Pasteblock Ctrl+Alt+V块编辑Blockedit BE块在位编辑Refedit RE提取图符Sym定义图符Symdef 图库管理Symman驱动图符Symdrv图库转换Symexchange 构件库(见构件库表)尺寸标注Dim D 基本标注Powerdim基线标注Basdim 连续标注Contdim三点角度标注3parcdim 角度连续标注Continuearcdim半标注Halfdim大圆弧标注Arcdim 射线标注Radialdim锥度/斜度标注Gradientdim曲率半径标注Curvradiusdim坐标标注Dimco DC原点标注Origindim快速标注Fastdim自由标注Freedim对齐标注Aligndim孔位标注Hsdim引出标注downleaddim自动列表Autolist倒角标注Dimch引出说明Ldtext粗糙度Rough基准代号Datum形位公差Fcs焊接符号Weld剖切符号Hatchpos中心孔标注Dimhole技术要求Speclib删除Erase Delete删除重线Eraseline平移Move MO平移复制Copy旋转Rotate RO镜像Mirror MI缩放Scale SC阵列Array AR过渡Corner CO圆角Fillet多圆角Fillets倒角Chamfer外倒角Chamferaxle内倒角Chamferhole多倒角Chamfers尖角Sharp裁减Trim TR齐边Edge ED打断Break BR拉伸Stretch S分解Explode EX标注编辑Dimedit尺寸驱动Drive特性匹配Match切换尺寸风格Dimset文本参数编辑Textset文字查找替换Textoperation三视图导航Guide坐标点Id两点距离Dist角度Angle元素属性List周长Circum面积Area重心Barcen惯性矩Iner系统状态Status特性Properties置顶Totop置底Tobottom 置前Tofront置后Toback文字置顶Texttotop尺寸置顶Dimtotop文字或尺寸置顶Tdtotop 新建用户坐标系Newucs管理用户坐标系Switch打印排版Printool EXB浏览器Exbview工程计算器Caxacalc计算器Calc画笔Paint智能点工具设置Potset拾取过滤设置Objectset自定义界面Customize 界面重置Interfacereset界面加载Interfaceload界面保存Interfacesave选项Syscfg关闭窗口Close全部关闭窗口Closeall层叠窗口Cascade横向平铺Horizontally纵向平铺Vertically排列图标Arrange帮助Help F1关于电子图板About构件库:单边洁角Concs构件库:双边洁角Concd构件库:单边止锁孔Conch构件库:双边止锁孔Conci构件库:孔根部退刀槽Conce构件库:孔中部退刀槽Concm构件库:孔中部圆弧退刀槽Conca构件库:轴端部退刀槽Conco构件库:轴中部退刀槽Concp构件库:轴中部圆弧退刀槽Concq构件库:轴中部角度退刀槽Concr构件库:径向轴承润滑槽1 Conla构件库:径向轴承润滑槽2 Conlb构件库:径向轴承润滑槽3 Conlc构件库:推力轴承润滑槽1 Conlh构件库:推力轴承润滑槽2 Conli构件库:推力轴承润滑槽3 Conlj构件库:平面润滑槽1 Conlo构件库:平面润滑槽2 Conlp构件库:平面润滑槽3 Conlq构件库:平面润滑槽4 Conlr构件库:滚花Congg构件库:圆角或倒角Congc构件库:磨外圆Conro构件库:磨內圆Conri构件库:磨外端面Conre 构件库:磨內端面Conrf构件库:磨外圆及端面Conra构件库:磨內圆及端面Conrb构件库:平面Conrp 构件库:V型Conrv构件库:燕尾导轨Conrt构件库:矩形导轨Conrr转图工具:幅面初始化Frminit转图工具:填写标题栏Headerfill转图工具:转换明细表表头Tblhtrans转图工具:转换明细表Tbltransform转图工具:补充序号Ptnoadd转图工具:恢复标题栏Rehead转图工具:恢复图框Refrm 切换正交Ortho F8切换线宽Showide切换动态输入Showd切换捕捉方式Catch F6切换Interface F9添加到块内Blockin从块内移出Blockout取消块在位编辑Blockonqwo完成块在位编辑Blockonqws退出块编辑Blockq指定参考点F4切换当前坐标系F5切换相对/坐标值F2三维视图导航开关F7标准工具条Ctrl+B 颜色图层工具条Ctrl+E常用工具条Ctrl+U 主菜单Ctrl+M状态条Ctrl+T特性窗口Ctrl+Q立即菜单Ctrl+I。
CAXA电子图板
快 捷 键 手 册
1.21.1 简化命令及快捷键操作
简化命令
在电子图板中,绝大部分功能都有对应的键盘命令。
其中一部分十分常用的功能除了标准的键盘命令外,还会有一个简化命令。
简化命令往往拼写十分简单,便于输入调用功能。
如直线功能的简化命令是L ,圆功能的简化命令是C 、尺寸标注功能的简化命令是D 等。
各个功能是否有简化命令,以及简化命令的拼写可以在附录中查询。
简化命令也是一种键盘命令。
由于电子图板支持一个功能对应若干个键盘命令,简化命令才得以存在。
简化命令和普通的键盘命令一样可以在【界面自定义对话框】中进行自定义,自定义的方法与定义键盘命令也是相同的。
快捷键
快捷键又叫快速键或热键,是指通过某些特定的按键、按键顺序或按键组合来完成一个操作。
不同于键盘命令的是,快捷键按下后,需要调用的功能会立即执行,不必如键盘命令那样在键盘上输入Enter 后才调用功能。
因此,使用快捷键调用命令可以大幅提高绘图效率。
在常规的软件设计中,很多组合式的快捷键往往与键盘上的功能键Alt 、Ctrl 、Shift 有关。
如【关闭电子图板】功能的快捷键是Alt+F4、【样式管理】功能的快捷键是Ctrl+T 、【另存文件】功能的对话框是Ctrl+Shift+S 等。
非组合式的快捷键主要是键盘最上方的ESC 键和F 系列功能键(F1~F12)。
其中ESC 键用处非常广泛,在取消拾取、退出命令、关闭对话框、中断操作等方面有广泛的应用。
大部分的操作或特殊状态都可以通过按下ESC 键退出或消除。
电子图板默认的快捷键设置尽量保证了一般软件的操作习惯,如【剪切】为Ctrl+X 、【复制】为Ctrl+C 、【粘贴】为Ctrl+V 、【撤销操作】为Ctrl+Z 、【重复操作】为Ctrl+Y 、【打开文档】为Ctrl+O 、
【关闭文档】为Ctrl+W 等。
此外还有一些电子图板的特色功能也定义了快捷键。
电子图板的快捷键也是可以通过界面自定义对话框进行设置的。
【界面自定义对话框】可以用于定义电子图板的快捷键。
常 用 快 捷 键 汇 总文件操作
界面操作
编辑操作
显示操作
键盘命令
普通命令
透明命令
普通命令
透明命令。
