决定低照度监控摄像机优劣的四大因素

摄像机性能指标的测试方法在不同使用环境下，怎样选购合适的摄像机，本文对摄像机的主要性能参数，测试方法和采购时应注意的事项介绍一些经验和看法如何正确认识摄像机的分辨率指标分辨率分辨率是衡量摄像机优劣的一个重要参数，指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上人眼能够看到的最大线数，当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能分辨出黑白相间的线条。

清晰度又分为水平分辨率和垂直分辨率。

测试方法摄像机拍摄综合测试图，用目视法观察监视器上图像中心楔上能分辨的最大线数或十组中心清晰度线段能分辨的最大线数。

测试时应注意（1）要使用成像质量好的镜头，因为镜头的好坏影响最终的测试结果。

（2）显示时使用黑白监视器，线数应在600线以上，如果使用彩色敬爱那时起，要将色饱和度旋纽调至最低，避免色度信号对亮度信号的干扰。

采购时应注意（1）使用索尼、松下原装摄像机做横向对比，观察两种摄像机在分辨黑白线条组时差距；原装机的性能指标真实可靠，通过对比，可以对采购摄像机的清晰度指标得出正确的结论。

（2）购买单板机时，有时配套的镜头成像质量较差，除了要测试中心分辨率外，还是测试四个角的分辨率，不能出现模糊和变形，否则，就要更换较好的镜头。

最低照度指标要有相关的条件最低照度的概念摄像机产生的亮度输出电平，是额定电平（700mv）的一半时，被摄物体的最小照度。

测试方法（1）对比法：敬爱能够摄像机置于暗室，选择一部名厂的原装摄像机作对比，使用三个同型号的手动光圈镜头，暗室内装有调压器控制的200v白炽灯，以调压器调节电压的高低来调节暗室内灯的明暗，电压可以从0伏调到220伏，室内光亮也可以从最暗调至最亮，将两部摄像机分别对准层次丰富的物体，调低室内的光亮度，直至看不清物体的暗部层次，或者将镜头光圈调小一级作对比，根据名厂的原装摄像机标称的最低照亮度之推测出待测摄像机的最低照度值。

（2）仪器法：同样在暗室中测试，将摄像机对准十级灰度测试卡，调低室内的光亮度，直至摄像机输出的视频信号在示波器上的幅度降至350mv，再用测光表测量测试卡表面的照度值，计算出最低照度。

低照度摄像机工作原理与应用研究摄像机是一种用于捕捉图像的设备，广泛应用于各种领域，如安防监控、交通管理、医疗影像等。

但在一些低照度环境下，摄像机的成像效果会受到很大的限制。

为了解决这个问题，低照度摄像机应运而生。

本文将对低照度摄像机的工作原理和应用进行研究。

一、低照度摄像机的工作原理低照度摄像机是一种能够在光线较弱的环境下获得清晰图像的摄像设备。

它采用了以下原理来增强成像的能力：1. 低噪声图像传感器：低照度摄像机通常采用低噪声图像传感器，如背照式CMOS传感器。

该传感器具有更高的感光度和较低的噪声水平，能够在光线较暗的情况下获得更亮且清晰的图像。

2. 大像素设计：低照度摄像机通常采用大像素设计，即每个感光单元的尺寸较大。

这使得每个像素能够接收更多的光线，从而提高了摄像机在低照度环境下的灵敏度。

3. 多帧叠加技术：低照度摄像机常采用多帧叠加技术，通过将多幅图像叠加在一起，消除图像中的噪声，提高图像的亮度和清晰度。

这种技术通常需要使用特殊算法来处理多幅图像，以避免图像模糊。

二、低照度摄像机的应用低照度摄像机在许多领域都有广泛的应用，特别是那些对于夜间监控或光线较暗的场景有需求的地方。

以下是一些典型的应用案例：1. 安防监控：低照度摄像机在安防监控领域非常重要。

它们可以在夜间或光线较暗的情况下提供清晰的监控图像，保障安全。

2. 交通管理：交通监控摄像机常常需要在光线较暗的情况下进行工作，以监控道路交通状况。

低照度摄像机可以提供清晰的图像，帮助交通管理人员做出正确的决策。

3. 夜间拍摄：在一些需要在夜间进行拍摄的场景中，低照度摄像机可以提供亮度较高的图像，确保拍摄效果更好。

4. 医疗影像：在一些医疗设备中，如内窥镜等，低照度摄像机可以提供更好的成像效果，方便医生进行诊断。

总而言之，低照度摄像机通过利用先进的图像传感器和处理技术，可以在低照度环境下提供更亮且清晰的图像。

它们在安防监控、交通管理、夜间拍摄和医疗影像等领域有着广泛的应用。

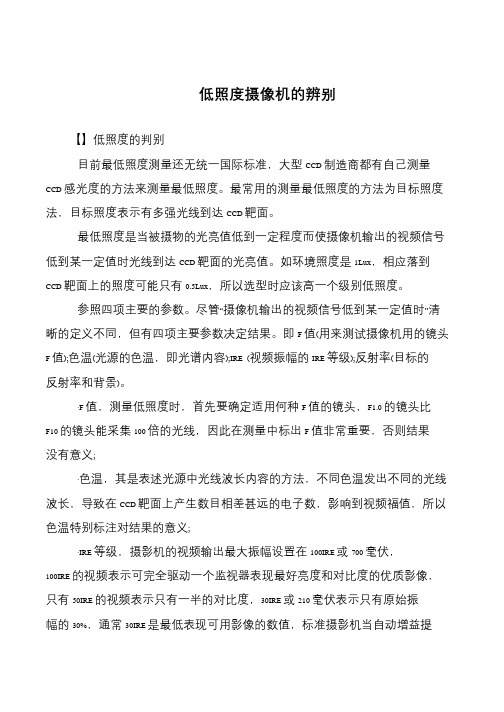

低照度摄像机的辨别
【】低照度的判别
目前最低照度测量还无统一国际标准，大型CCD 制造商都有自己测量CCD 感光度的方法来测量最低照度。

最常用的测量最低照度的方法为目标照度法，目标照度表示有多强光线到达CCD 靶面。

最低照度是当被摄物的光亮值低到一定程度而使摄像机输出的视频信号低到某一定值时光线到达CCD 靶面的光亮值。

如环境照度是1Lux，相应落到CCD 靶面上的照度可能只有0.5Lux，所以选型时应该高一个级别低照度。

参照四项主要的参数。

尽管“摄像机输出的视频信号低到某一定值时”清
晰的定义不同，但有四项主要参数决定结果。

即F 值(用来测试摄像机用的镜头F 值);色温(光源的色温，即光谱内容);IRE (视频振幅的IRE 等级);反射率(目标的反射率和背景)。

·F值，测量低照度时，首先要确定适用何种F 值的镜头，F1.0 的镜头比F10 的镜头能采集100 倍的光线，因此在测量中标出F 值非常重要，否则结果没有意义;
·色温，其是表述光源中光线波长内容的方法，不同色温发出不同的光线波长，导致在CCD 靶面上产生数目相差甚远的电子数，影响到视频福值，所以色温特别标注对结果的意义;
·IRE等级，摄影机的视频输出最大振幅设置在100IRE 或700 毫伏，100IRE 的视频表示可完全驱动一个监视器表现最好亮度和对比度的优质影像，只有50IRE 的视频表示只有一半的对比度，30IRE 或210 毫伏表示只有原始振幅的30%，通常30IRE 是最低表现可用影像的数值，标准摄影机当自动增益提。

在不同使用环境下，怎样选购合适的摄像机，笔者长期从事摄像机检测设备的销售和技术工作，本文对摄像机的主要性能参数，测试方法和采购时应注意的事项简单地谈谈自己经验和看法。

一、如何正确认识摄像机的分辨率指标综合测试卡分辨率楔形图1、分辨率是衡量摄像机优劣的一个重要参数，指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上人眼能够看到的最大线数，当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再分辨出黑白相间的线条。

清晰度又分为水平分辨率度和垂直分辨率。

2、测试方法，摄像机拍摄综合测试图，用目视法观察监视器上图像中心楔上能分辨的最大线数或十组中心清晰度线段能分辨的最大线数。

3、测试时应注意（1）要使用成像质量好的镜头，因为镜头的好坏影响最终的测试结果。

（2）显示时使用黑白监视器，线数应在600线以上，如果使用彩色监视器，要将色饱和度旋纽调至最低，避免色度信号对亮度信号的干扰。

4、采购时应注意（1）使用索尼、松下原装摄像机做横向对比，观察两种摄像机在分辨黑白线条组时差距；原装机的性能指标真实可靠，通过对比，可以对要采购摄像机的清晰度指标得出正确的结论。

（2）购买单板机时，有时配套的镜头成像质量较差，除了要测试中心分辨率外，还是测试四个角的分辨率，不能出现模糊和变形，否则，就要更换较好的镜头。

二、最低照度指标要有相关的条件1、最低照度的概念，摄像机产生的亮度输出电平，是额定电平（700mv）的一半时，被摄物体的最小照度。

2、测试方法十级灰度测试卡（1）对比法：将摄像机置于暗室，选择一部名厂的原装摄像机作对比，使用二个同种型号的手动光圈镜头，暗室内装有调压器控制的220V白炽灯，以调压器调节电压的高低来调节暗室内灯的明暗，电压可以从0V调到220V，室内光照也可以从最暗调至最亮，将二部摄像机分别对准层次丰富的物体，调低室内的光亮度，直至看不清物体的暗部层次，或者将镜头光圈调小一级作对比，根据名厂的原装摄像机标称的最低照度值推测出待测摄像机的最低照度值。

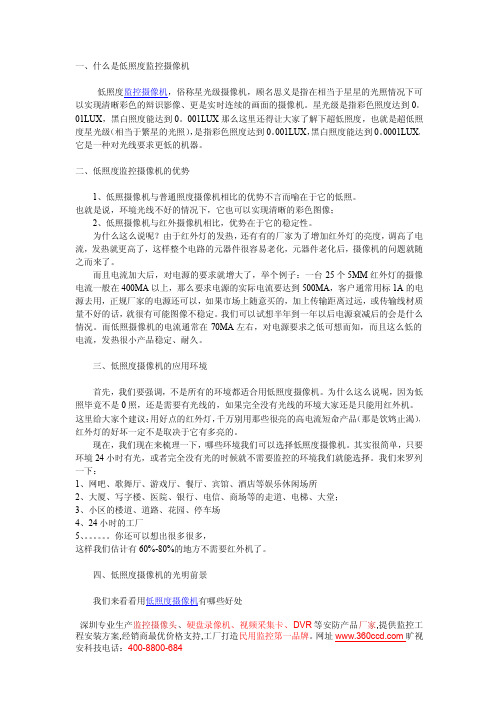

一、什么是低照度监控摄像机低照度监控摄像机，俗称星光级摄像机，顾名思义是指在相当于星星的光照情况下可以实现清晰彩色的辩识影像、更是实时连续的画面的摄像机。

星光级是指彩色照度达到0。

01LUX，黑白照度能达到0。

001LUX那么这里还得让大家了解下超低照度，也就是超低照度星光级（相当于繁星的光照），是指彩色照度达到0。

001LUX，黑白照度能达到0。

0001LUX，它是一种对光线要求更低的机器。

二、低照度监控摄像机的优势1、低照摄像机与普通照度摄像机相比的优势不言而喻在于它的低照。

也就是说，环境光线不好的情况下，它也可以实现清晰的彩色图像；2、低照摄像机与红外摄像机相比，优势在于它的稳定性。

为什么这么说呢？由于红外灯的发热，还有有的厂家为了增加红外灯的亮度，调高了电流，发热就更高了，这样整个电路的元器件很容易老化，元器件老化后，摄像机的问题就随之而来了。

而且电流加大后，对电源的要求就增大了，举个例子：一台25个5MM红外灯的摄像电流一般在400MA以上，那么要求电源的实际电流要达到500MA，客户通常用标1A的电源去用，正规厂家的电源还可以，如果市场上随意买的，加上传输距离过远，或传输线材质量不好的话，就很有可能图像不稳定。

我们可以试想半年到一年以后电源衰减后的会是什么情况。

而低照摄像机的电流通常在70MA左右，对电源要求之低可想而知，而且这么低的电流，发热很小产品稳定、耐久。

三、低照度摄像机的应用环境首先，我们要强调，不是所有的环境都适合用低照度摄像机。

为什么这么说呢，因为低照毕竟不是0照，还是需要有光线的，如果完全没有光线的环境大家还是只能用红外机。

这里给大家个建议：用好点的红外灯，千万别用那些很亮的高电流短命产品（那是饮鸩止渴），红外灯的好坏一定不是取决于它有多亮的。

现在，我们现在来梳理一下，哪些环境我们可以选择低照度摄像机。

其实很简单，只要环境24小时有光，或者完全没有光的时候就不需要监控的环境我们就能选择。

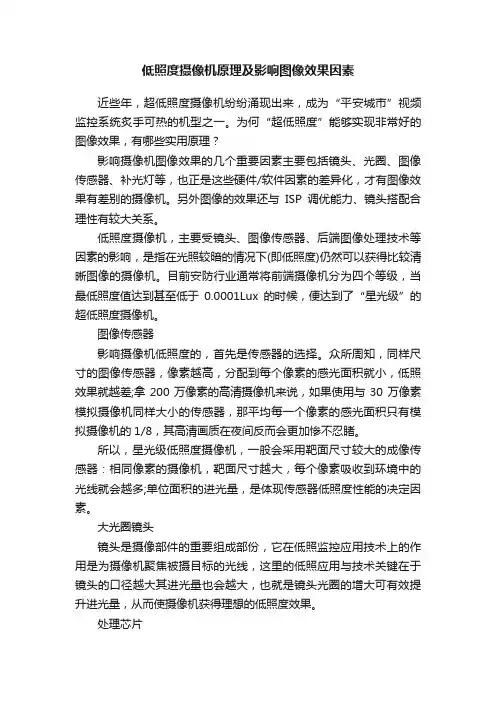

低照度摄像机原理及影响图像效果因素近些年，超低照度摄像机纷纷涌现出来，成为“平安城市”视频监控系统炙手可热的机型之一。

为何“超低照度”能够实现非常好的图像效果，有哪些实用原理？影响摄像机图像效果的几个重要因素主要包括镜头、光圈、图像传感器、补光灯等，也正是这些硬件/软件因素的差异化，才有图像效果有差别的摄像机。

另外图像的效果还与ISP调优能力、镜头搭配合理性有较大关系。

低照度摄像机，主要受镜头、图像传感器、后端图像处理技术等因素的影响，是指在光照较暗的情况下(即低照度)仍然可以获得比较清晰图像的摄像机。

目前安防行业通常将前端摄像机分为四个等级，当最低照度值达到甚至低于0.0001Lux的时候，便达到了“星光级”的超低照度摄像机。

图像传感器影响摄像机低照度的，首先是传感器的选择。

众所周知，同样尺寸的图像传感器，像素越高，分配到每个像素的感光面积就小，低照效果就越差;拿200万像素的高清摄像机来说，如果使用与30万像素模拟摄像机同样大小的传感器，那平均每一个像素的感光面积只有模拟摄像机的1/8，其高清画质在夜间反而会更加惨不忍睹。

所以，星光级低照度摄像机，一般会采用靶面尺寸较大的成像传感器：相同像素的摄像机，靶面尺寸越大，每个像素吸收到环境中的光线就会越多;单位面积的进光量，是体现传感器低照度性能的决定因素。

大光圈镜头镜头是摄像部件的重要组成部份，它在低照监控应用技术上的作用是为摄像机聚焦被摄目标的光线，这里的低照应用与技术关键在于镜头的口径越大其进光量也会越大，也就是镜头光圈的增大可有效提升进光量，从而使摄像机获得理想的低照度效果。

处理芯片低照度环境还会给图像带来噪声，从而图像的清晰度，这就需要有性能足够强大的处理芯片，来搭载自动增益、数字降噪等关键技术。

自动增益，能够将低照度下图像的亮度维持在理想状况，控制噪声的大小;数字降噪技术，则能够过滤噪声，显示较为纯净的画面，看清更多的图像细节。

强大的处理芯片搭载的关键算法，对原始裸数据进行“雕琢”后，才能呈现给用户最好的图像效果。

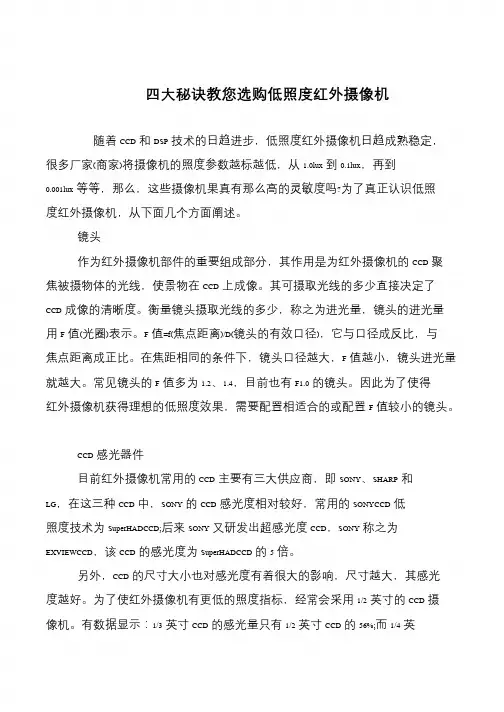

四大秘诀教您选购低照度红外摄像机
随着CCD和DSP技术的日趋进步，低照度红外摄像机日趋成熟稳定，很多厂家(商家)将摄像机的照度参数越标越低，从1.0lux到0.1lux，再到
0.001lux等等，那么，这些摄像机果真有那么高的灵敏度吗?为了真正认识低照度红外摄像机，从下面几个方面阐述。

镜头
作为红外摄像机部件的重要组成部分，其作用是为红外摄像机的CCD聚焦被摄物体的光线，使景物在CCD上成像。

其可摄取光线的多少直接决定了CCD成像的清晰度。

衡量镜头摄取光线的多少，称之为进光量，镜头的进光量用F值(光圈)表示。

F值=f(焦点距离)/D(镜头的有效口径)，它与口径成反比，与焦点距离成正比。

在焦距相同的条件下，镜头口径越大，F值越小，镜头进光量就越大。

常见镜头的F值多为1.2、1.4，目前也有F1.0的镜头。

因此为了使得红外摄像机获得理想的低照度效果，需要配置相适合的或配置F值较小的镜头。

CCD感光器件
目前红外摄像机常用的CCD主要有三大供应商，即SONY、SHARP和LG，在这三种CCD中，SONY的CCD感光度相对较好，常用的SONYCCD低照度技术为SuperHADCCD;后来SONY又研发出超感光度CCD，SONY称之为EXVIEWCCD，该CCD的感光度为SuperHADCCD的5倍。

另外，CCD的尺寸大小也对感光度有着很大的影响，尺寸越大，其感光度越好。

为了使红外摄像机有更低的照度指标，经常会采用1/2英寸的CCD摄像机。

有数据显示：1/3英寸CCD的感光量只有1/2英寸CCD的56%;而1/4英。

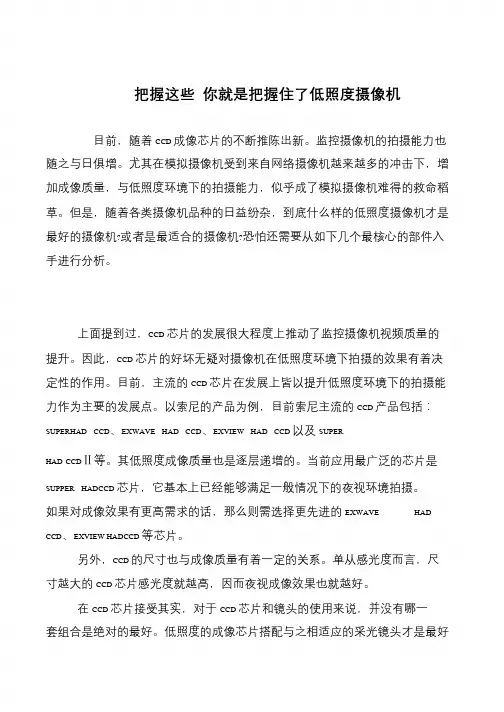

把握这些你就是把握住了低照度摄像机
目前，随着CCD 成像芯片的不断推陈出新。

监控摄像机的拍摄能力也
随之与日俱增。

尤其在模拟摄像机受到来自网络摄像机越来越多的冲击下，增
加成像质量，与低照度环境下的拍摄能力，似乎成了模拟摄像机难得的救命稻草。

但是，随着各类摄像机品种的日益纷杂，到底什么样的低照度摄像机才是
最好的摄像机?或者是最适合的摄像机?恐怕还需要从如下几个最核心的部件入
手进行分析。

上面提到过，CCD 芯片的发展很大程度上推动了监控摄像机视频质量的
提升。

因此，CCD 芯片的好坏无疑对摄像机在低照度环境下拍摄的效果有着决
定性的作用。

目前，主流的CCD 芯片在发展上皆以提升低照度环境下的拍摄能
力作为主要的发展点。

以索尼的产品为例，目前索尼主流的CCD 产品包括：SUPERHAD CCD、EXWAVE HAD CCD、EXVIEW HAD CCD 以及SUPER HAD CCDⅡ等。

其低照度成像质量也是逐层递增的。

当前应用最广泛的芯片是SUPPER HADCCD 芯片，它基本上已经能够满足一般情况下的夜视环境拍摄。

如果对成像效果有更高需求的话，那么则需选择更先进的EXWAVE HAD CCD、EXVIEW HADCCD 等芯片。

另外，CCD 的尺寸也与成像质量有着一定的关系。

单从感光度而言，尺
寸越大的CCD 芯片感光度就越高，因而夜视成像效果也就越好。

在CCD 芯片接受其实，对于CCD 芯片和镜头的使用来说，并没有哪一
套组合是绝对的最好。

低照度的成像芯片搭配与之相适应的采光镜头才是最好。

记录仪摄像头质量判断标准一、清晰度与分辨率清晰度与分辨率是衡量摄像头性能的重要指标。

一般来说，分辨率越高，清晰度就越好。

常见的分辨率有1080P、720P和480P等，其中1080P分辨率最为清晰。

在购买时，应选择高分辨率的摄像头，以保证拍摄的画面清晰度足够高。

二、色彩还原度色彩还原度是指摄像头对真实色彩的还原程度。

好的摄像头能够真实地还原被拍摄物体的颜色，而不会出现偏色、失真的情况。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的色彩还原度。

三、畸变程度畸变程度是指摄像头在拍摄时对物体产生的形变程度。

好的摄像头应具有较小的畸变程度，以避免拍摄出的画面失真。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的畸变程度。

四、动态范围动态范围是指摄像头在拍摄快速移动的物体时，能够捕捉到的画面范围。

动态范围越大，摄像头能够捕捉到的画面范围就越广。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的动态范围。

五、夜视功能夜视功能是指在光线较暗的环境下，摄像头能够拍摄到的画面清晰度。

好的夜视摄像头能够在低光环境下拍摄到清晰、明亮的画面。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的夜视功能。

六、稳定性稳定性是指摄像头在使用过程中是否稳定，是否存在抖动、晃动等问题。

好的摄像头应该具有较好的稳定性，以保证拍摄的画面稳定、不晃动。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的稳定性。

七、抗抖性能抗抖性能是指摄像头在移动或振动时，能够保持画面稳定的能力。

好的摄像头应该具有较好的抗抖性能，以避免在移动或振动时拍摄出的画面模糊或失真。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的抗抖性能。

八、防护性能防护性能是指摄像头在恶劣环境下工作的能力。

好的摄像头应该具有较好的防护性能，如防水、防尘、防摔等，以保证在恶劣环境下正常工作。
