下载文档原格式

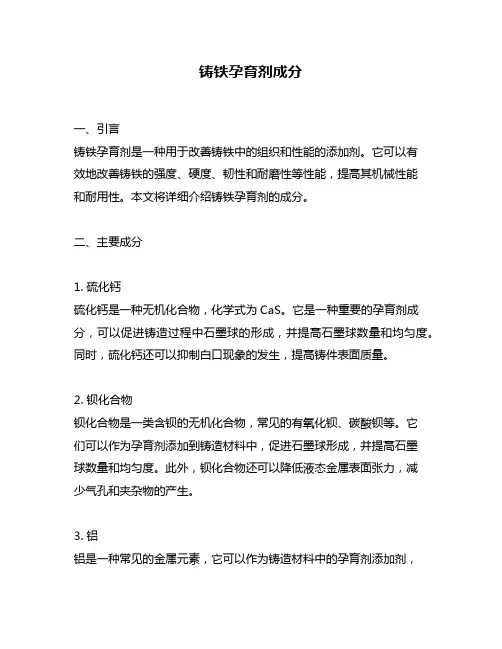

铸铁孕育剂成分一、引言铸铁孕育剂是一种用于改善铸铁中的组织和性能的添加剂。
它可以有效地改善铸铁的强度、硬度、韧性和耐磨性等性能，提高其机械性能和耐用性。
本文将详细介绍铸铁孕育剂的成分。
二、主要成分1. 硫化钙硫化钙是一种无机化合物，化学式为CaS。
它是一种重要的孕育剂成分，可以促进铸造过程中石墨球的形成，并提高石墨球数量和均匀度。
同时，硫化钙还可以抑制白口现象的发生，提高铸件表面质量。
2. 钡化合物钡化合物是一类含钡的无机化合物，常见的有氧化钡、碳酸钡等。
它们可以作为孕育剂添加到铸造材料中，促进石墨球形成，并提高石墨球数量和均匀度。
此外，钡化合物还可以降低液态金属表面张力，减少气孔和夹杂物的产生。
3. 铝铝是一种常见的金属元素，它可以作为铸造材料中的孕育剂添加剂，促进石墨球形成，并提高铸件的力学性能和耐磨性。
此外，铝还可以改善铸件表面质量和耐腐蚀性。
4. 钛钛是一种常见的金属元素，它可以作为铸造材料中的孕育剂添加剂，促进石墨球形成，并提高铸件的力学性能和耐磨性。
此外，钛还可以改善铸件表面质量和耐腐蚀性。
5. 镁镁是一种常见的金属元素，它可以作为铸造材料中的孕育剂添加剂，促进石墨球形成，并提高铸件的力学性能和耐磨性。
此外，镁还可以改善铸件表面质量和耐腐蚀性。
三、其他辅助成分1. 硅硅是一种常见的非金属元素，在铸造过程中常用作合金元素或孕育剂添加剂。
硅可促进石墨球形成，并提高其数量和均匀度。
同时，硅还可以增加合金强度、硬度和耐磨性等性能。
2. 钙钙是一种常见的金属元素，它可以作为铸造材料中的孕育剂添加剂，促进石墨球形成，并提高铸件的力学性能和耐磨性。
此外，钙还可以改善铸件表面质量和耐腐蚀性。
3. 锰锰是一种常见的金属元素，在铸造过程中常用作合金元素或孕育剂添加剂。
锰可促进石墨球形成，并提高其数量和均匀度。
同时，锰还可以增加合金强度、硬度和耐磨性等性能。
4. 铬铬是一种常见的金属元素，在铸造过程中常用作合金元素或孕育剂添加剂。
铸铁用孕育剂标准铸铁是一种常见的工业材料，广泛应用于机械制造、建筑工程、交通运输等领域。
孕育剂在铸铁生产中起着关键作用，能够改善铸铁的碳化物形态，提高铸铁的力学性能和耐磨性能。
为了保证铸铁质量的稳定和一致性，对孕育剂的使用和性能进行标准化是十分重要的。
一、孕育剂的选择标准为了确保铸铁的质量，选择合适的孕育剂至关重要。
在选择孕育剂时，需考虑以下因素：1.铸铁类别：铸铁根据碳含量的不同可分为灰口铸铁、球墨铸铁和白口铸铁等。
不同类型的铸铁对孕育剂的要求也不同，因此在选择孕育剂时需根据具体铸铁类别进行选择。
2.孕育效果：良好的孕育剂应能够使铸铁中的碳以球状形式存在，提高碳化物的尺寸和形状，减少碳脱质或脱碳的程度。
因此选择孕育剂时应考虑孕育效果的可靠性和稳定性。
3.生产工艺：不同的生产工艺对孕育剂的要求也不同。
在连续浇铸和间歇浇铸等不同工艺条件下，孕育剂的要求差异较大。
因此，选择孕育剂时需考虑与生产工艺的配合度。
二、孕育剂的物理性能标准为了确保孕育剂的质量和稳定性，需要制定一些物理性能的标准。
以下是常见的孕育剂物理性能标准：1.颗粒度：颗粒度是衡量孕育剂颗粒大小的指标，直接影响到孕育剂的分散性和溶解性。
一般要求颗粒度均匀，符合生产工艺要求。
2.含气量：含气量是指孕育剂中所含的气体成分比例，过高的含气量会影响孕育剂的溶解性和反应效果。
一般要求孕育剂的含气量不超过一定标准。
3.含水量：含水量是指孕育剂中所含的水分比例，过高的含水量会影响孕育剂的稳定性和效果。
一般要求孕育剂的含水量不超过一定标准。
4.烧失量：烧失量是指孕育剂在高温下的挥发量，直接影响到孕育剂的使用效果和经济性。
一般要求孕育剂的烧失量不超过一定标准。
三、孕育剂的化学性能标准孕育剂的化学性能对铸铁的质量和性能起着重要作用。
以下是常见的孕育剂化学性能标准：1.主要元素含量：主要元素包括Si、Mg等，不同的孕育剂对主要元素的含量要求也不同。
一般要求主要元素的含量稳定，符合生产工艺要求。
衡水格林铸鑫科技有限责任公司灰铸铁孕育处理技术操作规程2006.06.28发布 2006.07.01实施目次1 范围 (1)2 主要设备参数 (1)3 工艺流程 (1)4 技术操作内容 (1)灰铸铁孕育处理技术操作规程1．范围本规程规定了灰铸铁孕育处理技术操作要求及异常情况处理等内容。
本规程适用于衡水格林铸鑫科技有限责任公司灰铸铁孕育处理技术操作。
2．主要设备参数2.1 转运铁水包容量750Kg，自带模具，耐火材料浇注包衬，燃气烘干。
2.2浇注铁水包容量250Kg，自带模具，耐火材料浇注包衬，燃气烘干。
3．工艺流程烘烤检查铁水包--转运包内加孕育剂—测温出铁水--扒渣挡渣--铁液倒包随流孕育—浇注4．技术操作内容4.1 中频炉铁水出炉温度一般控制范围在1470～1520℃，转运包内铁水温度控制范围在1420～1470℃，加入孕育剂前的铁水最低温度要大于1420℃。
如遇铸件工艺上对浇注温度有特别要求时，可根据规定适当调整炉温和倒包温度，以确保铁水温度满足浇注要求。
4.2 转运包内孕育4.2.1 孕育剂为75#硅铁，粒度为3～8mm，使用前加热烘干。
4.2.2 孕育剂加入量实际生产中有特殊要求的孕育剂加入量以铸造工艺卡的要求为准。
4.3 铁液随流孕育4.3.1 孕育剂为75#硅铁，粒度为0.15～0.6mm，使用前加热烘干。
4.3.2 孕育剂加入量4.3.3 孕育剂加入方式:倒包时用手工、孕育剂料斗把孕育剂均匀地随铁液流加入。
实际生产中有特殊要求的孕育剂加入量以铸造工艺卡的要求为准。
4.4 在确保浇注温度前提下，每包铁水应在8min内浇注完毕，以避免孕育衰退。
灰铸铁的力学性能在很大程度上取决于其显微组织，未经孕育处理的灰铸铁，显微组织不稳定、力学性能低下、铸件的薄壁处易出现白口，为保证铸件品质的一致性，复合孕育剂是必不可少的辅料。
下面由复合孕育剂厂家马鞍山京华实业公司为您介绍下它的相关知识，希望能对您有些帮助。
SIHIGH型号的孕育剂，是高级加硅脱氧孕育剂，改产品常见的特征是：含有73%以上的Si；在作为孕育剂使用时，添加0.2-0.4%效果较大；粒度2mm以下；一般是包装塑料编织袋且每袋总量25Kg 左右；有强脱氧作用，可以获得非金属夹杂物很少的铁水；渣的产生量少，可以延长炉壁的寿命；用于孕育使用。
它的使用方法是在升温后，出铁水前15-20分钟，直接可以把包装好的该品投入到炉内即可。
INOFSBA-A型号的孕育剂，主要用于普通铸铁生产，是球墨铸铁用硬度改良复合孕育剂，改产品主要的特征有：
1.在普通铸铁或球墨铸铁上使用，最多添加到0.1%，对于防止铁素体和增加硬度有显著的效果；
2.添加本品不会产生白口；
3.易于溶解，不会发生偏析现象；
4.当铸铁的硬度不够、铁素体较多，按照原来的硬度稳定方法操作却不能稳定时，使用本品；
5.粒度0-10mm；
6.包装25Kg塑料编织袋。
马鞍山京华实业公司是炼钢、铸造用增碳剂、煅后石油焦以及石墨化增碳剂，孕育剂，碳化硅等专业生产厂家。
公司能按增碳剂客户的要求加工成各种粒度规格的增碳剂，对产品高质量的追求户及对顾客称心满意的服务是马鞍山京华的经营宗旨。
马鞍山京华实业公司秉承着“凭质量铸造现在，靠信誉开拓未来”的经营理念，为客户提供最优质的增碳剂和贴心的服务。
如果您想进一步了解，可以直接点击官网马鞍山京华实业公司进行在线咨询。

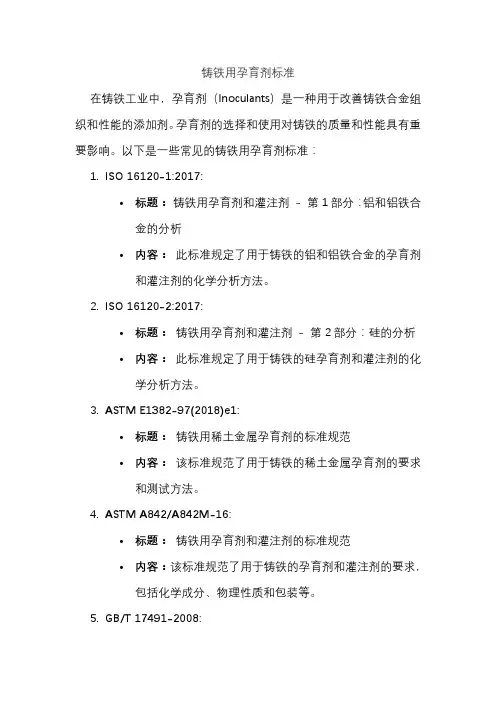

铸铁用孕育剂标准
在铸铁工业中，孕育剂（Inoculants）是一种用于改善铸铁合金组织和性能的添加剂。
孕育剂的选择和使用对铸铁的质量和性能具有重要影响。
以下是一些常见的铸铁用孕育剂标准：
1.ISO 16120-1:2017:
•标题：铸铁用孕育剂和灌注剂- 第1部分：铝和铝铁合金的分析
•内容：此标准规定了用于铸铁的铝和铝铁合金的孕育剂和灌注剂的化学分析方法。
2.ISO 16120-2:2017:
•标题：铸铁用孕育剂和灌注剂- 第2部分：硅的分析
•内容：此标准规定了用于铸铁的硅孕育剂和灌注剂的化学分析方法。
3.ASTM E1382-97(2018)e1:
•标题：铸铁用稀土金属孕育剂的标准规范
•内容：该标准规范了用于铸铁的稀土金属孕育剂的要求和测试方法。
4.ASTM A842/A842M-16:
•标题：铸铁用孕育剂和灌注剂的标准规范
•内容：该标准规范了用于铸铁的孕育剂和灌注剂的要求，包括化学成分、物理性质和包装等。
5.GB/T 17491-2008:
•标题：铸铁用稀土孕育剂
•内容：该国家标准规定了铸铁用稀土孕育剂的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
这些标准为铸铁用孕育剂的生产、测试和应用提供了指导，确保其在铸铁制造中能够稳定地发挥作用。
具体应用时，建议根据所在国家或地区的标准体系查阅最新的标准文档，以确保符合当地的法规和要求。

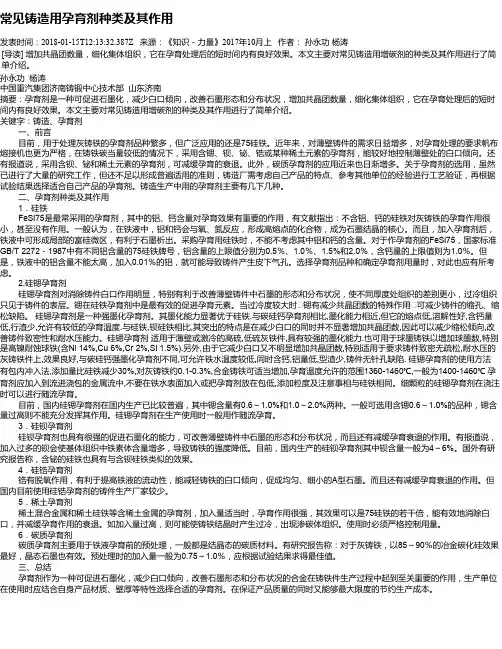

常见铸造用孕育剂种类及其作用发表时间：2018-01-15T12:13:32.387Z 来源：《知识－力量》2017年10月上作者：孙永功杨涛[导读] 增加共晶团数量，细化集体组织，它在孕育处理后的短时间内有良好效果。
本文主要对常见铸造用增碳剂的种类及其作用进行了简单介绍。
孙永功杨涛中国重汽集团济南铸锻中心技术部山东济南摘要：孕育剂是一种可促进石墨化，减少白口倾向，改善石墨形态和分布状况，增加共晶团数量，细化集体组织，它在孕育处理后的短时间内有良好效果。
本文主要对常见铸造用增碳剂的种类及其作用进行了简单介绍。

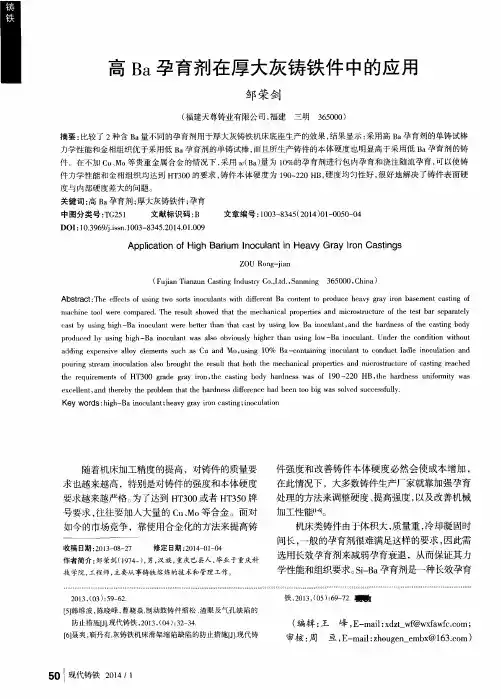

关键字：铸造、孕育剂一、前言目前，用于处理灰铸铁的孕育剂品种繁多，但广泛应用的还是75硅铁。

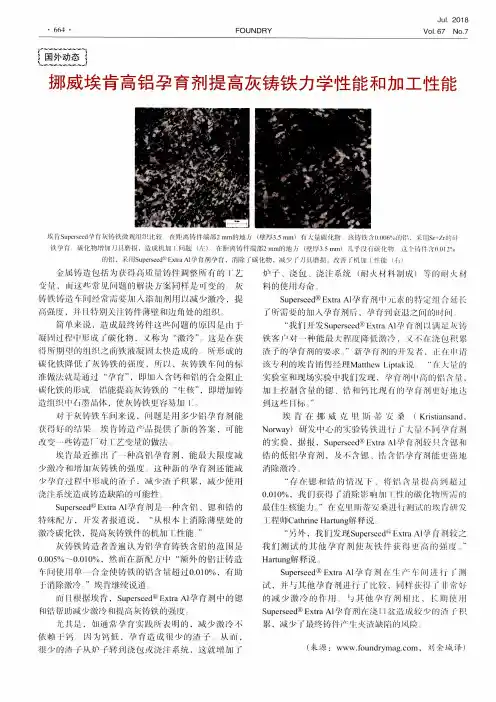

近年来，对薄壁铸件的需求日益增多，对孕育处理的要求帆布熔接机也更为严格，在铸铁碳当量较低的情况下，采用含锶、钡、铋、锆或某种稀土元素的孕育剂，能较好地控制薄壁处的白口倾向。
还有报道说，采用含钡、铋和稀土元素的孕育剂，可减缓孕育的衰退。
此外，碳质孕育剂的应用近来也日渐增多。
关于孕育剂的选用，虽然已进行了大量的研究工作，但还不足以形成普遍适用的准则，铸造厂需考虑自己产品的特点、参考其他单位的经验进行工艺验证，再根据试验结果选择适合自己产品的孕育剂。
铸造生产中用的孕育剂主要有几下几种。
二、孕育剂种类及其作用1．硅铁FeSi75是最常采用的孕育剂，其中的铝、钙含量对孕育效果有重要的作用，有文献指出：不含铝、钙的硅铁对灰铸铁的孕育作用很小，甚至没有作用。
一般认为，在铁液中，铝和钙会与氧、氮反应，形成高熔点的化合物，成为石墨结晶的核心。
而且，加入孕育剂后，铁液中可形成局部的富硅微区，有利于石墨析出。
采购孕育用硅铁时，不能不考虑其中铝和钙的含量。
对于作孕育剂的FeSi75，国家标准GB/T 2272－1987中有不同铝含量的75硅铁牌号，铝含量的上限值分别为0.5％、1.0％、1.5%和2.0％，含钙量的上限值则为1.0％。
我们都知道，在钢铁生产过程中，铁水在流出的的时候为灰铁，需要加入铸铁孕育剂进行球化，使之变成球墨铸铁。
下面由铸铁孕育剂厂家马鞍山京华实业公司为您介绍下它的相关知识，希望能对您有些帮助。
铸铁孕育剂主要作用可促进石墨化，减少白口倾向，改善石墨形态和分布状况，增加共晶团数量，细化基体组织，能够有效提高铸铁的石墨析出，控制石墨的形态等等，降低有球化剂造成的过冷度倾向。
铸铁孕育剂是根据铸铁孕育机理而进行反应的，核心理论是认为孕育剂加入铁水后，由于形成一种难熔的、并具有高弥散度的悬浮物质，这些起着石墨结晶的核心作用，因此得到细小而均匀分布的片状石墨组织。
“硅酸盐”理论(又称浊化理论)认为孕育作用是由于硅加入铁水中引起脱氧作用：2Fe0+si=SiO2+2Fe+15045kJ反应生成的SiO2和所剩FeO组成复合的硅酸盐，成为难熔的高分散度的石墨结
晶核心。
实验证明，经过硅处理后的铁水如在硅完全熔化前就浇注凝固，则在未完全熔化的固体硅周围，发现大量的石墨核心，而且在这个区域，含硅量显著偏高，这说明铁水加硅后，由于硅在铁水内分布的不均匀性，而生成大量石墨核心，而起孕育作用。
这种理论势必导致只有硅的存在才能起孕育作用，事实则不完全这样。
有人经过试验认为：即使硅酸盐能作为石墨化非自发晶核的话，那么这些晶核本身的晶格的点阵结构和大小应与石墨结晶相适应，否则虽有大量的难熔高分散度的硅酸盐形成物悬浮在液态铁水中也不能促使石墨析出。
因此铸zhu产生了“石墨核心论”，认为熔炼铸铁时，由于生铁原料中高熔点的石墨片，不能完全熔化而成为一些超显微的石墨核心或碳原子群存在于铁水中，当铸铁结晶时，碳原子即以此为核心聚积其上而起石墨核心的作用。
过热温度愈高使核心熔化的愈多，故石墨化作用逐渐衰退，化合碳渐渐增多。
这一点与生铁的
遗传性是相符合的。
当孕育剂中的硅加入后，造成了硅组分在许多显微体积内分布不均匀，有的地方硅分高，有的地方硅分低，如局部的碳当量超过共晶成分时，则这些局部地区结晶时就会有初生石墨出现，将成为石墨化结晶核心，促进了石墨化而起到孕育作用。
液态保温时间愈长，则这种不均匀性通过扩散而逐渐减小，使孕育作用逐渐减弱。
这个理论认为核心来自石墨本身。
采取液态孕育也增加了硅分的不均匀性，这也有助于这种理论。
它没有强调只有硅铁合金才能作为孕育剂，认为只要能使碳硅不均匀性增加的物质都可作为孕育剂，这就打破了只有硅才能作孕育剂的观点。
马鞍山京华实业公司是炼钢、铸造用增碳剂、煅后石油焦以及石墨化增碳剂，孕育剂，碳化硅等专业生产厂家。
公司能按增碳剂客户的要求加工成各种粒度规格的增碳剂，对产品高质量的追求户及对顾客称心满意的服务是马鞍山京华的经营宗旨。
马鞍山京华实业公司秉承着“凭质量铸造现在，靠信誉开拓未来”的经营理念，为客户提供最优质的增碳剂和贴心的服务。
如果您想进一步了解，可以直接点击官网马鞍山京华实业公司进行在线咨询。
