电气开槽配管交底精品PPT课件

水电线管开槽质量控制要点按照水电、装修专业设计要求，在安装工程二次配管施工时需开凿线管槽、电箱位，进行敷设线管、修补管槽。

砌体墙中二次开槽配管又是一项至关重要的施工工序，开槽、补槽质量将直接影响安装、粗装修及后期精装修和交楼质量。

通过前期施工及交楼中发现，砌体墙中二次配管部位墙面极易出现空鼓、开裂质量问题，且后期维修难度大、维修成本高，维修处理不当或返工破坏将直接影响用电安全、使用功能以及精品交楼质量。

为了严格规范和控制砌体墙中二次配管开槽、补槽质量，落实墙面空鼓、开裂质量通病防治措施，改进影响交楼的通病质量问题施工。

一、线管补槽质量差及开裂原因1、开槽后基层未清理干净，处理不到位；补槽前未提前淋水，补槽后未及时养护，水泥砂浆强度不够。

这些因素都会导致水泥砂浆与线管及砖墙粘结强度不够、干缩，从而引发开裂现象。

2、由于是非泥水工操作，施工技术水平上无法达到工艺要求。

各种材料收缩率不同，加气砼砌块、砖墙、砼墙、水泥砂浆之间收缩率各不相同，施工工艺处理不当极易在开槽部位与周边衔接处空鼓、开裂。

3、电线管敷设暗埋深度较浅（线管外露面宜在砌体表面以下20mm为宜），且未固定有松动。

4、水泥砂浆未分层填塞或填塞不饱满、不密实、未与砌体墙面找平、未采取相关防开裂措施。

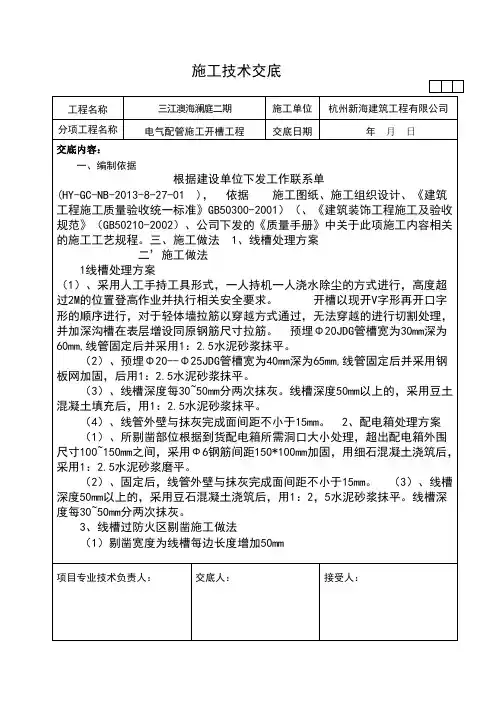

二、线管槽施工工艺标准流程①墙面弹线标记→②切割（开孔）、手动轻凿管槽修整→③清理、淋水润槽→④刷1:1 素水泥浆界面处理→⑤敷管并调整、固定→⑥水泥砂浆分层填塞，内层挂设玻纤网→⑦收面、养护→挂网线管及配电箱开槽、补槽处理措施：1.根据图纸所示位置，现场确定线管走向和间距，用墨线在需开槽墙体弹出线槽切割边线。

2.用切槽机按线进行切割，切槽时尽量保持切割线成直线，然后手工修槽、清槽，凿除的部位尽量平整，便于敷设线管。

3.线槽处理措施：（1）宽为30mm的线槽：采用1:2.5水泥砂浆抹平；（2）宽为50mm至100mm的线槽：线管固定后采用钢丝网加固，再用1:2.5水泥砂浆抹平；（3）线槽深度每30至50mm分两次抹灰。

审核人本表由施工单位填写。

施工准备 (一) 施工准备1、 作业条件 根据电气设计图要求与土建墙上弹出的水平线，弹线定位，墙体开槽。

2、 PVC t 材料要求PVC 管的材质必须合格,氧指数》27%设计有待殊要求时必须符 合设计要求。

进场材料必须有产品合格证，以及有效的氧指数检 测报告。

外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。

用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。

各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“ CCC 认证 标志和认证证书复印件。

3、 JDG 管材料要求(1) 钢管的材质必须合格，有出厂合格证，设计有待殊要求时必须符合设计要求。

(2) 外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。

(3) 锁紧螺母外形完好、丝扣清晰。

无翘曲变形等缺陷。

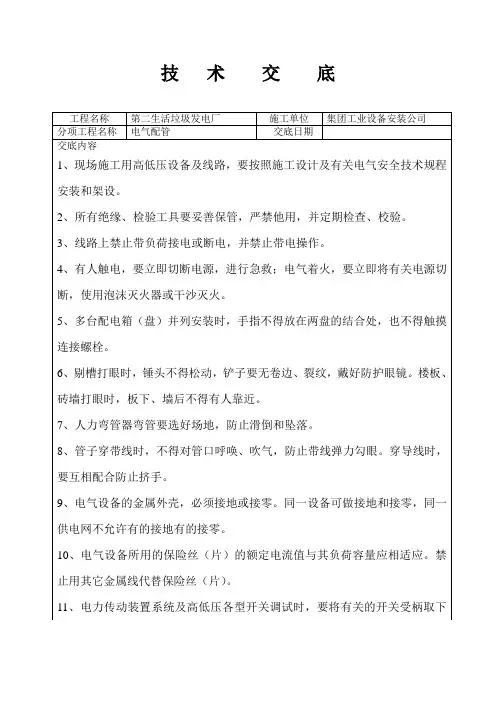

交底提要准备工作、材料要求以及施工工艺规程、质量要求等注意事项交底内容:(3)(4)审核人本表由施工单位填写。

交底内容:(4) 铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的 要求。

铅笔、钢卷尺、水平尺、线锥、水桶、灰桶、灰铲、手锤、錾子、钢 锯条、半圆锉、弯管弹簧、弯管器、剪管器工具袋、电工常用工具等。

质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

交底提要准备工作、材料要求以及施工工艺规程、质量要求等注意事项4、 主要机具锯、审核人本表由施工单位填写。

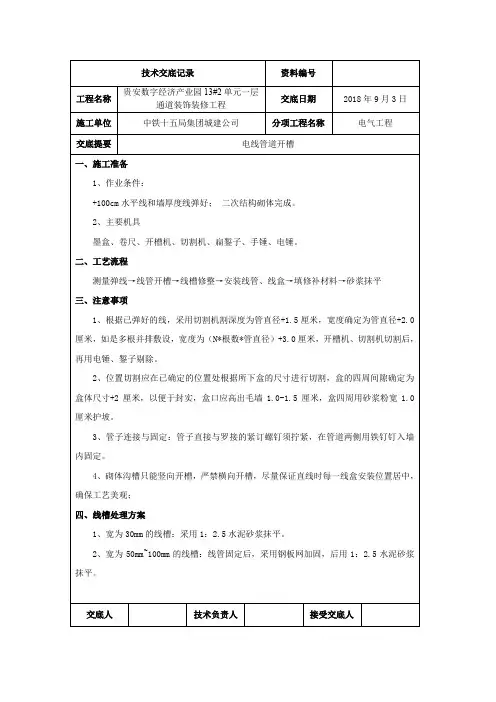

工艺流程（一）弹线定位-墙体管路开槽-盒箱固定-线管敷设及固定-扫管穿带（一） 弹线定位1在土建施工过程中，电气安装人员现场配合，预留出地面及顶板线管口，以及根据图纸设计位置预留出暗装配电箱预留洞，大于 洞口时应联系土建加预置过梁。

、砖墙上盒、箱弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标注出尺寸。

（二）墙体开槽、砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边 进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。

水电线管开槽质量控制要点按照水电、装修专业设计要求，在安装工程二次配管施工时需开凿线管槽、电箱位，进行敷设线管、修补管槽。

砌体墙中二次开槽配管又是一项至关重要的施工工序，开槽、补槽质量将直接影响安装、粗装修及后期精装修和交楼质量。

通过前期施工及交楼中发现，砌体墙中二次配管部位墙面极易出现空鼓、开裂质量问题，且后期维修难度大、维修成本高，维修处理不当或返工破坏将直接影响用电安全、使用功能以及精品交楼质量。

为了严格规范和控制砌体墙中二次配管开槽、补槽质量，落实墙面空鼓、开裂质量通病防治措施，改进影响交楼的通病质量问题施工。

一、线管补槽质量差及开裂原因1、开槽后基层未清理干净，处理不到位；补槽前未提前淋水，补槽后未及时养护，水泥砂浆强度不够。

这些因素都会导致水泥砂浆与线管及砖墙粘结强度不够、干缩，从而引发开裂现象。

2、由于是非泥水工操作，施工技术水平上无法达到工艺要求。

各种材料收缩率不同，加气砼砌块、砖墙、砼墙、水泥砂浆之间收缩率各不相同，施工工艺处理不当极易在开槽部位与周边衔接处空鼓、开裂。

3、电线管敷设暗埋深度较浅（线管外露面宜在砌体表面以下20mm为宜），且未固定有松动。

4、水泥砂浆未分层填塞或填塞不饱满、不密实、未与砌体墙面找平、未采取相关防开裂措施。

二、线管槽施工工艺标准流程①墙面弹线标记→②切割（开孔）、手动轻凿管槽修整→③清理、淋水润槽→④刷1:1 素水泥浆界面处理→⑤敷管并调整、固定→⑥水泥砂浆分层填塞，内层挂设玻纤网→⑦收面、养护→挂网线管及配电箱开槽、补槽处理措施：1.根据图纸所示位置，现场确定线管走向和间距，用墨线在需开槽墙体弹出线槽切割边线。

2.用切槽机按线进行切割，切槽时尽量保持切割线成直线，然后手工修槽、清槽，凿除的部位尽量平整，便于敷设线管。

3.线槽处理措施：（1）宽为30mm的线槽：采用1:2.5水泥砂浆抹平；（2）宽为50mm至100mm的线槽：线管固定后采用钢丝网加固，再用1:2.5水泥砂浆抹平；（3）线槽深度每30至50mm分两次抹灰。

工程名称施工单位分项工程名电气配管交底日期2022/4/7称箱宽度大6cm，高度大10cm,厚度大3cm），将预留的管口封住，紧贴模板固定在钢筋上，到拆模后，效果图如下：图二：剪力墙预埋泡沫块成型效果等地面作好后，根据预埋的位置找到泡沫块，清理出预埋好的管口，在同一室内墙上根据设计标高弹上统一的标高线，然后用水泥砂浆将箱、盒按标高固定在墙上，箱盒边与抹灰后的墙面平齐，在操作过程中不得让杂物落入管子里，完成后及时用塑料或废纸封堵管口，再用比盒体稍大硬纸块封住箱、盒。

成型效果如下图：工程名称施工单位分项工程名电气配管交底日期2022/4/7称图：二次预埋效果图（弹线→后预埋→固定线盒→土建补洞→封堵线盒口）（2）剪力墙线盒直埋：为了更加节省工序及防治补洞时候的空鼓开裂，剪力墙上的盒子也可以采用直埋方法。

根据深化设计图规定的盒、箱预留具体位置，待土建剪力墙及柱子钢筋的绑扎后，土建提供一个楼层结构标高控制点交予机电，机电利用红外线水平仪放出插座及开关等的位置标识在钢筋上，预留出进入盒、箱的管子长度，将管子煨成灯叉弯，管子甩在盒、箱预留位置，并安装好封堵严密的线盒，上下加横筋固定牢固，待土建拆模后清理干净线盒，再用比盒体稍大硬纸块封住箱、盒。

3.4.3顶板稳埋灯头盒首先在灯头盒里填木屑，用胶带封好，现浇混凝土楼板模板铺完后，根据深化设计图标注出灯位的位置尺寸，用钉子将盒子牢固固定在模板上。

定位时需注意的是：必须根据结构梁柱来定位。

如下图：图：灯盒安装（定位→标识→固定灯盒→接管）3.4.4 盒、箱固定应平整、牢固，灰浆饱满，收口平整，纵横坐标标志工程名称施工单位分项工程名电气配管交底日期2022/4/7称准确，符合设计要求，偏差不大于5mm,两相邻的盒子边于边之间为12mm。

3.5 暗敷管路3.5.1 管路连接3.5.1.1 薄壁镀锌管套接紧定式（JDG）导管连接，安装时先把导管与管接头插紧定位后，再持续拧紧螺钉，使导管与管接头成一整体，连接后，在连接处用胶带缠好，以防水泥砂浆进入管路。

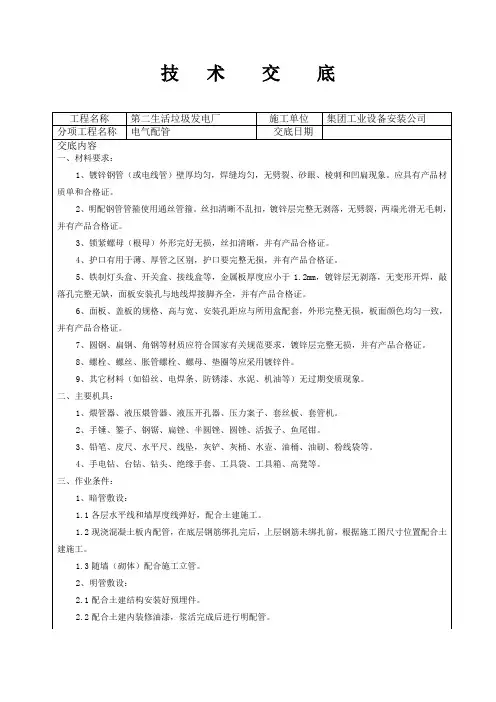

技术交底记录编号电施交-001表C2-1工程名称中南大学体育馆（含游泳馆）项目交底日期2019年3月15日分项工程名施工单位XX省第四工程有限公司电气配管（钢管）称交底提要电气配管（钢管）的相关材料、机具准备、质量要求及施工工艺。

交底内容：1 施工准备1.1 材料要求：1.1.1 焊接钢管《或电线管》采用热镀锌厚壁钢管要求：壁厚均匀，焊缝均匀，无劈裂，棱刺现象。

1.1.2 锁紧螺母外形完好，丝扣清晰。

管堵完整无损，分清厚，薄管的管堵。

1.1.3 铁制灯头盒，开关盒，接线盒等，板材厚度不小于1.2MM，镀锌均匀无脱落，无变形开焊，敲落孔完整且易敲落，面板安装孔与底线焊脚齐全，有合格证，3C 认证。

1. 1. 4 螺丝，螺栓，平垫，弹垫，接地卡子等应采用镀锌材料。

1.2 主要机具：1.2.1 铅笔、卷尺、水平尺，线坠、粗线袋。

1.2.2 电工工具、手电钻、冲击钻、切割机、电焊机、工具袋、工具箱、高凳等。

1 .2. 3 煨弯器，液压煨弯器，开孔器，套丝机，压力案子等。

1.3 作业条件：1.3.1 配合土建的结构施工，二次墙施工。

2 操作工艺1）暗管敷设工艺流程测量定位→预制加工→盒箱固定→管路敷设→穿带线明管、吊顶内、护墙板内管路敷设工艺流程测量定位→预制加工→支吊架安装→盒箱固定→管路敷设→穿带线2）操作方法（1）测量定位：根据施工图及土建弹出的水平500mm线为基准，确定盒、箱实际位置和管路走向。

（2）预制加工：根据盒、箱实际位置和尺寸、管路走向及安装位置，加工好各种支架、管件。

3）钢管煨弯采用冷煨法。

（1）冷煨法：管径为20mm的镀锌钢管，用手动煨管器。

先将管子插入煨管器，均匀用力至煨出所需弯度。

管径为25mm及其以上的镀锌钢管时，使用液压煨管器，即先将管子放入模具，然后操作煨管器，煨出所需弯度。

（2）管子切断：宜采用钢锯或切割机进行切管，严禁用电气焊断管。

断口处平齐并刮铣光滑。

（3）管子套丝：根据管外径选择相应板牙进行套丝。

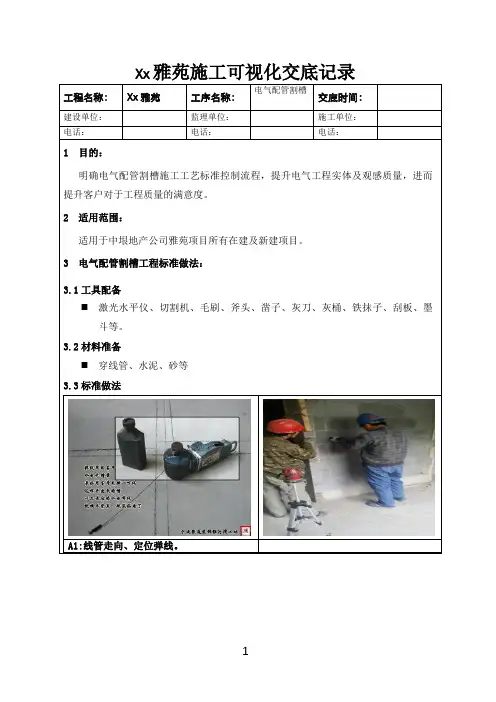

Xx雅苑施工可视化交底记录
工程名称：Xx雅苑工序名称：电气配管割槽交底时间：
建设单位：监理单位：施工单位：
电话：电话：电话：
1目的：
明确电气配管割槽施工工艺标准控制流程，提升电气工程实体及观感质量，进而提升客户对于工程质量的满意度。

2适用范围：
适用于中垠地产公司雅苑项目所有在建及新建项目。

3电气配管割槽工程标准做法：
3.1工具配备
⏹激光水平仪、切割机、毛刷、斧头、凿子、灰刀、灰桶、铁抹子、刮板、墨
斗等。

3.2材料准备
⏹穿线管、水泥、砂等
3.3标准做法
A1:线管走向、定位弹线。

A2:割槽。

A3:布管及固定绑扎，距离不超1米。

A4:线槽处理、砂浆填实。

突出墙面5㎜，
两侧各宽出10㎜。

A5:线盒安装及固定。

A6:不得有水平切槽。

A7:抹灰外沿顺直，观感要好。

交底人：接受交底人综合意见：。
