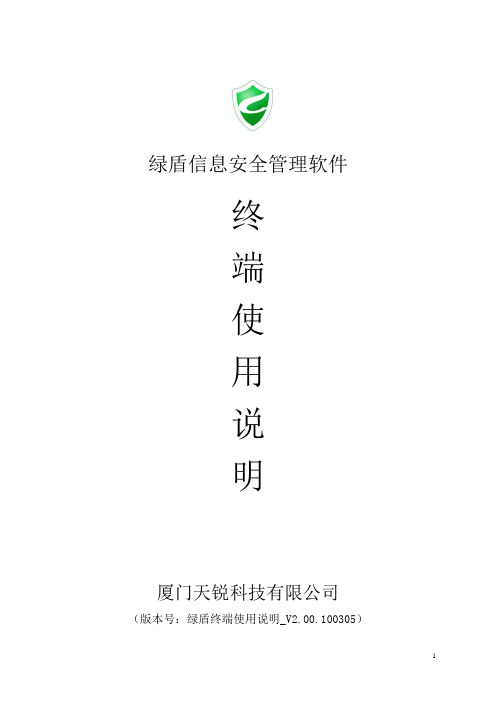

绿盾信息安全管理软件终端使用说明厦门天锐科技有限公司(版本号:绿盾终端使用说明_V2.00.100305)1 概述绿盾信息安全管理软件是由绿盾服务端和绿盾终端组成,绿盾终端是绿盾信息安全管理软件必不可少的一部分。
和绿盾服务端相对应,绿盾终端是安装在客户端电脑上的。
绿盾服务端对客户端电脑的监控管理和对文档的加解密功能都是通过绿盾终端实现的(终端即使脱离了绿盾服务端仍然受到设置好的控制规则限制),且未使用终端用户登入绿盾终端将无法使用加密文档。
除此之外还可在绿盾终端实现导入离线策略、修改终端用户的登录密码、申请解密文件、申请离线、批量解密等功能。
2 使用说明2.1 登录终端的文档加解密功能必须在使用绿盾服务端创建的终端用户登录绿盾终端后才开始工作,即表示当终端用户未登录时该终端电脑上的加密文档将无法使用。
终端登录有3种情况。
a. 该终端未被指定由某个终端操作员自动登录的情况这种情况下,终端左键菜单有“登录”、“修改密码”、“注销”选项,在未登录的情况下,点击登录,将弹出终端登录界面,输入用户名(终端操作员名称),口令,登录即可。
登录后,可以注销或修改密码(注销后将不再进行文件自动加解密操作)。
如图2.1(a)-1。
图2.1(a)-1终端登录界面终端注销时,如果有正在编辑的加密文档,将会提示保存,并退出,注销后将不再进行文件自动加解密的操作。
如图2.1(a)-2。
图2.1(a)-2 终端注销b. 该终端被指定由某个终端操作员自动登录的情况这种情况下终端电脑开机后会自动登录绿盾终端,登录后,左键菜单没有“登录”、“修改密码”、“注销”选项。
自动登录的设置方法是在规则中心-终端操作员信息窗口,绑定终端-在指定终端上自动登录。
如图2.1(b)。
注:如果在控制台的系统设置选项里选择了“服务器自动生成终端操作员”的情况下,安装终端后将自动创建终端操作员并自动登录,可以在控制台的规则中心-终端操作员里,对该操作员更改绑定终端和自动登录的设置。

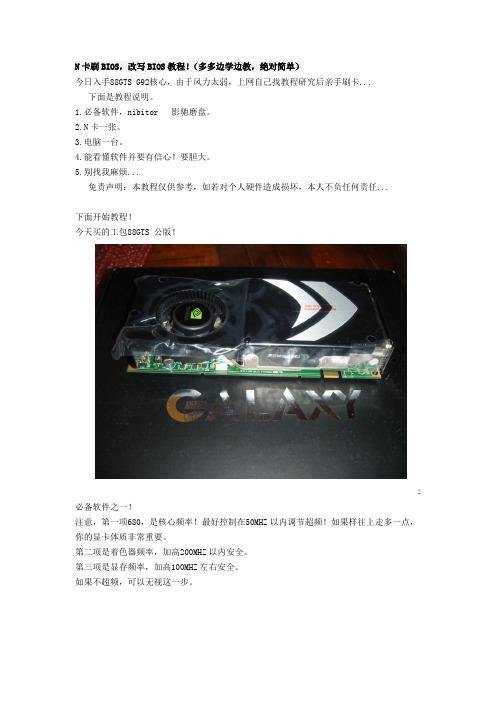

N卡刷BIOS,改写BIOS教程!(多多边学边教,绝对简单)
今日入手88GTS G92核心,由于风力太弱,上网自己找教程研究后亲手刷卡...
下面是教程说明。
1.必备软件,nibitor 影驰磨盘。
2.N卡一张。
3.电脑一台。
4.能看懂软件并要有信心!要胆大。
5.别找我麻烦...
免责声明:本教程仅供参考,如若对个人硬件造成损坏,本人不负任何责任...
下面开始教程!
今天买的工包88GTS 公版!
2必备软件之一!
注意,第一项680,是核心频率!最好控制在50MHZ以内调节超频!如果样往上走多一点,你的显卡体质非常重要。
第二项是着色器频率,加高200MHZ以内安全。
第三项是显存频率,加高100MHZ左右安全。
如果不超频,可以无视这一步。
这一项是改风扇,我在图片上全部说明了。
大家自己设定温度。
怕吵的话温度就别设置太低。
设定结束后,选择保存,保存到桌面即可。
打开影驰魔盘,选这个刷BIOS!!
成功后!重启。
查看你的GPU-Z~~ 惊喜!!
经过刷改后,我的显卡温度没有上过57度(原本57度是待机温度),下面是切图!!
全教程完毕!
小贴士:改BIOS后,功耗没有任何提升,但跑分增加将近500分!
为了安全起见,还是用GPU-Z或者hibitor先保存一份BIOS,以备出问题可以刷回来。
天语nibiru 木星一号M1 ROOT教程来咯!木星一号M1拥有7英寸的LTPS 1920*1200分辨率,运行内存为2GB,内部存储空间约16GB,支持最高32G扩展,前200万后1300万像素OV摄像头,采用MT6592方案!
工具准备
∙驱动安装:建议使用刷机大师来安装驱动,快捷方便。
刷机大师下载地址:刷机大师下载
∙ROOT大师下载地址:ROOT大师下载
步骤方法
前提准备
1、下载安装刷机大师打开工具箱里面的ROOT大师,或者直接直接安装ROOT大师。
2、打开USB调试,不同的安卓版本打开调试的方法不一样,可以参考这里:USB调试模式打开方法。
3、安装手机驱动,使用刷机大师自动装好手机驱动。
打开ROOT大师
1、打开ROOT大师,等待usb连接成功,如下图所示:
手机成功连接后,点击“一键ROOT”开始为天语nibiru 木星一号M1进行ROOT!
出现下图界面,请耐心等待ROOT完成~
一般不超过5分钟,就会显示“ROOT权限已获取”,查看手机上多了一个root大师手机版软件就表示天语nibiru 木星一号M1已经成功ROOT了,想ROOT的用户快自己试试吧。
root后可以做什么呢?
刷机大师开发了智能卸载内置软件功能,也删除那些可恶的系统预装软件了,不用担心卸载软件导致系统问题~。
Labview 7.1 入门教程第一讲:认识Labview1.1 Labview 简介在开始菜单里找见NI Labview7.1 点击打开,会出现如下界面:从File>>New VI 或者从右半部分中的New>>Blank VI 都可以打开如下界面:上图中前图是虚拟仪器的前面板,是用户使用的人机界面,后面的是程序框图界面(即后面板)。
在LabVIEW 的用户界面上,应特别注意它提供的操作模板,包括工具(Tools )模板、控制(Controls )模板和函数(Functions )模板。
这些模板集中反映了该软件的功能与特征。
下面我们来大致浏览一下。
工具模板(Tools Palette )该模板提供了各种用于创建、修改和调试VI 程序的工具。
如果该模板没有出现,则可以在Windows 菜单下选择Show ToolsPalette 命令以显示该模板。
当从模板内选择了任一种工具后,鼠标箭头就会变成该工具相应的形状。
当从Windows 菜单下选择了Show Help Window 功能后,把工具模板内选定的任一种工具光标放在流程图程序的子程序(Sub VI )或图标上,就会显示相应的帮助信息。
下面的两个模板是多层的,其中每一个子模板下还包括多个对象。
控制模板(Control Palette)Array注意:只有打开前面板时才能调用该模板该模板用来给前面板设置各种所需的输出显示对象和输入控制对象。
每个图标代表一类子模板。
如果控制模板不显示,可以用Windows菜单的Show ControlsPalette功能打开它,也可以在前面板的空白处,点击鼠标右键,以弹出控制模板。
控制模板如右图所示,它包括如下所示的一些子模板。
子模板中包括的对象,我们在功能中用文字简要介绍。
10 1112131415 功能模板(Functions Palette)注:只有打开了流程图程序窗口(即后面板),才能出现功能模板。
菜鸟变高手!AMD/NVIDIA显卡超频教程市售AMD/NVIDIA显卡超频完全教程泡泡网显卡频道6月28日如果说要显著提升平台的游戏性能,无疑添加或升级一款好的显卡将会得到立竿见影的效果,而如果要在在现有的平台上发挥出更好的游戏性能,我们自然会想到超频,同时它也是一些DIY玩家借以创造世界纪录的必要途径。
相比多年前,无论是厂商还是用户都已经认识到显卡超频对性能提升的重要性,目前市面上的显卡超频方案可谓百花争鸣,既有公益性组织开发的,也有厂商随显卡赠送的,品种繁多,而在这里我们根据超频的方式将其简单的划分为软件超频和硬件超频(刷新BIOS)。
我们知道市售独立显卡市场,AMD和NVIDIA几乎占据了99%的市场,而本文也将集中AMD和NVIDIA的显卡做一些各自产品的超频介绍,目前来说AMD和NVIDIA显卡超频工具部分还不能通用,特别是硬件超频,不过大致原理基本相似。
硬件超频步骤介绍首先介绍的是硬件方案,虽然操作有一定的风险,但是只要掌握了过程,还是非常容易的,在这里笔者也推荐用户使用硬件超频,它具备一劳永逸的特点,并且不受平台变更影响。
只有改造才能发挥出性能硬件超频步骤大致如下:- 首先是显卡体质的检测,如果不知道显卡的体质,盲目加电压或者频率很容易导致超频的失败,检测显卡体质需要用到软件超频和拷机软件- 接下来是BIOS准备阶段,用户可以选择从现有显卡提取,或是显卡厂商提供的BIOS - 显卡BIOS的编辑,如频率、电压、风扇转速等参数的修改(切忌:不要盲目狂加频率和电压,要适量控制)- BIOS的导入,简称刷新,目前AMD/NVIDIA显卡都有比较可靠的刷新工具,如ATIFlash(AMD显卡)、NVIDIA(NVFlash),两款软件都有Windows和DOS版本,虽然Windows具备操作方便的特点,但还是建议用户使用DOS刷新,相对来说刷新成功率更高。
到此整个BIOS刷新工作基本就绪,接着就可以重新启动电脑,新的显卡BIOS信息将会在开机的时候被读取,进入系统后使用GPU-Z就可以检测到修改的频率。
使用LabVIEW进行仪器控制和自动化测试LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是一种功能强大的图形化编程环境,由美国国家仪器公司(National Instruments)开发。
它提供了简单易用的工具和功能,使工程师、科学家和技术人员能够进行仪器控制和自动化测试。
一、LabVIEW的介绍LabVIEW是一种面向数据流的编程语言,与其他传统的文本编程语言不同,它使用图形化的编程方法,通过连接不同的图标和线来表示程序的逻辑结构。
这种直观的图形化编程方式使得LabVIEW非常适合进行仪器控制和自动化测试。
二、LabVIEW的特点1. 简单易用:LabVIEW提供了丰富的图形化编程工具和函数,使得用户可以轻松地构建复杂的控制和测试系统。
用户只需要进行简单的拖拽、连接和设置参数等操作,即可完成程序的编写和调试。
2. 多平台支持:LabVIEW支持跨平台使用,可以在Windows、Mac 和Linux等操作系统上运行,具有良好的兼容性。
3. 强大的功能库:LabVIEW提供了丰富的功能库,包括数据采集与处理、信号分析与处理、通信与控制等多个领域的算法和工具。
这些功能库使得用户可以快速构建复杂的控制和测试系统。
4. 大量的硬件支持:LabVIEW支持与各种仪器和设备的通信和控制,包括传感器、执行器、数据采集卡、机器人和嵌入式设备等。
用户只需简单配置相关参数,即可实现与硬件设备的连接和控制。
5. 可视化界面设计:LabVIEW提供了丰富的界面设计工具和组件,用户可以根据需求自定义界面的外观和功能。
通过直观的界面设计,用户可以方便地监控和控制仪器和系统。
三、LabVIEW在仪器控制中的应用1. 实时数据采集与处理:LabVIEW可以实时采集传感器和设备的数据,并进行实时的数据处理和分析。
通过LabVIEW的强大功能库,可以对数据进行滤波、频谱分析、特征提取等操作,从而实现对实时数据的实时监控和控制。
NiBitor使用教程
nVidia显卡BIOS编辑软件NiBitor功能算强大,比如修改显卡频率、电压、显存时序、风扇温控等!对于许多N卡来说都只是设定了3D 频率,在待机状态中没法自动降低频率,不但增加温度了增加了功耗,而且默认的风扇温控设定并不一定适合每个人的使用习惯。
本人仔细研究了这款工具的使用方法,并反复修改刷新自己显卡的BIOS之后写出详细的使用说明,主要特别针对如何修改让显卡支持2D/3D分频工作和详细的风扇温控设定进行讲解说明!如果刷新BIOS之后系统无法识别修改过的新设置,那么只需要卸载驱动并且重新安装驱动之后既可正常。
一、如何读取和保存显卡BIOS。
首先点击:工具-读取BIOS-使用NiBitor读取
通过这个步骤之后,显卡BIOS既可读取到软件中,之后可以选择:文件-保存BIOS 可以保存BIOS到文件!
二、如何让显卡支持2D/3D分频。
一般默认情况下NV的BIOS没有设定2D/3D分频,显卡始终显示在同样频率下,为了减少待机状态下温度和功耗,我们可以手动修改BIOS开放这个功能,但是简单的在时钟频率修改界面输入是没用的,我们还需要修改其中一部分设置才行。
依次点击:工具-性能列表设置-显示条目
之后出现第二副图中的界面,这时候将“性能列表1”中的内容全部清除,然后再将“性能列表4”里面的全部内容复制到“性能列表1”里面,然后点击应用既可打开2D/3D分频功能。
之后只需要返回主界面中的“时钟频率”中输入对应的频率,其中2D频率框中输入想要的2D频率,在“Extra”中输入想要的3D频率既可,其它两个项目可以不填。
其中“Thrtl”这个项目是指当显卡无法稳定运行在设定的“Extra”频率的时候自动降到“Thrtl”中设定的安全频率,当这个项目中全为“0”的时候则自动返回到设定的2D频率上。
依次点击:工具-性能列表设置-显示条目
之后出现第二副图中的界面,这时候将“性能列表1”中的内容全部清除,然后再将“性能列表4”里面的全部内容复制到“性能列表1”里面,然后点击应用既可打开2D/3D分频功能。
之后只需要返回主界面中的“时钟频率”中输入对应的频率,其中2D频率框中输入想要的2D频率,在“Extra”中输入想要的3D频率既可,其它两个项目可以不填。
其中“Thrtl”这个项目是指当显卡无法稳定运行在设定的“Extra”频率的时候自动降到“Thrtl”中设定的安全频率,当这个项目中全为“0”的时候则自动返回到设定的2D频率上。
成功修改并刷新BIOS之后可以通过Everest看到这样的信息:
三、风扇温控设定。
选择“温度”标签,点击右下角的“Fanspeed IC”之后出现下图中的风扇控制界面。
以下是“Fanspeed IC”控制选项的详细说明:
1、上图红色数字部分说明:
(1)The fan will start at 45%〔风扇起始速度45%,也就是待机时的初始速度〕
(2)If the temperature exceed A it will increase with the temperature and reach 100%at B〔当温度上升到A之后开始加速,直到温度到B之后100%转速〕PS:也就是说A,B温度值相差越大,风扇加速就慢、反之就快,简单的说就是从设定的初始转速到100%全速之间温度区间是多少!
(3)在温度降低到C之后,风扇转速回到45%
(4)如果温度超过D,风扇运行速度为100%直到温度降低到E之后。
2、各个设定值对红色部分的影响:
(2)Thyst数值每增加1,E的值减少1;Thyst数值每增加1,C的值也减少1
(3)Tmin+8=A
(4)min Duty cyde:代表初始的风扇速度,可以根据自己风扇类型和自己对噪音难受能力进行设定,风扇百分比和转速的关系可以通过GPU-Z、RivaTune等软件查看。
(5)Trange slope决定B的高低,这个值提高的话B的数值也会提高。
PS:虽然我给出了相应值的说明,但是具体要设置到多少组合才合适自己的卡,还需要自己反复的尝试,不论你想更加安静又或者温度更低都可以通过简单的设置实现。
个人经验倾向使用Automatic Speed模式,所以这里介绍的是这个模式下的设置方法,因为Dynamic Spped模式不太好控制,所以就不多介绍了。
特别提醒一下,不是所有的N卡都可以调整温控设置的,某些卡可能没办法改变它自身默认的设置。
小贴士:
问:如何决定初始风扇转速设置到多少呢?
答:你可以通过Rivatune的风扇控制来调节转速,自己观察噪音和温度是否可以接受,因为待机状态下显卡发热相对较小,特别是通过我的教程修改2D/3D分频之后,这时候可以将风扇初始转速设定到比较慢的速度上,前提是待机温度不要太高。
如果是才用单槽散热器的话可能需要的转速要高一些,双槽散热器的话可以设低一点。
四、电压设定和显存时序。
由于硬件方面的**,修改电压经过本人反复测试是没有效果的,也许需要修改硬件电路之后才能生效或者干脆只能通过硬件修改电压方式有效。
至于显存时序方面不建议修改,一但修改错误很容易导致黑屏或显存损坏的悲剧。
不过我还是给大家介绍一下修改电压的方法。
电压标签中可以直接选择预先设定好的4组电压值,2D/3D模式都可以分开设定不同电压。
如果我们想要的电压没有的话也不怕,我们通过下面的办法来自己添加自己需要的电压值。
点击:工具-显卡电压编辑器,在之后的“V oltage Table Editor”界面中重新指定Entry 1-4的电压值之后选OK既可。
通过这样的修改之后再返回刚才的电压选择界面之后就可以选择自己设定好的电压了。
后记:对于使用N卡的朋友来说,NiBitor是个很不错的工具,当然你还得具备一定的硬件知识,如果你不是很懂BIOS的话最好在高手指导下进行修改和刷新工作。
而且原装散热器大部分时候已经可以胜任散热的工作了,特别是一些中高端使用了双槽散热的型号,完全可以通过修改BIOS降低温度和噪音,除非真的是完全无法忍受才需要更换散热器,这样无疑可以减少一般用户的使用成本。
