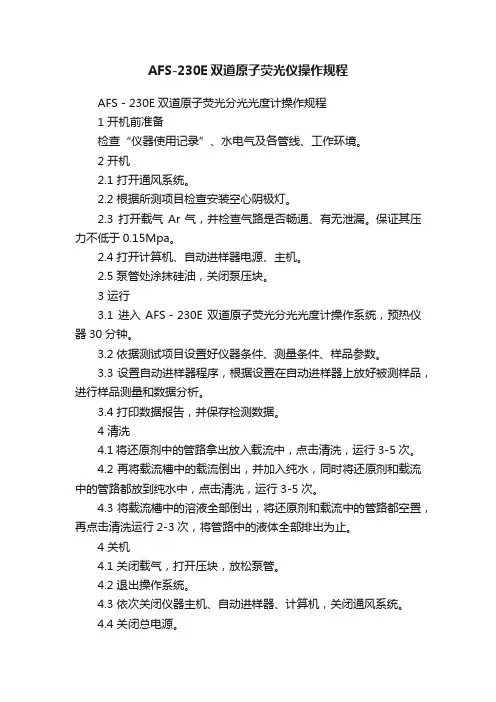

AFS-230E双道原子荧光仪操作规程
AFS－230E双道原子荧光分光光度计操作规程
1 开机前准备
检查“仪器使用记录”、水电气及各管线、工作环境。
2 开机
2.1 打开通风系统。
2.2 根据所测项目检查安装空心阴极灯。
2.3 打开载气Ar气，并检查气路是否畅通、有无泄漏。
保证其压力不低于0.15Mpa。
2.4 打开计算机、自动进样器电源、主机。
2.5 泵管处涂抹硅油，关闭泵压块。
3 运行
3.1 进入AFS－230E双道原子荧光分光光度计操作系统，预热仪器30分钟。
3.2 依据测试项目设置好仪器条件、测量条件、样品参数。
3.3 设置自动进样器程序，根据设置在自动进样器上放好被测样品，进行样品测量和数据分析。
3.4 打印数据报告，并保存检测数据。
4 清洗
4.1 将还原剂中的管路拿出放入载流中，点击清洗，运行3-5次。
4.2 再将载流槽中的载流倒出，并加入纯水，同时将还原剂和载流中的管路都放到纯水中，点击清洗，运行3-5次。
4.3 将载流槽中的溶液全部倒出，将还原剂和载流中的管路都空置，再点击清洗运行2-3次，将管路中的液体全部排出为止。
4 关机
4.1 关闭载气，打开压块，放松泵管。
4.2 退出操作系统。
4.3 依次关闭仪器主机、自动进样器、计算机，关闭通风系统。
4.4 关闭总电源。
4.5 填写仪器使用记录，清洁整理工作现场。

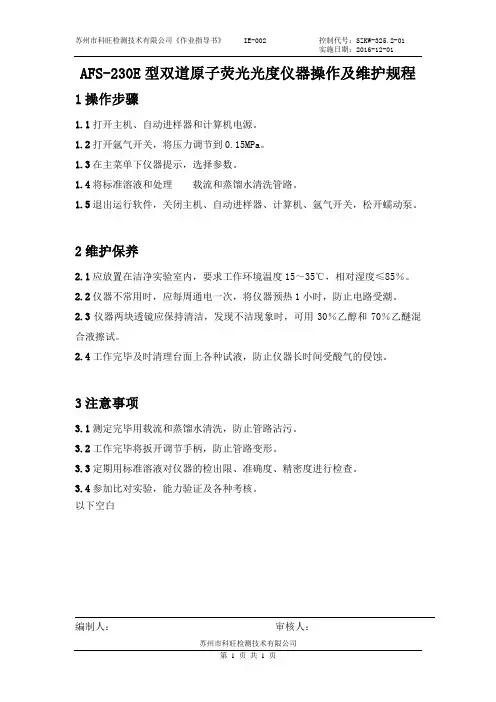

苏州市科旺检测技术有限公司《作业指导书》 IE-002 控制代号：SZKW-325.2-01
实施日期：2016-12-01 AFS-230E型双道原子荧光光度仪器操作及维护规程1操作步骤
1.1打开主机、自动进样器和计算机电源。
1.2打开氩气开关，将压力调节到0.15MPa。
1.3在主菜单下仪器提示，选择参数。
1.4将标准溶液和处理载流和蒸馏水清洗管路。
1.5退出运行软件，关闭主机、自动进样器、计算机、氩气开关，松开蠕动泵。
2维护保养
2.1应放置在洁净实验室内，要求工作环境温度15～35℃，相对湿度≤85％。
2.2仪器不常用时，应每周通电一次，将仪器预热1小时，防止电路受潮。
2.3仪器两块透镜应保持清洁，发现不洁现象时，可用30％乙醇和70％乙醚混合液擦试。
2.4工作完毕及时清理台面上各种试液，防止仪器长时间受酸气的侵蚀。
3注意事项
3.1测定完毕用载流和蒸馏水清洗，防止管路沾污。
3.2工作完毕将扳开调节手柄，防止管路变形。
3.3定期用标准溶液对仪器的检出限、准确度、精密度进行检查。
3.4参加比对实验，能力验证及各种考核。
以下空白
编制人：审核人：
苏州市科旺检测技术有限公司
第 1 页共1 页。
原子荧光分光光度计操作规程一、操作程序：1.打开仪器灯室，在A、B道上分别插上或检查元素灯。
2.打开氩气，调节减压表次级压力为0.3Mpa。
3.打开仪器前门，检查水封中是否有水。
4.依次打开计算机、仪器主机（顺序注射或双泵）电源开关。
5.检查元素灯是否点亮，新换元素灯需要重新调光。
6.双击软件图标，进入操作软件。
7.在自检测窗口中点击“检测”按钮，对仪器进行自检。
8.点击元素表，自动识别元素灯，选择自动或手动进样方式。
9.点击“点火”按钮，点亮炉丝。
10.点击仪器条件，依次设置仪器条件、测量条件（如要改变原子化器高度，需要手动调节）。
11.点击标准曲线，输入标准曲线各点浓度值和位置号。
12.点击样品参数，设置被测样参数。
13.点击测量窗口，仪器运行预热一小时。
14.将标准、样品、载流和还原剂等准备好，压上蠕动泵压块，进行测量，处理数据打印报告。
15.测量结束后用纯水清洗进样系统20分钟。
16.退出软件，关闭仪器电源和计算机电源，关闭氩气。
17.打开蠕动泵压块，把各种试剂移开，将仪器及试验台清理干净。
二、维护保养：泵头上经常涂抹硅油，确保泵头运转灵活，经常检查泵头软管是否老化，建议使用一段时间后及时更换软管。
三、注意事项1、在开启仪器前，一定要注意开启载气。
2、检查原子化器下部去水装置中水封是否合适。
3、试验时注意在气液分离器中不要有积液，以防溶液进入原子化器。
4、在测试结束后，一定要运行仪器用水清洗管道。
关闭载气，并打开压块，放松泵管。
5、更换元素灯，一定要在主机电源关闭的情况下，不能带电插拔。
6、元素灯得预热必须是在进行测量时点灯的情况下才能达到预热稳定的作用，只打开主机，元素灯虽然也亮，氮起不到预热稳定的作用。
编制人：李曾伟审核人：阮跃进批准人：王志仁。
AFS原子荧光光度计操作规程第一章总则第一条为了规范操作，保证实验的准确性和安全可靠性，制定本操作规程。
第二条本操作规程适用于AFS原子荧光光度计的操作。
第三条操作人员必须经过相关培训和考核，具备操作及相关仪器设备的基本知识。
第四条操作人员必须严格遵守实验室的安全规定，做到文明操作，杜绝一切可能导致安全事故的行为。
第五条操作人员必须认真核对仪器设备的状态，确保其完好无损，如有问题应及时向相关负责人报告。
第六条操作人员应按照操作规程的要求进行操作，不得随意改变实验步骤和条件。
第七条操作结束后，应对仪器设备进行清洁和检查，确保其正常运行并保存好相关数据和记录。
第二章操作步骤第一节仪器设备的准备工作第八条操作人员应对仪器设备进行初步检查，确保其正常工作。
第九条操作人员需要熟悉AFS原子荧光光度计的仪器配置和仪器结构。
第十条操作人员需要根据实验需要，准备好所需试剂和标准样品，并保证其质量和数量的准确性。
第十一条操作人员应按照操作规程要求，准备好必要的实验器材和辅助设备。
第十二条操作人员需要根据实验要求，调节仪器设备的参数和设置。
第二节样品的处理和操作第十三条操作人员需要按照操作规程的要求，对样品进行处理，并注意处理过程中的安全性。
第十四条操作人员需要准确称取和调配样品和试剂，注意杜绝交叉污染的可能。
第十五条操作人员需要按照操作规程要求，正确装载样品和试剂，避免泄漏和溅出。
第十六条操作人员需要掌握准确的加热和搅拌操作方法，确保样品和试剂均匀混合。
第十七条操作人员需要按照操作规程要求，设置仪器的工作模式和参数。
第三节仪器的操作和记录第十八条操作人员需要熟悉AFS原子荧光光度计的操作方法，并遵循操作规程的要求进行操作。
第十九条操作人员需要按照操作规程的要求，进行仪器的开机和预热操作。
第二十条操作人员需要根据实验要求，选择合适的测量方法和测量范围。
第二十一条操作人员需要正确装载样品和试剂，避免泄漏和溅出。
第二十二条操作人员需要按照操作规程要求，设置仪器的工作模式和参数。

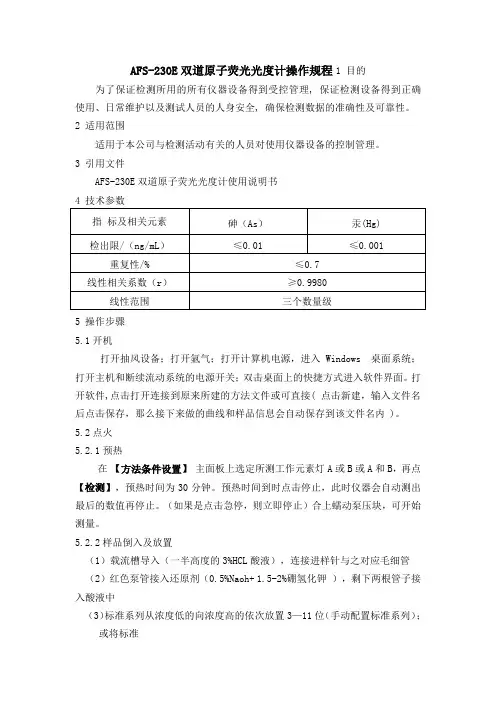

AFS-230E双道原子荧光光度计操作规程1 目的为了保证检测所用的所有仪器设备得到受控管理, 保证检测设备得到正确使用、日常维护以及测试人员的人身安全, 确保检测数据的准确性及可靠性。
2 适用范围适用于本公司与检测活动有关的人员对使用仪器设备的控制管理。
3 引用文件AFS-230E双道原子荧光光度计使用说明书4 技术参数5 操作步骤5.1开机打开抽风设备；打开氩气；打开计算机电源，进入Windows 桌面系统；打开主机和断续流动系统的电源开关；双击桌面上的快捷方式进入软件界面。
打开软件,点击打开连接到原来所建的方法文件或可直接( 点击新建，输入文件名后点击保存，那么接下来做的曲线和样品信息会自动保存到该文件名内 )。
5.2点火5.2.1预热在【方法条件设置】主面板上选定所测工作元素灯A或B或A和B，再点【检测】，预热时间为30分钟。
预热时间到时点击停止，此时仪器会自动测出最后的数值再停止。
（如果是点击急停，则立即停止）合上蠕动泵压块，可开始测量。
5.2.2样品倒入及放置（1）载流槽导入（一半高度的3%HCL酸液），连接进样针与之对应毛细管（2）红色泵管接入还原剂（0.5%Naoh+ 1.5-2%硼氢化钾），剩下两根管子接入酸液中（3）标准系列从浓度低的向浓度高的依次放置3—11位（手动配置标准系列）；或将标准系列最高点置于2号位（自动配置标准系列）（4）待测样品空白放入13位；（5）待测样品放入15——129位。
5.2.3仪器条件调试进入【指标测量】面板点击仪器测试后点测量做三次后点击停止，此时测量的为空白以检测试剂纯度是否达到要求，再更改右侧进样位置为（标准曲线最高点处）点击测量后马上点击停止，看荧光强度控制在3000左右。
若偏高再进入【方法条件设置】调节负高压和灯电流至荧光强度适中后，再进入【指标测量】面板点击“仪器测试”再点测量后看荧光强度。
如此循环,调到荧光强度在3000左右后，点击清洗4-6次左右，点击【方法条件设置】界面右侧的【测量条件设置】，在测量条件内选择（是否自动配置标准曲线）的YES或NO,选YES （只配置标准系列最高浓度点后放置于2号位），选NO（配置所有标准系列点后从3号位开始顺序放置）后点保存。
原子荧光说明书原子荧光说明书篇一：原子荧光操作说明书 AFS-2100/230E/3100 全自动双道原子荧光光度计操作规程（以AFS-2100仪器为例AF S-230E、AFS-3100 同理）1、开机及进入操作系统1.1开启计算机、打印机。
1.2打开Ar瓶使次级压力0.2～0.3MPa，一般在0.25 MPa。
1.3安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
1.4打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
1.5调节原子化器高度H g灯调节至10mm，其他元素灯调节至8m m。
用调光器调节灯位置，使光斑位于调光器的中心位置(Hg灯调节至10mm，其他元素灯调节至8mm)。
（检查水封中是否有水，针对有水封仪器）。
1.6进入操作系统，用鼠标的左键单击“AFS-2100/230E/3100 原子荧光光度计”，进入 AFS-2100/230E/3100 软件操作系统。
此时，屏幕显示软件的主题画面，该画面中有软件名称、版本号、公司名称、版权保护提示等内容。
如下图1-1图1-1 进入图1-1 画面的同时，微机与主机进行联机通讯，联机正常时，软件自动进入元素灯识别画面，如下图1-2：图1-2 在此界面选择所需测量元素或在开启主机电源时把不进行测量的元素灯拔出。
单击确定按钮，进入正常联机工作状态，如下图 1-3 图1-32、仪器自检2.1在“文件（F）”菜单中依次进行“气路自检”如图2-1、“断续流动和自动进样器自检”如图2-2、“空芯阴极灯和检测电路自检”如图 2-3。
图2-1 图 2-2图2-3、建立数据库及条件设置3.1建立数据库在“文件（F）”中选择“生成新数据库”在“文件名”栏中输入新数据库的名字如图3-1，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称在“文件（F）”菜单中选择“连接数据库”选项后，同样会弹出一个提示对话框，用于连接一个已有的数据库如图3-2。
AFS原子荧光光度计操作规程一、开机1．打开灯室，将待测元素的空心阴极灯插头插入灯座。
注意：插头凸处对准插座的凹处插入；不能带电拔插空心阴极灯。
2．打开原子化器室的前门，用洗瓶在去水装置的顶部开口处补加少量水保持水封。
3．检查断续流动系统的泵头和泵管，适当补加硅油，旋转固定块将压块压住泵头。
4．开启气瓶，调节气瓶减压阀至次级压力在0.2-0.3Mpa之间。
5．按微机、断续流动、主机、顺序开启电源。
二、系统设置1．用鼠标左键双击桌面“AFS—****原子荧光光度计”，进入AFS—****软件操作系统。
2．微机和主机连机通讯正常时，软件自动进入元素灯识别画面，用鼠标左键双击不需检测的元素灯符号后，按键盘删除键将其删除，确认无误后，用鼠标左键单击“确定（O）”。
3．在“文件（F）”下拉菜单中，分别选择“气路自检”、“断续流动系统自检”、“空心阴极灯自检”、“串行通信检测”，进行系统自检，自检完毕后，用鼠标左键单击“关闭（C）”，退出自检。
4．在“文件（F）”下拉菜单中，选择“生成新数据库”或“连接数据库”，使本次测试的所有信息及数据以一个或多个文件的形式存放在数据库中。
4.1生成新数据库：一个元素可以生成一个或几个数据库；4.2连接数据库：对数据库已有的元素进行连接后，点击“索引”将所需文件调出，使用调出文件的测量条件进行测量，不必每次生成数据库；5．用鼠标左键单击“条件设置”，进入测试条件设置对话框，在该对话框中分别对“仪器条件”、“测量条件”、“断续流动程序”、“标准样品参数”、“自动进样器参数”等内容进行相关参数的设定。
5.1 仪器条件：输入负高压、灯电流5.2测量条件：输入延时时间、读数时间。
（延时时间+读数时间）＜断续流动第二步时间5.3标准样品参数：输入测量道的标准样品浓度5.4自动进样器参数：当标准空白与载流的介质不同时，输入标准空白所在的样品盘位置5.5断续流动程序：根据“延时时间+读数时间”内的模拟显示，对断续流动第二步时间进行修改6．用鼠标左键单击“运行”菜单中“点火”项，点燃炉丝，仪器预热30min后开始测量。
发放号码：*作业指导书受控状态：AFS-230E原子荧光分光光度计作业指导书(*)第一版编制： 2018年5月10日审核： 2018年5月20日批准： 2018年5月29日2018年6月1日实施修改页AFS-230E原子荧光分光光度计作业指导书1 目的建立AFS-230E原子荧光分光光度计操作规程。
2范围适用于山东海倍特检测有限公司AFS-230E原子荧光分光光度计。
3 操作步骤3.1开始运行3.1.1 开机首先打开计算机电源开关，进入Windows 7/2000/XP操作系统的桌面，然后打开主机和断续流动系统的电源开关，用鼠标的左键单击“开始”菜单，再单击“程序”，用鼠标的左键单击“AFS系列双道原子荧光光度计软件”，或者双击桌面上的快捷方式进入软件界面。
此时，屏幕显示操作软件的主题画面，该画面中有配置荧光仪器的型号、软件名称、版本号、公司名称、版权保护提示等内容，以AFS-9780A 四灯双道原子荧光光度计为例，如下图2-1：3.1.2 联机3.1.2.1 联机通讯正常后，软件自动进入联机成功画面，如下图2-2：在联机成功画面中软件会显示出仪器所识别的空芯阴极灯元素，并给出默认的灯电流、负高压和气流量等仪器参数，用户也可以重新设置和更改。
同时画面中的仪器测量和控制等按钮均成工作化状态，用户随时可以进行测量和仪器设置等操作。
3.1.2.2 联机不正常后，软件会弹出联机失败对话框，如图2-3:如果用户选择“取消”按钮，软件进入脱机画面，测量和设置条件等功能都不能使用，但可以对数据文件进行分析和打印，脱机画面如下图2-4所示。
这时，软件中的元素栏中没有自动识别的元素灯，灯工作方式中也没有工作方式选项，条件和测量按钮都禁止使用。
在这里要注意，一般造成计算机和仪器主机联机失败的原因主要有以下几种：若想联机进行正常操作，可以再次按2.1.2进行联机操作，也可以在确保电源都打开的情况下，在“仪器（I）”菜单中选择“仪器通讯检测”选项进行重新联机，如弹出如下图2-5示后，点击“确定”按钮便可以正常使用测量等功能。
AFS-230E原子荧光光度计操作规程AFS-230E双道原子荧光光度计操作维护规程编制：日期：审核：日期：批准：日期：1.技术参数：1.1精密度RSD<1.0%1.2检出限D.L(?g/L) :As Se Pb Bi Sb Te Sn <0.01、Hg、Cd <0.001、Zn<1.0、Ge<0.05、Au<3.01.3线性范围：大于三个数量级1.4工作电源：220V±10% 50Hz1.5主机功耗：≤200W1.6工作温度：5~35℃1.7工作湿度：≤90%重量：约60kg1.8外型尺寸：1000*330*358mm1.9双泵断续流动氢化物发生反应系统1.10单点配置工作曲线和自动稀释高含量样品功能2. 方法来源与使用范围：2.1方法来源：仪器使用说明书。
2.2使用范围：食品厂、药品厂、化妆品厂、饲料厂、高校、研究所等单位对十二种重金属含量的分析。
3.操作步骤3.1打开Ar瓶使次级压力0.2～0.3MPa，一般在0.25 MPa。
3.2开启计算机、打印机。
3.3安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
3.4打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
调节原子化器高度Hg灯调节至10mm，其他元素灯调节至8mm。
用调光器调节灯位置，使光斑位于调光器的中心位置。
检查水封中是否有水，针对有水封仪器。
双击AFS—2100/230E/3100操作软件，进入操作系统。
3.5在“文件（F）”菜单中依次进行“气路自检”、“断续流动和自动进样器自检”、“空芯阴极灯和电路自检”。
3.6在“文件（F）”中选择“生成新数据库”在“文件名”栏中输入新数据库的名字，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称。
3.7用鼠标左键单击“条件设置”钮，进入条件设置对话框，在其中可以对“仪器条件”、“测量条件”、“断续流动程序”、“自动进样器参数”和“A道标准样品参数”、“B道标准样品参数”等内容进行相关参数的设定。
1、打开灯室盖，将待测元素的空心阴极灯插头仔细插入灯座。
2、检查各种泵管是否连接完好。
3、在栽流槽中加入去离子水，在样品管中加入适量有颜色液体。
4、开启气瓶，使次级压力为0.2~0.3Mpa之间。
5、在确认电源正确后，按断续流动，主机，微机顺序开启电源。
6、打开电源后，进入Windows98，用鼠标左键双击屏幕上的AFS—230原子荧光仪，则仪器上自动进入操作系统。
7、将调光器放在石英炉原子化器上，调节原子化器高度按钮，使调光器侧面十字线中心与光电倍增管光栏中心位置一致（目测），然后分别将棱镜侧面对准A、B灯源，从棱镜上部观测阴极灯光斑，用灯位调整钮调节灯位，使光斑十字线中心对准，取下调光器，将原子化器调到适当高度（推荐值8mm）。
8、设置适当的值改变（或不改动软件初始设置），运行自动进样器。
9、观测自动进样器运行情况，尤其是吸样品时，注意有色溶液充满整个取样管，一直达到反应块（可有少量过量），观测排液是否正常，不要有积液。
10、如果运行有问题，可调节压块螺丝。
11、若无法调节，检查泵管是否破裂或压扁，进行更换。
12、若以上调节正常，装好气液分离器去原子化器的管道。
13、打开原子化器室前门，在去水装置的开口用注射器或滴管加入少量水保持水封。
14、用“F9”键点燃炉丝，预热30min。
15、放好样品管中的标准系列及样品，按软件操作进行测量。
16、测量完毕后，在样品管中装上去离子水，运行清洗泵管。
17、依次关闭断续流动，主机、微机电源、关闭气瓶，松开泵管的压块。
第 1 页共 1 页。
